Igor.gsmmaster62

Всех приветствую! Давно ничего тут не писал ,т.к . работы было выше крыши .

У меня на ремонте Teyes CC3 от подписчика ,с проблемой нет сети сотовой связи.
Еще при переписке я уточнил у клиента наличие Imei в строке "о устройстве ",на что получил положительный ответ ,а значит уже заочно можно сделать предварительный вывод ,что проблема скорее всего аппаратная.

И вот магнитола у меня на столе ,подключаю антенну ,сим определяется ,но уровень сигнала не поднимается совсем..

Поэтому быстренько разбираем магнитолу и сразу снимаем защитный экран с андроид платы ,вся радиочасть находится именно на ней.

По факту радиочасть ее очень проста ( не сравнима с современным смартфоном):тут она состоит из самого модема(приемо/передатчик),усилителя GSM,усилителя 4G,кучки фильтров и микросхем-переключателей диапазонов.

Т.к сети в данном конкретном случае нет совсем (ни в каком из поддерживаемых диапазонов частот ),то в первую очередь будет логично проверить /заменить сам модем,а именно sr3595.
Но питание на него есть ,значит либо это его "отвал",но чаще всего они просто выходят из строя,поэтому буду его менять.

Для этого в моей локальной валгалле нахожу плату с интересующей микросхемой , дергаю ее и реболю на "свинец".

Запаиваю,собираю .

Сеть появилась ,но 4G не хочет работать...

Значит иду обратно на плату и меняю усилитель 4G.К сожалению фото потерял ,поэтому поверьте на слово .

А значит можно тестировать и отправлять клиенту.

А вам ,мои читатели спасибо за внимание !

А по вопросам ремонта андроид магнитол контакт для связи со мной в моем профиле Пикабу!

Всех приветствую!
Данный пост будет про два аппарата одного клиента ,два RogPhone разного поколения.
Начнем с RogPhone 2,про него мне была рассказана такая история : в одной южной республике аппарат отдали на замену АКБ в СЦ ,после которой он уже не включился.С этого аппарата клиенту нужны данные ,остальное уже не столь важно.
Аппарат приехал уже разобранным и с запасным АКБ ,но у этого АКБ уже был отломан коннектор...

Собственно вот такая красота у разъема АКБ ,который при попытке замены АКБ оторвали с корнем от платы ,а потом пытались восстановить контакты на плате припаиваясь к пустым тестпоинтам на плате ,т.к сами контакты выход под разъемом ...
Снимаем повидавший жизнь разъем с платы, его я заменю на новый,но перед этим восстановлю контактные площадки для контактов id АКБ.

Теперь нужно правильно восстановить все оторванные дорожки.На следующем фото восстановлена только одна ,но смысл я думаю ясен,до этого ребята шли от обратного...
И вся их напаянная проволока на разъёме по сути просто висела в воздухе ,поэтому аппарат и не включался ..

Попутно меняю отломанный разъем на новом АКБ.

Сделал очень мало фото процесса ремонта этого аппарата ,поэтому сорян ..

В итоге восстановил 4 дорожки ,заменил разъем на плате,заменил ответную часть разъема на самом АКБ ,залил зелёнкой ,чтобы больше не болел и собрал аппарат на сколько это было возможно..

Данные спасены , с этим бедолагой все!
Дальше на очереди RogPhone 3 с целым букетом неисправностей со слов клиента :аппарат может не включится ,может включится без imei ,может не быть звука и т.д
Аппарат тоже уже уставший.
К слову сказать у меня он так и не включился полноценно ,а просто висел на заставке .

Плата в подозрительной термопасте ..

Таких аппаратов у меня было около 10 штук , но у всех выглядело иначе ..

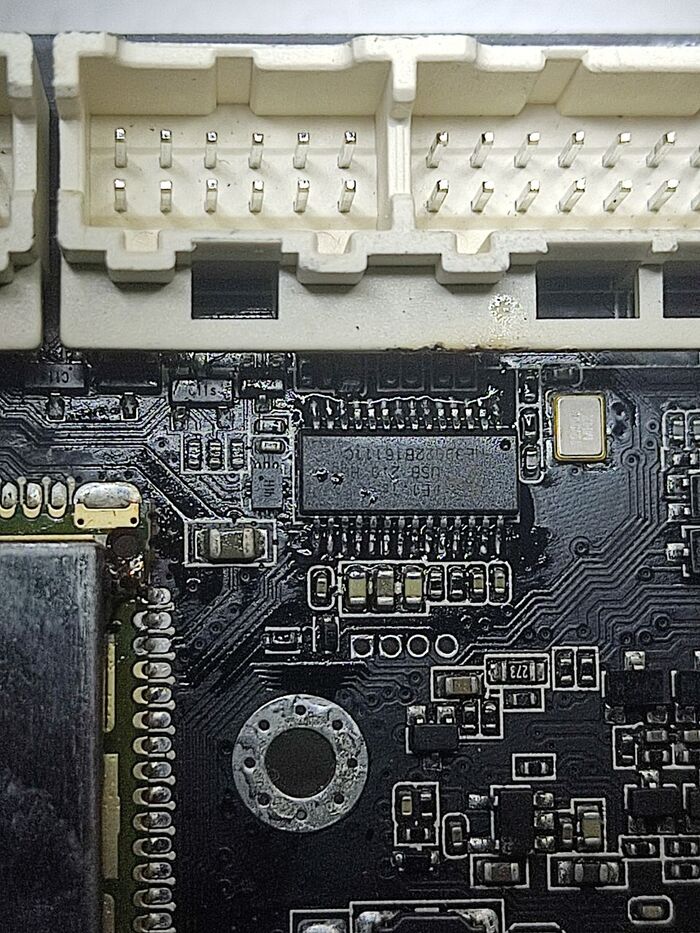

Сразу нахожу на плате сколотую микросхему usb

Меняю ее ,но картина не меняется ,поэтому все ведёт к реболлу процессора .

"Откусываю" часть рамки и приступаю к очистке компаунда по периметру процессора и снятию его с платы вместе с ОЗУ которая сидит на нем .

После чего очищаю компаунд на плате уже под процессором ,и залуживаю ее несколько раз паяльной пастой .Очищаю микросхемы и накатываю новые шары..

После чего по очереди усаживаю их на плату с подогревом.

Но все не так просто и быстро ,как мне бы этого хотелось ...
После ребола аппарат включается и работает ,но не работает половина камер ,нет звука ,не работает часть датчиков ,поэтому я три раза реболил процессор и ОЗУ,думая что дело в том ,что он не сел как следует(такое случается)..
Но после третьего раза я решил , что нужно искать причину в другом .По сервисному мануалу я проверил все напряжения ,до которых смог добраться ,в частности на разъеме камер и у усилителей звука ,которых тут два и питание парочки неработающих датчиков ,все напряжения присутствовали..
В итоге я снял оба усилителя звука ,чтобы прозвонить линию до процессора.

И везде тишина ,а именно обрыв в слоях платы.
А еще между реболами смотря на плату в микроскоп я находил различные трещины на пайке элементов платы и растрескавшиеся дорожки ,которые попутно восстанавливал..

И тут мне этот текстолит напомнил самсунговский ,у которого всегда похожие проблемы с постоянными обрывами в слоях платы,а пустышки под микросхемами держаться только на добром китайском слове .
Ну а после последних замеров под усилителями звука я понял ,что мой несостоявшийся ремонт можно завершать ,т.к с такими множественными обрывами на этой плате делать нечего ..Но аппарат при этом включался ,работал wifi ,были imei ,но полноценно работать эта плата уже не сможет..

Вот так можно потратить с перерывами неделю на аппарат и заработать 1000р ,вместо гораздо большей суммы за реболл.
Спасибо за внимание!
По вопросам ремонта контакт для связи со мной в моем профиле Пикабу
Или телега GMASTER62

Всех приветствую!
Сегодня у меня на столе Teyes X1 4G.
Магнитола собрана на процессоре uis8581 и имеет на борту 2/32 ГБ памяти,чего уже бывает недостаточно,поэтому сегодня буду ее разгонять до 4 ГБ.

Сегодня у меня дебют на Ютубе и апгрейд этой магнитолы я подробно показал в своем первом видео .
Приятного просмотра и спасибо за внимание!
P.S Конструктивная критика приветствуется ,но прошу сильно не пинать ,никогда не имел дела со съёмкой и монтажом !
А по вопросам ремонта и апгрейда андроид магнитол ссылка для связи со мной в моем профиле Пикабу! Или в телеге GMASTER62

Здравствуйте!
Сегодня на нескольких примерах расскажу про самый распространенный ремонт автомагнитолы.
Симптомы могут быть различные , а неисправность чаще всего одна.
Либо магнитола совсем не включается и загораются только сенсорные кнопки и так по кругу,либо она висит на заставке ..

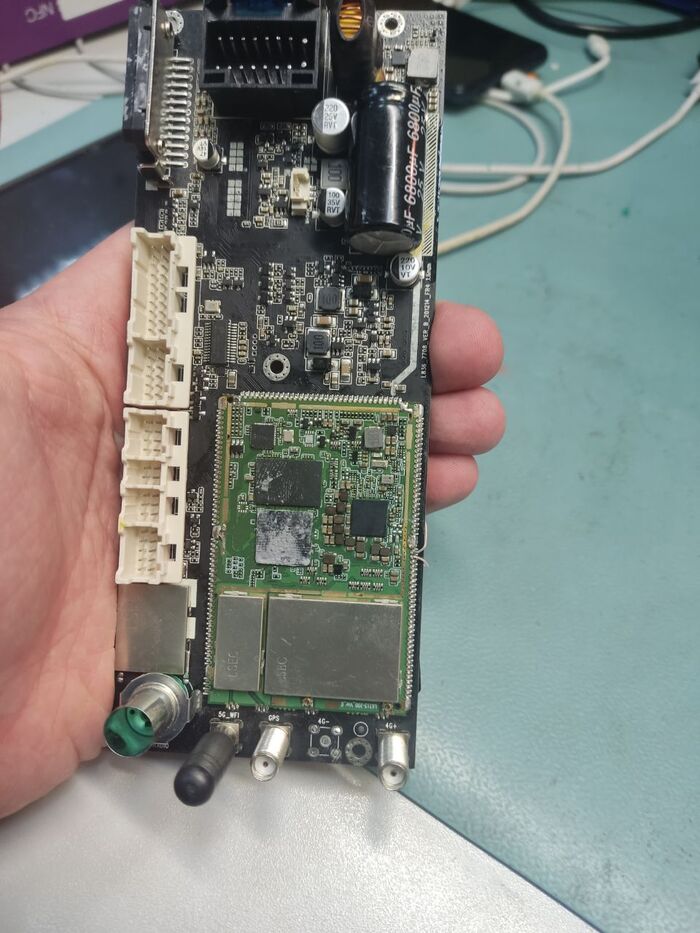

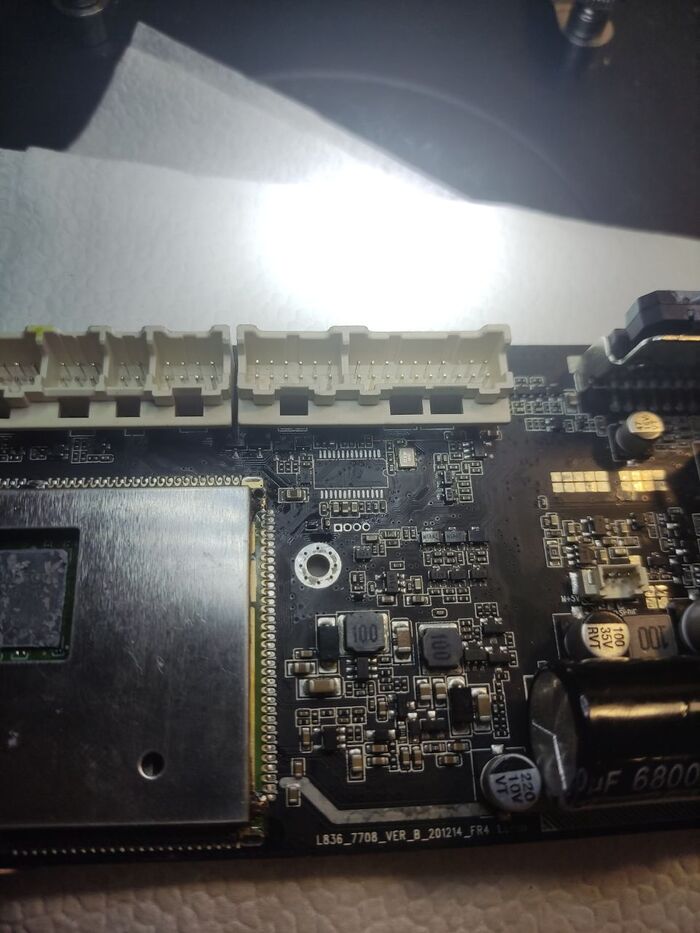

Разбираем , достаем плату.Существует несколько версий плат с разными микросхемами emmc ,в данном случае в 153 корпусе это микросхема insemi на 32Гб .И по опыту могу сказать ,что умирают они очень интересно у них просто в какой то момент скорость чтения падает до 20-30 КБ/с и из-за этого процессор их просто не читает и магнитола перестает включаться.Главная фишка в магнитолах на этих процессорах -это привязка процессор-память, поставить новую не вычитав определенную информацию со старой emmc не получится ,без нее магнитола будет работать ровно 40 секунд и уходить в перезагрузку ..Нас интересуют несколько разделов в старой emmc и весь успех ремонта зависит от того ,удастся ли их вытащить.
Какие именно разделы я говорит не буду ,т.к на выяснение этой информации было потрачено не мало сил и средств ,как моих ,так и коллег по ремеслу ,поэтому не будем тут обесценивать наш труд , назовем это "коммерческой тайной"))
Скажу лишь ,что в 95 % случаев из emmc в 153 сокете удается вычитать эти разделы и операция по замене происходит успешно,что не всегда можно сказать про платы с установленной emmc 254 (чип в котором ПЗУ и ОЗУ в одном флаконе).
А вот уже и снятый чип.

Программатор его читает ,но через 200мб скорость чтения упала до 20 КБ/с в этом и есть причина не включения магнитолы ...Это чипы из китайского подвальчика в которых предусмотрительно отключен smart отчёт и даже полуживой чип по отчёту всегда бодр))

Вытаскиваем необходимые нам разделы и "подсовываем" их в донорский дамп ,после чего записываем его в emmc Samsung.
Реболим ее на свинцовую пасту и возвращаем на законное место на плате.

Теперь ещё один нюанс после замены emmc ,даже если удастся слить полный дамп с родной памяти магнитола будет назойливо просить активацию ..
Почему так?
Активация teyes привязана к машинному коду ,который в свою очередь формируется из серийника процессора и emmc , а если мы меняем одну из составляющих в этой связке ,то меняем машинный код и магнитола просит активацию на серверах Teyes.

Активировать можно через представительство Teyes самостоятельно ,если есть номер заказа с Али ,если его нет то я могу сделать вам эту активацию за небольшую плату (т.к с меня за нее тоже берут плату).

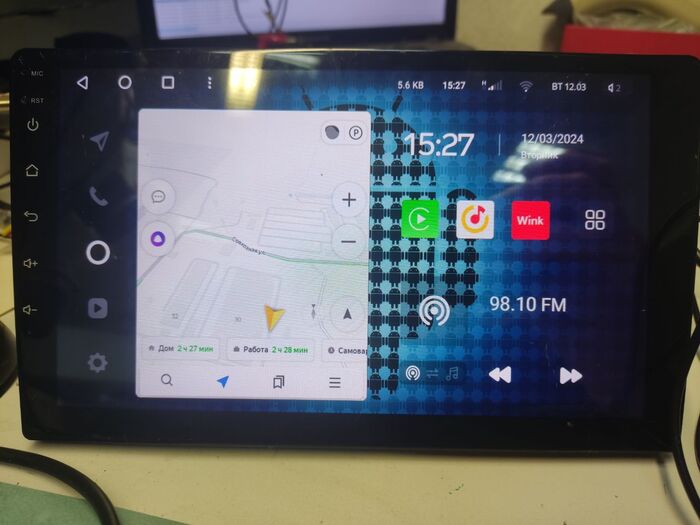

Ну на этом этапе ремонт можно считать завершенным.

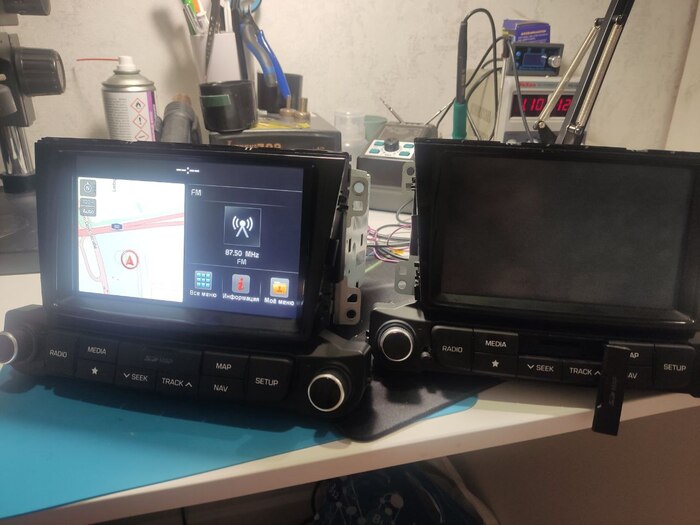

Следом идёт второй аппарат ,который первоначально зависал на загрузке и не прошивался ,но побывал в мастерской совсем потух!
А дело в том ,что есть мастерские где очень любят бездумно греть и шатать микросхемы бездумно,на авось ,вдруг сработает...
Вот результат

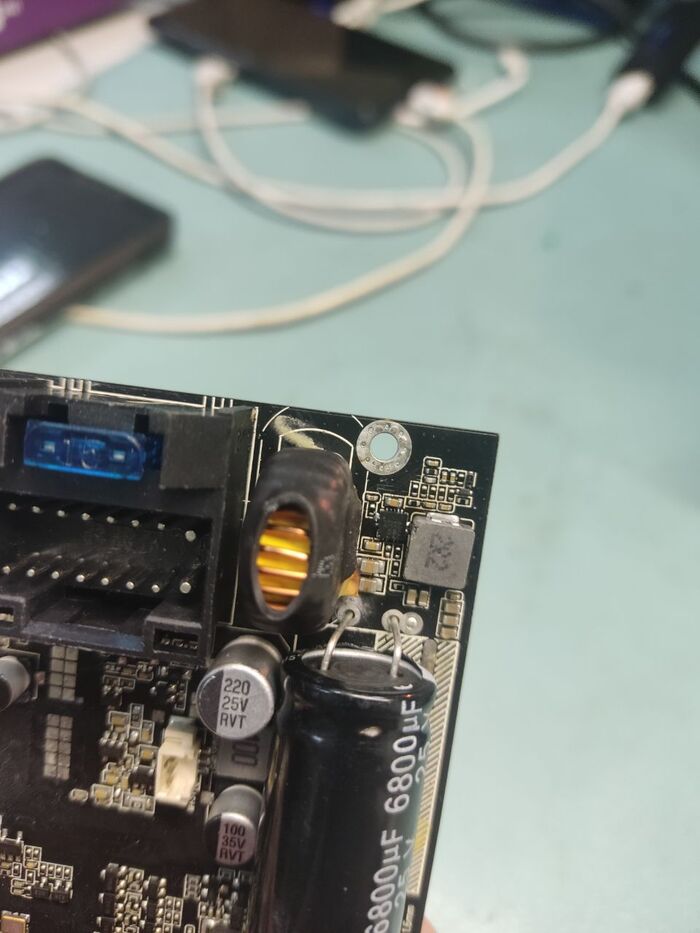

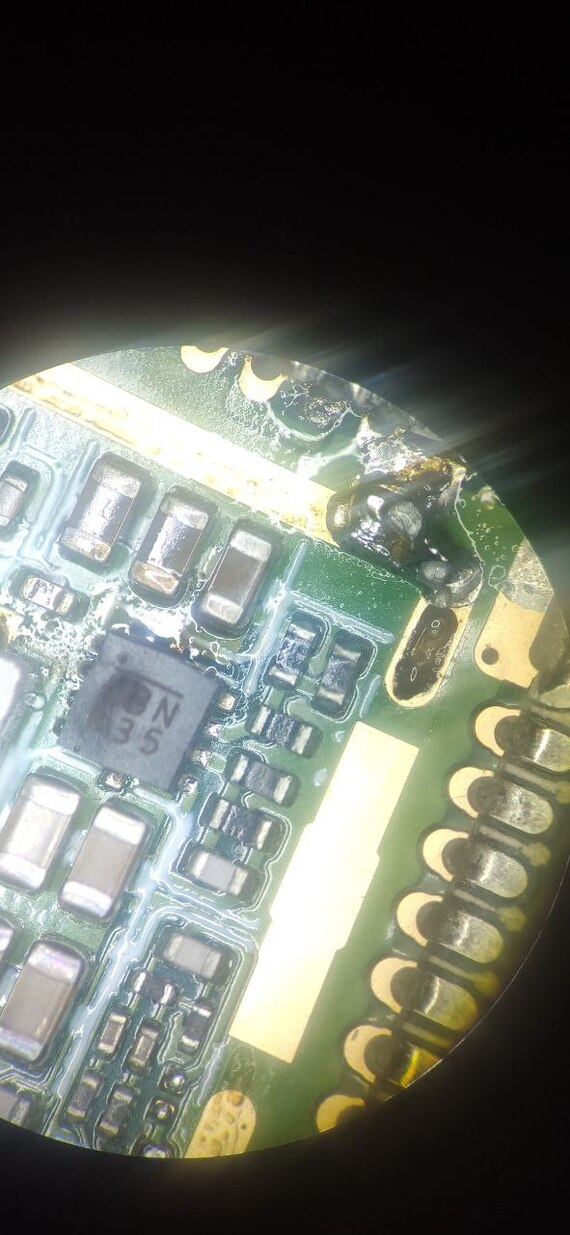

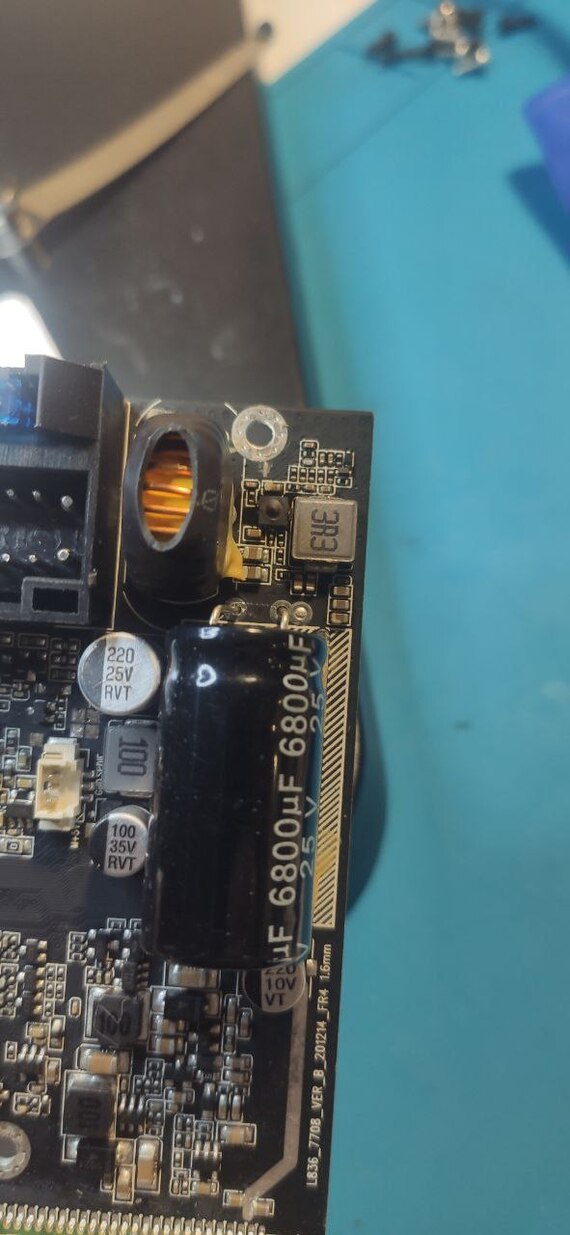

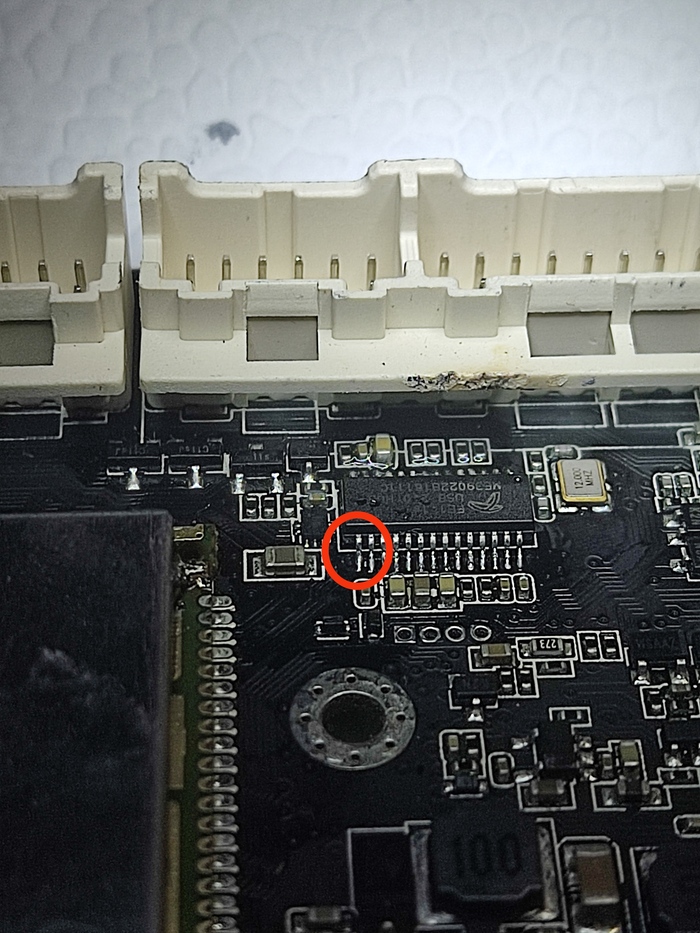

Выгоревшая до дырки дорожка под контроллером питания .Погрели,пошатали ,и сразу подали питание ,вышел волшебный дым..

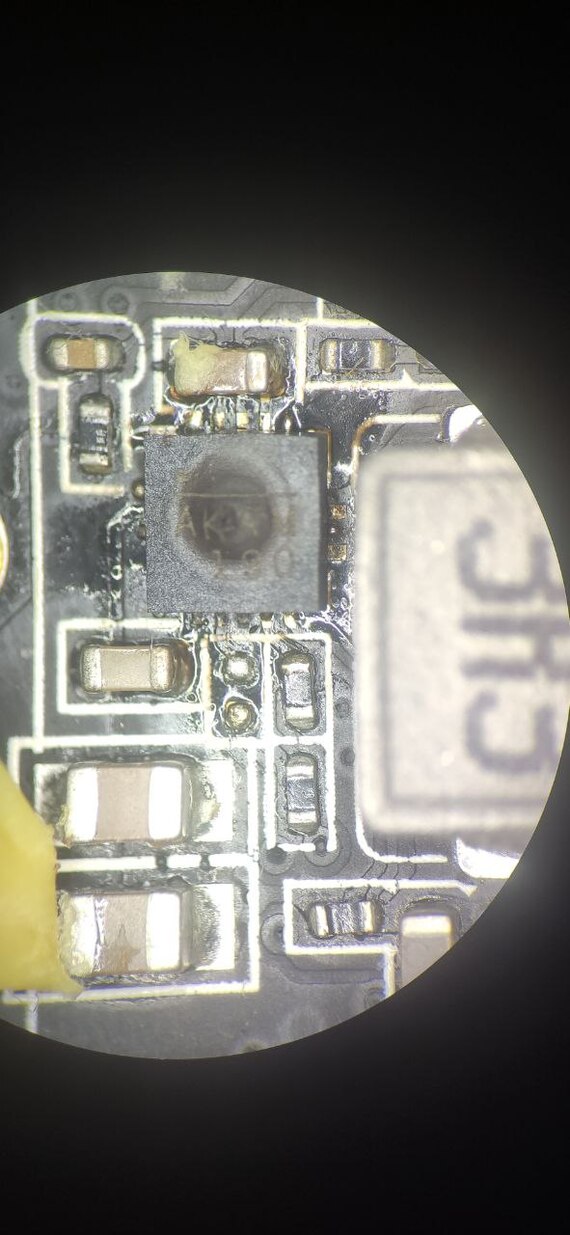

Восстанавливаем дорожку ,меняем контроллер питания .Соответственно накидываем к ремонту ещё и цену за эти работы и микросхему.

И только потом приступаем к снятию emmc и ее проверке.

Тут нас ждёт уже дохлый micron в 254 сокете 4/64 .

Микросхемы в этом сокете самые дорогие на данный момент и что-то хорошее такого объема(новое) ,а не то что продают на Али под видом новых, может легко стоить больше 5т.р.

Засовываем ее в Z3X и на последнем ее дыхании вычитываем необходимые нам разделы...

На ее замену ставим Самсунг.

Собираем ,тестируем,активируем по желанию клиента...
Отправляем клиенту СДЭКом.

Спасибо за внимание!
По вопросам ремонта Андроид магнитол контакт для связи со мной в моем профиле!

Всем привет!
На ремонте гибридный видеорегистратор ,который потерялся в пространстве и не может найти спутники.
Банальная проблема ,которая встречается на устройствах любых брендов.
Фото до ремонта не сделал ,но сделал после вот оно:

Тут он уже все поймал ....
Ремонт достаточно прост . Разбираем и сразу достаем gps модуль и сразу видим присутствие слепого мастера...
А именно паяльная паста около батарейки gps модуля ,которая замыкает все вокруг...

Сразу видно у человека руки с перепонками ,как лапки у лягушки ...Иначе как ещё оправдать такую неаккуратность ...
Остатки пасты я конечно удалил ,но работоспособности устройству это к сожалению не прибавило ....
Найти такой модуль целиком наверное можно на Али ,а может даже и официалы его продадут ,но цена там будет "моё почтение"...
Поэтому отпаиваю защитный экран с микросхемы gps .

Ну и ломаться тут по большому счету нечему ,только самому контроллеру gps...
Поэтому лезу в волшебную коробочку с запчастями и достаю gps модуль от какого-то Dunobil ,который выполнен немного иначе но на той же микросхеме .
Без лишних раздумий снимаю его с платки от dunobil

После чего запаиваю на плату SilverStone ,попутно проверяя батарейку на gps и собираю аппарат .Ну а результат на первом фото,спутники нашел за несколько минут ,даже в нашей мастерской в которой практически нет окон.

Спасибо за внимание!

По вопросам ремонта контакт для связи со мной в моем профиле!
