Ремонт квадрокоптеров DJI Mavic 3 , 3 Pro , Enterprise, любой сложности !⁠⁠

Всем привет, давно обещал рассказать про ремонт DJI Mavic, а т.к сейчас они очень распространены и востребованы , то решил не много рассказать про их ремонт.
Большинство этих коптеров в данный момент выполняют различные задачи и часто при их выполнении с ними случаются различные неисправности вызванные не очень мягкой посадкой, воздействием РЭБ и т. д

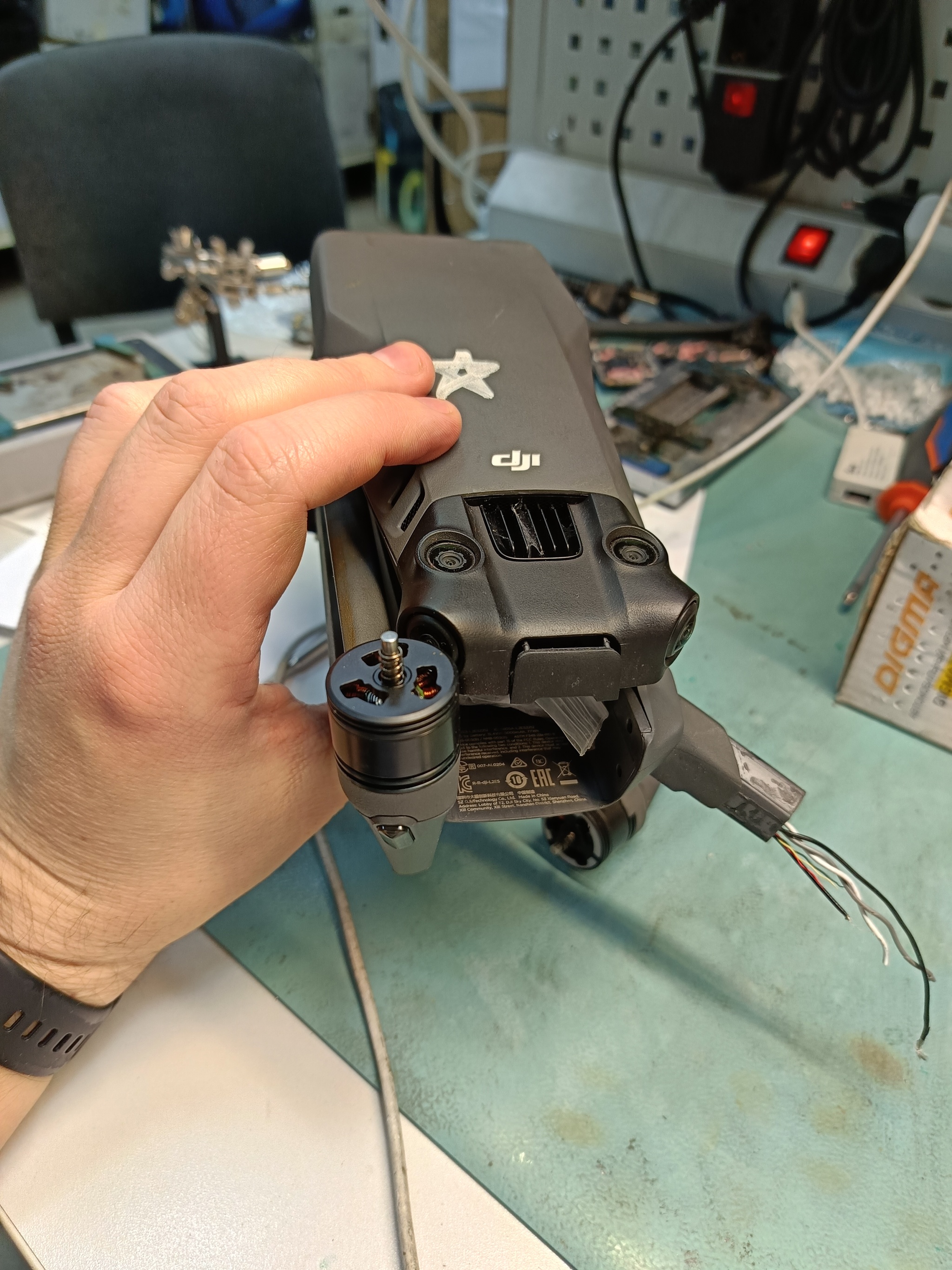

Механические повреждения лучей, подвесов камер, самих камер, материнских плат и всего ,что только возможно..

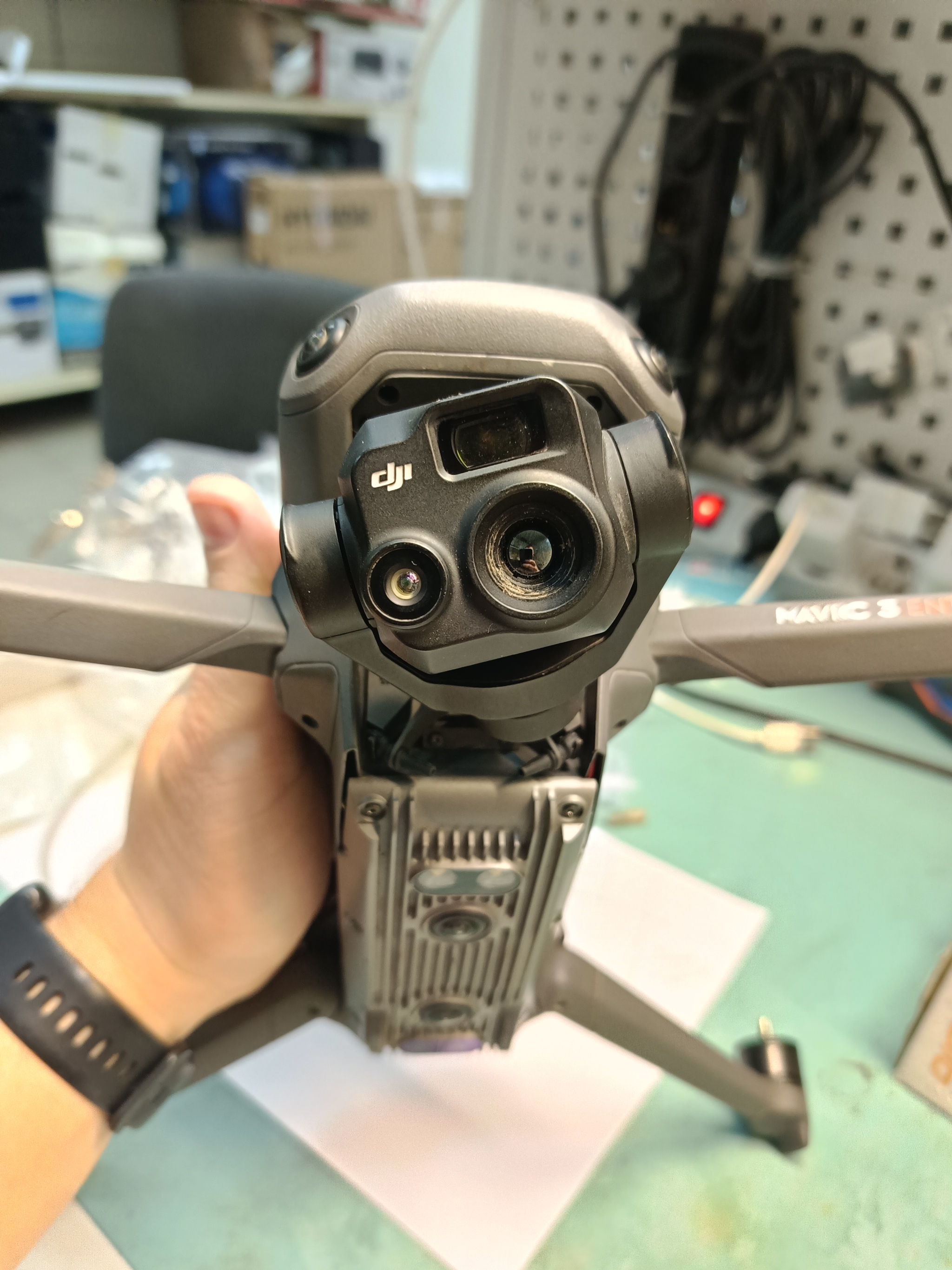

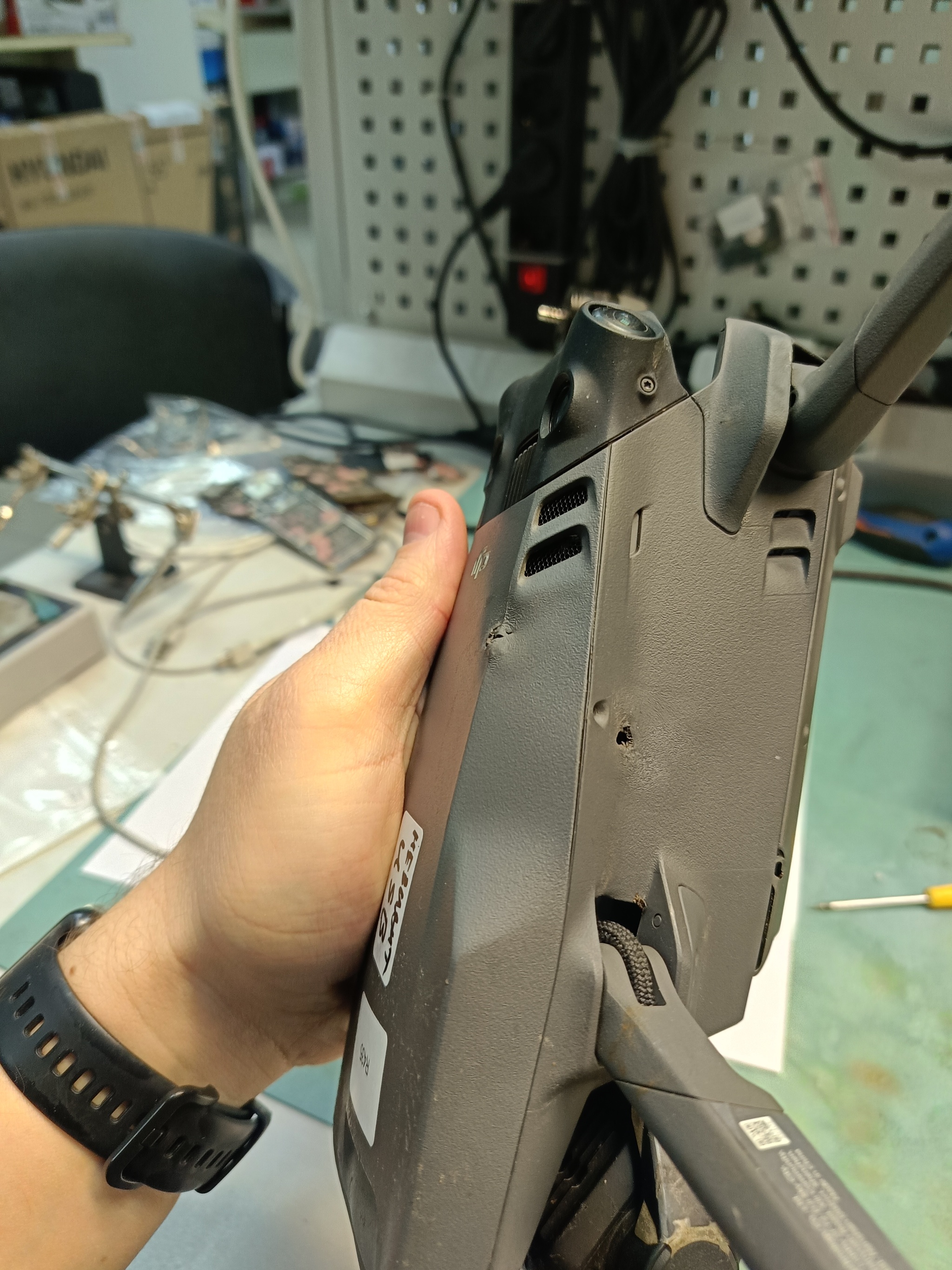

Вот что происходит, когда дробь догоняет коптер.

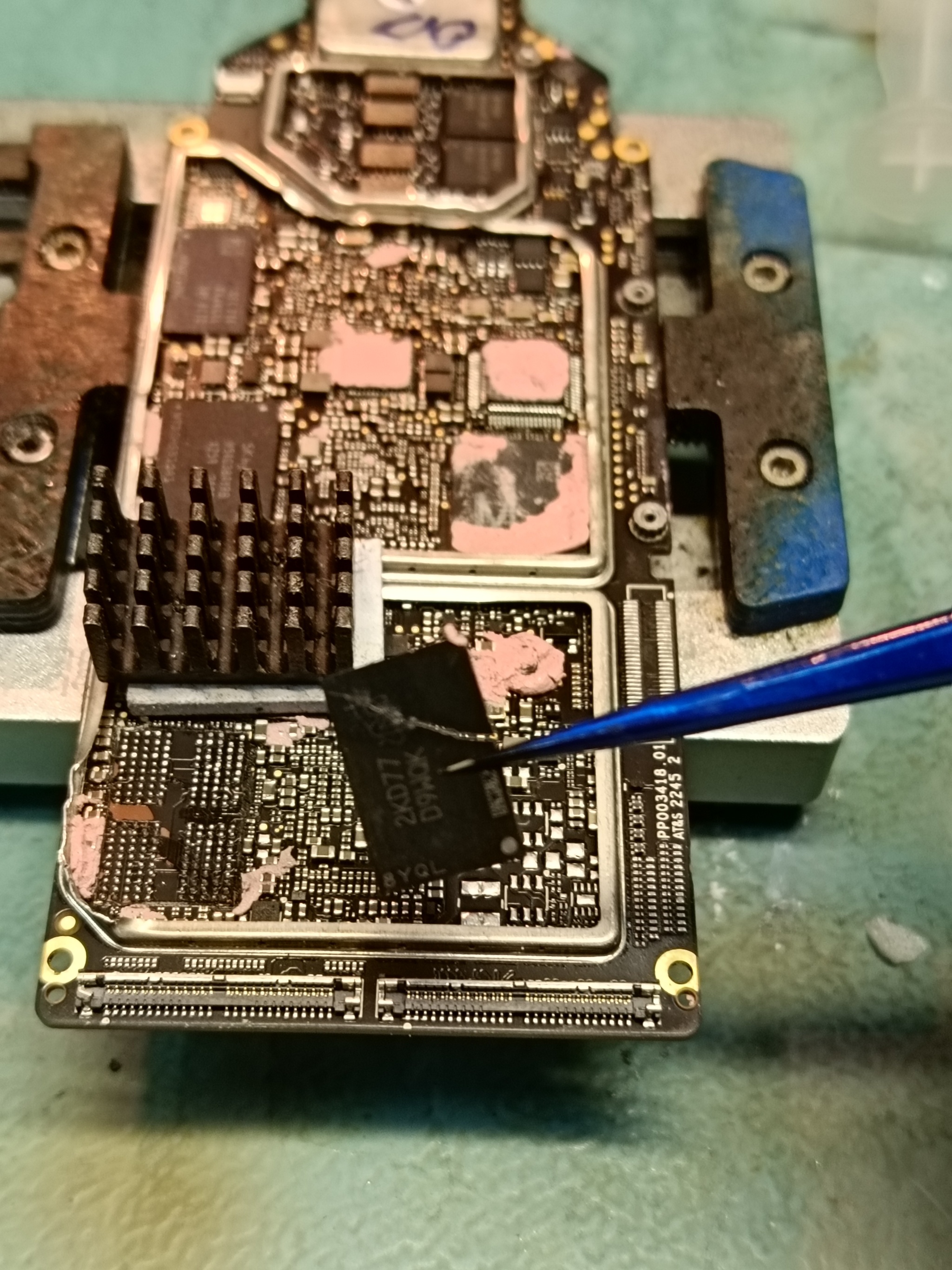

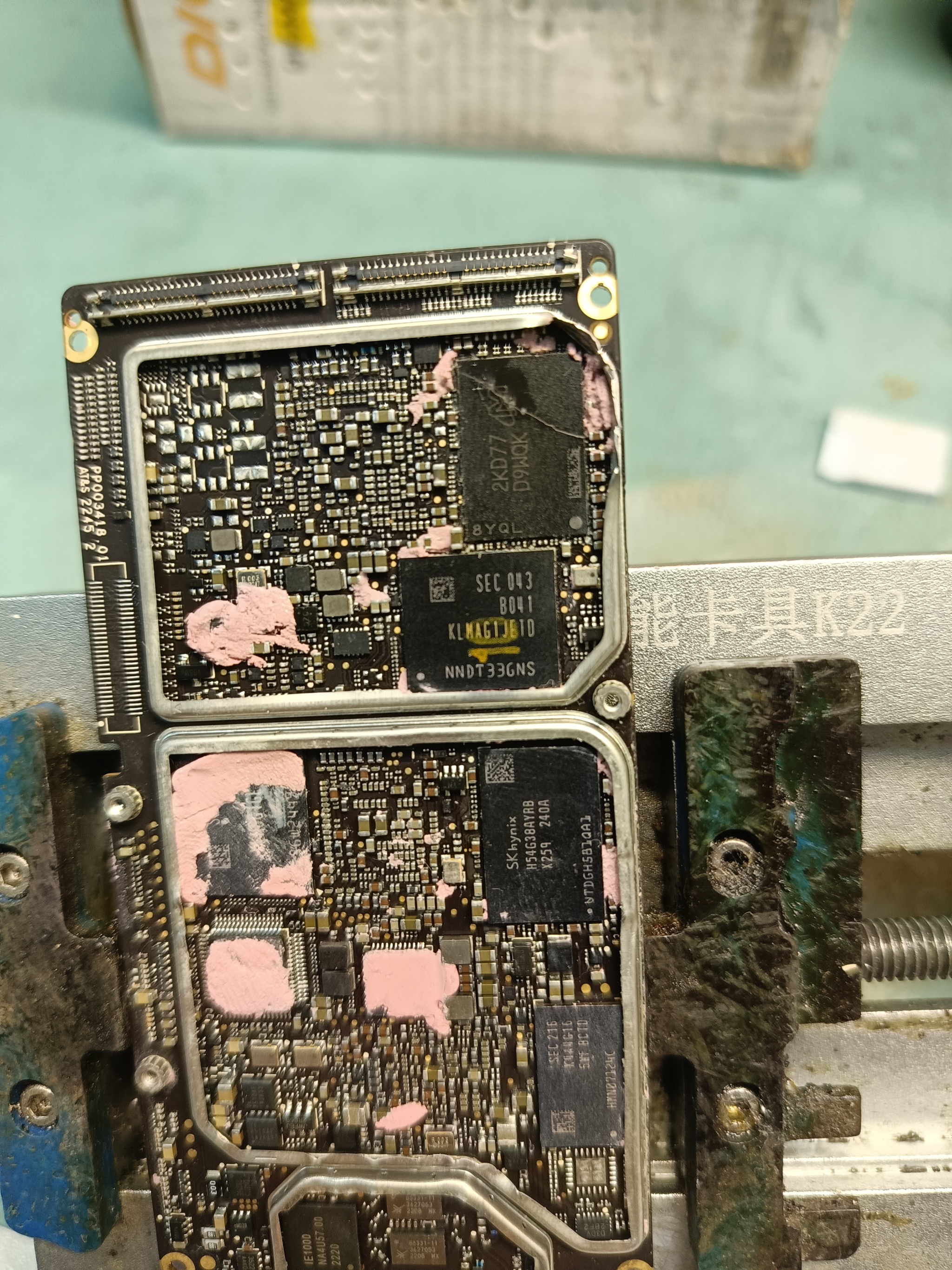

А вот, что произошло с микросхемой ОЗУ на плате того-же Mavic.
Изгибы, заломы, трещины в платах, прогары от воздействия СВЧ в микросхемах не все это возможно восстановить, но стараемся по максимуму.

Все что возможно восстановить, заменить, меняется далее тщательно тестируется и улетает обратно....
Частые неисправности таких материнских плат -это оторванные разъемы, вырванные/оторванные дорожки, отлетевшие элементы на материнках, отколотые микросхемы и многое другое...

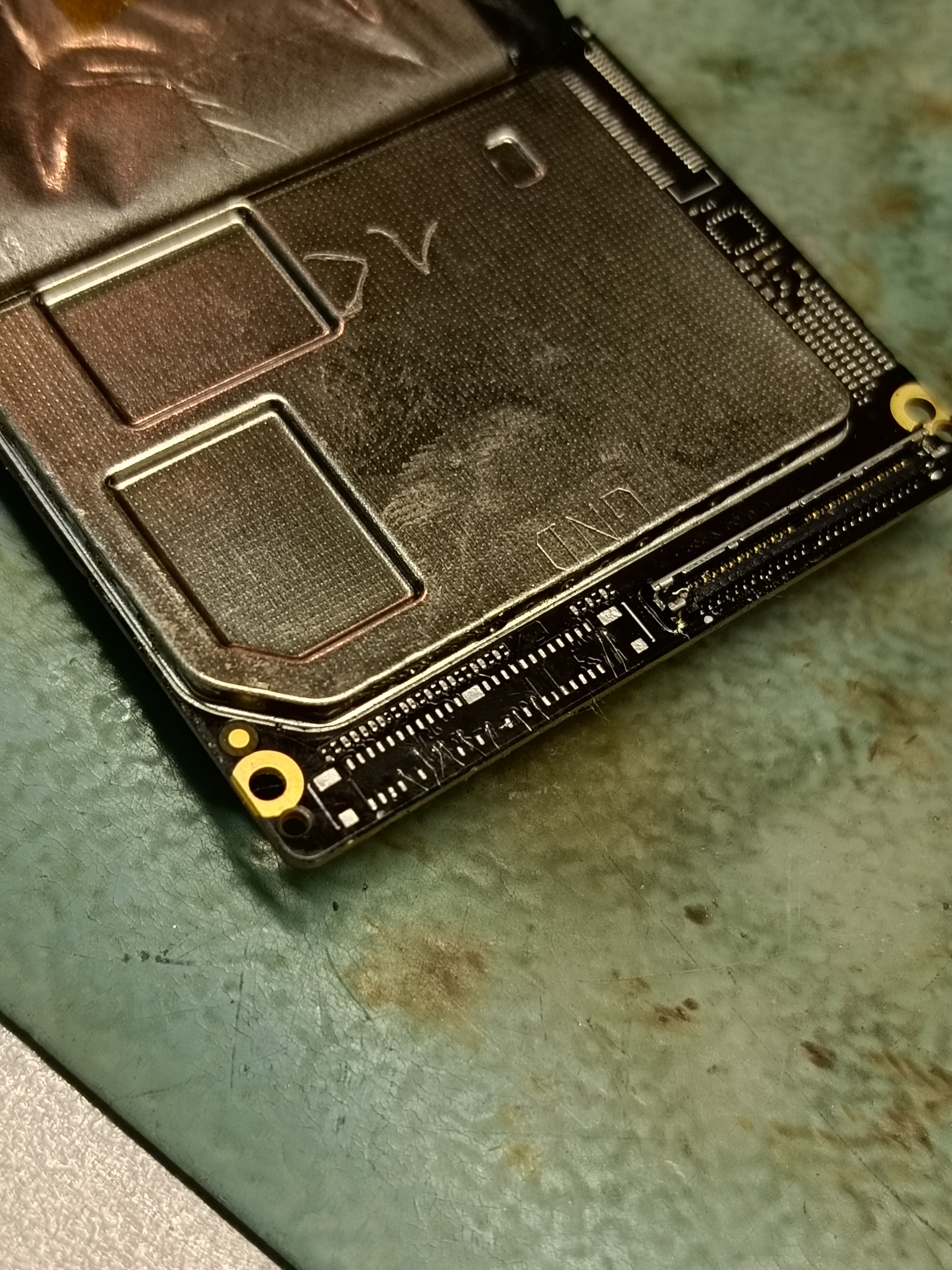

Вот для примера процесс восстановления с десяток оторванных дорог на разъме подвеса камеры.
Описать все что делается и какие случаи встречаются невозможно даже в десяти постах, поэтому это назовем вводным, если будет интерес напишу ещё уже более углубленно..
Ремонт этих устройств очень сложен, существует множество нюансов, подводных камней, версий прошивок и т. д. И при этом минимум информации в открытых источниках, все решения это чьи то наработки.

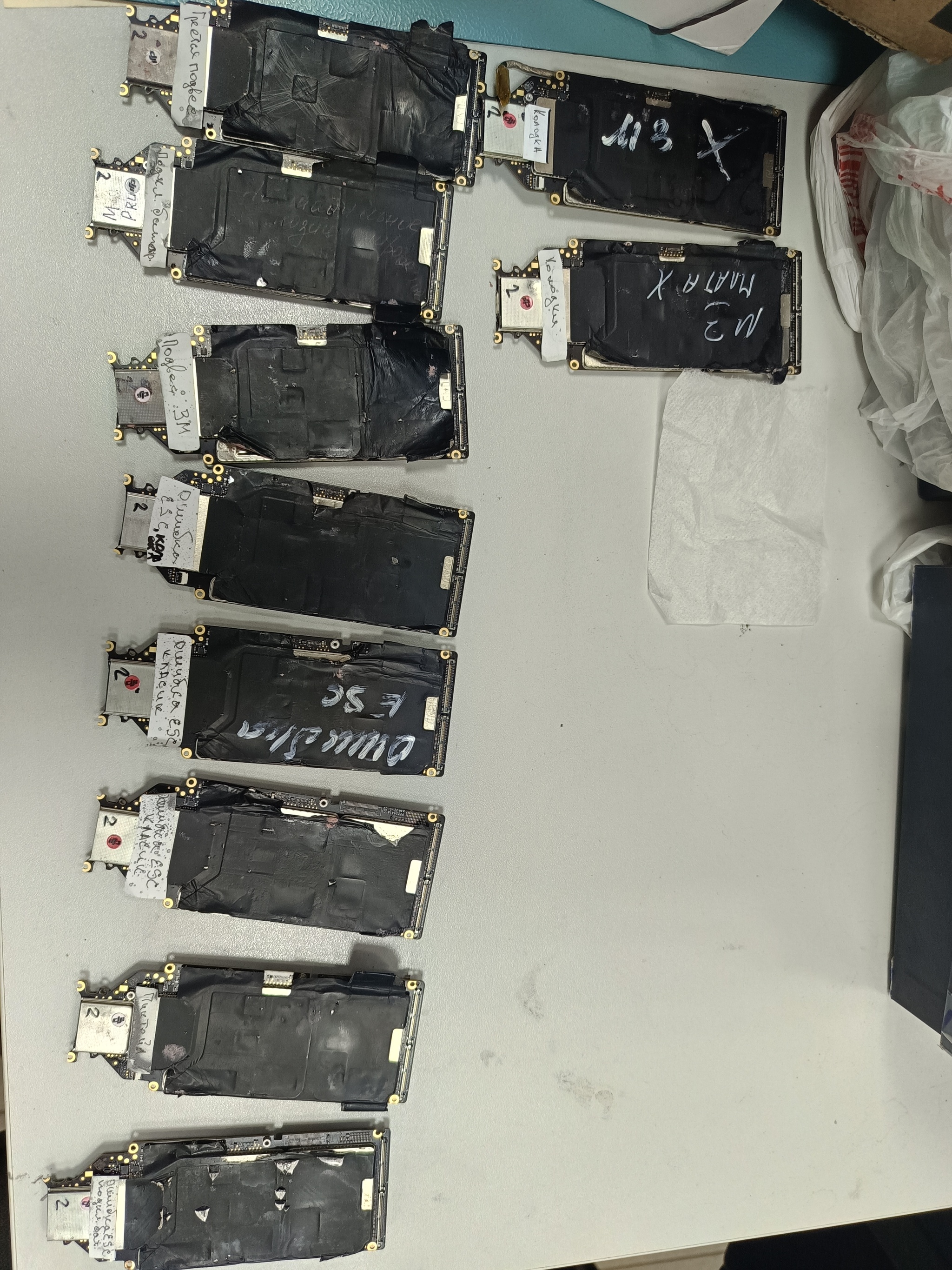

А примерно вот так, выглядит день-два плодотворной работы..

Десяток восстановленных плат с различными неисправностями, которые далее будут тестироваться .
Ну а на этой ноте закончу сегодняшнее повествование..

По вопросам ремонта, контакт для связи со мной в моем профиле Пикабу!
Спасибо за внимание!
