Всем привет!

Имеем магнитолу TS10 ,которая перестала включаться ,зависает на заставке либо совсем нет изображения ,только подсветка.Мои читатели наверное сейчас скажут "опять он будет рассказывать про замену EMMC памяти за овер дохрена денег".

Вот так примерно выглядит неисправность ,надпись андроид и ничего более ,после нажатия кнопки reset может вообще и ее не показать.

Как и положено в таких устройствах ,чипы памяти стоят из ближайшего подвала,уже не помню какой именно стоял тут ,вроде бы SCY ,но это не точно ..

Начать можно сделав wipe data с помощью файлика который записан на usb флешку,но если бы это помогло, то не было бы этого поста.

Казалось бы, дело как обычно в микросхеме ПЗУ ,но после проверки ее программатором она хоть и оказалась хромой но еще живой!

И тут остается не очень то много вариантов развития событий ,либо неисправен процессор и тогда про ремонт можно позабыть (и не потому что его сложно поменять и т.д ,а дело в том,что менять его нужно именно на донорский с той-же платформы и к нему нужны ключи ,которые хранятся в EMMC ,соответственно нужен донорский процессор +хотя бы полуживая emmc из которой еще можно вытянуть ключи .И такой комплект к сожалению не найти днем с огнем.)

Либо неисправна микросхема ОЗУ ,которую проверить достаточно проблематично (в условиях сервиса условно невозможно),можно конечно собрать стенд из платы магнитолы ,заказать сокет у китайцев под BGA 200 и пытаться косвенно определять их работоспособность ,но оно того не стоит...Проще говоря легче подкинуть исправную/новую микросхему ,вместе с реболом ее на свинец это займет не более 10 минут времени.

Примерно вот так это выглядит .

Итого магнитола ожила.

Ремонта уже на 6500р. И это по ценам на чипы которые были куплены уже давно.

Вот актуальный ценничек на чип ОЗУ на 4ГБ.

Но на этом мы не остановимся ,т.к клиент очень хочет больше памяти ,поэтому заодно меняем хромой заводской чип emmc 32ГБ,на 64 ГБ Samsung.Предварительно считав ключи из старого Z3x-ом и записав их в новый дамп ,на новую микросхему.

В итоге весь ремонт и апгрейд со скидкой вышел чуть больше 10к.

Кстати говоря в ближайшее время появятся в наличии чипы BGA200 на 8Гб,поэтому можно увеличить оперативку в магнитолах Teyes CC2Plus /CC3 ,TS10/M и других аппаратах на процессоре UIS7862.

Все чаще и чаще стали попадаться магнитолы у которых оперативка попадает в Вальгаллу раньше чем умирает emmc и это удивляет!

Вообщем вы и так уже знаете ,но я напомню, по вопросам ремонта андроид магнитол ссылка для связи со мной в моем профиле Пикабу!

Ну и спасибо за внимание!

Всех приветствую!

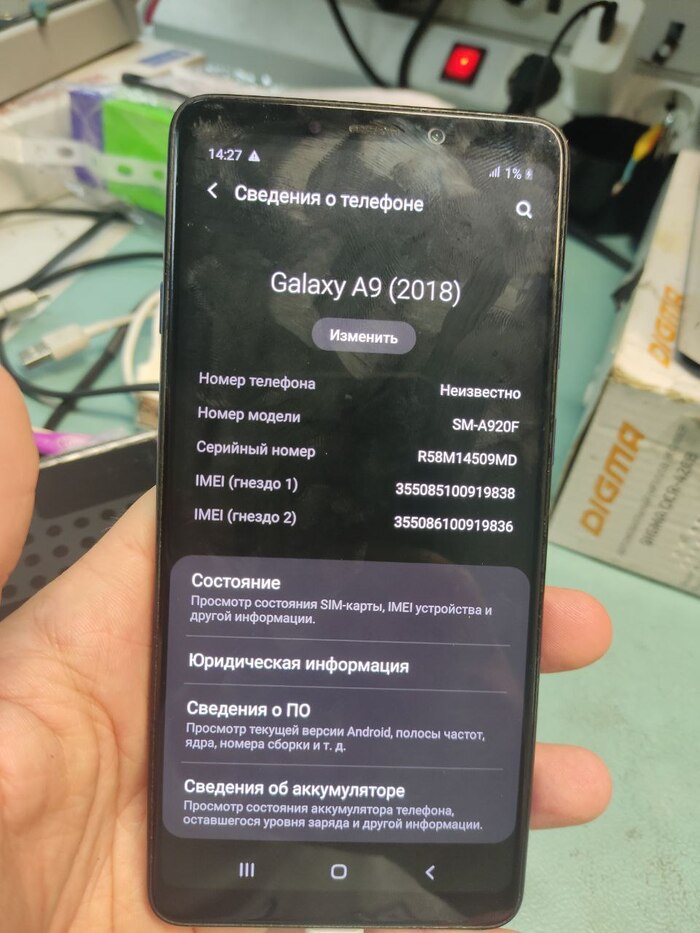

Сегодня покажу ремонт ради восстановления данных довольно старенького Самсунга.Аппарат пришел из сервиса моих коллег ,для которых я делаю подобного рода ремонты.Аппарат в состоянии кирпича,но полежав несколько дней стал при включении показывать заставку.Поэтому тут практически однозначно отвал либо процессора ,либо памяти или всего и сразу.По опыту ,чем больше и горячее микросхема ,тем вероятность ее отвала выше,поэтому начнем с процессора.

Все достаточно просто :закрываем то ,что греть нежелательно ,очищаем компаунд по периметру и дергаем процессор.

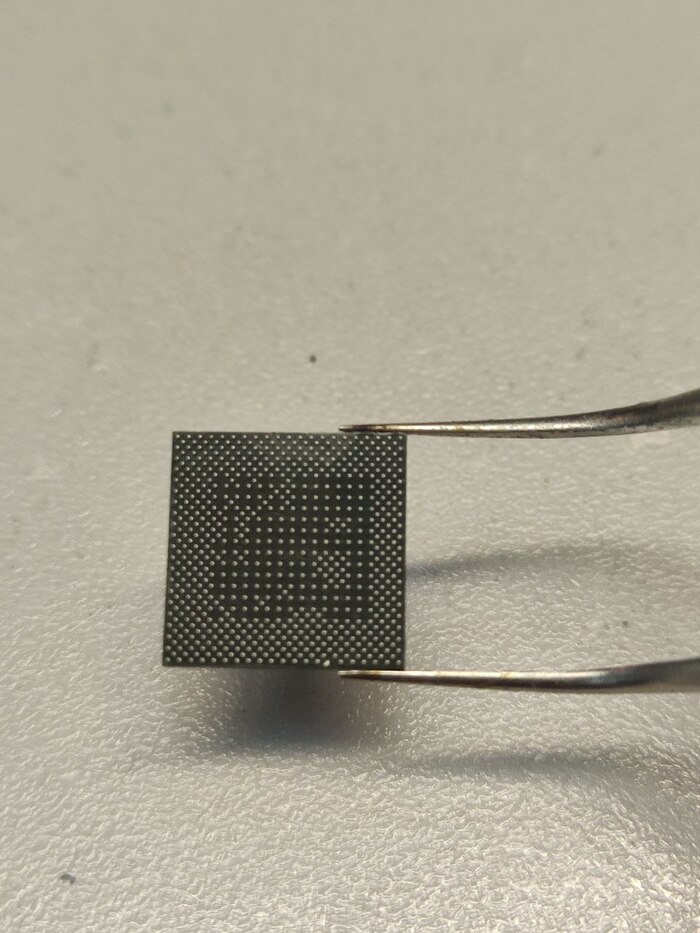

Очищаю компаунд на плате и процессоре и с помощью универсального трафарета и пасты накатываю процессор .

Устанавливаю процессор на плату и включаю телефон с кнопки.

После чего тестирую аппарат под нагрузкой ,обычно после ребола я оставляю аппарат на тестировании на 1-2 дня и если все ОК ,то выдаю клиенту.
Но тут после первого круга тестов в программе Burnout Benchmark ,аппарат отключился.

Значит придется реболить ещё и память ,но тут дел на 30-40 мин .

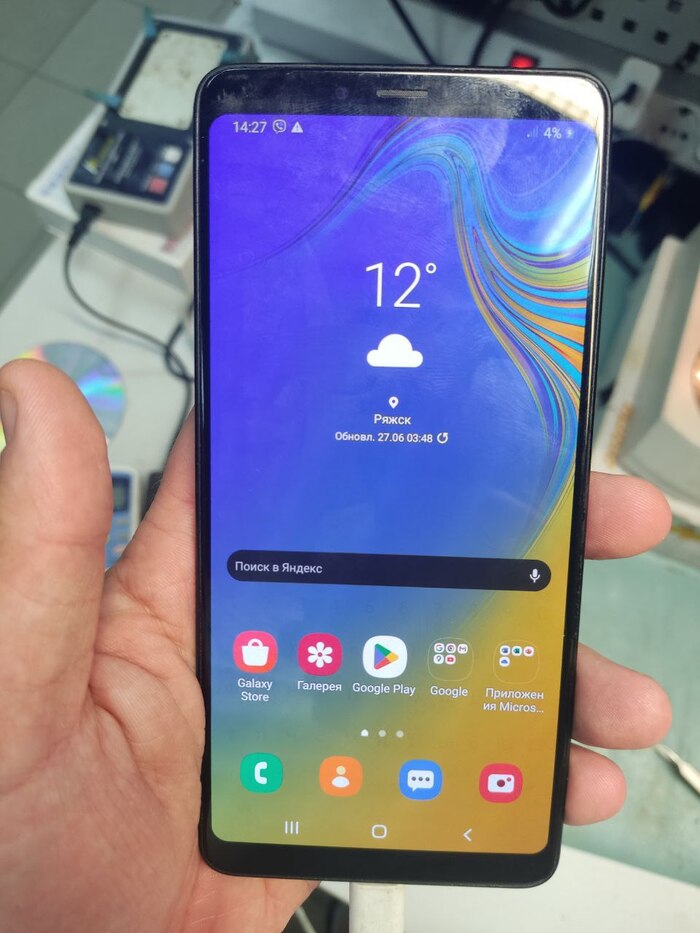

После чего ожидаемо аппарат включился и тестировал я его ещё дней 5 ,по 8 часов в день при полной нагрузке и глюков не выявил.
А значит можно выдавать .За свою работу для сервиса я взял 5500р, сколько взял сервис с клиента мне неизвестно ,да и неинтересно ,но думаю + 2-3к.Главное было достать информацию ,что и было сделано + клиент получит полностью исправный аппарат..

В этот же день, был ещё один аппарат Xiaomi ,в котором уже поковырялись ,отреболили все что можно в Питерском сервисе ,но запустить так и не смогли..

Тут случай чуть интересней ,аппарат не реагировал ни на что,питание на кн.вкл не было от СЗУ потребление 0 А. Увидев паяный процессор и память я сразу их снял .Ребятки чистили процессор с такой силой,что слезла маска с подложки процессора ,тем самым замкнув пятаки между собой.С помощью зелёнки я подлечил процессор и накатал его заново(к сожалению фото не сделал ,придется поверить так) и заодно проверил состояние памяти в программаторе ,чтобы было понимание есть ли смысл вообще заниматься этим аппаратом дальше.

Судя по логу программатора память уже полуживая .Износ в 60 процентов может быть критичным для UFS памяти и вполне возможно в такое состояние ее привели ковыряния Питерского сервиса,в котором изначально пытались оживить аппарат ,но сделали только хуже,т.к этот тип микросхем очень чувствителен к температуре .Если не знать термопрофиль ,то от одного такого прогрева память может уйти в аут или кратно ухудшается ее смарт.В данном случае ,сказать точно запустится ли аппарат уже не возможно ,нужно пробовать и если запустится ,то надолго ее точно не хватит (возможно несколько часов или дней)..
Память я запаял и аппарат запустился .
Но интерфейс постоянно сыпет ошибки и аппарат зависает ...

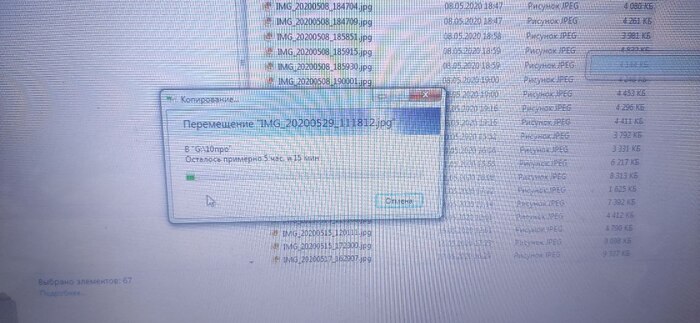

Задачу которую поставил мне клиент -это достать данные ,около 100Гб фото и видео ,поэтому не теряя время сразу начинаю сливать все данные на ПК.

В итоге данные успешно спасены , а аппарат в условно рабочем состоянии ...
Спасибо за внимание!
По вопросам ремонта контакт для связи со мной в моем профиле Пикабу!

Всем привет !
Сегодня расскажу про ремонт материнской платы от пылесоса-робота ,который спустя год использования перестал включаться.
Начну из далека ...Я работаю в крупном СЦ и тут у нас каждый мастер-инженер(именно инженер ,т.к я и все мои коллеги имеют высшее техническое образование,но не в этом суть) занимается определенным видом техники.Так вот моему коллеге привезли в ремонт робот Dream и после диагностики стало понятно ,что проблема в материнской плате ,а именно в связке процессор -оперативка-ПЗУ.

Вот он болезный.

Для начала проверили микросхему NAND ,она оказалась в рабочем состоянии .
А значит будем реболить процессор и оперативку .
Все чипы залиты компаундом ,поэтому тут только полный реболл , а погреть /пошатать только добьют плату окончательно .
На нижнем подогреве снимаю все чипы и зачищаю плату от компаунда.

Плата кстати очень хлипкая , пустышки отлетают от прикосновения паяльником.

Накатываю процессор .

Вот он перед установкой на плату.

Следом оперативка.

После чего собираем аппарат и он оживает!
Почитав форумы стало понятно ,что это Poco X3Pro из мира пылесосов т.к и тут и там отваливаются процессоры сразу после окончания гарантии..Данный экземпляр отработал 1 год и 2 месяца после покупки .
Спасибо нашим китайским коллегам за их технику ,мы в России без работы не останемся..
Спасибо за внимание!
По вопросам ремонта контакт для связи со мной в моем профиле Пикабу!

Всем привет!
Сегодня у меня на ремонте Poco F3,который устал работать.Аппарат либо совсем не включался ,либо мог неожиданно включится и висеть на заставке.
Сразу приступаю к разборке и достаю материнскую плату.

Под этой фольгой и скрывается виновник неисправности ,достаточно шустрый процессор Qualcomm с чипом оперативки Micron поверх него .А все вместе это залито ядерным компаундом .Особенную сложность в ремонте тут добавляет очень близкое расположение чипа UFS памяти ,который также залит компаундом..

Для начала я просто положил плату на подогрев на 5 минут при температуре 140 градусов ,после чего плата стала реагировать на включение и висеть на заставке .

Значит процессор и оперативки нужно реболить..
Обычно "двухэтажные" процессоры я снимаю с платы вместе с оперативкой ,а разделяю их уже на столе ,чтобы исключить деформацию очень тонких процессоров ,но тут удобнее и безопаснее разделить их сразу..

Обязательно закрывать ufs чип ,я это делаю с помощью термопрокладок и радиатора.

Заводская хладо мазь даже под процессором ..
Далее нудный процесс очистки компаунда на плате и чипах,это нужно сделать особенно аккуратно и тщательно,если сделать на от**ись ,то процессор или оперативка не сядет нормально...
Далее накатываем чипы с использованием пасты с содержанием свинца (183 градуса).

Далее кладём плату на нижний подогрев и запаиваем процессор , проверяем падение напряжения на конденсаторах и резисторах ,если все ок ,можно сверху паять оперативку.

Опять с нижним подогревом ,можно и без него ,но с подогревом шансы запаять все с первого раза и качественно в разы выше!

Все чипы на месте ,на этом фото отлично видно на сколько близко расположены чипы друг к другу , поэтому важно правильно выбрать температуры ,поток воздуха фена.
Далее наносим хладо мазь .

Тестируем аппарат и проверяем все функции.

Вот такой получился ремонт .
