Ворота весом 400т. часть 2.

Всем привет. Спешу огорчить моих подписчиков которые ждут посты про " БАТОПОРТ" их пока не будет. Но появилась возможность рассказать про монтаж ворот из этого поста https://pikabu.ru/story/vorota_vesom_v_400_t_6189696

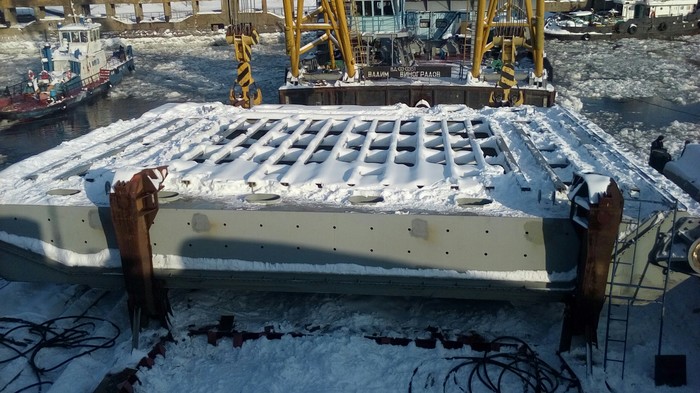

Итак мы на барже из города Волжского ( Волгоградская обл.) отправили ворота на мантаж в г.Городец. Волею судьбы я оказался на нем. Вот та самая баржа

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

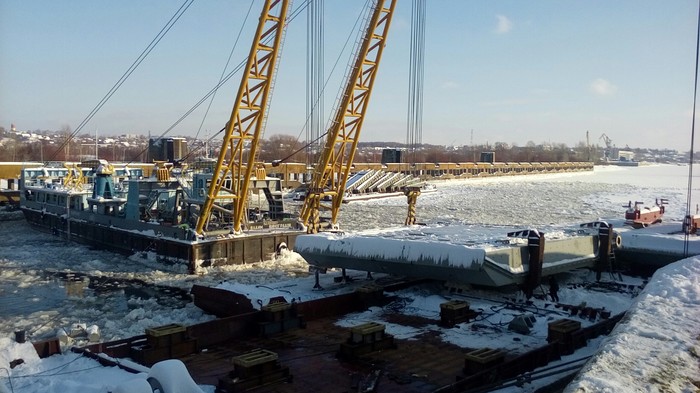

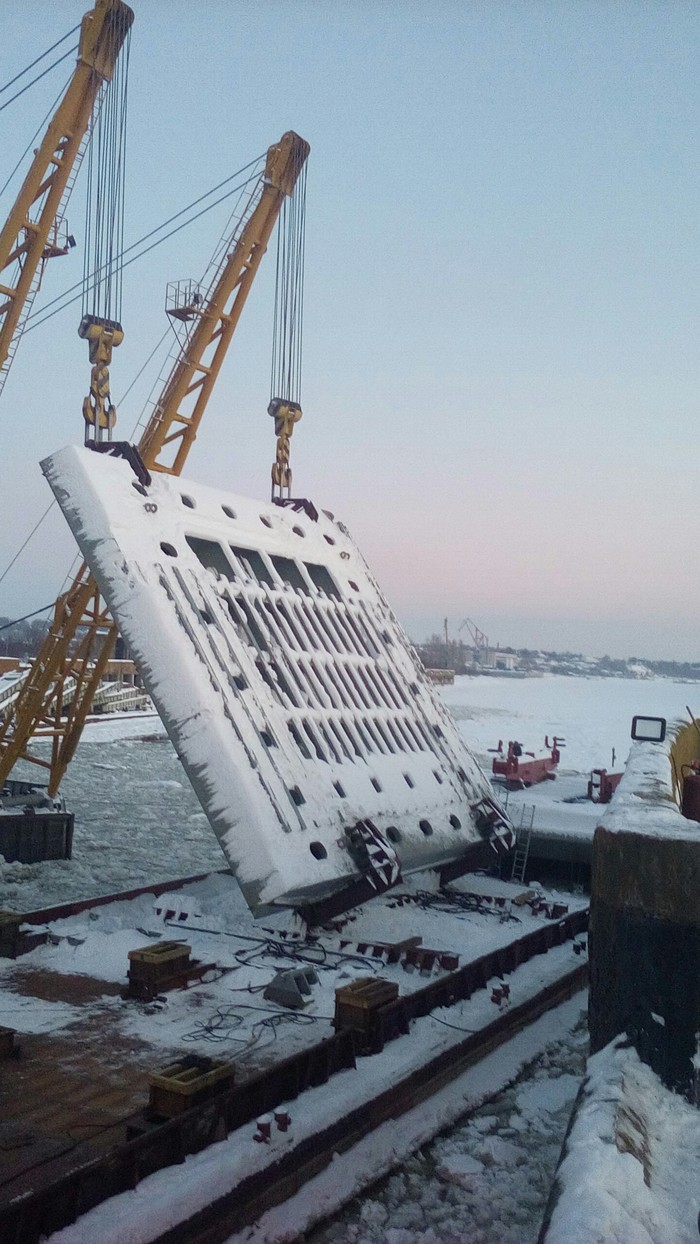

Какой фронт работ? Нужно поставить створку в вертикальное положение.Для этого на проушины закрепляем треугольные звенья

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

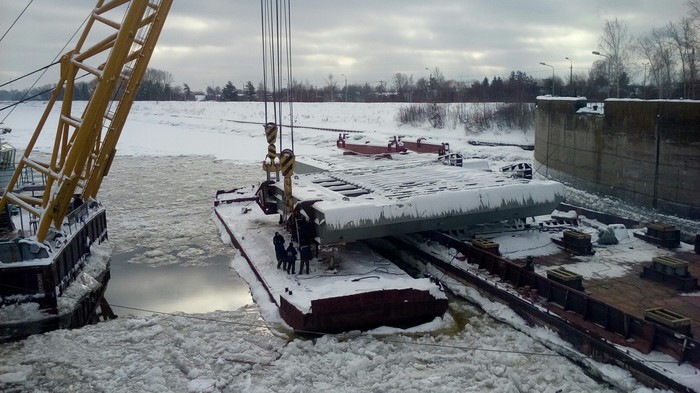

Затем за другие, верхние проушины поднимаем створку и заводим одной стороной в " кантователь" , а к другой стороне подводим вторую баржу и ставим на стойки

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

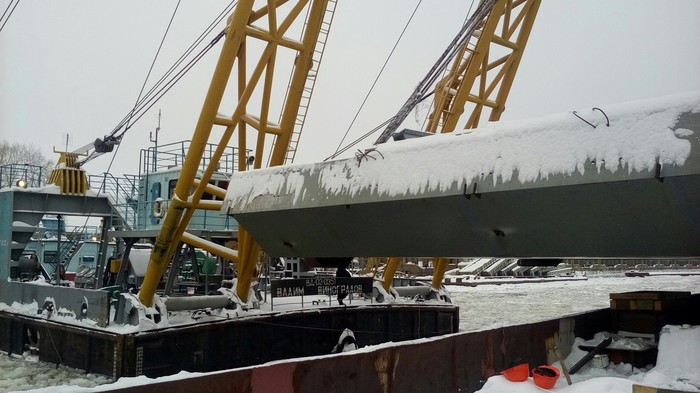

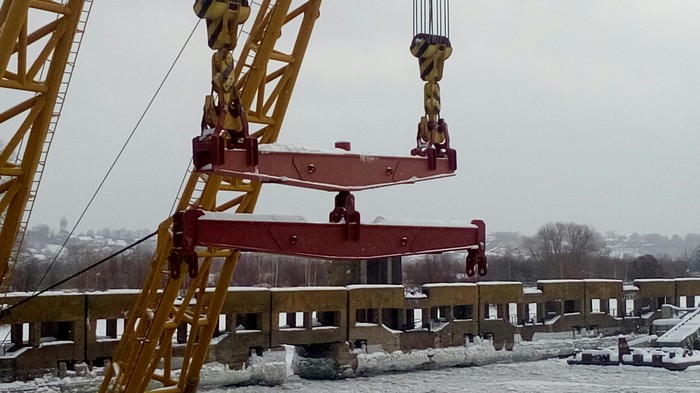

Теперь строповочные серьги крепим к звеньям и даем команду "вира")

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

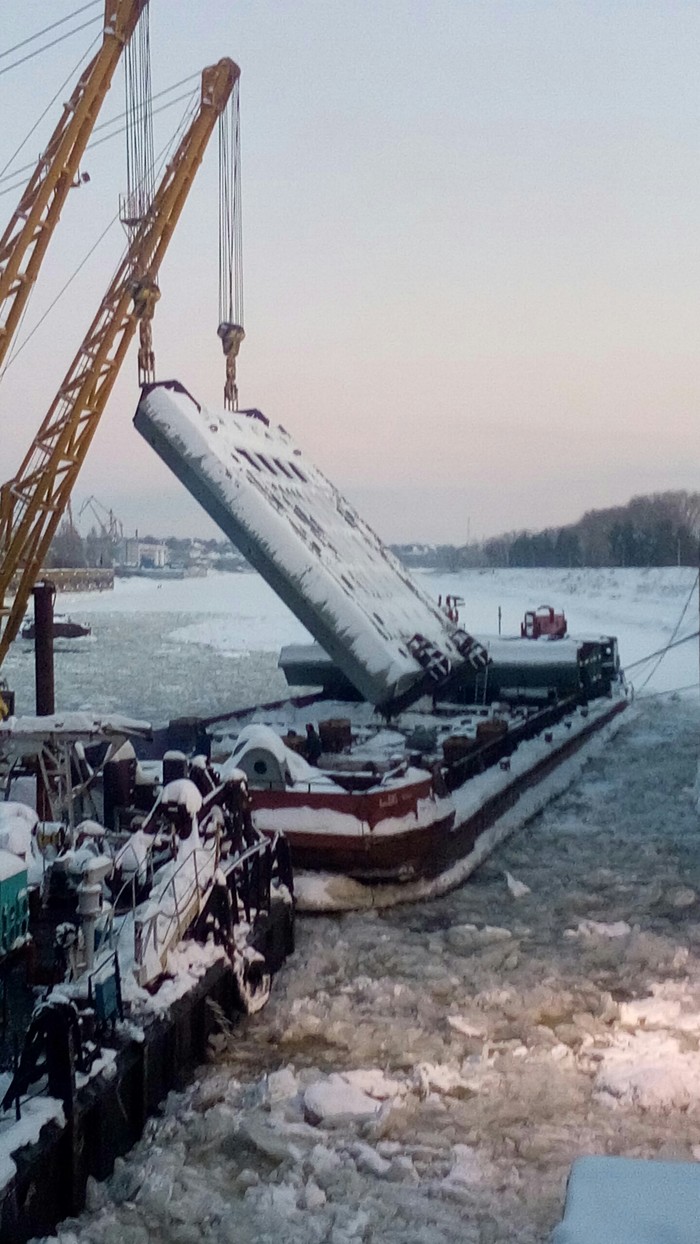

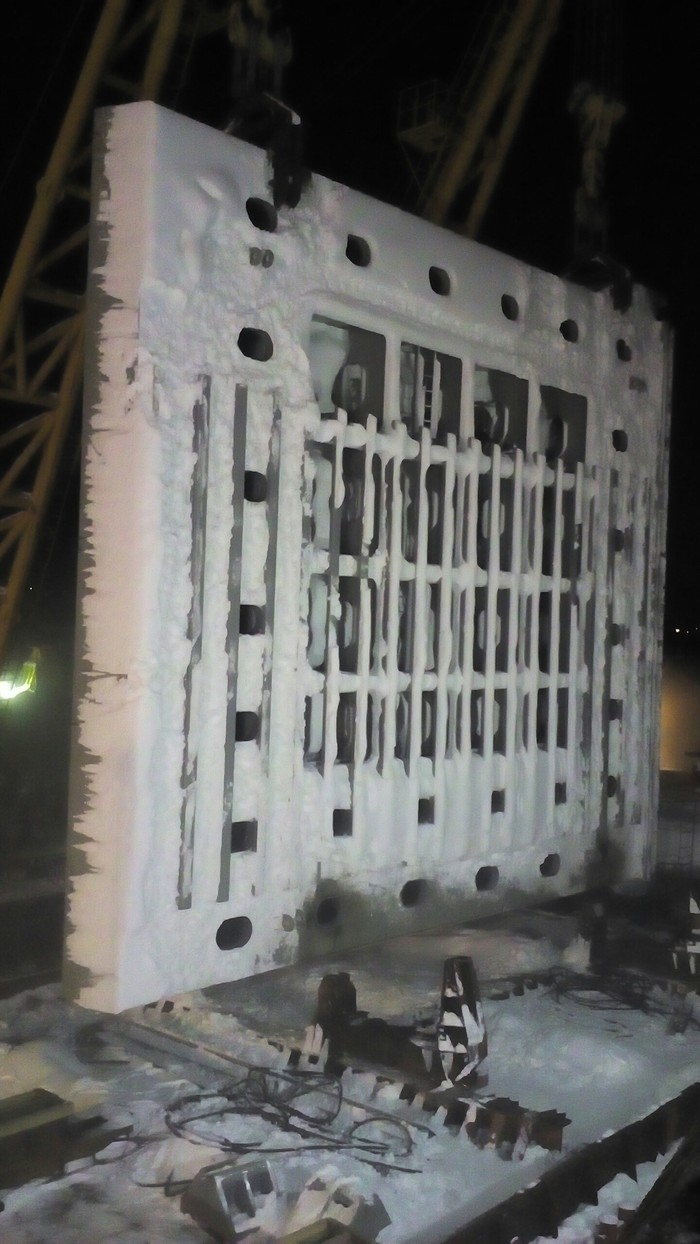

После того, как створка оказывается в вертикальном положении, начинаетя полный подьем.

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

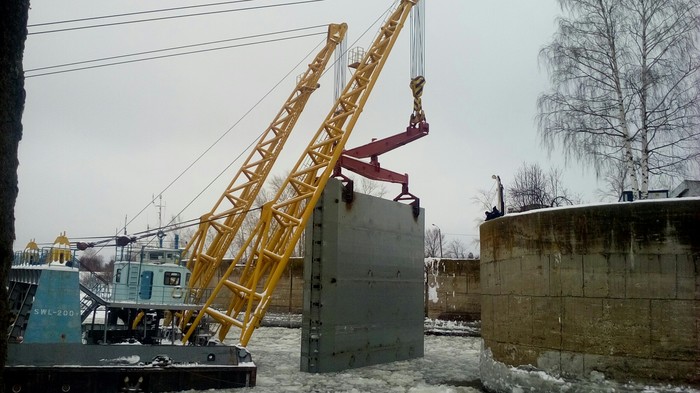

Затем створку подводят к стенке шлюза и ставят на заранее приготовленные водолазами стойки на дне. На словах все очень легко, но по факту движение флота очень затрудняет лед, маневрировать очень сложно.

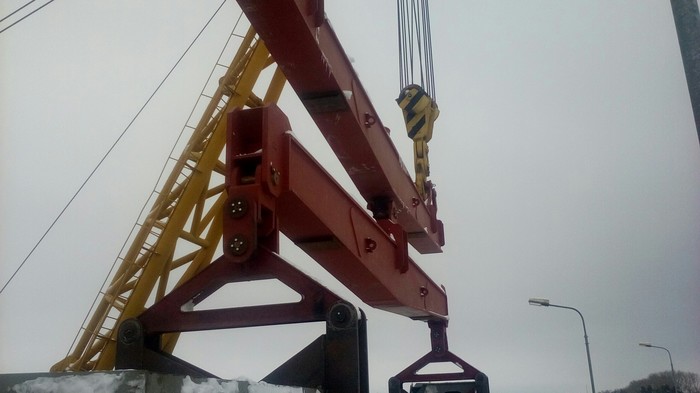

Так вот, ставим створку на дно, развариваем и закрепляем тросами. Все это делается что бы освободить кран для монтажа траверсы на треугольные звенья.

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

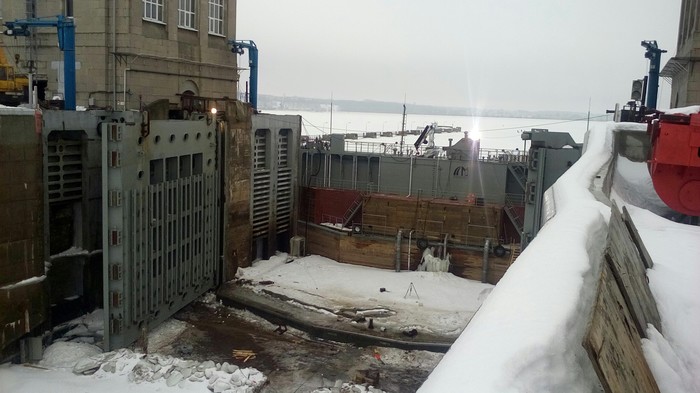

После того, как все закрепленно, можно заводить створку в шлюз.

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

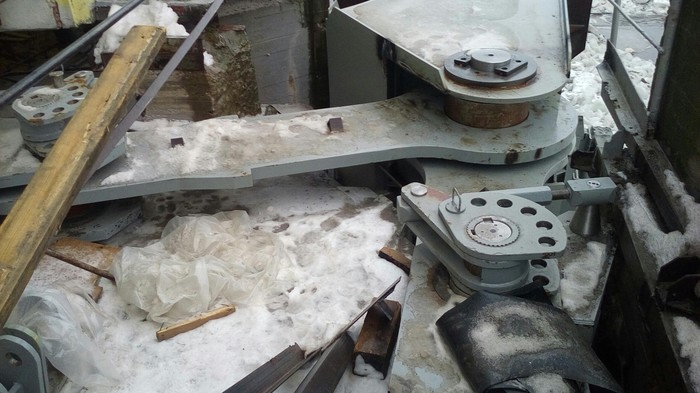

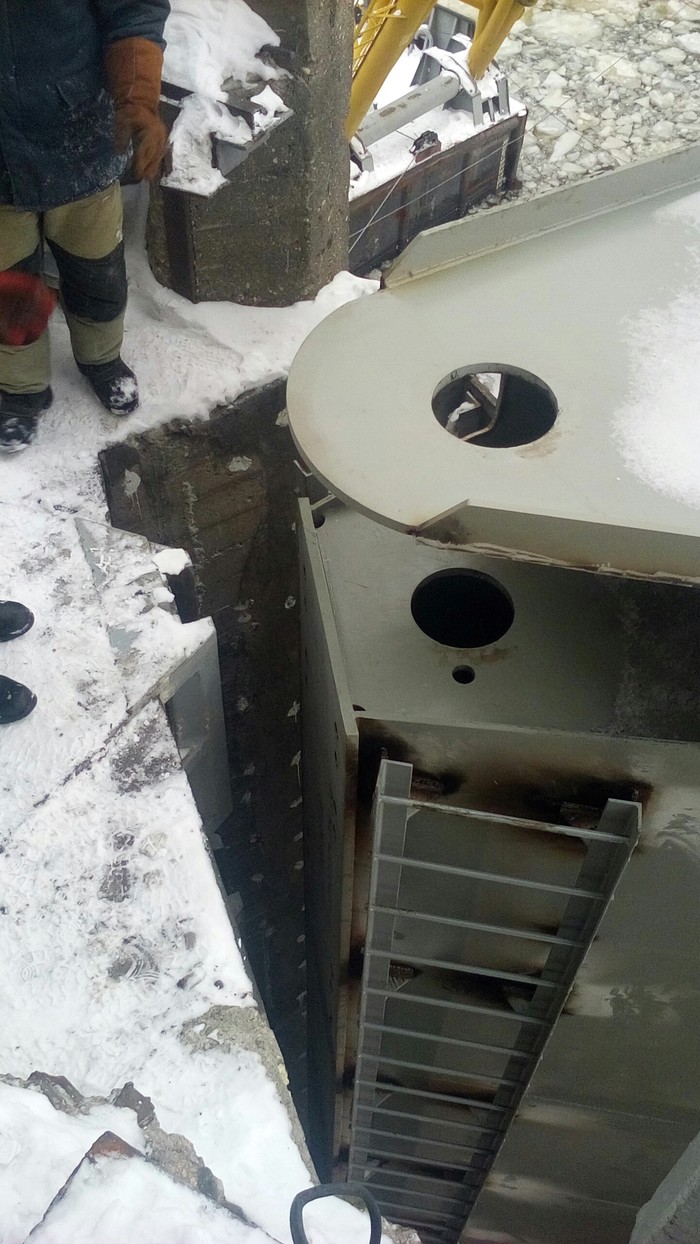

Завели, поставили, теперь можно собирать ГАЛЬСБАНТ, (устройство для прикрепления ворот к стенке головы шлюза, обеспечивающее вращение полотен вокруг вертикальной оси. На верхнем конце полотна ворот, прилегающем к стенке шлюза, укрепляется цилиндрический палец, на который надеваются одна или две цапфы, скрепленные с железными тяжами, заделываемыми в кладку стенки шлюза. В нижней части ворота опираются на подпятник, шип которого находится на одной вертикальной оси с пальцем)( это я с википидии скопировал)

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

Стало(сорян за бардак)

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

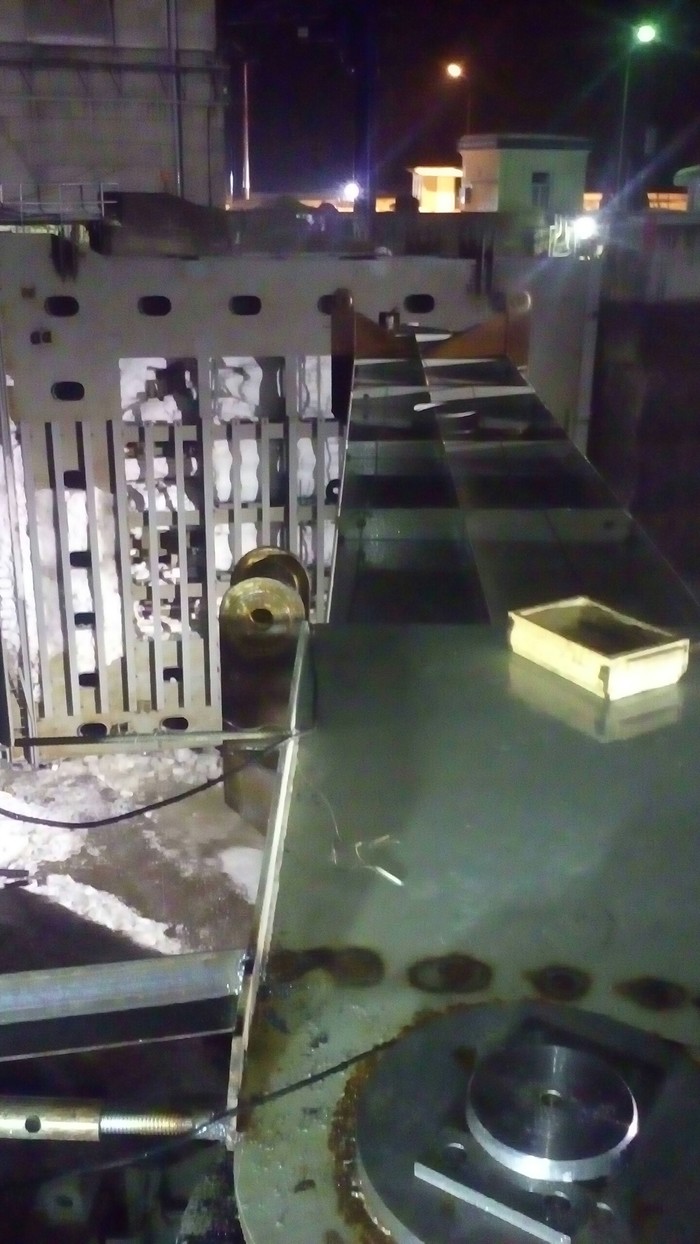

Ну вот собственно и все. Дальше на створки будем вешать кучу обвеса( отбойные рамы, подушки, уплотнения и тд.)

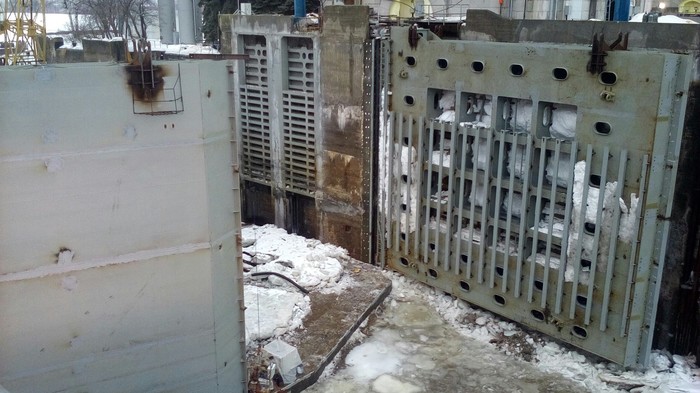

Ну и несколько фото с общего фона.

Ну и несколько фото с общего фона

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост
Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

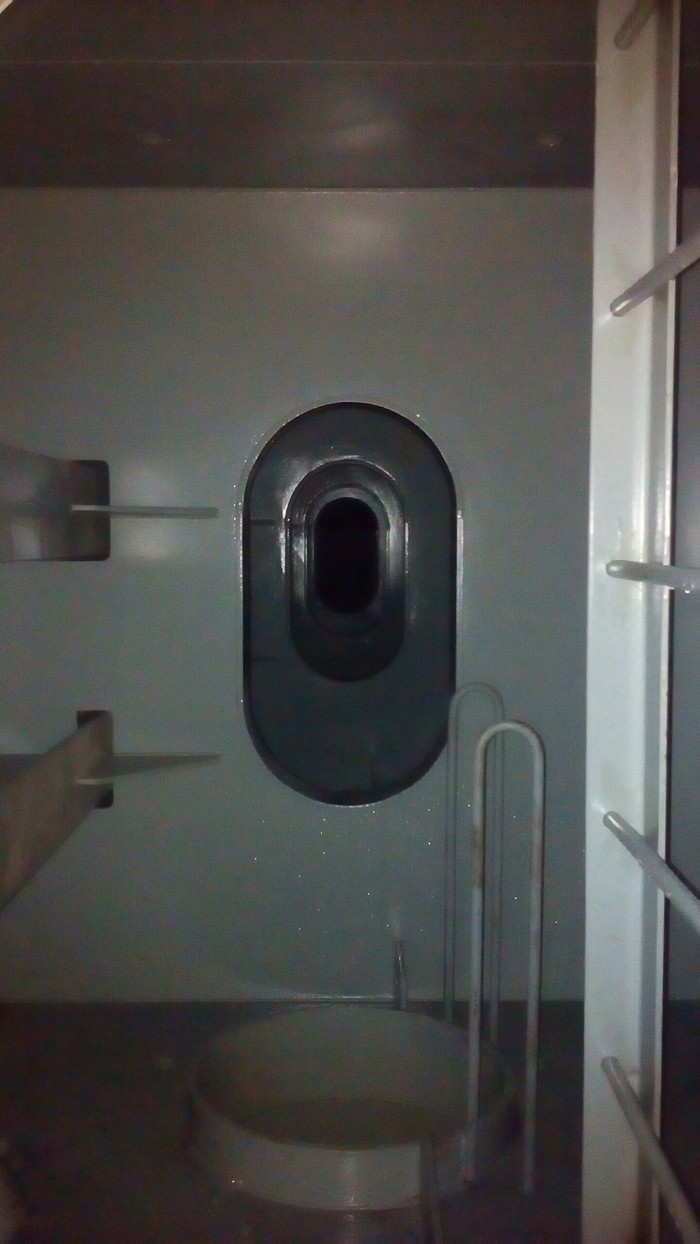

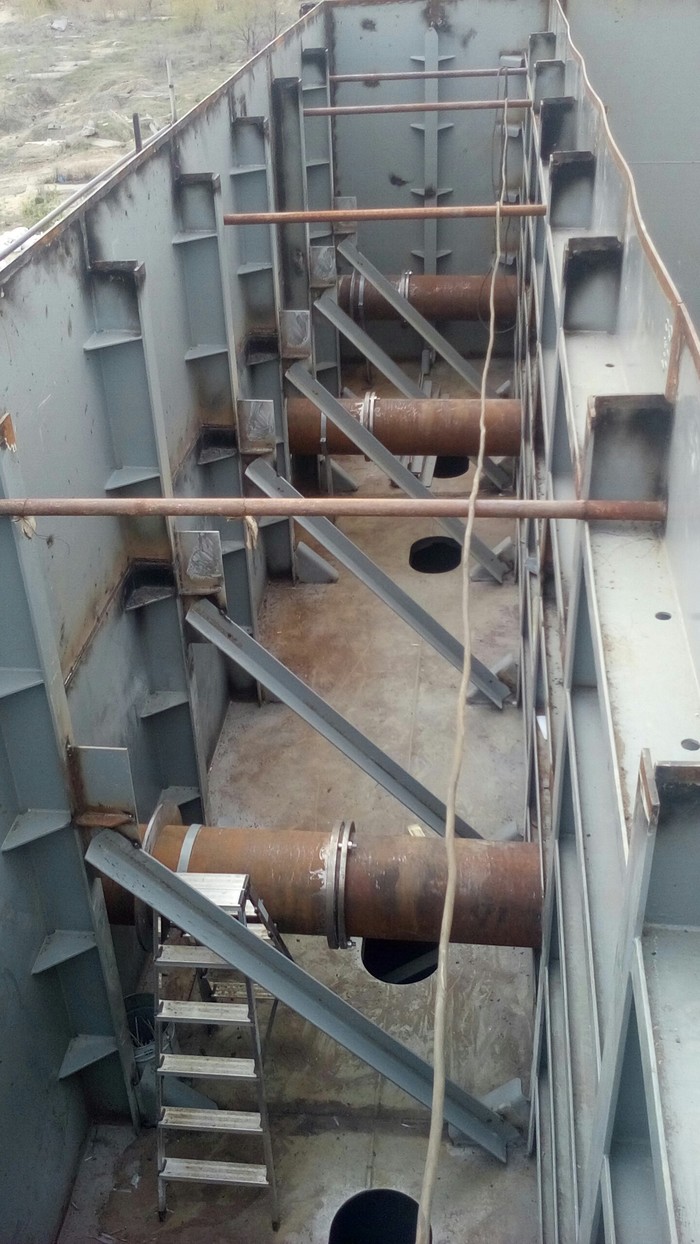

Вид изнутри.

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

Ну и на горячее. Тот самый, первый батопорт. Используется , как пробка оставляя шлюз сухим. И давая возможность производить ремонт.

Ворота весом 400т. часть 2. Металлоконструкции, Волгоград, Монтаж, Нижний Новгород, Кран, Сварка, Длиннопост

Вот и все. Ну и по классике, пишу в трясущемся пазике, фотографировал на пачку электродов)

Показать полностью 18
-11

Что это?

Что это? Что это?, Лига Электриков, Трансформатор

Добрый день. Помогите определить что это и с чем его едят. Я сам в электрике не бум бум. В интернете искал, но ничего путного не нашел. , понял лишь, что это какой то трансформатор.Нашел его в квартире, осталось от прежнего хозяина. Пригодится ли эта вещь при ремонте в квартире?

31

Сборка батопорта (2)

Прошло больше месяца с даты написания предшествующего поста, про батопорт. Могло пройти и больше, стройку на месяц заморозили. Меня отправили в г.Городец. на монтаж тех самых ворот весом 800т из моего другого поста. Но совесть и ответственность перед подписчиками заставили меня написать этот пост и выложить имеющиеся у меня фото на данный момент и небольшие пояснения к ним.

Схема нижней палубы.С кормой и носом и баластными отсеками.

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

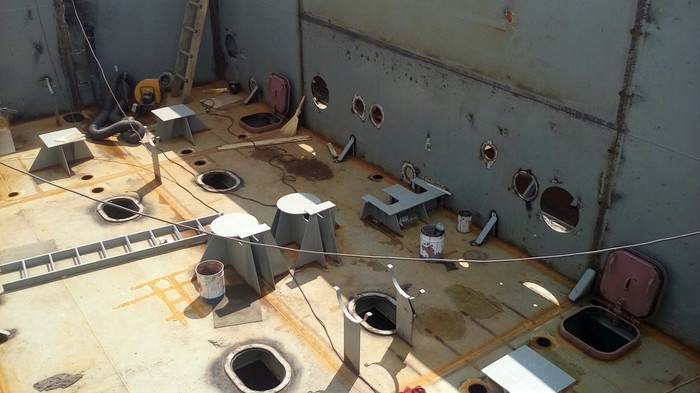

Фото монтажа нижней части нету,но тут хорошо видно. Нижняя коробка, так называемы "схег"(хз почему) заливается бетом где - то 70 кубов. 120т.Сейчас этим занимаются в Волгограде, поэтому фото тоже нету. На заднем плане (короб) установлена одна из 6 частей обьемно бортовой секции.

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

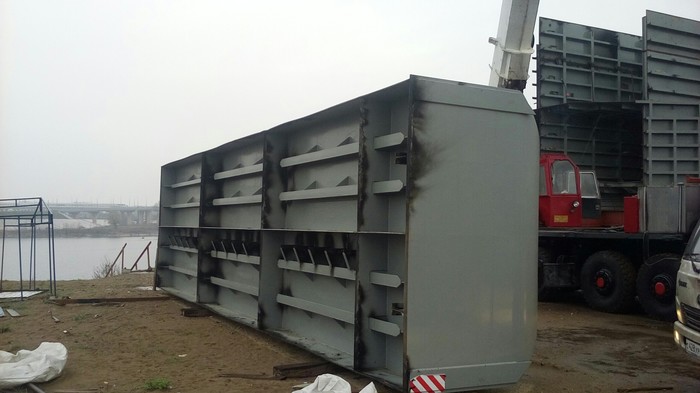

Привозят их на трале. Вот в таком виде.

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

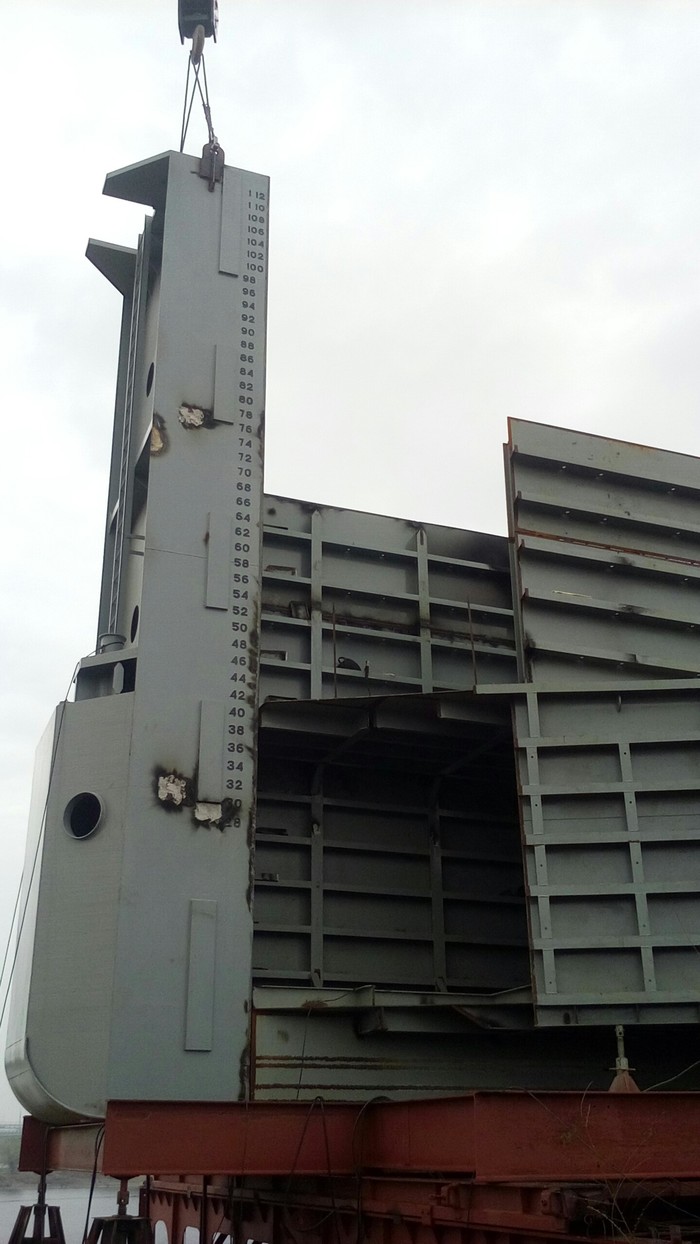

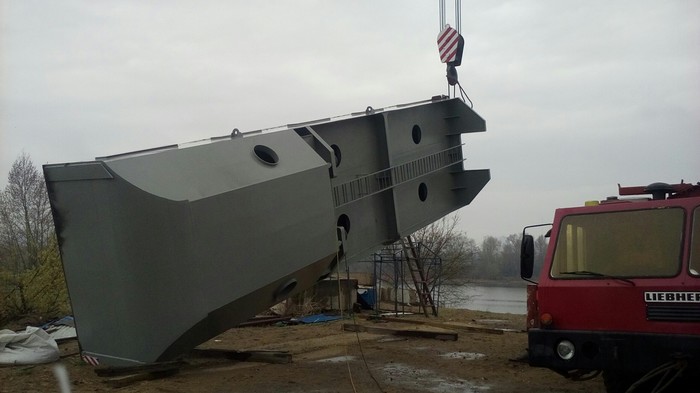

Установка левой части

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

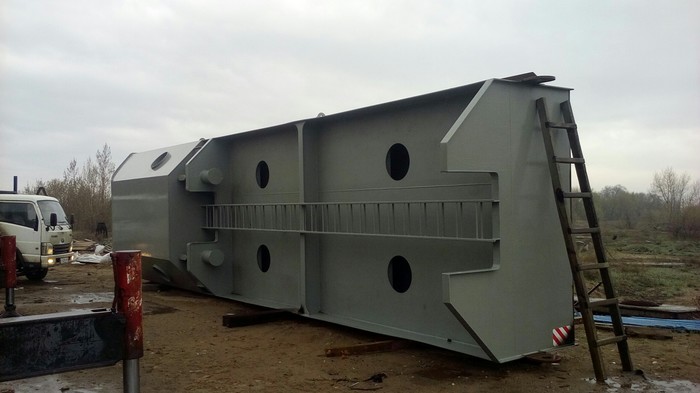

Правая часть

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

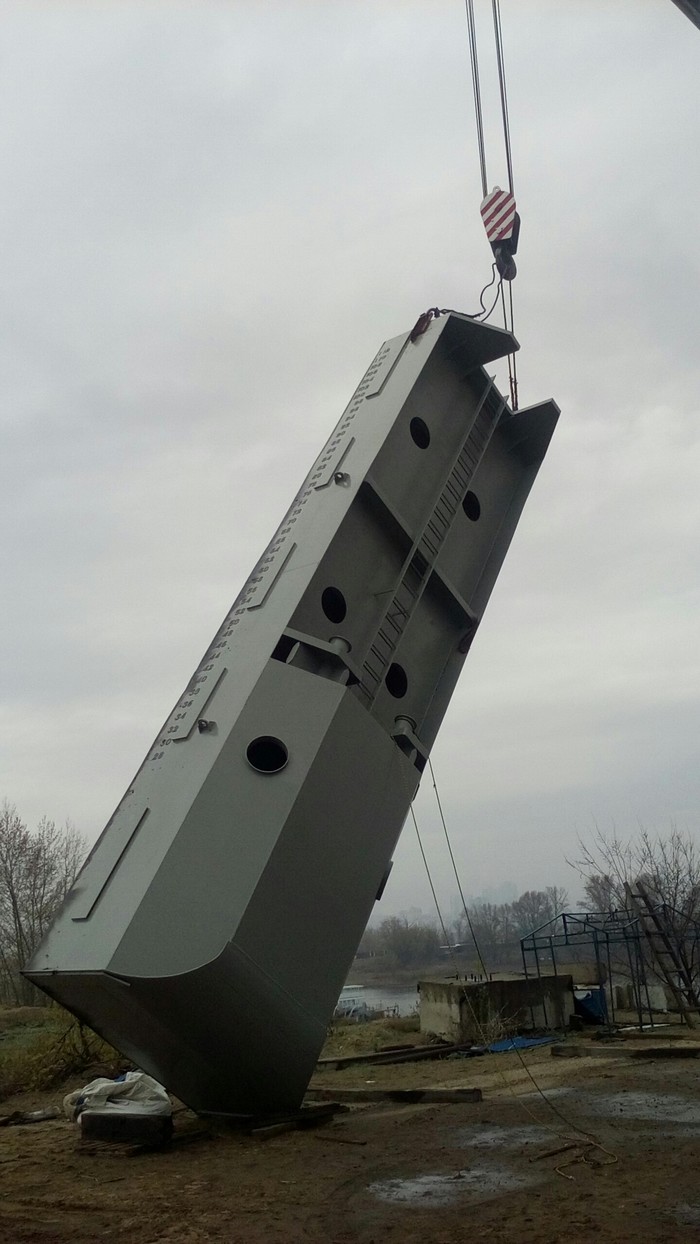

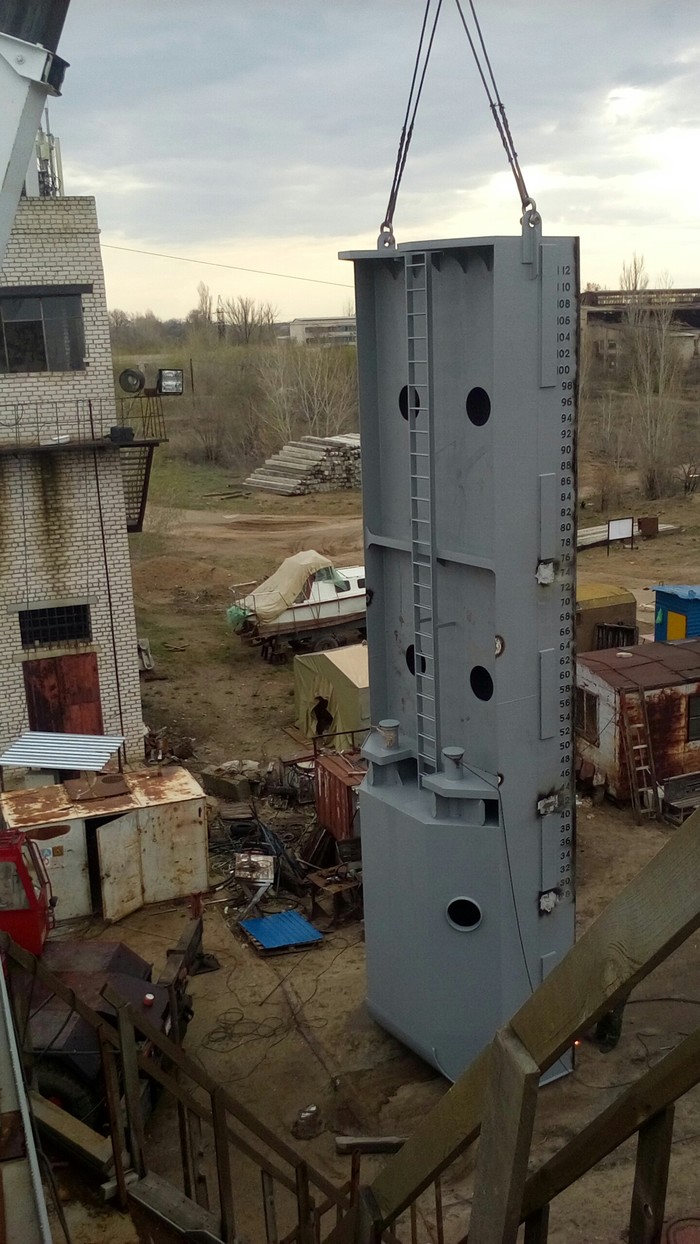

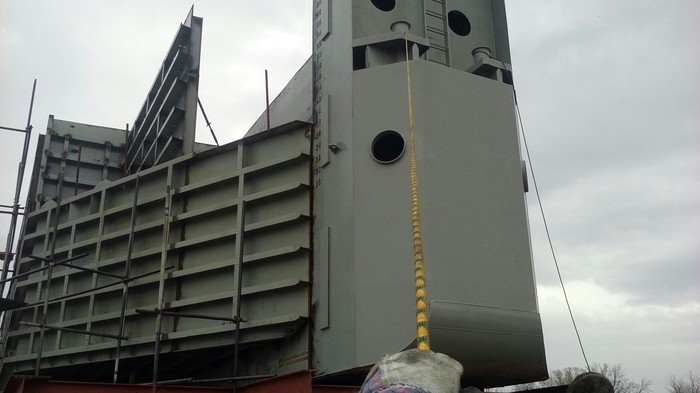

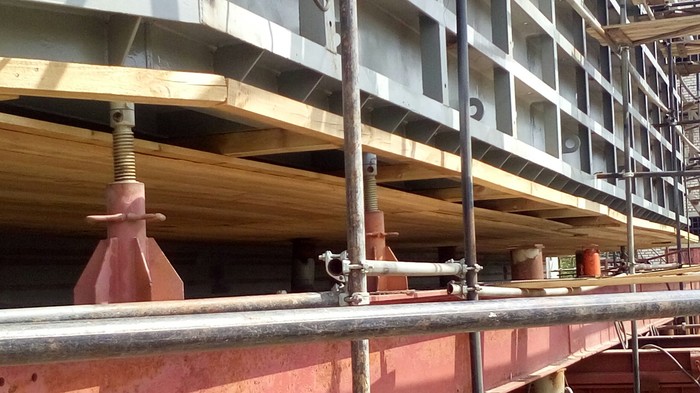

Секции весом по ~25т. Растояние до места монтажа большое. Поэтому ставим 2 кранами.

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

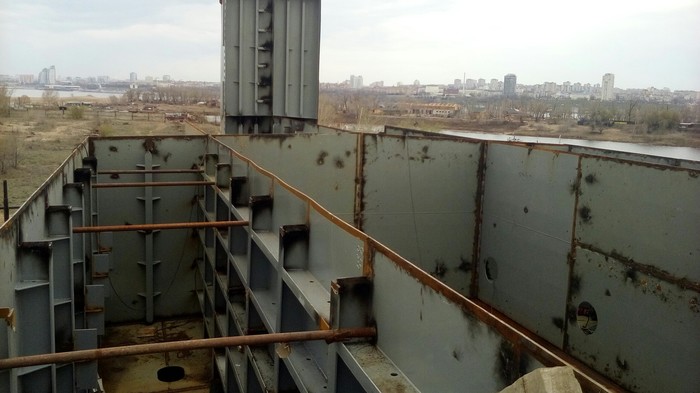

Вид сзади.

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

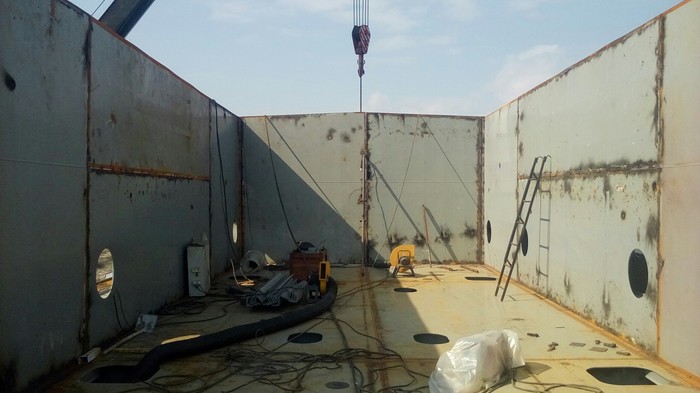

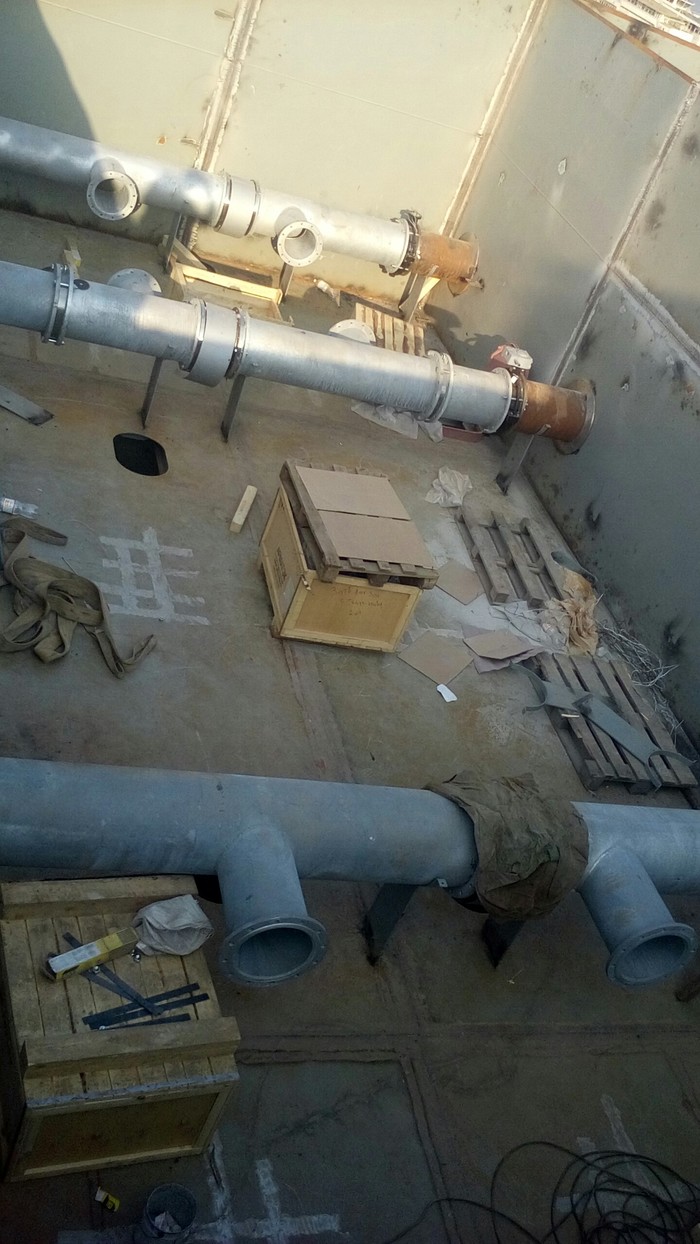

Ну и дальше монтж перегородок, как карточный домик)

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост
Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост
Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост
Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

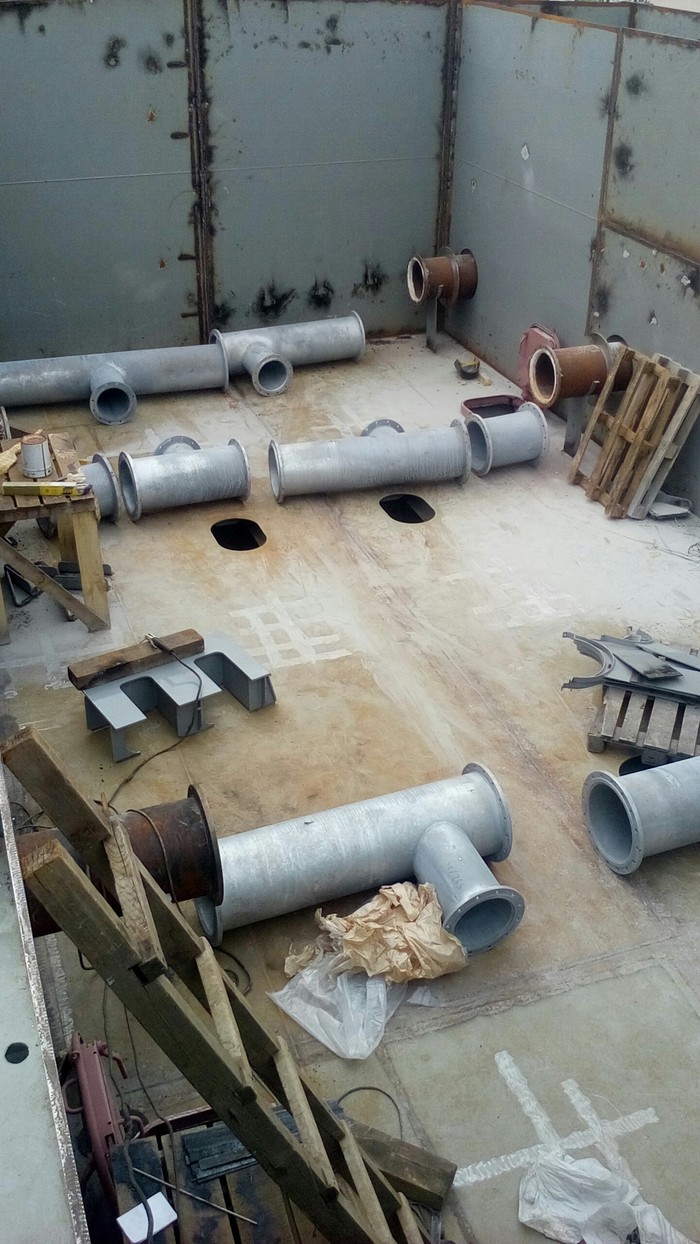

Работа сварщика.

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

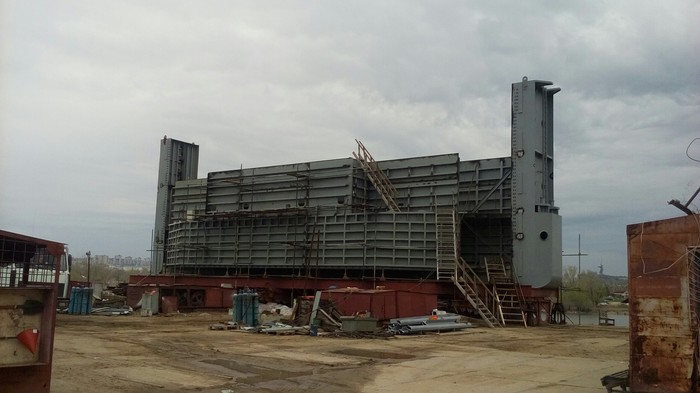

Ну и на горячее. Батопорт который будет демонтирован и на чье место встанет новый.(извиняюсь за качество фото, фотографировал на пачку электродов)

Сборка батопорта (2) Металлоконструкции, Строительство, Волгоград, Сварка, Длиннопост

Вроде пока все. Дальше по планам, накрытие этой палубы, установка еще 3 бортовых секций и установка кормы и носа. Ну и по традиции, постораюсь ответить на вопросы в коментах.

Показать полностью 11
-5

Содержимое рюкзака

Прочитал данный пост https://pikabu.ru/story/reshenie_problemyi_s_zadolzhennostyu... и вспомнил свою историю

Это был последний курс учебы. Многих забиралив армию сразу после окончания учебы.

Отдыхали мы значит на дне рождения, подруги моего одногрупника. И шутки ради решили ей подарить дилдо, ну вроде как парень в армию уходит,а тебе пригодиться. Вообщем наш подарок ее не впечатлил и был убран в рюкзак ее парня.(он всегда был с ним,в шутку был назван косметичкой) К слову,парень ее жил в маленьком городе спутнике и на учебу каждый день ездил на автобусе до пригородного вокзала, а дальше на трамвае к месту учебы. Так вот, в один денек, пару дней спустя, останавливает его на турникетах в вокзал, патруль ппс. Отвели в комноту досмотра и попросили выложить содержимое рюкзака. Тут то он и вспомнил,что за штука у него там,но вытаскивать не стал, думал прокатит. Но сотруднихи решили проверить его и вытащили дилдо. Потерянный взгляд товарища да и полицейских словами не передать. Его конечно отпустили, пожелав найти девушке и не баловаться этой игрушкой.

Прошло уже лет 10

Грамматика не мой друг,извините.

12

Мисс москва 2018

Подвели итоги конкурса "Мисс Москва 2018"

Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост

Победительницей стала 24 летняя Алеся Семеренко

Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост
Мисс москва 2018 Мисс, Москва, Красота, Конкурс красоты, Длиннопост

«Друзья, у меня нет слов! Я безгранично счастлива. И до сих пор не верится, руки трясутся. Всем огромное спасибо за поддержку!» — написала победительница в Instagram.

Девушка была выбрана из 49 претенденток на корону. Организаторы пояснили, что титул получает участница, которая сочетает в себе талант, ум и красоту.

Показать полностью 9
68

Сборка батопорта.

Пишу в первую очередь своим подписчикам, а их целых 5. Начали новый объект. Он растянется почти на 10 месяцев и я решил написать серию постов о строительстве Батопорта.Батопо́рт - плавучий гидротехнический затвор, обычно служащий для запирания входа в док. Для перекрытия дока батопорт заполняется водой, при этом он садится на дно дока и прижимается особыми выступами к сделанным по обводам батопорта уступам в стенках и дне дока.

В сухом доке по мере осушения дока батопорт всё плотнее прижимается своими порогами к стенкам дока вследствие разности давления на него вне и внутри дока и тем самым перекрывает доступ воды внутрь дока.

Сборка батопорта. Металлоконструкции, Подводная лодка, Волга, Сборка, Волгоград, Сварка, Длиннопост

Собственно говоря вот он. Мы такой уже собирали, теперь будем второй точно такой же строить.Буду выкладывать пост за постом. 3 палуба.2 палуба.1палуба. Баластные отсеки.Насосное отделение. Ну и по мелочи, если по ходу будут вопросы по сварке либо по сборке металлоконструкций.

Сборка батопорта. Металлоконструкции, Подводная лодка, Волга, Сборка, Волгоград, Сварка, Длиннопост

3d модель.

Начну пожалуй.

Сборка батопорта. Металлоконструкции, Подводная лодка, Волга, Сборка, Волгоград, Сварка, Длиннопост

Собираем мы все это дело в затоне реки Волга. Что бы после проще было спустить на воду и транспортировать в пункт назначения(г.Городец)

Сборка батопорта. Металлоконструкции, Подводная лодка, Волга, Сборка, Волгоград, Сварка, Длиннопост

Из цеха к нам приезжают вот такие выгородки и мы, как конструктор начинаем все это собирать.

Сборка батопорта. Металлоконструкции, Подводная лодка, Волга, Сборка, Волгоград, Сварка, Длиннопост

Вот основание.Все это в последствии зальется бетоном(фото обязательно выложу)

Сборка батопорта. Металлоконструкции, Подводная лодка, Волга, Сборка, Волгоград, Сварка, Длиннопост

Стыковочный шов,думаю сварщикам интересно будет посмотреть)

Вообщем фото больше нет,если кому нибудь будет интересно выложу промежуточные фото, на днях сфотографирую как мы положили основание 3 палубы.

За ошибки извините, вопросы задавайте)

Показать полностью 5
353

Ворота весом в 400 т

На днях у меня был пост, в котором я упомянул, что я участвую в сборке ворот для Городецкого гидроузла.Так вот сегодня эти ворота были отправлены в Нижний Новгород.
Немного фото с отгрузки этих самых ворот.

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Их грузил вот такой вот плавкран Вадим Виноградов, грузоподъемность каждой стелы 100т.

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Сама створка весит около 160т, цепляли сразу двумя стрелами.

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Подьем на первой скорости около 40мин. Независимо от веса груза.

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Кран поднимает створку и отплывает от берега давая место подойти барже.

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост
Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост
Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост
Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Створки 4, а баржа одна, поэтому грузим друг на друга

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост
Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост
Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Некоторые характеристики и схема

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Уже груженая баржа

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

После окончания навигации начнется демонтаж старых ворот и монтаж новых.

Как это выглядит на месте(фото из интернета)

Ворота весом в 400 т Производство, Волгоград, Ворота, Металлоконструкции, Река Волга, Кран, Длиннопост

Ссылка на новость http://www.volgograd-trv.ru/news.aspx?id=47750

Показать полностью 12
819

Большое и тяжелое 2

На днях был пост от пикабушника который продает большие "железные штуки". Так вот хотелось бы немного дополнить, но уже не с магазина, а непосредственно на производстве.

1.рым болт. Используем для строповки.

Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост

2. Болт 42.таким точно можно убить и не стыдно людям показать)

Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост

3. гайки на 42 болт, как и сами болты сделаны из нержавейки.

Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост

4.талрепы, стягивай что хочешь.

Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост

5.царь талреп. Вес примерно 70кг.

Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост

6. строповочные тросы 46мм.

Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост

Ну и собственно для чего все это нужно.

Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост
Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост
Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост
Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост
Большое и тяжелое 2 Производство, Металлоконструкции, Инструменты, Металл, Длиннопост

Первый пост с производства, будут вопросы, задавайте, постораюсь ответить.

Показать полностью 11
-30

Годовалая малышка излечилась от ВИЧ молитвой в Волгограде

Накануне в Святотроицком социальном центре Волгограда произошло настоящее чудо. Годовалая девочка исцелилась от ВИЧ после чтения акафиста( хвалебно-благодарственного пения, посвящённого Господу Богу, Богородице и другим святым). - Годовалая Машенька и оба родителя были ВИЧ-инфицированы, но после причащения и чтения акафиста малышке удалось излечиться, - рассказали корреспонденту «Блокнота Волгограда» в пресс-службе Волгоградской епархии. Во время причащения Машенька вместе с родителями сильно кричали и успокоились только к концу обряда. Обряд проводился в несколько этапов, и не один раз, сначала акафист читали на каноне Пресвятой Богородице, а потом Машеньку стали причащать Святых Христовых Тайн. - После всех таинств и чтения акафиста очередное обследование показало, что вируса ВИЧ в крови ребенка не обнаружено, - пояснили в Волгоградской епархии. А спустя три месяца после нескольких анализов отрицательный результат у годовалой Машеньки подтвердился.
