8

Ответ на пост «...на нашу улицу в три дома, где всё просто и знакомо, на денёк...»

Делаю зимний ремейк карты cs_militia в 1.6. Поставил елку, но чего-то на ней не хватало...

Ответ на пост «...на нашу улицу в три дома, где всё просто и знакомо, на денёк...» Counter-strike, Городок, Ах как хочется вернуться, Ностальгия, Компьютерные игры, Cs:16, Орущая звезда, Ёлки, Новогодняя елка, Ответ на пост
49

Ответ на пост «Блок питания»

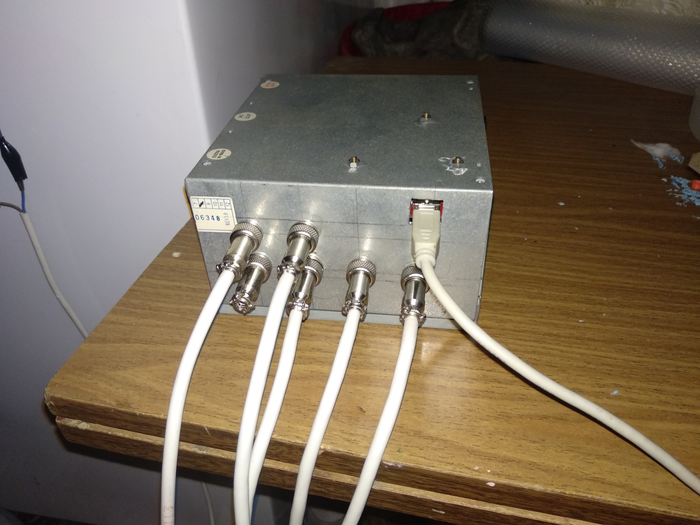

Вот вы смеетесь, что кто-то засунул БП в распред коробку.. Но посмотрите, что внутри дорогого IP KVM свича фирмы aten. Тоже самое) Да, чуть приличнее, но все же - это колхоз, который никак не ожидаешь увидеть в данном сегменте оборудования..

Ответ на пост «Блок питания» И так сойдет, Блок питания, Ремонт техники, Электроника, Ответ на пост
929

Когда решили сделать сами...

53

Максимальная экономия от заказчика

Недавно услышал историю (не знаю на сколько правда). Приехали на объект к заказчику, витая пара уже была проложена заказчиком. Как обычно это самая дешевая, но не ожидали, что настолько. Омедненный алюминий? Нет. Омедненная сталь? Нет. Это был омедненный пластик.

Кто-нибудь встречал такое?

1122

Когда электрики взялись за слаботочку

Когда электрики взялись за слаботочку Слаботочка, СКС, Витая пара, Сеть, Рукожоп
Показать полностью 1
10

Как я запускал компьютер от 12в

Где-то 10-12 лет назад, на заре моей радиогубительской радиолюбительской деятельности, мне отдали старый комп на запчасти (с 4 пеньком) с дохлым блоком питания. Тогда я, мамкин самоделкин, в свои 10 лет немного знал устройство работы компьютера, но не схемотехнику.

Не знаю, чем я вдохновился, но я решил запустить материнскую плату от аккумулятора 12в. Я где-то читал, что комп питается от 3.3, 5 и 12в, но распиновку я решил не смотреть, и так все было понятно, что черный - это минус, а красный - питание. С другими напряжениями я решил не задумываться и подать 12в, а дальше смотреть по ситуации.

Как я запускал компьютер от 12в Тупость, Материнская плата, Компьютер, Видео

Подаю на плату напряжение, щупаю процессор на нагрев, холодный. Вдруг краем уха слышу свистит/писк. Внимательно смотрю на плату и вдруг БАХ. Взрывается конденсатор и меня охватывает электролитом)

Как я запускал компьютер от 12в Тупость, Материнская плата, Компьютер, Видео

Умываюсь, смотрю распиновку и понимаю, что я тупой красный - 5в, а я подал туда 12в.

Думаете меня это остановило? НЕТ. Я решил подать 12в уже на желтые провода. Подключаю и плата, и плата начала испускать дым, немного меньше, чем в этом видео)

Показать полностью 1 1
259

Ответ на пост «История ремонта видеорегистратора Proline PR-X2108NM1»

Как-то приносили регистраторы на ремонт. Проблема аналогичная - слетела прошивка. Думал отдавать без ремонта, но все же решил написать производителю и на мое большое удивление мне отправили дампы.

Первый VeSta VNVR-6524L. При включении висел на тестовом сигнале, написал в их сообщество в вк, сообщили, что надо отправить фото платы (т.к. было несколько ревизий) на почту, в ответ дамп и фото с флешкой, которую надо прошить. Пруф:

Ответ на пост «История ремонта видеорегистратора Proline PR-X2108NM1» Dvr, Видеорегистратор, Прошивка, Дамп, Ответ на пост

Регистратор ожил и был отдан клиенту.


Второй NVR-406R АйТек - сразу после моего первого сообщения , мне скинули прошивку и сказали дать удаленку для прошивки серийного номера для работы облака.

Ответ на пост «История ремонта видеорегистратора Proline PR-X2108NM1» Dvr, Видеорегистратор, Прошивка, Дамп, Ответ на пост

Прошил, включаю, тишина, подумал может ошиблись с ревизией или что-то еще. Отложил на потом. После второго запуска все завелось. Написал данные для удаленки - через пару минут подключились и прошили серийник.
После этих ремонтов у меня появилась вера в существование адекватных производителей, которые готовы помочь даже после гарантийного срока.

Показать полностью 2
49

ЧПУ плазморез #4 Новая механика и глюки arduino

Всем привет! В прошлом посте я рассказывал о том, что я собирался перейти на новую механику (с шпилек на ремень) и показал напечатанную ось Y.


Я перепечатал модель (сделал толще). Собираем ось полностью и проверяем:

Все работает и куда быстрее шпилек (7 секунд против минуты).


Собираем ось X + Z, уже другая катушка пластика (пластика в общем ушло < 1кг, 1кг ABS - 600р):

ЧПУ плазморез #4 Новая механика и глюки arduino ЧПУ, Плазма, Arduino, Grbl, 3D печать, Видео, Длиннопост

И да, конструкция имеет один косяк - делатель резака сильно смещен относительно портала - будет большой рычаг. Насколько это критично можно узнать только на практике, поэтому собираем)


Кстати, насчет программной части, SheetCam позволяет редактировать постпроцессор, это позволило подружить его с grbl. Теперь вырез будет с учетом толщины реза плазмы.

ЧПУ плазморез #4 Новая механика и глюки arduino ЧПУ, Плазма, Arduino, Grbl, 3D печать, Видео, Длиннопост

Подключаем плазму и запускаем резку круга.

ЧПУ плазморез #4 Новая механика и глюки arduino ЧПУ, Плазма, Arduino, Grbl, 3D печать, Видео, Длиннопост

Идеально по сравнению с тем, что было.


Жесткости в принципе хватает (но на гране), мощности моторов достаточно (можно еще увеличить ток, если потребуется)

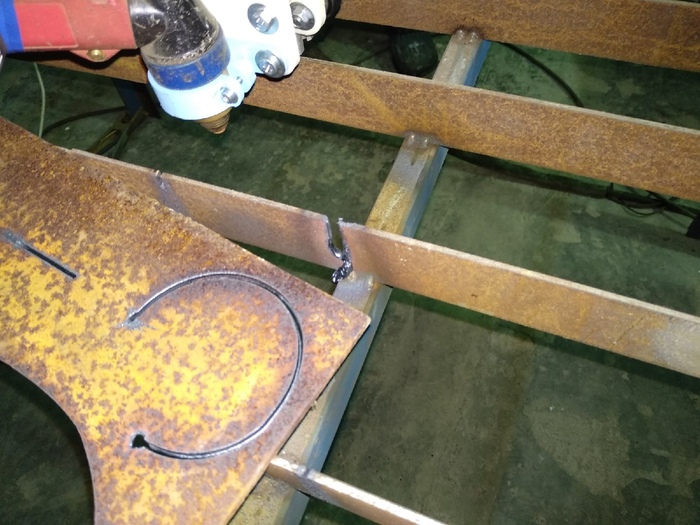

Но счастье вырезать кружки длилось не долго, ардуина стала ловить наводки, то круг "обрезан", то зависнет с включенной плазмой, то вместо круга пойдет по прямой.

ЧПУ плазморез #4 Новая механика и глюки arduino ЧПУ, Плазма, Arduino, Grbl, 3D печать, Видео, Длиннопост

Возможно поможет использование короткого провода USB, но перспектива словить глюк на большой заготовке не радует.. Сейчас смотрю в сторону mach3 или linuxCNC.

Показать полностью 4
32

ЧПУ плазморез #3 - Готовимся к переходу на новую механику.

Всем привет! Это третий пост по сборке ЧПУ плазмореза. Еще на этапе сборки я понимал, что конструкция станка была такой себе:

Шпильки у меня очень кривые и ход не плавный + из-за шага ход очень, ОЧЕНЬ медленный.
Детали из фанеры очень хлипкие для такой конструкции с ходовым винтом.
Но на этом этапе я решил не переделывать и прошел дальше.


По этому я спроектировал новую модель и учел косяки текущей. А по этому в новой версии я решил:

1) Использовать ремень, а не шпильку/швп

ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост

Если жесткости ремня не хватит - можно попробовать сложить ремень в 2 раза - получается довольно интересная конструкция на подобии такой:

ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост

2) Увеличить жесткость - в принципе прошлый люфт был из-за кривых шпилек, но всё же конструкцию я улучшил - больше расстояние между направляющими роликами, более жесткие уголки и т.д.


Вот что получилось с осью Y

ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост

Переводим в DXF формат (чертеж), переводим в код для станка - gcode и вырезаем новые детали

ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост

Далее размечаем заготовки. Сверлим, режим резьбу..

ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост

И тут становиться понятно - у меня рукожопасть 99 уровня получилось очень криво (требуется довольно точно просверлить, ибо детали для направляющей.

ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост

После нескольких попыток получилось более менее получше, но все равно не очень. Теперь качество уровня "может пойдут, а может нет - будет люфт или вообще не подойдет".. В идеале надо такие вещи отдать владельцам ЧПУ фрезера).


После этого я немного подзабил на проект решил отдохнуть (экзамены, защита диплома).

И вот спустя год я решил его продолжить.

Сегодня я решил попробовать распечатать каретку на 3д принтере. Результат печати:

ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост
ЧПУ плазморез #3 - Готовимся к переходу на новую механику. ЧПУ, Плазморез, Своими руками, 3D принтер, 3D печать, Длиннопост

В принципе получилось хорошо, даже лучше чем ожидал - проставки и более усиленная модель увеличила жесткость в разы и как мне кажется для новой конструкции (с ременной передачей) - будет достаточно, но это покажет практика.

Сейчас остается проверить, чем буду заниматься в ближайшее свободное от работы время.

Показать полностью 8
44

ЧПУ плазморез #2 - Электроника.

Всем привет! Эта вторая часть по сборке ЧПУ плазмореза. В этой части разберем электронику и программную часть, мой выбор который очень спорный (поэтому жду советов "как правильно делать" в комментариях).

В качестве электроники была выбрана arduino с ЧПУ шилдом (драйвера a4988) и прошивкой grbl. И отсюда выходит кучу проблем - мало софта и он кривой.

ЧПУ плазморез #2 - Электроника. ЧПУ, Плазморез, Своими руками, Arduino, Grbl, Длиннопост

Проблем с запуском особо не было, настройка количества шагов на мм, максимальная скорость и ускорение и можно поиграться)


Сначала я хотел сделать корпус из фанеры, но из-за лени проектировать - решил поместить в корпус от блока питания компьютера.

ЧПУ плазморез #2 - Электроника. ЧПУ, Плазморез, Своими руками, Arduino, Grbl, Длиннопост
ЧПУ плазморез #2 - Электроника. ЧПУ, Плазморез, Своими руками, Arduino, Grbl, Длиннопост

Вышло так себе, но это здесь и сейчас.

В качестве блока питания - тот же atx блок. Использую для питания 12в. Побывал блок на 24в - скорость больше, но для моей конструкции это особо не может, она требует серьезной переделки. По току 4а хватает.


Для управления используется grbl control и candle - позволяют двигать двигателям и скармливать gcode (код со всеми действиями), последняя программа позволяет строить карту неровности, но делает она это криво (портит скорости).

ЧПУ плазморез #2 - Электроника. ЧПУ, Плазморез, Своими руками, Arduino, Grbl, Длиннопост
ЧПУ плазморез #2 - Электроника. ЧПУ, Плазморез, Своими руками, Arduino, Grbl, Длиннопост

Для получения gcode из чертежа я использую dxf2gcode, она не особо предназначена для этого, но благодаря гибкой конфигурации - она как-то более менее работает.

Из минусом - в расчет не берется размер реза плазмы и из-за этого на этапе черчения требуется рассчитывать "сколько плазма съест".

ЧПУ плазморез #2 - Электроника. ЧПУ, Плазморез, Своими руками, Arduino, Grbl, Длиннопост

Собственно на текущий момент все.

В планах найти более простое (без всяких костылей) решение для моих цели. (вроде как mach3 c LazyCam или ProNest нормально сделано).

Показать полностью 6
