В прошлом году сделали ремонт кухни. Я принимал активное участие в электромонтаже, перед эти естественно перечитал большое кол-во информации, которую я постараюсь изложить. Думаю пост поможет всем, что затеял ремонт.

В этом посте речь пойдет про виды проводов и автоматы..

Начнем с того, зачем менять проводку, она же лет 30 служила и ничего..

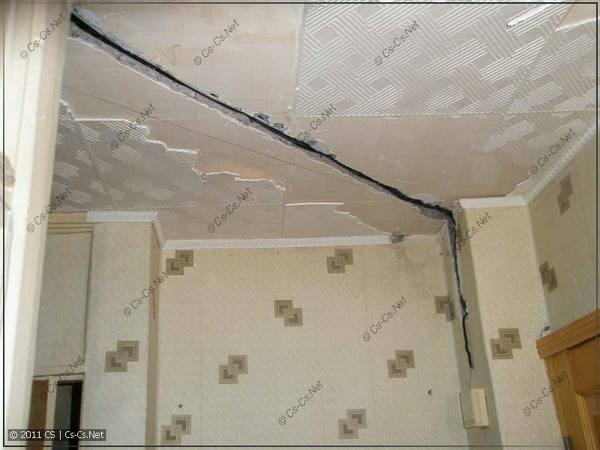

А теперь вспомните, какие были раньше, лет 30 назад нагрузки на провод и сравните с текущими. Мощность и количество приборов очень сильно возросла. И старая проводка работает пределе, это является причиной очень многих пожаров (можете сами посмотреть пожары за неделю).

В новостройках тоже могут возникнуть проблемы с проводкой: Застройщик (мудак, экономящий на всём, что угодно) использует провод заниженного сечения, сделаный по ТУ, использовал самые дешёвые автоматы, неправильное разделение на группы и т.д.

Думаю глупо делать отделочные работы с хреновой электропроводкой. Ведь в случае неисправности придется переделывать по чистовой работе. Ну или как писал выше, может привести к пожару. Да и вообще странные люди, которые экономят на электрике, но при всем этом покупают дорогие обои, мебель и тд.

Какой провод использовать? Ведь их вон сколько:

З.ы. Цвет изоляции может отличатся.

Разберём 2 варианта:

1) ПУНП, ШВВП (ПВС) - неправильный вариант

ШВВП (ПВС) - кабели предназначенные для подключения техники, но не для электромонтажа.

ПУНП - своего рода пародия на нормальный кабель, сделанный по ТУ (занижено сечение), имеет горючую изоляцию. Запрещен к применению.

2) ВВГ (NYM) - хорошие варианты при монтаже.

Преимущества НУМ:

- Удобство монтажа, разделки

- Есть междужильное заполнение

- Больше срок службы (40лет)

Недостатки НУМ:

- Неустойчив к воздействию прямых солнечных лучей

- При групповой прокладки его свойство пожаробезопасности теряется
- Дороже ВВГ

- Меньше диапазон рабочих температур
Что выбрать, НУМ или ВВГ решать вам.. Я использовал ВВГнг-ls.

Медь или алюминий? Алюминий до 16мм^2 запрещен по ПУЭ, на это есть ряд причин:
Он имеет более высокое удельное электрическое сопротивление, это значит, что максимальный ток алюминиевого провода сечением 2,5мм^2 будет равен медному с сечением 1,5мм^2.

Алюминий имеет свойство текучести при давлением на него, т.е. алюминиевый провод в винтовом зажиме будет требовать своевременного обслуживания ("подкручивания") 1-2 раза в год. Я думаю, что никто не будет заниматься таким обслуживанием, вот к чему это может привести:

Думаю выбор очевиден..

Теперь разберёмся с сечением и автоматами.

Автоматы защищают кабель, а не нагрузку. Автомату наплевать на то, что там после кабеля. Его задача – спасти кабель от перегрузки, перегрева и пожара.

Таблица А.Земскова)

Почему такой выбор? Ведь провод сечением 1,5мм^2 держит ток 19а, а автомат всего 10а!

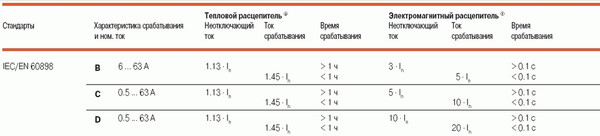

Автомат никогда не срабатывает при токе котором на нем написан! Вот пример ВТХ и описание стандарта.

Как видим ток срабатывания равен 1,45*номинальный (это срабатывание тепловой защиты при холодном состоянии автомата, она срабатывает не сразу, а в течении времени, график снизу). Резкие падения - ещё одна защита (электромагнитный расцепитель), срабатывает при очень большом токе (кз), ток срабатывания зависит от категории автомата (в основном B и C).

Как видим автомат на 10

Автомат на 10а, защищающий провод 1,5мм^2, максимальный ток которого 19а, при 25а сработает за 40с. А поставив автомат на 16а, он отключит через минут 40.

Категория?
На группу розеток желательно  использовать автоматы категории B, т.к. на ней случаются частые перегрузки. На всё остальное спокойно ставим автоматы категории С.

Смысла от категории D в квартире нету, они иногда ставятся на заводах и в офисах, где много компьютеров (при включении происходит заряд конденсаторов - большие токи).

Фирма?

Ну думаю здесь тоже не стоит экономить и поставить качественный автомат фирмы (ABB | Legrand | Hager). Что самое главное, не наткнитесь на подделку!
