Всех приветствую)

Данная карта перестала показывать картинку после залития. Как и почему залили - неизвестно.

Залило немного с обратной стороны:

Раздеваем карту и осматриваем:

На ней даже еще заводская термопаста не высохла)

Отмываем карту, осматриваем под микроскопом и находим один наполовину гнилой резистор:

Меняем его и подключаем к ЛБП:

Ого! Карта ведет себя как рабочая))
Меняем фильтрующие дроссели доп питания на предохранители:

Пробуем запустить карту в стенде:

Ну ничего себе))))

На этом ремонт можно считать оконченным.

Да, такое тоже случается) половина резистора отгнивает и карта перестает показывать изображение, потому что этот резистор отвечает за какой-то важный сигнал, который оборвался из-за залития.

З.Ы. Для любителей говорить: ой, он наверно взял 50 000 рублей за замену одного резистора, ко ко ко…

Нет господа, клиент в любом случае платит за то, что Я (или любой другой ремонтник) его технику из состояния А (не показывает картинку/не работает ) ремонтирую до состояния Б (показывает картинку/работает).

Это может быть как один дохлый резистор или конденсатор, так и несколько дохлых чипов и много чего еще. Важен итог ремонта.

Москва

Всех приветствую)
Обратились ко мне с задачей попробовать починить эти видеокарты, после залития.

Так он вроде выглядят ничего.

А так:

Уже интереснее)

Решил начать с 1080. Снимаю радиатор:

Не чисто.
Немного чищу плату и делаю замеры:

Но по питанию контроллера PCI заниженное сопротивление в 3.3Ом.
Тут ГПУ вышел из строя. (За кадром я естественно отпаял дроссель и проверил еще раз. Заниженное сопротивление со стороны потребителя/нагрузки).

Далее перехожу к 1070.
Сразу снимаю радиатор:

Кроме легкой пыли, разводов и самой эффективной термопасты в мире, ничего криминального не обнаружил.

Данная карта при подключении ЛБП потребляла около 0.4А, что естественно очень мало.

Раз уж карты залили, то и наверно и протирали/сушили, поэтому могут быть не очевидные повреждения.

Так и есть. Нашёл пару элементов с серым припоем:

После их пропайки, на моё удивление она заработала)

Вот такие дела)

На этом ремонт закончен.

Москва

Всех приветствую)

Ещё один апрельский ремонт вам в ленту)

Причина обращения:
Комп Выключился, запахло шашлыками.

Скромно. Просто. Аккуратно. Всё как мне нравится)

Учитывая что из компа пахало жареным, предпринимать попытку включения не буду, а сразу разбираю.

Как вы уже поняли из названия, причина запаха гари кроется в видеокарте.

Вот она наша виновница:

Снимаем радиатор, осматриваем:

Термопасте уже совсем плохо конечно…
Самые внимательные уже наверно видят неисправность, а кто не заметил, вот фото поближе:

Случился хлопок в цепи питания видеопамяти.
Довольно опасная ситуация, так как если хлопнуло неудачно, то могло зацепить и ГПУ.

Замеряю сопротивление питания видеопамяти:

53 Ом с не разорванной цепью. Неплохо. Очень неплохо. Значит шансы на успешный ремонт резко выросли.

Смотрим под микроскопом место прогара:

Причина прогара в керамическом конденсаторе. Его замкнуло и вот результат.

Ремонт будет заключаться в устранении прогара и восстановлении питания видеопамяти.

Для того, что бы было удобно работать с этим участком, нужно отпаять сдвоенный транзистор и дроссель. Но что бы отпаять дроссель, нужно снять ближайший к нему танталовый конденсатор:

Так как рядом с транзистором питания видеопамяти есть «резервная» площадка под транзистор, то её и будем использовать для восстановления питания.

Далее за кадром я устранил прогар, перепаял транзистор и вернул на место дроссель и конденсатор.
получилось так:

Еще раз замерил все сопротивления, убедившись что коротких замыканий нет, подключаю карту к ЛБП с ограничением тока 2А и проверяю, работает ли питание видеопамяти.
Итак:

Есть. Осциллограмма отличная.
Но при запуске карты в стенде, она инициализировала, но вместо изображения показывала белый экран.
Фото к сожалению нет.

Еще раз внимательно перепроверив визуально и с мультиметром, обнаружил, что один из двух транзисторов просто не работает.

Обнаружил Обрыв между ШИМ контроллером и затвором сдвоенного транзистора:

По схеме это выглядит так:

Обрыв нашел довольно быстро. Когда устранял прогар, заодно устранил и управление этим транзистором.
Но это не проблема, восстанавливаю:

И уже после этого, карта стала нормально работать:

После тестирования заливаю УФ маской на всякий случай:

Затем очищаю карту от крошек текстолита после удаления прогара, меняю термопасту и прочее.
В общем привожу в нормальный вид и проверяю карту в ПК клиента:

Всё хорошо.

На этом ремонт окончен.
Москва.

Перебрал комп, решил и видяху обслужить, на 0.25 мм промахнулся с толщиной термопрокладок, но не факт что именно это причина. Говорят эти видики от старости как мухи мрут и в целом не очень удачная карта. После сборки работало все нормально, не грелось, так как водоблок. Но на стресс тесте aida64 погасло.

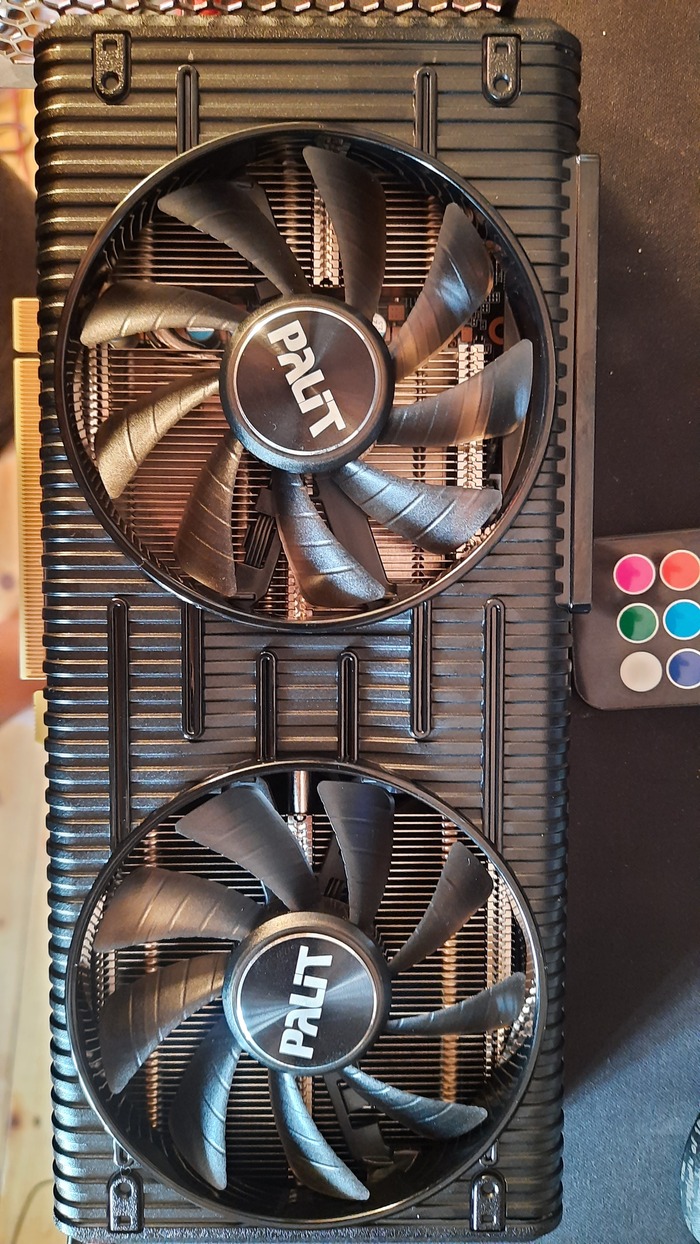

palit gtx 1070 dual, верой и правдой служила мне с 2018 года, куплена была с рук у геймера танкиста.

Так вот, история о том как самому сделать простейшую диагностику и понять стоит ли вестись на ремонт в мастерской.
0. Не надо включать после такого в попытках "авось поедет". Сразу в разбор, измерять сопротивление на дросселях. У меня было в норме, по этому решил смотреть с включением уже.
1. mats тест, гуглится на раз, используется так же.
у меня показал равное число ошибок по каналу памяти C на обе банки. Вывод - питание есть, его можно не смотреть. Либо контакт чипов/gpu либо приехал gpu.
2. Греть карту в надежде оживить, не поняв что с ней по факту, не стоит, бесполезная и рискованная затея.

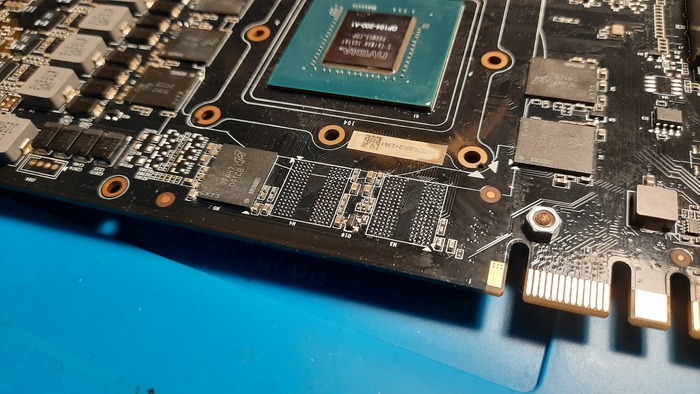

3. Снять память в сбойном канале и не полениться найти распиновку, там DQ это каналы данных, и нормальное сопротивление в сторону gpu там чуть больше 1кОм. Прозванивая мультиметром относительно корпуса разъемов можно понять обрыв там или замыкание.

Как раз тут и нашлось.. фактически приговор чипу, 0.8 Ом по 6-ти DQ пинам одного чипа С1. Эти пины идут напрямую в GPU.

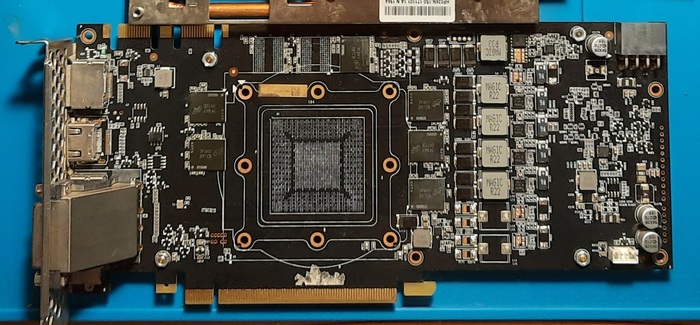

На всякий случай снял сам GPU, прозвонил пины на нем (нашел по плате прозвонив от площадок памяти к площадке gpu и отсчитал контакты). Грусть печаль, но там тоже было 0.8 Ом, что говорит о пробитом контроллере памяти. Это не лечится.

Снимал кристалл и память кстати тупо феном (330, поток 5 из 9, на электро плите керамической(не путать с индукционной), 5-6 режима достаточно. В помощь был пирометр чтобы не перегреть, но там реально видно когда уже можно снимать, либо китайский мультиметр с термопарой тоже справится. 240 градусов цельсия примерно.

Я не ремонтник, первый раз в жизни делал подобное, и скажу что нет в этом каких то сакральных знаний, все очень логично и информации в гугле более чем достаточно чтобы разобраться.

Так вот, ремонтники с авито по большей части хотели gpu на реболл зная симптомы, кто то даже был на 100% уверен что починят "вы главное карту привезите" и лишь один дядька сказал что скорее всего пробило gpu и ремонт не имеет смысла.. спасибо таким за честность.

Для себя решил что рынок бу карт старше 3х лет это та еще лотерея и взял новую 3060 по гуманному прайсу в 35к (еще минусанул 10% кешбек тинька с яндекс маркета пока акция была и вышло аж почти в 32к).

Выводы:
БУ рынок дорогих и старых железок идея сомнительная всегда.
Термопрокладки надо измерять, зазоры смотреть пластилином если есть сомнения. Там 0.25мм это космическая разница.
Верить всем ремонтерам на авито не стоит.
Изучить алгоритм диагностики вместе с гуглом - может каждый.

У меня всё, спасибо за внимание :)
