Ремонт видеокарты Inno3D 1070 HerculeZ десигн⁠⁠

Всех приветствую)

Ещё один апрельский ремонт вам в ленту)

Причина обращения:
Комп Выключился, запахло шашлыками.

Скромно. Просто. Аккуратно. Всё как мне нравится)

Учитывая что из компа пахало жареным, предпринимать попытку включения не буду, а сразу разбираю.

Как вы уже поняли из названия, причина запаха гари кроется в видеокарте.

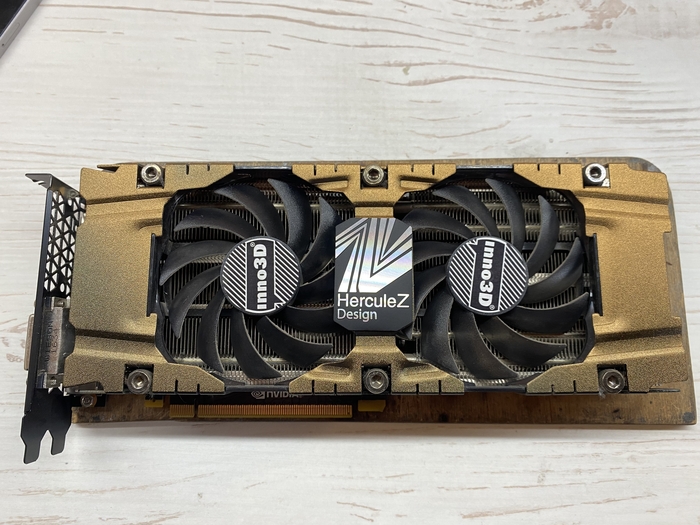

Вот она наша виновница:

Снимаем радиатор, осматриваем:

Термопасте уже совсем плохо конечно…
Самые внимательные уже наверно видят неисправность, а кто не заметил, вот фото поближе:

Случился хлопок в цепи питания видеопамяти.
Довольно опасная ситуация, так как если хлопнуло неудачно, то могло зацепить и ГПУ.

Замеряю сопротивление питания видеопамяти:

53 Ом с не разорванной цепью. Неплохо. Очень неплохо. Значит шансы на успешный ремонт резко выросли.

Смотрим под микроскопом место прогара:

Причина прогара в керамическом конденсаторе. Его замкнуло и вот результат.

Ремонт будет заключаться в устранении прогара и восстановлении питания видеопамяти.

Для того, что бы было удобно работать с этим участком, нужно отпаять сдвоенный транзистор и дроссель. Но что бы отпаять дроссель, нужно снять ближайший к нему танталовый конденсатор:

Так как рядом с транзистором питания видеопамяти есть «резервная» площадка под транзистор, то её и будем использовать для восстановления питания.

Далее за кадром я устранил прогар, перепаял транзистор и вернул на место дроссель и конденсатор.
получилось так:

Еще раз замерил все сопротивления, убедившись что коротких замыканий нет, подключаю карту к ЛБП с ограничением тока 2А и проверяю, работает ли питание видеопамяти.
Итак:

Есть. Осциллограмма отличная.

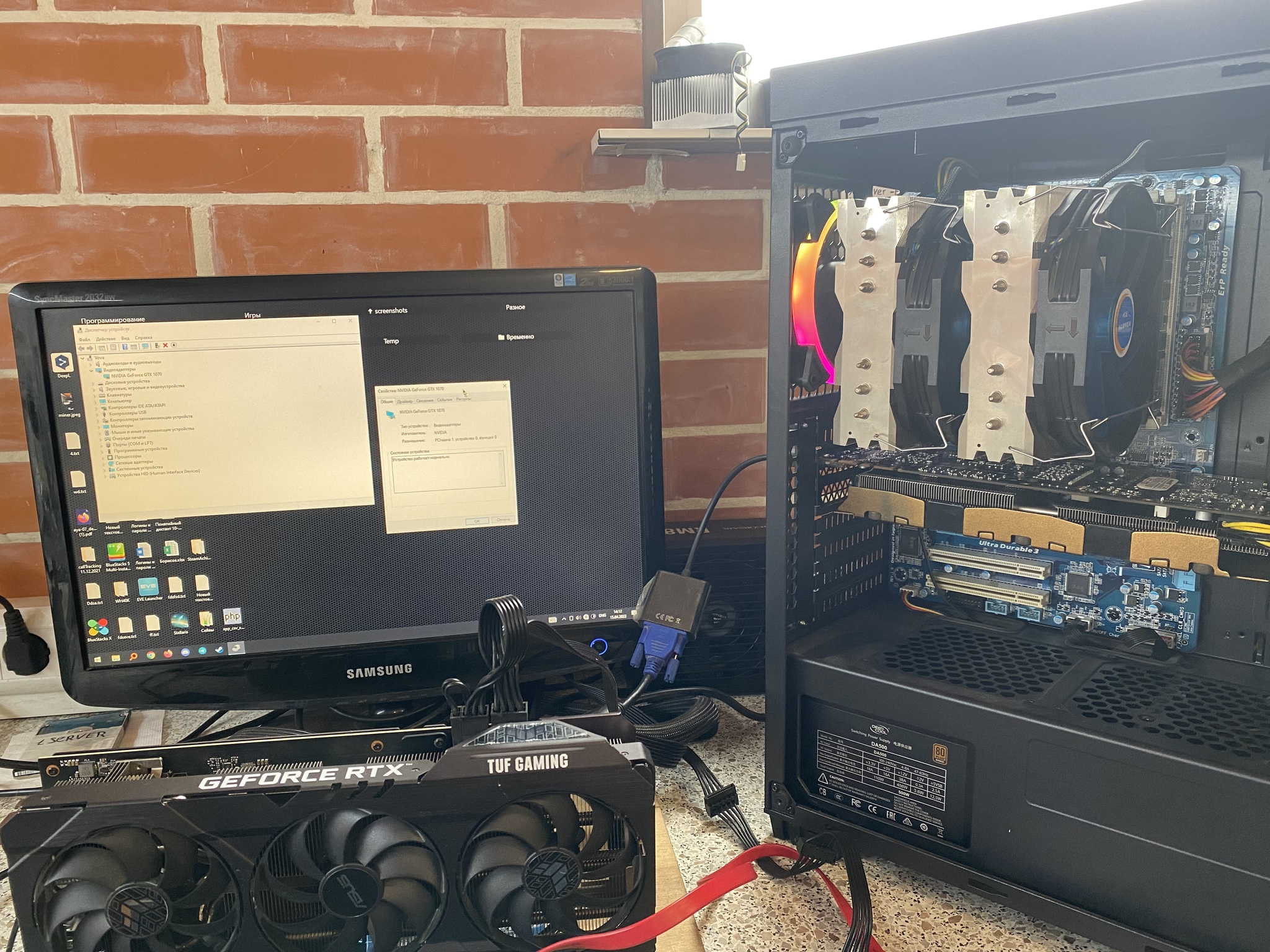

Но при запуске карты в стенде, она инициализировала, но вместо изображения показывала белый экран.
Фото к сожалению нет.

Еще раз внимательно перепроверив визуально и с мультиметром, обнаружил, что один из двух транзисторов просто не работает.

Обнаружил Обрыв между ШИМ контроллером и затвором сдвоенного транзистора:

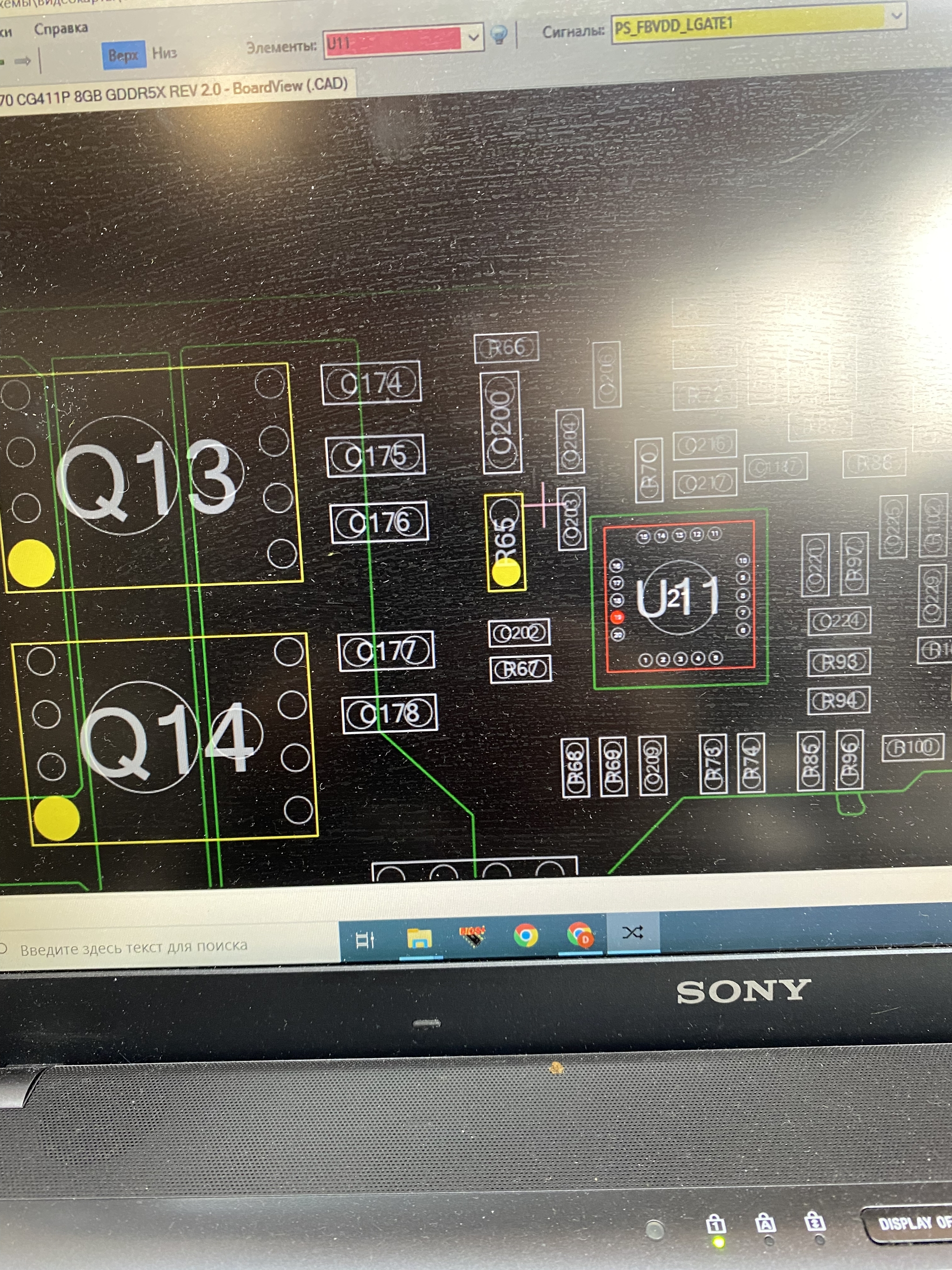

По схеме это выглядит так:

Обрыв нашел довольно быстро. Когда устранял прогар, заодно устранил и управление этим транзистором.
Но это не проблема, восстанавливаю:

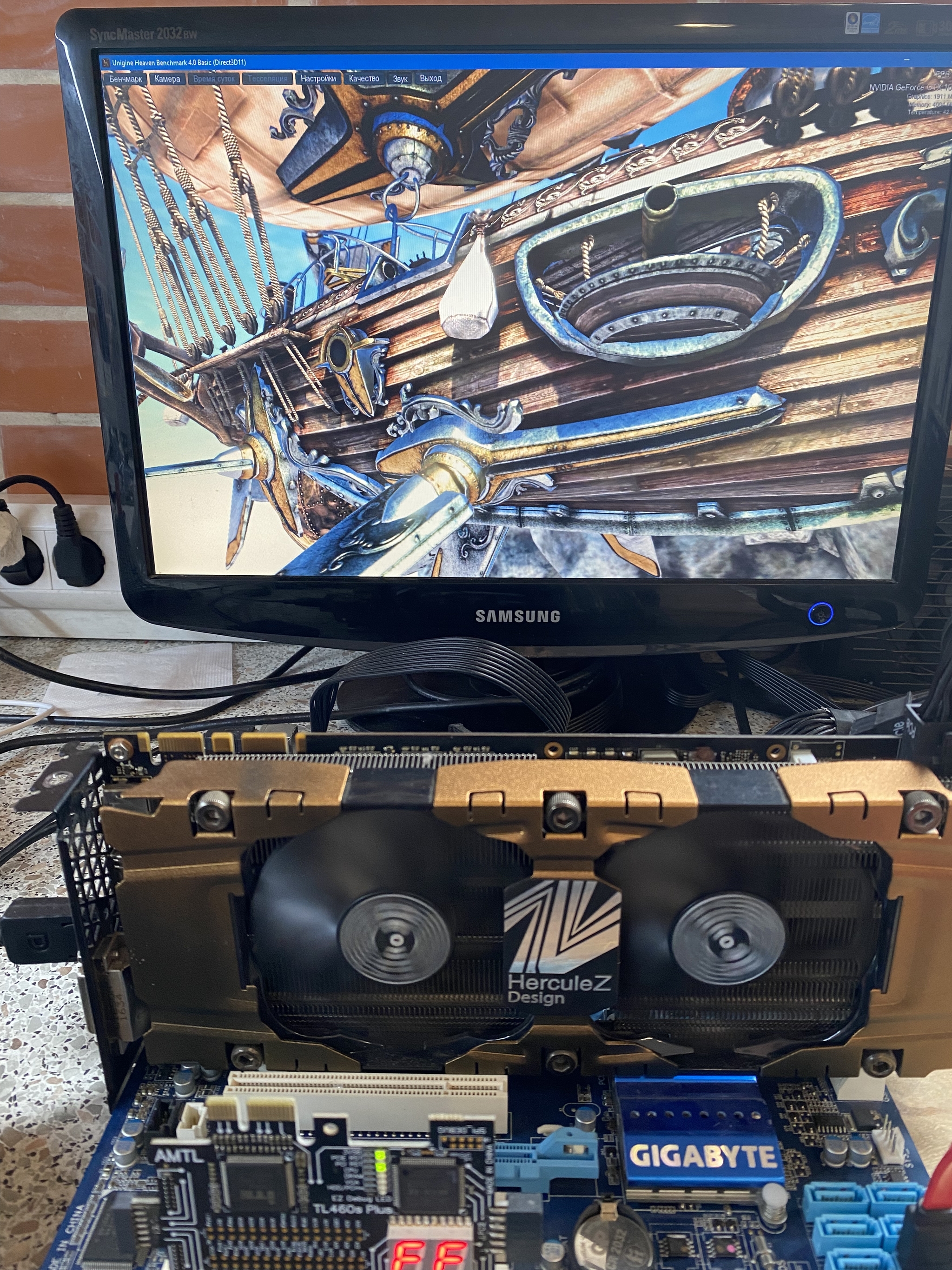

И уже после этого, карта стала нормально работать:

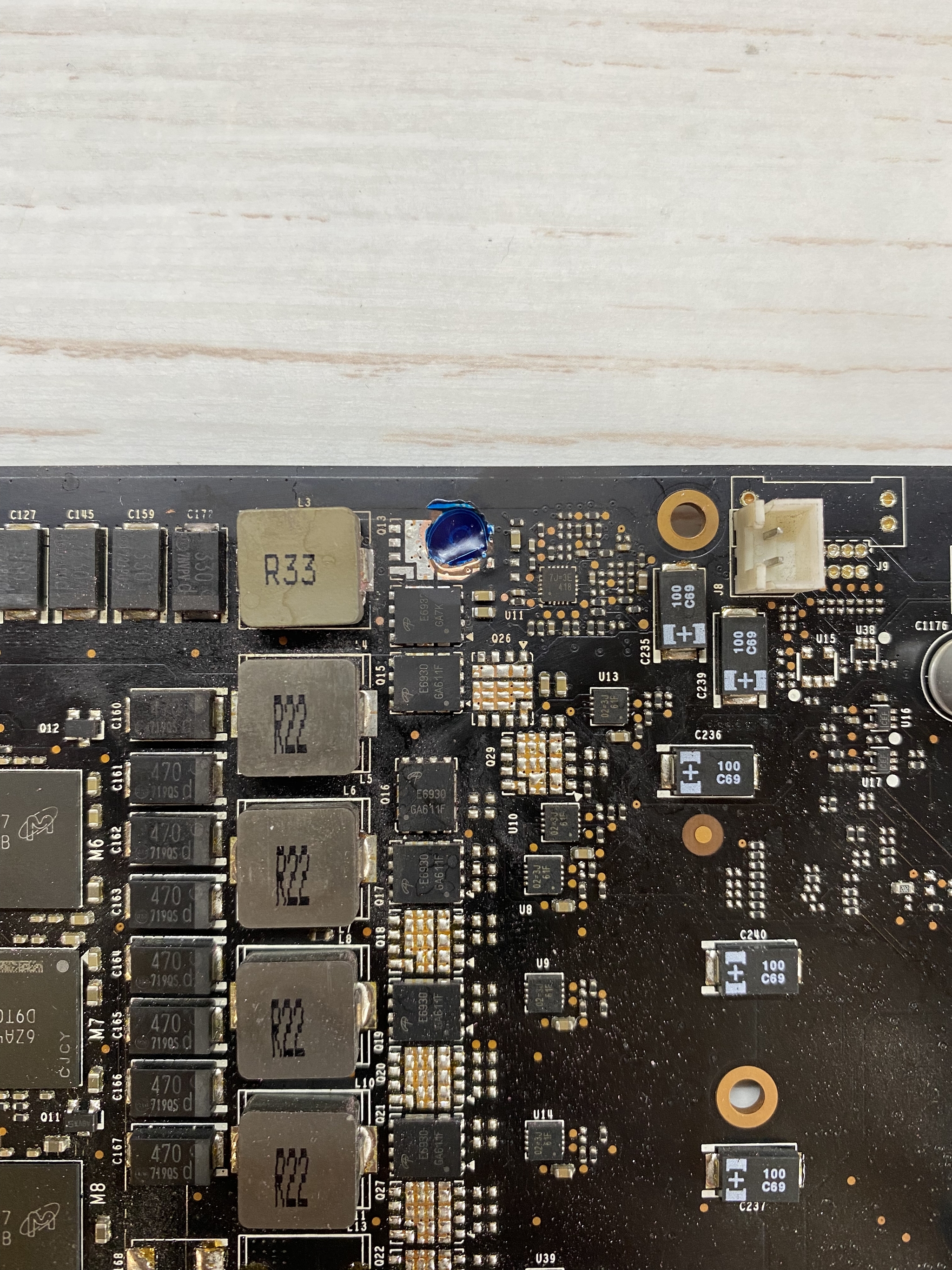

После тестирования заливаю УФ маской на всякий случай:

Затем очищаю карту от крошек текстолита после удаления прогара, меняю термопасту и прочее.
В общем привожу в нормальный вид и проверяю карту в ПК клиента:

Всё хорошо.

На этом ремонт окончен.
Москва.
