Ответ на пост «Самый большой в мире плавучий кран "Hyundai 10000"»1
В середине прошлого года два 1 600-тонных портальных подъемных крана Goliath, работающие на судостроительной верфи компании Hyundai Heavy Industries, получили весьма мощное "подкрепление". Этим подкреплением стал новый плавучий подъемный кран Hyundai-10000, способный поднимать и перемещать груз, в шесть раз более тяжелый, чем могут поднимать упомянутые выше портальные краны. В настоящее время кран Hyundai-10000 уже был задействован для перемещения огромных и массивных структур, к примеру, узлов морских бурильных платформ Aasta Hansteen, которые строятся по заказу норвежской компании Statoil.
10 000-тонный плавучий кран оборудован двумя выдвигающимися стрелами, длиной по 180 метров и двумя стрелами-противовесами, длиной по 70 метров. Подъем грузов осуществляется при помощи 16 главных лебедок и 8 дополнительных лебедок. Барабаны этих лебедок сматывают тросы, диаметром 72 и 54 миллиметра, длина каждого из которых составляет 5 700 метров. А главный подъемный крюк крана Hyundai-10000 состоит из набора из восьми 1 250-тонных крюков.
Энергию, требующуюся для работы этого "монстра" вырабатывают четыре основных генератора, мощностью в 2 200 кВт. Когда кран работает, находясь в гавани и подключившись к энергетической сети, пики его потреблении сглаживаются энергией, вырабатываемой двумя дополнительными генераторами, мощностью по 600 кВт. А в качестве аварийно-резервного генератора на кране установлен один 100-киловаттный генератор.
Конструкция подъемного механизма крана Hyundai-10000 рассчитана таким образом, что он сможет удержать свой груз даже в самой чрезвычайной ситуации. В случае подъема и транспортировки особо тяжелого и габаритного груза специальные цистерны заполняются забортной водой для придания крану дополнительной массы и устойчивости. За счет этого кран способен поддерживать угол крюка, равный 15 градусам, со стороны любого из бортов, и 20 градусов - со стороны кормы.
Система автоматического управления, использующая различные датчики, лазеры и камеры, способна автоматически поддерживать положение крана с точностью до 100 миллиметров даже тогда, когда кран поднимает груз, размером в 50 метров.
"Раньше, имея в своем распоряжении 1 600-тонные Goliath-ы, мы могли строить и перемещать только относительно небольшие модули. Это означает, что наши рабочие должны были выполнять в пять раз больше операций по перемещению, монтажу и установке этих модулей" - рассказывает Пак Джонг-бонг (Park Jong-bong), руководитель одного из отделов компании Hyundai Heavy Industries, - "Теперь же мы можем собрать один 8 000-тонный модуль, переместить его туда, куда надо, и сразу установить его на место с высокой точностью".
Показать полностью
3

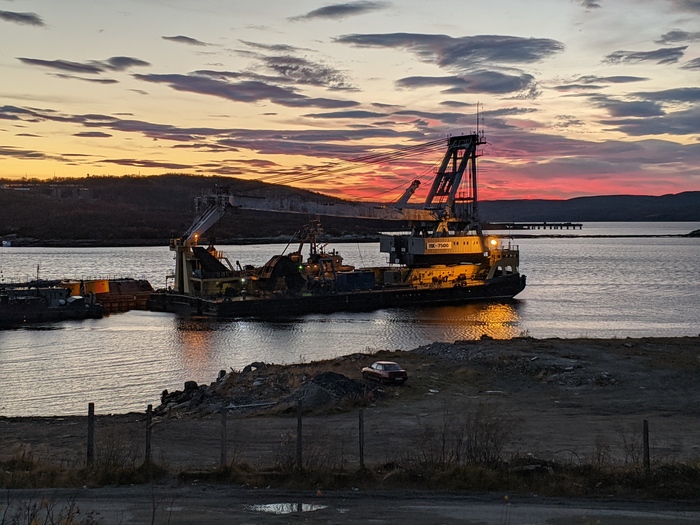

Плавучий кран
Снято на Xiaomi MI8, GCam, HDR 25 кадров
В Астрахани заложили плавкран для Каспийской флотилии
27.07.2019 В Астрахани заложили уникальное крановое судно для Каспийской флотилии Это первый астраханский проект для российского оборонного ведомства, способный перемещать грузы весом более 150-ти тонн. Строить его будут «под ключ» на производственной площадке судостроительного завода имени Ленина.
«Это − энерговооруженное судно, с полноповоротным 150-тонным краном, вооружённое всем современным оборудованием, в том числе − навигационным, хорошими ходовыми характеристиками, автономностью. Это самый сложный объект, который будет построен на этом предприятии. У нас вполне хватит компетенции построить этот объект „под ключ“ и сдать его заказчику вовремя», − отметил директор ООО «Марис» Андрей Вакуленко.
Сроки сжатые. Завершить строительство намерены уже в ноябре 2020 года. Судно крупногабаритное: водоизмещение — 2 тысячи тонн. Специально под этот заказ был построен уникальный плавучий док.
Показать полностью
В Санкт-Петербурге спущен на воду плавучий кран СПК-54150
В Санкт-Петербурге Российским производителем 31 августа был спущен на воду самоходный плавучий кран СПК-54150 — 11-й плавкран проекта 02690, предназначенный для вспомогательного флота ВМФ России.
Серия:
Зав. № 900 — спущен 06.05.2014 — передан 28.11.2014 — СПК-19150 (СФ)
Зав. № 901 — спущен 30.05.2014 — передан 28.11.2014 — СПК-37150 (СФ)
Зав. № 902 — спущен 24.06.2014 — передан 03.07.2015 — СПК-42150 (ТОФ)
Зав. № 903 — спущен 02.08.2014 — передан ?.08.2015 — СПК-43150 (ТОФ)
Зав. № 904 — спущен 03.04.2015 — передан в 2016 году — СПК-44150 (ТОФ)
Зав. № 905 — спущен 21.04.2015 — передан в 2016 году — СПК-45150 (СФ)
Зав. № 906 — спущен 07.05.2015 — передан в 2016 году — СПК-49150 (БФ)
Зав. № 907 — спущен 05.10.2015 — передан в 2016 году — СПК-50150 (БФ)
Зав. № 908 — спущен 08.04.2016 — передан в 2016 году — СПК-46150 (ЧФ)
Зав. № 909 — спущен 16.11.2017 — СПК-53150
Зав. № 910 — спущен 31.08.2018 — СПК-54150
Технические характеристики:
Водоизмещение: 2000 т.
Главные размерения: длина — 50 м, ширина — 22 м.
Максимальная скорость хода: 6 узлов
Грузоподъёмность: 150 тонн
Дальность плавания: 3500 миль
Автономность: 10 суток
Экипаж: 22 человек
Показать полностью
Самый большой в мире плавучий кран.
В середине прошлого года два 1 600-тонных портальных подъемных крана Goliath, работающие на судостроительной верфи компании Hyundai Heavy Industries, получили весьма мощное "подкрепление". Этим подкреплением стал новый плавучий подъемный кран Hyundai-10000, способный поднимать и перемещать груз, в шесть раз более тяжелый, чем могут поднимать упомянутые выше портальные краны. В настоящее время кран Hyundai-10000 уже был задействован для перемещения огромных и массивных структур, к примеру, узлов морских бурильных платформ Aasta Hansteen, которые строятся по заказу норвежской компании Statoil.
10 000-тонный плавучий кран оборудован двумя выдвигающимися стрелами, длиной по 180 метров и двумя стрелами-противовесами, длиной по 70 метров. Подъем грузов осуществляется при помощи 16 главных лебедок и 8 дополнительных лебедок. Барабаны этих лебедок сматывают тросы, диаметром 72 и 54 миллиметра, длина каждого из которых составляет 5 700 метров. А главный подъемный крюк крана Hyundai-10000 состоит из набора из восьми 1 250-тонных крюков.
Энергию, требующуюся для работы этого "монстра" вырабатывают четыре основных генератора, мощностью в 2 200 кВт. Когда кран работает, находясь в гавани и подключившись к энергетической сети, пики его потреблении сглаживаются энергией, вырабатываемой двумя дополнительными генераторами, мощностью по 600 кВт. А в качестве аварийно-резервного генератора на кране установлен один 100-киловаттный генератор.
Конструкция подъемного механизма крана Hyundai-10000 рассчитана таким образом, что он сможет удержать свой груз даже в самой чрезвычайной ситуации. В случае подъема и транспортировки особо тяжелого и габаритного груза специальные цистерны заполняются забортной водой для придания крану дополнительной массы и устойчивости. За счет этого кран способен поддерживать угол крюка, равный 15 градусам, со стороны любого из бортов, и 20 градусов - со стороны кормы.
Система автоматического управления, использующая различные датчики, лазеры и камеры, способна автоматически поддерживать положение крана с точностью до 100 миллиметров даже тогда, когда кран поднимает груз, размером в 50 метров.
"Раньше, имея в своем распоряжении 1 600-тонные Goliath-ы, мы могли строить и перемещать только относительно небольшие модули. Это означает, что наши рабочие должны были выполнять в пять раз больше операций по перемещению, монтажу и установке этих модулей" - рассказывает Пак Джонг-бонг (Park Jong-bong), руководитель одного из отделов компании Hyundai Heavy Industries, - "Теперь же мы можем собрать один 8 000-тонный модуль, переместить его туда, куда надо, и сразу установить его на место с высокой точностью".
БМ выдал материал не связанный с информацией в посте.
