Твердотельный тепловой насос на элементах Пельтье
Делаем тепловой насос на элементах Пельтье - прорывная технология! Доделываем тестовый водоблок, смотрите, будет много интересного !
Для связи с Дмитрием dpk@dplabs.ru
Лазерная резка, металлообработка на заказ —https://metalpro.tech/
Коммерческие заказы на ЧПУ обработку
order@dplabs.ru
+79857770928
Четырёхлопастной вентилятор для печи или камина
Помогает равномерно распределить тепло в помещении. Работает на модуле Пельтье, от тепла самой печи.
Взято из телеги Мужской AliExpress
Показать полностью
Не охлаждает холодильник для вина. Пельтье. Временно решено
Здравствуйте! Приобрел себе б/у термохолодильник для созревания в нем сыра. Купил его с проблемами не охлаждал меньше 18 гр. Первым делом проверил термоэлемент TEC1-12706 от БП компьютера, разность температур между сторонами горячая/ холодная есть. От штатного БП холодильника тоже все в порядке. Продул радиаторы собрал. Заменил кулер на горячей стороне, т.к. клинил и гудел. Запуск опять не ниже 18, проверил термосопротивление, показания температуры корректны. Пока искал в чем проблема увидел что кулер внутри с холодной стороны стоит, на клин проверял крутился легко, просто стартует раз через раз . Подмена заведомо рабочим ничего не дала. Замеряю напряжение на разъеме на фото № 1: всего от 3V а кулер на 12.. На плате БП был еще 1 свободный 2pin разъем на вентилятор №2(замерил 12V) переткнул холодный вентилятор туда. Все работает. Схема работает, при достижении нужной температуры напряжения и ток снижаются, переходит в режим поддержания температуры. Просто стало интересно почему на 12V кулер приходит всего 3, кстати без вентилятора на разъеме №1 18V.
Просело питание по этому кулеру или просто там ранее стоял кулер на 3V и его не глядя заменили на 12V(следов вскрытия особо не заметил).
Что подскажите? или пока работает лучше не лезть?
Показать полностью
1
Автохолодильник на элементе Пельтье, своими руками
Собираетесь на пляж, в горы или другое длительное путешествие? Тогда вам не обойтись без провизии! А чтобы продукты не испортились раньше времени, вам потребуется переносной холодильник. В некоторых случаях будет достаточно хладоэлементов или попросту сухой заморозки. А в некоторых случаях необходимо вмешательство науки физики) Так как с физикой во многих школах напряжёнка, детям опыты показывают буквально на пальцах - то есть дистанционное обучение. Это сейчас было не про ненормальные групы в вайбере где учителя приспосабливаются диктовать свои условия, а ученики обороняются прикрываясь техническим занавесом. И все его дружно ругают!) Я о нормальном дистанционном обучении, где люди могут чему то научиться, наблюдая практические опыты и набираясь знаний. Вернёмся к нашим варанам))) Так что же для жаркой пустыни нужно для самостоятельного создания небольшого холодильника, который будет морозить и сохранять холод? Понадобится элемент Пельтье мощный кулер на нагревательный радиатор. Корпусом станет собственноручно собранная конструкция из пенополистирола, пенопласта или любого другого материала. При наличии всех перечисленных предметов, минимальных навыков работы с техникой, времени и желания повторить опыт самостоятельной сборки холодильника сможет каждый. Смотрите как вышло у меня.
Показать полностью
1
Как получить -30 градусов в домашних условиях
Задача по получению низкой температуры возникла при исследовании частотных свойств кварцевых резонаторов. Такие характеристики нелинейные, поэтому довольствоваться только доступными температурами недостаточно.
Я уже провел опыты по непрерывному охлаждению резонаторов от температуры +24 до температуры -18 градусов, используя морозильную камеру. Теперь, наиболее интересные экземпляры, я остужу до температуры -30 градусов, используя элемент Пельтье, и максимальный холодильный режим в морозилке.

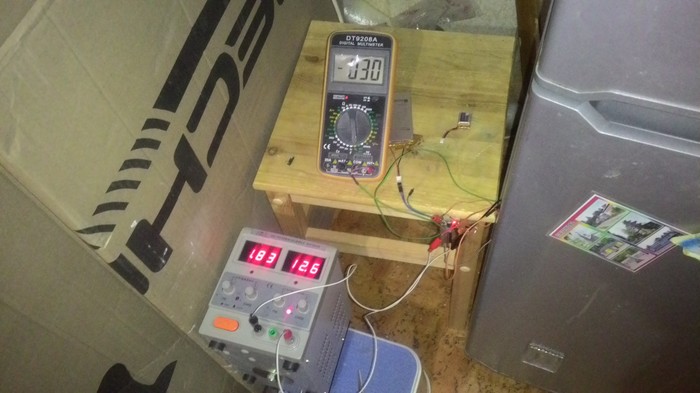

Отметим здесь, что КПД элемента Пельтье снижается, со снижением температуры окружающей среды. Так в помещении с температурой +24 градуса, температура холодной пластины снижалась до +10 градусов, т.е. на 14 градусов! (Напряжение 12В, ток около 2 А).
При работе внутри морозильной камеры, температура на холодной стороне модуля опустилась с -24 до -30 градусов, т.е. всего на 6 градусов! (это гораздо меньше, чем могут утверждать характеристики такого элемента - обещают десятки градусов).

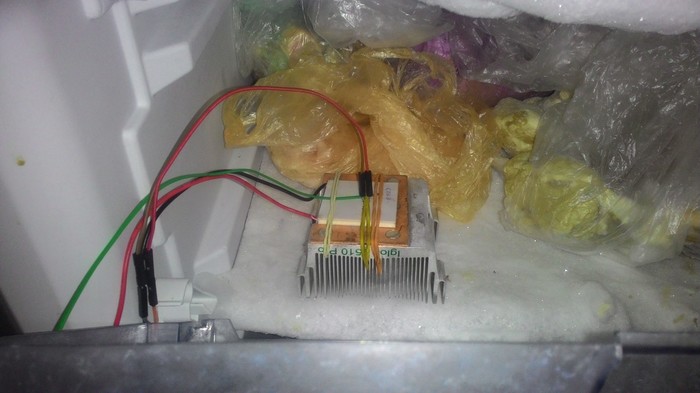

Сборка в морозильнике:
Для примера приведу изображение снятой характеристики для кварца на 25 МГц SMD03225C4
Кварц или X-tal. Ножки припаяны.
Характеристики:
На верхнем графике виден переход через точку максимальной частоты, далее снижение. На нижнем графике первый наклонный вниз участок - линейное охлаждение резонатора, именно тут можно оценить коэффициент частота/температура для теоретической оценки частоты при более низких температурах. Дальнейшее повышение частоты связано с началом насыщения элемента и передачи тепла с "горячей" поверхности на холодную. Последний участок роста частоты - элемент Пельтье обесточен, что вызвало еще больший приход теплоты снизу и нагрев резонатора.
Показать полностью
5
Генератор электроэнергии на элементах Пельтье
1 часть (теория):
2 часть (сборка):
С наступающим Новым годом, уважаемые зрители!
(3 часть в процессе)
Показать полностью
1
Зима на нескольких квадратных сантиметрах или тест элементов Пельтье.
Наконец пришли мои долгожданные элементы Пельтье(заказывал 4, пришло пока 2). Один TEC1 12706 рассчитанный на 12V и второй SP1848-27145, судя по описанию и немногочисленным даташитам на 5V.

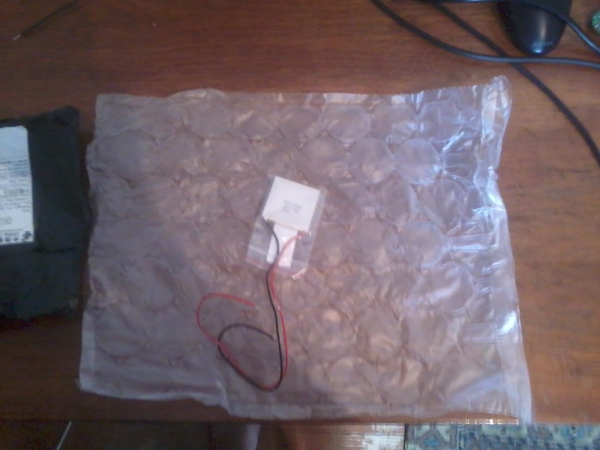

В огромный пакет был запакован второй элемент (ссылки на товар в комментариях).

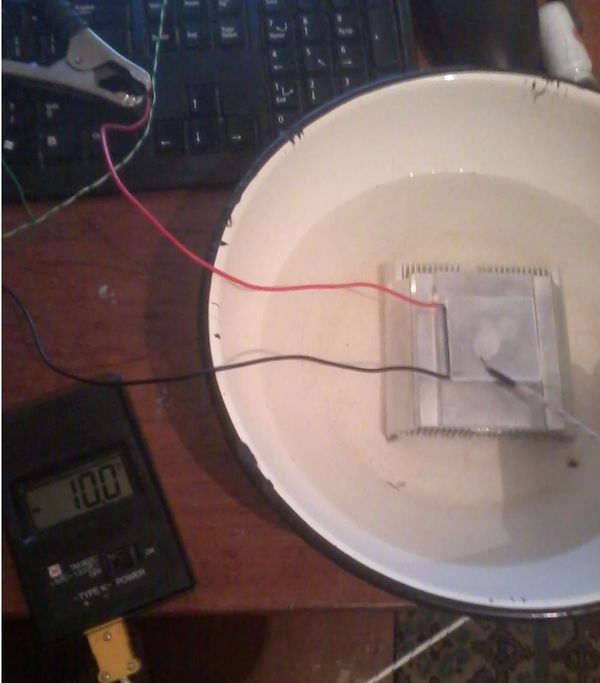

Нашёл два процессорных радиатора, один даже с вентилятором, намазал термопасты и.. результат не впечатлил, температура прилично так опускается, но, когда пельтье работает на 12 вольтах, вентилятор не успевает отводить тепло и радиатор быстро нагревается. Было решено сделать водяное охлаждение. Снял вентилятор и окунул радиатор с TEC1 12706 в воду.

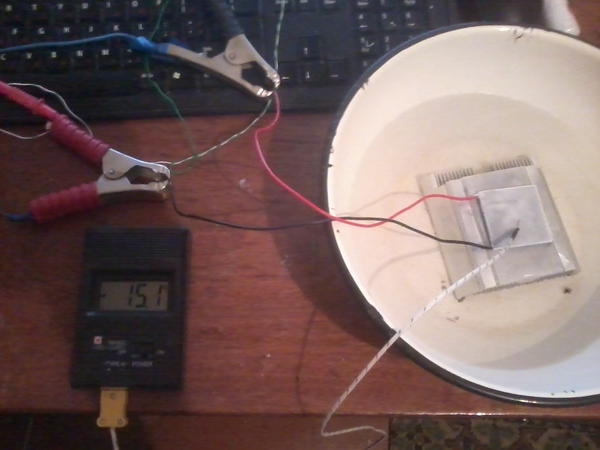

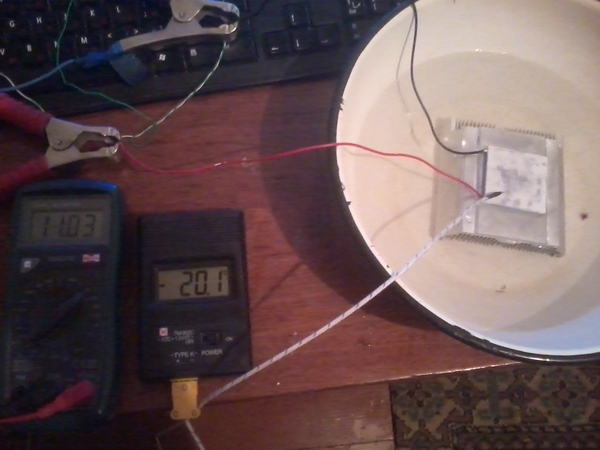

Следующим был SP1848-27145. В описании на али и в даташитах было написано, что рабочее напряжение 5V. Ну ок, приклеил пельтьешку термопастой на радиатор, поставил в воду, подал 5V, и получил жалкие 0 градусов. Возмущённый таким результатом, я решил выжать из него всё и дал 12В.
-20, и это при комнатной температуре 29 градусов!

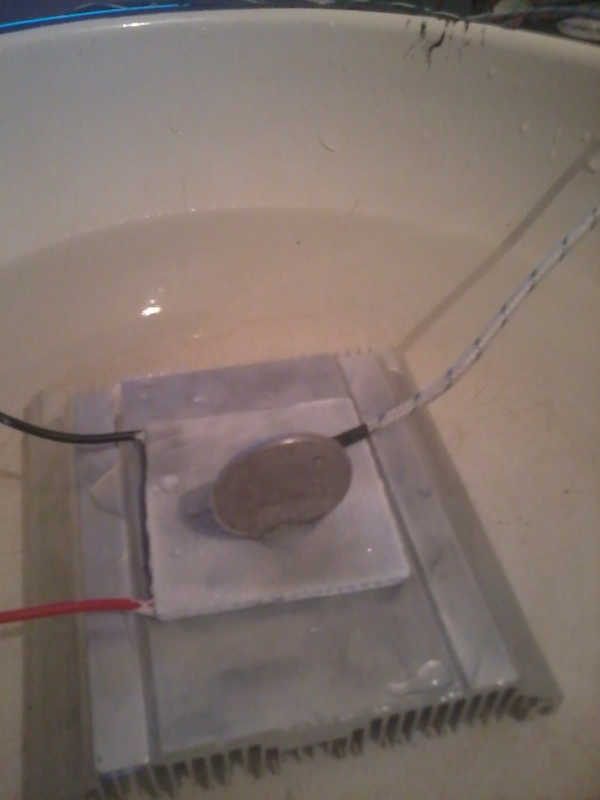

Оба элемента пельтье превращают каплю воды в лёд меньше, чем за пол минуты. После экспериментов вода нагрелась до 36 градусов.
Где можно это использовать? Пельтье идеально подойдёт для охлаждения/нагрева напитков, для портативных холодильников, ведь при работе не в полную мощность, для его охлаждения будет хватать обычного процессорного кулера. Также, хоть это и не лучшая идея, я хочу попробовать сделать на нём мини-кондиционер.
На этом всё, спасибо, если дочитали.
P.S. питал блоком питания компьютера, ток замерять не было возможности, т.к. эта функция в мультиметре оказалось сломанной(
