Печь отлично справляется с обогревом небольшого домика 12 кв.м.

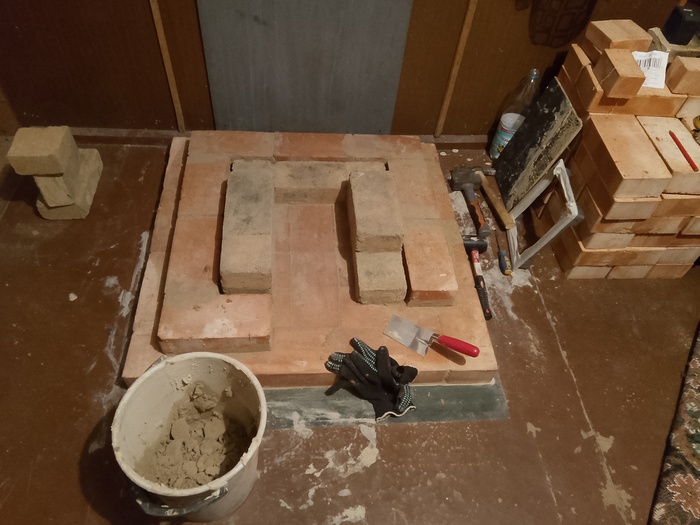

Первый ряд на огнеупорную плиту
Формируем зольник и устанавливаем дверцу поддувала

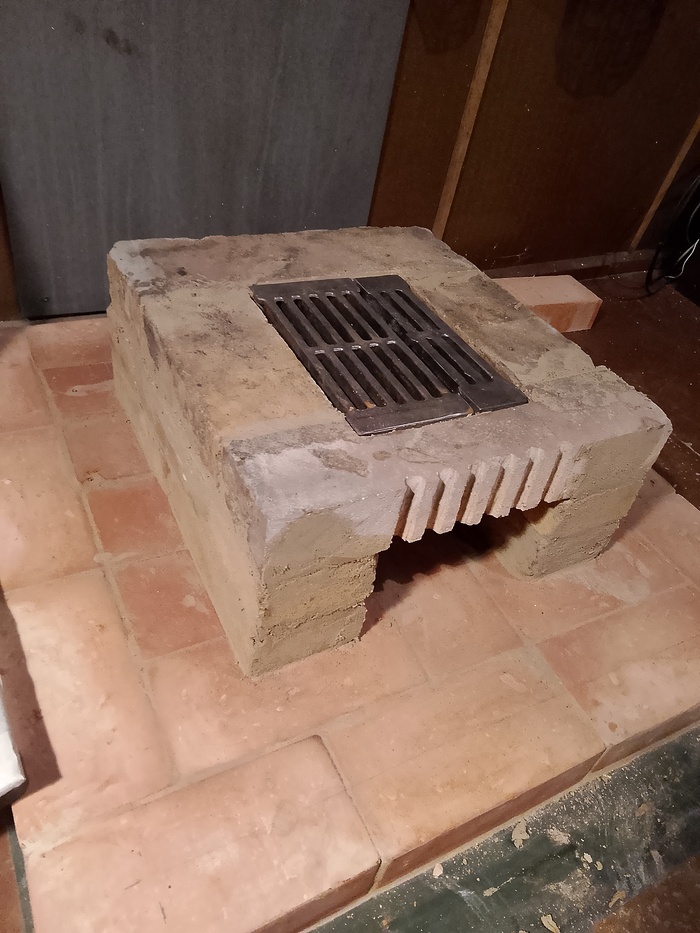

Примеряем колосник

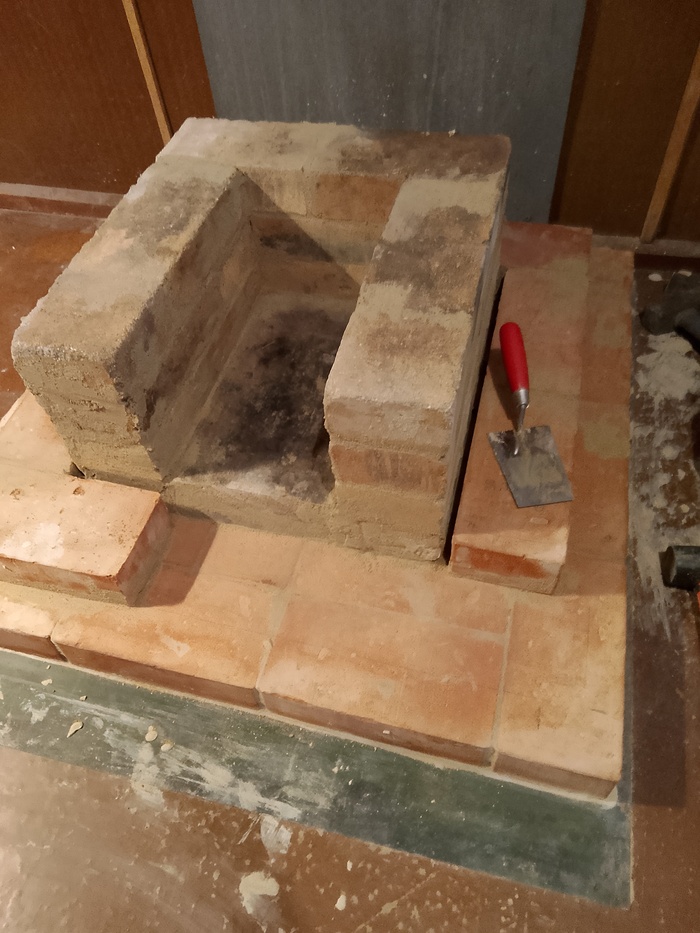

Начинаем формировать топочное ядро из шамота
Крепим топочную дверку

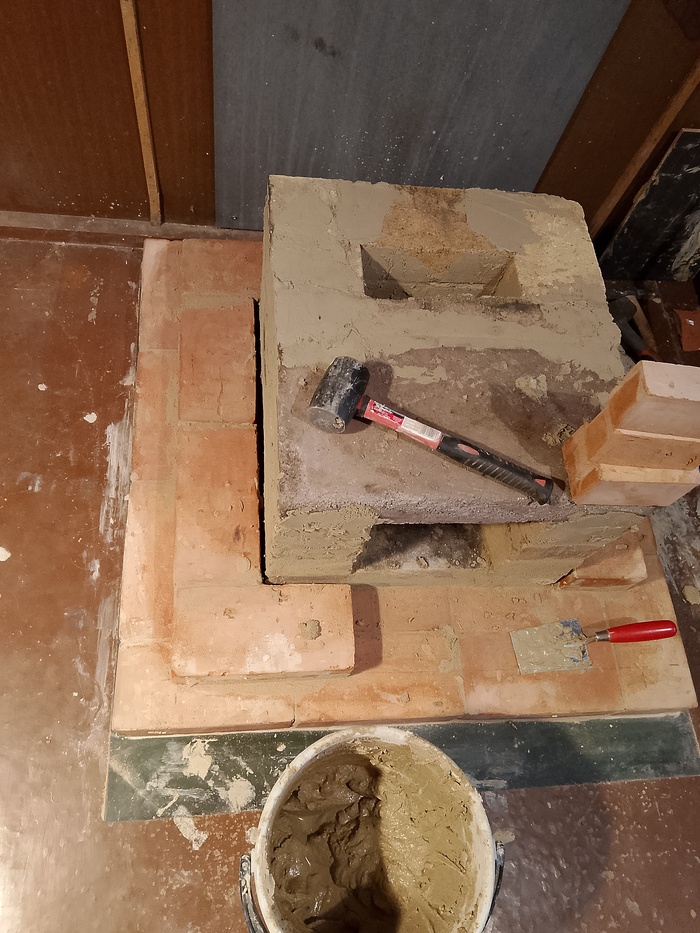

Закрыли топочное ядро и выкладываем колпак. Крепим дверцы прочисток. Часть фоток потерялась

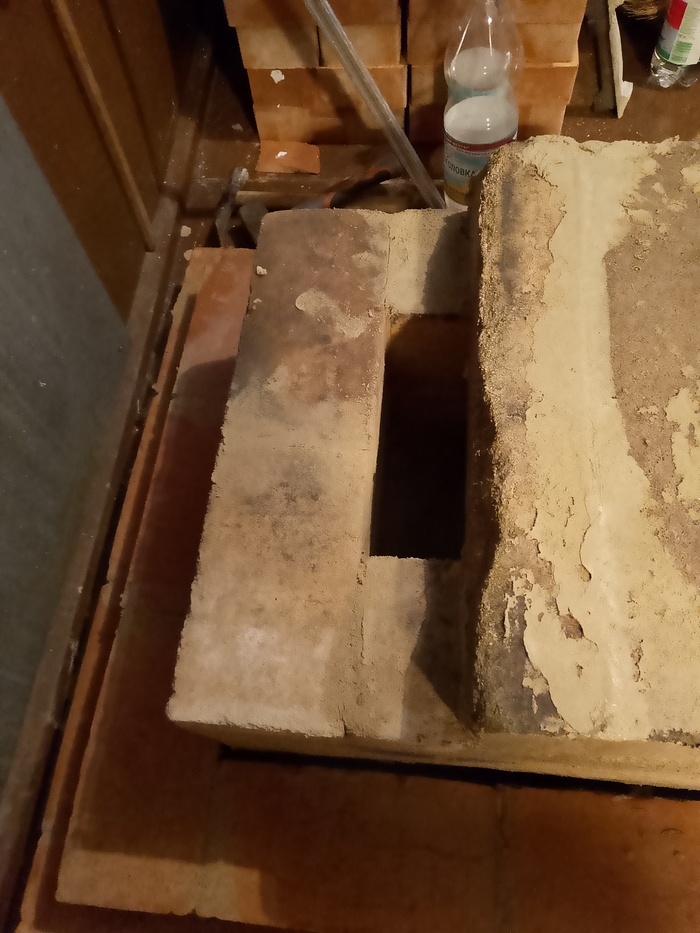

Дальше формируем дымоход и устанавливаем вьюшки.
Вы там как, готовы к осенним распродажам? Чтобы не пропустить самые интересные и выгодные предложения, подпишитесь на полезный телеграм-канал Пикабу со скидками. Да, Пикабу не только для отдыха и мемов, но и для экономных покупок!
В «Пикабу Скидки» вы найдете актуальные предложения:
• доставки еды (KFC, Delivery Club, «Папа Джонс»);
• книги («Читай-город», «Литрес», Storytel);
• услуги и сервисы («Делимобиль», Boxberry, «Достависта»);
• маркетплейсы и гипермаркеты (Ozon, «Ашан», «Яндекс.Маркет»);
• одежда и обувь (Adidas, ASOS, Tom Tailor)
• бытовая техника и электроника («М.Видео», «Связной», re:Store);
• товары для дома (IKEA, «Леруа Мерлен», Askona);
• косметика и парфюмерия («Л’Этуаль», «Иль де Ботэ», Krasotka Pro);
• товары для детей («Детский мир», TOY, Mothercare);
• образование («Нетология», GeekBrains, SkillFactory);
• аптеки и здоровье (Linzi.ru, iHerb, интернет-аптека 36,6);
• и еще куча-куча всего.
И буржуйка тоже!
Печки с выставки в Меншиковском дворце, Санкт-Петербург, 2017 год.
Друзья, хочу показать вам порядовку проекта небольшой отопительной печи!
Габариты нижнего ряда: 770мм*1270 мм
Габариты основного массива: 630мм*1140 мм
Обогреваемое помещение: до 30 кв.м.
Количество кирпичей: 730 шт.
Режимы работы: летний, зимний
Схема движения газов - канальная
Изображение печи ⬇⬇⬇
Порядовка ⬇⬇⬇
На 3 ряду выкладываем шамотный кирпич под топочную
На 4 ряду оставляем место под топочную и прочистную дверки. Шамотный кирпич кладем ребром.
Посадочный размер прочистной дверки 140мм*140мм
Посадочный размер топочной дверки 325мм*290мм (можно заменить на дверки меньшего размера 250мм*280мм)
На 6 ряду разделяем канал
На 8 ряду перекрываем топочную дверцу
В центральной перегородке оставляем зазоры
Так это выглядит
На 12 ряду частично перекрываем топочную и канал
На 13 ряду полностью перекрываем топочную и левый канал
Кладем еще один ряд шамотным кирпичом
На 15 ряду ставим прочистную дверцу (Посадочный размер 140мм*140мм)
На 17 ряду перекрываем прочистную дверцу
На 18 ряду разделяем канал
На 24 ряду частично перекрываем канал и ставим задвижку
На 26-27 рядах устанавливаем прочистную дверку (Посадочный размер 140мм*140мм)
На 28 ряду перекрываем прочистную дверцу
На 29 ряду частично перекрываем канал
На 30 ряду закладываем металлические уголки
На 31 ряду перекрываем уголки красным кирпичом с выступом по контуру печи (примерно на 32 мм)
На 32 ряду делаем дополнительный выступ по контуру (примерно на 32 мм)
На 33 ряду начинаем выкладывать трубу и устанавливаем задвижку
Печь в разрезе
На нашем YouTube канале есть видео со сборкой модели данной печи и её работой в разрезе:
Если есть вопросы, комментируйте
Кому удобнее в соц. сетях:
ВК - https://vk.com/proektmangal
Инстаграм - https://www.instagram.com/proektmangal/
Канал на Youtube с порядовками печей - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w
Хочу показать порядовку данного комплекса барбекю, который мы выложили в фермерском хозяйстве "Белые Пашни" (Екатеринбург)
Габариты: 4710мм*1020мм
Количество кирпича: 2700 штук
Размер мангала: 890мм*630мм
Размер плиты: 512мм*512мм
Включает: камин-мангал, казан до 12 литров, столешницу, дровницу, лежанку
Проектировщик: PechnikovYarik
Исполнитель: PechnikovYarik
Видео с порядовкой и кладкой:
https://youtu.be/aLQQdcS9H4I
Порядовка ⬇⬇⬇
На 3 и 4 ряду формируем канал и зольную камеру. Закладываем лещадку (шамотный кирпич)
На 5 ряду частично перекрываем канал и зольную камеру ( ярким цветом отмечены кирпичи соединенные шпилькой)
На 5 и 6 ряду по контуру мангала выкладываем фигурный кирпич (на объекте дополнительный нижний ряд)
На 6 ряду устанавливаем колосник и выкладываем кирпич резаный под 45 градусов
На 7 ряду начинаем формировать топочную и верхнюю часть мангала.
Перекрываем канал под лежанкой
На 8 ряду выкладываем лежанку шоколадным кирпичом
На 9 ряду начинаем выкладывать стенку на лежанке и выводим канал из топочной
На 11 ряду перекрываем дверцу и вывод канала топочной. Закладываем металлические уголки под столешницу
На 12 ряду выкладываем контур под столешницу фигурным кирпичом
На 13 ряду выкладываем столешницу и устанавливаем чугунную плиту
Подготавливаем кирпич под перекрытие мангала
На 14 - 16 ряду делаем перекрытие
С 21 ряда начинаем сужать канал камина
Продолжаем сужать канал до 25 ряда
На 26 ряду ставим поворотные задвижки
На 27 ряду объединяем каналы в общий и выкладываем контур шоколадным кирпичом
28 ряд выкладываем шоколадным кирпичом
Далее 4 ряда выкладываем общий канал + 2 ряда шоколадным кирпичом
Далее выкладываем трубу и можно разжигать
Если есть вопросы, комментируйте
Кому удобнее в соц. сетях:
ВК - https://vk.com/proektmangal
Или инстаграм - https://www.instagram.com/proektmangal/
Также выкладываю порядовки на Youtube - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w
Интересно, как бы выглядела ваша «ласточка» в будущем: как грустная гопница или роковая трансформерша? Не ждите до 3019-го и создайте машину будущего уже сейчас.
