Как давно я этого хотел. 49 дюймов монитор (32:9) приехал, и первое, что я на него поставил...
p.s. Разрешение пришлось чуть сбавить до 3740x1052, в то при максимальном 5120:1440 запускает максимум на 4000 пикселей ширины :( Как это победить пока не осилил.
А вот так выглядит на максимальном разрешении, но рубит ширину :((
Прикольный мини-монитор ViewEdge Mini в стиле ретро-компьютера Macintosh. Имеет выход hdmi и встроенный аккумулятор. Ссылка на монитор.
В мою коллекцию попадают не только телевизоры, но и их братья по кинескопу. Сегодня мы рассмотрим черно-белый монитор для видеонаблюдения Videoman JHV-501
Такая цаца
Сам аппарат обладает функциями, которые присущи подобным мониторчикам, а именно:
- Возможность подключения нескольких камер с питанием от самого монитора
- Автоматическое переключение между ними. Время переключения может изменяться
Сбоку-сзади
Монитор имеет 5,5 дюймовую ЭЛТ, а также довольно компактные размеры и маленький вес. Предназначен он для работы в небольших системах наблюдения - к нему можно подключить только две камеры и записывающий видеомагнитофон (были специальные аппараты, которые могли записывать на одну видеокассету до 960 часов видео)
Органы управления
Все органы управления находятся спереди. Кнопки включения и переключения между камерами в свободном доступе, а всё остальное под откидывающейся крышкой. Под "все остальное" подразумеваются ручки настройки (слева направо)
- Громкости
- Контрастности
- Яркости
- Времени переключения между камерами
В пепелац засунули даже паршивый динамик и он там не просто так: обычно эти мониторы не продавались отдельно, а входили в комплект с камерой, которая была оснащена микрофоном (у меня есть такая система в сборе - когда-нибудь я расскажу о ней)
Вид сзади
Куда же подключаются камеры наблюдения? А для ответа на этот вопрос нужно развернуть монитор и мы увидим все его разъемы, а именно:
- Питание 17 вольт
- Переключатель режима просмотра камер на картинку с видика
- RCA коннекторы для ввода и вывода изображения на видеомагнитофон
- И два разъема очень похожих на S-video, но это впечатление обманчиво
Как раз в последние подключаются камеры. Четыре пина нужны для передачи видео, аудио и питания с общим минусом (землëй) на всë. К сожалению камер с таким штекером у меня нет, а колхозить не хочется
Черно-белый клип Black-а на черно-белом мониторе
Агрегат и без моего вмешательства находится в отличном состоянии и возможно никогда не использовался по назначению. Обошелся он мне всего в 200 рублей, что сущие копейки
Так как публикую пост в ретрогеймерском сообществе, то вот вам 16-ти битный Бетмен на магистр драйве
Кинескоп посажу так
Если есть вопросы - задавайте. Отвечу с большим удовольствием
Профессиональный ЭЛТ-видеомонитор Sony BVM D24E1WE - 24 дюйма.
BVM расшифровывается как Broadcast Video Monitor. Такие мониторы использовались на телестудиях и для цветокоррекции.
Внутри стоит кинескоп как в знаменитом элт мониторе для пк - Sony GDM-FW900, но видимая область кинескопа сужена маской c 16x10 до 16x9.
Видимая область в режиме 16x9 - 21 7/8 дюйма, в 4x3 - 17 7/8(у 20 дюймовых PVM/BVM -19 дюймов).
Разрешающая способность в режимах 16х9 и 4x3 - 1000 тв линий. У профессиональных мониторов около 600-800 тв линий, а у обычных телевизоров около 300.
Монитор Multiformat - имеет поддержку 15khz (240p/480i), 31khz (480p), 33khz (1080i), 47khz (720p)
Этот аппарат из пред последнего поколения ЭЛТ мониторов компании Sony - 2005 года выпуска. Не имеет встроенного управления, в отличии от PVM или 9/14 дюймовых BVM и называется Display Unit - управление осуществляется с помощью контроллера Sony BKM-10r или BKM-11r, который приобретался дополнительно.
Имеет встроенный вход для подключения компонентного или RGBS сигналов, в отличии от последней А серии BVM. Для подключения композитного, s-video, компонентного и SDI/HD-SDI сигналов устанавливаются дополнительные опциональные карты в слоты расширений.
Несколько фото в NTSC 15khz-240p
Nintendo Famicom Disk System - Castlevania
Sony PS1 - Castlevania: Symphony of the Night
PC Engine Super CD-ROM² - Castlevania: Rondo of Blood
Super Nintendo - Super Mario World 2 - Yoshi’s Island
Sega Genesis - The Jungle Book
Sega Genesis - Disney’s Aladdin
Sega Genesis - MK3 Ultimate
Цветной дисплей IBM 5153. 13-дюймовый монитор, способный отображать шестнадцать цветов .
Выпускался с марта 1983 года.
IBM Color Display имеет следующие характеристики: Размер экрана: 13' ( по диагонали). Разрешение: 640 х 200 ( 320 x 200 с адаптером IBM Color / Graphics Monitor ) Цвета: 16 (красный, зеленый, синий, белый, желтый, черный, голубой, пурпурный, коричневый, светло-серый, темно-серый, голубой, светло- зеленый, светло-голубой, светло-красный , и светло-пурпурный) Все точки адресные.
Очень грустный день с вероятностью получить сердечный приступ от увиденного. Курьер доставил монитор, купленный на ebay в картонной коробке. Внутри коробки оказалось вот это. Виной всему плохая упаковка и не менее важный факт того, что за 30+ лет пластик, из которого сделан корпус, стал хрупким.
Назад дороги нет. Приступим к восстановлению корпуса, благо начинка и кинескоп в порядке.
Фанатам синей изоленты посвящается. Кроме того, был использован малярный скотч и суперклей. Важно было собрать все кусочки корпуса и кажется это удалось.
Так же, изнутри корпус проклеен углеволокном (карбон) и эпоксидной смолой.
Шпаклевка, грунтовка . . . В процессе.
Грунтовка для пластика, текстурная краска и близкие к оригинальным цвета возвращают нас к первоначальному состоянию.
После сборки и покраски.
Неподражаемый режим CGA и четвертая из серии Elite игра Elite: Dangerous ( анонс 1999 год выход 2014).
Цена данного аппарата без учета доставки от 400 евро!
ps. Оригинал поста - сообщения с форума, но оформление, компиляция и литературный перевод мое.
Модуль CRT монитора под 5 дюймовые отсеки мини тауэра =)
Монохром, цвет янтарный. Питание молекс от блока питания компьютера. ВГА кабель подключается к видеокарте штатным образом сзади.
Источник Реддит.

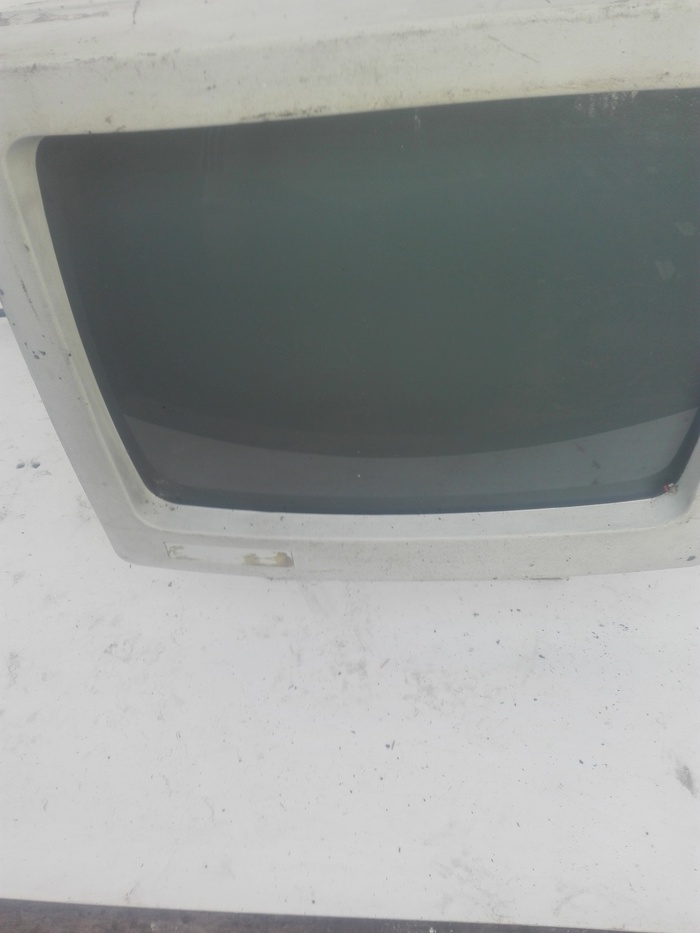

Откопал случайно в гараже. Включил,работает.
Видеонитор «Электроника МС 6105.04»
Производитель/фирма/страна: СССР
Данная модель монитора относится к классическим отечественным черно-белым мониторам серии «Электроника 6105», но с одним усовершенствованием – встроенным блоком питания. И в отличие от других мониторов этой серии он выполнен в корпусе.
Видеомонитор «Электроника МС6105» содержит следующие функциональные узлы: стабилизатор питающего напряжения; генератор строчной развертки; высоковольтный выпрямитель; генератор кадровой развертки; схему селекции и синхронизации; видеоусилитель; схему формирования динамической составляющей фокусирующего напряжения; электронно-лучевую трубку (ЭЛТ).
В видеомониторе применена ЭЛТ с электростатической фокусировкой и электромагнитным отклонением луча, имеющая разрешающую способность до 1000 телевизионных линий при условии динамической под фокусировки. Специальный приэкранный антибликовый фильтр обеспечивает устранение бликов от внешних источников света. Геометрические искажения ЭЛТ не более 4% благодаря применению специальной отклоняющей системы.
Конструктивно видео монитор выполнен в пластмассовом корпусе, имеет регулировку угла наклона экрана. Ручка для переноса видео монитора вмонтирована в корпус. Ручки регулировки яркости и контрастности расположены на задней панели. Электрическая схема видео монитора выполнена на одной печатной плате
Хотя первый Лазурь 714, пленочная клавиатура и программы на кассетах
