ЭЛТ монитор для видеонаблюдения⁠⁠

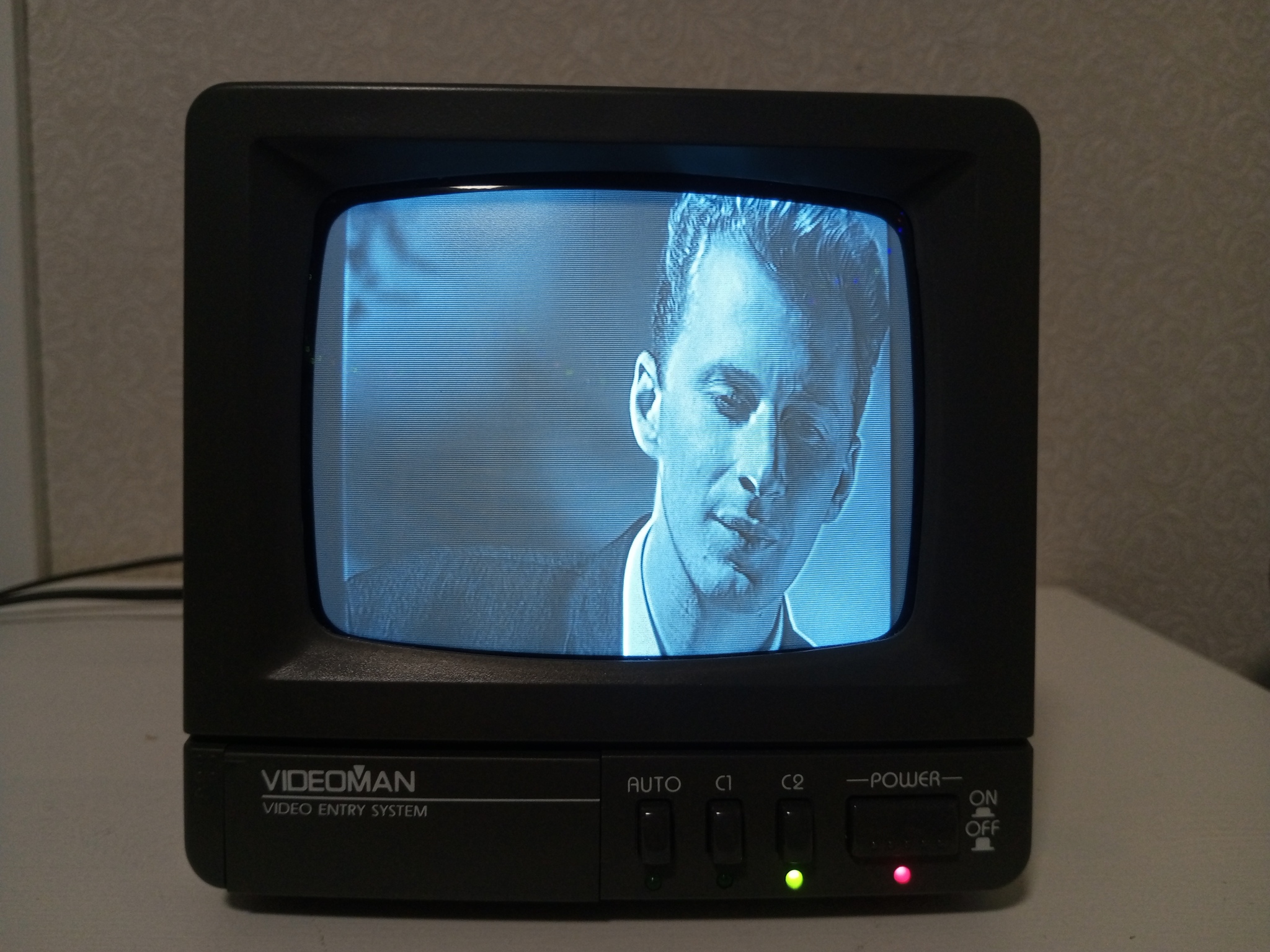

В мою коллекцию попадают не только телевизоры, но и их братья по кинескопу. Сегодня мы рассмотрим черно-белый монитор для видеонаблюдения Videoman JHV-501

Сам аппарат обладает функциями, которые присущи подобным мониторчикам, а именно:

- Возможность подключения нескольких камер с питанием от самого монитора

- Автоматическое переключение между ними. Время переключения может изменяться

Монитор имеет 5,5 дюймовую ЭЛТ, а также довольно компактные размеры и маленький вес. Предназначен он для работы в небольших системах наблюдения - к нему можно подключить только две камеры и записывающий видеомагнитофон (были специальные аппараты, которые могли записывать на одну видеокассету до 960 часов видео)

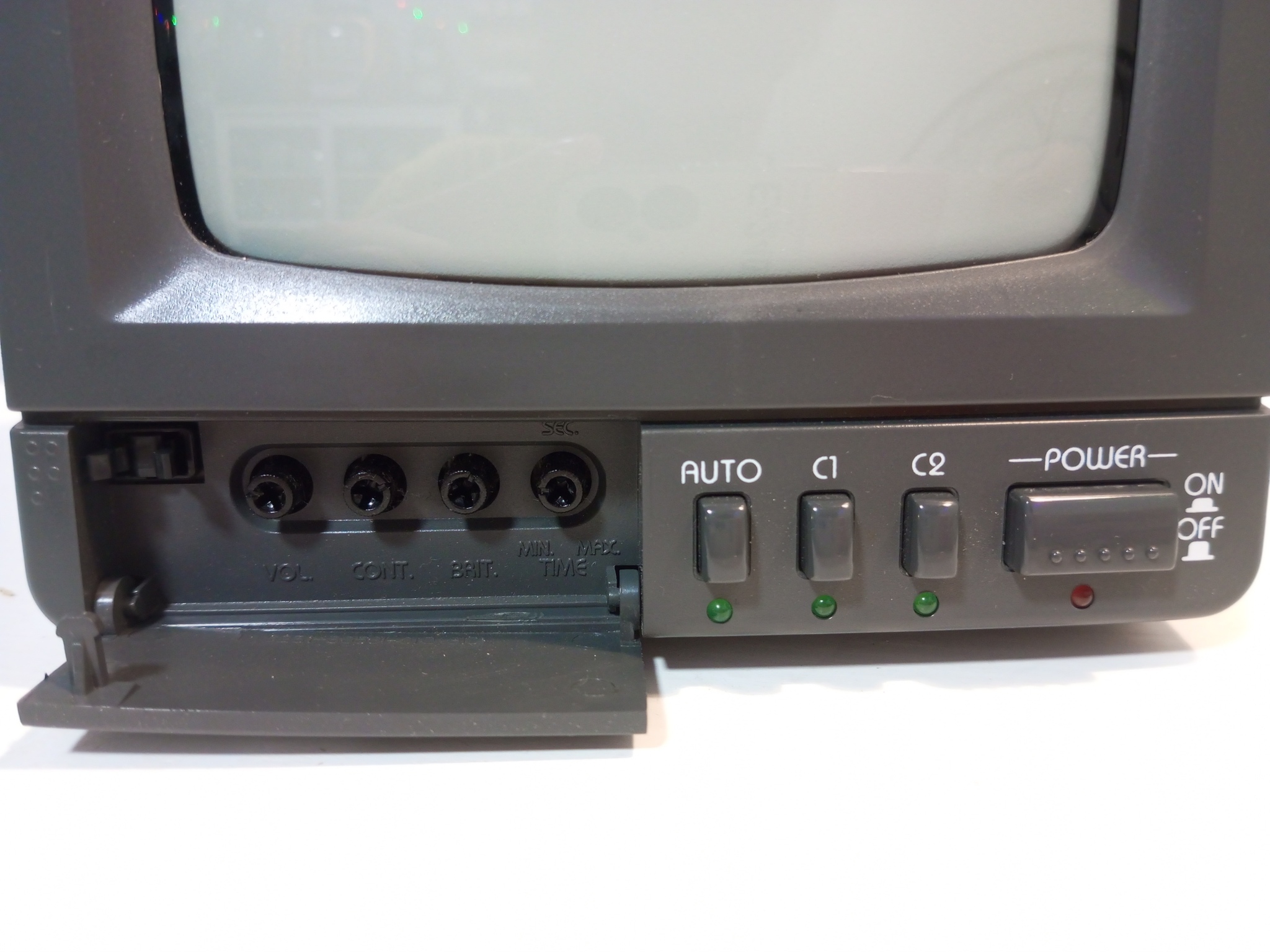

Все органы управления находятся спереди. Кнопки включения и переключения между камерами в свободном доступе, а всё остальное под откидывающейся крышкой. Под "все остальное" подразумеваются ручки настройки (слева направо)

- Громкости

- Контрастности

- Яркости

- Времени переключения между камерами

В пепелац засунули даже паршивый динамик и он там не просто так: обычно эти мониторы не продавались отдельно, а входили в комплект с камерой, которая была оснащена микрофоном (у меня есть такая система в сборе - когда-нибудь я расскажу о ней)

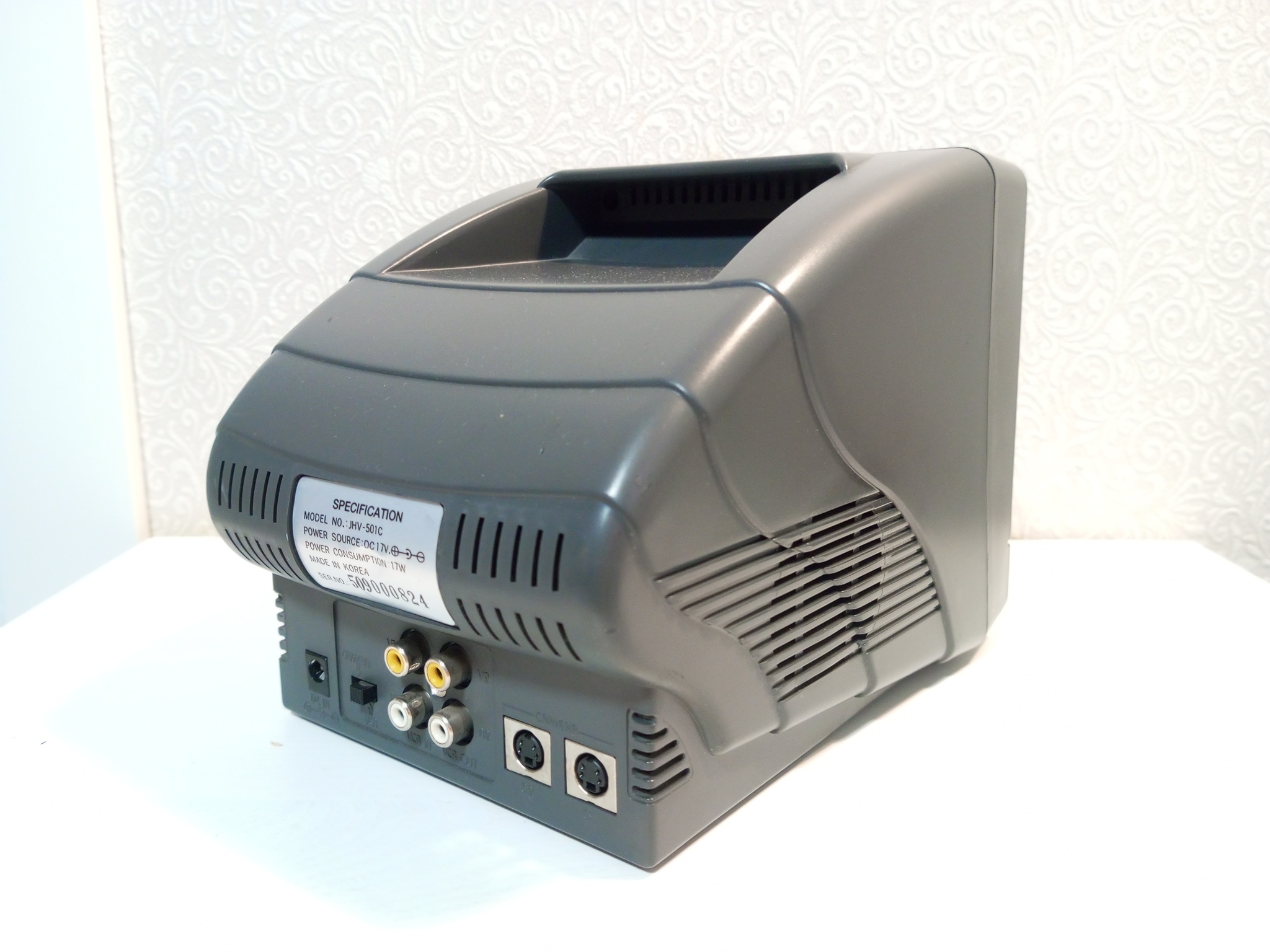

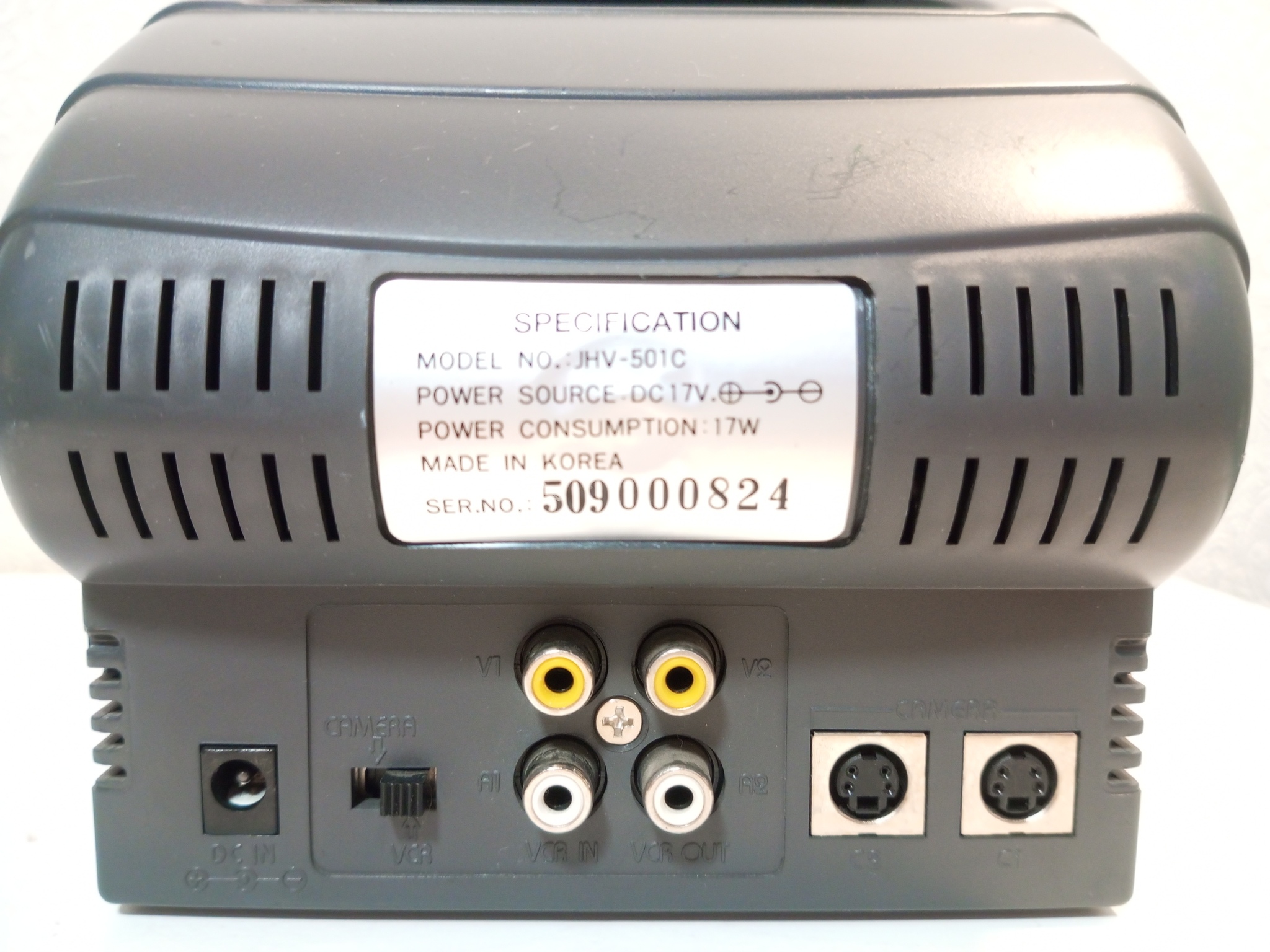

Куда же подключаются камеры наблюдения? А для ответа на этот вопрос нужно развернуть монитор и мы увидим все его разъемы, а именно:

- Питание 17 вольт

- Переключатель режима просмотра камер на картинку с видика

- RCA коннекторы для ввода и вывода изображения на видеомагнитофон

- И два разъема очень похожих на S-video, но это впечатление обманчиво

Как раз в последние подключаются камеры. Четыре пина нужны для передачи видео, аудио и питания с общим минусом (землëй) на всë. К сожалению камер с таким штекером у меня нет, а колхозить не хочется

Агрегат и без моего вмешательства находится в отличном состоянии и возможно никогда не использовался по назначению. Обошелся он мне всего в 200 рублей, что сущие копейки

Так как публикую пост в ретрогеймерском сообществе, то вот вам 16-ти битный Бетмен на магистр драйве

Если есть вопросы - задавайте. Отвечу с большим удовольствием
