Иногда в интернете натыкаешься на посты о том, как кто-то снова подключил старенький ЭЛТ-монитор и внезапно понял, картинка выглядит лучше, чем на новом 4К за сотни тысяч. И это не ностальгия. Всё имеет вполне реальные технические причины.
ЭЛТ это чисто аналоговое изображение. Электронный луч скользит по экрану, создавая плавную картинку без жесткой сетки пикселей. Нет лесенок на границах объектов, всё мягко и естественно. Даже разрешение вроде 1024×768 на ЭЛТ смотрится удивительно гладко. Чёрный цвет на ЭЛТ это настоящий чёрный. Фосфор просто не светится, и экран реально умеет показывать глубокие тёмные оттенки. Современные ЖК или OLED даже топовые иногда подсвечивают чёрный или оставляют лёгкие блики. Именно поэтому старые трубки до сих пор используют для цветокоррекции в кино и тестов сигнала.
Реакция экрана мгновенная. Электронный луч меняет яркость точек без задержки, поэтому движение на экране всегда выглядит живым, без шлейфов и размытия. В играх это особенно заметно - картинка просто оживает, вау эффект обеспечен.
Переходы между оттенками тоже естественные. На ЭЛТ нет ограничений, которые есть у матриц современных ЖК, градации плавные, без полос. На обычном современном 8-битном экране часто видны "ступеньки" на градиентах.
ЭЛТ не боится не-родного разрешения. Поставьте 640×480, 1600×1200 и он одинаково чётко покажет картинку. На ЖК мылится всё, что не родное. В этом плане старые трубки были удивительно гибкими.
Конечно, ЭЛТ неидеален. Он тяжелый, греется, потребляет электричество и фонит магнитным полем. Но если говорить только о качестве картинки, то даже топовые современные дисплеи не дотягивают до того «аналогового» совершенства.
Если где-то в кладовке пылится старенький LG Flatron F700P, то не спешите выбрасывать. Подключите, прогрейте минут 10 и вы поймёте, почему раньше игры были лучше.
Попался на авито шикарный монитор для ретрогейминга ) Проблема с развёрткой, верхняя часть экрана сворачивается. Возможно у кого-то есть в Санкт-Петербурге специалист, который готов взяться.
Ситуация довольно странная. Началось всё ещё перед новым годом, потом несколько недель всё было нормально, а теперь повторяется.
Монитор (стекляшка SAMTRON 76BDF/77BDF, подключен через конвертер DVI - VGA) иногда тухнет на неопределённое время, обычно несколько секунд. То одиночные приступы, то сразу несколько раз. Иногда (но не всегда) такие приступы сопровождаются звуком отвала устройства. Во время приступа гаснет (не всегда) индикатор на самом мониторе, если в этот момент монитор отключить от конвертера, то у него появится сообщение "подсоедините кабель" (не помню дословно). Если выключить монитор с кнопки, звук отвала и обнаружения становится по несколько раз в минуту.
Пытался проверить другим моником (заведомо рабочим, но на этот системник его никогда не ставил), но его экран вообще не дал изображения. Может быть частота неподходящая или разрешение...
Так-то уже подумывал купить новый монитор, и заодно от конвертера избавиться. Но вдруг дело не в нём, а к стекляшке я привык. Может ли это быть программный сбой? Типа попытка поставить драйвера. Может ли быть неисправность конвертера? Надеюсь на одну из этих причин...
В основном большинство переносных телевизоров черно белые и это объясняется просто: маленький черно белый кинескоп сделать легче и дешевле цветного, да и суть портативных теликов была в утилитарности: посмотреть важную передачу в отделении от дома и "нормального" телевизора, и черно белой трубки для этого вполне хватало. Но всë же людям хотелось и цвета и портативности.
Трудно точно сказать, когда появились первые переносные цветные ТВ, но я считаю таковыми "Porta-Color" конца 60-х от американской "General Electric" Именно с этой линейки в цветных ЭЛТ началось внедрение щелевой маски вместо теневой - это позволило увеличить яркость и контрастность трубки, а так же уменьшить её размеры.
Реклама из 60-х

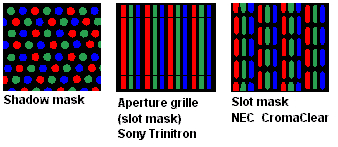

Различия теневой и щелевой масок, а также апретурной решëтки (применялась в кинескопах Sony Trinitron) Видно, сколько полезного места на экране съедает теневая маска по сравнению с другими вариантами
И хотя эти аппараты были портативными, но до размеров сегодняшнего гостя им ещё далеко. Основная причина крылась в использовании радиоламп - транзисторы тогда были дороги и несовершенны. Технологии как известно не стоят на месте и с каждым годом компактность телевизоров становилась всë более компактной. Уже в начале 80-х в продаже начали появляться цветные ТВ диагоналей 5 и даже 4 дюйма. Но всех с размерами уделал Panasonic, выпустив свой Travelvision CT-101 с кинескопом в 1,5 дюйма!
1/2
Travelvision от Panasonic
На поприще производства таких малышей были в основном американцы (Magnavox, Realistic, Emerson), ну и конечно японцы тоже (JVC, Shivaki, и даже Sony пробовали)
Почему маленькая ЭЛТ это сложно?

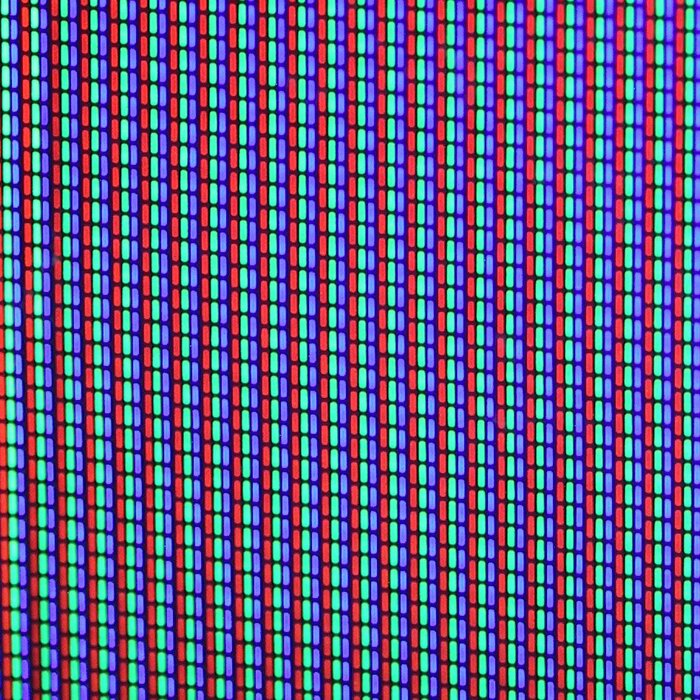

Кинескоп с белой заливкой экрана крупным планом. Овалы люминофора разделены щелевой маской
Вся загвоздка в упоминаемой выше щелевой маске. Эта часть кинескопа разделяет три цвета люминофора, образуя своеобразные "пиксели" Чем чаще расположены такие "пиксели", тем чëтче и разборчивее становится изображение. Представьте как трудно сделать такую маленькую решетку из металла с микроскопическими отверстиями. А ведь помимо маски нужно уместить в трубку три пушки, которые обстреливают нужные фрагменты люминофора электронами.
Именно поэтому маленькие цветные телики были редки, дороги и непопулярны. Особенно остро с ними вопрос стоял в России, где экономическая ситуация 90-х не позволяла тратить большие деньги на такую блажь. Большой популярностью пользовались черно-белые ТВ китайского производства с самым главным (и наверное единственным достоинством) - низкой ценой. Но всё таки портативные цветные ТВ были, пусть и не в таком количестве как на западе.

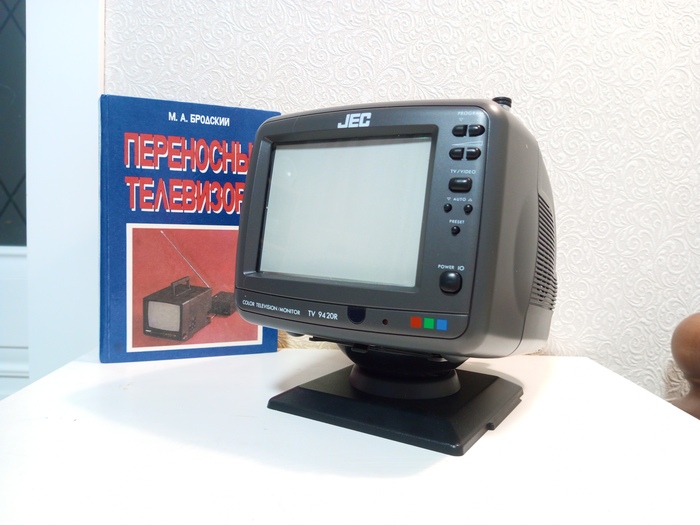

Это 6-ти дюймовый цветной телевизор JEC TV-9420R. Он мне достался в идеальном состоянии со всеми пломбами и родной коробкой. В комплекте находились сам телик, блок питания, кабель питания для автомобиля и пульт ДУ в родном пакетике (как же без этого)
1/2
Коробка
Сам аппарат имеет очень симпатичный внешний вид и довольно неплохую эргономику. Как плюс можно отметить регулируемую подставку для удобства просмотра, что встречается нечасто. Есть также выдвижная ручка для переноски телевизора. Судя по надписи на коробке изготовлен в Японии.

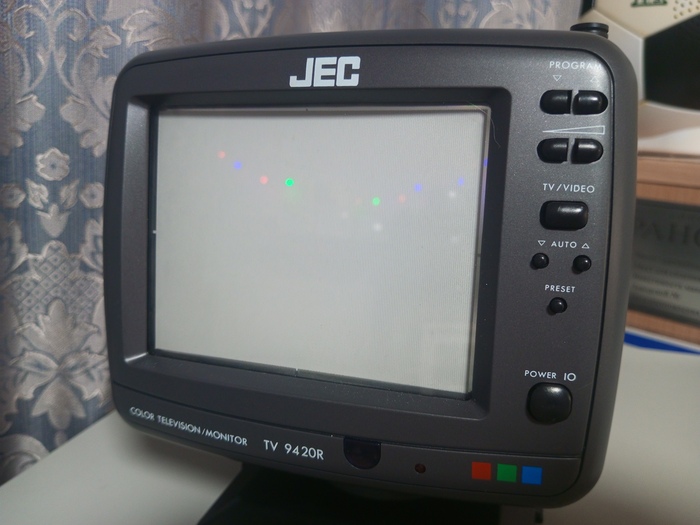

Тель-Авизор спереди
Начнëм осмотр телевизора с передней части: под кинескопом имеются приёмник ИК сигнала и светодиод индикации питания. Справа расположены основные кнопки управления, а именно:
- Переключение каналов
- Управление громкостью
- Переключение с режима ТВ на видеовход
- Три кнопки управления автопоиском каналов
- Кнопка включения
Больше тут смотреть нечего. Разворачиваем телевизор на 180 градусов и рядом с наклейкой производителя видим антенный вход, куда подключена встроенная телескопическая антенна.
1/2
Сзади
Провод от встроенной вынимается из разъема и туда можно подключить внешнюю антенну или ТВ кабель. В самом низу есть переключатель стандартов звука (D, BK), разъема питания 12-24 вольт и аудио-видеовход с RCA разъемами.

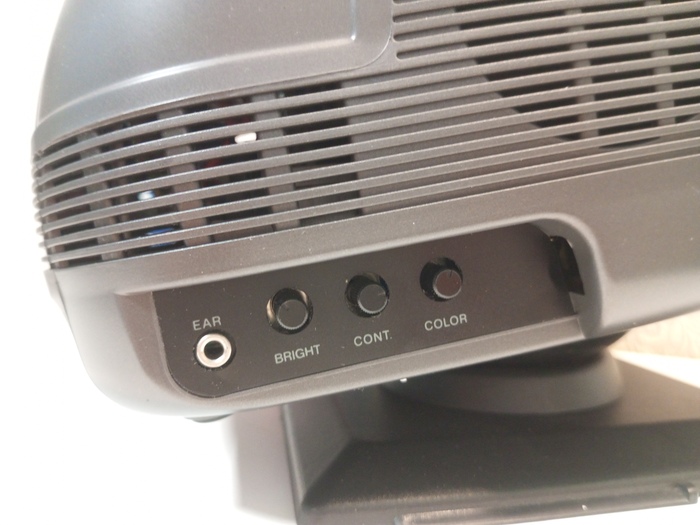

Сбоку телевизора расположен вход под наушники, а также настройки яркости, контрастности и цветности. На дне есть наклейки с серийным номером и голографическая ГосТоргИнспекции (ныне Роспотребнадзор)

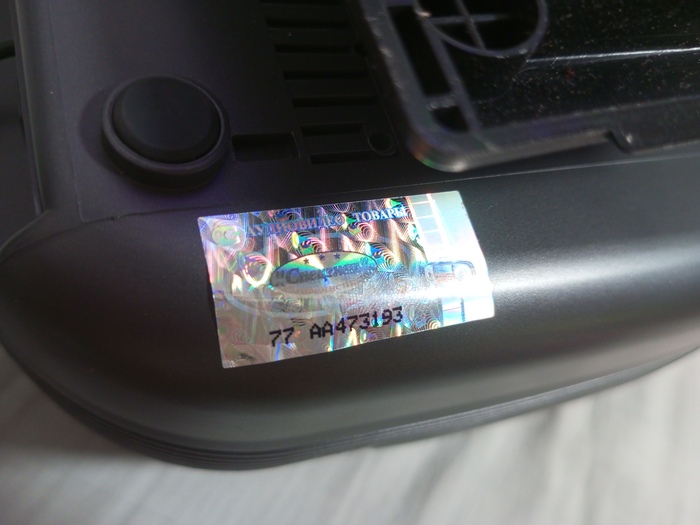

Наклейка ГосТоргИнспекции. Что она обозначает я не смог узнать (возможно сертификацию изделия)
Включается телевизор сразу после нажатия кнопки и находится в режиме приëма телевидения. Для начала поиска каналов необходимо нажать кнопку "Preset" и после нажать одну из двух кнопок, отвечающих за направление поиска каналов.
Телик так же оснащен часами и функцией таймера - включение и выключение в заданное время.
1/2
Экранные часы и таймер
Настройка часов и таймера выполняется только через пульт.

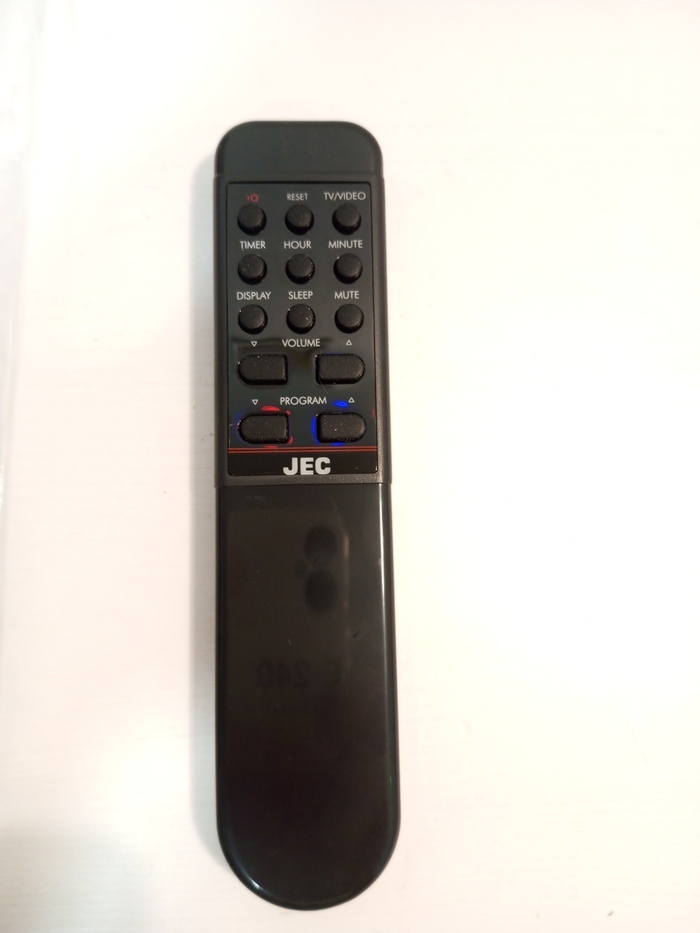

Пульт
На пульте имеются кнопки
- Включения
- Переключения каналов
- Управления громкостью
- Переключения с режима ТВ на видеовход
- Включения OSD
- Режима сна
- Отключения звука
- Таймера
- Настройки часов (часы и минуты)
- Сброса таймера и часов (Reset)
Внутри пульта находились старые потëкшие батарейки и мне пришлось очень постараться, что бы очистить батарейный отсек и контакты от окислов
1/4
Телевизор в работе
В принципе агрегат может быть актуален даже сейчас, но всё портят приличные по нынешним меркам габариты и вес. Всё же пусть такие аппараты будут в коллекциях, чем в регулярной работе. Конкретно нашему телевизору повезло - он стал 68-м в моей коллекции и будет стоять в витрине со своими собратьями по цветному кинескопу
В мою коллекцию попадают не только телевизоры, но и их братья по кинескопу. Сегодня мы рассмотрим черно-белый монитор для видеонаблюдения Videoman JHV-501
Такая цаца
Сам аппарат обладает функциями, которые присущи подобным мониторчикам, а именно:
- Возможность подключения нескольких камер с питанием от самого монитора
- Автоматическое переключение между ними. Время переключения может изменяться

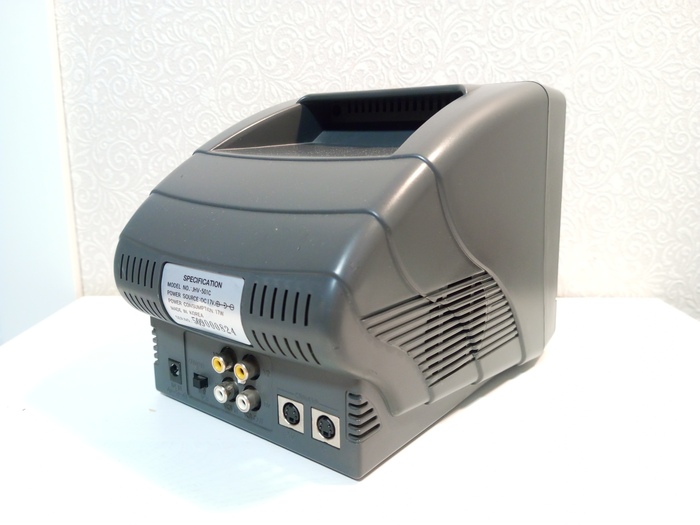

Сбоку-сзади
Монитор имеет 5,5 дюймовую ЭЛТ, а также довольно компактные размеры и маленький вес. Предназначен он для работы в небольших системах наблюдения - к нему можно подключить только две камеры и записывающий видеомагнитофон (были специальные аппараты, которые могли записывать на одну видеокассету до 960 часов видео)

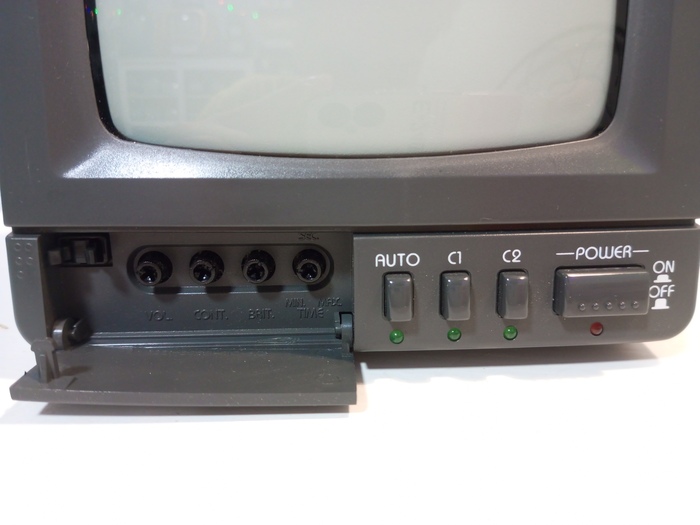

Органы управления
Все органы управления находятся спереди. Кнопки включения и переключения между камерами в свободном доступе, а всё остальное под откидывающейся крышкой. Под "все остальное" подразумеваются ручки настройки (слева направо)
- Громкости
- Контрастности
- Яркости
- Времени переключения между камерами
В пепелац засунули даже паршивый динамик и он там не просто так: обычно эти мониторы не продавались отдельно, а входили в комплект с камерой, которая была оснащена микрофоном (у меня есть такая система в сборе - когда-нибудь я расскажу о ней)

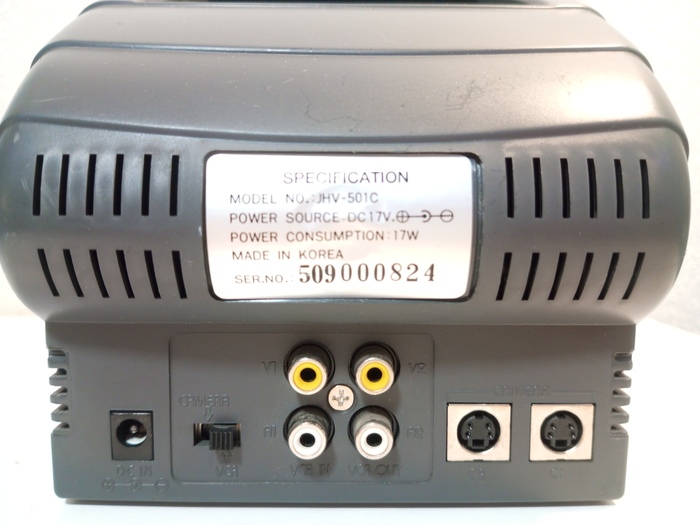

Вид сзади
Куда же подключаются камеры наблюдения? А для ответа на этот вопрос нужно развернуть монитор и мы увидим все его разъемы, а именно:
- Питание 17 вольт
- Переключатель режима просмотра камер на картинку с видика
- RCA коннекторы для ввода и вывода изображения на видеомагнитофон
- И два разъема очень похожих на S-video, но это впечатление обманчиво
Как раз в последние подключаются камеры. Четыре пина нужны для передачи видео, аудио и питания с общим минусом (землëй) на всë. К сожалению камер с таким штекером у меня нет, а колхозить не хочется

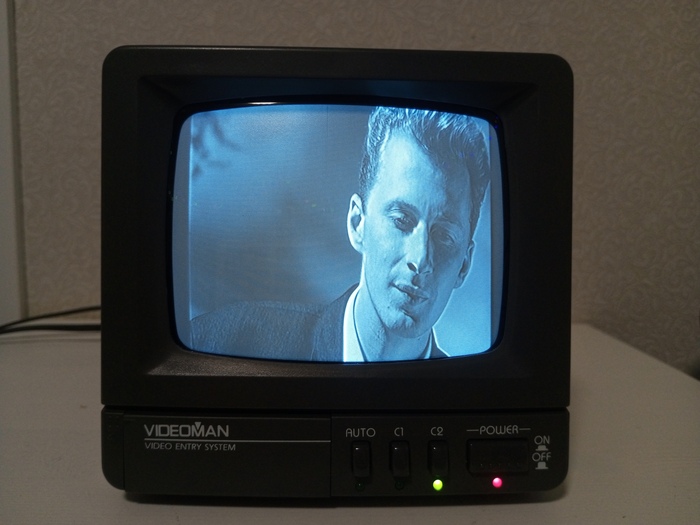

Черно-белый клип Black-а на черно-белом мониторе
Агрегат и без моего вмешательства находится в отличном состоянии и возможно никогда не использовался по назначению. Обошелся он мне всего в 200 рублей, что сущие копейки
Так как публикую пост в ретрогеймерском сообществе, то вот вам 16-ти битный Бетмен на магистр драйве
1/2
Кинескоп посажу так
Если есть вопросы - задавайте. Отвечу с большим удовольствием
Никогда не думал, что напишу на Пикабу какой то осмысленный пост, но всё бывает впервые
Итак, я коллекционирую телевизоры. Вот такие странные хобби бывают у людей. В основном собираю маленькие, но встречаются и крупные экспонаты. Сегодня накатал вот такую портянку про недавно приехавший ко мне 67-й телик. Писал для ограниченного круга лиц, но решил попытать счастье выложить тут - может кому-то понравится. Заранее извиняюсь за грамматику и построение предложений - автор закончил девятый класс в прошлом году

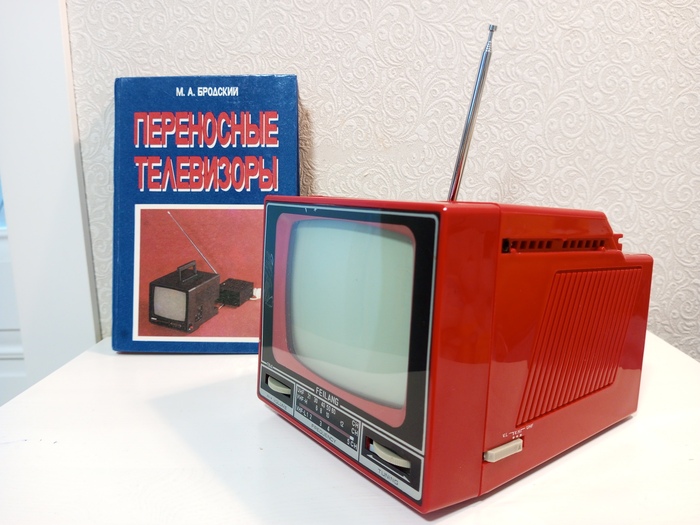

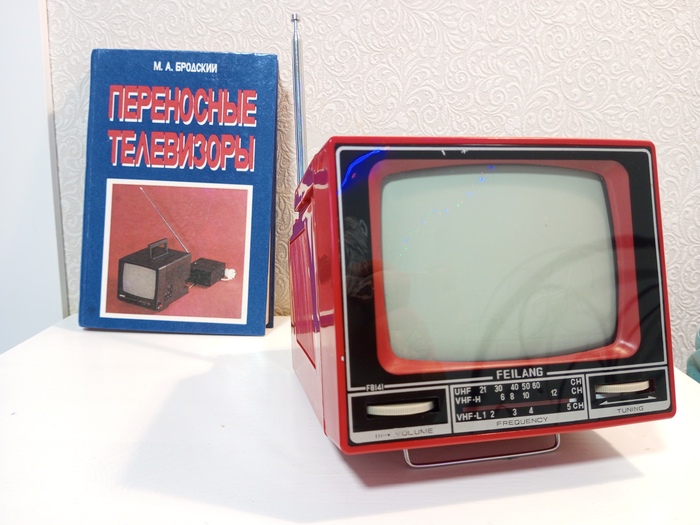

Про него и пойдет речь
Спустя несколько лет в моих руках оказался этот примечательный красный кубик китайского происхождения. Это черно-белый телевизор Feilang с диагональю 5,5 дюймов. Данный аппарат много раз пытался стать экспонатом в моей коллекции и всегда ему что то мешало. И вот наконец-то настал этот день - я держу в руках казалось бы обычный китайский телик, коих тысячи штамповали в любых подвалах Поднебесной, но что то в нём есть такое притягательное и труднообъяснимое.
Зомбоящичек спереди
Изготовлен сей агрегат был в 1995 году (судя по наклейке на дне) в городе Ичан (Yichang) провинции Хубей. Город наиболее известен своим рисовым пивом. Но когда то был там (а может и сейчас есть) и телевизионный завод, о судьбе которого я не смог найти никакой информации. Но давайте вернёмся к телевизору: поговорить есть о чëм

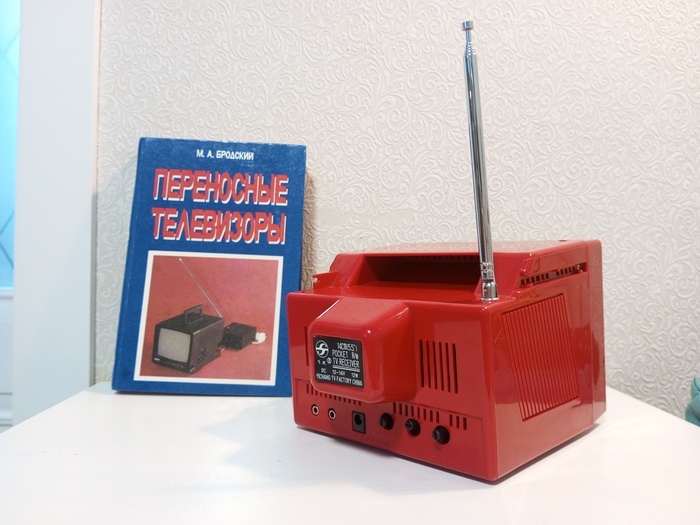

И сзади
Сам аппарат обладает крайне компактными размерами, а так же чрезвычайно малым весом и это неудивительно - там нет никаких дополнительных функций, радиоприëмников и батарейных отсеков. Корпус выполнен из кислотно-красной пластмассы и соединяется четырьмя винтами, один из которых опломбирован: значит телик не ремонтировали и это хорошо. Спереди кинескоп прикрыт декоративной панелью из прозрачного пластика с указанием бренда и органов управления. Эта панелька с завода приклеена на очень паршивый клей и у большинства телевизоров она давно канула в небытие

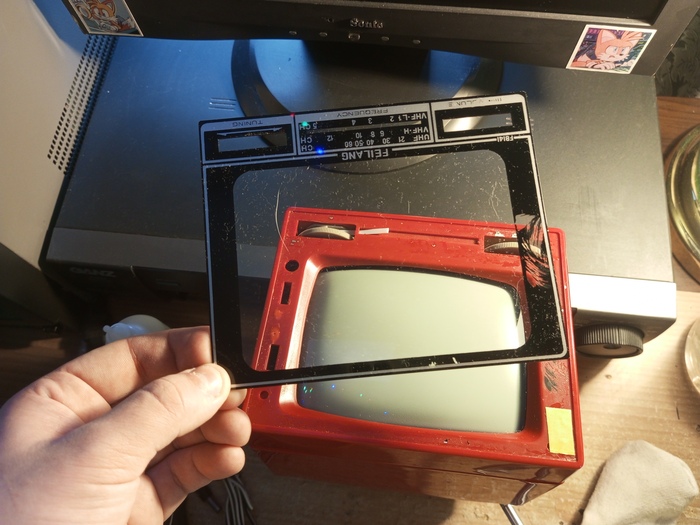

У меня она тоже отвалилась, но была закреплена обратно на двусторонний скотч
Снизу телевизора есть металлическая подставка для более удобного размещения телика, но она не имеет фиксаторов и постоянно норовит сложится

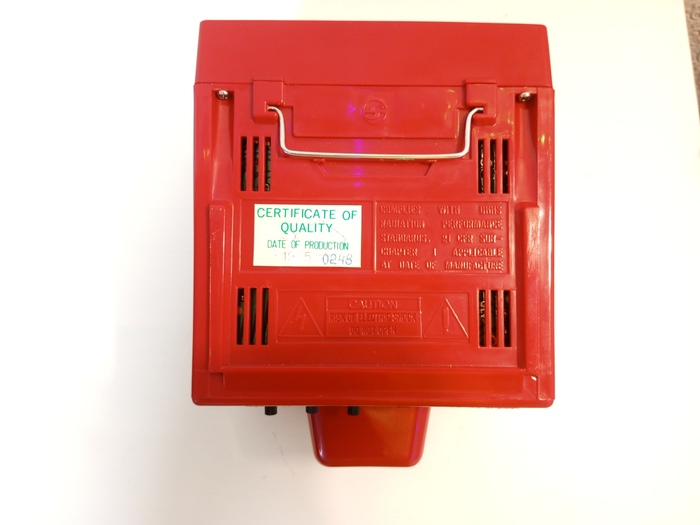

Вид снизу. Подставка и... сертификат качества:)

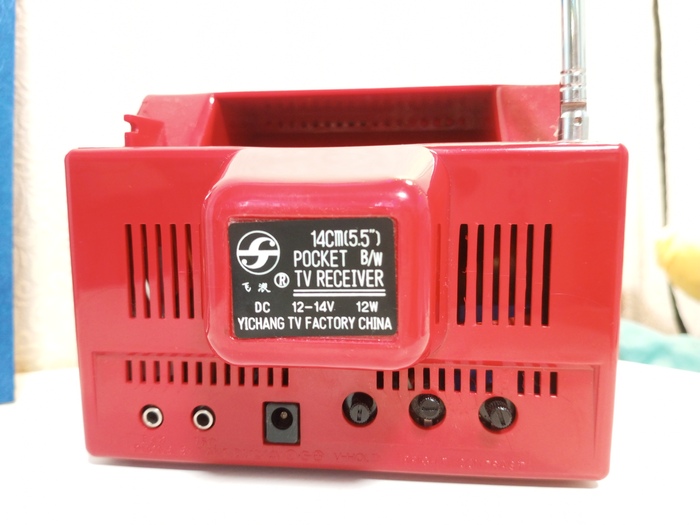

Сзади на корпусе мы видим наклейку о производителе и о том, что это действительно покет тв ресивер, резисторы настроек яркости, контрастности и вертикальной синхронизации, а так же разъемы внешней антенны и наушников. Видеовхода к сожалению нет и пепелац пришлось подключать через ТВ модулятор (преобразует НЧ видеосигнал с ТВ-приставки в аналоговый телесигнал)

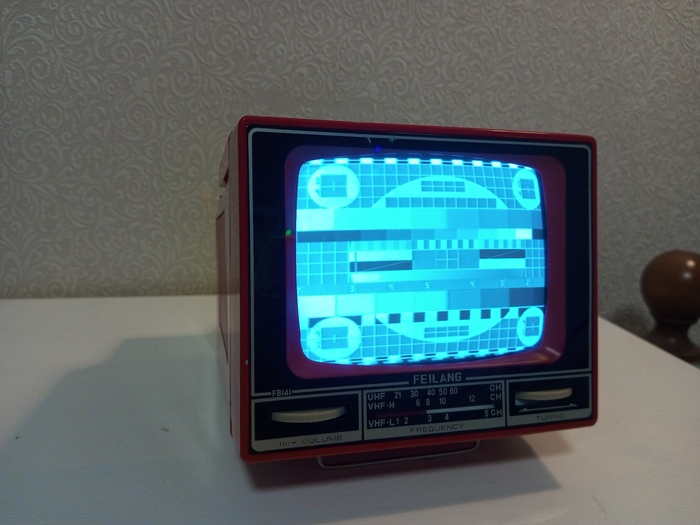

Таблица УЭИТ выведенная через модулятор. Изображение не идеально, но лезть его корректировать и срывать пломбы пока не хочу
Телевизор может работать в метровом (VHF) и дециметровом (UHF) диапазонах - для выбора нужного справа установлен переключатель
Вид сбоку

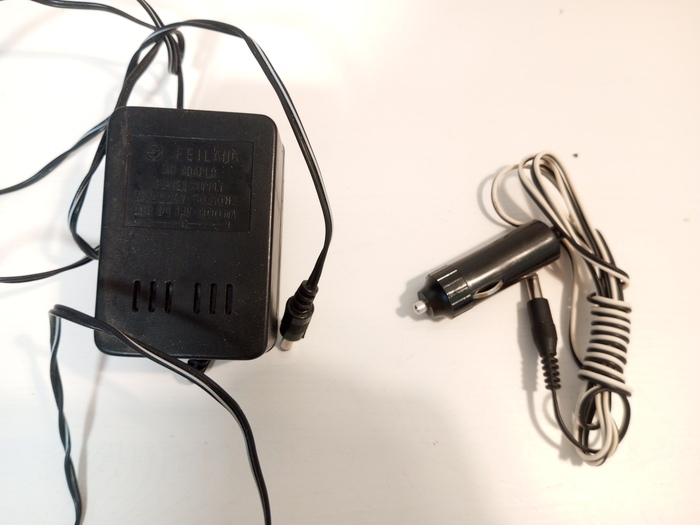

В комплекте с теликом шли родной блок питания на 12 вольт и шнур для питания от бортовой сети автомобиля
БПшник и шнур для прикуривателя
Ещё у аппарата сохранилась родная коробка с корявым переводом характеристик на русский - и это хорошо
Варианты применения в картинках
И обещанный корявый перевод
Вообще как уже упоминалось выше, достать этот телевизор в таком состоянии очень сложно. В основном они продаются за 2000-3000 рублей в ужасном техническом (сохнут электролитические конденсаторы) и косметическом состоянии. Причина такого ценообразования не ясна. Но мне повезло - я потратил всего 400 рублей и вот он у меня в таком шикарном сохране. Плюс одна выполненная хотелка в коллекцию.

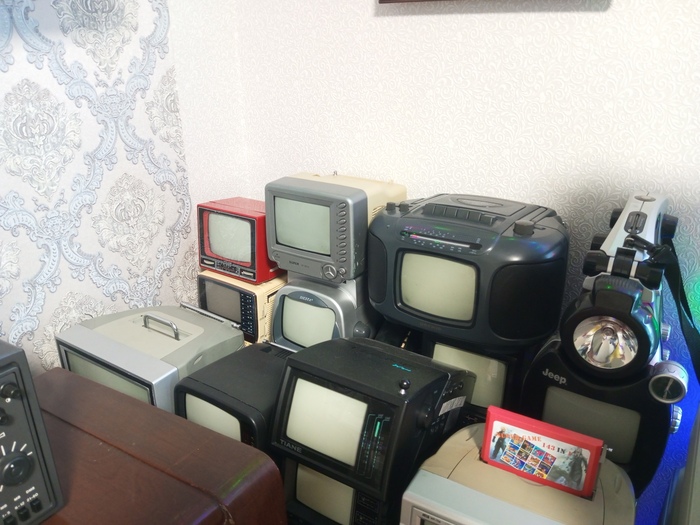

Комод где Feilang нашёл своё пристанище рядом с черно-белыми собратьями
