Всех приветствую. Подписчиков, гостей и просто проходящих мимо, случайно споткнувшихся об этот пост.

В этом посте я расскажу вам, как изготовлял макет здания, которое заказчик планирует использовать как фотозону-диораму, для своей коллекции автомобилей в масштабе 1:43 ( единственно истинный, правоверный масштаб во все времена и миробытии всего сущего).

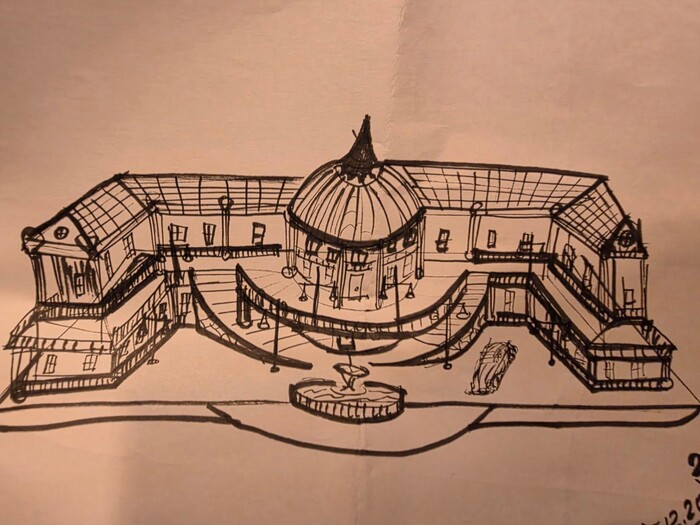

И так все началось с подробнейшего "чертежа", и размеров указанных заказчиком, от которых мне приходилось отталкиваться.

Размеры: Длина основы 1.2м (120 см), глубина основы 0.4м (40 см), высота 0.27м (27см). Как видно из "чертежа", проект должен иметь 2 этажа, купольную конструкцию , колоны, фонари освещения по периметру, фонтан, заезд с возможностью парковки авто на втором ярусе. Мда задача конечно не из лёгких.

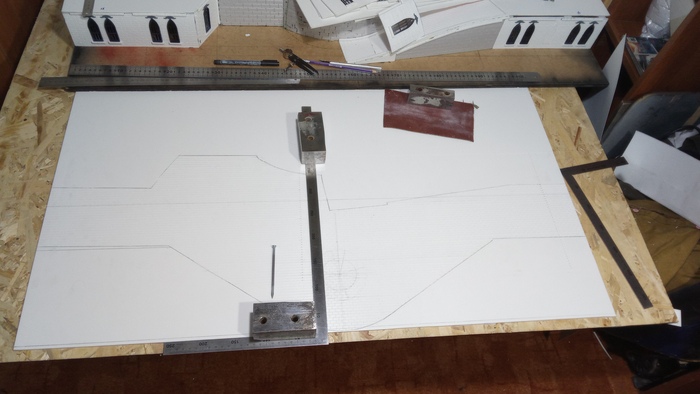

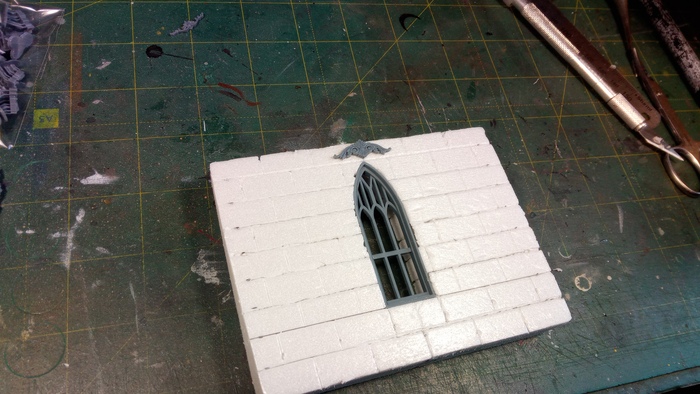

Приступаем. В первую очередь, я разметил основу, она даёт рамки, за которые не выпрыгнуть. Определил высоту этажа в 9 см. ( Учитывая масштаб 1:43 и общую высоту проекта 27 см) . Первый и второй этажи с освещением, улица также должна освещаться. Окна решил делать арочными. 3д модели колон, оконных рам, балюстрад, и декор заказал на стороне. Выбрал из предложенных моделей наиболее мне понравившиеся и их напечатали на полимерном принтере.

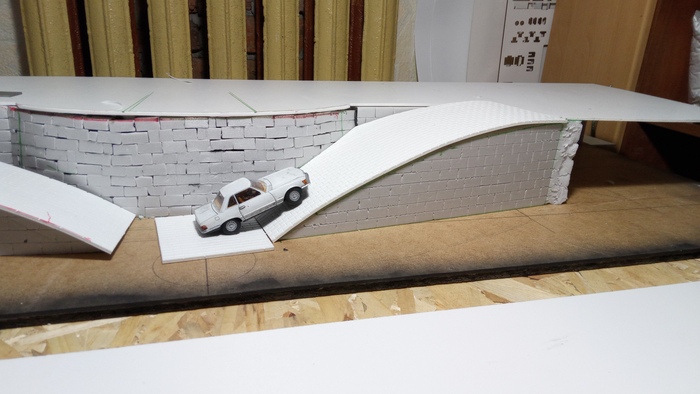

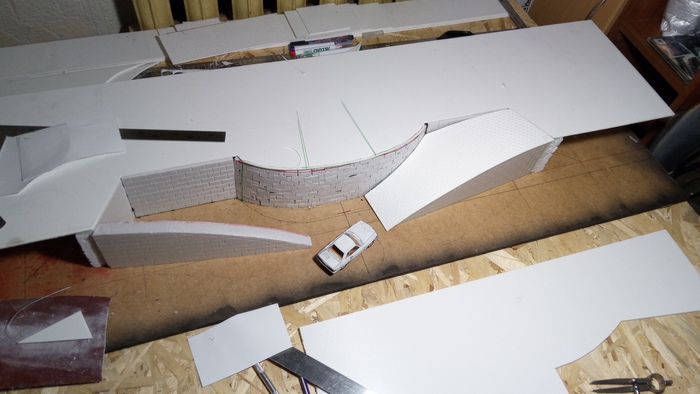

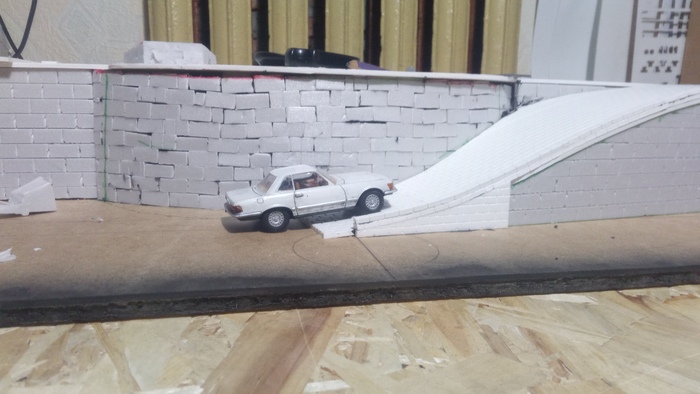

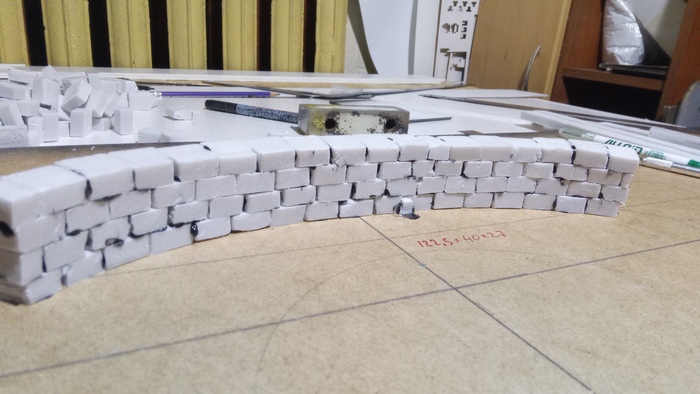

Основным материалом для изготовления я выбрал ПВХ пластик 3 мм толщиной. Наношу на основу из ПВХ пластика фактуру брусчатки, прикинул вариант заезда на второй ярус, не понравилось, пересмотрел решение с двумя заездами в пользу с одним заездом, но с более плавными линиями.

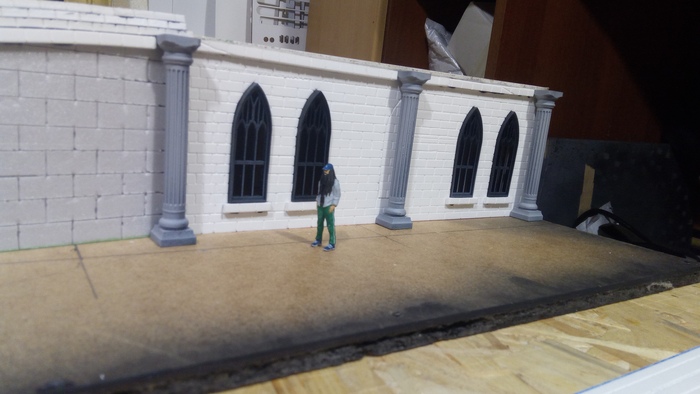

Признаюсь я был приятно впечатлен качеством 3д деталей полимерного принтера.

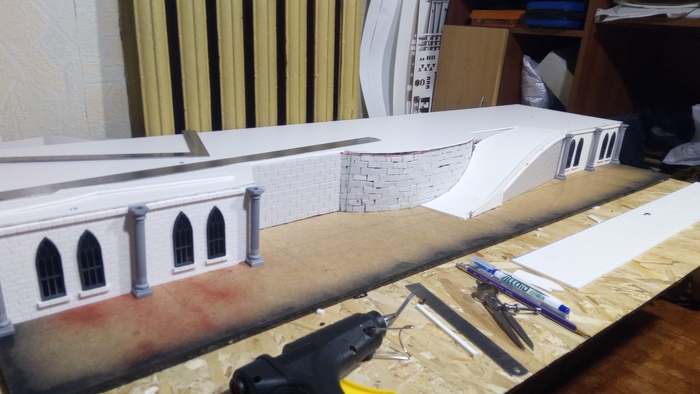

Определился с концертом первого этажа и взялся за его изготовление.

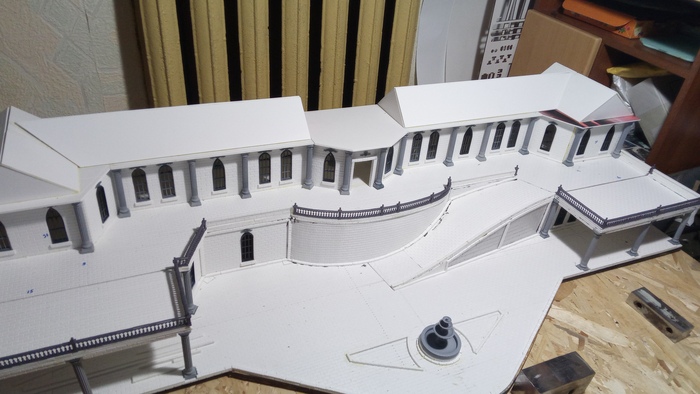

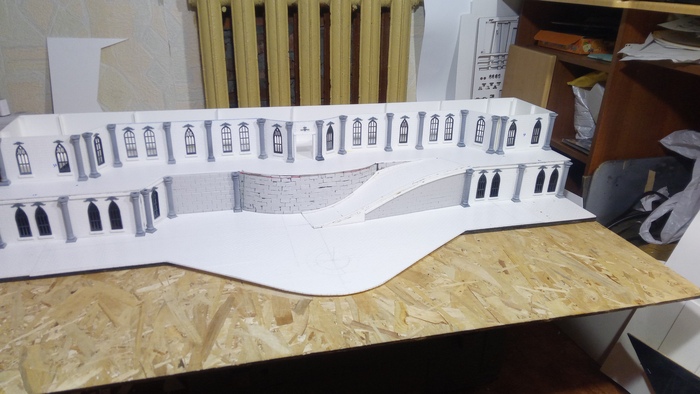

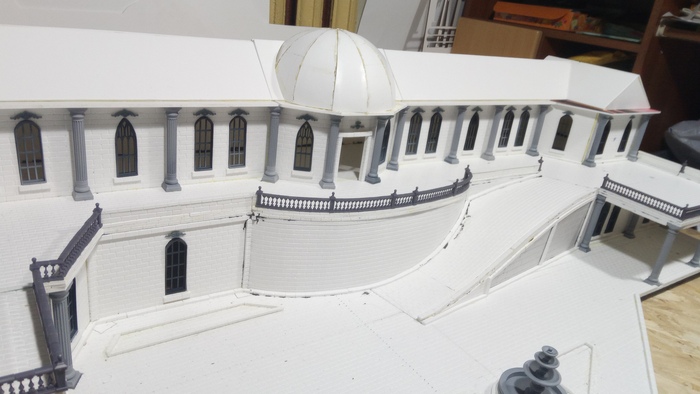

Приступаю к изготовлению второго этажа.

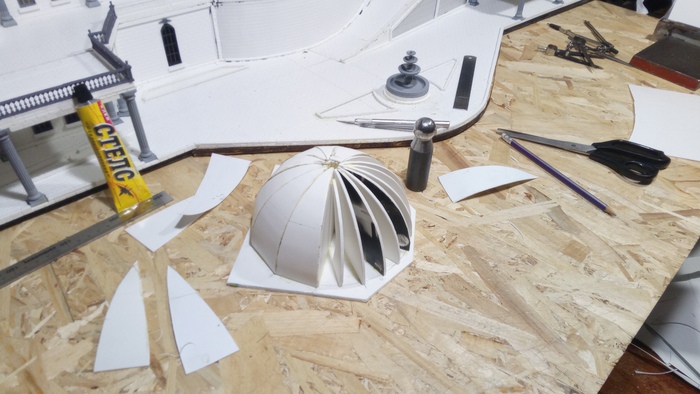

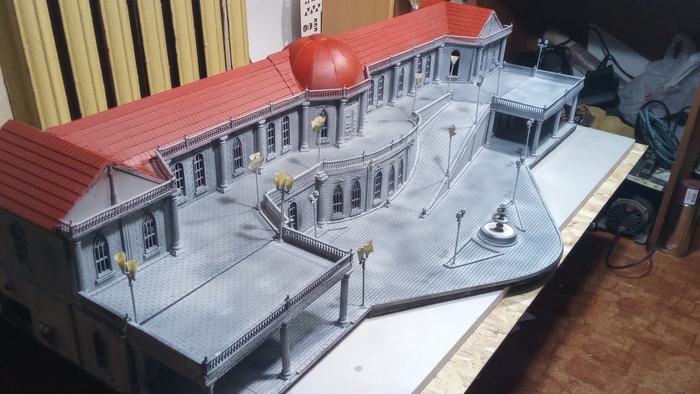

Следующий этап, изготовление кровли ( крыши) . Не я решил выполнить под черепицу. Смотрится на мой взгляд более выигрышно в сравнении с кровлей из металла.

Хочу отметить, приступая к изготовлению, я уже определился с цветовой гаммой , что и как я буду окрашивать. В какие цвета.

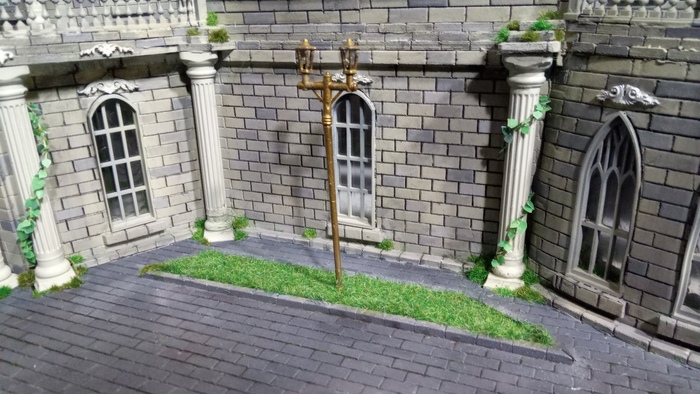

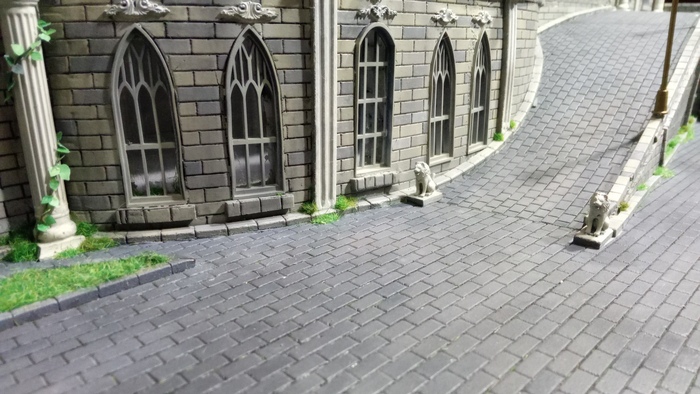

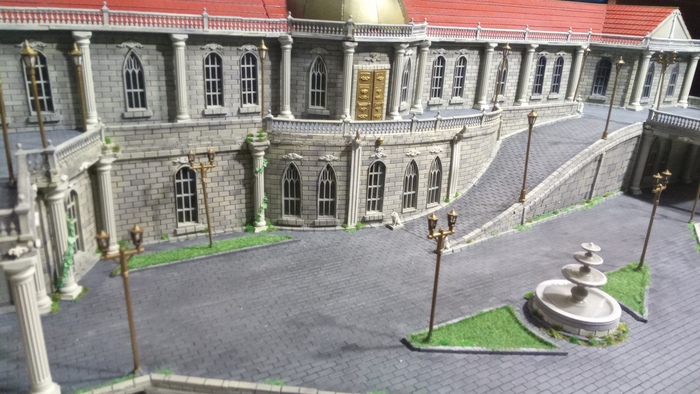

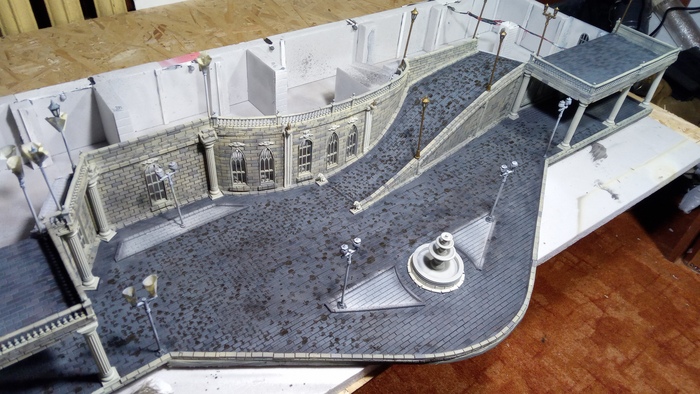

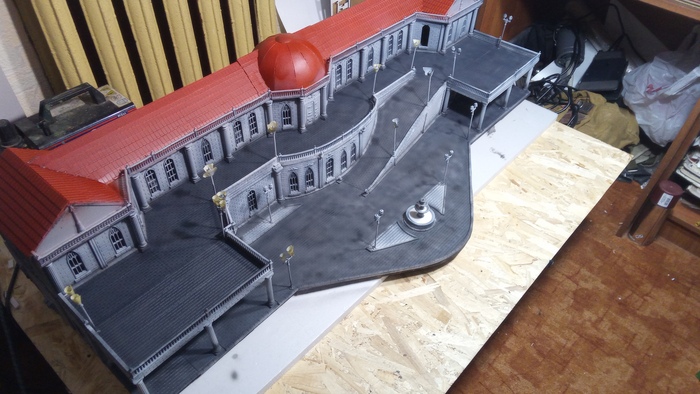

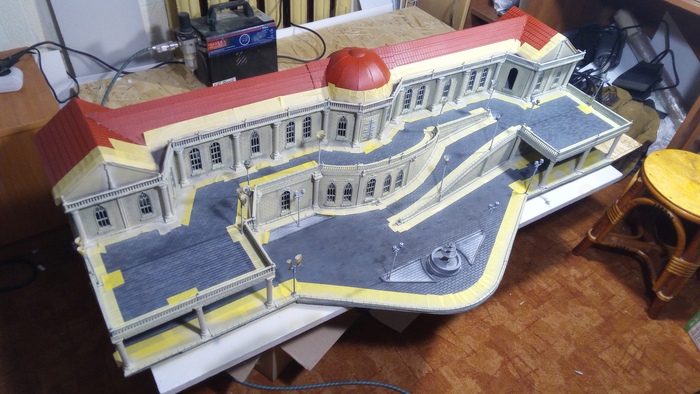

Покрас стен здания и площадки перед фасадом забрал много сил и времени. Красил стены здания в несколько этапов. 1. Нанес базовый цвет. 2. С помощью влажной палитры намешал оттенки блоков кладки стены, порядка 5-6 разных оттенков и в ручную с помощью кисти наносил шахматным порядком эти оттенки на кирпичики кладки. 3. Глянцевый лак и прошивка швов кладки.

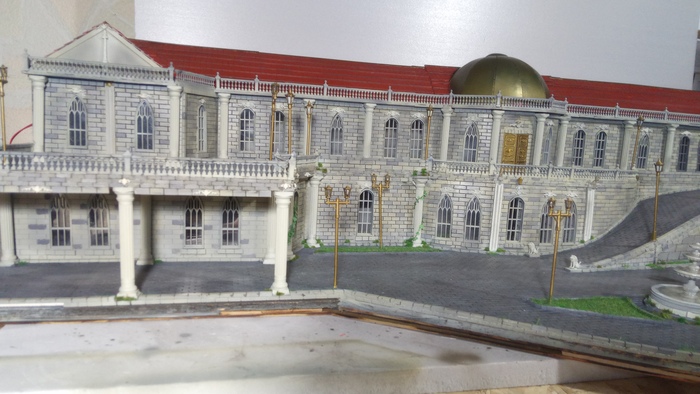

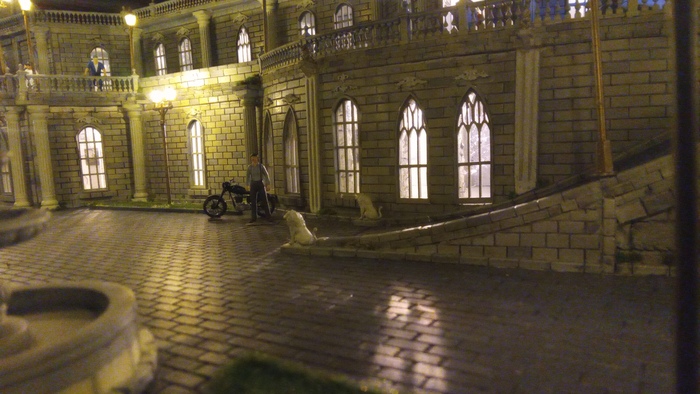

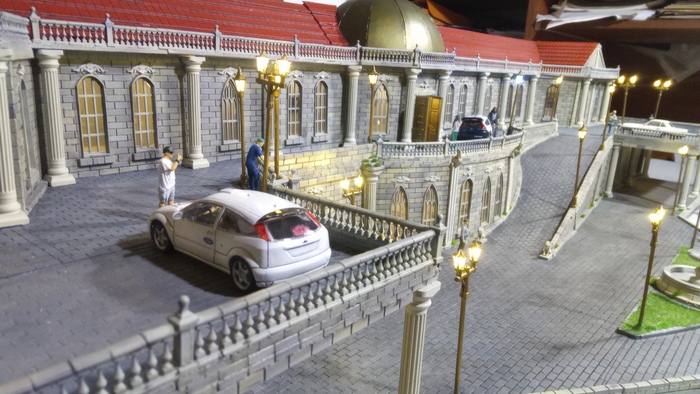

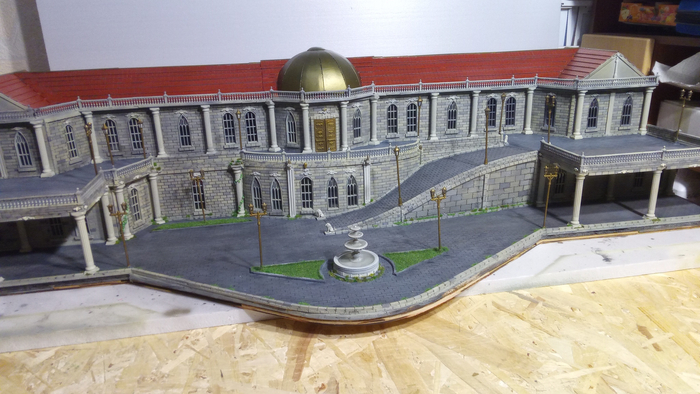

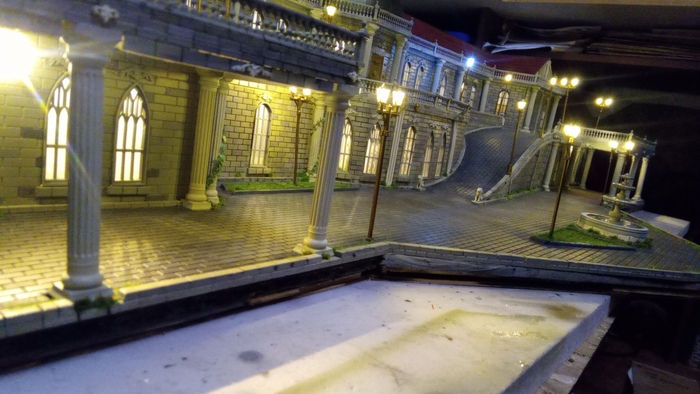

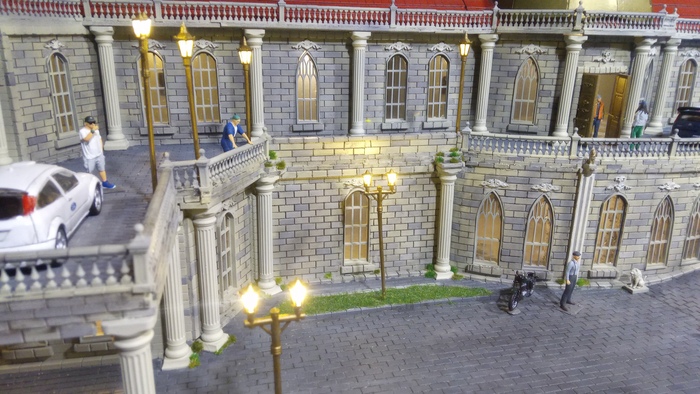

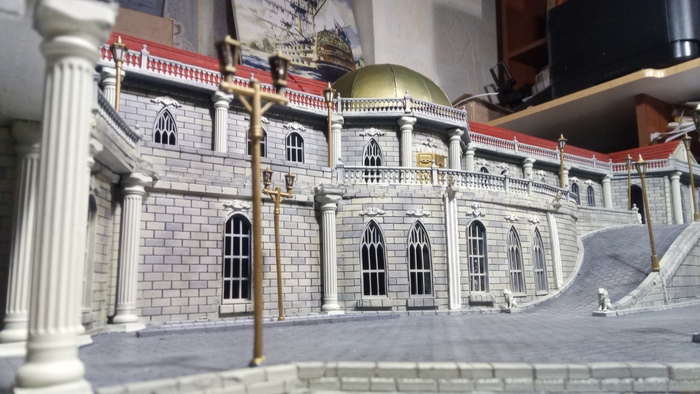

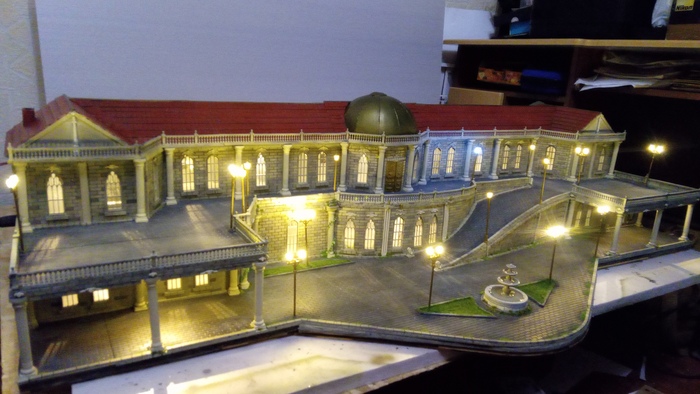

Вот такой в итоге вышел у нас с вами макет. Благодарю за ваше внимание. Здравия всем желаю. Мира нашим и вашим близким. Будем жить. До следующих постов!

В первую очередь скажу, что это моя "первая" сборная модель в пластике. Последняя мною собранная модель была в далёкие 90 годы когда я учился в школе. Так, что делайте скидку на это. Теперь о самом процессе. Некоторые этапы я сфотографировал. Ну тут особо выделить нечего, все согласно инструкции, кок пит, фюзеляж, крылья, мелочевка и потом после предварительного окрашивания, все собирается в единое целое, опять таки в соответствие с инструкцией. Столкнулся с трудностью, после предварительной грунтовки и сборки погрунтованых частей между собой, тамиевский клей взял не с первого раза. Пришлось попсиховать, опять таки отсутствие опыта работы с пластиком, дало о себе знать ( с металлом мне проще, я знаю как он себя ведёт в сембиозе с клеем которым я клею свои работы из металла) .

Маску на фонарь кабины пришлось изготовлять самому из малярной ленты ( пару часов провозился)

Грунтовал грунтом из хоз мага , может по этому клей взял не сразу

Покрасил металиком для "чипинга" . Для этого аффекта использовал жидкость от АК

После того как нанес основной цвет, сделал чипинг, нанес деколи, сколы краски на деколи, и в конце все закрыл лаком. Тут ничего особого, все по классике. Забыл упомянуть перед сборкой деталей между собой, я нанес расшивку ( правда не скрабером, а обычным цанговым ножом) и накаткой подходящего шага, накатал клепку на всех плоскостях ( фюзеляж, крылья, капот двигателя , дополнительном подвесном баке) хотя на фото этого и не видно ! Спрашивается нахера мы так изголяемся если на фото нихера не видно, все равно большая часть пролистывают нашу ленту ковыряясь в носу, с комментарием ( ох и долбо....бы, хернёй маются, нет что бы делом заняться)

Делая фотосессию обнаружил, что не всю разметку нанес ( на крылья красный контур и жёлтая полоса спереди с торца крыла)

Но все равно выложу фото до исправления недочётов и после

Изготовляю трафарет для нанесения разметки

Нанес краску по трафарету

Все на этом с Вашего позволения откланяюсь, благодарю за внимание. До следующего поста.

История появления этого проекта. Заказчиком были поставлены критерии- размеры от которых я отталкивался как базы. Длина 128 см. Высота 15.5 см. Ширина 33 см. Макет предусматривался устанавливаться на полку габариты которой я привел выше. Исходя из этих данных мне необходимо отталкиваться. Заказчик по моей просьбе скинул фото, что приблизительно он ожидает.

И так получив исходные данные я углубляюсь в мат часть, нахожу подходящую 3д модель от которой и отталкиваюсь

Исходя из полученных габаритных размеров я закладываю размеры с запасом: Длина -124см, высота- 15 см, ширина-31 см. Макет делаю двухэтажным. Три этажа при требованиях высоты макета 15 см ни как не реализовать в 43 масштабе. Максимум 2 этажа и то не с самыми высокими потолками.

Ещё было озвучено возможность оснащения макета освещением. Ну ок. Попробуем. Признаюсь это первый мой опыт оснащения макета освещением. Выбор пал на диодную ленту 12v. Выбрал с мягким светом с лёгким жёлтым тоном для первого этажа и средним холодным белым для второго. Блок питания подобрал такой конфигурации, чтоб интегрировать в интерьер второго этажа, с минимальными потерями жизненного пространства.

Основным материалом для здания выбрал пластик ПВХ 3 мм и 1 мм толщиной. Остекление второго этажа из оргстекла толщиной 3 мм. ( Из оставшихся запасов).

Порылся в интернете в архивах фотоматериалов заездов формулы 1, приняв для себя цветовую гамму здания, характер оформления внутреннего интерьера 2-го этажа и первого соответственно.

Теперь фото того, что у меня вышло. Сам процесс не снимал на фото, это был мой первый опыт, подобного плана, было не до фото фиксации.

По фото видно, что на площадке перед зданием ещё не нанесена разметка

На макете ещё отсутствуют штанги обслуживания болидов

На фото 10 видно мелочевка которой я пытался оживить пространство первого этажа

Разметку и надписи наносил с помощью аэрографа и вырезанного трафарета в ручную. За основу трафарета взял молярную ленту (самую широкую что нашел в хозмаге)

Я сохранил возможность доступа к внутреннему пространству второго этажа, сделав перекрытие второго этажа съёмным

Благодарю за внимание с Вашего позволения откланяюсь.

До следующего поста!

Акриловые фломастеры, как мне и советовали.

Скоро буду красить. Результат покажу.
