Рабочие схемы из интернета. Предусилитель микрофона, подготовлен для изготовления на лазерном станке
Омедненная сторона текстолита окрашена дешёвой чёрной краской из баллончика в один слой, краска в местах травления, удалена с помощью лазерного станка SculpFun S9, оставшаяся краска на дорожках после травления, смыта 646 растворителем.
Скачать DXF файл платы, можно здесь:
https://drive.google.com/file/d/1p0zXWfuI9hudEJL423VMtFLq5Dj...

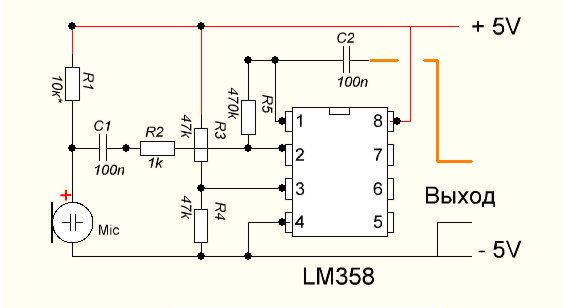

Схема из интернета

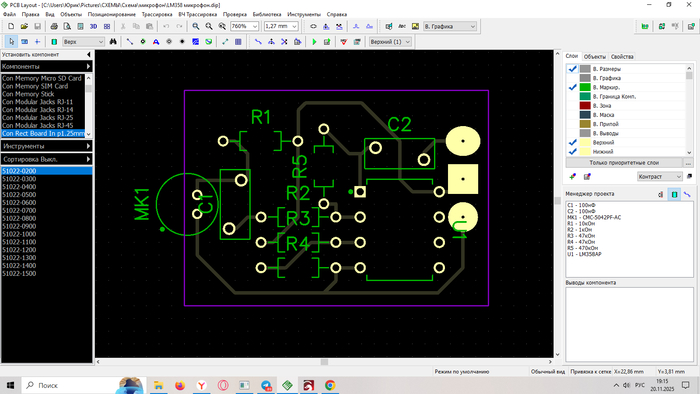

Оптимальная трассировка дорожек.

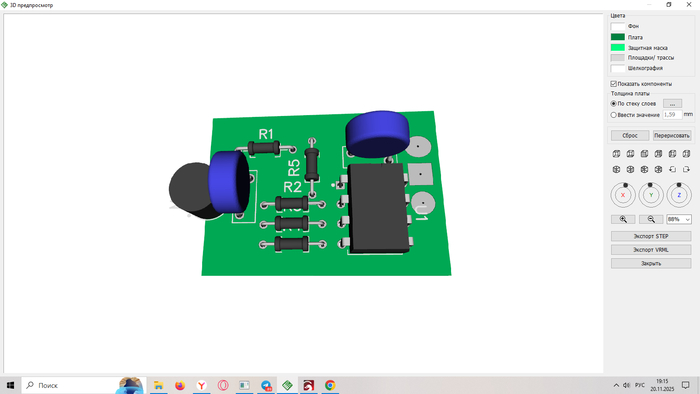

Смотрим, что должно получиться

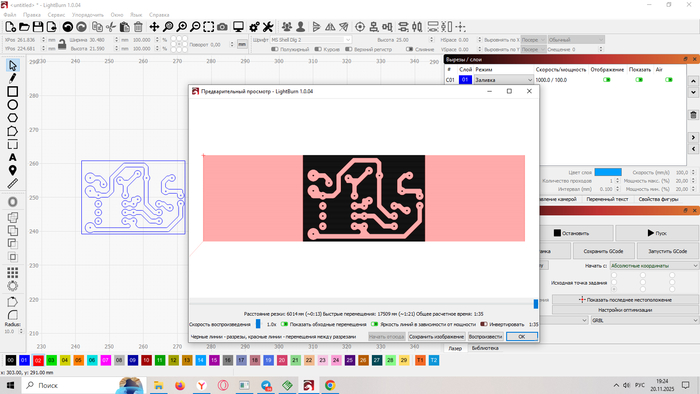

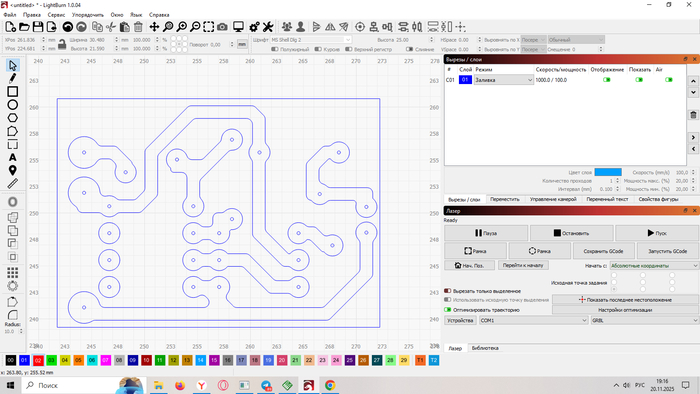

DXF файл в Light Burn, дорожки оптимизированы под прожиг лазером

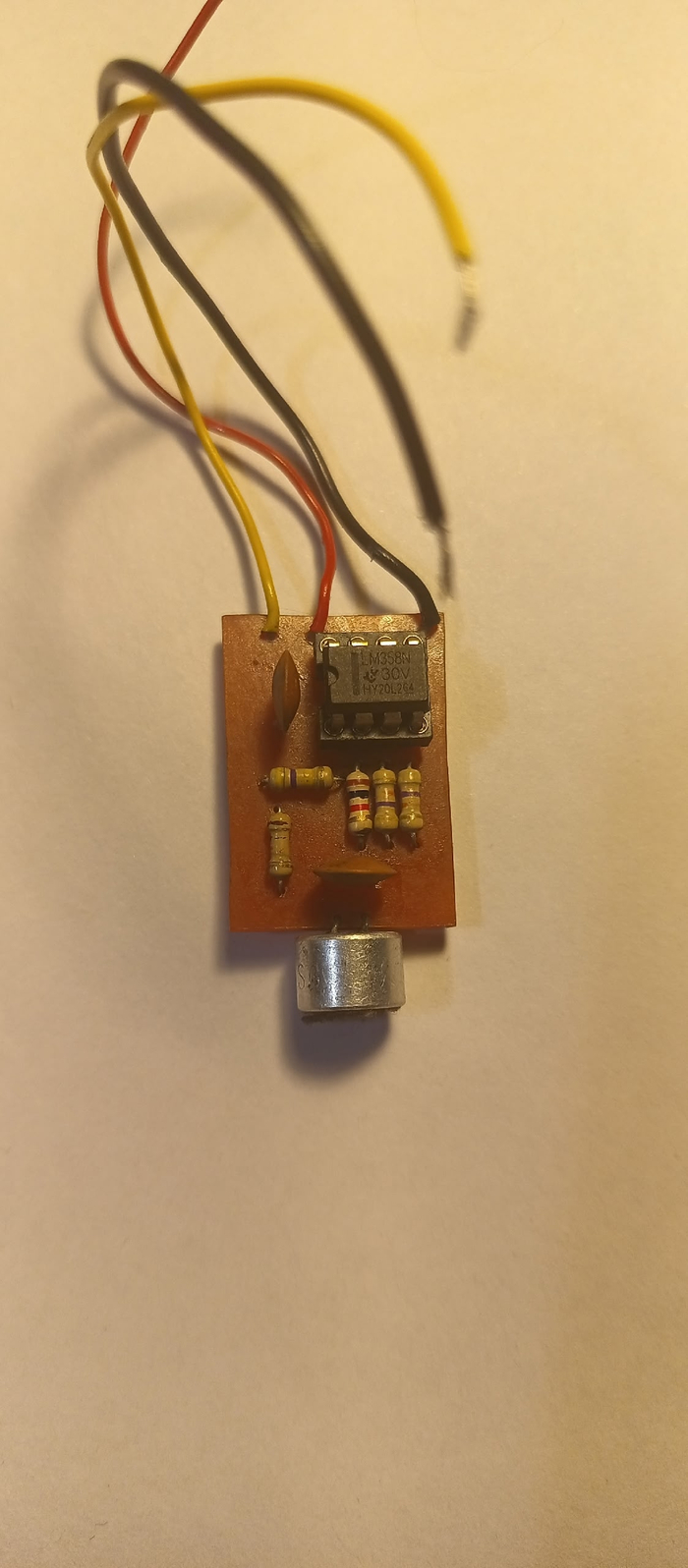

Общий вид, что получилось
Обратная сторона с дорожками

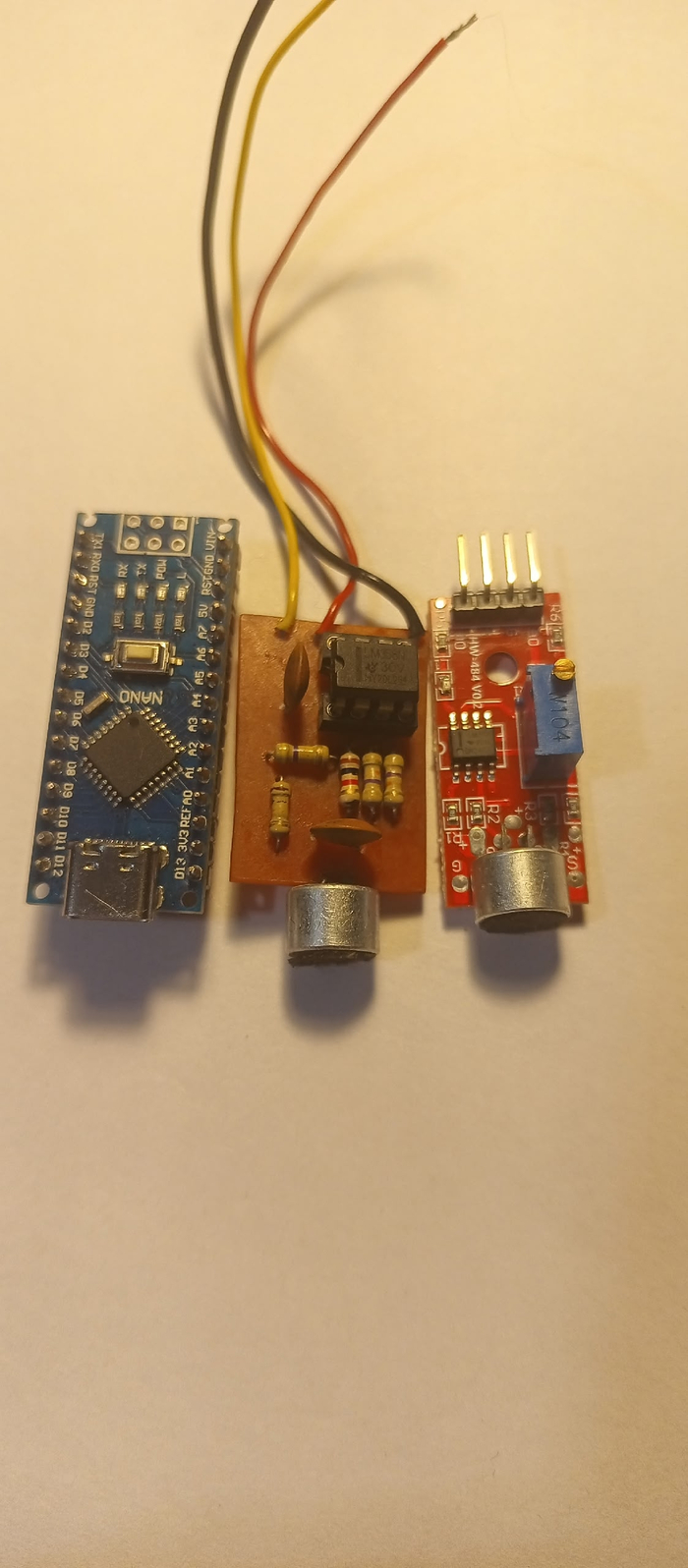

Сравнительное фото с размерами готового микрофонного модуля и Arduino Nano.
