В масштабе⁠⁠

Масштабная модель башни Ямато со снарядом APC Type 91 в сравнении с танком Тигр.

Начнем с малого. Бронебойный снаряд Тип 91.

Идея разработки бронебойного снаряда принципиально новой конструкции появилась у японских специалистов после проведённых в 1923 году опытов по обстрелу недостроенного линкора «Тоса».

В ходе стрельб новейшими 410-мм снарядами один из них упал в воду примерно в двадцати  метрах от борта «Тоса» и пройдя под водой попал в незащищённый борт на 3,5 метра ниже ватерлинии, пробил его и взорвался в снарядном погребе. Считая такие попадания достаточно вероятными, японские артиллеристы приступили к разработке специальных снарядов, способных поражать корабли противника при недолётах. Одним из таких образцов стал Тип 91.

Масса снаряда Тип 91 составляла 1460 кг и он оказался самым тяжёлым снарядом, реально применённым в морских боях Второй мировой войны. Содержание взрывчатого вещества — тринитроанизола составляло 1,5 % от веса снаряда — около 22 кг.

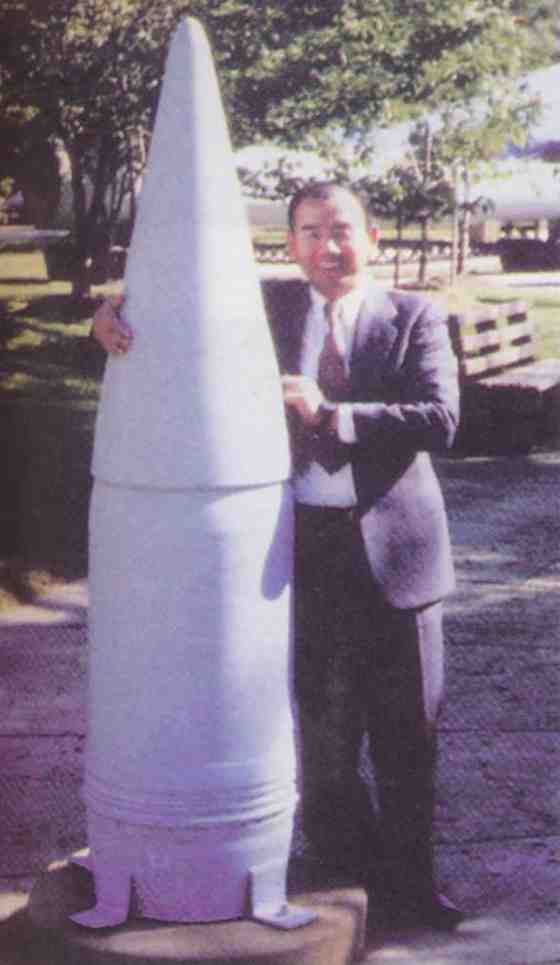

Снаряд Тип 91 мод 3.

Снаряд был специально спроектирован как ныряющий и должен был сохранять траекторию движения под водой. Для этой цели он получил особую конструкцию. Бронебойный наконечник снаряда состоял из двух частей. Внешняя была обычной для бронебойных снарядов формы и скреплялась с внутренней тонкими стержнями, которые ломались при попадании в воду, после чего внешний наконечник отваливался, открывая внутренний. Последний был особой плоской формы, что позволяло снаряду пройти под водой до 50 метров, прежде чем он начинал тонуть.

Ещё одной важной особенностью снаряда было очень значительное замедление взрывателя — 0,4 секунды. Предполагалось, что это позволит снаряду успешно пробить борт и взорваться даже после 50-метрового пути в воде. Однако при попадании не в воду, а сразу в корабль, снаряд взрывался лишь после того, как успевал пролететь 120—150 метров, уже пробив слабозащищённую цель насквозь и удалившись на безопасное расстояние от неё. В целом, снаряд Тип 91 был бы очень хорош для стрельбы на недолётах, хорошо пробивал толстую броню за счёт огромной массы и хороших баллистических характеристик, но был весьма неэффективен против слабобронированных и небронированных частей корабля.

Танк Тигр. Про него написано ну очень много, поэтому коротко.

Panzerkampfwagen VI Ausf.H — E, «Тигр» или Т-6.

Длина с пушкой вперёд, мм 8450

Ширина, мм 3705

Высота, мм 3000

Клиренс, мм 430

Было выпущено во время второй мировой войны 1349 штук.

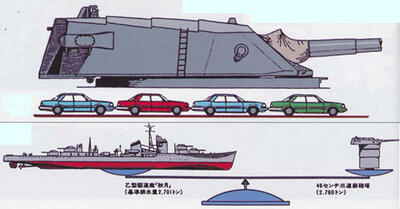

Башня и орудие линкора Ямато.

460-мм орудие Тип 94 — морское корабельное артиллерийское орудие, применявшееся японским флотом в годы Второй мировой войны. Состояло на вооружении линкоров типа «Ямато» — «Ямато» и «Мусаси»

Орудие имело длину ствола 45 калибров и могло стрелять снарядами массой 1750 кг.

(Длина ствола 21.3 метра).

Башня:

Масса орудия 165 000 кг. А в башне их 3.

Масса вращающейся части, т 2510

Расстояние между осями орудий, мм 3050

Максимальная дальность стрельбы, м 42 030

Досягаемость по высоте, м 11 000 (да, были зенитные снаряды !)

Бронирование лоб башни — 650 мм

бок — 250 мм

крыша — 270 мм

Скорострельность орудия колебалась от 1,5 до 2 выстрелов в минуту. Это было связано с тем, что заряжание орудия осуществлялось при фиксированном угле +3° и требовалось время для возврата орудия на линию заряжания. Наведение орудий осуществлялось с помощью гидропривода. Готовый к бою боезапас располагался внутри основания башен и доставлялся к орудиям тремя элеваторами.

Башня вращалась на катках по погону наружным диаметром 13000 мм. У каждого ствола имелась своя люлька, что обеспечивало независимое наведение.

Башня имела два поворотных механизма с шестеренчатой передачей, движимой двумя гидромоторами мощностью по 500 л.с. Вертикальная наводка осуществлялась главным силовым цилиндром.

Из интересного: Время полета снаряда при возвышении 45 градусов составляло почти 100 секунд. При этом снаряд пролетал 42 км.
