Слегка утонул. Samsung s22 ULTRA2
Яблоки говорит ремонтировать дорого xD
Есть обычный древний Samsung s22 ultra
Данная радость с заявленной влагозащитой немного хлебнула водички и естественно игрушка закончилась.
Samsung s22 ultra не включается.
Понятное дело что не включается, ведь после попадания влаги сначала коротнул дисплей, выжрав кусок текстолита на основной плате
И только потом закис коннектор аккумулятора и отрубилось питание.
Сервисы отказывались от ремонта, ибо лапки.
Прогар серьёзный, ибо я начал расковыривать слои и тут восстановление 6 слоёв может и получилось бы, но при запайке нового коннектора дисплея на плату всё развалится, так что этот вариант не годится. Этот шлейф тоже в мусорку.
Значит. Значит половиню плату:
В отличии от яблока, тут доски припаяны на точно такой же безсвинцовый припой, как и все микросхемы на плате, да ещё залито немного компаундом и разделение довольно сложное - нужно расплавить припой так, чтобы не потекла нижняя часть рамы и процессор на обратной стороне:
Да, верхушку я тупо отрывал от основной платы и поэтому на ней отлетело большое количество контактов. Но она уже не потребуется, это в мусор.
В общем это уже не интересно.
Готовлю донора.
Донор стоит 23 тысячи, ибо плата не ростест и найти её рабочей та еще задача, а нужна именно рабочая!
Вообще, вообще. Если клиент сам хочет заморочиться и сэкономить чуть средств, то может сам искать подешевле, ведь я не церемонясь пойду и куплю нужного мне донора в магазине за фулл прайс с доставкой и мне без разницы сколько это стоит, ведь я ещё и предоплату за донора возьму, предварительно согласовав стоимость.
Важное уточнение:
Работоспособность логической части чипов можно определить только переносом на рабочую плату, поэтому всегда есть вероятность того, что я уже давно вожусь с трупом и если не взлетит, то донор оплачивается в любом случае, а я не получаю денег за работы, поэтому в моих интересах не просрать время зря и сделать максимально возможное восстановление.
Вот.
Основная часть платы на утопленнике не пострадала, поэтому от рабочего донора мне потребуется только верхушка с сотовыми сетями и переходящими коннекторами зарядки и дисплея.

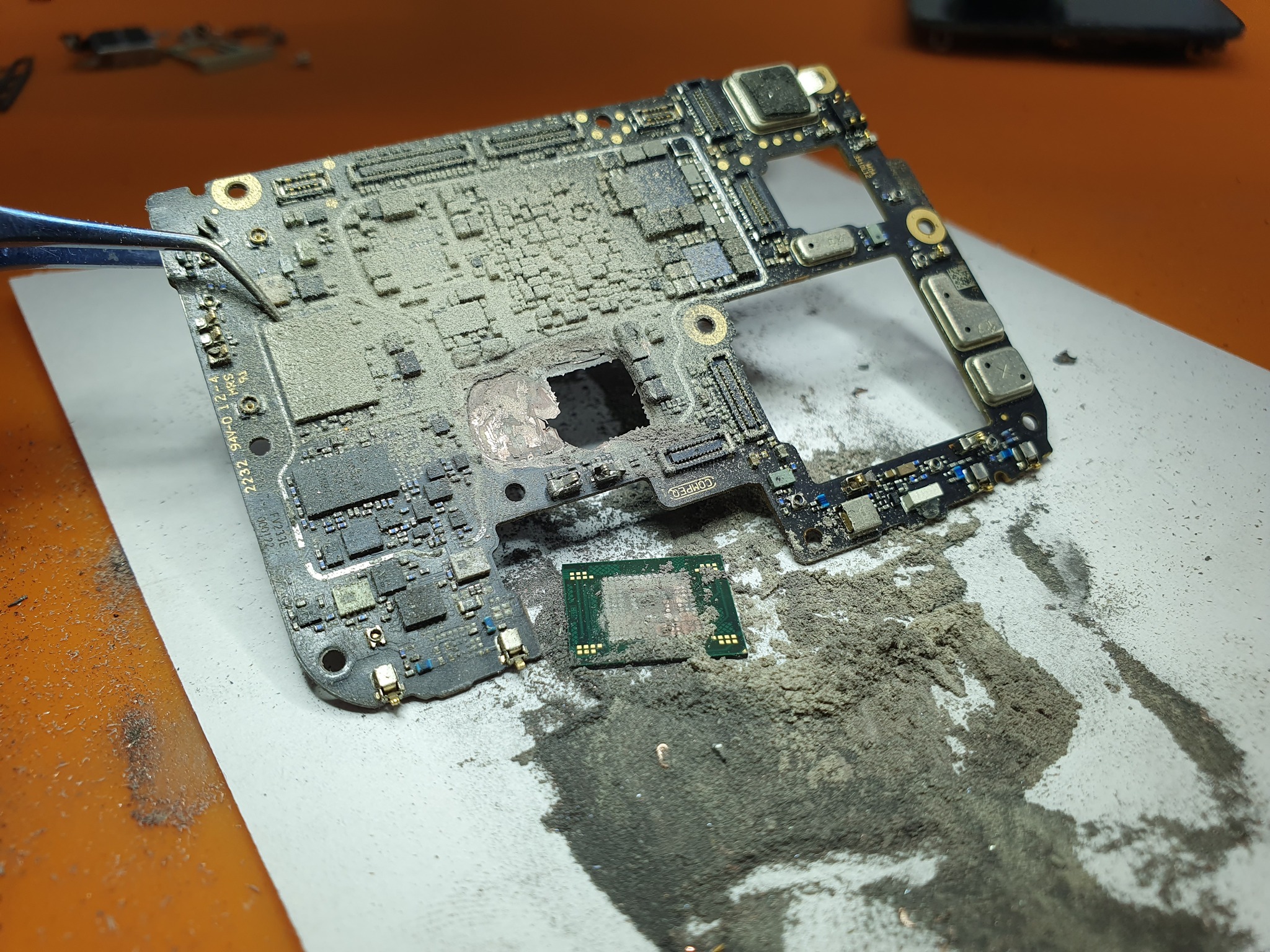

На полностью рабочем доноре разделение происходит уже со стороны процессора с подачей 500 градусов горячего воздуха, убивая всё: проц, память и контроллеры. Важно сохранить в хорошем состоянии тонкую плату с сетями и коннекторами, которая будет садиться уже на утопленную для восстановления данных.
Подготавливаю основную плату.
Зачищаю остатки заводского припоя и компаунда
Ошариваю раму на низкотемпературный припой через трафарет
Вот уже почти готовый набор для извлечения данных, а всё что ниже - убитый мусор.
Далее это дело присаживается на подогреве, немного помогая сверху феном по краям платы
Ну и фсё. Делов то)
Проверку осуществил на полностью рабочем дисплее
Тогда как на родном сгнил коннектор и вообще не факт, что матрица жива
Но попробую восстановить коннектор, вдруг взлетит)
Выклеивать дисплей я не стал, а просто соскоблил паяльником гнилой разъём
И с донорского битого дисплея, которого мне как раз прислали сдеком из Нижнего Новгорода на замену дисплея:
Украл нормальный, предварительно спросив о воровстве xD
Во. Дисплей менять не потребуется.
Далее мелкие работы по восстановлению шлейфа зарядки, ибо хоть шлейф и стоит 250р, но курьер за доставку возьмёт ещё 700 рябчиков и минусом тыщу из общего ремонта, а это на минуточку стаканчик кофе в Азбуке вкуса, тратить не хотелось бы, поэтому восстановлю родной.
Чё там, один контакт всего пострадал (для понимания - шлейф дисплея сгорел, его в мусор, а шлейф на зарядку восстановил).
Аккум тоже сгнил, поэтому заменил на другой.
Теперь всё)
Общая стоимость восстановления данных составила всего 50 тысяч рублей без гарантий дальнейшей работоспособности.
Важно!
Данные восстановить можно только после запуска телефона с РОДНЫМИ процессор и память, а также вводом валидного пароля!
Никаких других способов после андроида 6 нет и не будет!
