Зашёл не в ту дверь. Samsung s23 ultra. Не включается
Правильный заход в дверь:
И неправильный:

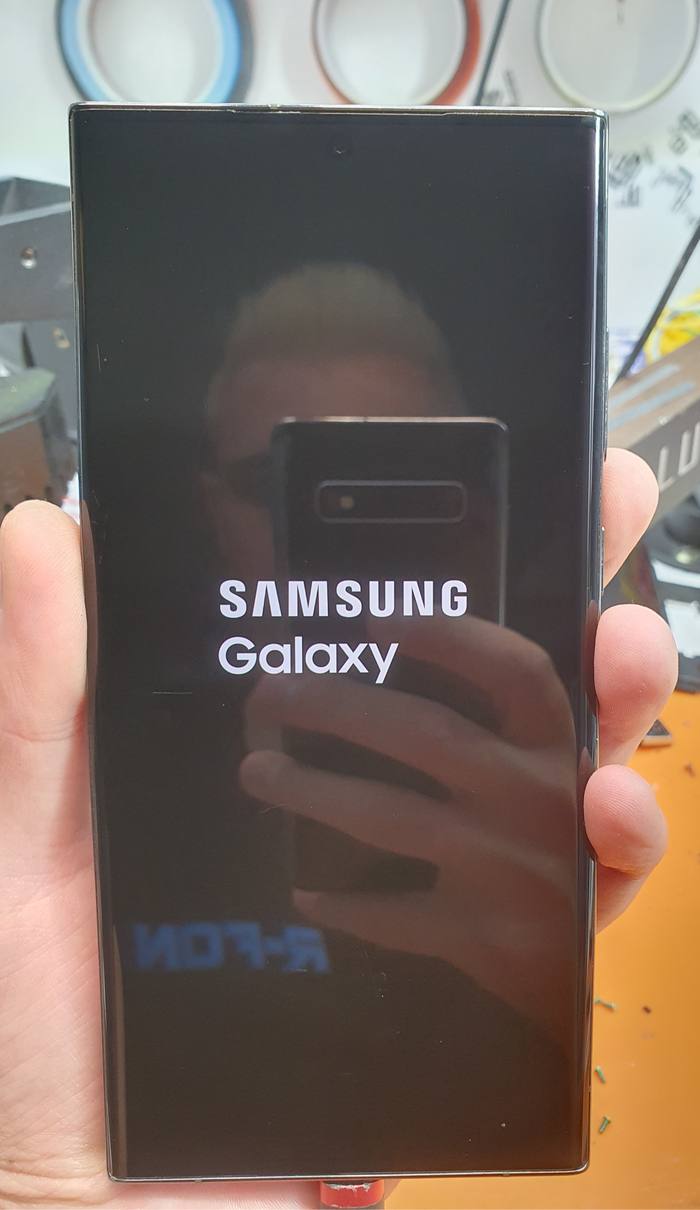

Samsung s23 ultra перезагружается, висит на логотипе или не включается.
Это было для поиска в херне, а раз ты сюда зашёл, то значит с компа сидишь ищешь причины))
Слыш Сань, ты там не наглей, мы тоже читаем! (С) подписчики
Пишу для всех, но этот блок надо для индексации в поиске.
В общем предсторис.

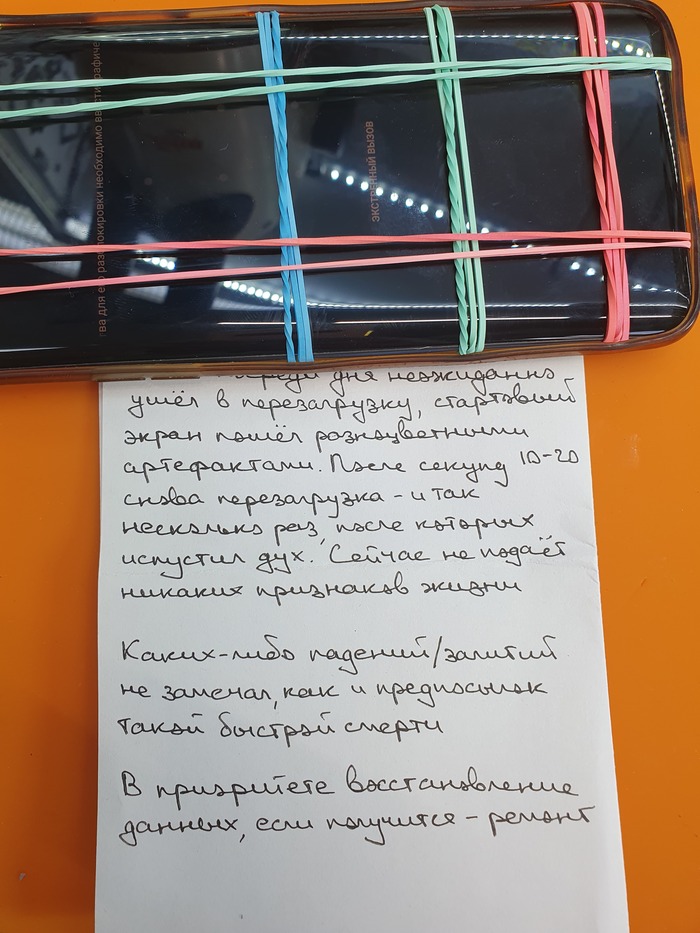

Написали мне как то в повозку историю:
Поставили на ночь на зарядку, а на утро увидели перезагружающийся телефон на логотипе, а зная конструкцию этих флагманов:
мне была уже сразу понятна проблема, её решение, сроки и стоимость, но тут я внезапно решил отдохнуть отпуск недельку и клиент подумал:
Ну раз там уже понятно, то в любом подвале это смогут сделать и понёс тут по месту у меня на Таганке в ремонт.
Итог: у Вас сгорел проц...
Ну вот как он мог сгореть, если телефон выдавал картинку?
Бутлуп означает часть работающего процессора или отвал одного из каналов оперативной памяти.
Чтобы сгорел проц, нужно либо убить его шокером, либо сломать физически. Это однокристальная платформа, которая содержит в себе всё: cpu, gpu, ecore, npu (в новых телефонах добавили физическое нейроядро) и если что-то из этого кончилось - телефон будет мёртв окончательно. Но!

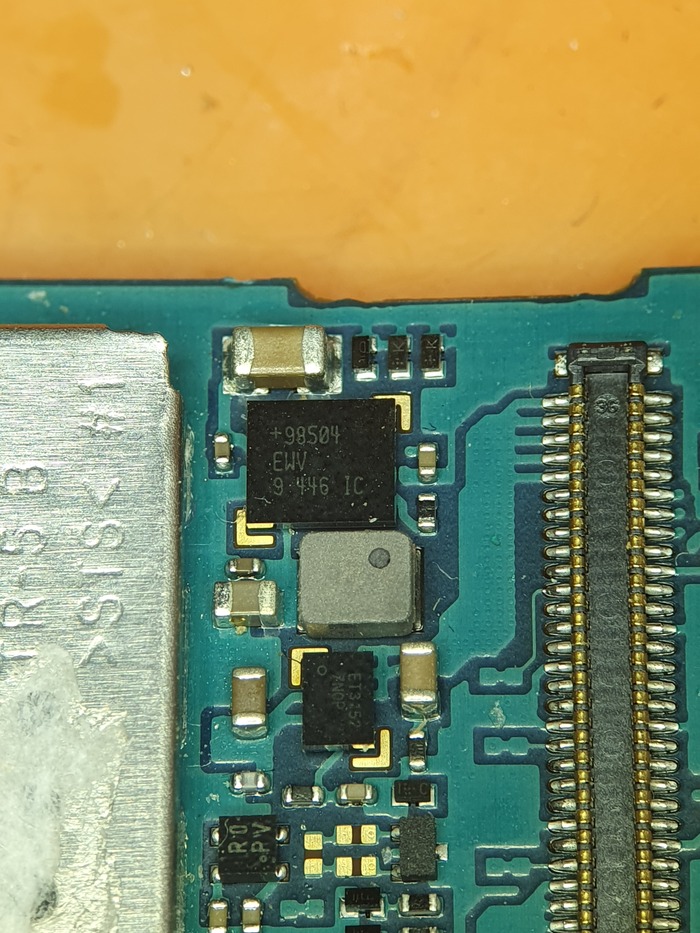

Процессор защищён 3 контроллерами питания, которые в свою очередь защищены ещё пачкой чипов питания (контроллер заряда, ovp защита и контроллер уровня напряжений).
Описание схемотехники продолжу далее

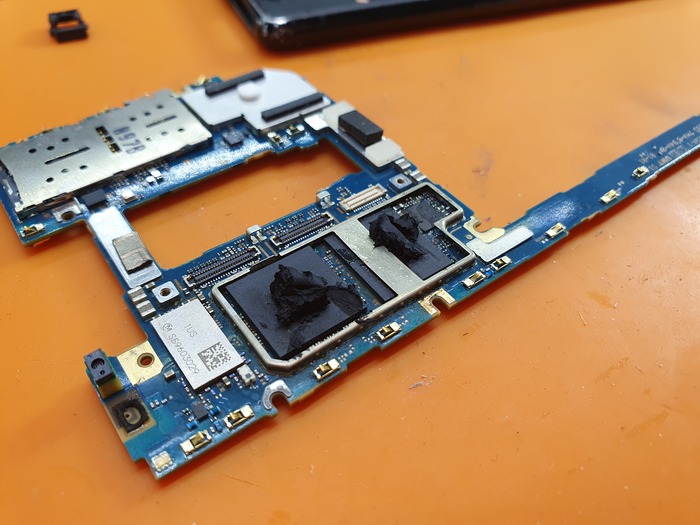

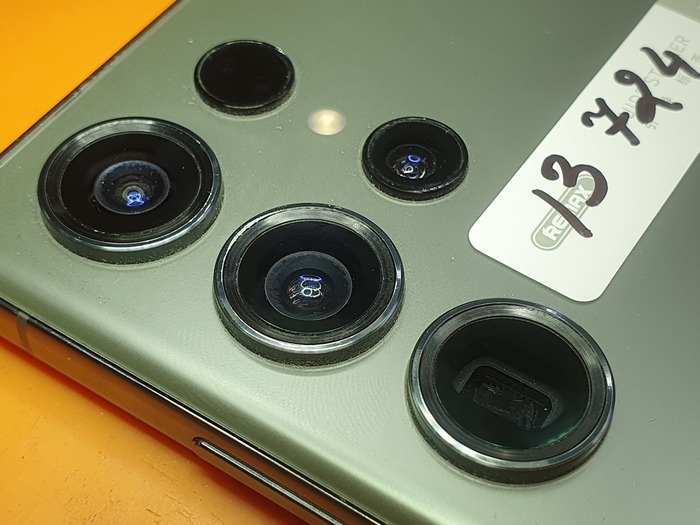

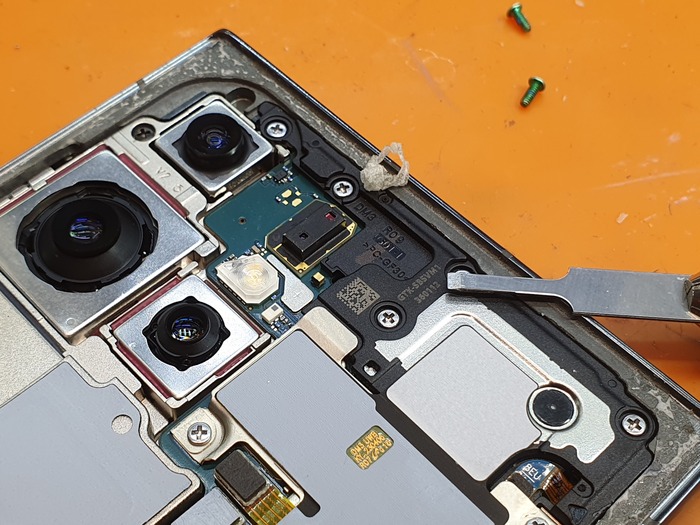

А пока взгляни на камеры.
Ну я в принципе не удивлён, что у ребят сгорел проц, тут даже камеры защитить то не смогли, заляпали
Православный дешёвый b7000 прилагается как бонус

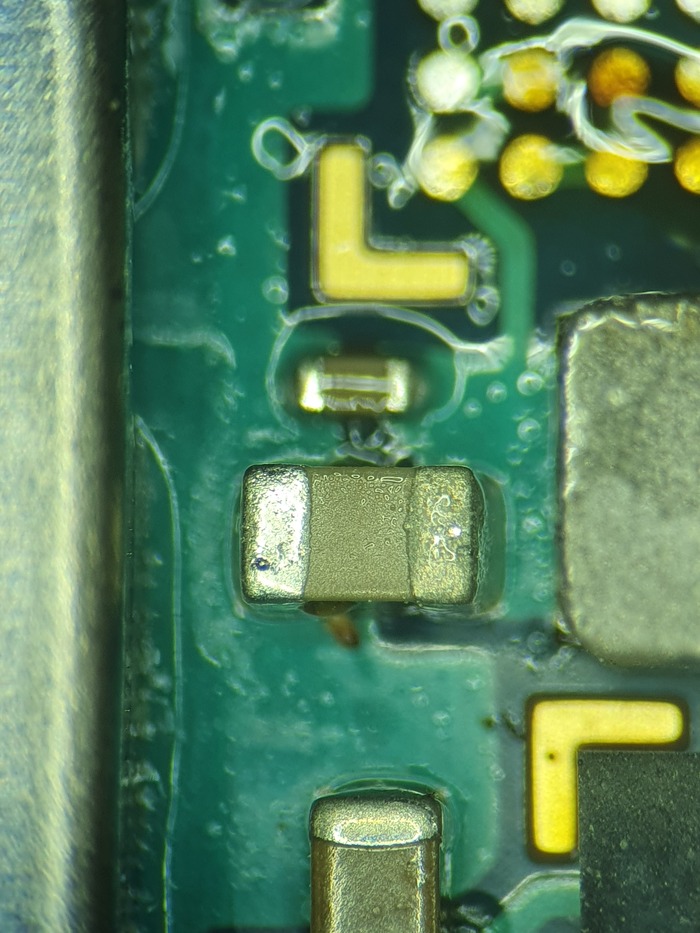

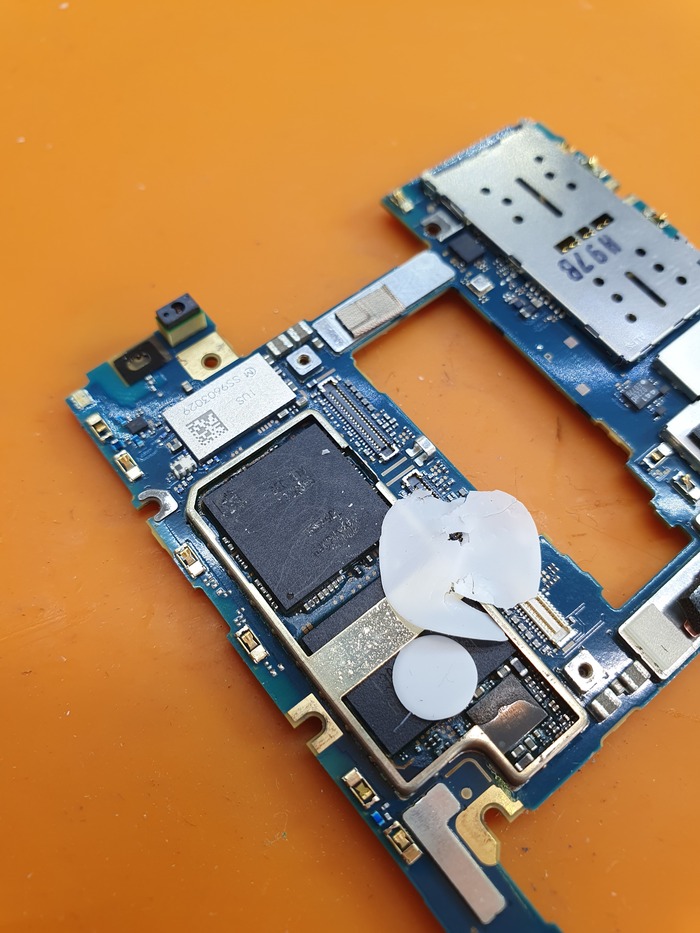

По плате на первый взгляд всё кросиво
И даже тут прекрасно за одним исключением - вся отпаянная защита.

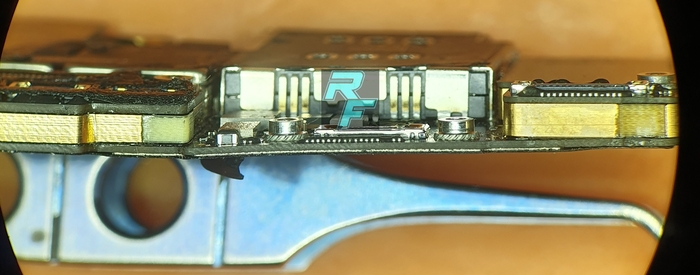

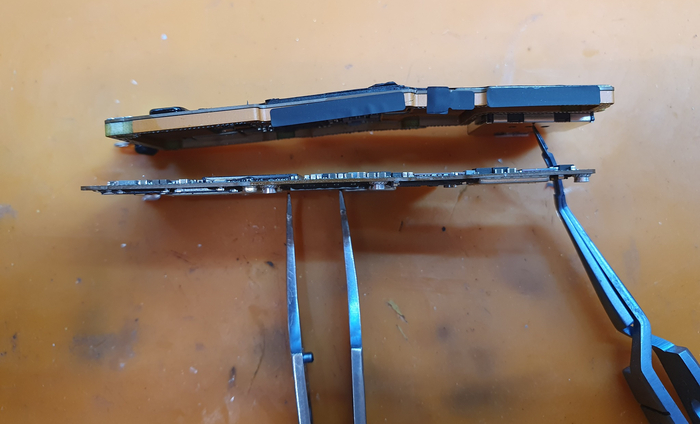

Как многим неизвестно, у этих телефонов (s21, s22, s23) есть две проблемы:

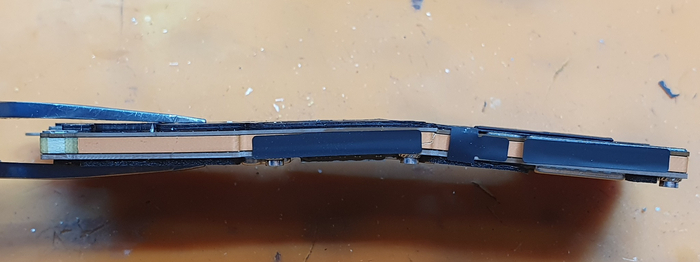

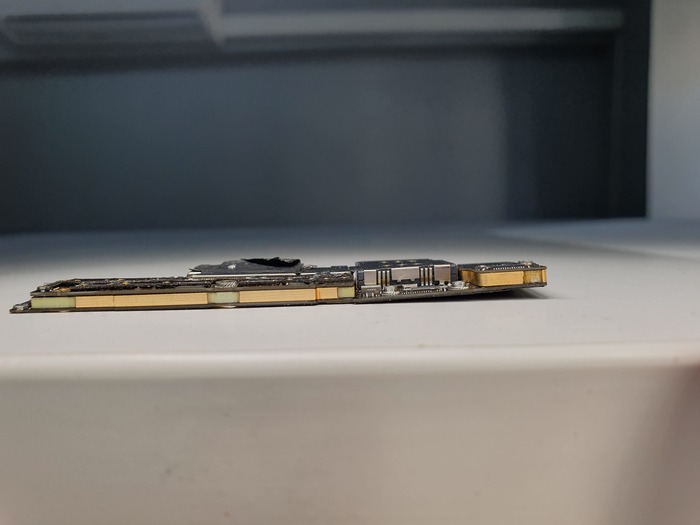

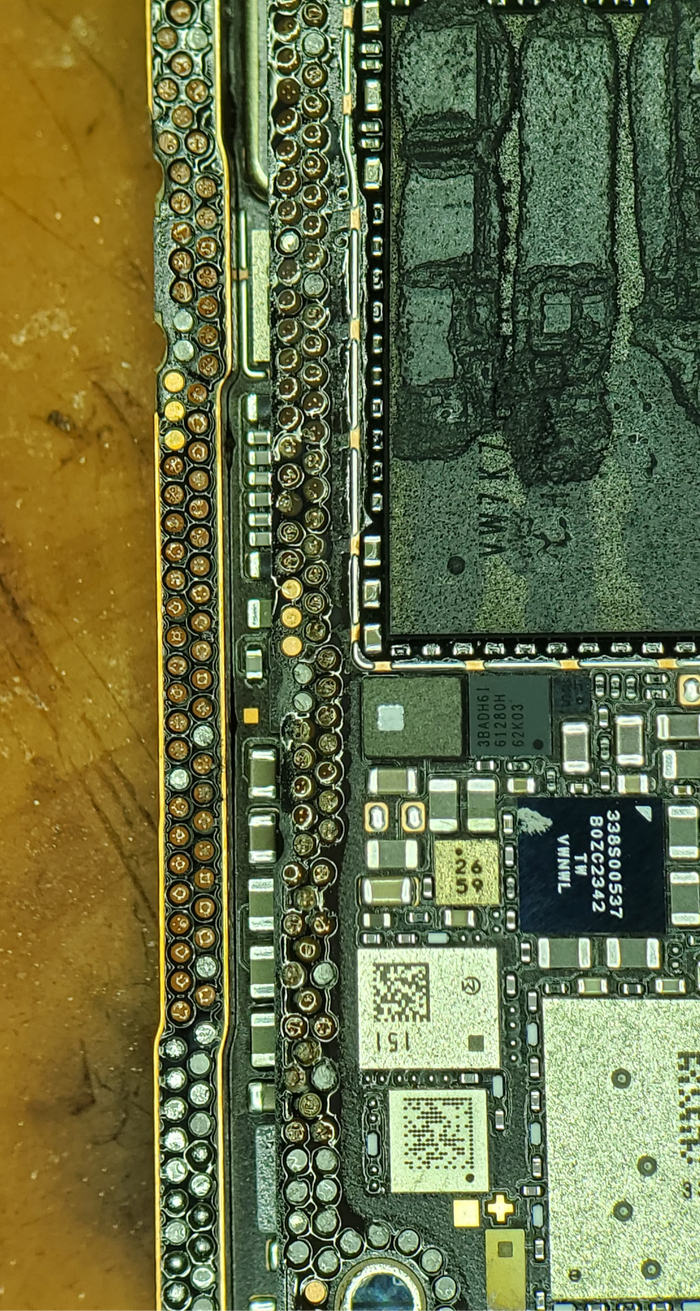

Отвал процессора и/или развал межплатной рамы в одном и том же месте.
Диагностировать это никак не получится, поэтому сначала делается самый простой ремонт - процессор:

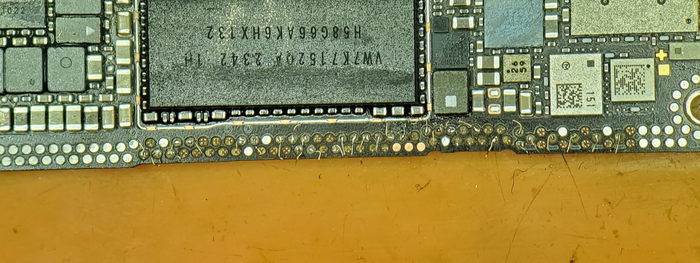

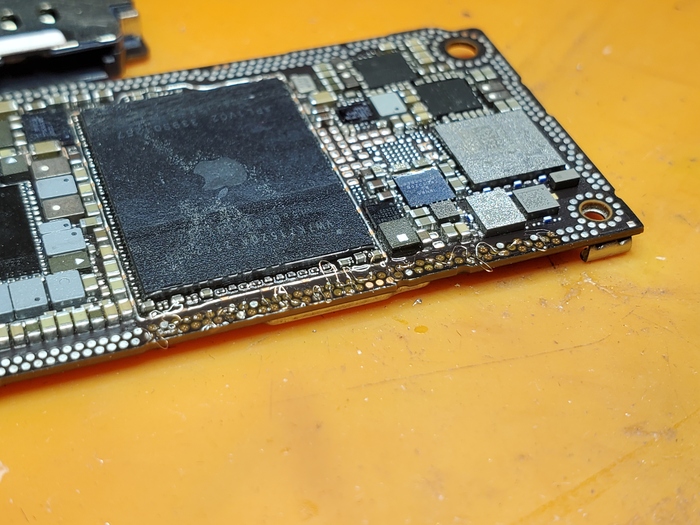

Который тут даже посадить нормально не смогли. Просто флюс и припой говно, а вот тут ожидал изначальный посыл сервиса

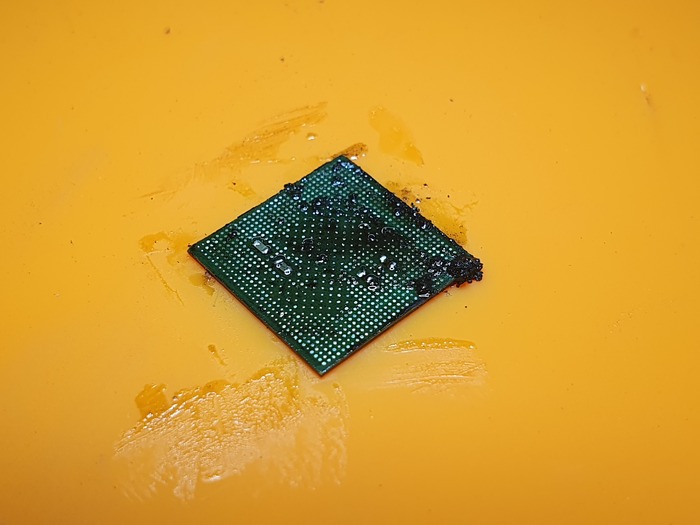

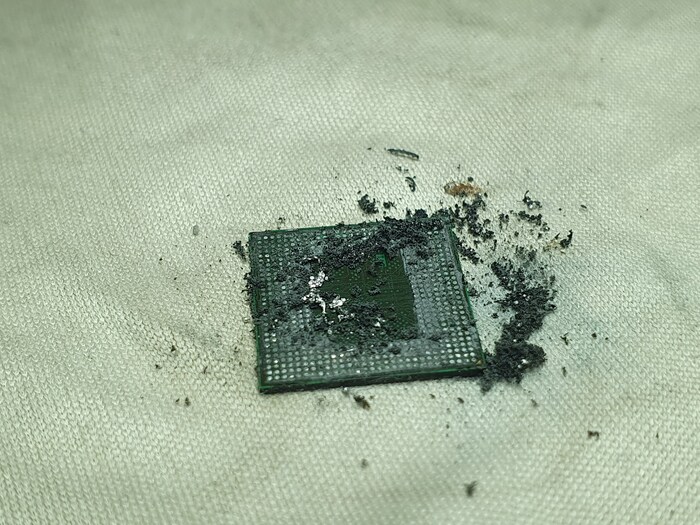

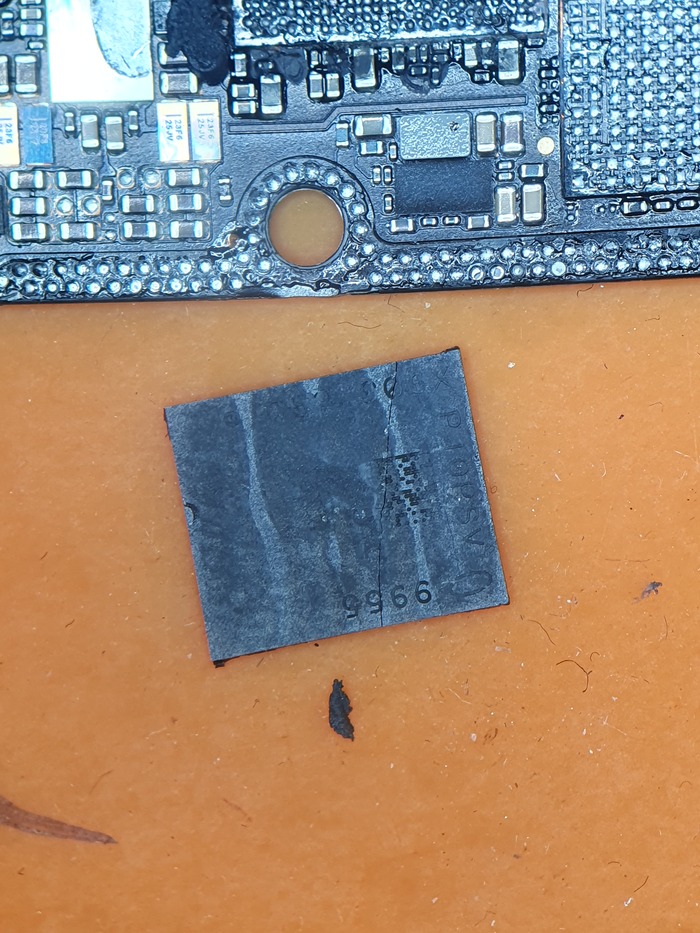

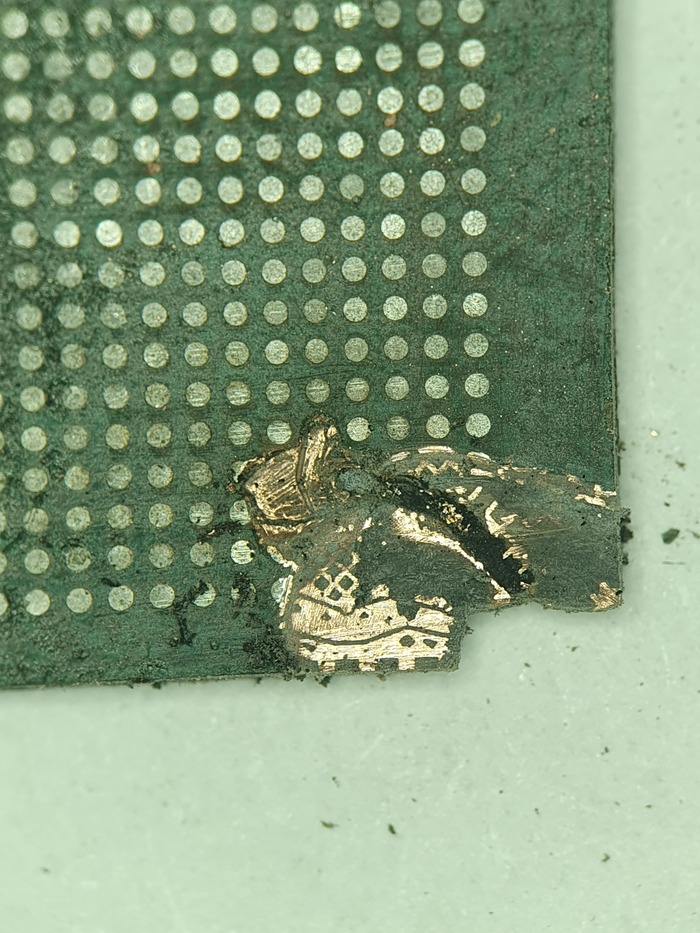

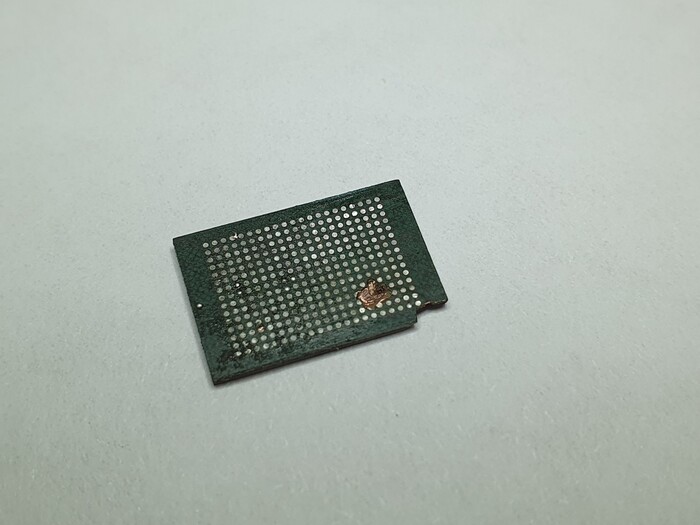

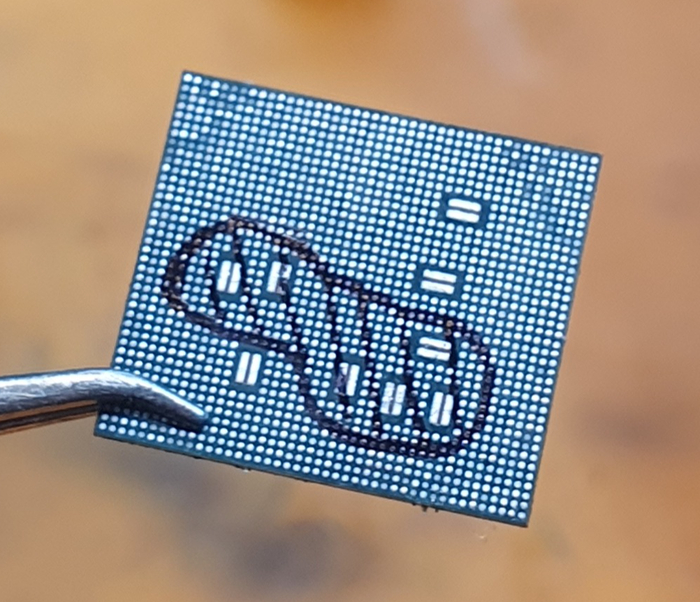

Сгоревший проц. Вот только он не сгорел - его сломали при демонтажировании.

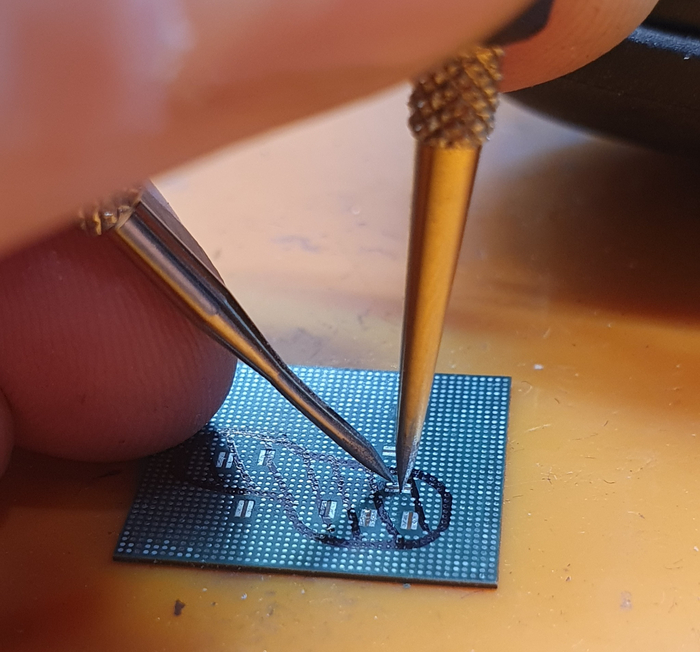

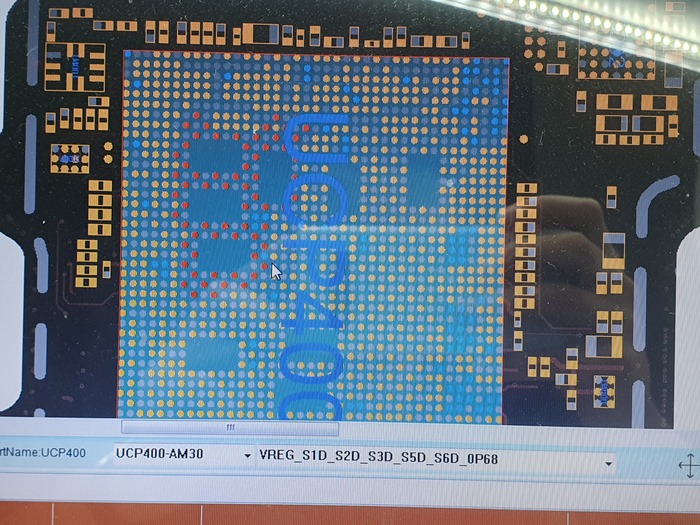

На графическом ядре должно быть не менее 1.2 Ом, а тут 0.2 Ома.
Конец истории.
Клиент просто не дождался меня, я бы сделал за пару дней в перерывах на перекур, так как для меня это элементарный ремонт.

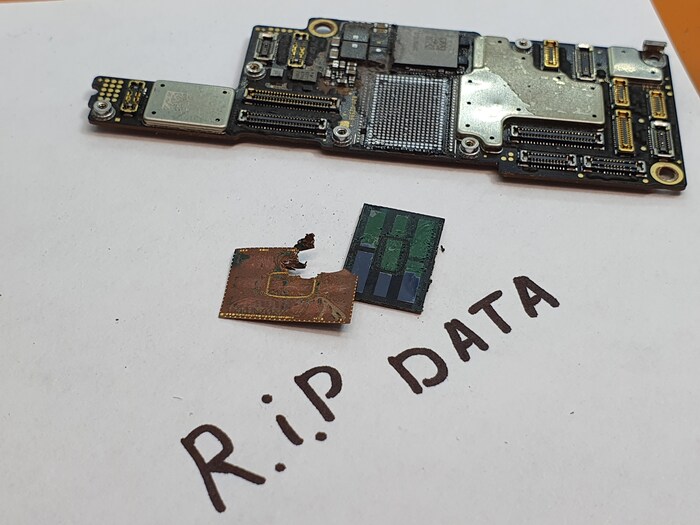

Данные и вообще телефон со своими серийниками теперь получить невозможно!
А вот этого юнита, который ещё не был в ремонте
Я сделал за 40 минут следом, пока трафареты были подготовлены и я его даже не заметил. Ну был и был, данные восстановил, денег получил и хорошо, пошёл к следующему, а тут теперь увы, мамку в мусорку.
Или нет?))
Хоть клиент и был опечален данной ситаэйшен, заплатив 3 тысячи за диагноз после криворучек, решил хоть как-то сделать этот телефон и я предложил решение!
И да, оно на карточке выше.

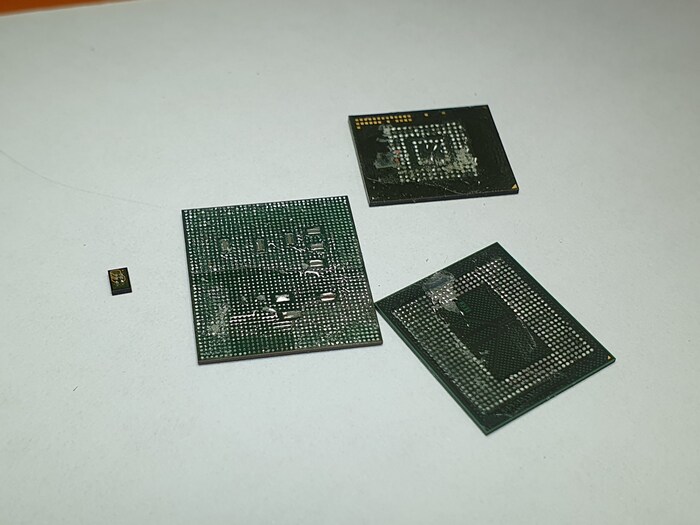

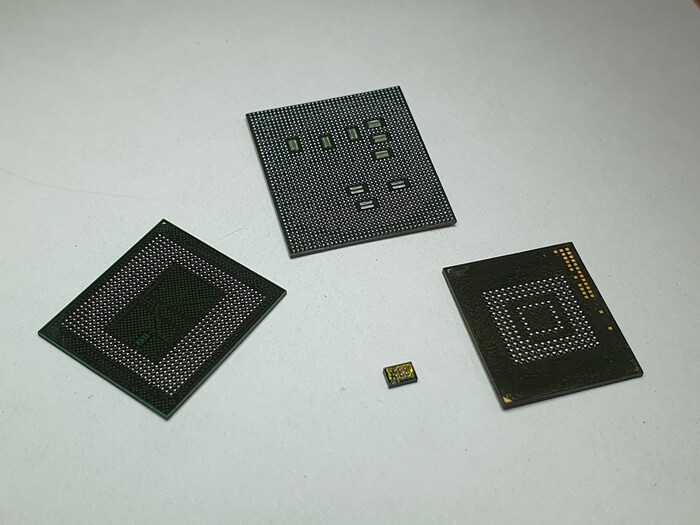

Это полностью рабочий, связанный комплект:

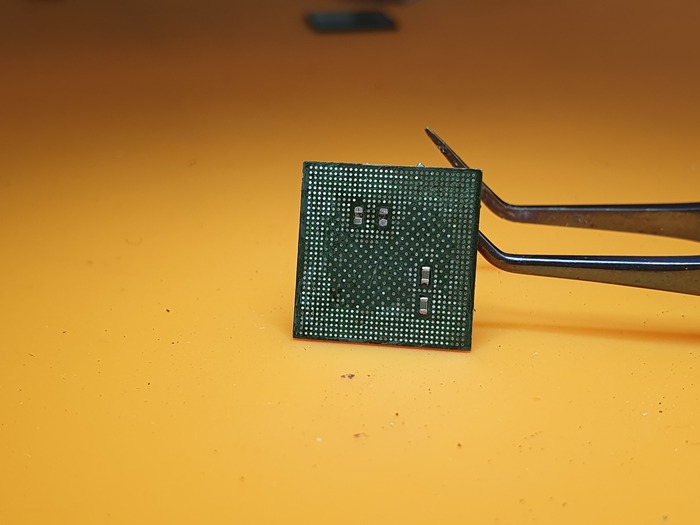

Процессор
ОЗУ
Чип памяти
Knox.

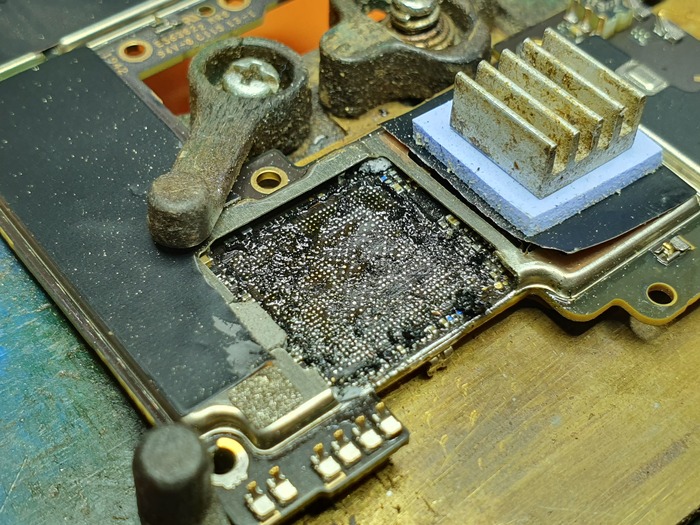

Снят был с донора, который использовался для переноса из утопленной наглухо платы, например:
Таких комплектов у меня много на разные модели и если что-то не получается, то можно воспользоваться хоть каким то решением. Отдельно эти комплекты не продаются, найти в продаже невозможно.

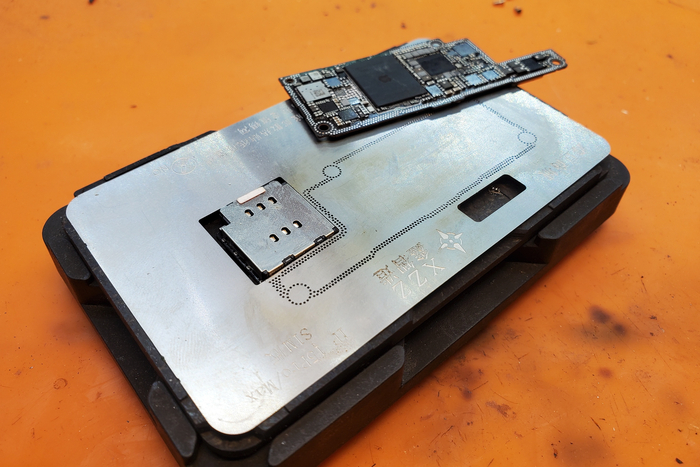

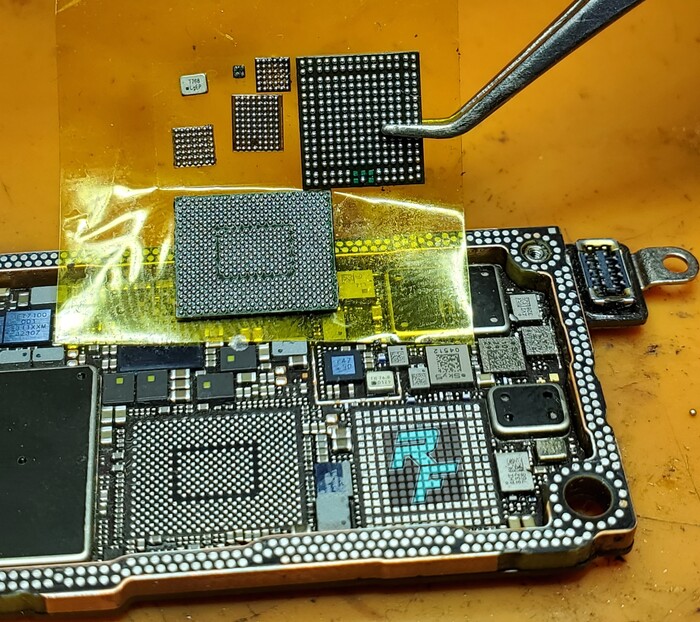

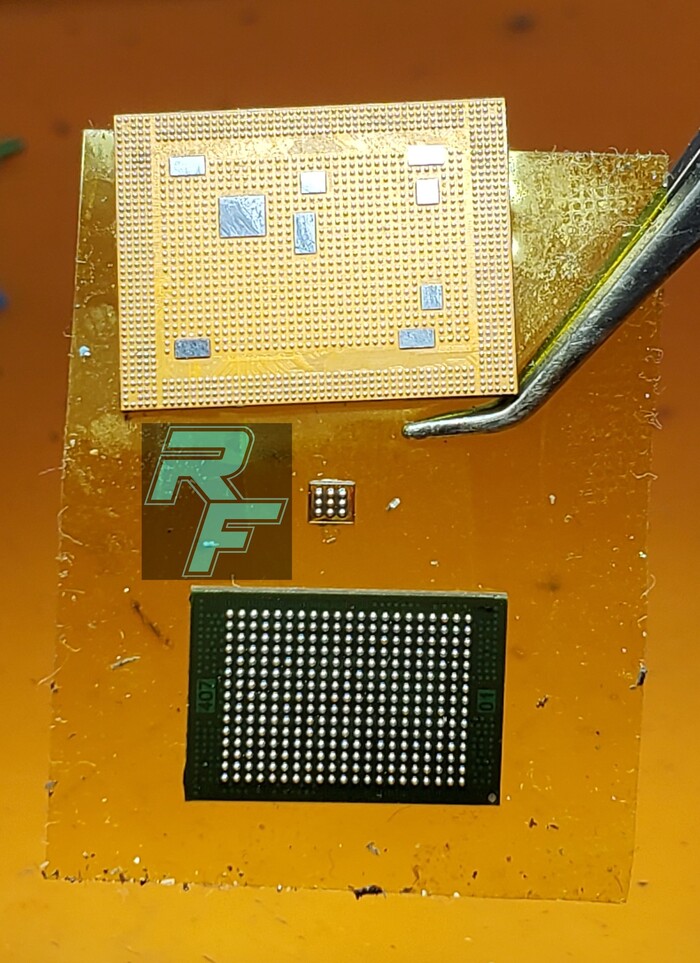

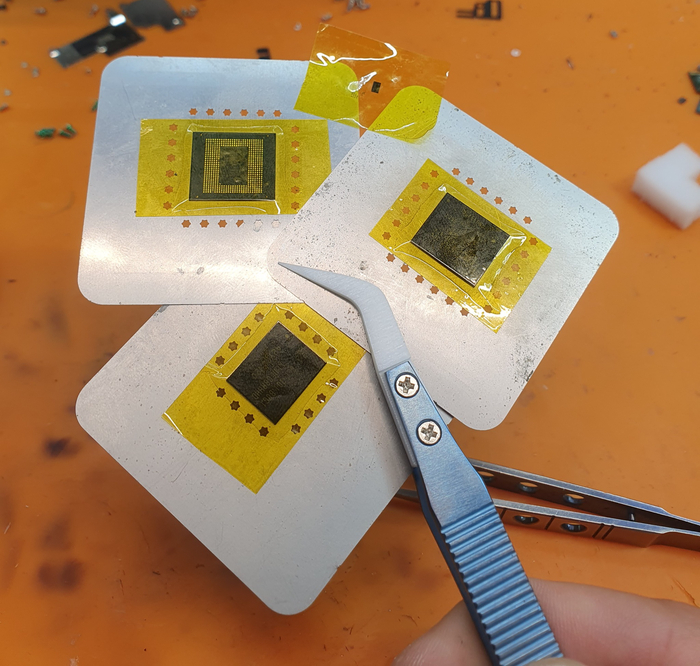

Он ещё не обработан, поэтому достаю металлические карты)
Смотри на карту
И готово

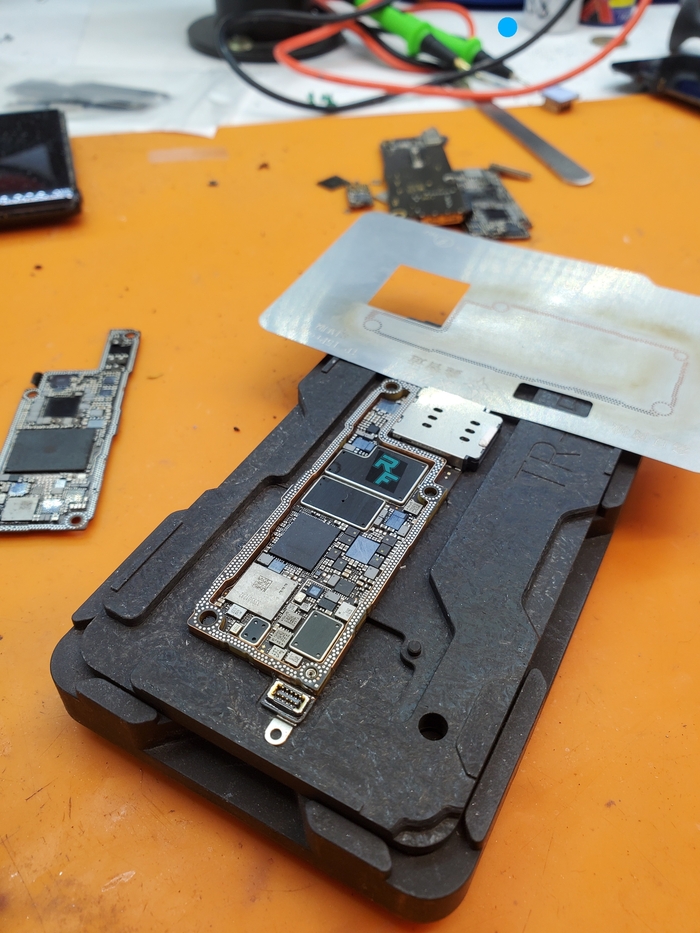

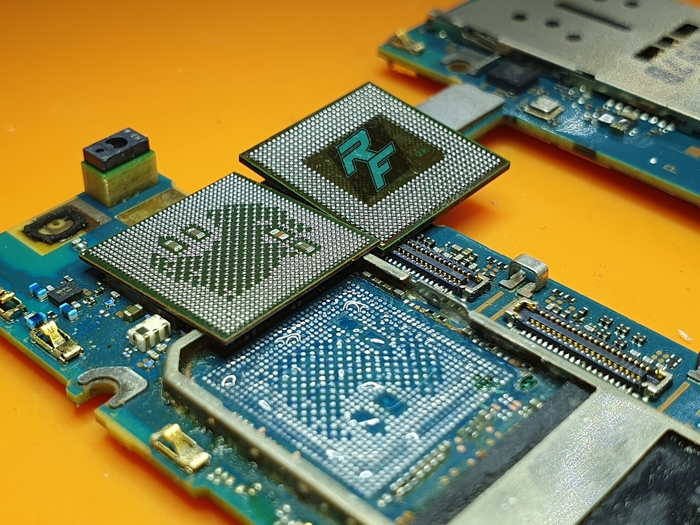

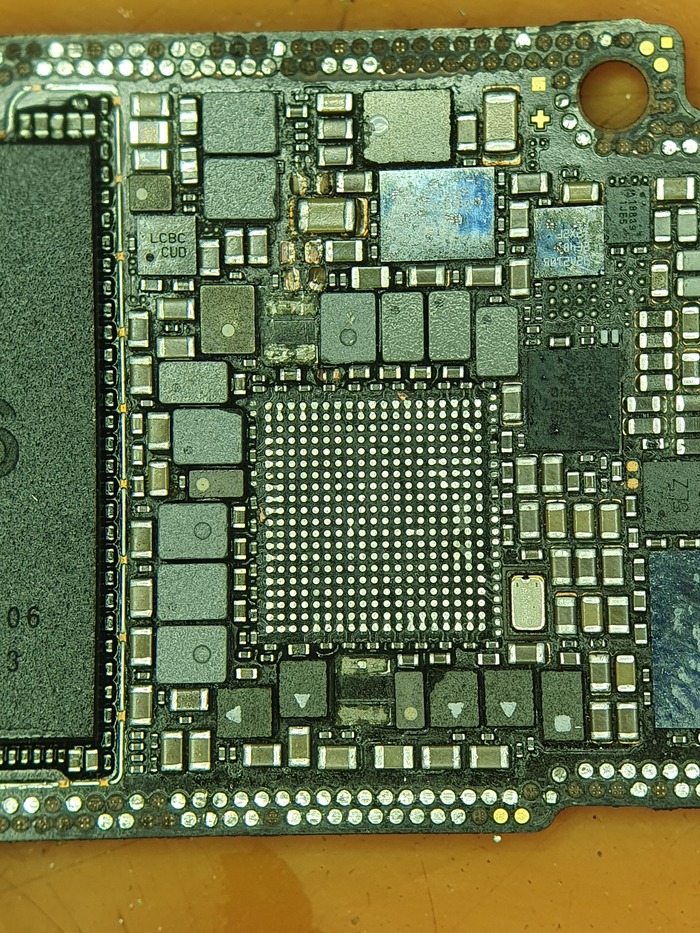

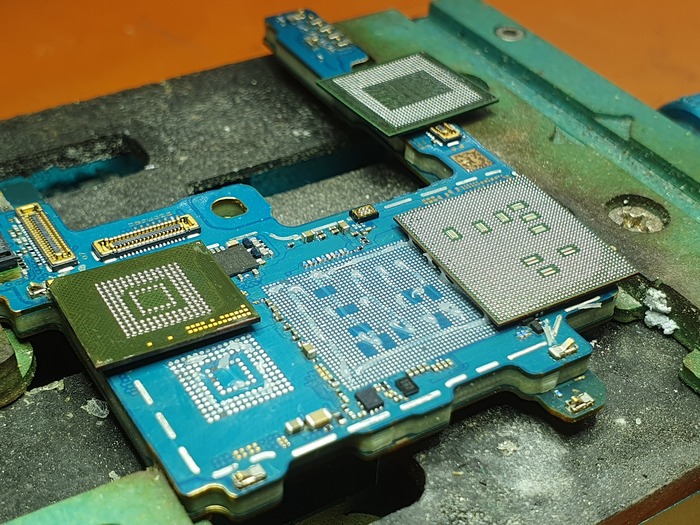

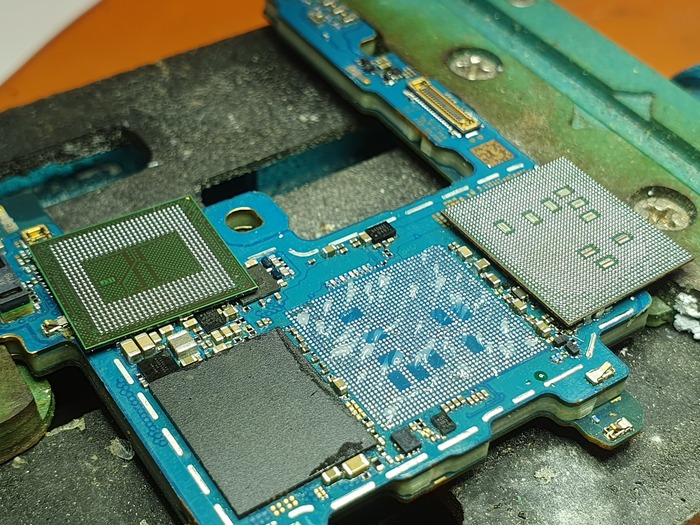

Далее этот колхоз поедет на доску, с которой предварительно убирается нерабочий комплект
Ну красота же)

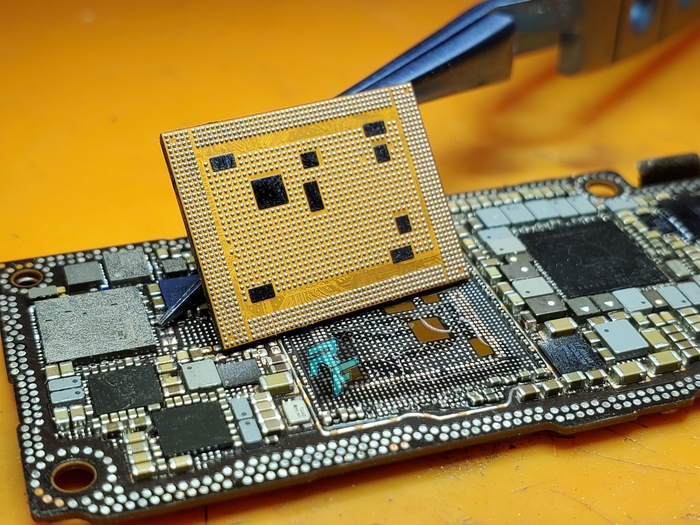

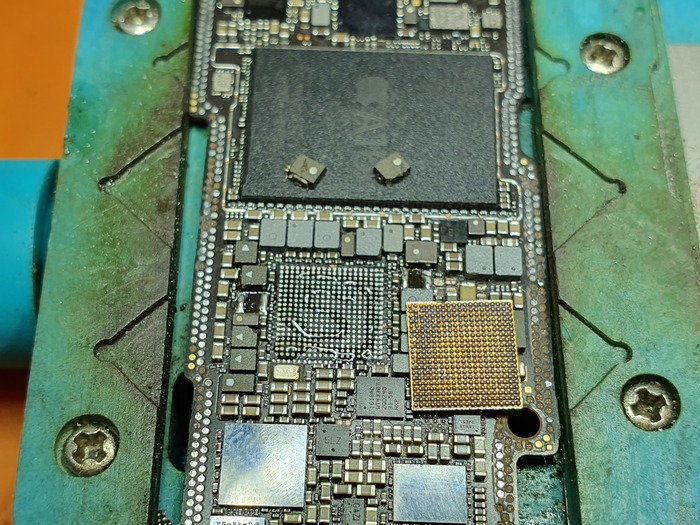

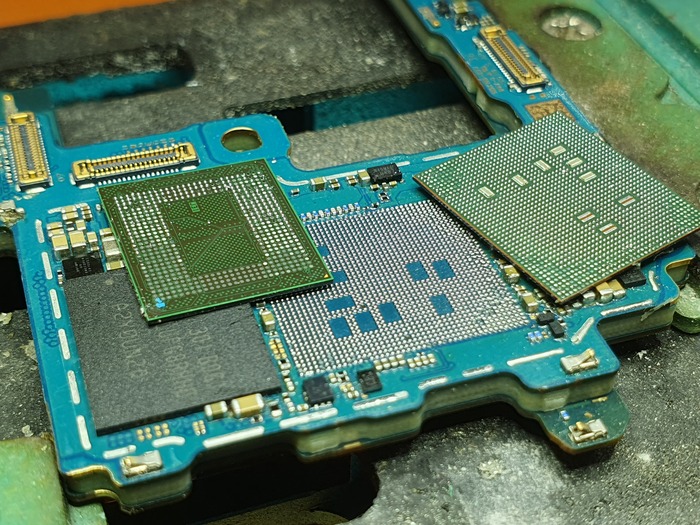

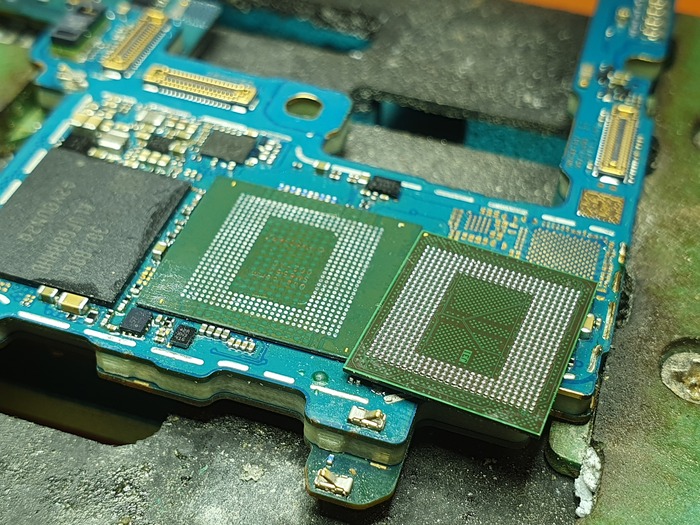

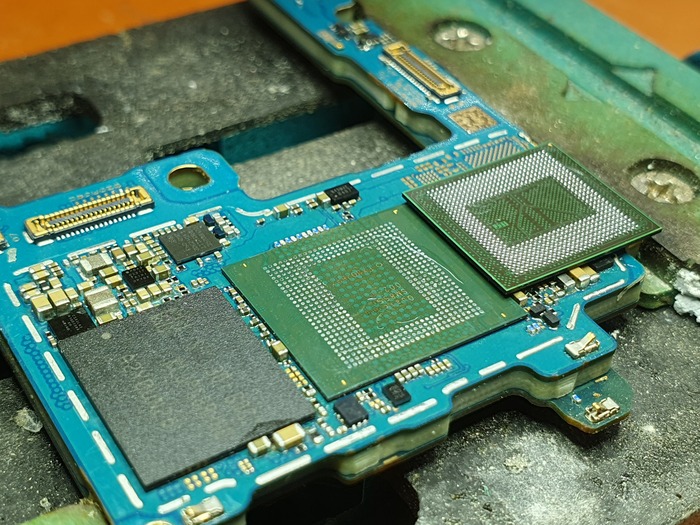

Присаживаю сначала сразу три микро, а потом сверху напаивается ОЗУ
И...
Никого))

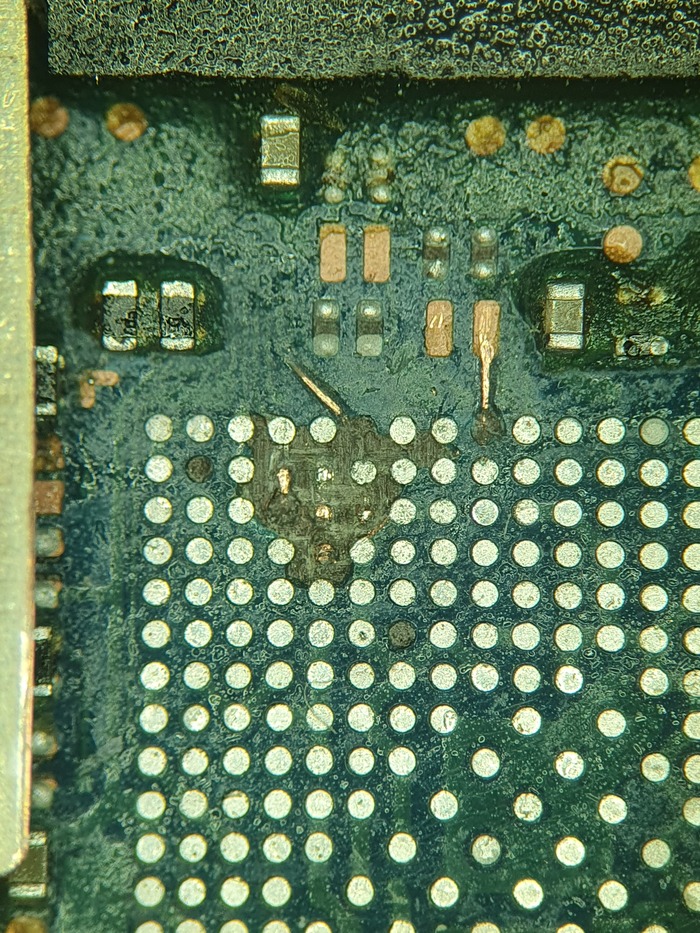

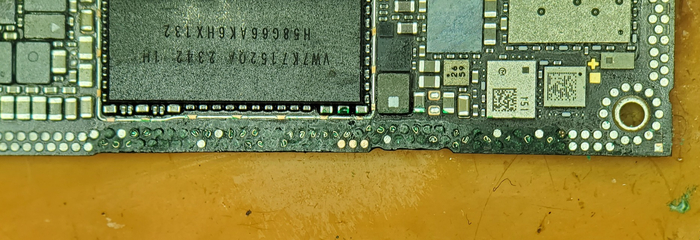

Под процессором слипся шарик
И тут поможет только снятие
И переделка всего заново

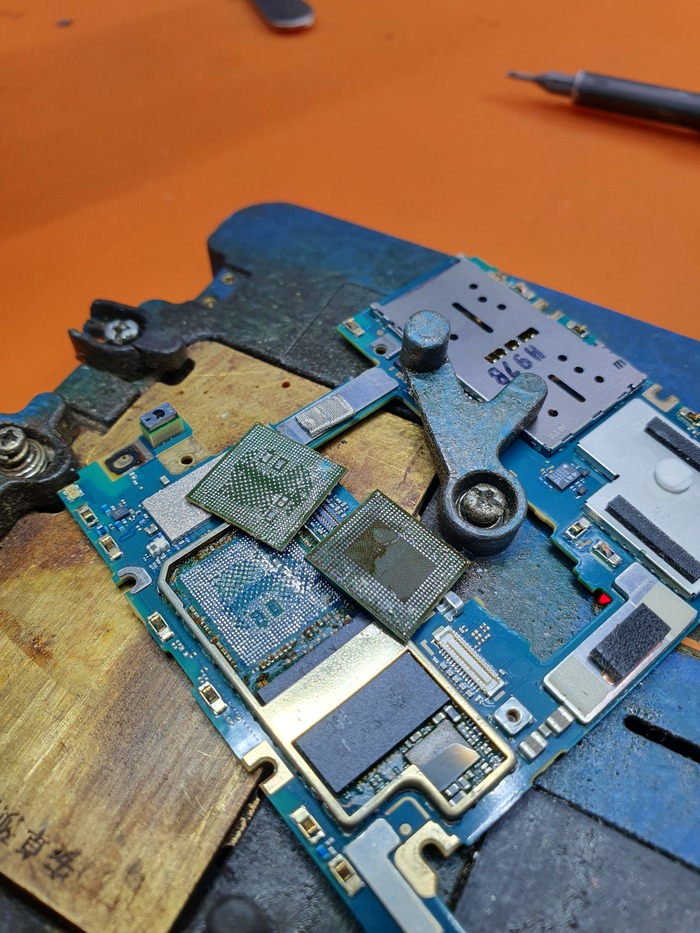

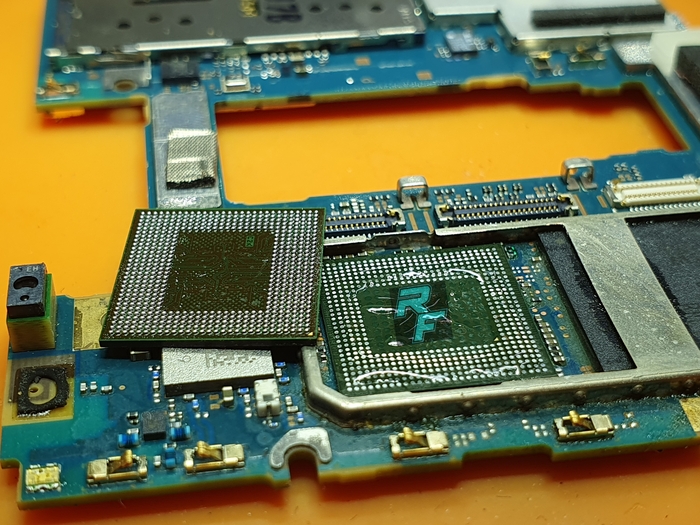

Принцип тот же. Сажается проц и сверху присаживается ОЗУ
Бывает. Делов то))

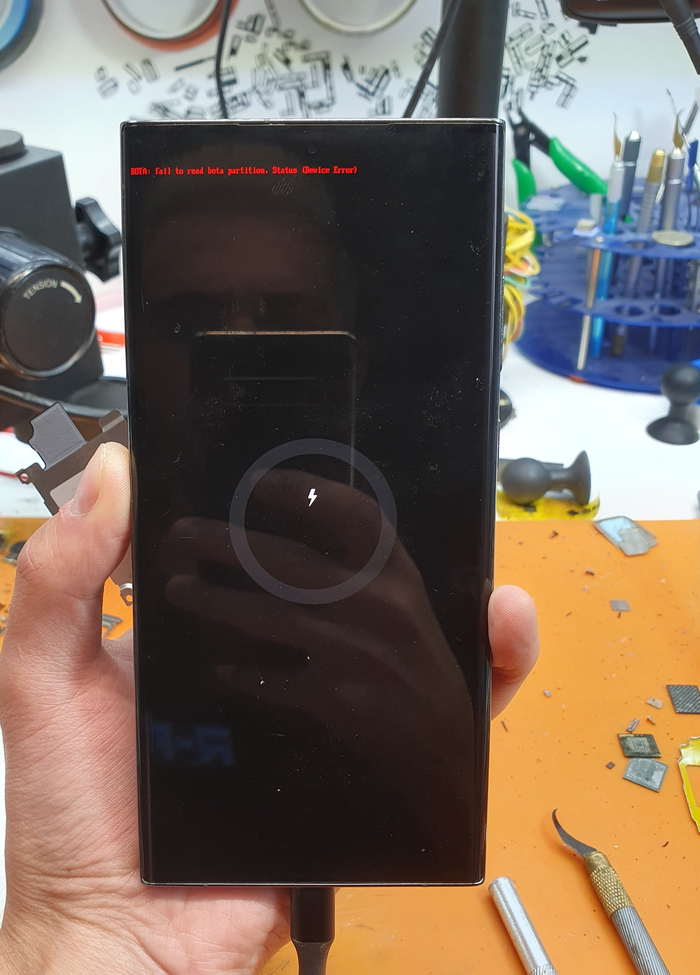

Телефон запсиховал от неродных wi-fi и sensorHUB, но после принудительной перезагрузки откалибровал загрузчик и

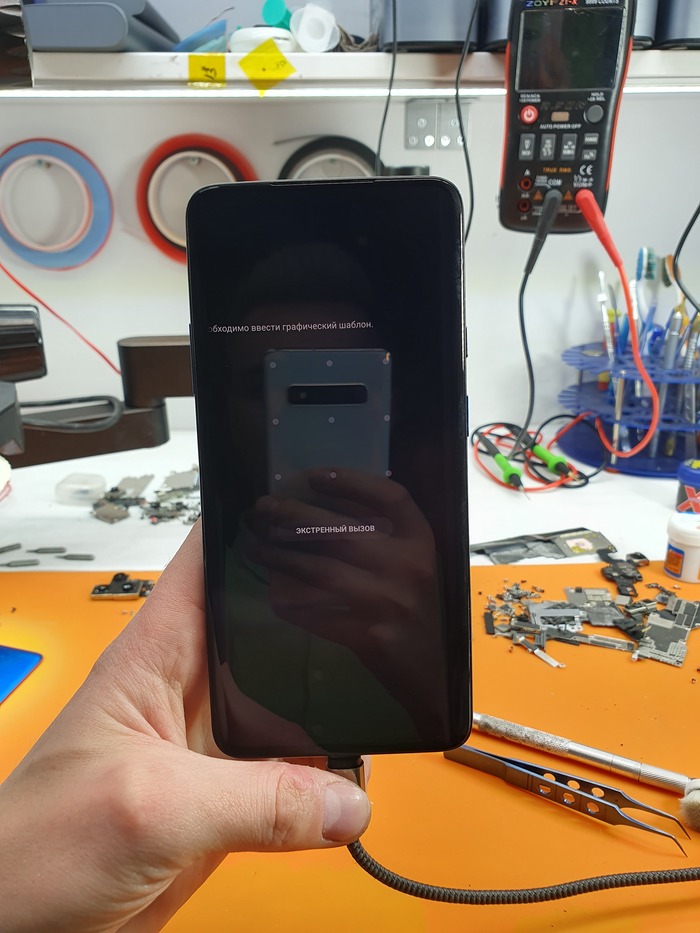

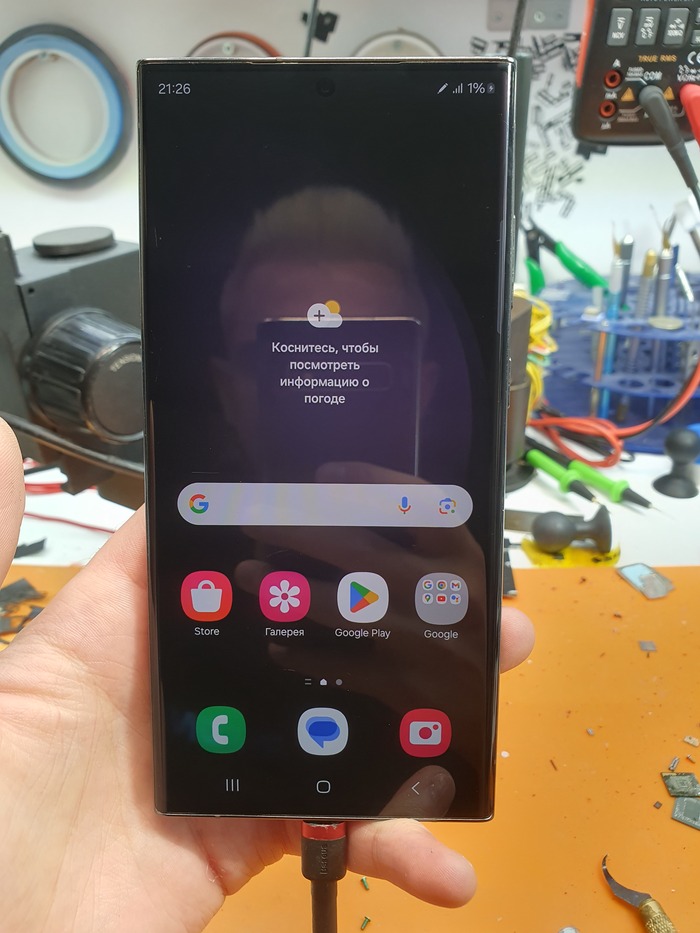

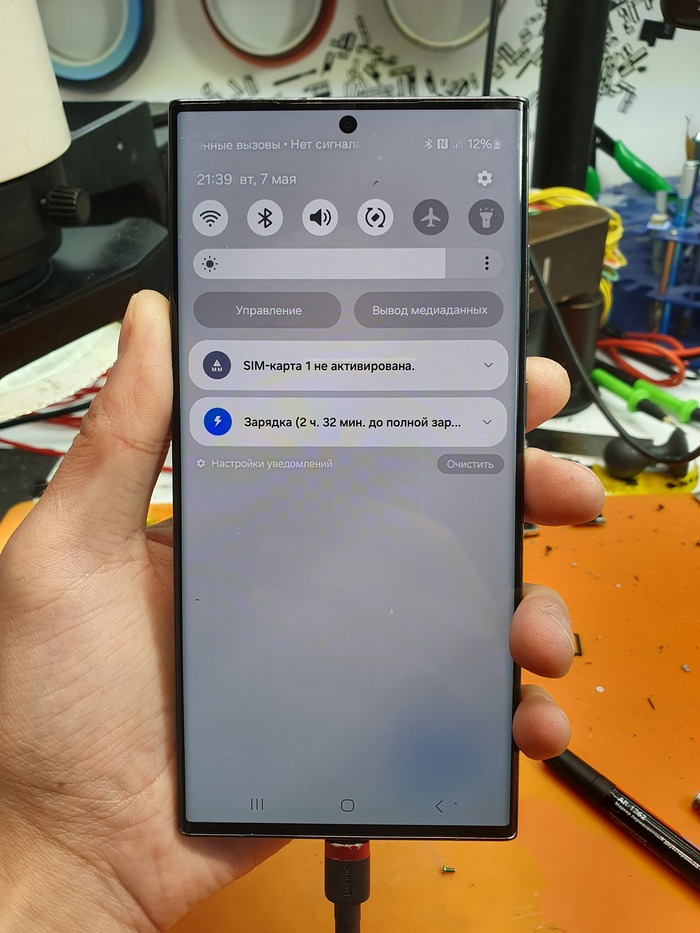

Запустился
Теперь бы потестить пару дней и выдать отремонтированный, хоть уже и без данных, рабочий телефон, да ещё и БЕЗ ГАРАНТИЙ и далее расскажу почему.

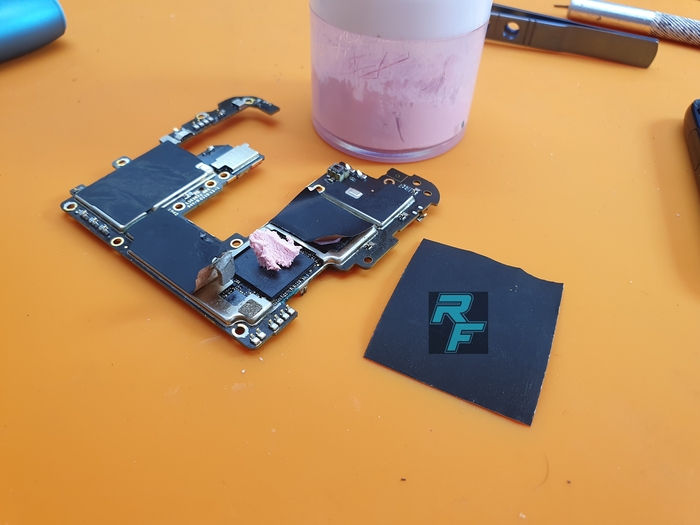

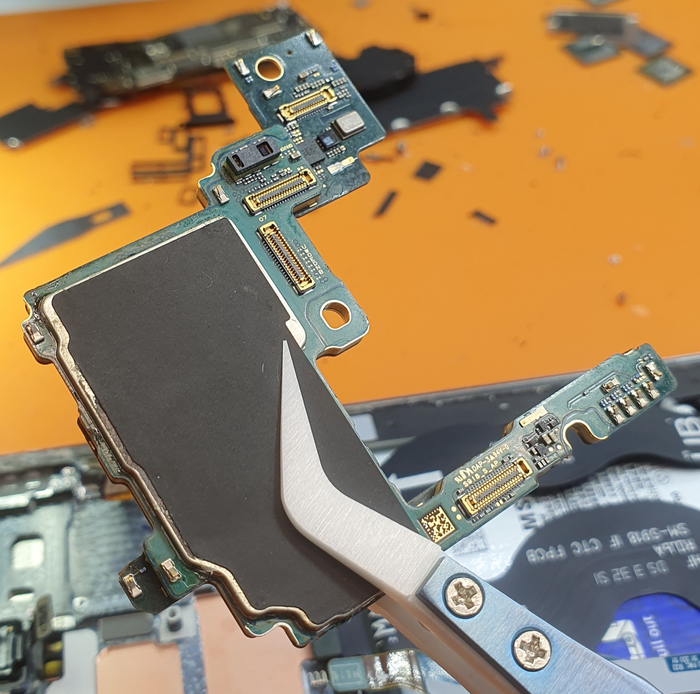

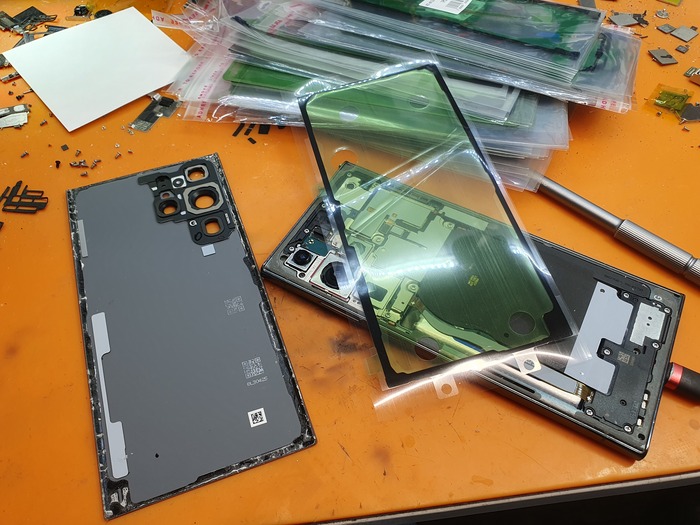

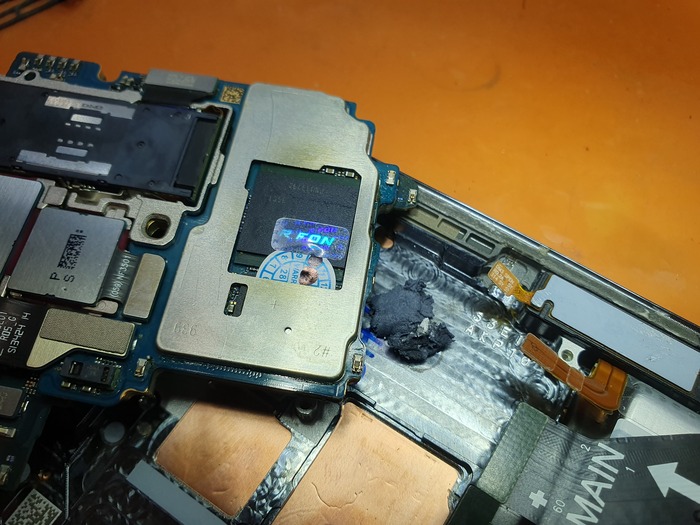

После тестов собираю кросиво. Снимаю заводской термоинтерфейс и кладу свой для прямого охлаждения процессора на корпус

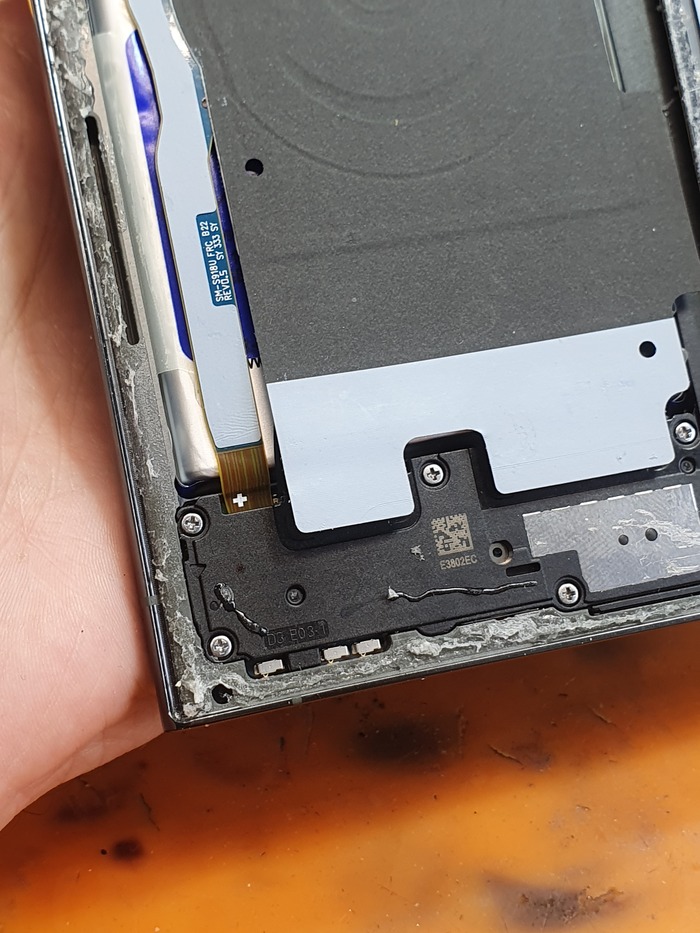

Убираю днищенский б7000 и старую проклейку
Сделаю как нужно. С оригинальной
Проклейкой за 80р из мобы. Она точно такая же, как и свистят тут некоторые персонажи в уши типа авторизованная. Сравнивал.
Тут главное как подготовить поверхность для склейки и даже говно будет держать кратковременное попадание капель на телефон

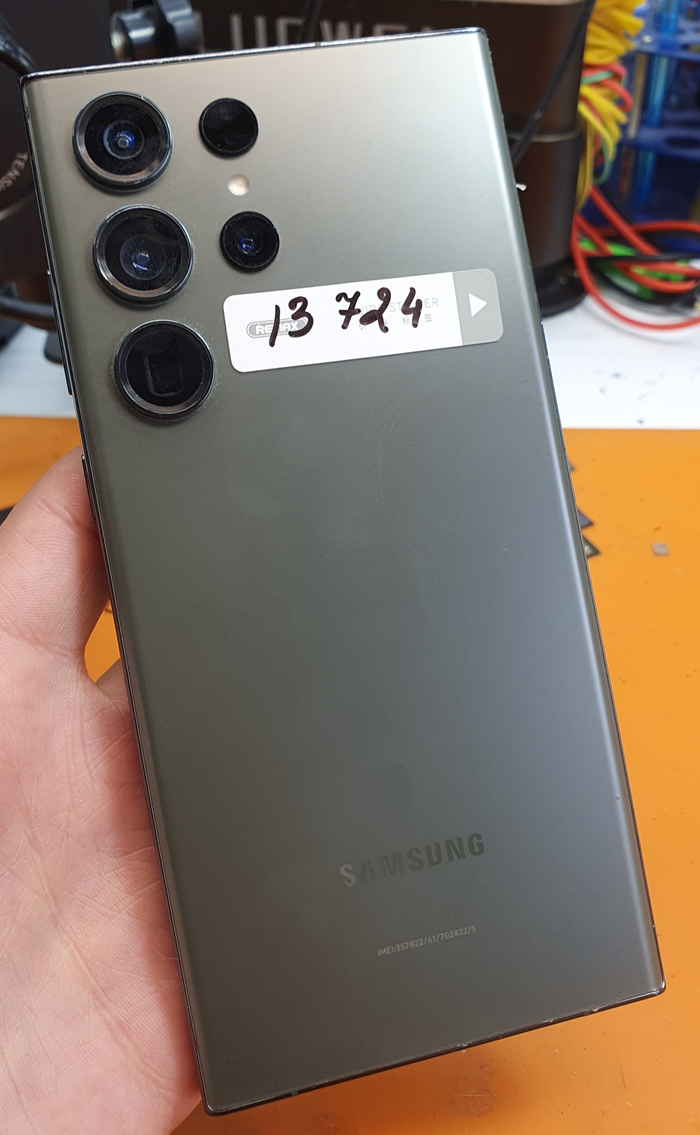

А с телефоном всё хорошо
И было бы изначально хорошо
Просто спешка ни к чему хорошему не приводит.
А теперь сухие факты:
Изначально стоимость ремонта была бы 15 тысяч с сохраннием данных.
Если горит - лучше день подождать и подумать.
Вместо 15тнадцати тысяч клиент отдал мне 3 тысячи за диагностику и 18 тысяч за ремонт.

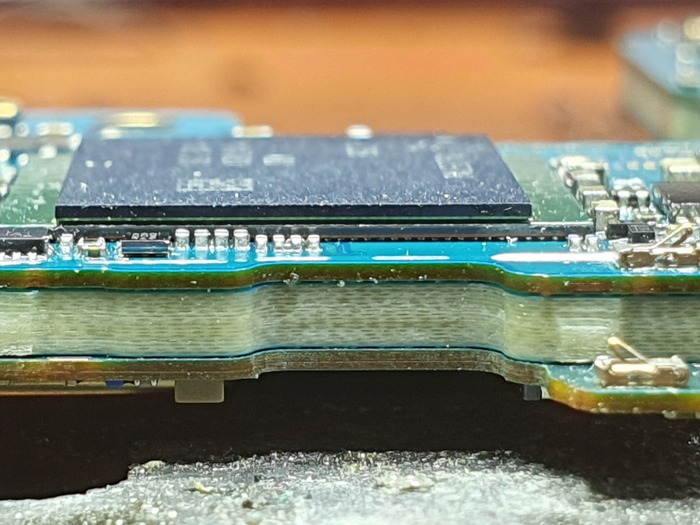

Потом там развалится межплатная рама. Инфа сотка!
А это уже другой ремонт с другими ценами.
Линейку s20, s21, s22, s23 и скоро s24 я делаю без гарантий на долгосрочную работу. Схоронили данные и на полку или продажу, но если хотите с гарантией, то ремонт выйдет 40 тысяч за устранение всех заводских дефектов.
Интересный факт:
Выживаемость snapdragon 888 и их последователей gen1 и т.д после кривых рук менее 10%.
Не ошибитесть с выбором сервиса, купленные отзывы видно издалека, а негативчик и удалить можно.
Важное уведомление:

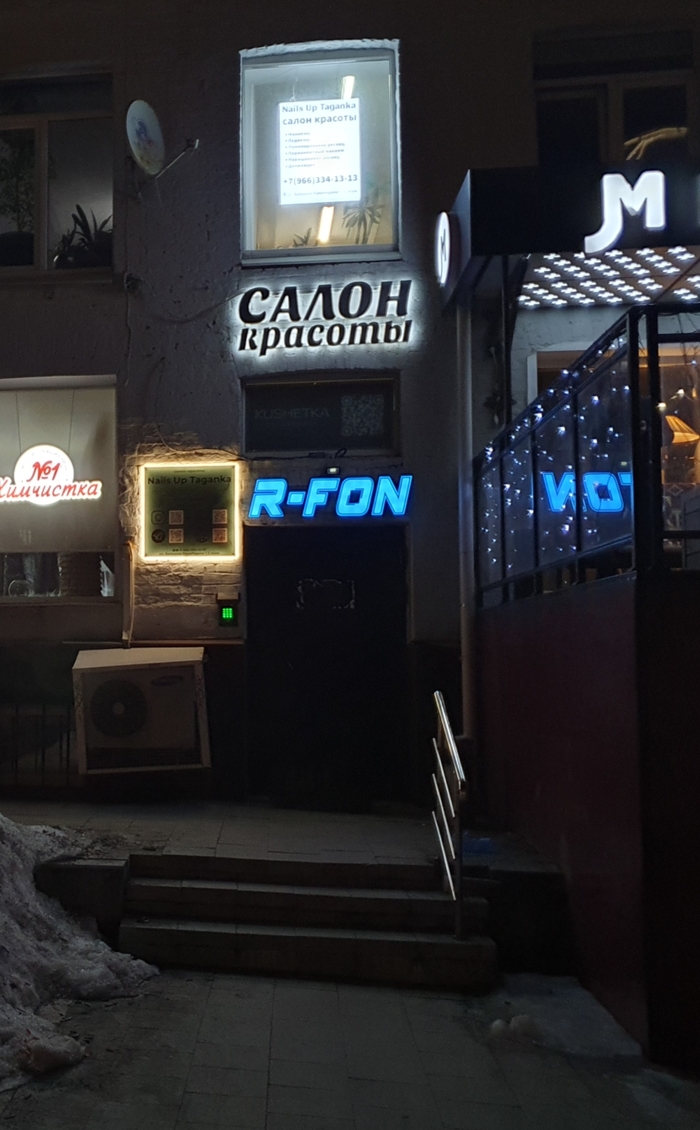

Своей будкой я свечу тут не просто так.
