Слегка утонул. Samsung s22 ULTRA⁠⁠2

Слегка утонул. Samsung s22 ULTRA Москва, Ремонт техники, Samsung S22 Ultra, Восстановление данных, Дорого, Длиннопост

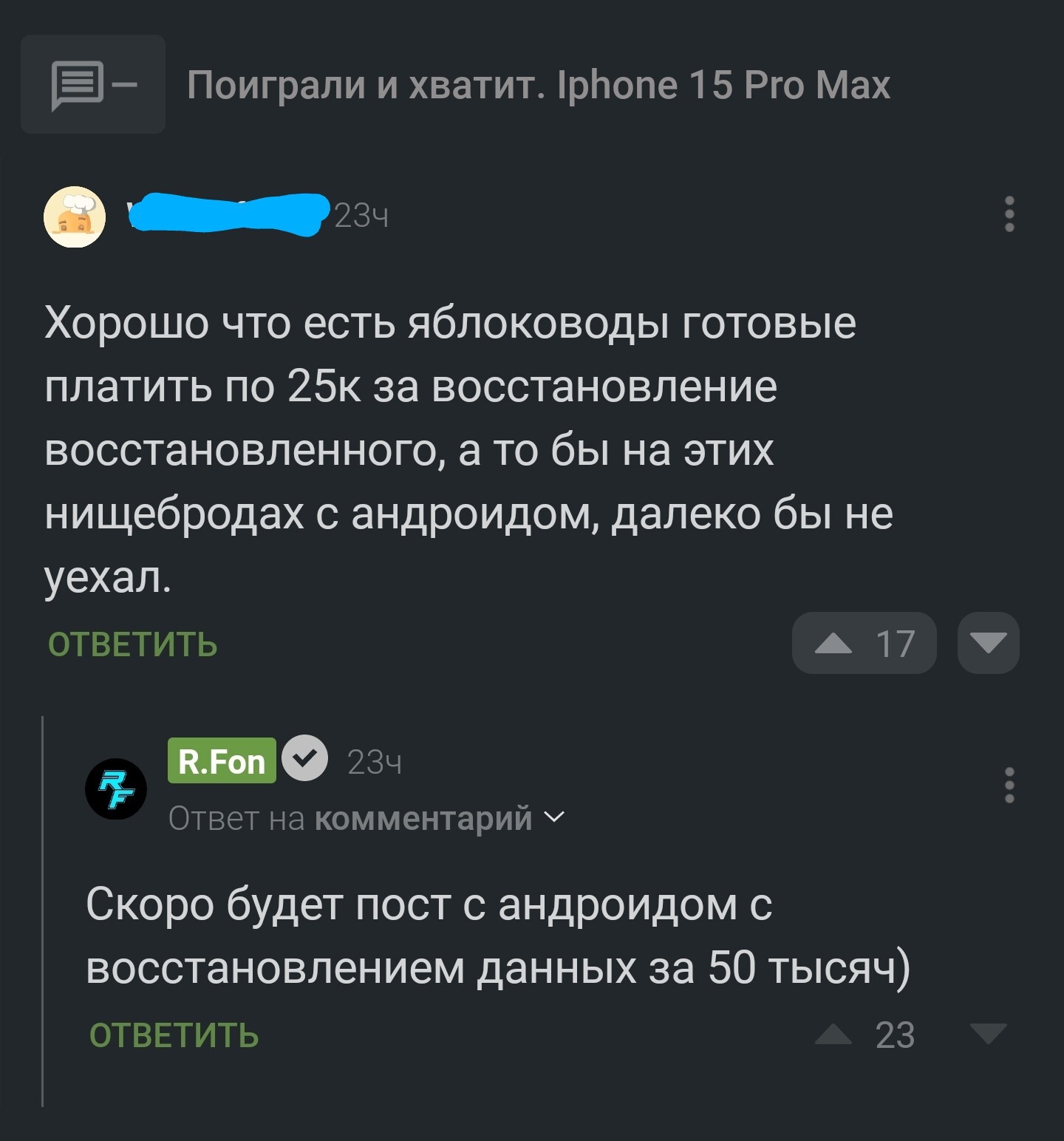

Яблоки говорит ремонтировать дорого xD

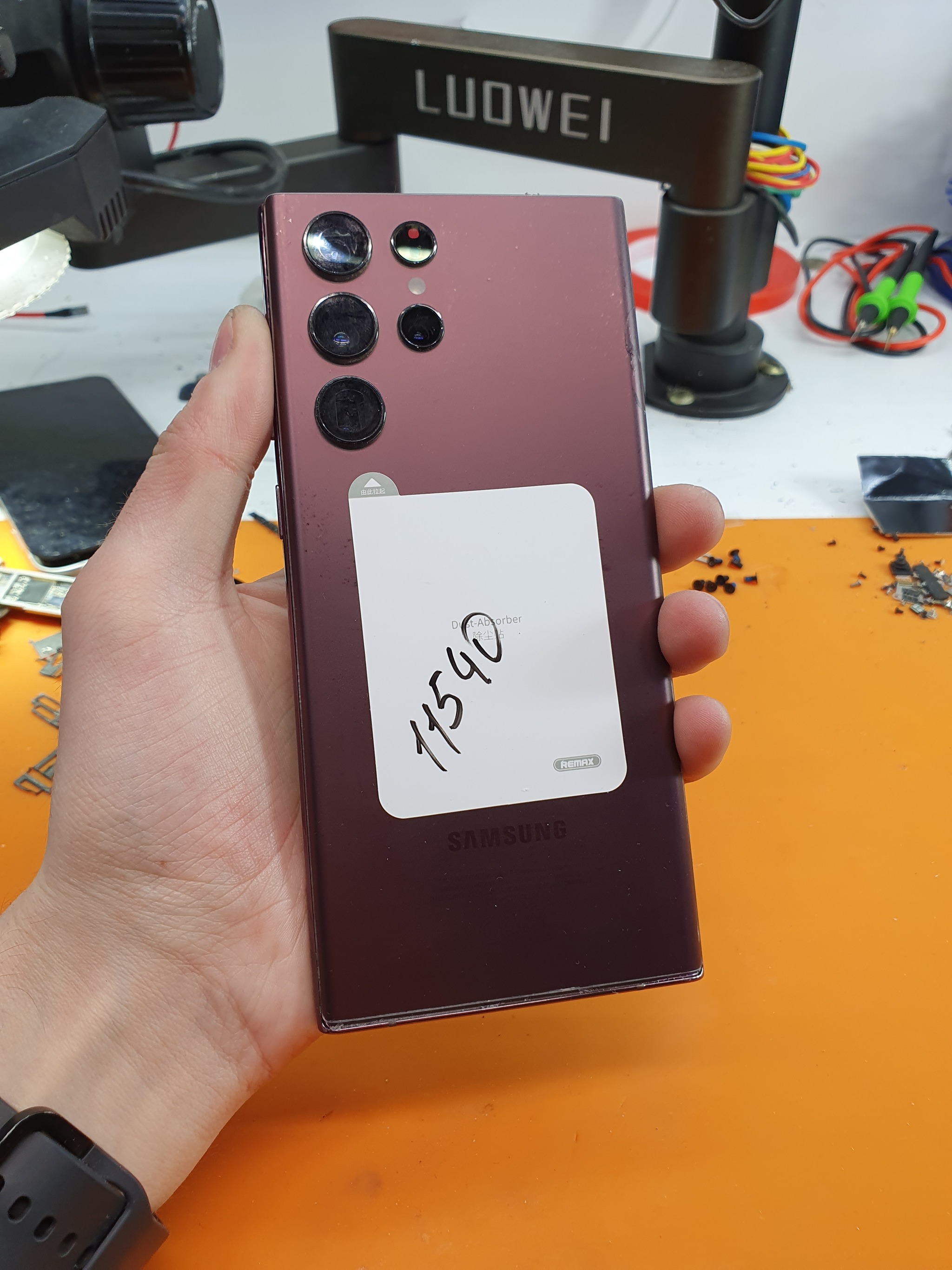

Есть обычный древний Samsung s22 ultra

Данная радость с заявленной влагозащитой немного хлебнула водички и естественно игрушка закончилась.

Samsung s22 ultra не включается.

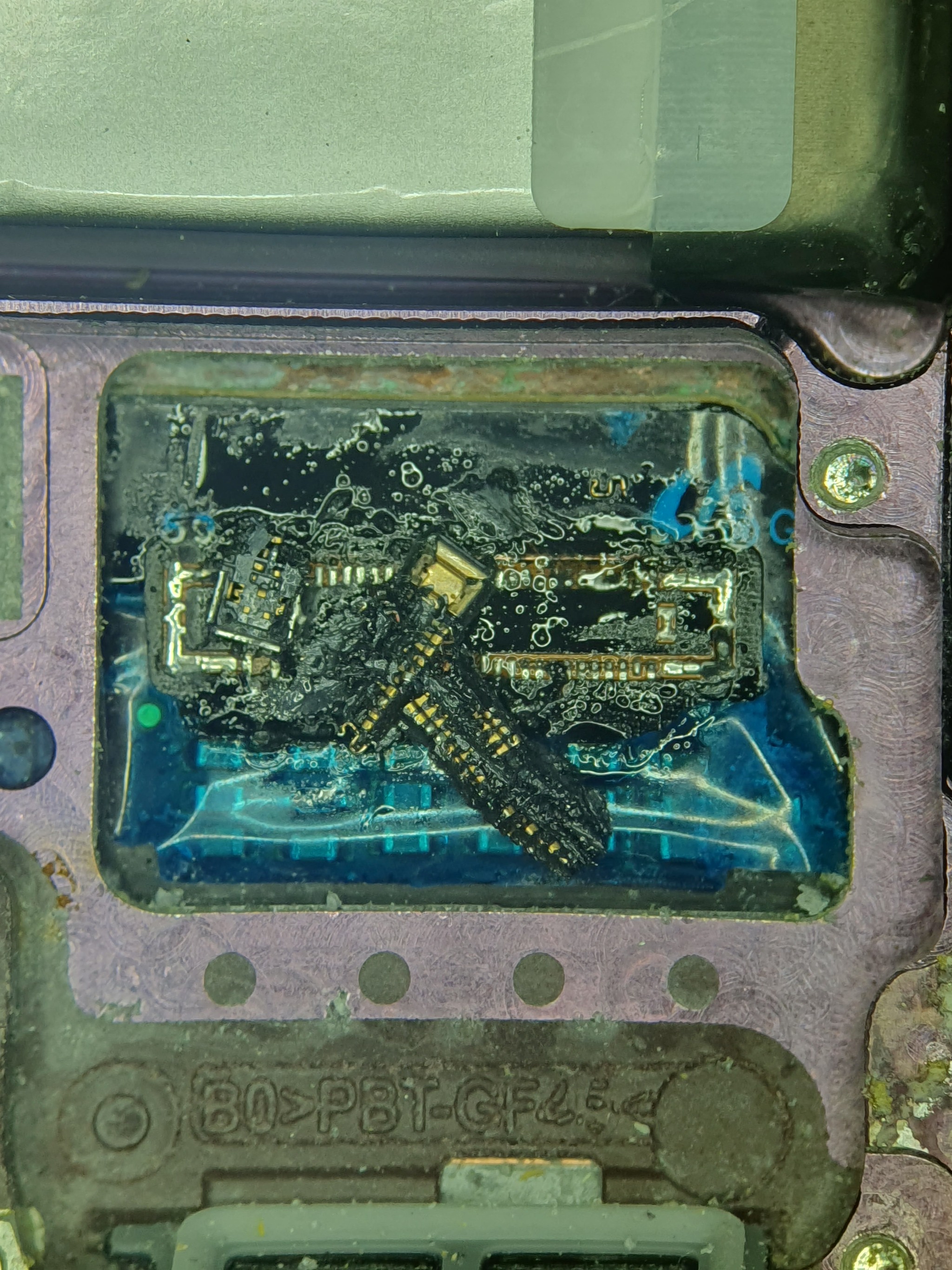

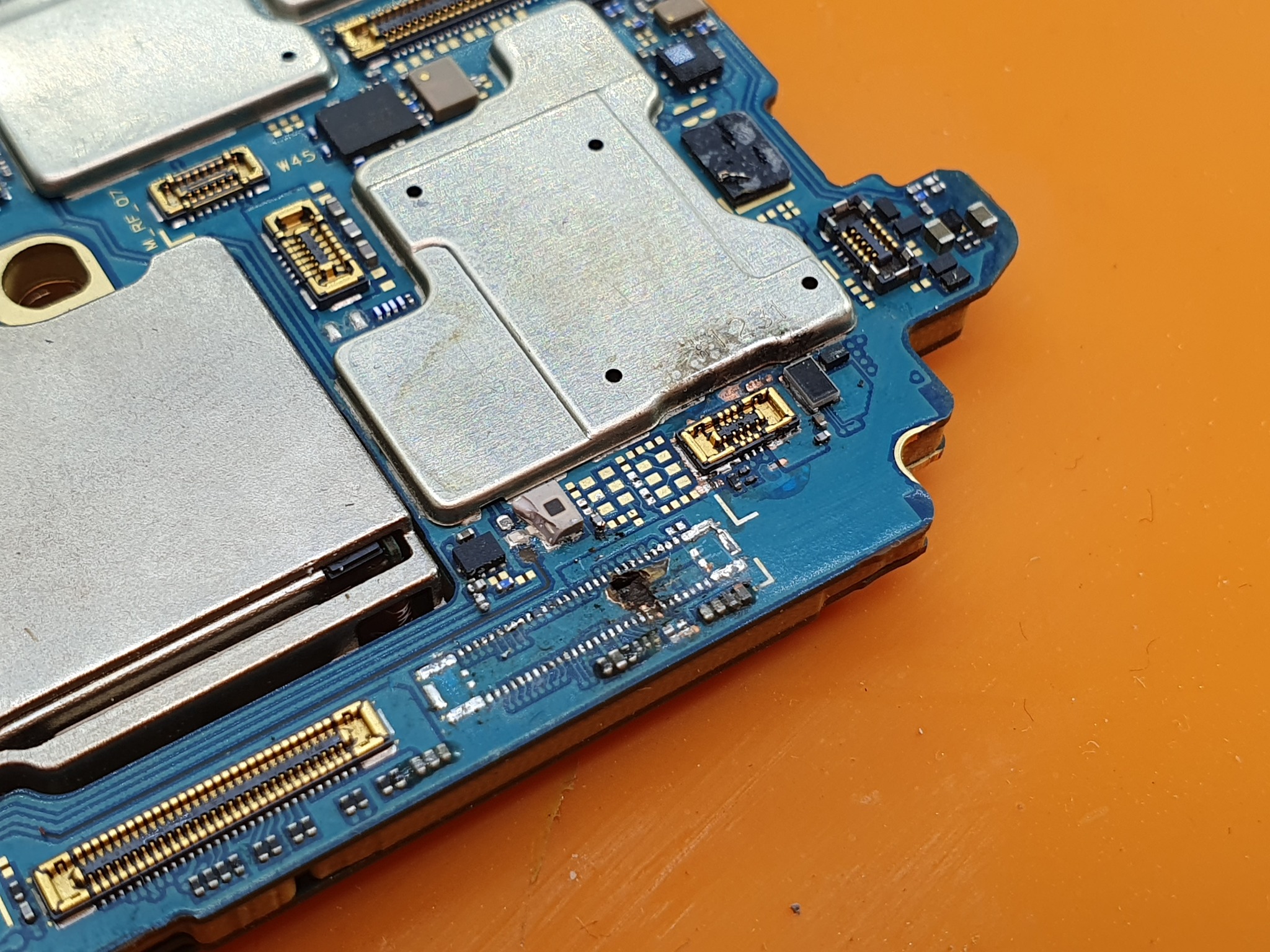

Понятное дело что не включается, ведь после попадания влаги сначала коротнул дисплей, выжрав кусок текстолита на основной плате

И только потом закис коннектор аккумулятора и отрубилось питание.

Сервисы отказывались от ремонта, ибо лапки.

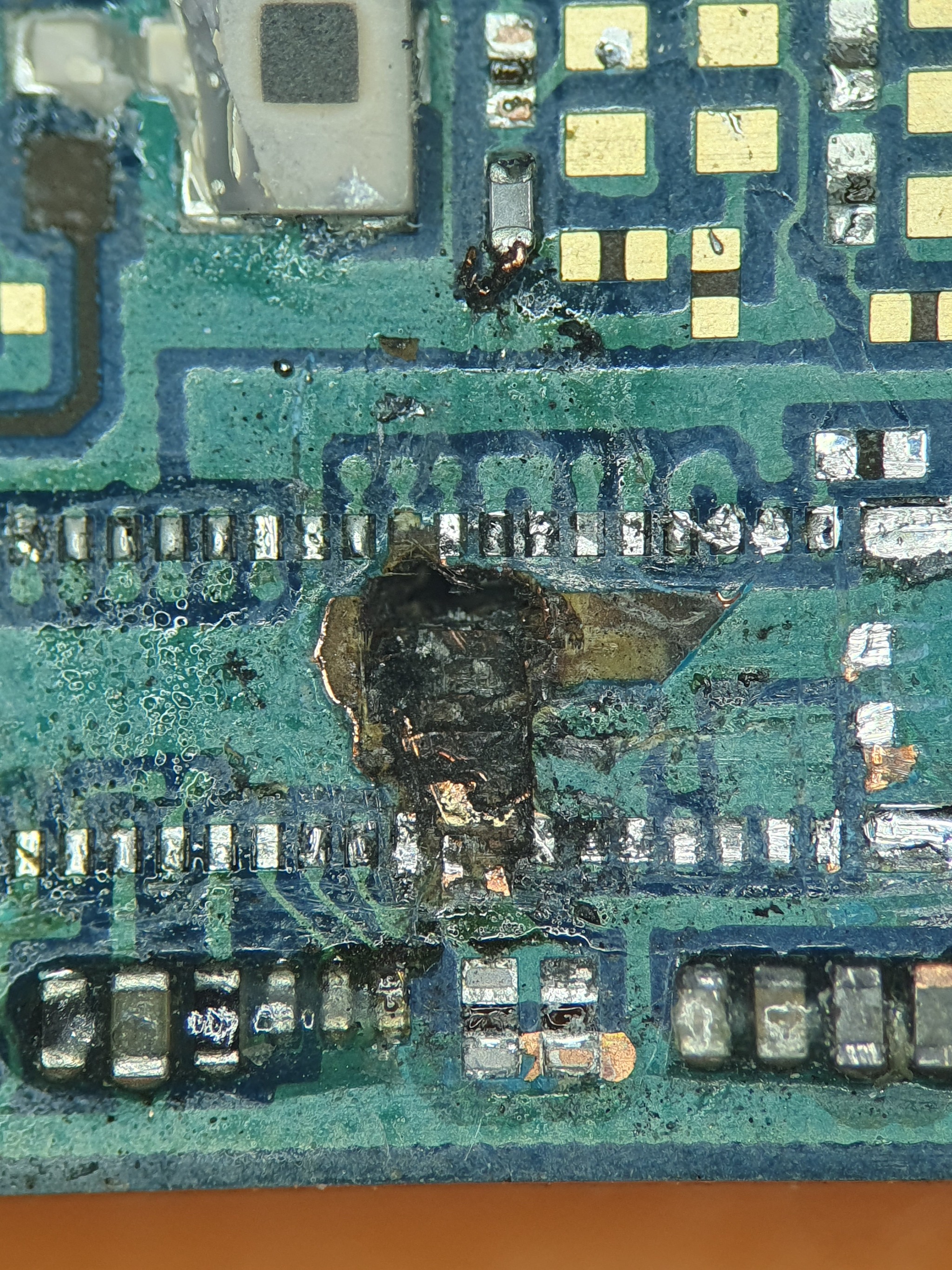

Прогар серьёзный, ибо я начал расковыривать слои и тут восстановление 6 слоёв может и получилось бы, но при запайке нового коннектора дисплея на плату всё развалится, так что этот вариант не годится. Этот шлейф тоже в мусорку.

Значит. Значит половиню плату:

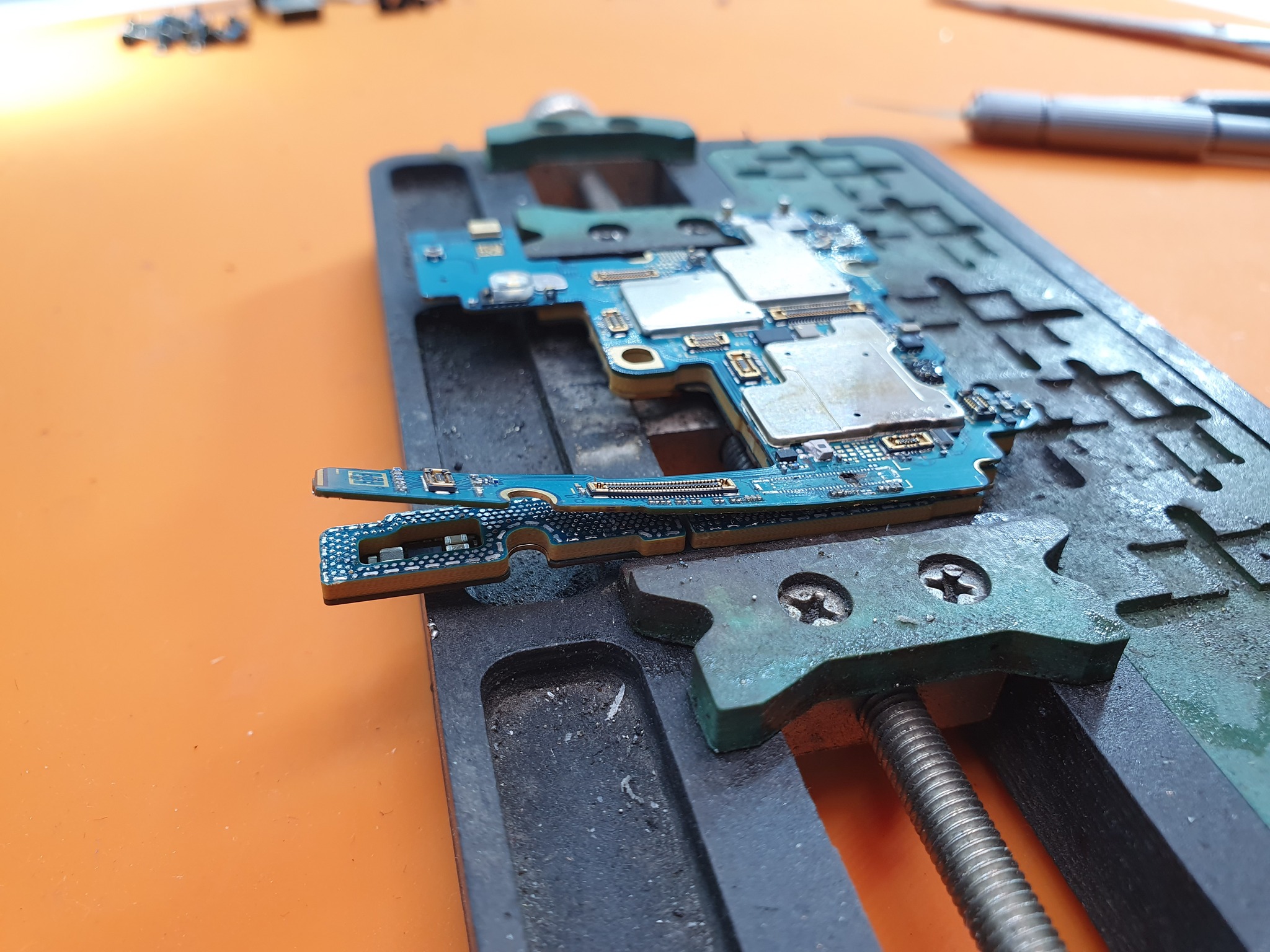

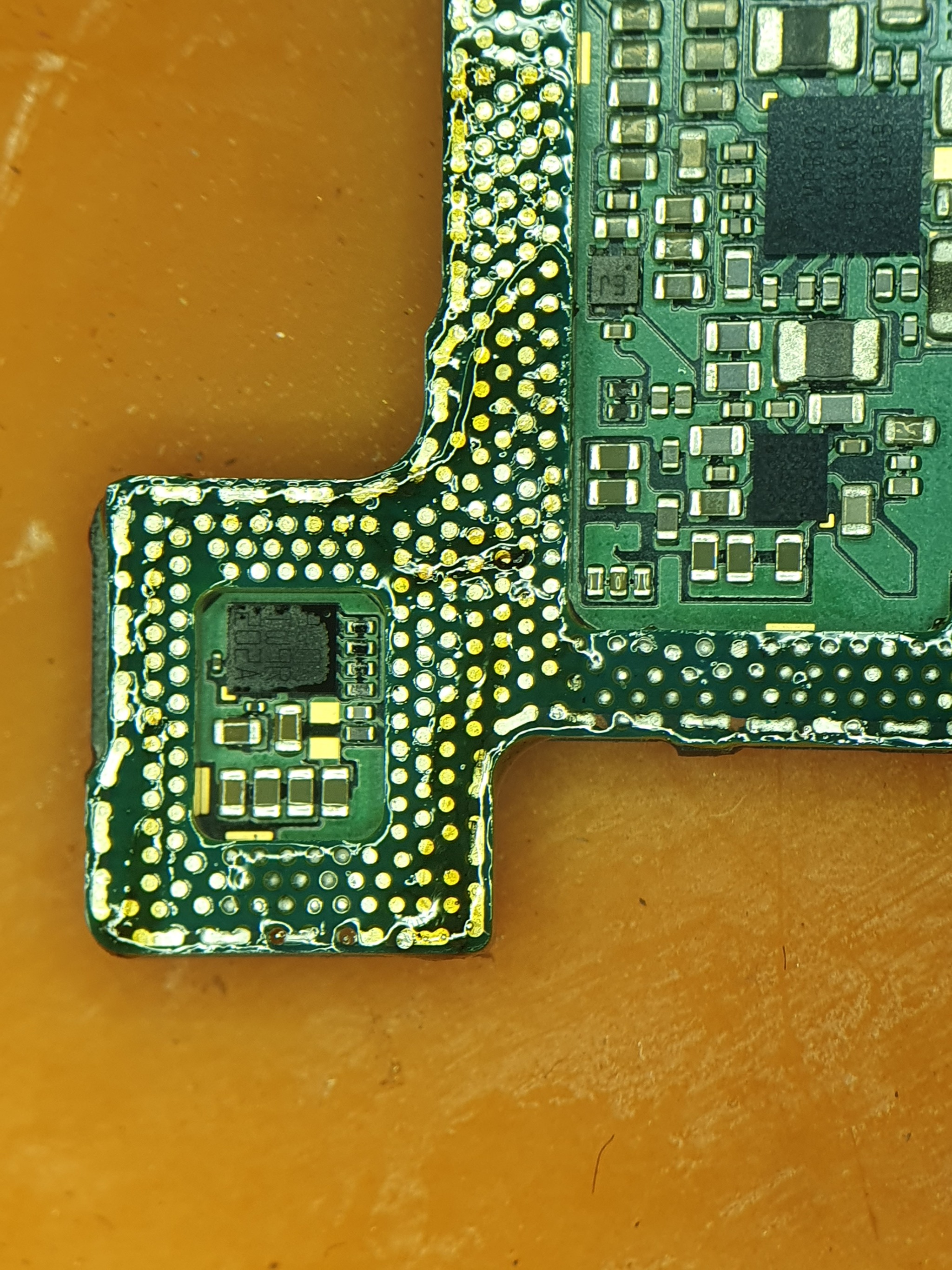

В отличии от яблока, тут доски припаяны на точно такой же безсвинцовый припой, как и все микросхемы на плате, да ещё залито немного компаундом и разделение довольно сложное - нужно расплавить припой так, чтобы не потекла нижняя часть рамы и процессор на обратной стороне:

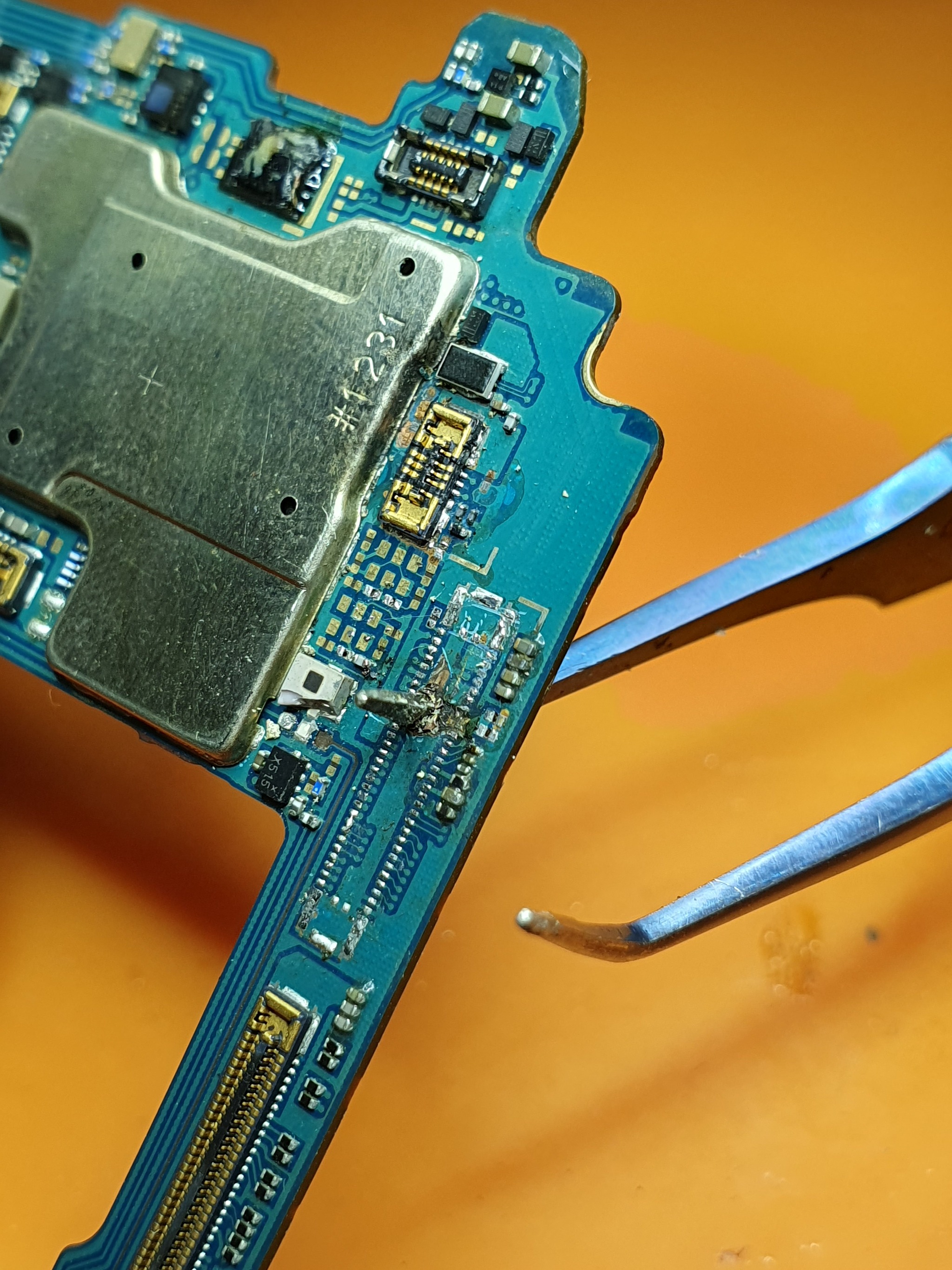

Да, верхушку я тупо отрывал от основной платы и поэтому на ней отлетело большое количество контактов. Но она уже не потребуется, это в мусор.

В общем это уже не интересно.

Готовлю донора.

Донор стоит 23 тысячи, ибо плата не ростест и найти её рабочей та еще задача, а нужна именно рабочая!

Вообще, вообще. Если клиент сам хочет заморочиться и сэкономить чуть средств, то может сам искать подешевле, ведь я не церемонясь пойду и куплю нужного мне донора в магазине за фулл прайс с доставкой и мне без разницы сколько это стоит, ведь я ещё и предоплату за донора возьму, предварительно согласовав стоимость.

Важное уточнение:

Работоспособность логической части чипов можно определить только переносом на рабочую плату, поэтому всегда есть вероятность того, что я уже давно вожусь с трупом и если не взлетит, то донор оплачивается в любом случае, а я не получаю денег за работы, поэтому в моих интересах не просрать время зря и сделать максимально возможное восстановление.

Вот.

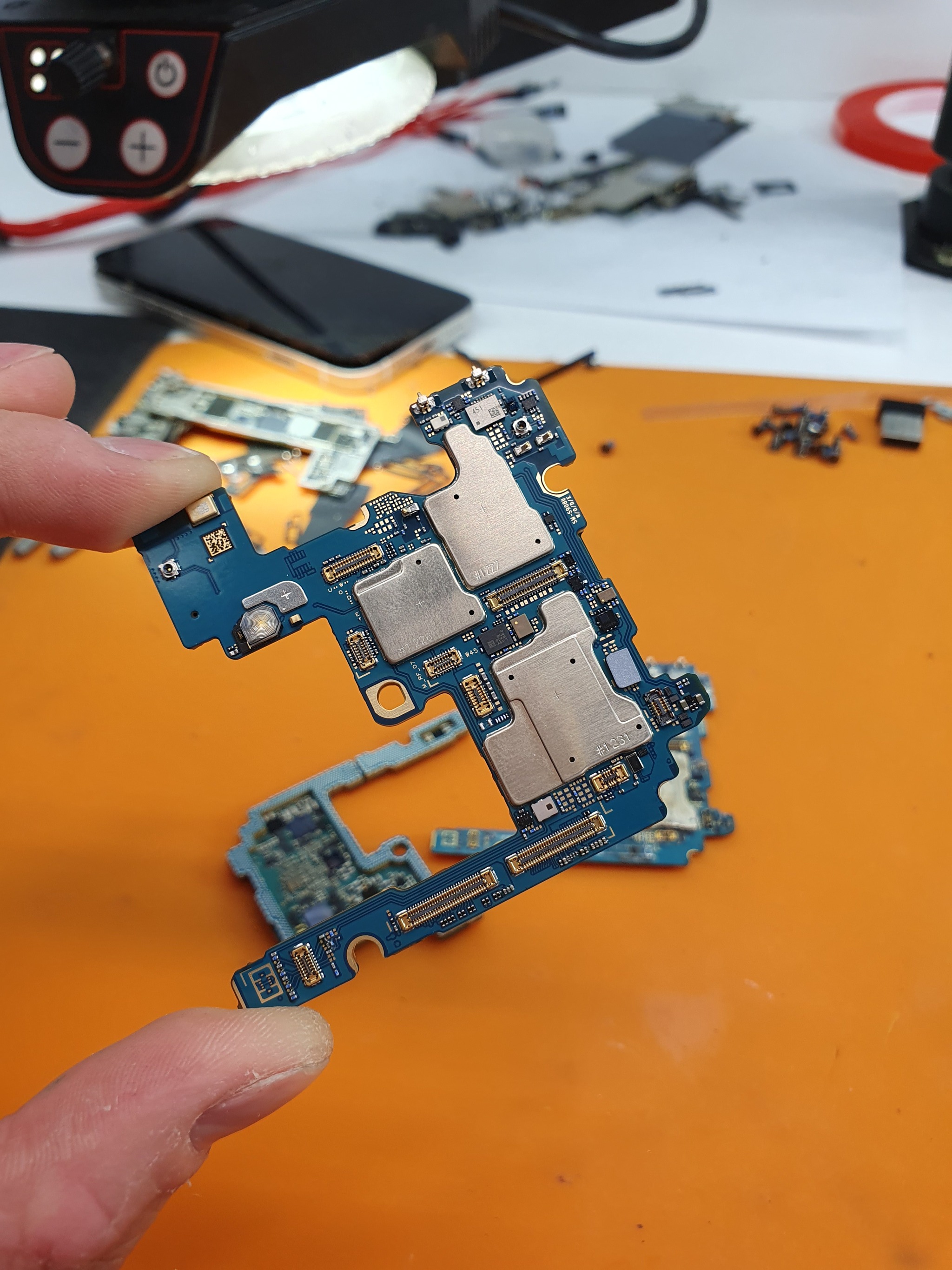

Основная часть платы на утопленнике не пострадала, поэтому от рабочего донора мне потребуется только верхушка с сотовыми сетями и переходящими коннекторами зарядки и дисплея.

На полностью рабочем доноре разделение происходит уже со стороны процессора с подачей 500 градусов горячего воздуха, убивая всё: проц, память и контроллеры. Важно сохранить в хорошем состоянии тонкую плату с сетями и коннекторами, которая будет садиться уже на утопленную для восстановления данных.

Подготавливаю основную плату.

Зачищаю остатки заводского припоя и компаунда

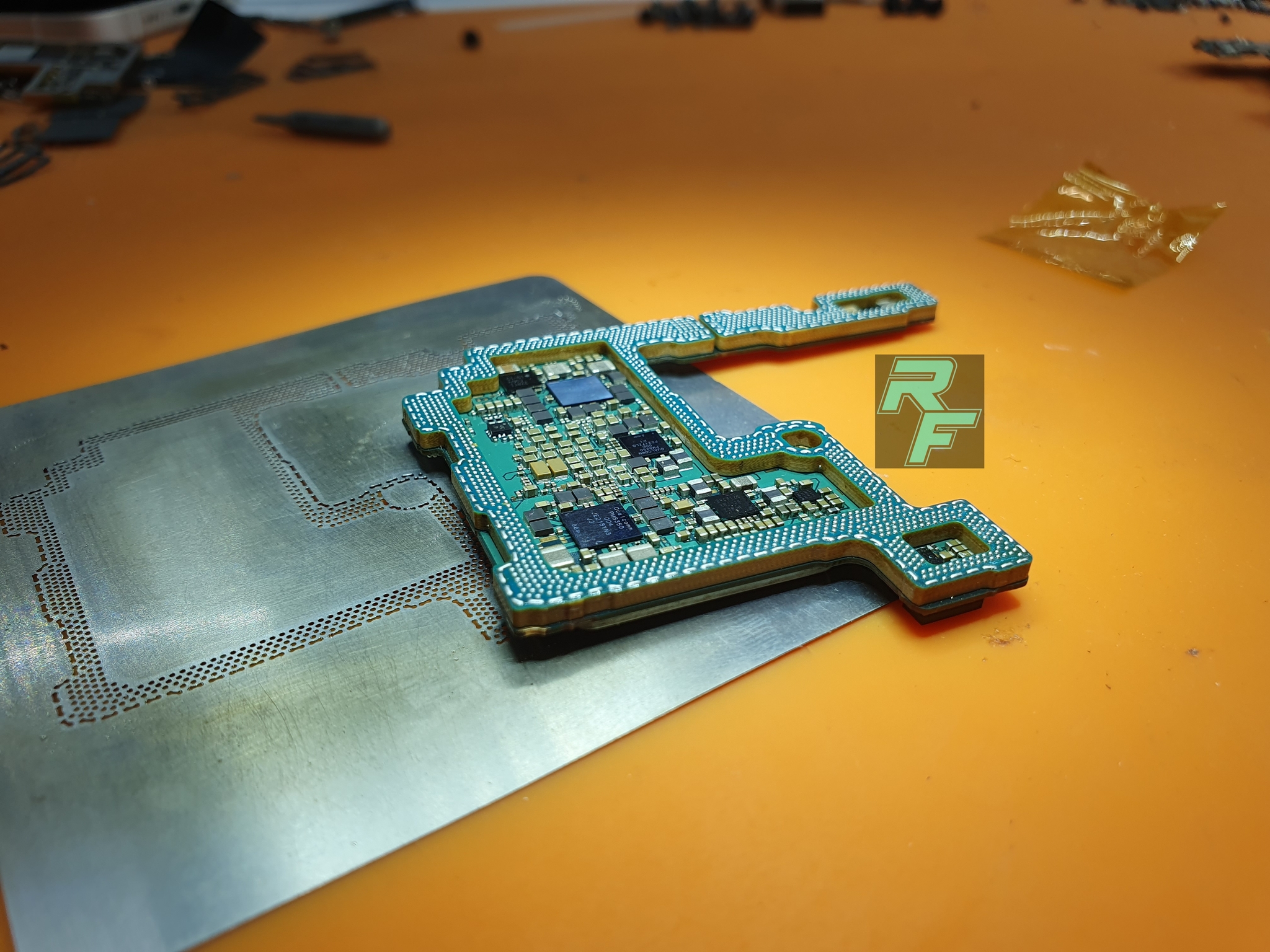

Ошариваю раму на низкотемпературный припой через трафарет

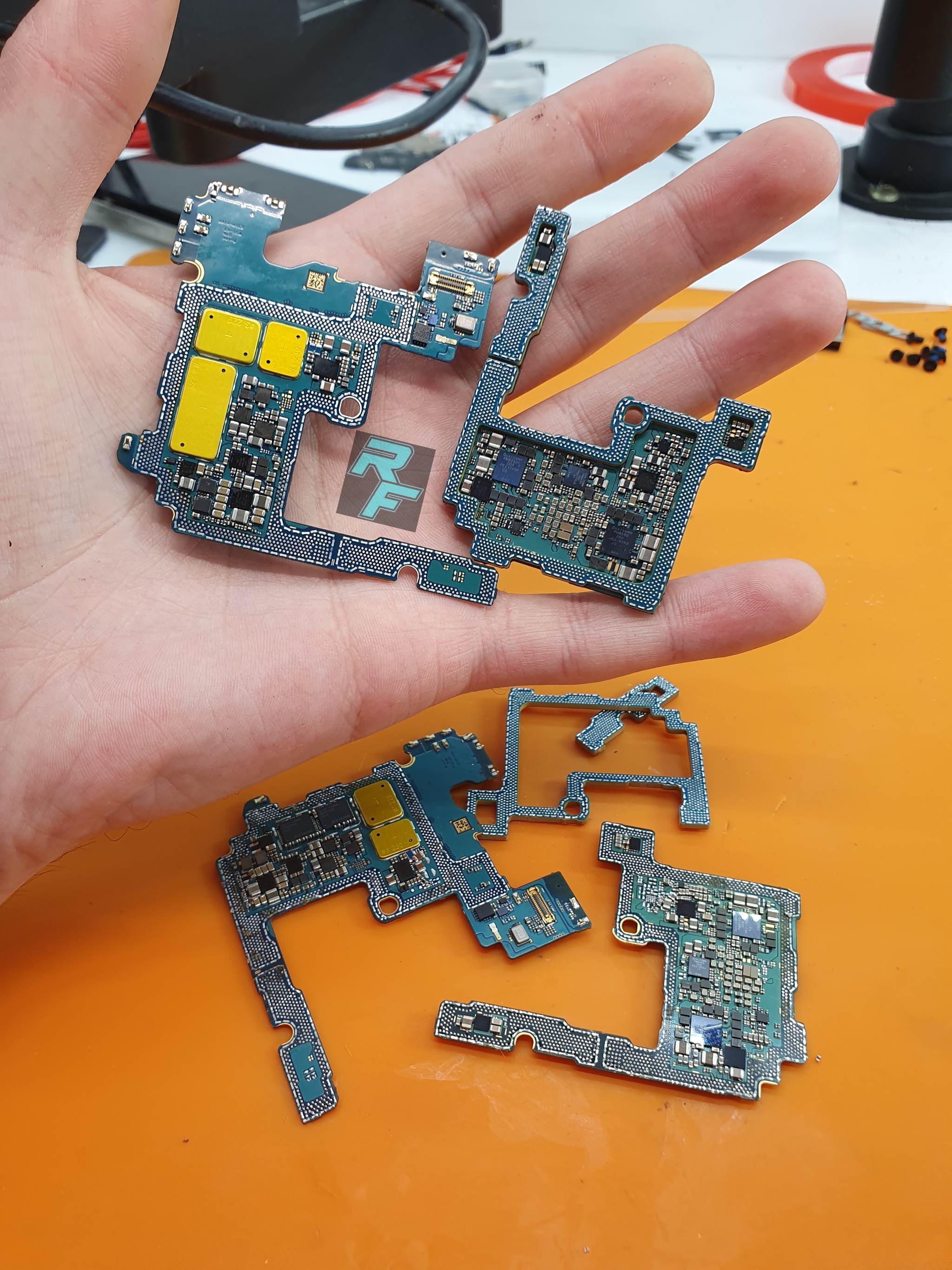

Вот уже почти готовый набор для извлечения данных, а всё что ниже - убитый мусор.

Далее это дело присаживается на подогреве, немного помогая сверху феном по краям платы

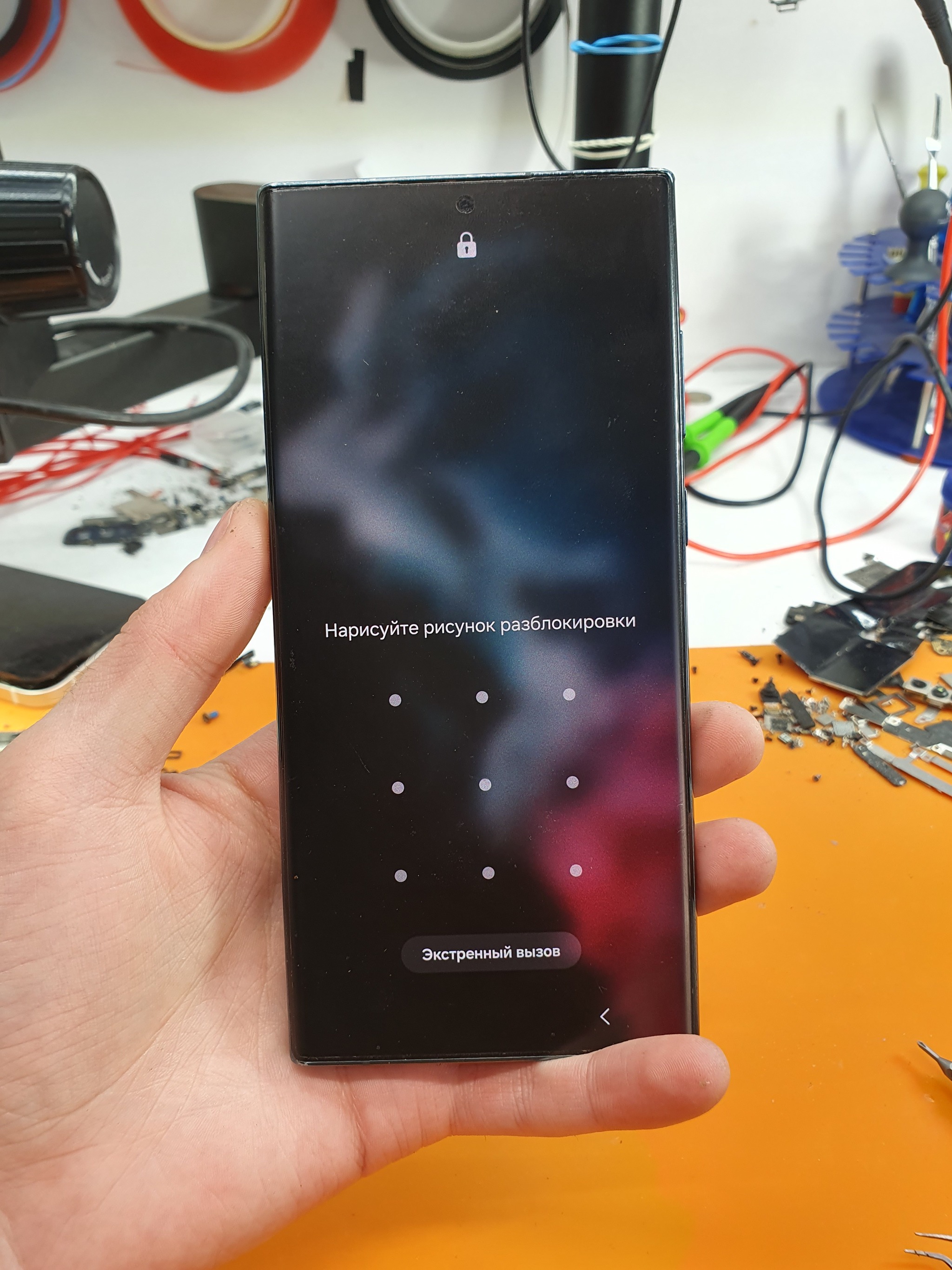

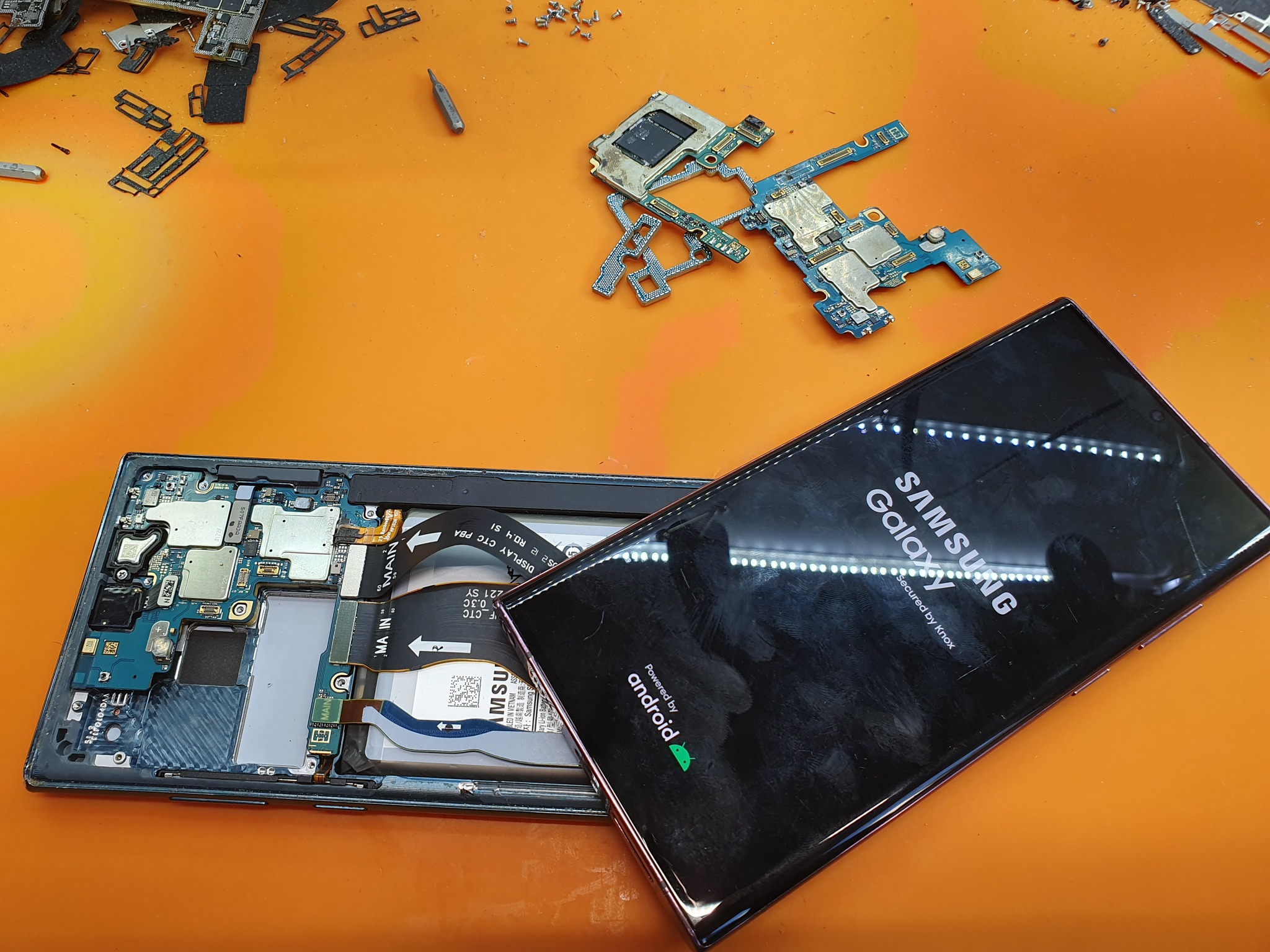

Ну и фсё. Делов то)

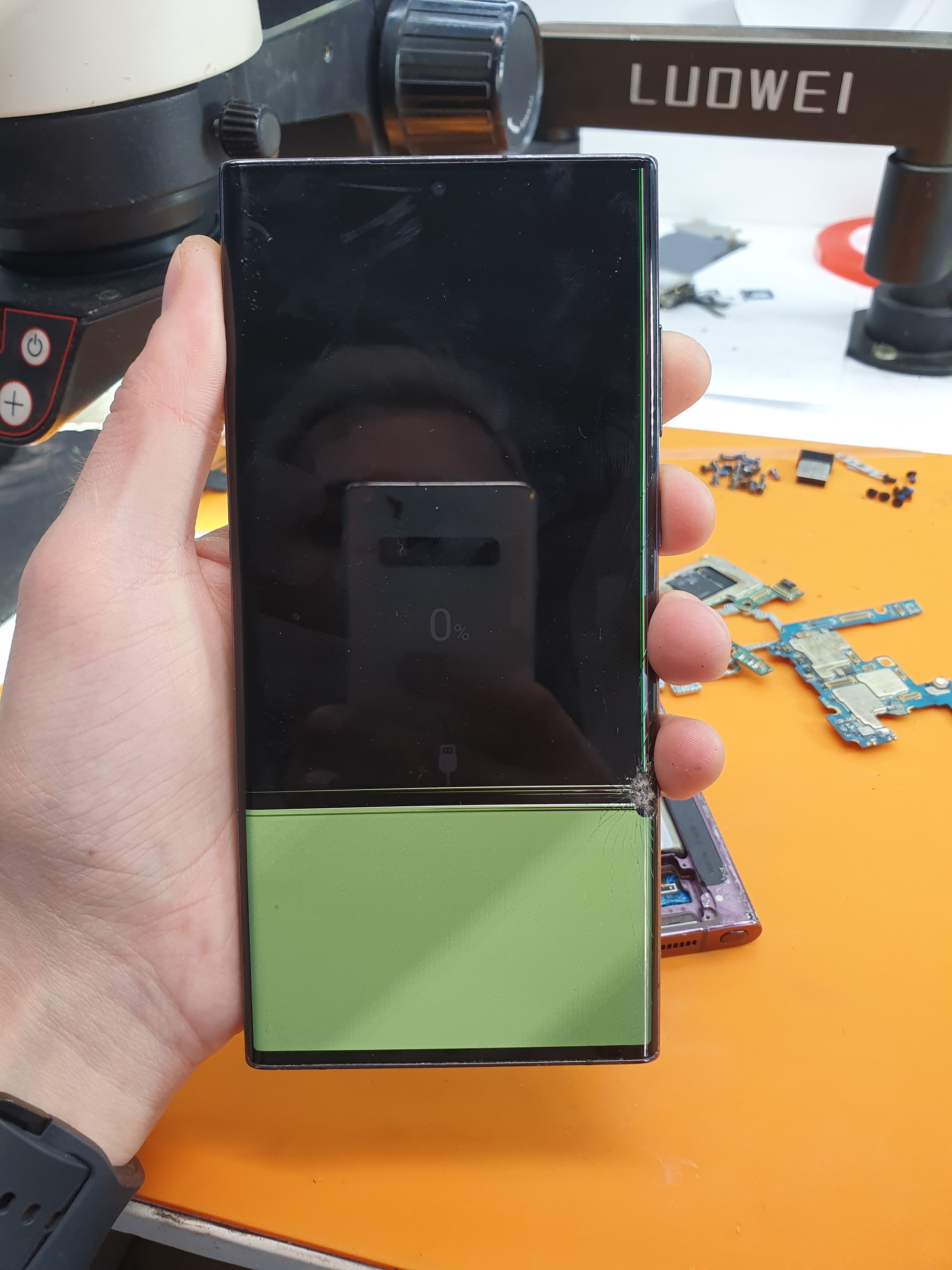

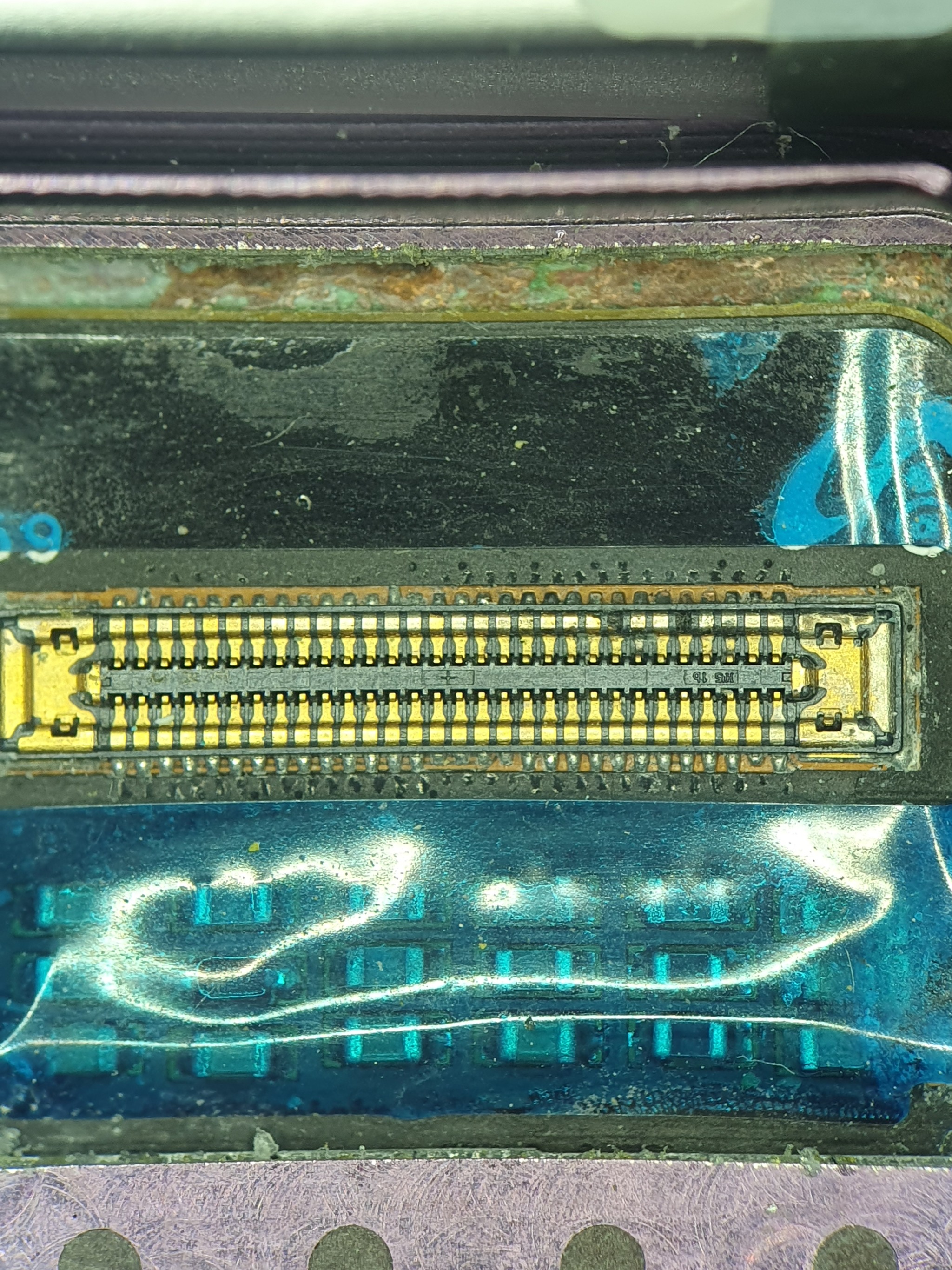

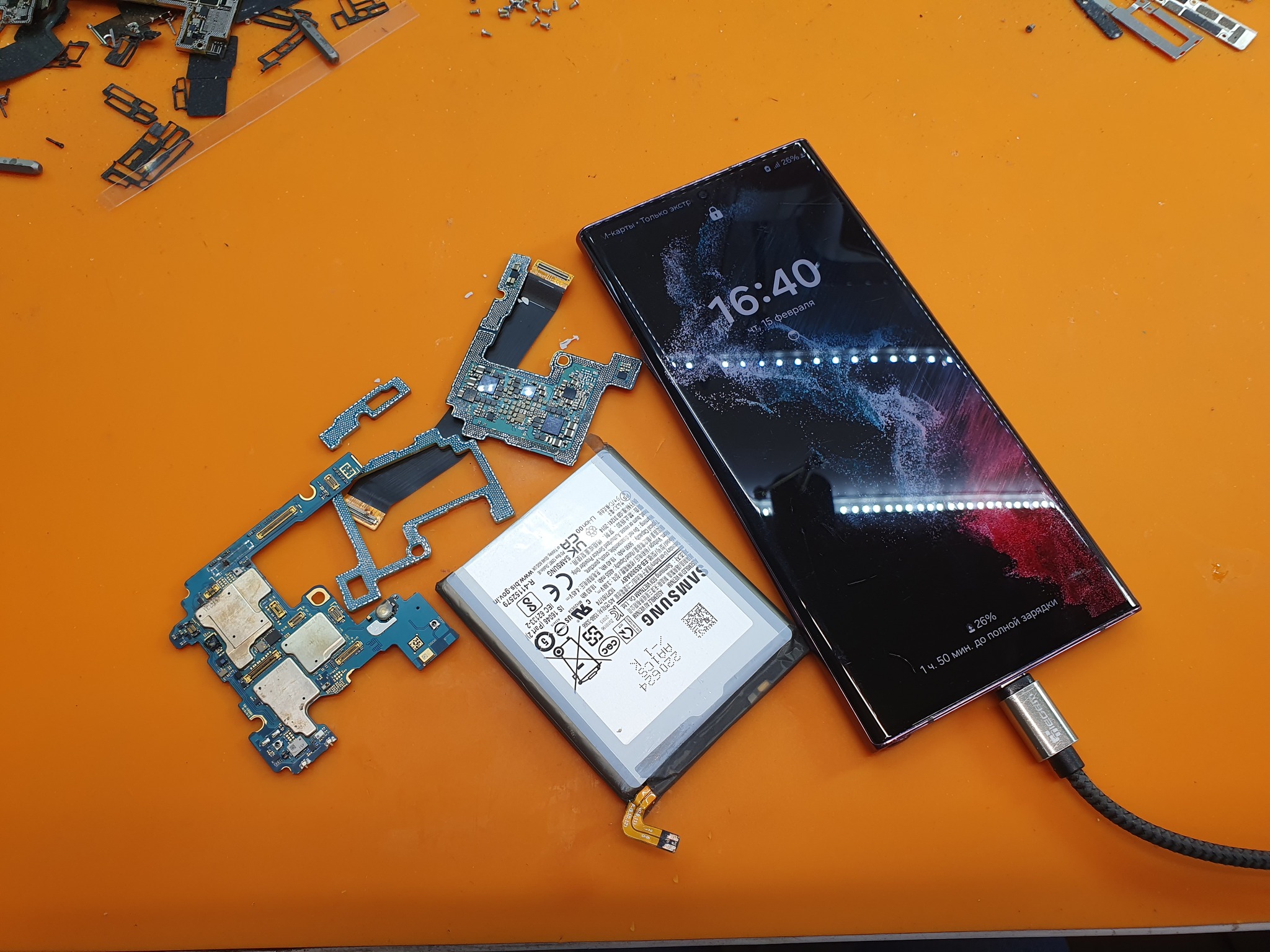

Проверку осуществил на полностью рабочем дисплее

Тогда как на родном сгнил коннектор и вообще не факт, что матрица жива

Но попробую восстановить коннектор, вдруг взлетит)

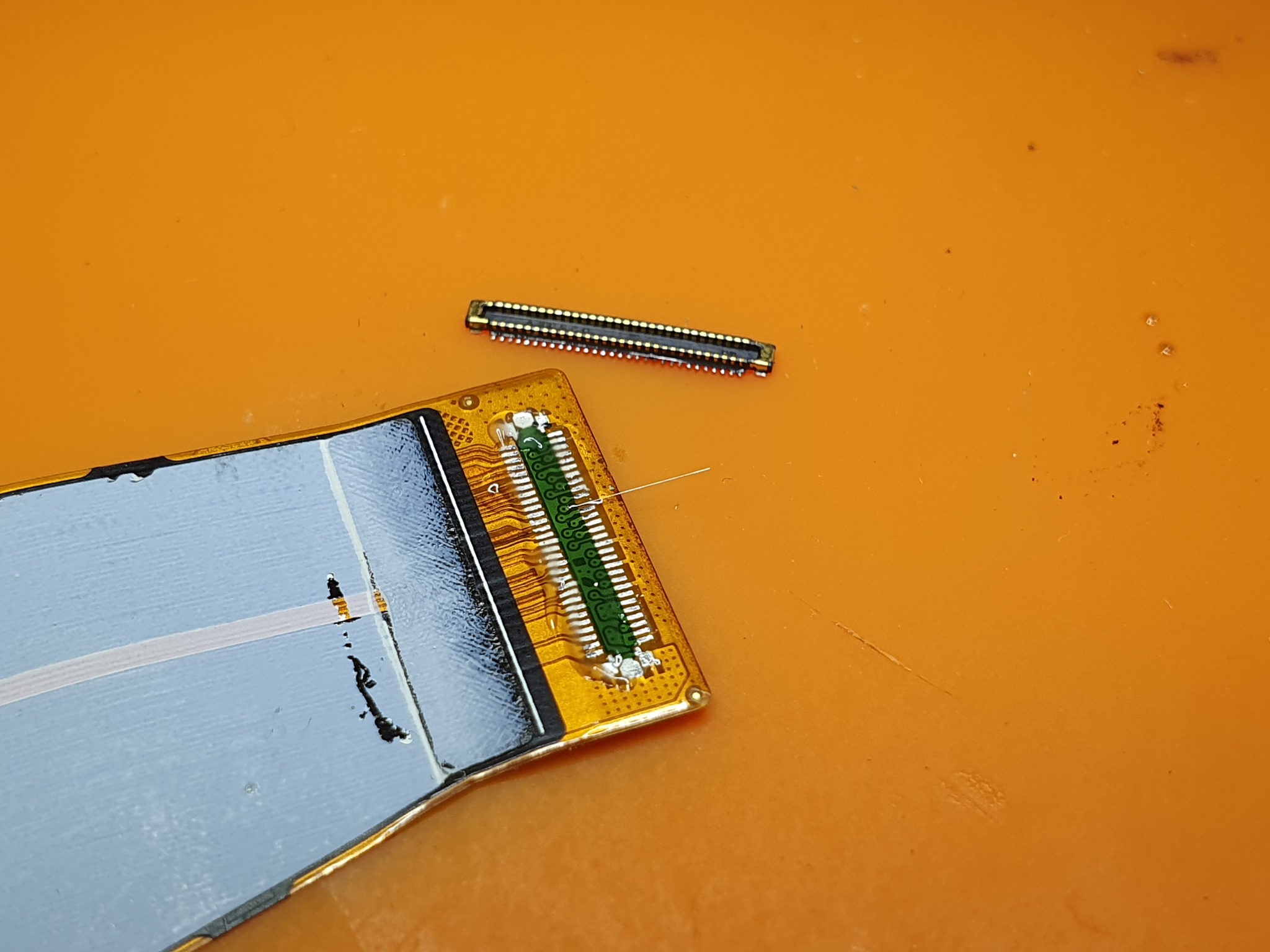

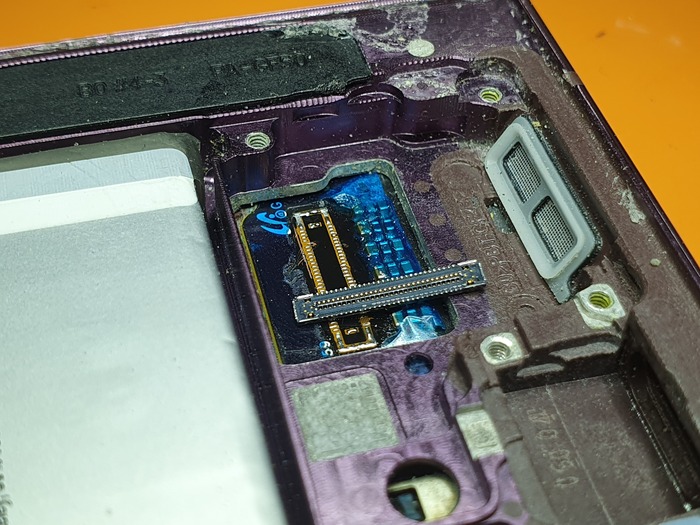

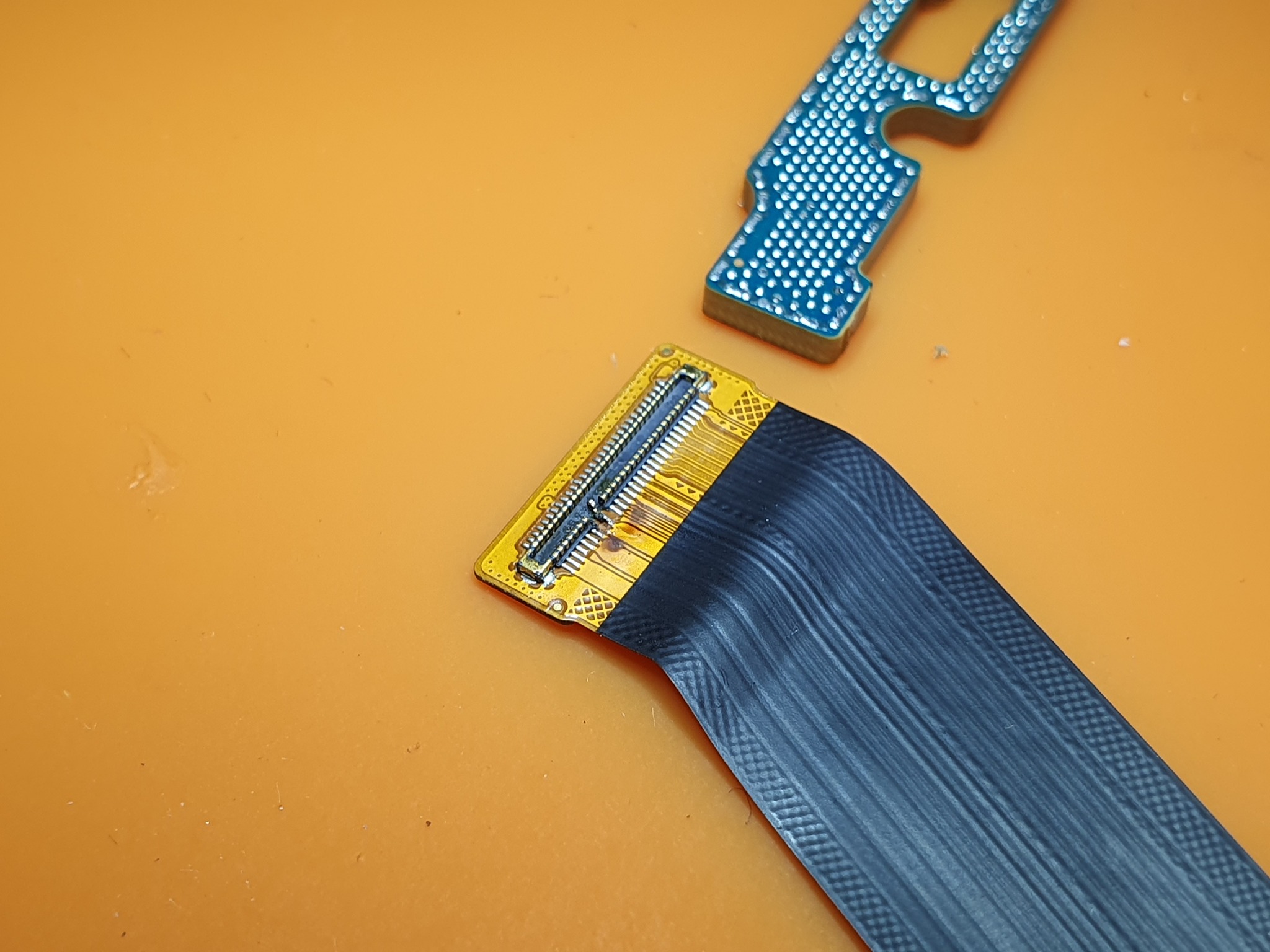

Выклеивать дисплей я не стал, а просто соскоблил паяльником гнилой разъём

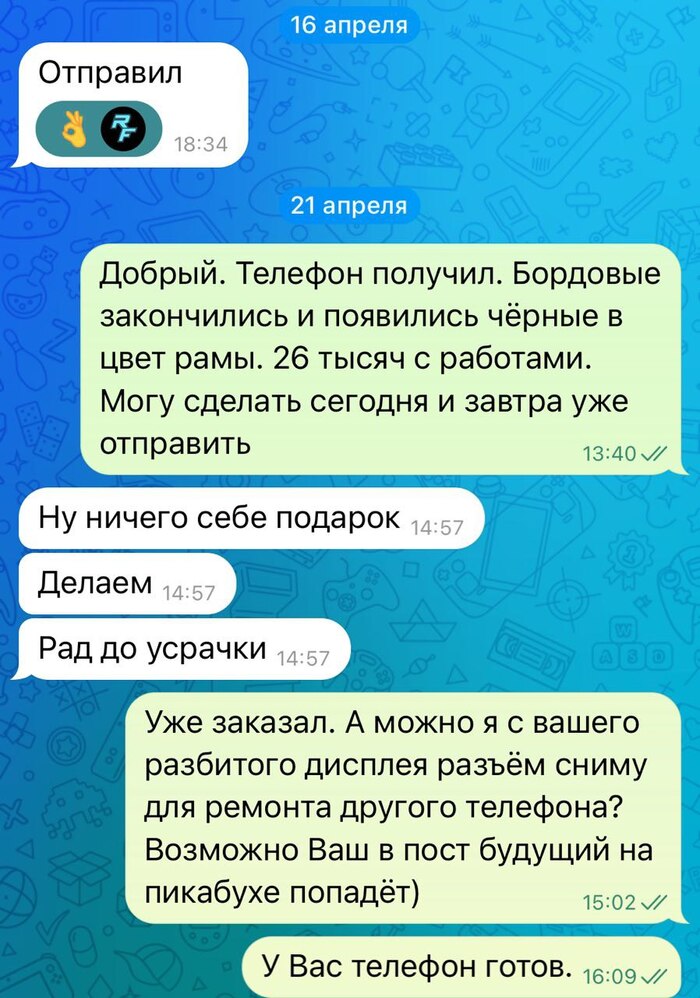

И с донорского битого дисплея, которого мне как раз прислали сдеком из Нижнего Новгорода на замену дисплея:

Украл нормальный, предварительно спросив о воровстве xD

1/2

Во. Дисплей менять не потребуется.

Далее мелкие работы по восстановлению шлейфа зарядки, ибо хоть шлейф и стоит 250р, но курьер за доставку возьмёт ещё 700 рябчиков и минусом тыщу из общего ремонта, а это на минуточку стаканчик кофе в Азбуке вкуса, тратить не хотелось бы, поэтому восстановлю родной.
