Оправдываю покупку 3D принтера8
На съёмной квартире установлена трубка домофона УКП-12. Закреплена она была на два вываливающихся самореза, то есть даже дюбелей не было. Тот, что вы видите на фото, устанавливал уже я, но это ситуацию не спасло. Ушки корпуса трубки больше по размеру, чем шляпка самореза, из-за чего трубка болталась и её можно было случайно снять со стены.
А я что, зря покупал 3D-принтер? Сдул с него пыль, так как в последнее время было много работы и времени на печатные дела не находилось. Запустил SketchUp (да, я моделировал не в CAD, а что вы мне сделаете?).
Добавляем "зенковку" к отверстию, чтоб спрятать шляпку от самореза

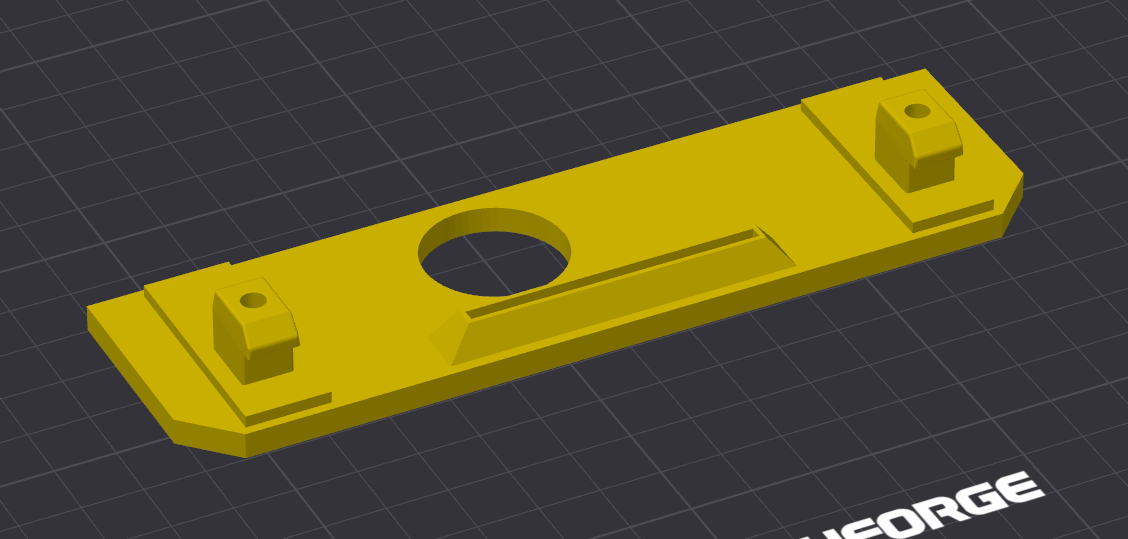

Набросал такое крепление, которое можно надёжно прикрутить к стене, а трубка, в свою очередь, будет плотно защёлкиваться сверху.
За кадром перепаял проводки
Всё получилось. Но из-за появившегося зазора между корпусом трубки и стеной появился большой люфт влево-вправо. Исправляем ситуацию: добавляем «рамку» для нашего изделия.

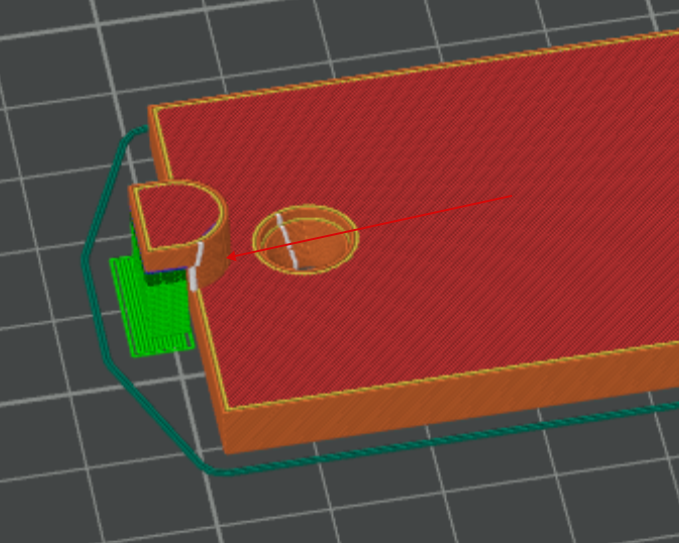

Сверяемся с размерами и отправляем модель в слайсер. По рассчетам, будет потрачено 16 грамм пластика.
Полчаса раздумий — можно ли сделать по-другому и лучше, полтора часа печати — и деталька уже у нас в руках. Печатал PLA-пластиком, так как катушка уже стояла на принтере, а лень — наше всё 🙂
Крепим её на стену с помощью тех же двух саморезов и дюбелей.
Еще раз перепаял проводки, так как нашел в закромах пины типа "папа" для макетных плат
Подключаем трубку и вешаем корпус на наше крепление — сидит намертво.

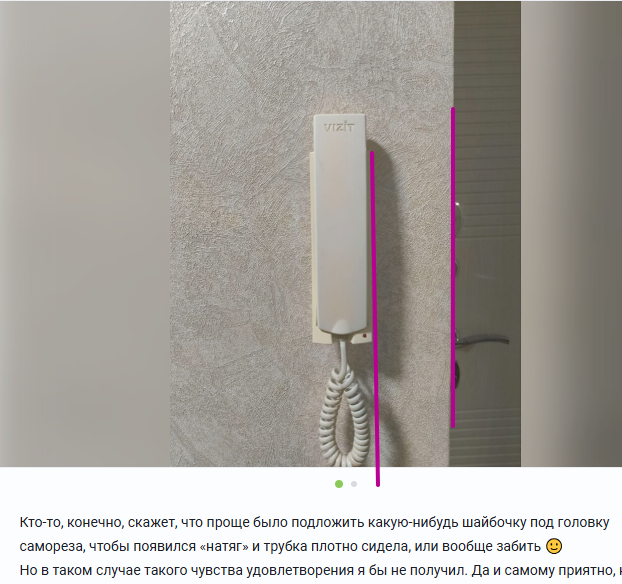

Кто-то, конечно, скажет, что проще было подложить какую-нибудь шайбочку под головку самореза, чтобы появился «натяг» и трубка плотно сидела, или вообще забить 🙂
Но в таком случае такого чувства удовлетворения я бы не получил. Да и самому приятно, когда даже простое крепление домофона сделано добротно — и ты об этом знаешь.
