Новый год и телевидение
Блин, флешбеки.
Я 25 лет назад антенщиком работал, лазил по чердакам и крышам коттеджей.
И вот, в августе 2000 года, помимо трагедии АПЛ в Баренцевом море, катастрофы Конкорда в Париже и взрыва на Пушкинской в Москве, до кучи сгорела Останкинская телебашня. А точнее, её шахта с фидерами.
Я тогда обслуживал в Подмосковье несколько домов богатых людей, а также несколько многоэтажек. Люди не могли без телевизора, готовы были платить, а в многоэтажках и скинуться деньгами, лишь бы показывало. Штош, решаем вопрос.
Некоторые телеканалы быстро подняли вещание на соплях, но с мощностью в 10-100 раз ниже, чем раньше. Кто с Останкино, кто вернулся на Шаболовку (башня Шухова), кто с новой башни на Октябрьском поле. Триколора не существовало, НТВ+ был только аналоговый и стоил как автомобиль, Космос-ТВ не добивал, так что вытягиваем, что есть. Телеканал РТР, например, оказалось удобнее ловить из Волоколамска (21-й канал ДМВ, вертикальная поляризация, как вам?), заодно такая антенна цепляла местный 36-й канал из Клина и иногда пробивался Ника-ТВ из Калуги (не спрашивайте как, боковым лепестком, наверное).
На деньги, данные мне, покупались самые "жирные" антенны: Cober, Ikusi, Televes, Triax... Сейчас никто не вспомнит этих марок, а тогда они стоили сильно дорого. Работа была, в общем, и я её делал. Приходилось смешивать сигнал с разных антенн, с разным уровнем и с разных направлений. В общем, собирал, настраивал приемлемо, люди довольны, я богат. Ещё бы, у соседей не показывает, а у них всё в ажуре.
Но вот накануне нового тысячелетия, 30 декабря, примерно после обеда у большинства моих клиентов пропадает сигнал. В общем, праздник у меня весёленький тогда был. Всем же надо телевизор на Новый год. Когда я залез на первый чердак, я не сразу разобрался, что к чему. Картинка на большинстве каналов была характерная для сильно перегруженного антенного усилителя.
Что-то похожее, найдено мной в Сети.
Но понять, на каком канале перегруз, мне удалось не сразу. Когда усилитель перегружен, перестают показывать все каналы. Оказалось, телеканал РТР к Новому году вернул мощность своего вещания на 11-м канале на допожарный уровень. А как я уже говорил, я настроил приём РТР не из Москвы, а из Волоколамска, поэтому вообще понять не мог, что происходит. Ещё на диапазоне 6-12 были 8-й и 6-й каналы (НТВ и ТВ-6), ради которых я и поставил большие антенны и выкрутил усиление на максимум. И из-за этого антенный усилитель стал захлёбываться. В общем, этот 11-й канал надо было как-то задавить и оставить так.

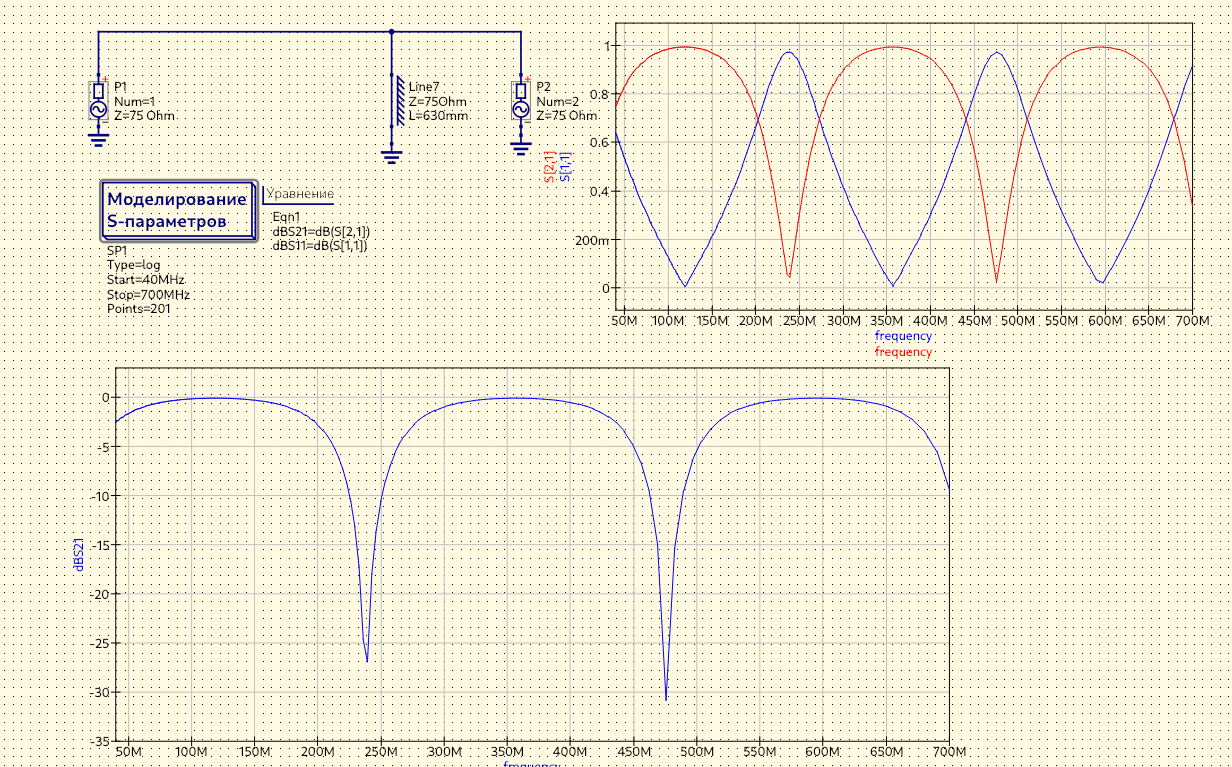

Но как задавить? Где взять 31-го декабря режекторные (те, которые подавляют) фильтры на 11-й канал? В обычные-то дни в Москве можно было купить только на ДМВ-диапазон, и то по 40 долларов за штуку (бешеные деньги тогда), а надо было несколько штук. Самому катушки намотать дома? Тогда точно не успею, да и приборов для настройки нету. Интернета тогда не было, но помогли мои институтские знания—режекторный фильтр можно было сделать из замкнутой четвертьволновой линии. Проще говоря, из куска антенного кабеля, один конец которого подсоединён к магистрали, а другой замкнут накоротко. Длина этого куска должна быть ровно четверть длины волны. Я точных цифр не помню, но у меня получилось по расчётам что-то около 50 см.

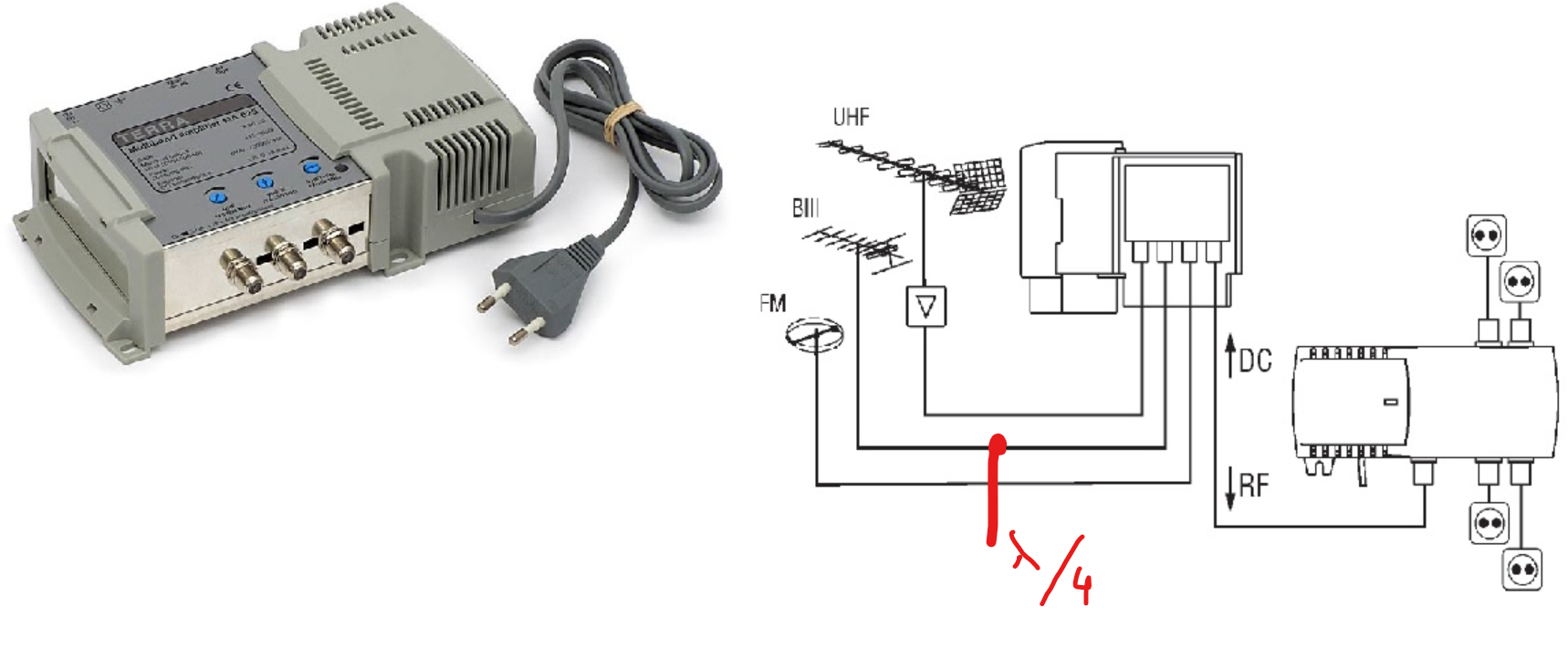

Вот примерно так.
И оно заработало! Настраивал я примерно так: брал этот кусок кабеля заведомо большей длины, чем надо, подсоединял, а дальше канцелярским ножом методично делал глубокие поперечные надрезы от нижнего конца кабеля с шагом 3-4 мм. Каждый раз при надрезе лезвие ножа замыкало центральную жилу кабеля с оплёткой, и в какой-то момент картинка на экране приходила в норму. Вот и хорошо, зачищаем в этом месте и замыкаем как положено, фильтр готов, идём к следующему клиенту.
И вот, 31 декабря в 8 вечера, сижу я на очередном чердаке, делаю свои надрезы, а по телевизору (да, приходилось таскать с собой кинескопный телевизор, и не маленький, в маленьком качество картинки не поймёшь) канал РТР, программа "Вести". И идёт репортаж, какие они молодцы, самые первые в Останкино починили своё вещание. Как закупили в Германии 100-киловаттный фидер, как укладывали в шахте (на экране в это время мужики разматывают толстенный кабель, сантиметров 15-20 в диаметре с огромной катушки). Молодцы-то молодцы, а мне ещё тут заканчивать и в Москву ехать Новый год встречать. Лучше бы они это в другой день запустили, а не так вот.
С появлением цифровых мультиплексов такие антенны стали не нужны.
Сейчас всё это уже неактуально, но пусть мои приключения тут останутся для истории.
Все картинки из Интернета, моих тут нет.
