Hyundai Solaris куда убежал спидометр?⁠⁠

Всем доброго утрадняночи мои уважаемые читатель. С вами снова Димон Диагност и мои кому то нужные истории. Сегодня я расскажу о поиске неисправности на автомобиле Hyundai Solaris. У клиента перестал работать спидометр на автомобиле. Не знаю так ли он его купил или уже потом это произошло, но не суть. Спидометр не работает и это надо решать. Подключаем диагностику и получаем фигу во все диагностическое оборудование. Толку нет ошибок нет. Достаем свои руки и погнали делать проверку. Давайте сначала рассмотрим электросхему:

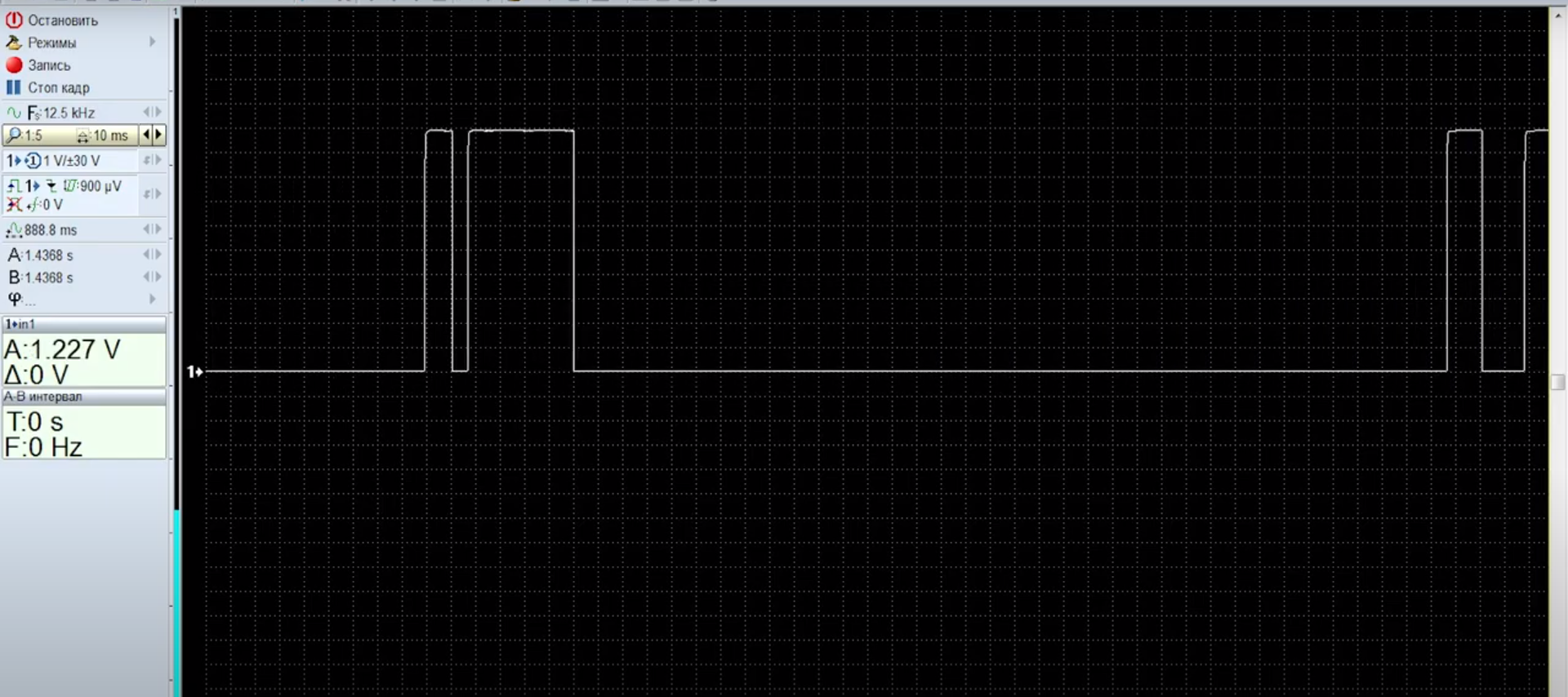

У нас автомобиль на механике поэтому ничего сложного тут нет. Обычный датчик на эффекте холла. Питание от предохранителя масса и сигнал. Проверяю контрольной лампой питание масса есть. Далее достаю из золотого ящика свой осциллограф и начинаю смотреть сигнал :

Сигнал отличный. Проверял я просто вручную крутил датчик скорости и все было отлично. Причем пока на включенном зажигании крутил датчик закрылись двери, но я всегда оставляю окно открытыми поэтому мне повезло. Если двери закрылись значит блок BCM увидел скорость, а вот видит ли его приборная панель. Снимаю разбираю сигнал на входном 11 пине есть. Отлично значит дело в приборке панели. Снимаем и делаем визуальную проверку все хорошо, но в голове моей закралась мысль, а что если сматывали пробег и изменили его не руками, а просто подкинули дамп от автомата. Снимаю заднюю крышку читаю EEPROM да так и есть:

Нашел какую-то статью на дырайв ребята там круто все расписала. Пишу паяю ставлю. Иииииии

Кручу датчик вручную и вижу скорость на спидометре. Отлично звоню клиенту говорю типа вот я такой молодец смотрите нашел проблема была в приборке, и слышу что он типа 3 штуки менял. Тут я немного расстроился, ведь как же я такой туда сюда нашел сигнал, а проблема в приборке. Поплакал немного в сторонке,  и со слезами на глазах снимаю привод датчика скорости и вижу:

Что зубья уже слизанные. Проворачиваю его ставлю обратно, все работает. Понятное дело, клиента предупредил, что лучше его заменить иначе в коробке совсем все слижет. Клиент поменял привод проездил 2 недели говорит все работает. Для себя я понял, что когда клиент менял приборную панель, проблема была уже в самом приводе, поэтому когда он менял их толку никакого не было. Всем спасибо. Как обычно для ЛЛ есть видео. Буду рад лайкам и подпискам.
