Всем привет. Расскажу об одном случае из недавних работ. Jeep wrangler 2021 год выпуска. Автомобиль довольно интересный в работе так как имеет блок SGW. Блок SGW (Security Gateway Information) блокирует подключение любого неоригинального сканера для диагностики. Для таких авто у меня уже давно подготовлен переходник. Вот как он выглядит.

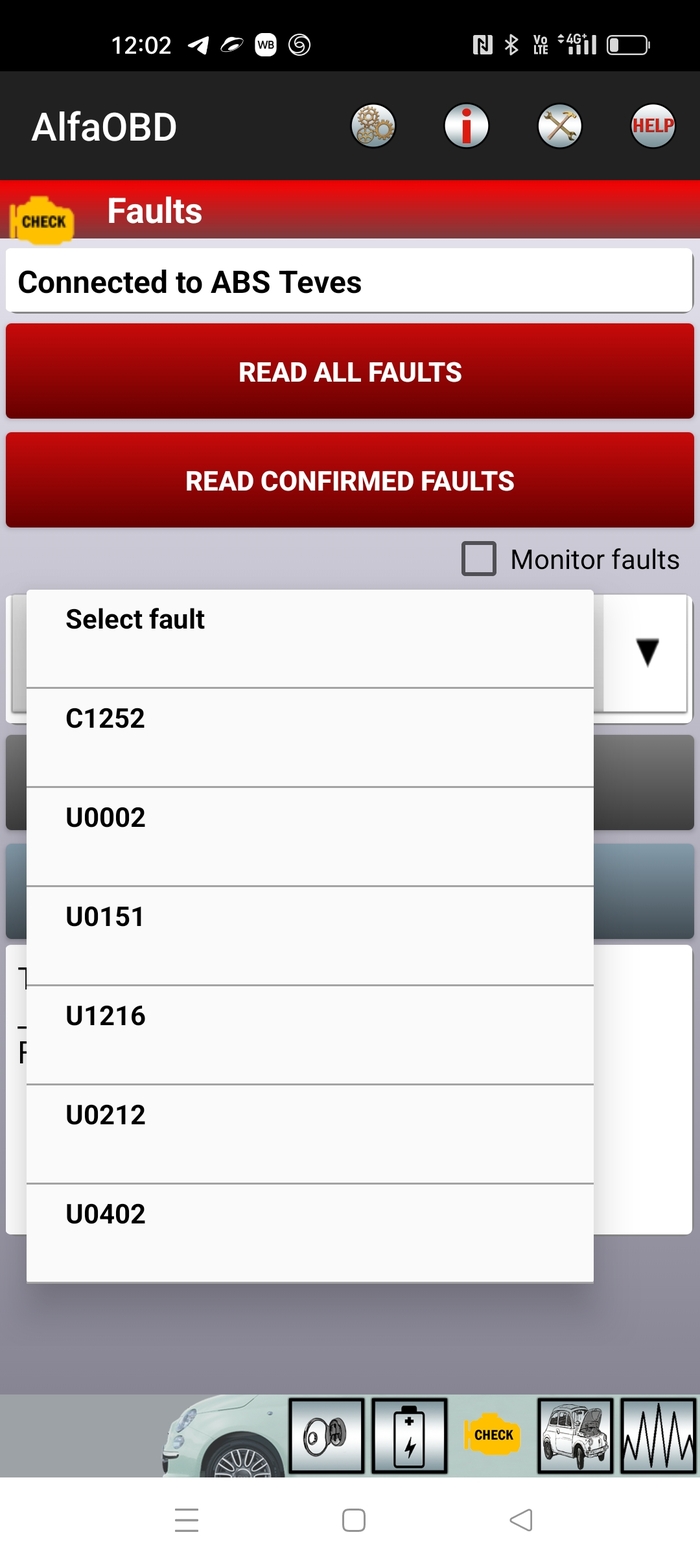

Ну вернёмся к сути проблемы. Проблема заключалась в том, что автомобиль сходил с ума отключая все системы. Неважно какие были погодные условия ритм и манеры передвижения, на табло появлялась куча различных индикаторов неисправности. При первом подключении было много ошибок, но больше всего интересовали ошибки по кан шине.

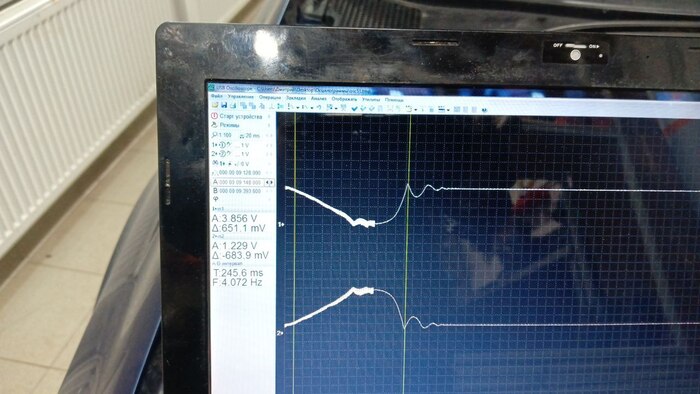

А это даёт понять что проблема с CAN шиной. Но как найти неисправность когда она проявляется редко. В дело вступает логика и попытки проявить неисправность. Цепляю осциллограф к кан шине и начинаю производить различные манипуляции и вот что я увидел на сигнале кан шины при раскачке автомобиля.

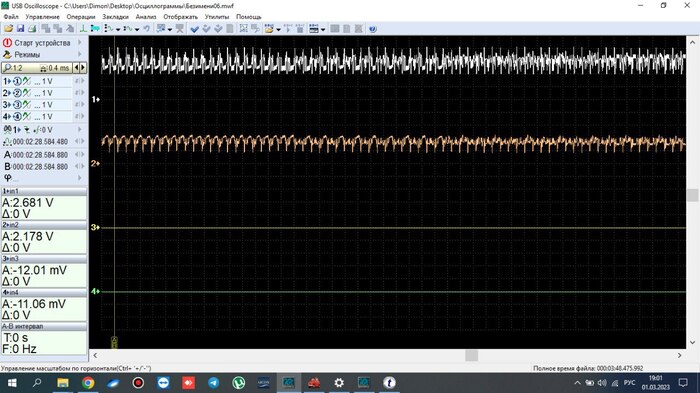

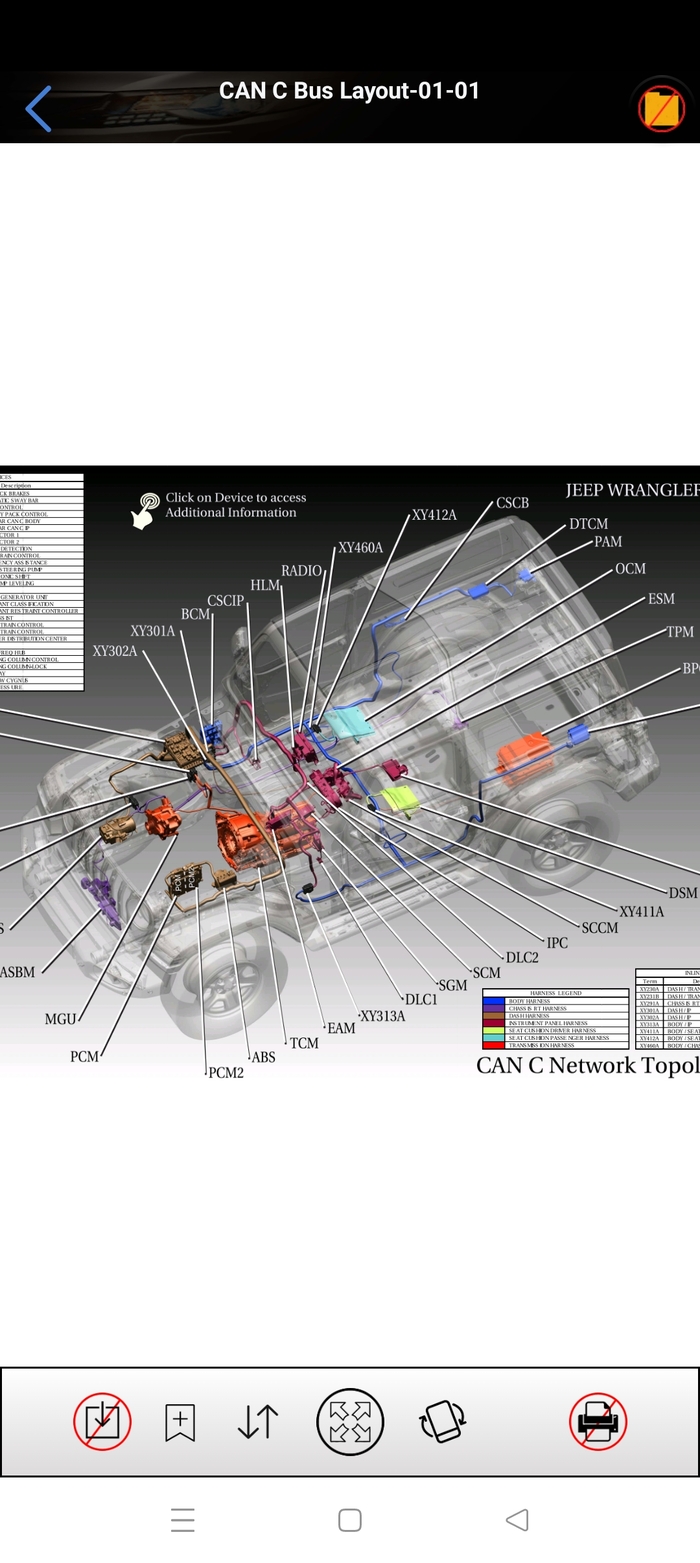

В момент проявления неисправности видно, что кан шина ведёт себя неадекватно. Такое может быть в различных ситуациях. Вполне возможно, что в каком то блоке собралась вода и при раскачке перемещается туда сюда. Тяжело искать и отключать все блоки по очереди, когда их вот такое количество.

Но в данном автомобиле идеально сделано разветвление кан коннектора.

Расположение максимально идеальное. Находится за бардачком и в момент проявления неисправности можно отцепить любую часть шины и понять какой блок выдает неисправность. В момент проявления неисправности после некоторых попыток был найден коннектор который идёт на блок ASBM. Это блок переднего активного стабилизатора, но я снимал с него разъем, а неисправность не уходила. Тогда я понял что проблема кроется в проводке. Внимательно осмотрев участок цепи до блока я увидел вот что.

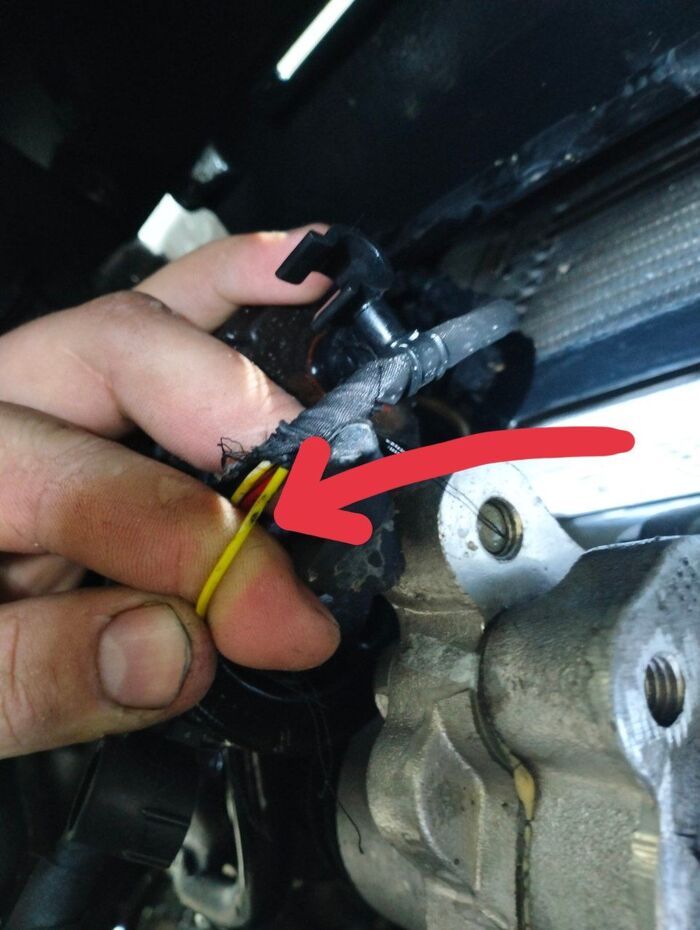

Вот здесь четко видно слеты трения проводки. А вот и наша проблема.

Причем её было очень плохо видно из за штатной изоленты. Этот провод как раз кан шины и она касалась массы и неисправность проявлялась.

Всем доброго утра/дня/ночи уважаемые подписчики и читатели моих автомобильных историй. На поветске дня рассказ о довольно нетипичном случае с автомобилем Suzuki Grand Vitara 2013 года выпуска. Обратился ко мне клиент с жалобой на то, что на ходу во дворе автомобиль заглох и перестал запускаться. Через какое-то время автомобиль опять запустился, но проблема снова проявилась. Искать плавающие неисправности такое себе удовольствие, но если искать только легкие неисправности опыта не наберешься. Итак приступим.

По вводным данным делаем анализ ситуации. Автомобиль заглох на ходу и клиент утверждает, что после повторной попытки запуска он заметил, что лампа иммобилайзера начала мигать. По моему опыту работы на ходу иммобилайзер не может заблокировать и заглушить двигатель исходя из соображений безопасности. Допустим вы едете по трассе и тут появились проблемы с иммобилайзером и автомобиль заглох. На моем опыте на ходу с проблемами по иммобилайзеру машины не глохли, но вернемся к автомобилю. Приехав к автомобилю я начинаю диагностику с кодов неисправности. Подключаю  через адаптер который контролирует напряжение и замечаю странную вещь напряжение показывает 3 вольта. Подключаю launch и напряжение становится 12 вольт и как-то забил на это. Захожу в иммо и вижу ошибку

P0620 - GENERATOR CONTROL CIRCUIT

p1623 - UNREGISTERED TRANSPONDER

Странно. Пока прибор был подключен автомобиль запускался и все было ок, но как только я отсоединяю launch тачка перестает заводиться. Продать ему прибор и уехать была самая плохая идея :) Но начинаю углубляться и проверяю накачку на антенне иммобилайзера, все есть и в тот момент когда ключ не распознается это видно по светодиоду. Какая-то нездоровая ситуация и я направляюсь к блоку управления двигателя. Решаю первый делом проверить питание на блоке нахожу распиновку и цепляю контрольную лампу.

Питание постоянное в норме, от зажигания тоже все окей. Странно подумал я и решил на всякий случай проверить массу и это было не зря. Цепляюсь контрольной лампой к массе и под нагрузкой лампочка еле еле горит. Вот и источник проблем, но как найти где отвалилась масса. Допрашивайте и еще раз допрашивайте всегда клиента, что он делал в последнее время. На тот момент из за спешки я не допрашивал клиента, а зря. Искать массу кабель трекером не получится, нахожу в интернет картинку точек масс на данный автомобиль и начинаю проверять каждую и нахожу одну массу, которая не закручена до конца. Затягиваем болт проверяю контрольной лампой и вижу, что все стало отлично. Автомобиль запускается и работает даже после нескольких тестовых поездок. Теперь речь по поводу допроса. Как оказалось меняли сцепление 2 недели назад. Болт просто так вряд-ли бы открутился поэтому мое мнение, что его просто не закрутили на сервисе. Всем удачных ремонтов и меньше поломок. Как обычно осуждения и обсуждения в комментариях. У кого какие предположения по поводу почему при подключенном Launch питание становилось 12 вольт  и я даже проверил, что масса сразу появлялась даже при отпущенном болте?)

Всем доброго утрадняночи мои уважаемые читатель. С вами снова Димон Диагност и мои кому то нужные истории. Сегодня я расскажу о поиске неисправности на автомобиле Hyundai Solaris. У клиента перестал работать спидометр на автомобиле. Не знаю так ли он его купил или уже потом это произошло, но не суть. Спидометр не работает и это надо решать. Подключаем диагностику и получаем фигу во все диагностическое оборудование. Толку нет ошибок нет. Достаем свои руки и погнали делать проверку. Давайте сначала рассмотрим электросхему:

У нас автомобиль на механике поэтому ничего сложного тут нет. Обычный датчик на эффекте холла. Питание от предохранителя масса и сигнал. Проверяю контрольной лампой питание масса есть. Далее достаю из золотого ящика свой осциллограф и начинаю смотреть сигнал :

Сигнал отличный. Проверял я просто вручную крутил датчик скорости и все было отлично. Причем пока на включенном зажигании крутил датчик закрылись двери, но я всегда оставляю окно открытыми поэтому мне повезло. Если двери закрылись значит блок BCM увидел скорость, а вот видит ли его приборная панель. Снимаю разбираю сигнал на входном 11 пине есть. Отлично значит дело в приборке панели. Снимаем и делаем визуальную проверку все хорошо, но в голове моей закралась мысль, а что если сматывали пробег и изменили его не руками, а просто подкинули дамп от автомата. Снимаю заднюю крышку читаю EEPROM да так и есть:

Нашел какую-то статью на дырайв ребята там круто все расписала. Пишу паяю ставлю. Иииииии

Кручу датчик вручную и вижу скорость на спидометре. Отлично звоню клиенту говорю типа вот я такой молодец смотрите нашел проблема была в приборке, и слышу что он типа 3 штуки менял. Тут я немного расстроился, ведь как же я такой туда сюда нашел сигнал, а проблема в приборке. Поплакал немного в сторонке,  и со слезами на глазах снимаю привод датчика скорости и вижу:

Что зубья уже слизанные. Проворачиваю его ставлю обратно, все работает. Понятное дело, клиента предупредил, что лучше его заменить иначе в коробке совсем все слижет. Клиент поменял привод проездил 2 недели говорит все работает. Для себя я понял, что когда клиент менял приборную панель, проблема была уже в самом приводе, поэтому когда он менял их толку никакого не было. Всем спасибо. Как обычно для ЛЛ есть видео. Буду рад лайкам и подпискам.

Всем читателям доброго утрадняночи. С вами как всегда/иногда Димон Диагност и интересные случаи из моей практики. Обратился ко мне клиент на автомобиле Kia Sportage 2016 года выпуска с двигателем 1.6 T-GDI со всеми горящими индикаторами неисправностей и неработающими поворотниками. По телефону клиент рассказал,что автомобиль стал вести себя странно. Сначала загорелась лампочка ручника, а затем перестали работать поворотники и вылезла целая гирлянда ошибок. В каком то сервисе сказали,что нет питания, но найти неисправность так и не смогли. В добавок нарушив изоляцию парочки проводов. Но верить я никому не привык, поэтому начал проверять все сам. Для начала как обычно производим подключение диагностическим оборудованием, но не тут то было на диагностику ни один блок решил сегодня не выходить. Объявили же все таки нерабочие дни. Связь между блоками происходит по Кан шине, поэтому для начала давайте глянем, что у нас происходит на шине Кан.

Тут мы наблюдаем тихий ужас и полное безобразие, напряжение прыгает выше 10 вольт. Неужели какой то блок управления подключенный к Кан шине так себя ведёт. Отключать каждый блок управления, снимая разъемы займет слишком много времени, поэтому я пошёл по другому пути. Я изучил электросхемы и приступил к отключению предохранителей. В салонном блоке предохранителей никакого результата не принесло, а вот в подкапотном блоке предохранителей при отключении предохранителя F50 15A Кан шина выровнялась и все блоки вышли на связь. Вакуумный насос серьезно?? Давайте рассмотрим электрическую схему.

На данной электросхеме мы наблюдаем, что вакуумный насос подключен к Кан шине и при отключении предохранителя блок остаётся без питания и становится понятно, что проблема кроется в самом вакуумном насосе. Он расположен в нижней части двигателя и я подумал, что может быть есть окислы, но там все было сухо. Новый вакуумный насос стоит около 30 тысяч рублей. Поэтому я решил его разобрать и посмотреть может быть окислы есть на плате. Пришлось отпаивать ноги, чтобы снять плату и просмотреть ее с другой стороны. Клиент торопился и ему нужно было отдать автомобиль, поэтому времени на полную проверку платы не было. Отключил предохранитель, собрал все на место и отдал автомобиль. Если клиент решит оставить в ремонт этот насос, то я с радостью расскажу вам, что там случилось.

Как всегда жду ваших комментариев негативных и позитивных. Всем удачи и до новых интересных случаев.
