"Атомный" апгрейд
Инструкция по подключению внешней видеокарты к ноутбуку с минимальными потерями (в производительности, цене, удобстве). Жанр: художественный "техно-хоррор-СССР" sci-fi от первого лица.
Спойлер: вот, так вот - https://cs15.pikabu.ru/post_img/2025/02/07/12/1738961285118019676.jpg
...
- Любочка, что у нас сегодня?
ЛК:
- Запись из лабораторного журнала от 3 апреля 2024 года:
Модель - MSI GE62 6QF, 2015г.в. (15.6", 1920х1080).
ЦП - i7-6700HQ (8 ядер, 2.6/3.2ГГц)
ОЗУ - DDR4-2133 (16Гб)
ГП - NVIDIA GTX 970M (3Gb)...
- Понял-понял... Давайте посмотрим, на эту железяку...
*Объект исследований попался не самый свежий: протертая до дыр клавиатура, клееная петля дисплея. Рамка отходит, защелки корпуса частично поломаны, 2015 год... Впрочем, кто я такой, чтобы судить по внешнему виду - возможно он еще на что-то и способен..*
-Думаю, прогоним пару тестов, из тех, что под рукой, и посмотрим на результаты... Для начала 3DMark 2.16.71. Любовь Константиновна выставляйте FullHd в Time Spy DirectX 12, остальное по умолчанию. Запускаем, иии...
*... иии результаты мне ни о чем не говорят. Видимо не стоило пропускать симпозиум по полимерным видео-технологиям. Сохраняем умное лицо перед Любочкой...*
- А подайте, пожалуйста, тестовый модуль с шильдиком "Предприятие 3826"... Так-с, настройки средние, фуллхэдэ, шейдеры скомпилировались... Загрузка...
*"Не так быстро" - это что насмешка? 30 фпс на статичной картинке! Результат - так себе...*
-Так! Это что? 12 ФПС, стоило в сцене появиться паре Лу...Вовчиков?! Так дела не делаются... Что там по загрузке?
*Уперлись в потолок ГП?..*
- Понятненько - пациент дышит явно с одышкой. Графический процессор - просто позор для всего Коллектива! Тут два варианта - либо списать пациента и заказать нового, либо... Глубокий апгрейд видеокарты!
Всплывающее сообщение на дисплее:
- Предложение отклонено. Текущие параметры оптимальны. Корпус не подразумевает размещение дополнительных модулей. Вероятность успеха операции: 3%. Советую прекратить...
— Молчи! Ты Atomic Heart даже на низких не потянешь! Это же просто недостойно машины с маркировкой «Советская гордость»! Надо посмотреть, что о таких ситуациях пишут в Интерсхеме...
...Значительно повысить производительность вашего устройства возможно установкой внешнего графического адаптера. На данный момент существует 3-4 рабочих варианта как это сделать.

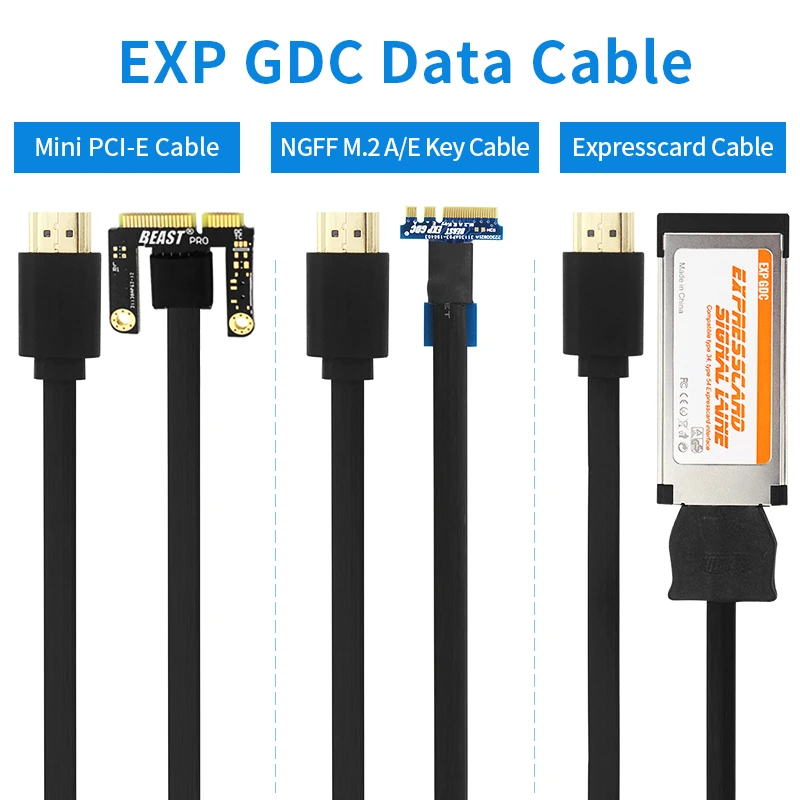

Вариант 1: "Подключение внешней видеокарты к шине PCI ноутбука возможно при помощи переходника для разъема mini PCI Express ( обычно используется в ноутбуке для wi-fi адаптера). Такой разъем поддерживает только один канал шины PCI-e. Вместо Wi-fi адаптера устанавливается переходник, который подключается USB-кабелем к плате-райзеру. Видеокарта устанавливается в райзер. На райзер подается питание от внешнего БП...
Вариант 2: При наличии в ноутбуке разъема M.2 (также, обычно предназначенного для wi-fi адаптера) использовать адаптер M.2/mini PCI-e для подключение разъема mini PCI Express с USB-райзером (как в Варианте 1). В этом варианте от разъема на материнской плате до видеокарты 3 промежуточных устройства! Вариант, тоже рабочий, но с теми же ограничениями в виде 1 канала PCI-express.
*Это что - провод подключаем в адаптер, подключенный в адаптер, а с другой стороны втыкаем в адаптер? Пироги какие-то... Еще есть варианты?*
...Вариант 3: Возможен при наличии в ноутбуке более современного разъема - M.2 NVME. Этот интерфейс изначально предназначен для подключения скоростных SSD накопителей и имеет в своем распоряжении целых ЧЕТЫРЕ линии PCI!
Для максимального использования всех возможностей данного разъема потребуется адаптер M.2 NVME/PCI-e!
Помните, что чем выше поддерживаемая вашим ноутбуком версия шины PCI-e, тем более высокие результаты вы получите - главное, чтобы применяемый адаптер ее тоже полноценно поддерживал! При этом по результатам наших испытаний потери в производительности не превысят 15 процентов по сравнению со стандартным подключением по 8 линиям стандартного разъема!
Также имейте в виду: адаптеры NVME/PCI-e, на плате которых сразу установлен разъем PCI, в ноутбуке неприменимы из-за ограниченного корпусом пространства. Единственный вариант - адаптер с распаянным на плате плоским шлейфом, который через заранее подготовленное отверстие можно вывести за пределы корпуса...
(информацию в интерсхему предоставили Товарищи из TERRABYTE , htttps://www.youtube.com/watch?v=rr4DSO_FHT8 )
- А это уже что-то интересное... Любочка, наберите мне отдел снабжения... На связи? Добрый день, нам нужна видеокарта, блок питания и чтобы это усё уместилось в корпус, желательно размером не с Элеанору...
- Добрый, только уже ночь! Вы в лабораторию хоть окна закажите... По вашему запросу можем предложить двухвентиляторную MSI AMD Radeon RX 6700 XT MECH 2X, 12 Гб. Габариты 250х131х51. По прейскуранту - 21000...
- Годится!
- ...Блок питания форм-фактора FlexATX на 450 Вт - Enhance EPN 7145B2. Если питать будете только графический адаптер, то должно хватить за глаза. Он не больше 400 Ватт по тестам...Ещё 7000 полимеров...
- Беру! А корпус?
- Кхм, корпус... Недавно Курчатовцы нам присылали прототип для перспективной разработки "Элеанора-мини". Сейчас пришлю фотокарточку:
*Корпус для РЭА Z10-13c (265x185x96). Прозрачная крышка*
Если готовы дорабатывать напильником, то 1300.
- Всегда готов!
- Правильный ответ, товарищ.
- А хитрого адаптера NVME m.2 на PCI-Express у вас не завалялось?
- У нас ничего никуда не заваливается. Все лежит ровно и стоит вертикально. Там, куда положили. Адаптер с маркировкой R42SF заграничного производства ADT-LINK. Длина шлейфа 49,5 сантиметров. Требуется внешнее питание. 6 300 полимеров. Фотокарточку высылаю:
- Брать будете?
- А что так дорого за кусок провода с разъемом?!
- Сверх-надёжный разъем, дифференциальные пары, импенданс по спецификации pci Gen 3x4... Знаете-ли, это все не дёшевое удовольствие.
- Ладно, черт с ним! Заверните, институт оплатит!
- Отправляю транспортную ленту. Всего наилучшего.
- Спасибо... А вот и доставка - шустро работают конечно - за такие деньги... В первую очередь залезем в потроха пациента. Любовь Константиновна гасите пациента! Откручиваем заднюю крышку...
*Ага, вот и М.2 у батарейки Биоса... тут все конечно плотнячком. А что, если...*
- Любочка, а зачем пациенту в наше прогрессивное время DVD-рум? И я вот считаю - незачем. Давайте установим вместо него SSD, потом и систему туда накатим - глядишь место для кабеля останется. У меня как раз переходник соответствующий в тумбочке лежит...

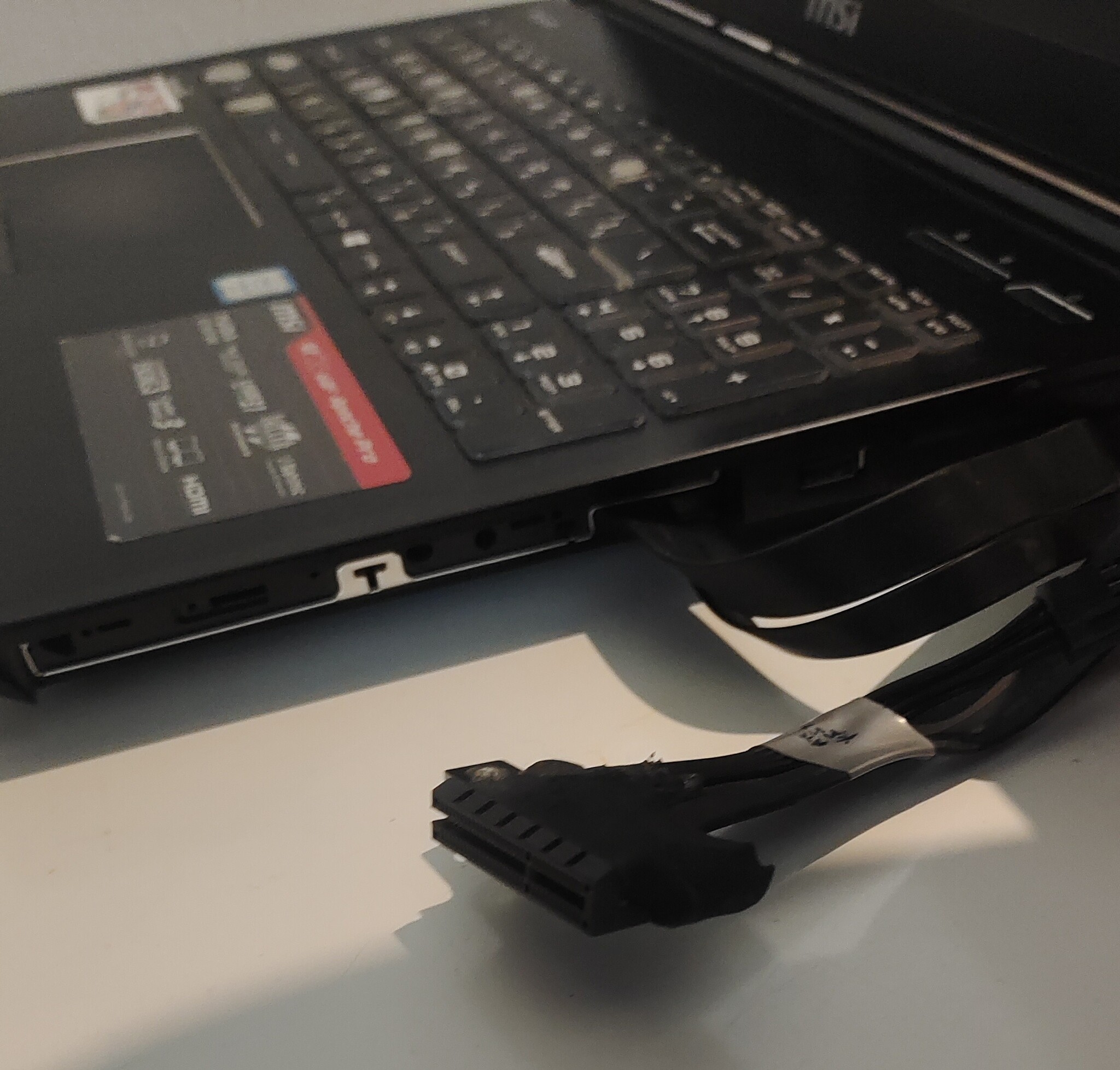

- В разъем m.2 подключим наш адаптер. Разъем PCI-Express просунем в отверстие под привод в крышке корпуса...
- Закрываем крышку, вставляем SSD... Хы, практически хот-спот получается!
- Теперь подумаем, как запихнуть остальное барахло в Курчатовский "ящик"... Ампутируем блоку питания все лишние "конечности" - оставим только технические перемычки для запуска... Любочка, бокорезы... Отрезаааеем... Так! А почему все провода черные? Куда и откуда перемычки шли???...
*Пироги вонючие... Где тестер...*
- С блоком питания разобрались. В ящике сделаем несколько дополнительных отверстий - для принудительной вентиляции и проводных подключений...

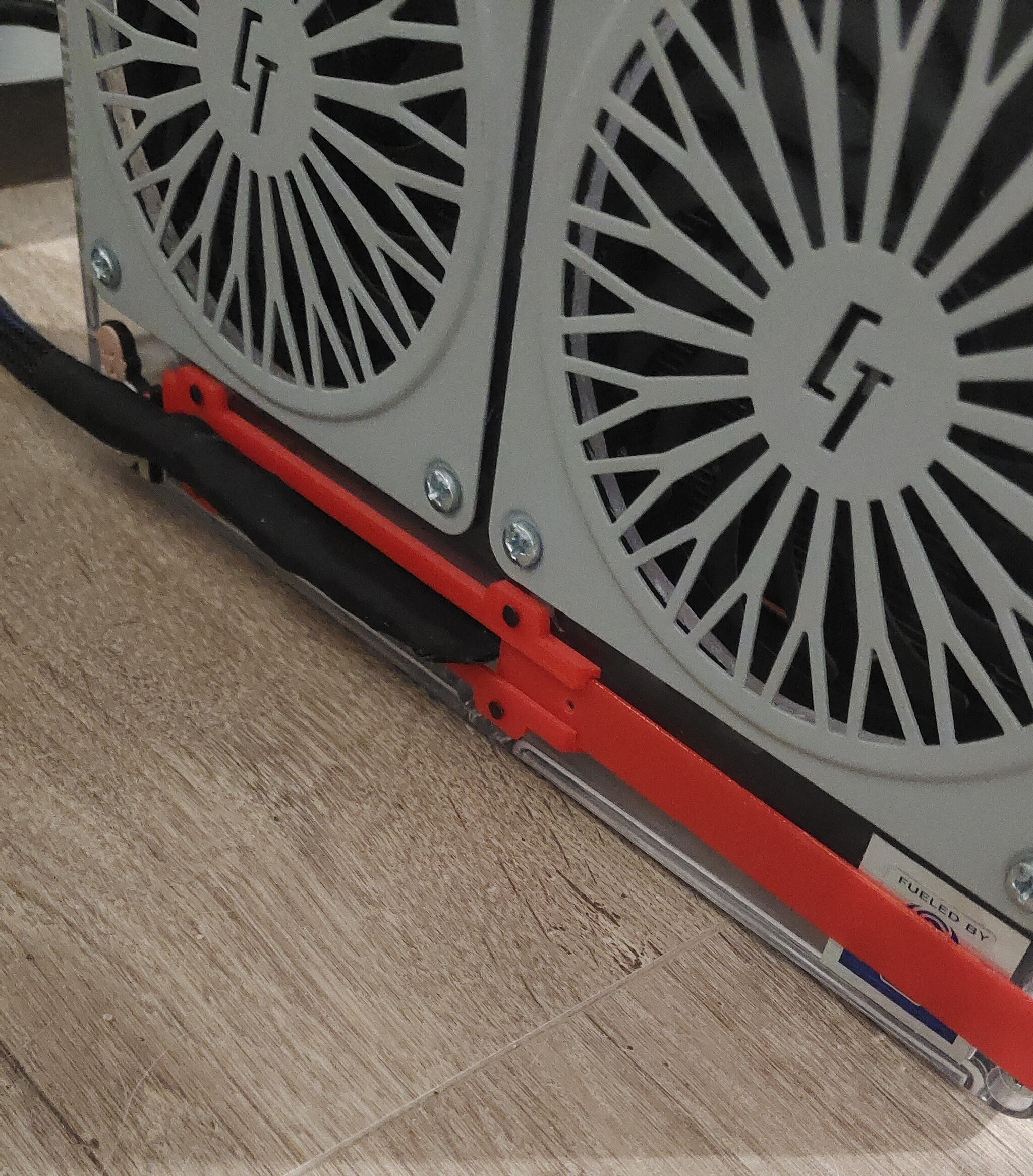

- Покрасим в черный. Думаю, это ещё +20 к скорости... Уложим проводочки, выведем питание для PCI, зафиксируем подставку под графический адаптер и секретный LED-ускоритель. Поставим вентиляторы на вдув и выдув...
*Вуаля...А неплохо получается!*
- Самый ответственный момент. Примерим видеокарту...
- Любовь Константиновна, а блок питания-то стартует? Ай, твою-ж мать! Кулером палец порезало! Вам, что не говорили на ТБ - "без крышки не включать!".. Несите пластырь - я всю коробку кровью измазал! Да давайте уже сюда... Нормально все... Глядите-ка, а неплохо получилось. Пока ещё сочится, пару штрихов добавлю и хоть в галерею к Кадинскому! Что вы на меня так смотрите?
*Обязательно пионерский значок наклею, чтобы в парткоме вопросов лишних не было...*
*И вообще, значков много не бывает: "почетных кибер-комсомолок" сюда, "Сердце полимерпромышленника" туда...*
*Опять-же заводскую табличку не забыть как в прошлый раз...*
*Сетевой шнур, HDMI на внешний монитор, питание 4-pin на шлейф PCI-адаптера, кнопки включения и ускорителя... Все на месте*
- Любочка, будите пациента. Вот он удивится, когда обнаружит в неожиданном месте, что-то новое и доселе неизвестное...
- Оно работает! Любовь Константинна... дайте! Дайте, пожму вашу механизированную руку! Запускайте срочно тесты! Да пальцы отпусти, консервная-ж ты банка! Все-все, запускайте...
- 14 тысяч баллов против 3-х! Любочка, как думаете - тянет на премию? Что там по Атомному сердцу?
- Стабильные 60 ФПС на 1080p с высокими настройками? Бесподобно! Загрузка?
- Это успех... Чувствую себя опустошенным, но довольным. Что скажете, Любочка? Как вам показатели у пациента?
Всплывающее сообщение на дисплее:
- Тестирование завершено успешно. Выполнено конфигурирование. Вычислительная мощность соответствует обработке поставленных задач. Протокол Атомное сердце активирован. Необходима нейтрализация гуманоидной формы жизни...
- Это что-то лишнее. Любочка перезагрузите пациента, он пургу несет... Люба!.. Люба? Любовь Николаевна, что вы... Отпусти меня, железяка!!!! АААААаАа... ПомоХм.м.рр......
