"Атомный" апгрейд⁠⁠

Инструкция по подключению внешней видеокарты к ноутбуку с минимальными потерями (в производительности, цене, удобстве). Жанр: художественный "техно-хоррор-СССР" sci-fi от первого лица.

Спойлер: вот, так вот - https://cs15.pikabu.ru/post_img/2025/02/07/12/1738961285118019676.jpg

...

- Любочка, что у нас сегодня?

ЛК:

- Запись из лабораторного журнала от 3 апреля 2024 года:

Модель - MSI GE62 6QF, 2015г.в. (15.6", 1920х1080).

ЦП - i7-6700HQ (8 ядер, 2.6/3.2ГГц)

ОЗУ - DDR4-2133 (16Гб)

ГП - NVIDIA GTX 970M (3Gb)...

- Понял-понял... Давайте посмотрим, на эту железяку...

-Думаю, прогоним пару тестов, из тех, что под рукой, и посмотрим на результаты... Для начала 3DMark 2.16.71. Любовь Константиновна выставляйте FullHd в Time Spy DirectX 12, остальное по умолчанию. Запускаем, иии...

- А подайте, пожалуйста, тестовый модуль с шильдиком "Предприятие 3826"... Так-с, настройки средние, фуллхэдэ, шейдеры скомпилировались... Загрузка...

-Так! Это что? 12 ФПС, стоило в сцене появиться паре Лу...Вовчиков?! Так дела не делаются... Что там по загрузке?

- Понятненько - пациент дышит явно с одышкой. Графический процессор - просто позор для всего Коллектива! Тут два варианта - либо списать пациента и заказать нового, либо... Глубокий апгрейд видеокарты!

Всплывающее сообщение на дисплее:

- Предложение отклонено. Текущие параметры оптимальны. Корпус не подразумевает размещение дополнительных модулей. Вероятность успеха операции: 3%. Советую прекратить...

— Молчи! Ты Atomic Heart даже на низких не потянешь! Это же просто недостойно машины с маркировкой «Советская гордость»! Надо посмотреть, что о таких ситуациях пишут в Интерсхеме...

...Значительно повысить производительность вашего устройства возможно установкой внешнего графического адаптера. На данный момент существует 3-4 рабочих варианта как это сделать.

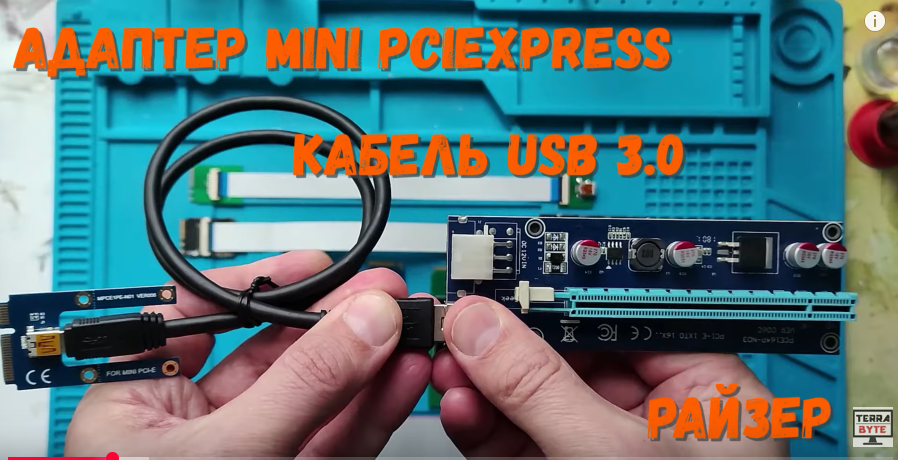

Вариант 1: "Подключение внешней видеокарты к шине PCI ноутбука возможно при помощи переходника для разъема mini PCI Express ( обычно используется в ноутбуке для wi-fi адаптера). Такой разъем поддерживает только один канал шины PCI-e. Вместо Wi-fi адаптера устанавливается переходник, который подключается USB-кабелем к плате-райзеру. Видеокарта устанавливается в райзер. На райзер подается питание от внешнего БП...

Вариант 2: При наличии в ноутбуке разъема M.2 (также, обычно предназначенного для wi-fi адаптера) использовать адаптер M.2/mini PCI-e для подключение разъема mini PCI Express с USB-райзером (как в Варианте 1). В этом варианте от разъема на материнской плате до видеокарты 3 промежуточных устройства! Вариант, тоже рабочий, но с теми же ограничениями в виде 1 канала PCI-express.

...Вариант 3: Возможен при наличии в ноутбуке более современного разъема - M.2 NVME. Этот интерфейс изначально предназначен для подключения скоростных SSD накопителей и имеет в своем распоряжении целых ЧЕТЫРЕ линии PCI!

Для максимального использования всех возможностей данного разъема потребуется адаптер M.2 NVME/PCI-e!

Помните, что чем выше поддерживаемая вашим ноутбуком версия шины PCI-e, тем более высокие результаты вы получите - главное, чтобы применяемый адаптер ее тоже полноценно поддерживал! При этом по результатам наших испытаний потери в производительности не превысят 15 процентов по сравнению со стандартным подключением по 8 линиям стандартного разъема!

Также имейте в виду: адаптеры NVME/PCI-e, на плате которых сразу установлен разъем PCI, в ноутбуке неприменимы из-за ограниченного корпусом пространства. Единственный вариант - адаптер с распаянным на плате плоским шлейфом, который через заранее подготовленное отверстие можно вывести за пределы корпуса...

(информацию в интерсхему предоставили Товарищи из TERRABYTE , htttps://www.youtube.com/watch?v=rr4DSO_FHT8 )

- А это уже что-то интересное... Любочка, наберите мне отдел снабжения... На связи? Добрый день, нам нужна видеокарта, блок питания и чтобы это усё уместилось в корпус, желательно размером не с Элеанору...

- Добрый, только уже ночь! Вы в лабораторию хоть окна закажите... По вашему запросу можем предложить двухвентиляторную MSI AMD Radeon RX 6700 XT MECH 2X, 12 Гб. Габариты 250х131х51. По прейскуранту - 21000...

- Годится!

- ...Блок питания форм-фактора FlexATX на 450 Вт - Enhance EPN 7145B2. Если питать будете только графический адаптер, то должно хватить за глаза. Он не больше 400 Ватт по тестам...Ещё 7000 полимеров...

- Беру! А корпус?

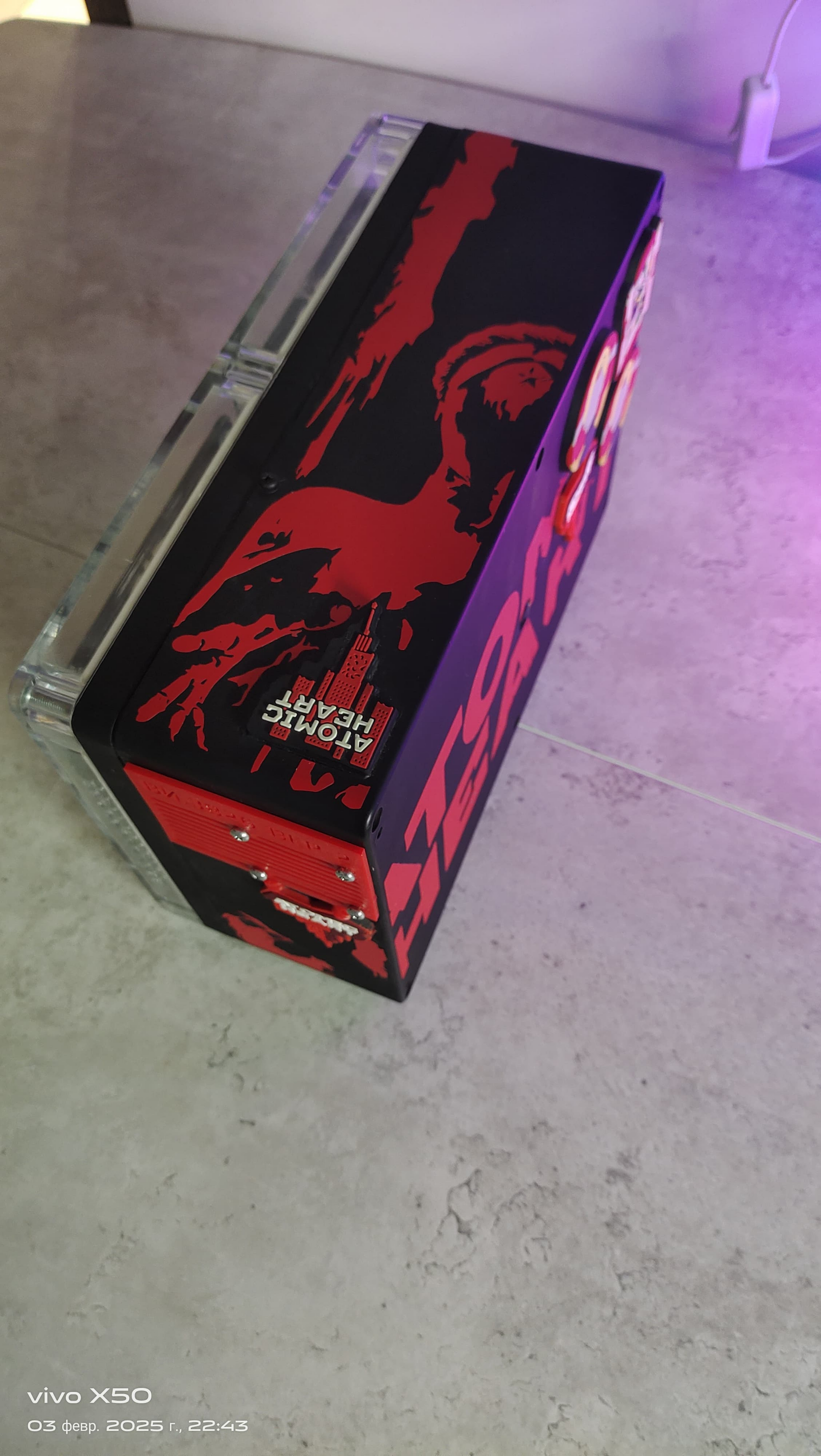

- Кхм, корпус... Недавно Курчатовцы нам присылали прототип для перспективной разработки "Элеанора-мини". Сейчас пришлю фотокарточку:

Если готовы дорабатывать напильником, то 1300.

- Всегда готов!

- Правильный ответ, товарищ.

- А хитрого адаптера NVME m.2 на PCI-Express у вас не завалялось?

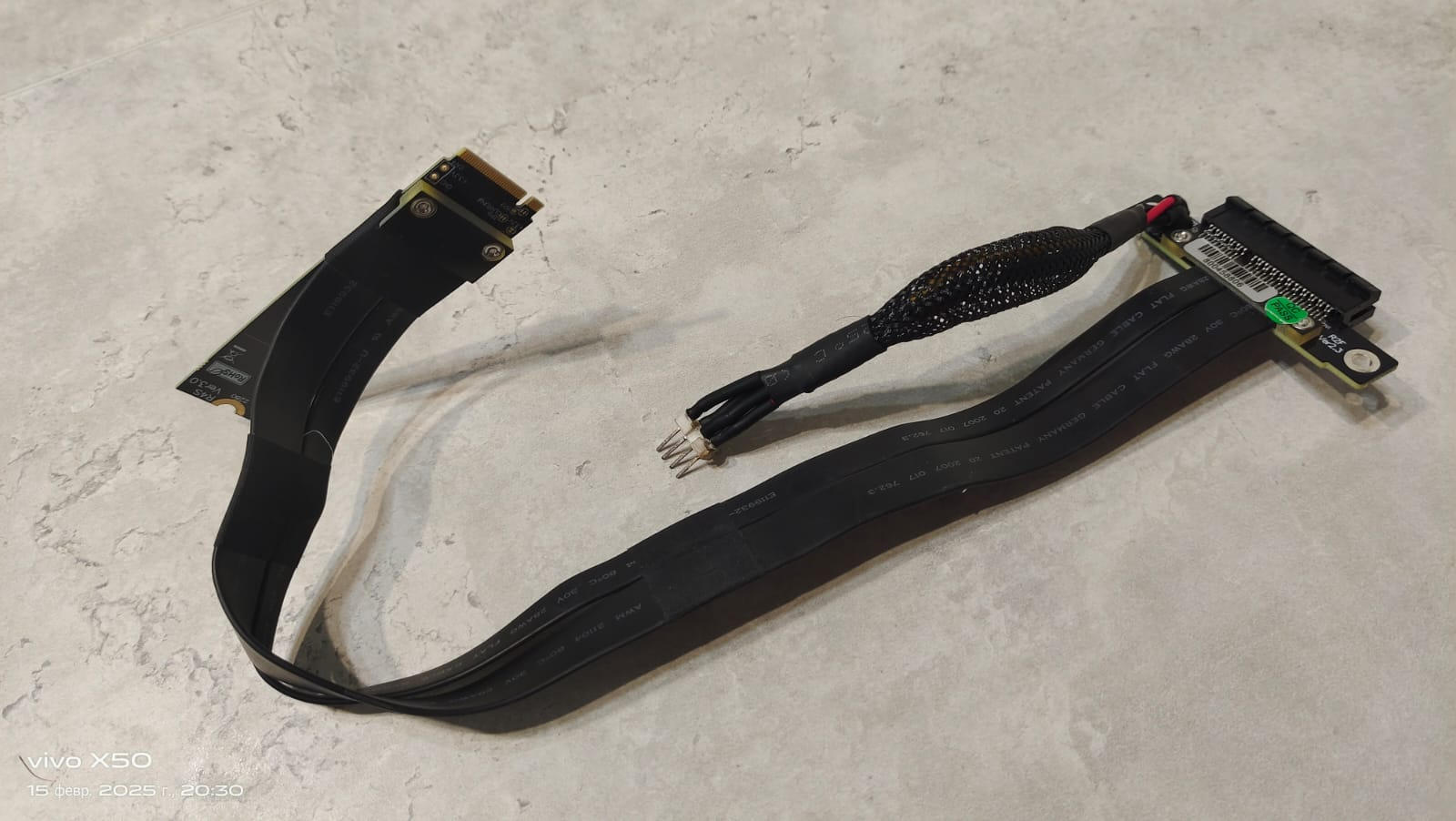

- У нас ничего никуда не заваливается. Все лежит ровно и стоит вертикально. Там, куда положили. Адаптер с маркировкой R42SF заграничного производства ADT-LINK. Длина шлейфа 49,5 сантиметров. Требуется внешнее питание. 6 300 полимеров. Фотокарточку высылаю:

- Брать будете?

- А что так дорого за кусок провода с разъемом?!

- Сверх-надёжный разъем, дифференциальные пары, импенданс по спецификации pci Gen 3x4... Знаете-ли, это все не дёшевое удовольствие.

- Ладно, черт с ним! Заверните, институт оплатит!

- Отправляю транспортную ленту. Всего наилучшего.

- Спасибо... А вот и доставка - шустро работают конечно - за такие деньги... В первую очередь залезем в потроха пациента. Любовь Константиновна гасите пациента! Откручиваем заднюю крышку...

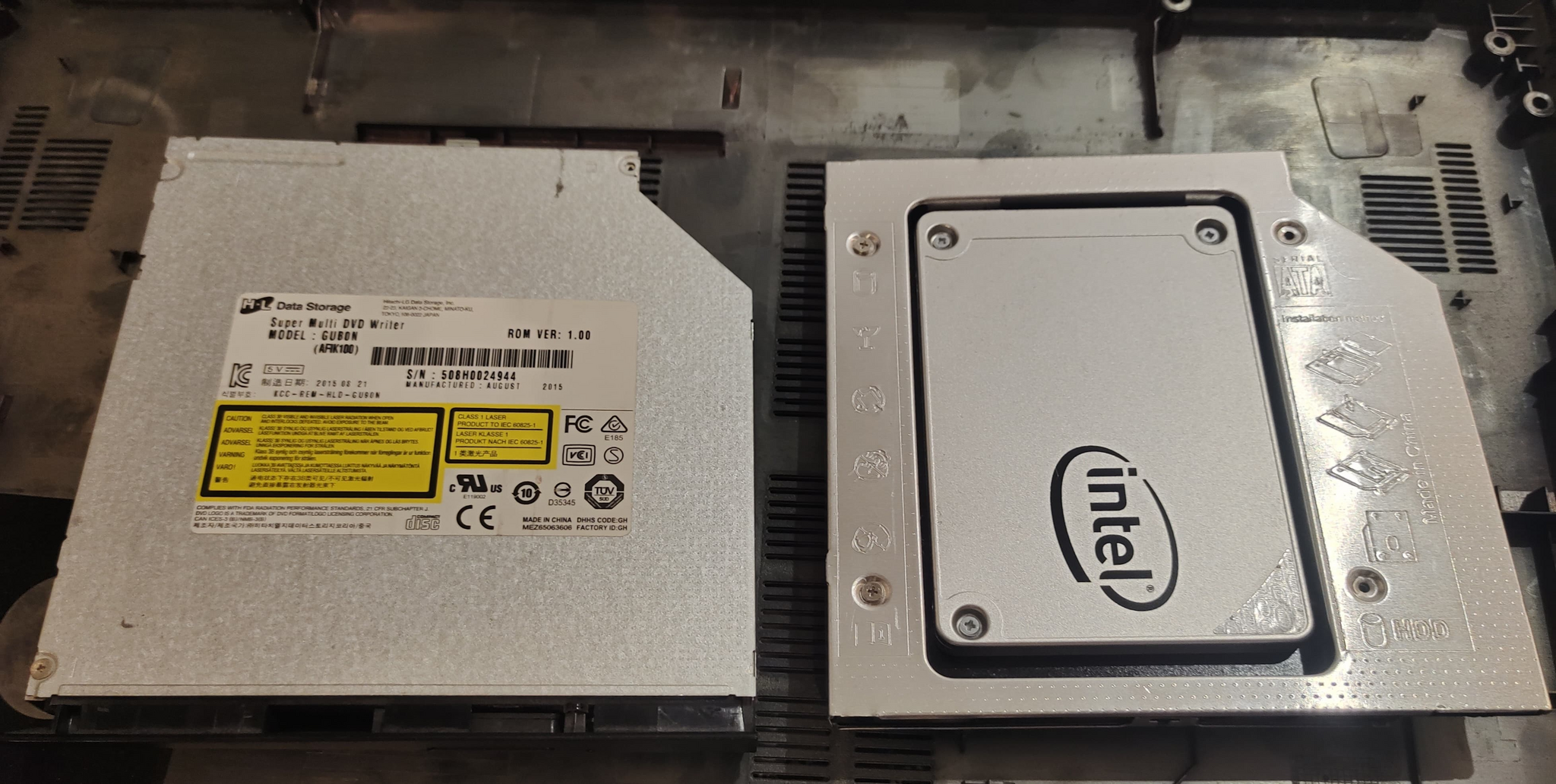

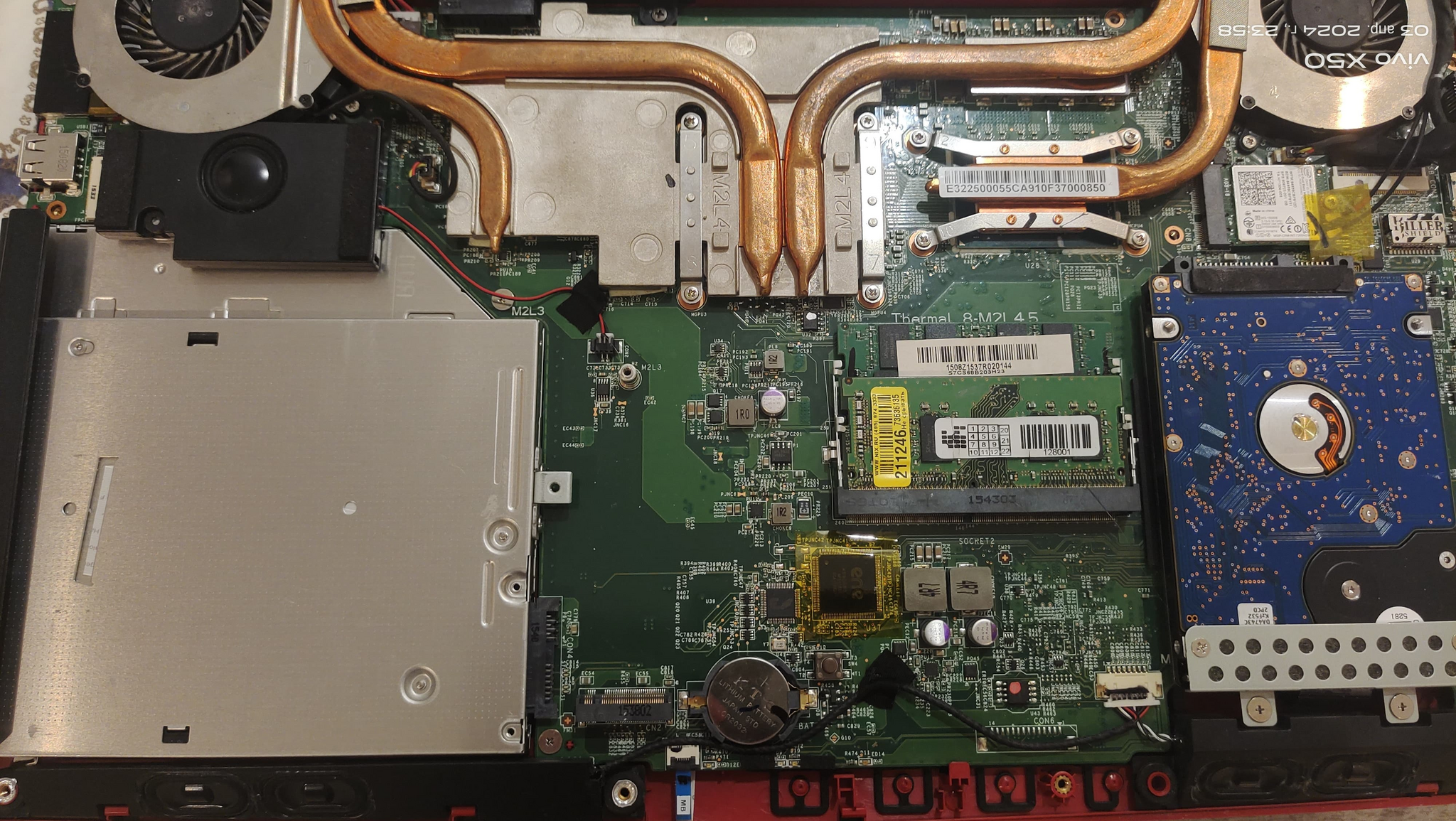

- Любочка, а зачем пациенту в наше прогрессивное время DVD-рум? И я вот считаю - незачем. Давайте установим вместо него SSD, потом и систему туда накатим - глядишь место для кабеля останется. У меня как раз переходник соответствующий в тумбочке лежит...

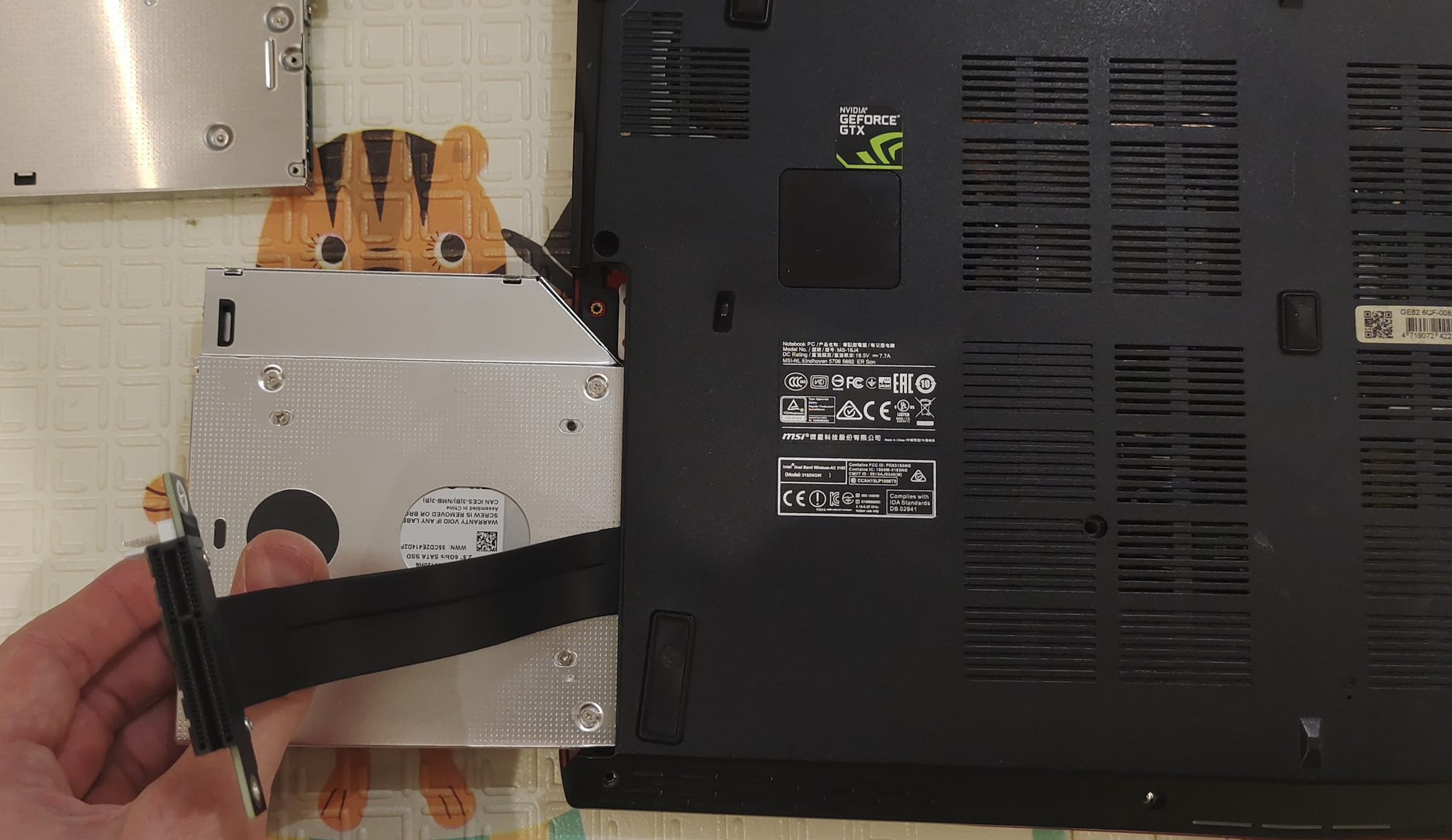

- В разъем m.2 подключим наш адаптер. Разъем PCI-Express просунем в отверстие под привод в крышке корпуса...

- Закрываем крышку, вставляем SSD... Хы, практически хот-спот получается!

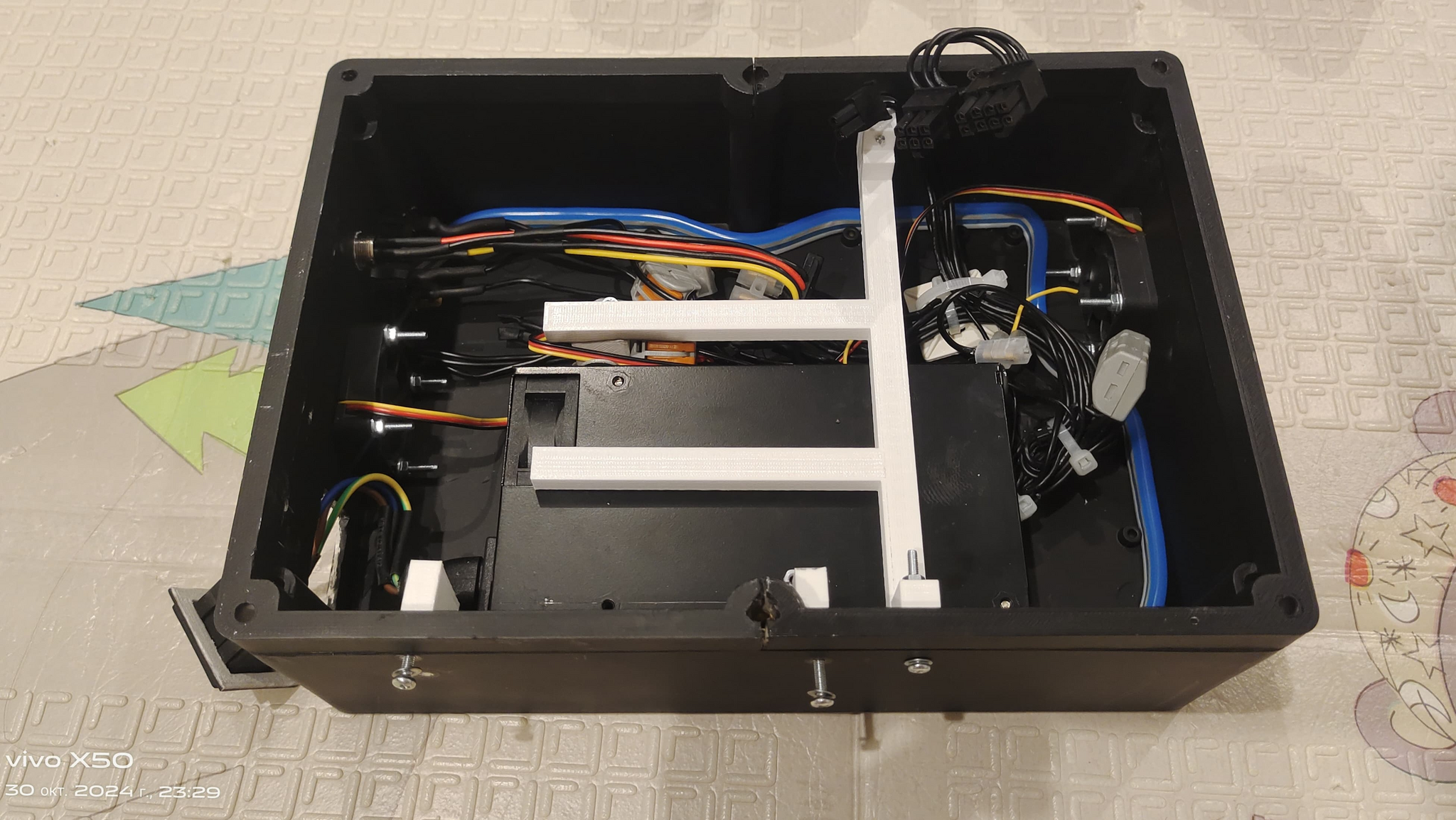

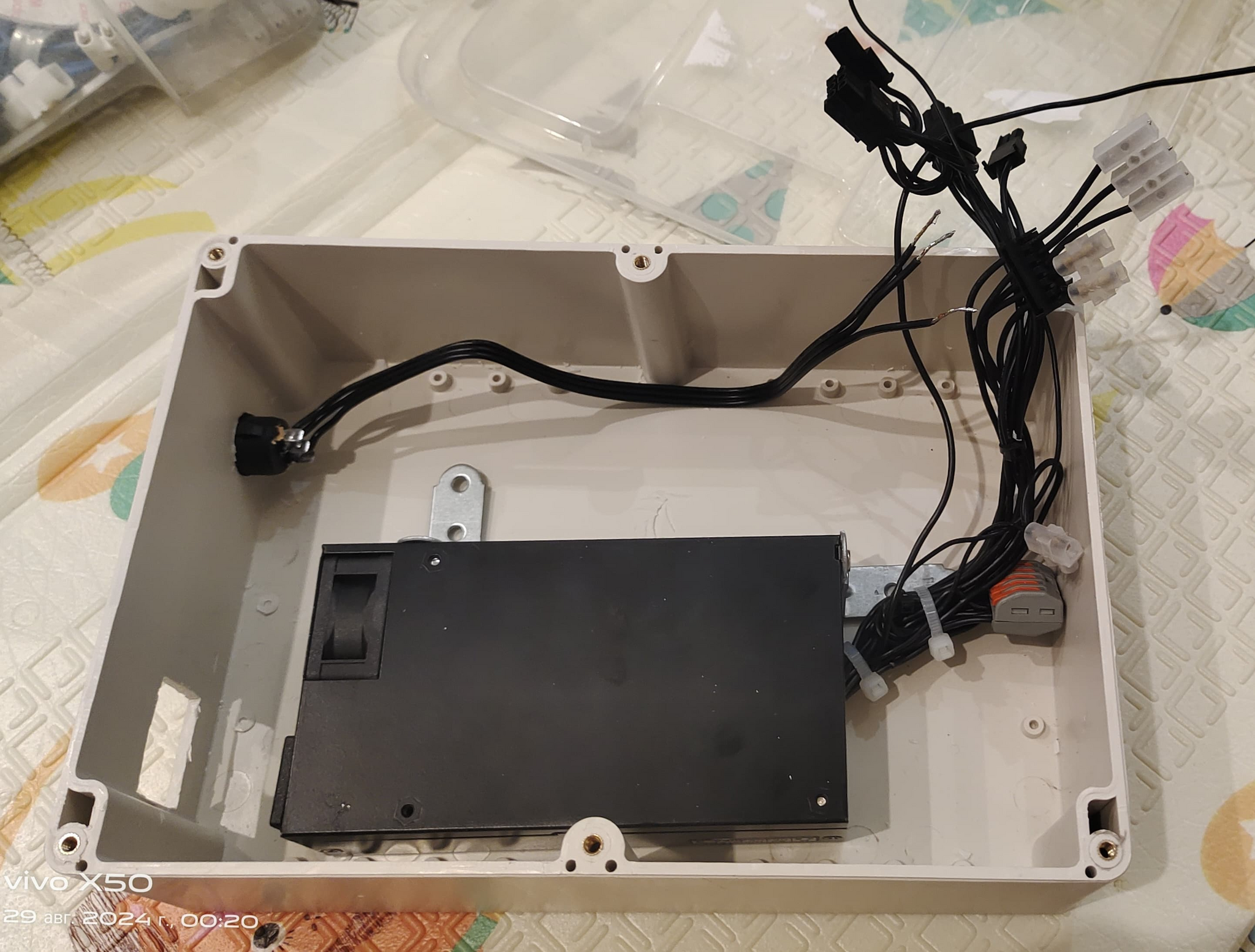

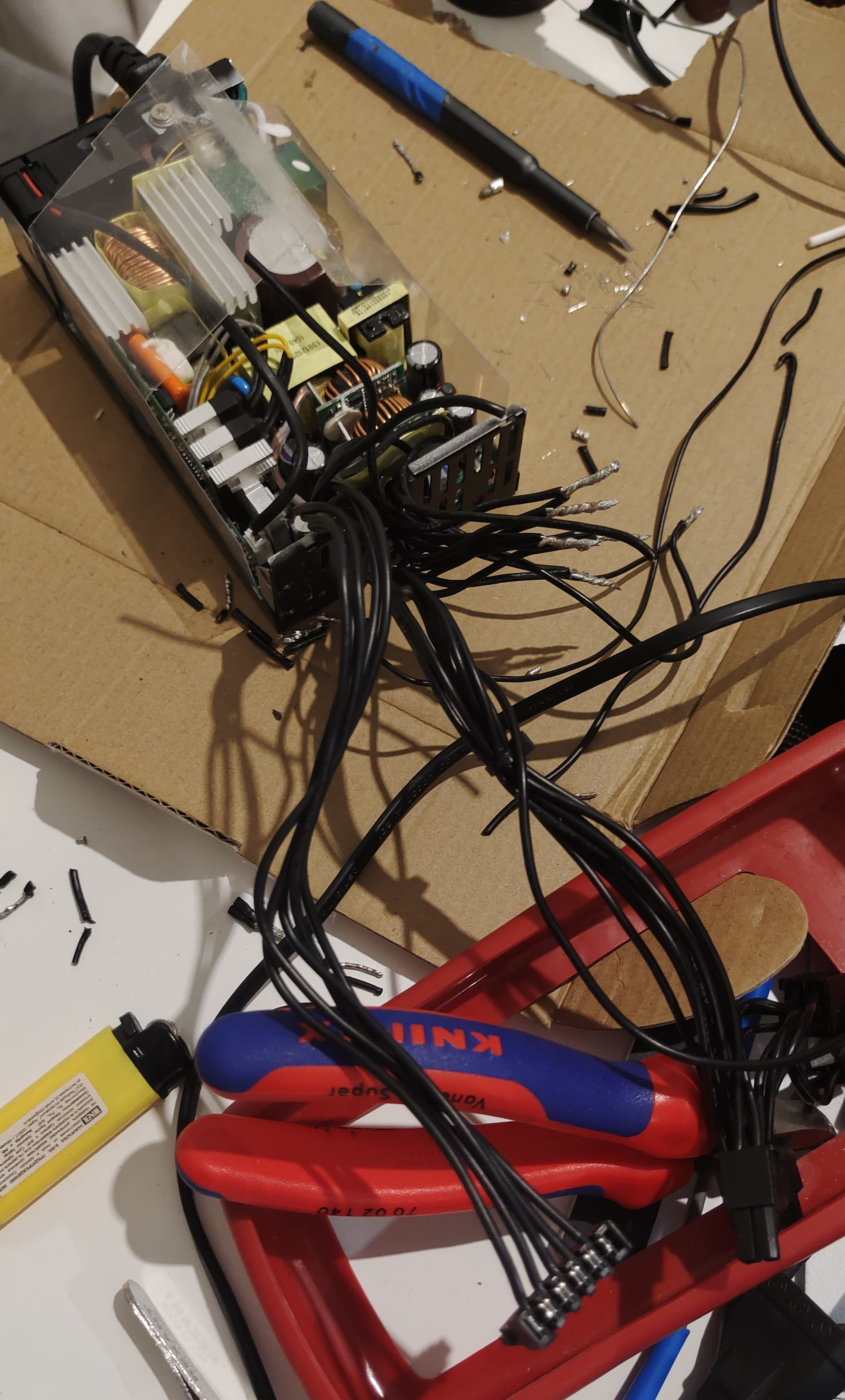

- Теперь подумаем, как запихнуть остальное барахло в Курчатовский "ящик"... Ампутируем блоку питания все лишние "конечности" - оставим только технические перемычки для запуска... Любочка, бокорезы... Отрезаааеем... Так! А почему все провода черные? Куда и откуда перемычки шли???...

- С блоком питания разобрались. В ящике сделаем несколько дополнительных отверстий - для принудительной вентиляции и проводных подключений...

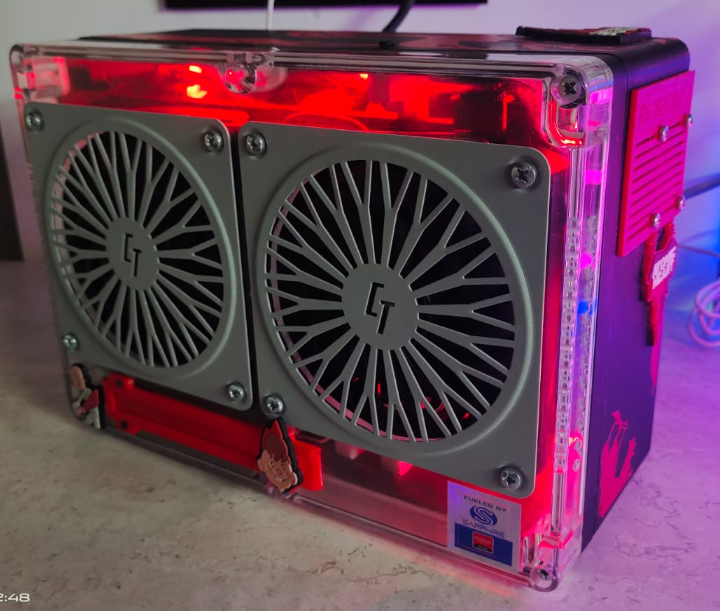

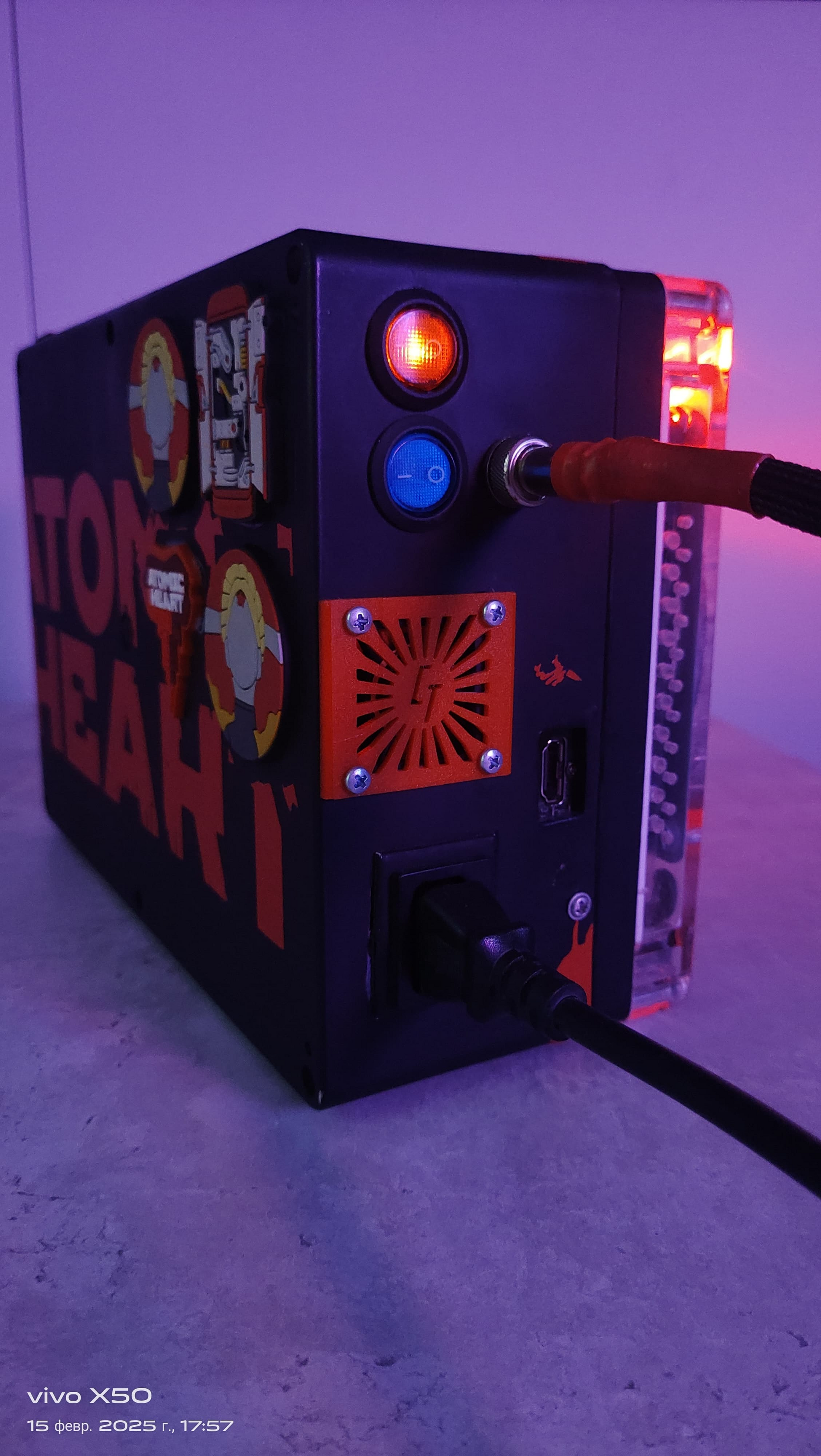

- Покрасим в черный. Думаю, это ещё +20 к скорости... Уложим проводочки, выведем питание для PCI, зафиксируем подставку под графический адаптер и секретный LED-ускоритель. Поставим вентиляторы на вдув и выдув...

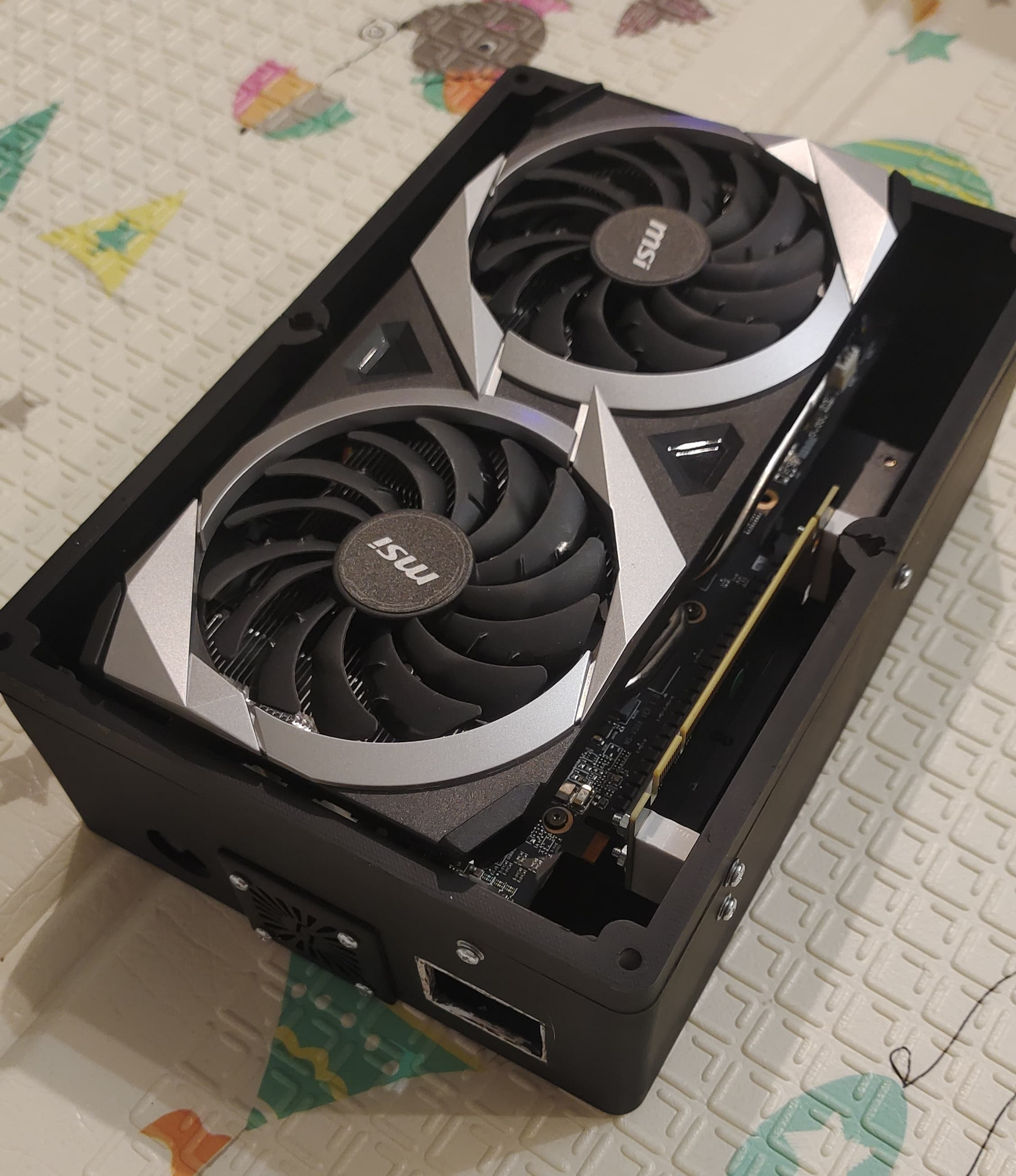

- Самый ответственный момент. Примерим видеокарту...

- Любовь Константиновна, а блок питания-то стартует? Ай, твою-ж мать! Кулером палец порезало! Вам, что не говорили на ТБ - "без крышки не включать!".. Несите пластырь - я всю коробку кровью измазал! Да давайте уже сюда... Нормально все... Глядите-ка, а неплохо получилось. Пока ещё сочится, пару штрихов добавлю и хоть в галерею к Кадинскому! Что вы на меня так смотрите?

- Любочка, будите пациента. Вот он удивится, когда обнаружит в неожиданном месте, что-то новое и доселе неизвестное...

- Оно работает! Любовь Константинна... дайте! Дайте, пожму вашу механизированную руку! Запускайте срочно тесты! Да пальцы отпусти, консервная-ж ты банка! Все-все, запускайте...

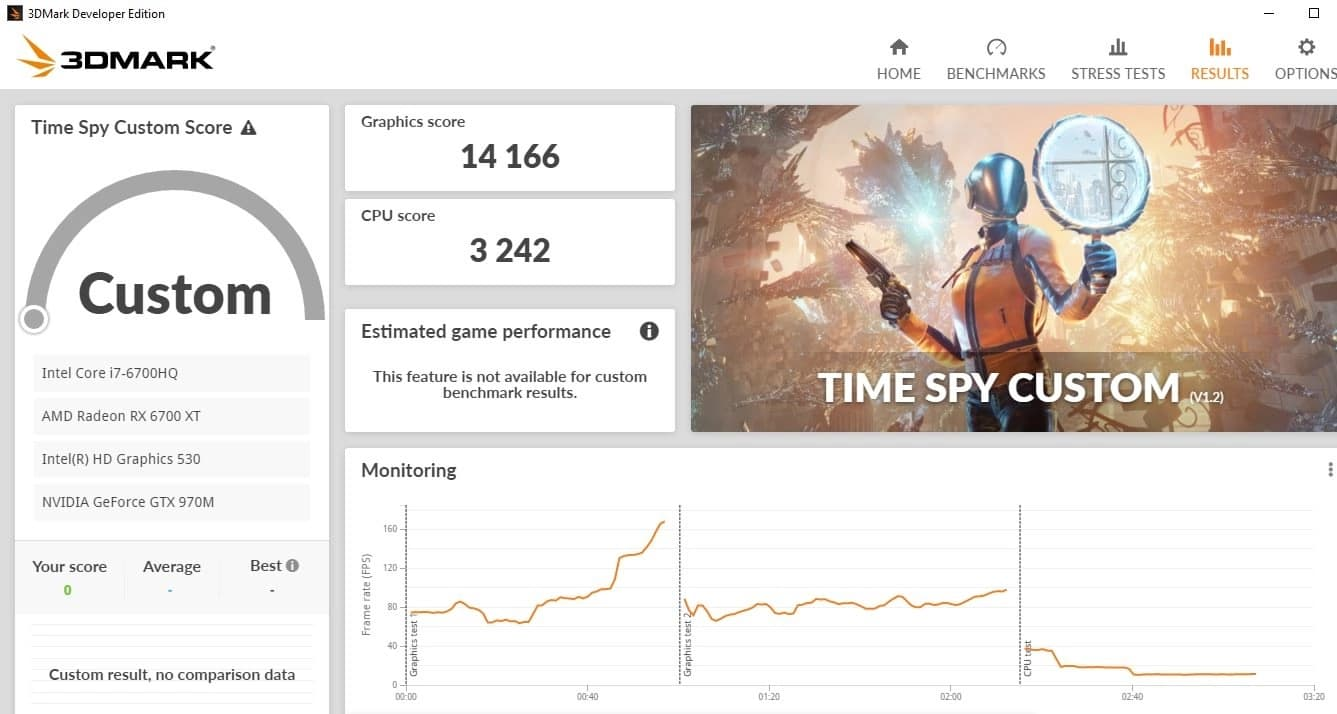

- 14 тысяч баллов против 3-х! Любочка, как думаете - тянет на премию? Что там по Атомному сердцу?

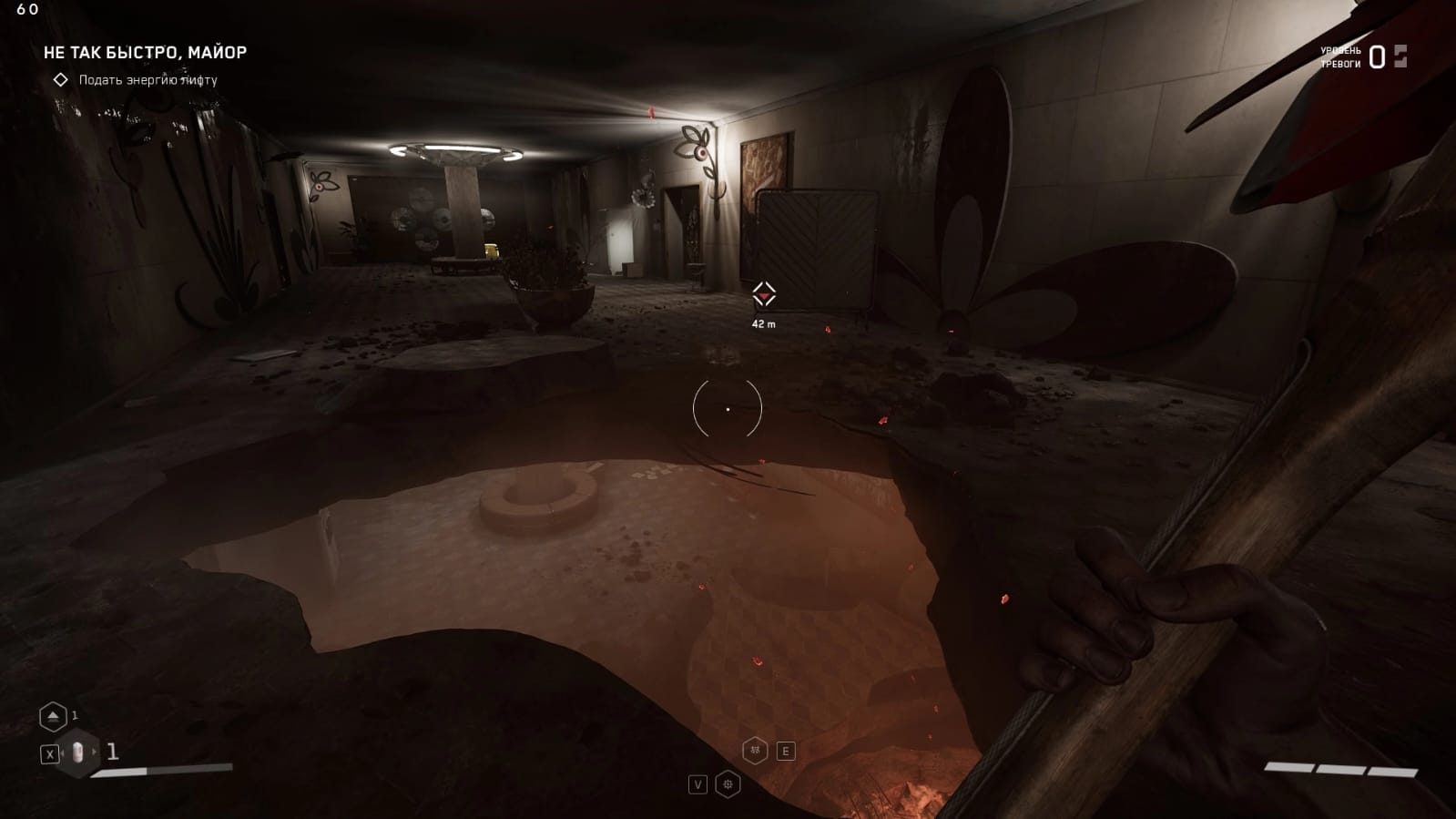

- Стабильные 60 ФПС на 1080p с высокими настройками? Бесподобно! Загрузка?

- Это успех... Чувствую себя опустошенным, но довольным. Что скажете, Любочка? Как вам показатели у пациента?

Всплывающее сообщение на дисплее:

- Тестирование завершено успешно. Выполнено конфигурирование. Вычислительная мощность соответствует обработке поставленных задач. Протокол Атомное сердце активирован. Необходима нейтрализация гуманоидной формы жизни...

- Это что-то лишнее. Любочка перезагрузите пациента, он пургу несет... Люба!.. Люба? Любовь Николаевна, что вы... Отпусти меня, железяка!!!! АААААаАа... ПомоХм.м.рр......
