Скоро зима а значит пришло время до увлекательного время препровождения за моделированием всяких интересных штук и развитием собственных навыков. Сегодня расскажу о том как я бодался с разными программками что бы перейти от сканирования до готовой CAD модели.
На этапе отсечения от 3D скана всего лишнего
Первым делом берем и сканируем нашу искомую деталь (мотор редуктор от автомобиля).
Сканирование в программе Creality Scan
Ждем кипу очень важных процессов в программе)
Экспортируем и несем этот скан в формате OBJ в Blender:
Блендер необходим иначе компас не выдержит таких издевательств над ним.
Применяем к импортированной детали операцию Decimate в режиме Layout для того что бы уменьшить количество мешей и сохраняем файл в формате STL. Мне хватило уменьшения в 10 раз: 0.1.
Далее идем в Компас 3D и импортируем упрощенную модель которую компас сможет переварить на вашем железе.
Переводим модель в точную геометрию и создаем плоскость (отнеситесь к этой операции крайне серьезно).
Пока это оболочка которую редактировать не получится да и не все части просканировались идеально.
И начинаем выдавливать, вырезать пока не закончим:
Этап 1
Этап 2
Этап 3
Финальная деталь:
Не без мелких косяков. Пойду их исправлю. Спасибо за внимание!
Вот пишу о возможностях 3D печати - а сам и забыл насколько сложно было влиться в это хобби. Хобби отличное поэтому в этом посте расскажу а самых базовых простых операциях которые нужны для начала работы.
Тебе привет @PomidorniyBochok , как и обещал я прилетел из отпуска и написал пост что ты просил).
Список того что нужно для входа в 3D печать. Так что бы вы могли начать моделить детали самостоятельно: - 3D принтер (что то не хуже чем Creality3D Ender 3 V3 SE и до тех пор пока бюджета хватает) - Компьютер (от 8 GB ООП в 2 планки и простеньким видеоядром (подойдут даже процессоры Ryzen с графикой Vega на борту 2200G и выше либо что то с видеокартой). - Катушка пластика PLA или PETG для самого начала в 3D печати - CAD редактор. В моем случае это Компас 3D. - Простенький штангенциркуль
1. Тщательно продумайте идею того что вы хотите придумать. Самое сложное это угомонить свой пыл, который проявляется в том, что "да ладно и так сойдет - погнали печатать", до душного момента когда все готово в CAD редакторе и только потом переходить к этапу печати.
Создайте отдельную папку под свой проект, продумайте хорошие и понятные для вас имена. В далекой перспективе вы можете воспользоваться системами контроля версий, например GIT.
Выбираем "Создать эскиз" и выбираем плоскость синего цвета:
Началась душнота ну уж простите) Поздравляю - это самое начало)
В пример возьму простую конструкцию из 2х деталей. Допустим вам надо смоделировать кольцо и вставку в него круглого сечения
Предположим что физический объект (в нашем случае это внешнее кольцо) будет иметь фактический размер в 20 мм внутреннего диаметра и 40 мм внешнего диаметра

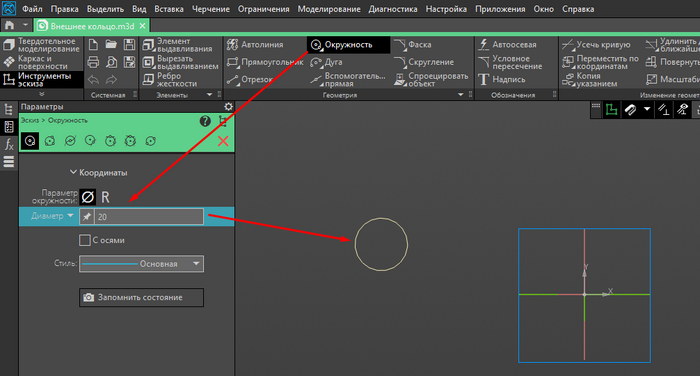

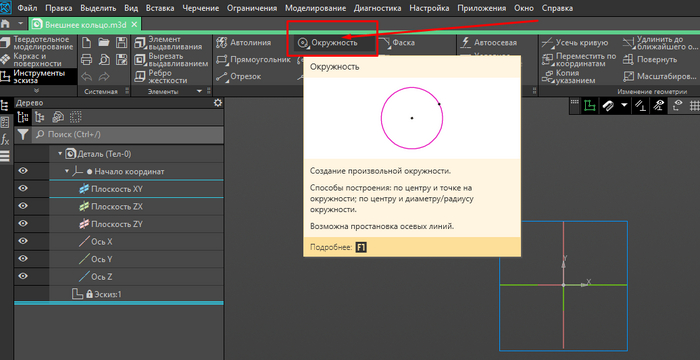

В режиме "Создание эскиза" выбираем "Окружность":
Вводим наш внутренний диаметр 20 мм и нажимаем Enter:
Появилась окружность "прилипшая" к курсору мыши
Наводимся на центр координат и левой кнопкой мыши щелкаем на пересечение координат.
Рисуем точно так же еще один внешний диаметр в 40 мм повторяя все предыдущие шаги:
Получилась искомая деталь в сечении. Теперь нам нужно ее "вытянуть"
Для этого мы берем элемент "Элемент выдавливания"
Продвигаемся через душноту к результату)
После нажатия на кнопку "Элемент выдавливания" мы вышли из "Создать эскиз" в функционал по выдавливанию эскиза который вы ранее сделали.

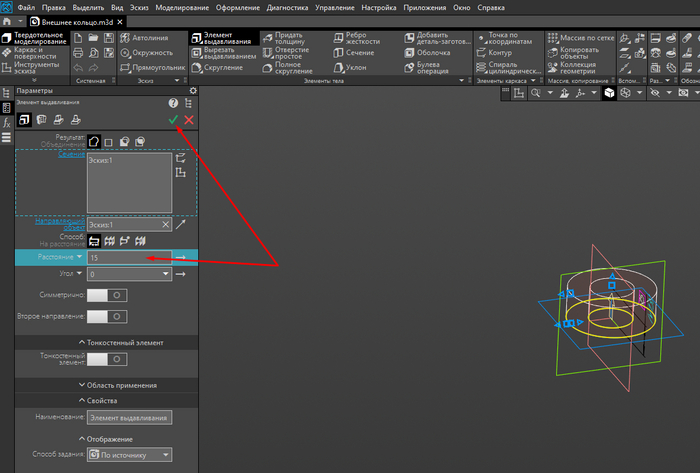

Вводим в поле ввода данных "Расстояние" значение в 15 мм и нажимаем Enter и затем "Зеленую галочку":
Можете за вектор по оси Z вверх или вниз мышкой до нужного вам значения.
Вот и все наша первая невзрачная деталь готова). Сразу же сохраняем ее:
Обязательно после некоторого кол-ва сделанных операций/действий в компасе сохраняйте ваши труды.
Далее создаем еще один файл в таком же формате в той же папке:
Много функционала согласен, но привыкнуть можно)
В появившейся вкладке только что созданного нового файла нажимаем кнопку "Сохранить"
Что бы деталь точно встала в размер, вам надо учитывать половину диаметра моего сопла на каждую сторону а это 0,2 мм (в основном у всех заводских принтеров диаметр сопла 0,4 мм).
Мы же вставляем круглое в круглое а значит надо убрать с диаметра 0,4 мм что бы деталь свободно вошла в нашу заготовку.
А далее уже по проторенной дорожке:
Палка, палка огуречик вот и вышел ... в общем все из базовых вещей собирается)

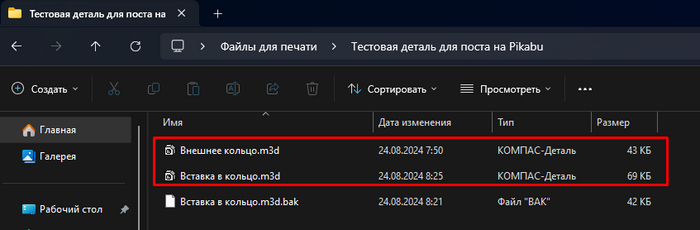

Что мы получили? Да в принципе две очень простые детали, сохраненные в разных файлах, с одинаковым расширением .m3d

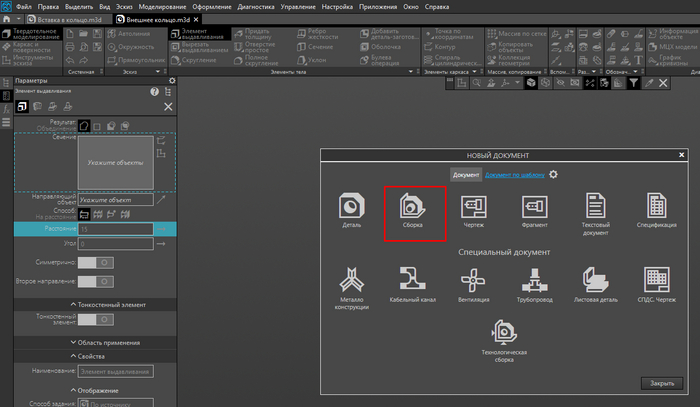

Далее мы делаем "Сборку" что бы виртуально прикинуть что детали соберутся и с ними не будет проблем: Создаем новый документ - Сборка

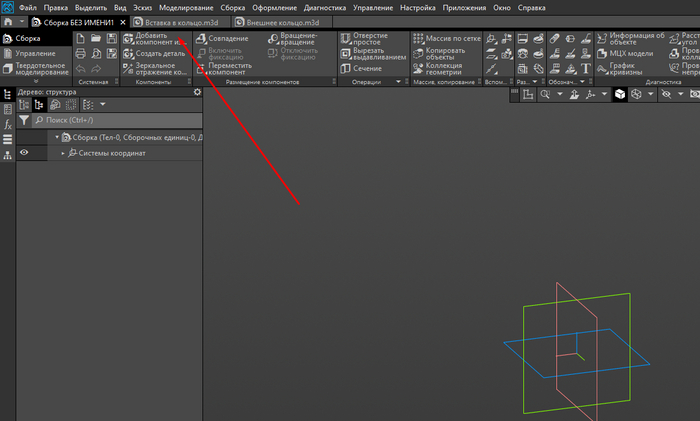

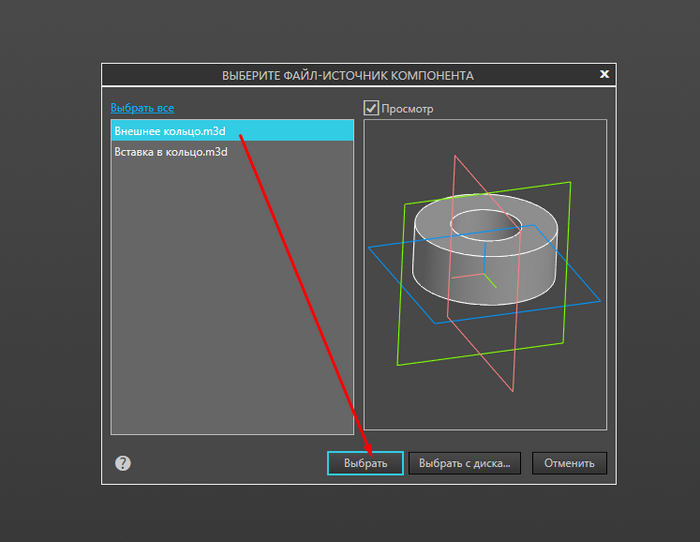

Добавляем наши детали в сборку: "Добавить компонент из файла"

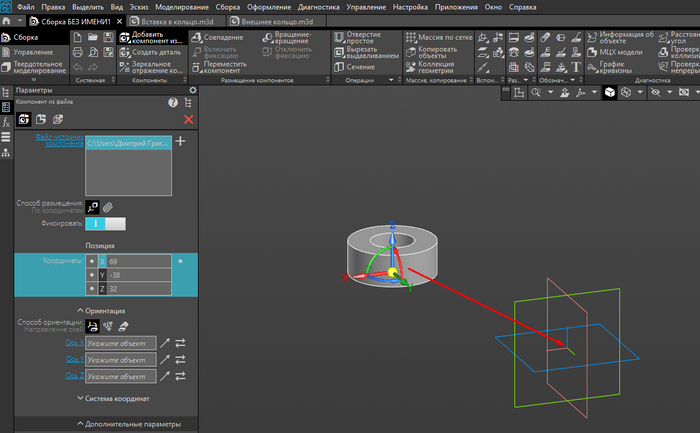

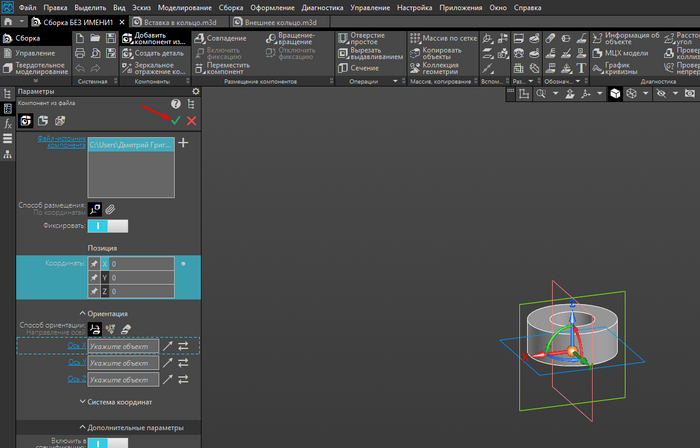

Соотносим нашу деталь с центром осей координат (сработает примагничивание) и после того, как вы подвяжете через левый клик мыши деталь с центром осей, у вас появится "Зеленая галочка", нажимаем на нее.

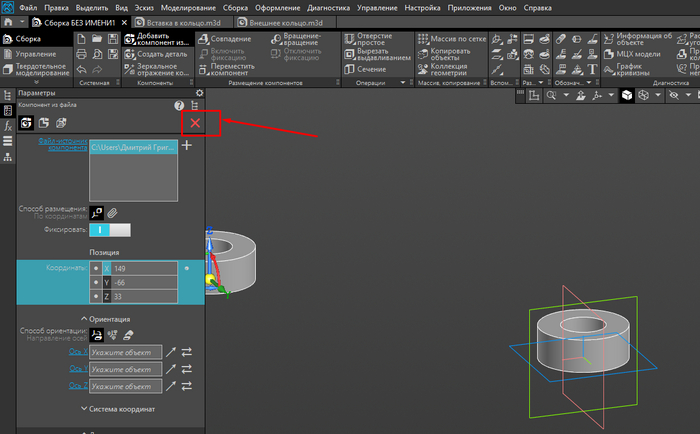

Нажимаем ее, и компас снова вам предложит в сборку засунуть еще одну такую же деталь. Делать это можно бесконечно. Но нам сейчас это не нужно. Нажимаем "Красный крестик"
Отлично первая деталь в сборку добавлена!) Очень душно ) Согласен) Все с опытом приходит!

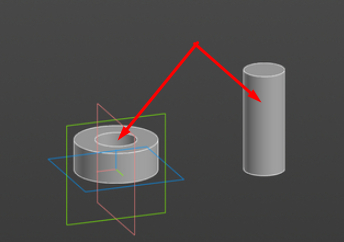

Добавляем вторую деталь куда-нибудь рядом с внешним кольцом

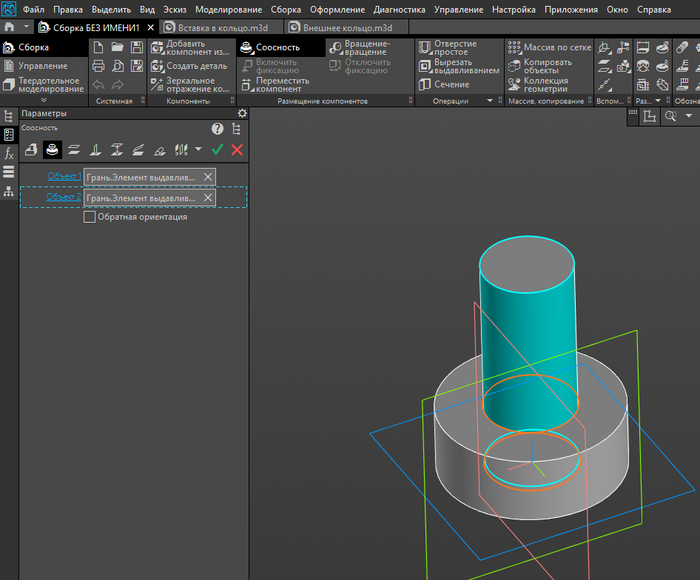

Теперь мы через операцию "Соосность" указываем плоскости которые должны быть соосны друг другу.
Можем указать внешнюю плоскость обернутую вокруг оси Z детали Вставка в кольцо и внутреннюю плоскость обернутую вокруг оси Z детали Внешнее кольцо.
Компас сразу же при выборе корректных граней примерит эти детали и покажет вам (гусары отставить!) "Зеленую галочку".
Можем с использованием функционала "Переместить компонент" переместить любую деталь относительно друг друга просто потянув ее.

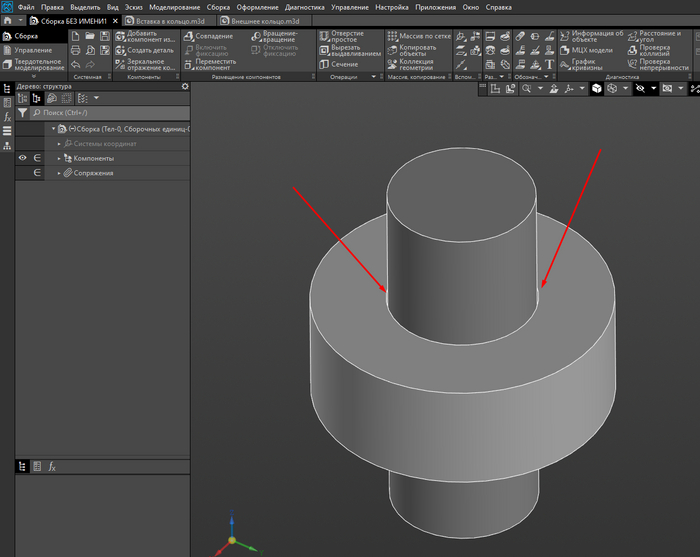

Видим что у нас есть искомый зазор необходимый для того что бы ваша деталь смогла ровно сесть в искомую деталь.
Далее в компасе, когда вы приняли решение что сие творение это венец вашего торжества и могущества, идем и пересохраняем ваши файлы в формат .stl

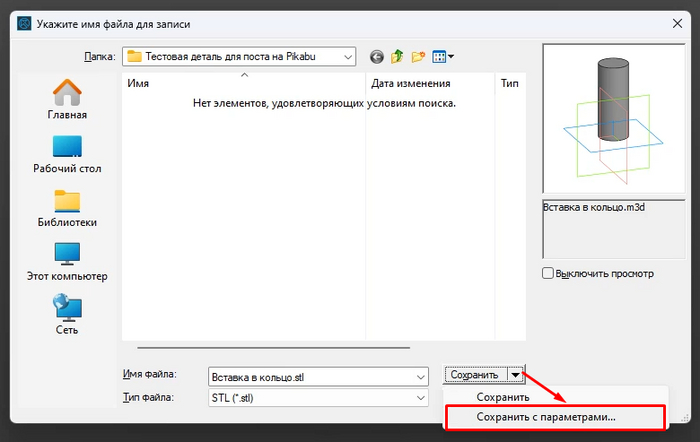

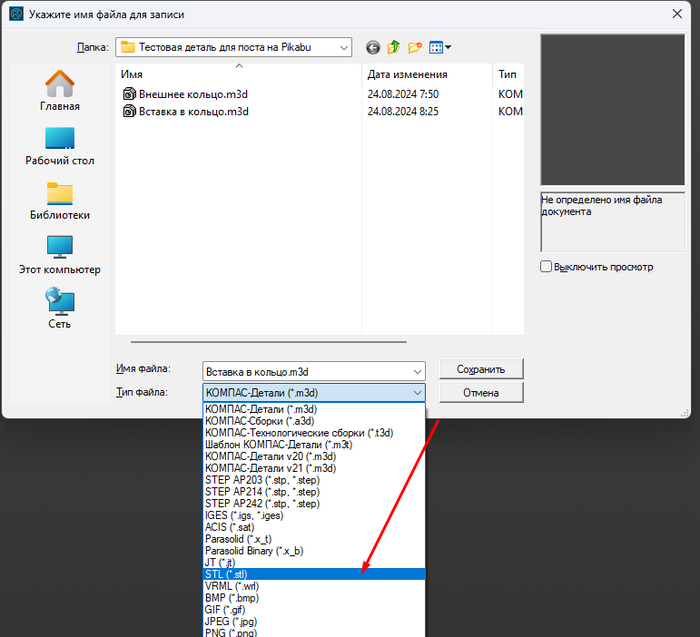

Для этого нажимаем "Сохранить как"
Это поле обязательно для того что бы искомая плоскость под 3D печать получилась более полигональной и округлой.

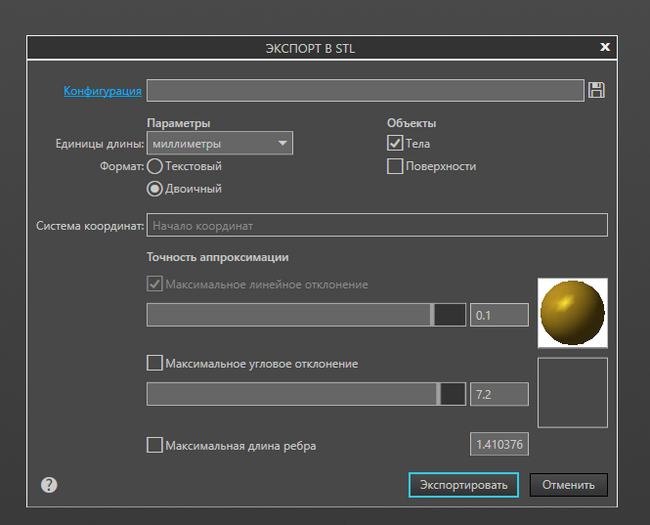

Появится окно Экспорта в STL
В котором я обычно выставляю значения для линейного отклонения 0,05 и максимальное угловое отклонение в 4.
Нажимаем "Экспортировать"

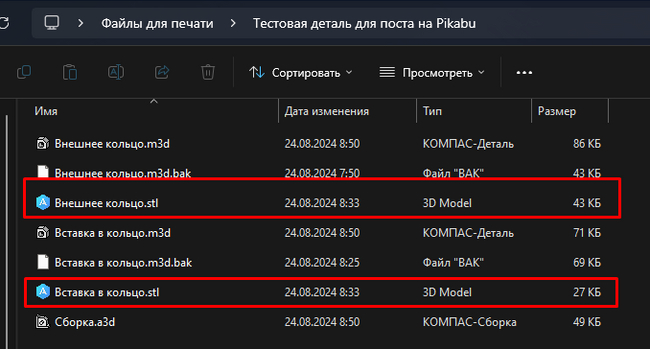

Получим новый файл со старым именем и новым форматом:
Cura знают все это самый базовый и распространенный софт
Далее для повествования возьму Cura так как это самый распространенный софт среди рядовых печатников: Далее повествование идет для полностью настроенного принтера у которого нет детских болезней (они вами уже устранены) и выровнены все плоскости.
Выбираем нужный нам пластик:
Новичкам это точно PLA или PetG и нажимаем кнопку" Slice"
Нажимаем "Save to Disk" и сохраняем файл на флешку просто в ее корень (то есть не создавая ни каких папок и под папок).
Ну а далее я прикладывать к посту медиа файлы не могу. На пикабу ограничение в 25 файлов. В целом и так понятно что делать. Но если нужно я выложу еще один пост.
