3D печать - самогонщикам. 1. Фильтр вакуумный
Привет, увлеченные!
Всем, кто фильтрует через колготки, ватку, бутылку, но при этом имеет 3D принтер, посвящается.
Устройство для фильтрации через два ватных диска с помощью вакуум-насосика. Может кому-то пригодится.



Устройство для фильтрации через ватные диски.
В рамках пятничного "Моё" ибо сам сделаль.
Сразу ссылка на файлы для печати
• (Я-диск): https://disk.yandex.ru/d/DDpDpy0kLP3fnQ
• (Альтернатива): https://xt9.ru/prj/shared/

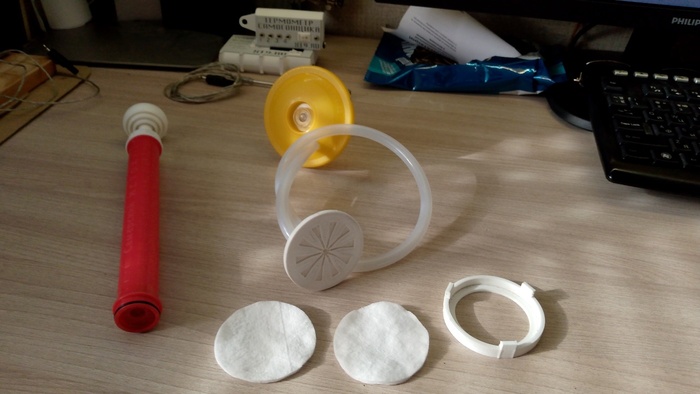

Нам понадобится:
• вакуум - насос ;
• вакуум - крышка из комплекта насоса;
• банка - приемник подходящая для вакуум - крышки;
• силиконовая трубка "8-ка".
Те, кто ставит настойки, скорее всего это уже имеют. Кто не ставит - хм.. а зачем вам этот фильтр? Интересненько...
Шаг первый. Печатаем.

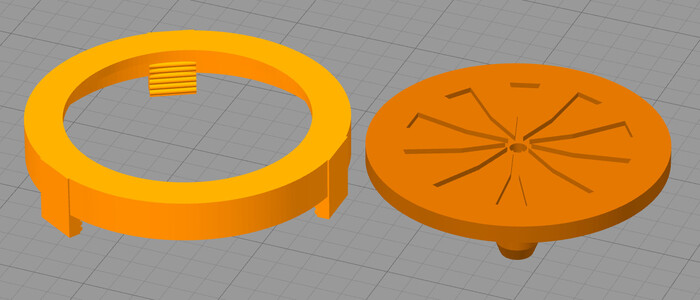

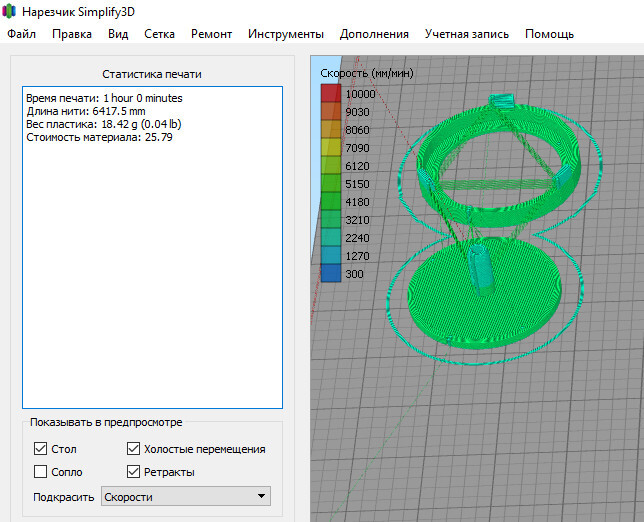

PETG, без поддержек. Расположение на столе - второе фото, расход пластика - третье.

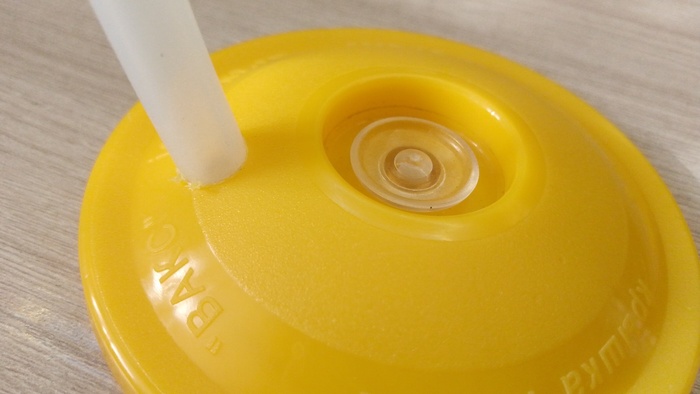

Затем берем вакуум - крышку и начинаем проковыривать круглое отверстие. Не спешим потихоньку прокручиваем нож и пихаем в отверстие трубку. Не лезет... не лезет... Не пойму, то ли лезет то ли не лезет - вот тут хватит, протискиваем внутрь. На второй конец трубки насаживаем напечатанную воронку.

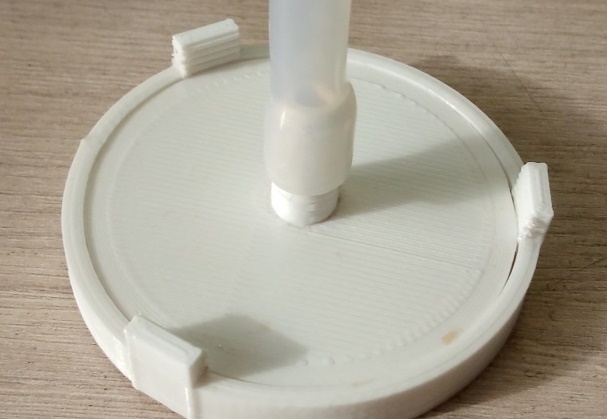

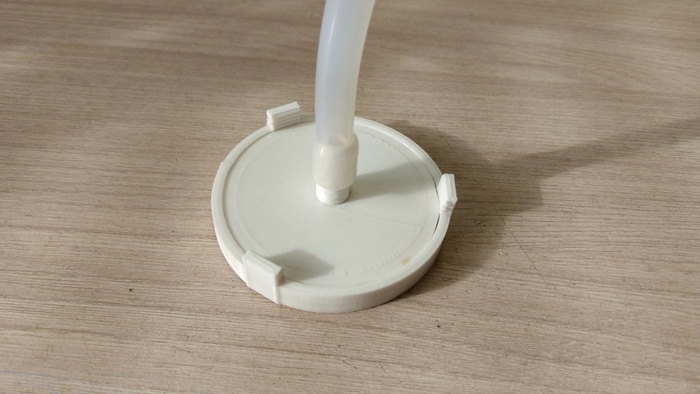

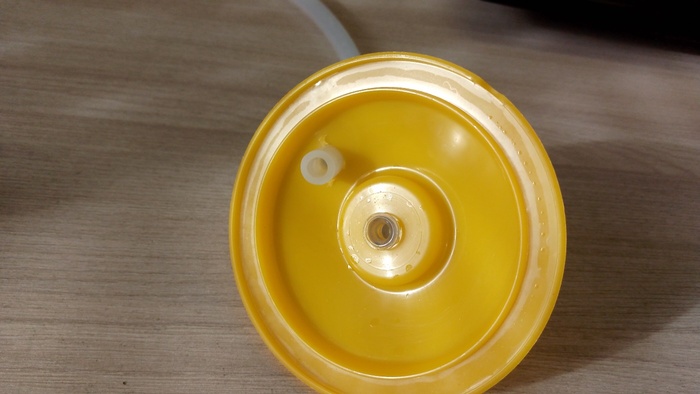

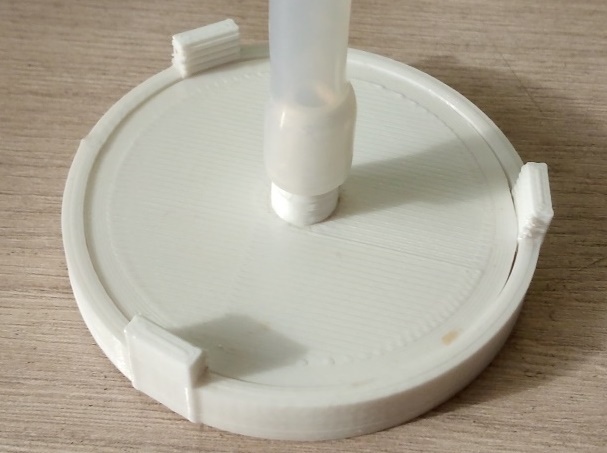

Крышка, трубка и воронка.
Шаг второй - снаряжаем.

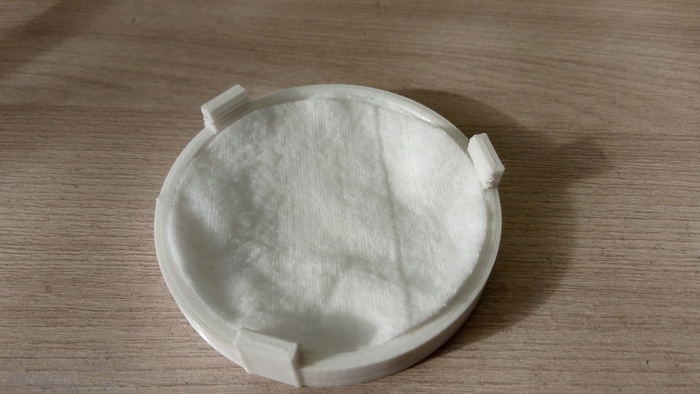

Берем два ватных диска и вкладываем как ни будь в кольцо - зажим. Великой точности не нужно. Сверху ставим воронки и вдавливаем внутрь. Плотненько Готово.

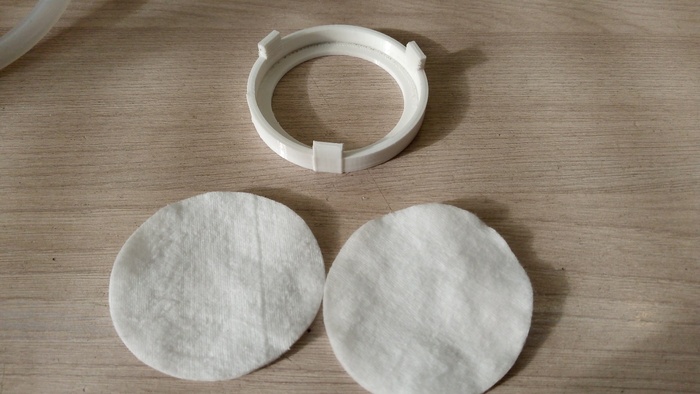

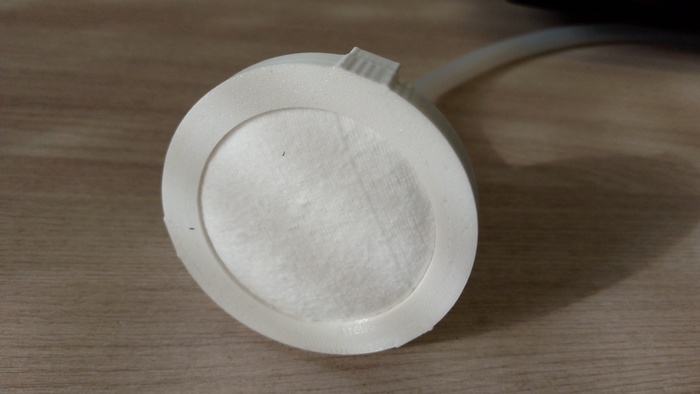

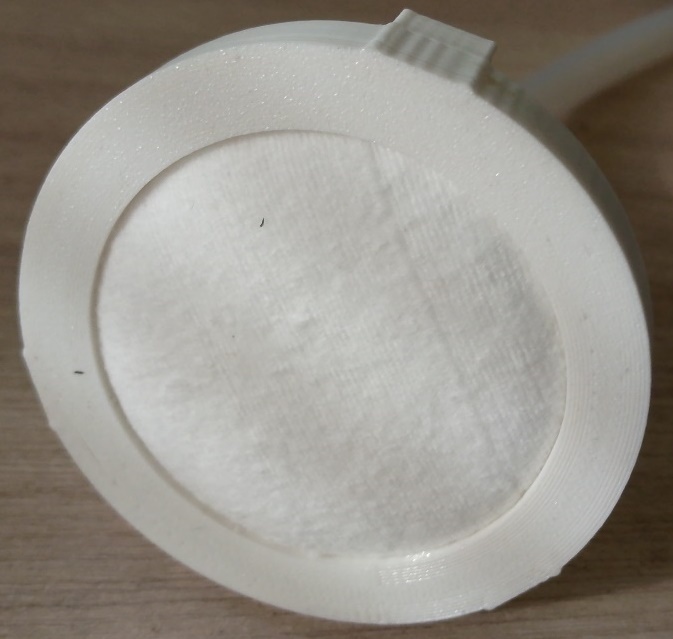

Подготовка к работе: два диска внутрь, воронку сверху.
Собственно все. воронку опускаем в то, что нужно фильтровать, крышку на пустую банку, насосом работаем, из трубки льется. Как напор снизился достали, поменяли ватные диски. Для этого берем воронку в руки и большими пальцами выдавливаем ее из зажима.
Повторяем до момента, когда чистота раствора нас устроит.
Собственно, принцип такой же как у вакуум-фильтра с маркетплейсов, просто за копейки.
Фильтрую им уже полтора года как и пока не нашел что можно было бы улучшить. Если у вас получится - в архиве проект солидворкса, милости просим.
С фильтром всё, дальше растечемся мысью по древу.
В прошлом посте, для огородников, меня тут же определили во вьюноши со взором горящим, которые бегают и ищут куда бы пристроить свой... 3D принтер. Так вот, отнюдь! Принтер у меня для конкретной цели - печатает корпуса для термометров, которые я штампую.
Но нет-нет, да и придет мысль в голову - а не напечатать ли мне то или это? И тут я, как человек ленивый, прикидываю
• не проще ли из дерева, это точно будет быстрее?
• может сварка?
• полипропилен спаять/сварить?
И вот когда все три (а то и больше) ответа "нет" - сажусь моделировать.
И тот, кто упрекнет меня этим фильтром, пусть сначала посмотрит сколько он из нержавейки стоит. Или как один блогер набивает салетки в шприц. Так, неужели я должен купить дорогой или мучаться с салфетками, лишь бы только не 3D принтер? Не понимаю я этого.
Ну что же, модель выложил, на жизнь пожаловался, адепты "всё не то и всё не так" приглашаются в комментарии.
