Окончание ремонта BMW 116i

Делал пост про BMW
Ремонтируем BMW 116i. Или охреневшие инженеры

Может кому-то будет интересно.
Поменял тот залитый водой и сгнивший блок с релюшками - машина ожила и уехала.

Окончание ремонта BMW 116i Ремонт авто, Короткопост
2418

Mazda странная хрень

Сегодня приехала Mazda MPV, около двухтысячного года выпуска, с нелогичной на первый взгляд неисправностью.

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Владельцем автомобиля озвучена следующая проблема:
Если при включенных габаритах включить поворотники, то поворотники мигают с большой частотой (примерно как с неисправной лампой поворотника), а если включить аварийку то машина просто глохнет. Так же глохнет если включить противотуманки, причем глохнет сразу как будто выключили зажигание, противотуманки не работают.

Первая мысль что-то не так с подключением минуса (или массы) на лампы, смущает какого хрена глохнет? Изучаем схемы:

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Передние поворотники подключены к одной точке (номер 2 на рисунке)
Эта масса прикручена за правой передней фарой (по ходу движения)

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda
Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda
Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Как оказалось за фарой две точки соединения с кузовом. Проверяем - обе прикручены падения напряжения на них нет, проблема явно не здесь.

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Противотуманки тоже подключены к массе номер 2.

Где же связь с работой двигателя?🤔

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

А вот где! Оказывается главное реле двигателя включено через ту же точку номер 2.
Вот тут становится понятно почему глохнет двигатель - при включении дополнительной нагрузки через эту цепь протекает больший ток и падение напряжения становится настолько большим, что реле отключается.

Но остается вопрос где именно объединены эти провода? Потому что в месте соединения с кузовом все в порядке.

Проведя некоторые измерения и отследив жгуты напрашивается вывод:
место соединения - это блок предохранителей.

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Вот этот.

Разбираем

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Вот сюда сходятся провода масс.

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Что-то эта желтая хрень приуныла.

Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda
Mazda странная хрень Ремонт авто, Авто, Длиннопост, Mazda

Вырезаем и соединяем провода на скрутки, скрутки пропаиваем.

Обратная сборка и все работает!

Показать полностью 12
4463

Ремонтируем BMW 116i. Или охреневшие инженеры

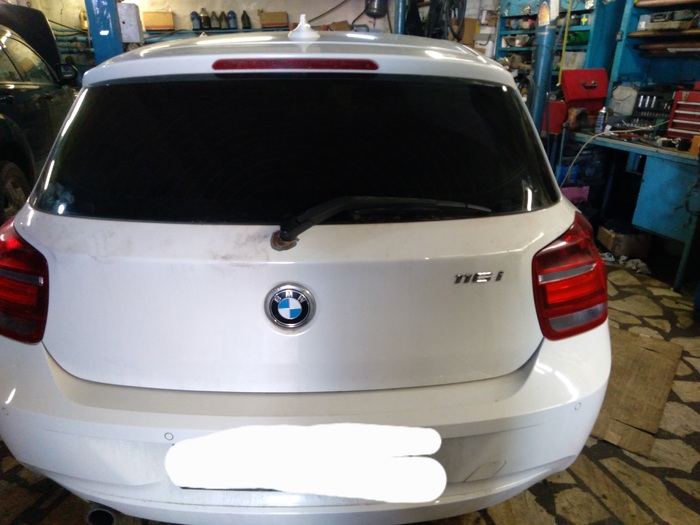

Сегодня в ремонте BMW 2011 года выпуска.
Притащили, не заводится.

Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост

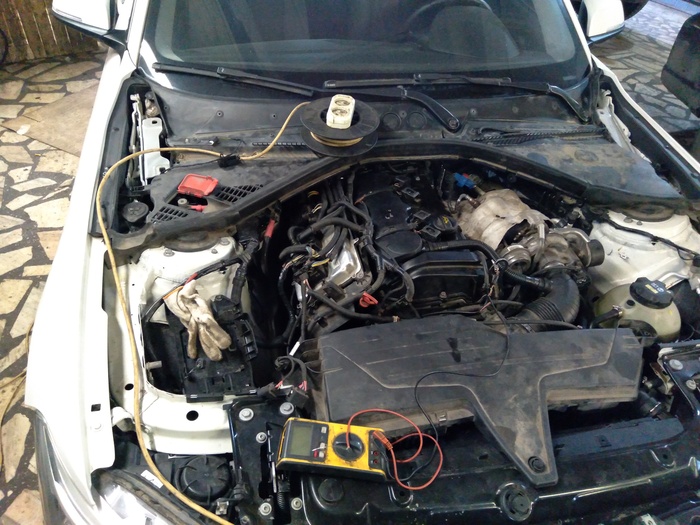

Вроде как меняли двигатель, после этого стала как-то нестабильно работать:
то заведется и нормально все, то не хочет заводится.

Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост

У нас уже ни разу не завелась.
Диагностика, к сожалению, ничего не дала нет связи с блоком управления.

Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост

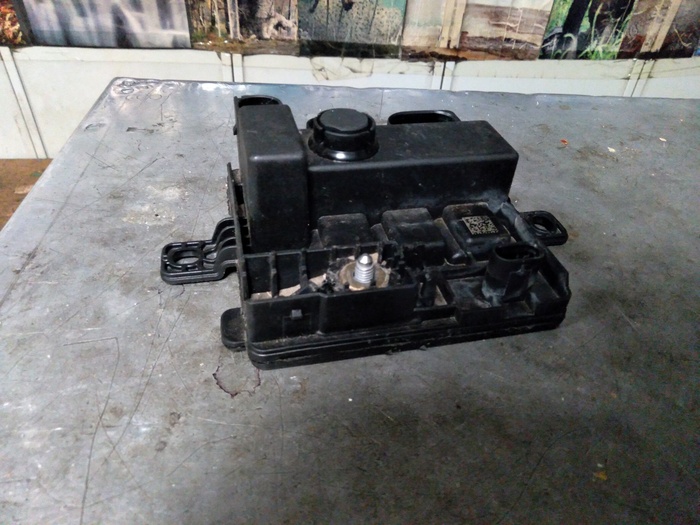

Вот здесь стоял блок, который странно щелкал релюшками. Похоже это что-то типа главного реле распределяющего питание на двигатель

Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост

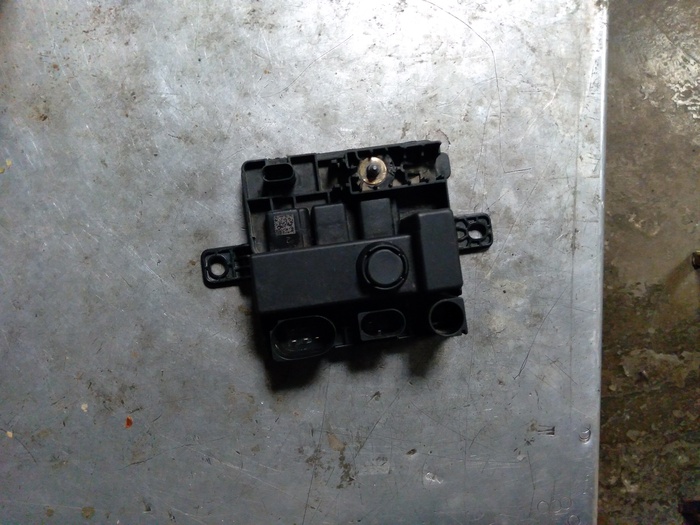

Снял его. В разъемах есть капельки воды, есть мысля, что машина какое-то время стояла без капота на улице.

Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост
Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост

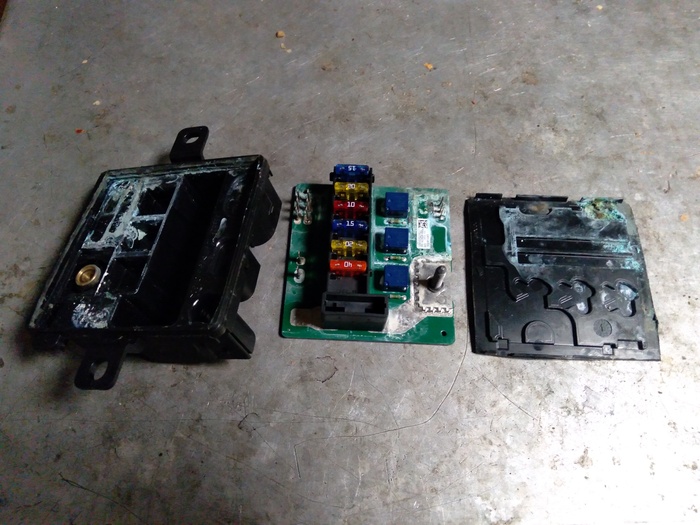

Блок не разборный, вскрываю его.
И что же там?

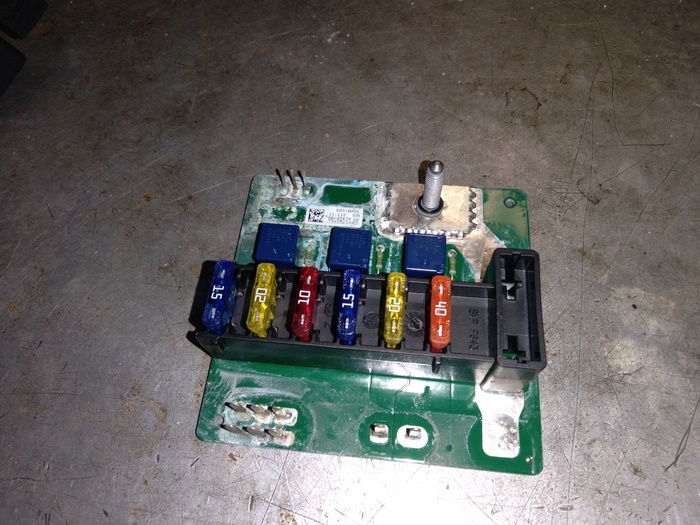

Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост

Ожидаемо подсгнил.

Ремонтируем BMW 116i. Или охреневшие инженеры Авто, Ремонт авто, Длиннопост

Но вот вопрос:
НАХРЕНА В НЕРАЗБОРНОМ БЛОКЕ ПРЕДОХРАНИТЕЛИ??!!!!!!!

Показать полностью 8
2257

Toyota! Божественная Тойота!

Тойота Б..ТЬ!!!!

Притащили в сервис на ремонт вот такую машину:
Toyota Carina 1993 года выпуска (но это не точно).

Toyota! Божественная Тойота! Ремонт авто, Своими руками, Длиннопост, Toyota

Симптомы:
Стартер крутит - двигатель не заводится (не запускается, ну или как там правильно) нет искры.

Начинаем проверять.

Toyota! Божественная Тойота! Ремонт авто, Своими руками, Длиннопост, Toyota

Искры и правда нет, первым делом проверяем ремень ГРМ - на месте, распредвал вращается, ну и распределитель зажигания вместе с ним.

Окей, простой вариант не прокатил, двигаемся дальше.

Смотрим внимательно на распределитель зажигания и видим что уже поменяны крышка и катушка зажигания (катушка на данном двигателе встроена в распределитель). Это значит что еще один простой вариант с неисправностью катушки зажигания отпадает.
В распределитель здесь так-же встроен коммутатор и датчик вращения двигателя. Отдельного датчика коленвала тут нет.

Проверка напряжения распределителя питания - мимо, 12 вольт присутствуют.
Лампа неисправности двигателя на щитке приборов горит и если в диагностический разъем вставить перемычку мигает ошибку - это значит впрысковой комп запитан и работает адекватно.
Ошибка кстати номер четырнадцать что означает "отсутвие сигнала IGF от коммутатора в блок управления".
По ошибке можно подумать - неисправен коммутатор - значит проверяем его и обнаруживаем, что нет, собственно, сигнала IGT от блока управления.

душнила mode on/

Сигналы IGT и IGF, что это и с чем едят? В Тойотах система зажигания устроена так:
Блок управления обрабатывая сигнал датчика вращения подает на коммутатор сигнал IGT - это по сути команда "давай искру"
Коммутатор по этому сигналу дергает катушку зажигания и если катушка зажигания подключена и искру-таки выдала коммутатор формирует ответный импульс IGF, блок управления восприняв этот сигнал такой - "все норм работаем дальше" и цикл повторяется.

душнила mode off/

Так вот нет сигнала IGT от компа, шта делать?
Проверять проводку конечно же, от компа до коммутатора, но она зараза целая и на массу не замыкается.
И вот тут мы подходим к сути заголовка, за более чем десятилетний опыт работы диагностом я тойотовские компы считал неубиваемыми, редкие случаи неисправных блоков управления встречались на машинах начала восьмидесятых, таковых на моей практике было 3-4 машины. Заливание блока управления водой, по любой причине, за неисправность не считаю - это форс-мажор. Даже неправильное подключение аккумулятора им нипочем.

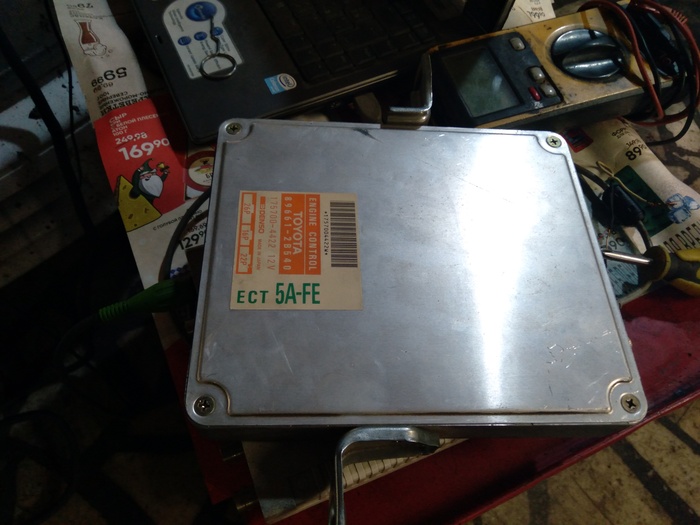

Вот такой блок управления:

Toyota! Божественная Тойота! Ремонт авто, Своими руками, Длиннопост, Toyota

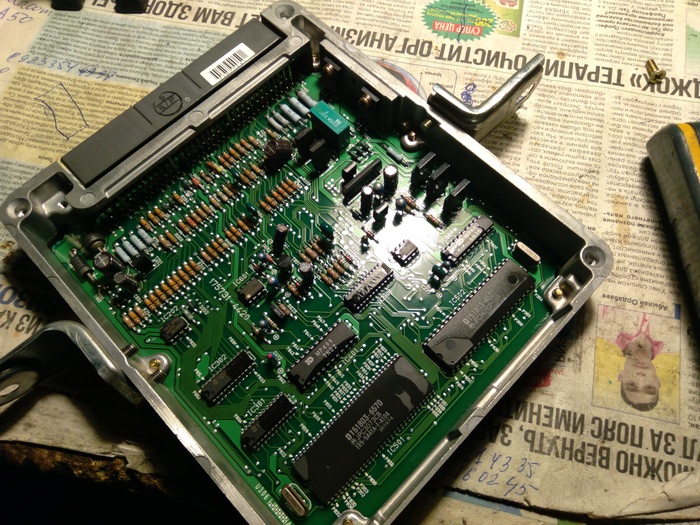

Разбираем смотрим:
вроде ничего необычного, чисто и аккуратно

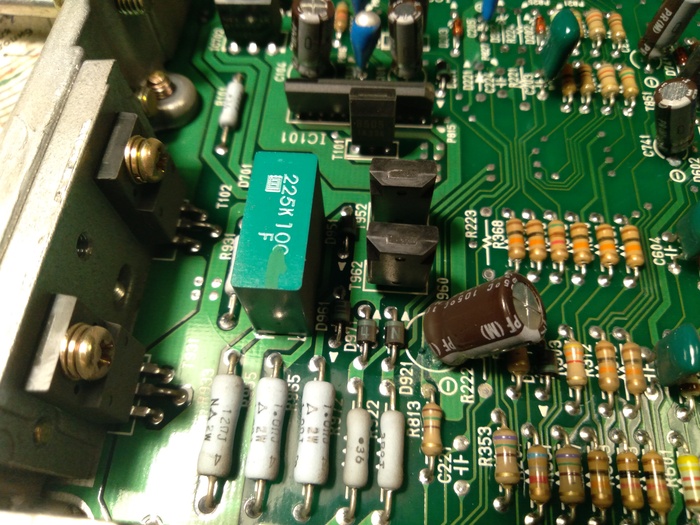

Toyota! Божественная Тойота! Ремонт авто, Своими руками, Длиннопост, Toyota

НО!

Toyota! Божественная Тойота! Ремонт авто, Своими руками, Длиннопост, Toyota

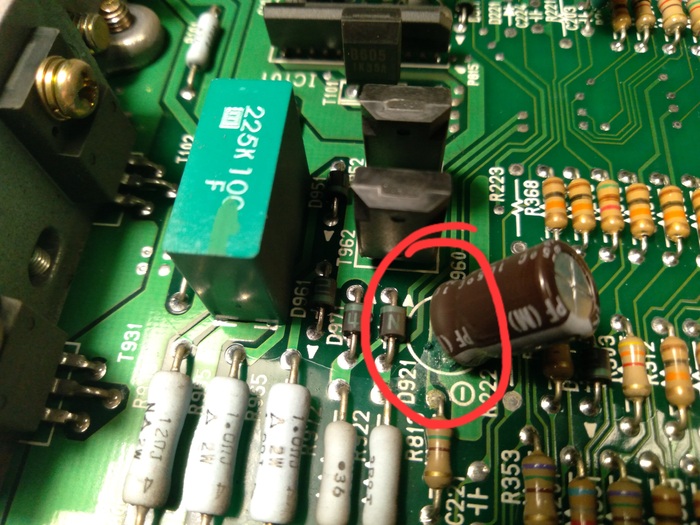

Один из конденсаторов коварно обоссался электролитом на плату и сгнила дорожка именно ту по которой проходит сигнал IGT к выходному разъему

Toyota! Божественная Тойота! Ремонт авто, Своими руками, Длиннопост, Toyota

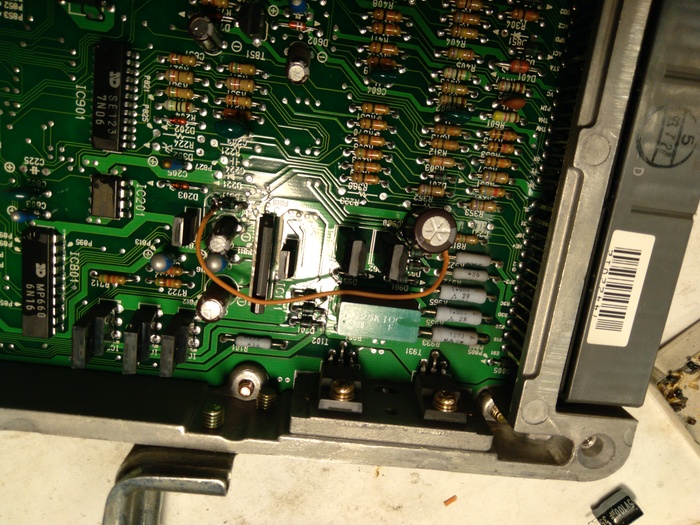

Немного рукожопия,меняется конденсатор и проводком заменяем дорожку:

Toyota! Божественная Тойота! Ремонт авто, Своими руками, Длиннопост, Toyota

И машина оживает!


P.S.
Автомобили Toyota я очень люблю и уважаю.
И по моему нескромному мнению - Тойоты девяностых самые надежные и неприхотливые.

P.P.S.
Пишу с телефона возможны очепятки и косяки оформления.

Показать полностью 7
1251

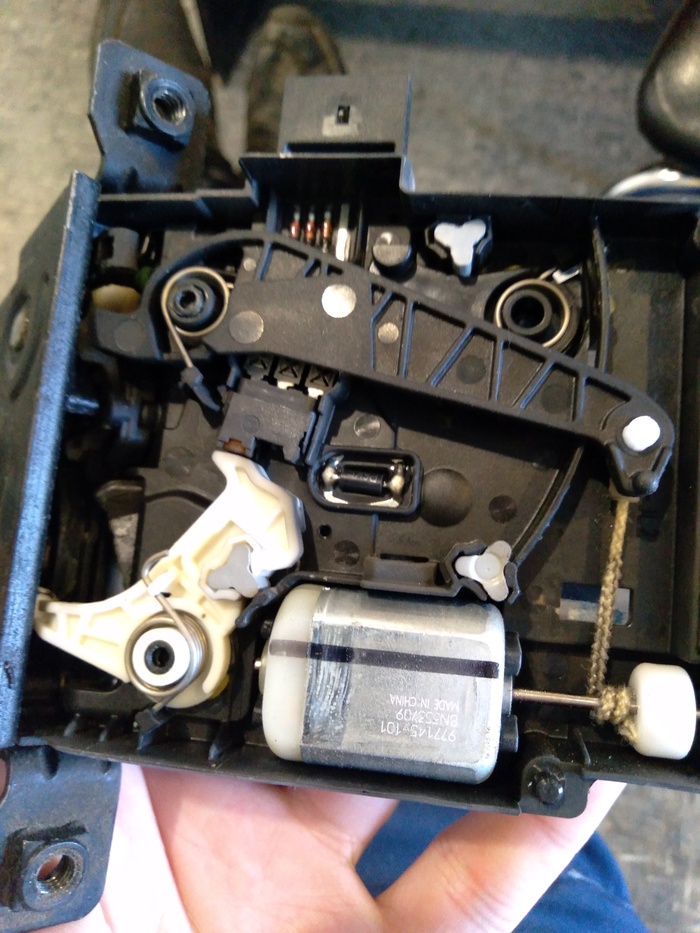

Замок двери багажника RangeRover Sport

Работаю в автосервисе.
Разобрал наш электрик замок двери задка с ровера и мы всем коллективом немного при#%ли.
Грёбанная веревочка!
Внимание вопрос:
-Что курят инженеры?

Замок двери багажника RangeRover Sport Авто, Ремонт авто, Странности
Показать полностью 1
