Valedol

Valedol

пикабушник
ЧПУ
пол: мужской
поставил 6814 плюсов и 248 минусов
проголосовал за 0 редактирований
2297 рейтинг 63 подписчика 419 комментариев 10 постов 5 в "горячем"
1 награда
5 лет на Пикабу
341

Пасха 21 века

В преддверии пасхи, на одном сайте thingiverse(не реклама) увидел забавную вещь, подставку для яиц. ссылка для скачивания: https://www.thingiverse.com/thing:2844685


Вот и у меня будет своя маленькая армия...

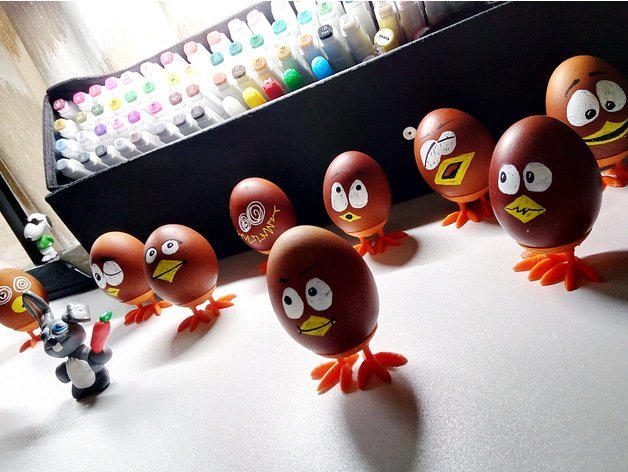

Пасха 21 века Пасха, 3D принтер, Лига чпушников, ЧПУ, Яйца, Длиннопост
Пасха 21 века Пасха, 3D принтер, Лига чпушников, ЧПУ, Яйца, Длиннопост
Пасха 21 века Пасха, 3D принтер, Лига чпушников, ЧПУ, Яйца, Длиннопост
Пасха 21 века Пасха, 3D принтер, Лига чпушников, ЧПУ, Яйца, Длиннопост

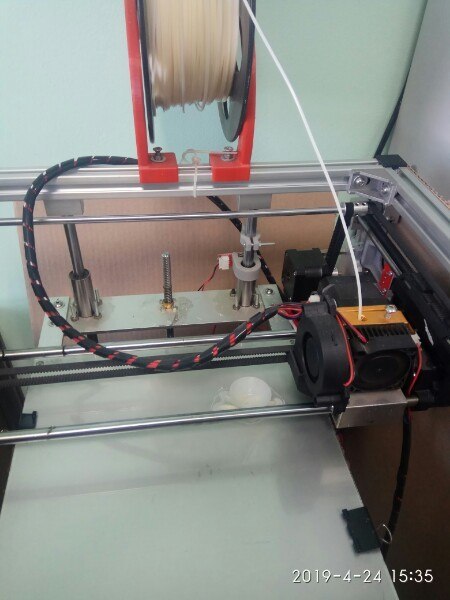

3D-принтер FlyingBear.

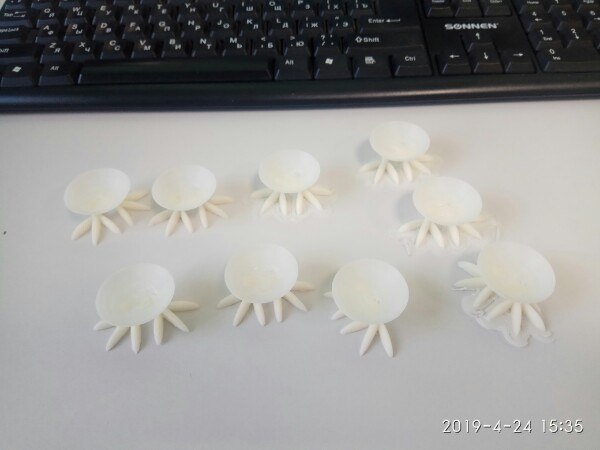

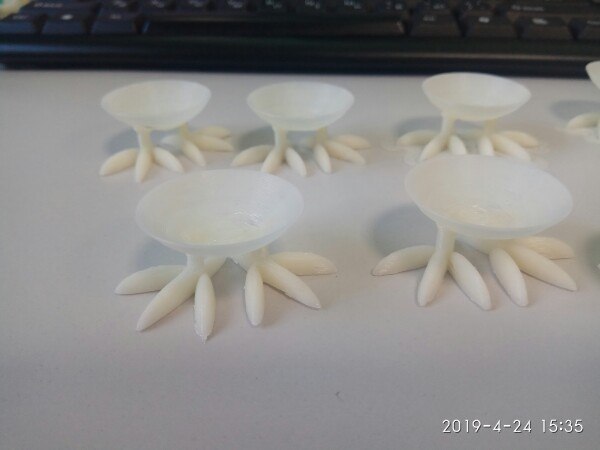

Качество не очень, оно и не нужно было, сопло 0.5 слой 0,4 без поддержек, АБС пластик. Там так же много другого под тегом "пасха".

Пасха 21 века Пасха, 3D принтер, Лига чпушников, ЧПУ, Яйца, Длиннопост
Показать полностью 4
432

В Воронеже задержали извергов, отрезавших палец «закладчику»

Воронежские силовики задержали группу парней, которые совершили жестокое насилие над молодым парнем. Избили его и отрезали палец.

предыдущая новость https://pikabu.ru/story/voronezhskie_quotokhotniki_za_golova...

В Воронеже задержали извергов, отрезавших палец «закладчику» Воронеж, Закладки, Расправа, Видео, Копипаста

Напомним, на прошлой неделе в социальных сетях появилось чудовищное видео, на котором было запечатлено, как компания парней избивала ногами и битами молодого человека, а в конце своей расправы отрубили ему фалангу мизинца. Судя по видеозаписи, действие бесчеловечной расправы происходит парнем, который был курьером, развозил по городу наркотики. Одну из наркозакладок он якобы решил присвоить себе, именно за это воровство парня и наказали.


По факту появления видеоролика в сети Интернет ГУ МВД Воронежской области начала свою доследственную проверку. В итоге сотрудникам полиции удалось установить всех участников видеозаписи и обстоятельства случившегося инцидента.


По данным регионального пресс-центра ГУ МВД, преступление было совершено действительно в нашем городе. Произошло это ночью 22 января в лесополосе, расположенной в Советском районе. Подозреваемыми оказались четверо парней в возрасте от 19 до 20 лет, все они жители Воронежской области. Потерпевшим является 20-летний воронежец.


- В ходе оперативно-разыскных мероприятий подозреваемые были установлены и задержаны, - сообщает пресс-центр ГУ МВД по Воронежской области. - При проведении обыска было обнаружено и изъято орудие преступления – бита и кухонный прибор для разделывания мяса, а также маски, в которых находились подозреваемые в момент совершения противоправного деяния. В отделе полиции задержанные дали признательные показания.

По данному факту полиция возбудила уголовное дело по статье «Умышленное причинение средней тяжести вреда здоровью». Сейчас подозреваемые задержаны и находятся в изоляторе временного содержания. Решается вопрос об избрании им меры пресечения в виде заключения под стражу.

Официальных данных о причинах расправы над парнем полиция не называет.

Источник: https://moe-online.ru/material/1006075

Показать полностью
257

ЧПУ лазер или Многофункциональный крюк 2ч.

Доброго времени суток, вот и прошел вторник, как и обещал сделал многофункциональный крюк.

Сидели пили пиво листал пикабу, и наткнулся на этот замечательный крюк )

https://pikabu.ru/story/mnogofunktsionalnyiy_kryuk_5439632

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост

Ну и как не попробовать повторить эту поделку.

В кореле быстренько на коленках сделал макет,  после в SOLIDWORKS уже допилил его #comment_98809230


Так как день был загружен некогда было обрабатывать кромки или дорабатывать, болты взял первые попавщиеся, в прицепе все нормально получилось.

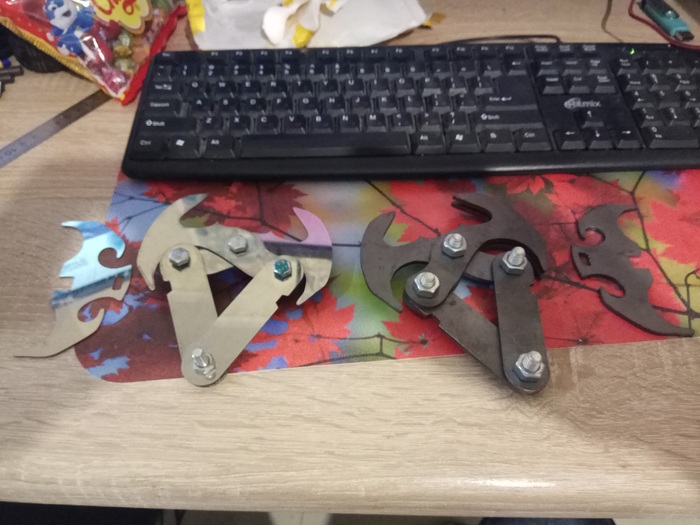

Вот первый вариант так сказать черновой, хотел подогнать размер. Металл взял нержавейку 1мм, что было под рукой, т.к. её и резал в тот момент.

Все фото на Xiaomi Red mi Note 4

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост
ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост

Дальше дело пошло за более толстым металлом, взял горячекатаную 3мм и получилось уже что то ближе к делу )

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост

Дальше всё собралось, болты использовал М8

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост

После сообразил что одна часть не той стороной )

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост

Полный функционал не пробовал, только домой зашел, завтра опробую ) а так всё крутится шевелится )

Вот видео процесса резки: нержавейка 1мм

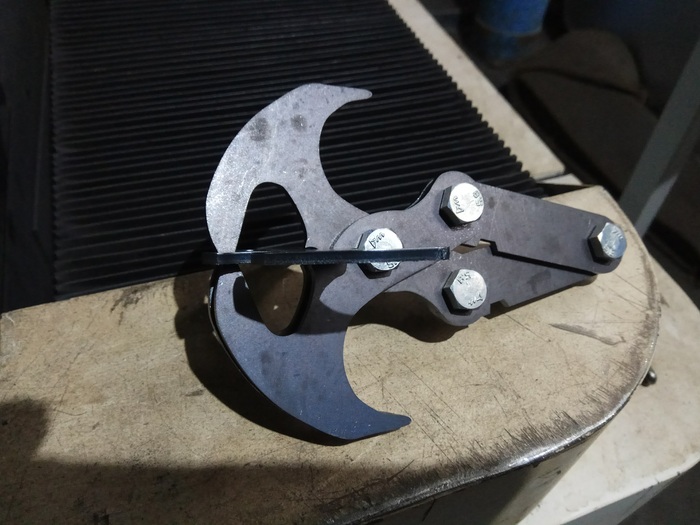

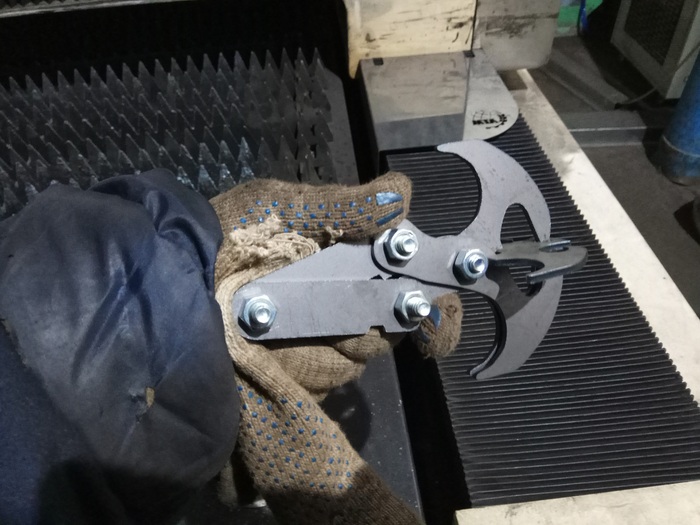

И ещё фото готового крюка:

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост
ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост
ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост
ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост
ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост

Вот такой столик в миниатюре пробовали резать )

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост

И вот час Х начальник отдела качества инспектирует работу.... моя Сонька неугомонная, надевалась себя сфотографировать ))

ЧПУ лазер или Многофункциональный крюк 2ч. ЧПУ, Многофункциональный Крюк, Своими руками, Металлообработка, Обещание, Видео, Длиннопост
Показать полностью 13 2
89

Резка металла лазером и СypCut - программа для лазерной резки.

Доброго времени суток.


Сразу небольшой видосик, это холостой ход арки по столу ) В начале медленно это простой ход, а быстрое перемещение - это максимальная скорость холостого хода (1500 параметр в программе)

А теперь дальше.


Для моих скромных 10 подписчиков, да и для всех остальных.

В прошлом посте я вкратце рассказал про установку лазера https://pikabu.ru/story/ustanovka_lazera_na_proizvodstve_mno... . Теперь расскажу про основную программу для работы на этом лазере. Название её CypCut Laser Cutting System


Основное окно программы.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

1 - автоматическая расстановка точек входа лазера.

2 - настройки векторов для резки.

3 - Установка очереди реза.

4 - Управление головой лазера и самим лазером.


Импорт файлов.

Как видите, основные форматы DFX, PLT, AI и G-code

LXD - это родной формат программы.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

После импорта необходимо расставлять точки входа лазера, на тонких металлах можно оставить как есть, а всё что толще 1мм желательно их расставлять. Т.к. врез бывает большим кратером.

Разные цвета векторов обозначают разные настройки реза лазера, в данном случае розовые вектора это гравировка, мощность лазера небольшое. Синии линии - это сквозной рез металла.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

Вот так на раскладке выглядит точка входа.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

После настройки входов и выходов необходимо выставить последовательность реза. Что бы в начале лазер выгравировал розовое, после отверстия внутри, а уже в конце вырезал саму деталь. Это можно сделать двумя способами: автоматически или в ручную.

Автоматически, зачастую, хватает для работы, но иногда нужно и изменить последовательность.

Так выглядит автоматическая настройка.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

А уже при выделении вектора можно выставить в ручную, но только определенные варианты последовательности.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

Обычно пользуюсь Move Last или Move Front, поочередно выделяя и маркируя вектора. Последовательность маркировки сохраняется и лазер режет в той очереди как я выставлял.


Ну вот выставили всё необходимое для макета. Теперь остаётся выбрать режим работы. Это выставляется в окне Layer. Количество слоев всегда будет равно количеству цветов в макете. В данном случае их всего два. Зеленый - это рез, розовый - это гравировка.

Настраивается, скорость реза, подъем головы по Z при переходах, высота реза от металла, давление газа, мощность лазера и частота. Так же можно выставить динамически изменяющиеся параметры мощности в зависимости от скорости реза. малые отверстия будет резать с меньшей мощностью что бы не перегревать металл, а на длинных прямых мощность будет расти.  Ещё можно выставить отдельные параметры для прокола и нагрева металла. На толстых металлах прокол необходим что бы кратер и сам рез были оптимальными.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

Эта вкладка отвечает на общие настройки всех слоёв. Скорость перемещения лазера между векторами, скорость показа рамки деталей и многое другие. В основном их не трогаем. Вся настройка происходит во вкладках Layer1, Layer2

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

После всех манипуляций переходим к настройке расположения деталей на листе металла.

Угол листа лазер находит автоматически после нажатия кнопки Edge Seek во вкладке CNC (ЧПУ) В основном определяет по трем точкам.

Вот и всё. Готовы к работе. Разные толщины режутся с разной скоростью.

Тонкий металл 0.5мм режет быстро, главное вовремя остановиться что бы убрать деталь, которая станет раком. Можно конечно установить перемычку что бы она не выпадала, а после просто выламывать делать, но не всегда это получается сделать до запуска, просто забываю про них )

В программе показывает положение головы лазера в отношении макета.

В предыдущем посте спрашивали про охладитель, вот фотографии.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост
Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост
Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост
Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост

А вот что бывает если неправильные настройки и расплавленный металл попадает в сопло на защитное стекло. Точки стереть невозможно они вплавляются в кварцевое стекло.

Резка металла лазером и СypCut - программа для лазерной резки. ЧПУ, Лазер, Cypcut, Лазерная резка, Видео, Длиннопост
Показать полностью 13 4
118

Установка лазера на производстве. Много фото.

Добрый день.

Хочу рассказать об установке твердотельного лазера. Недавно устроился на новую работу, перспектив и свободы творчества на которой хоть отбавляй. Скажу, что рассказчик из меня так себе. Пост познавательный не для рекламы. За ошибки и сложность повествования заранее извиняюсь.


Итак, сначала о самом лазере:

Мощность: 800вт (маловато)

Размер стола: 1500х3000

Работает под управлением CypCut. Понимает большинство векторных форматов для работы.

Заявленная максимальная толщина обрабатываемого металла 8мм, режет холоднокатаный металл, горячекатанный металл, оцинковку, нержавейку(не толще 5мм), алюминий.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Как по мне на производстве светлые тона не очень удачные.

Вообщем ждали мы его месяц, поставщик тянул время, то одно то другое.


Вот так он упакован для перевозки.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Вес примерно  3 тонны, все запчасти запечатаны в настоящие китайские короба.

Сама станина собранная, в коробах, вытяжка, сама силовая установка и охладитель.

На последнем фото пакет с влагопоглотителем, они лежали в каждой коробке. Так же на каждой коробке были датчики которые показывали падали коробки или нет.

Разгрузили и после несколько дней ждали кода приедут установщики от фирмы. В итоге приехал один сборщик.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Вот она вытяжка.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Установка заключалась в выставлении уровня станины, снятии упоров для головы и арки.

Дальше был монтаж электроники, подключение сервоприводов, установка силовой части.

Самая дорогая часть во всём лазере, это силовая установка и неразъёмный оптический кабель, который идет до головы.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост
Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

По оси Y работают сразу два сервопривода. Все разъемы были подписаны, на английском, а что не требовалось подключать так и осталось на не переведенном китайском.


Всё это дело помещалось в красивую большую стойку. Сверху установлен маяк, который показывают стадии работы лазера, желтый готов к работе, зеленый в процессе работы и красный ошибка. Ошибки бывают разные, то газ кончится, то голова соприкаснется с металлом.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Беспроводная мышь и клавиатура, так же в комплекте шел wifi модем и беспроводной пульт управления. С пульта управлять лазером очень удобно.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Охлаждение необходимо как для блока генератора лазера так и для режущей головы. В голове установлен индукционный датчик, который реагирует на металл. Так же три контура охлаждения, защитное кварцевое стекло и регулятор фокуса.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Так же сменные сопла для разных толщин обрабатываемых металлов, но мощность лазера не такая большая поэтому сопло в основном используется 1.5мм выходной диаметр. Основным расходным материалом являются защитные стекла и сопла.

Установка лазера на производстве. Много фото. ЧПУ, Лазер, Твердотельный лазер, Установка, Лазерная резка, Видео, Длиннопост

Установили и подключили голову, сверху сам оптический кабель, подача охлаждающей жидкости, газа и зеленый провод датчика. Работает лазер на кислороде азоте, и воздухе. Максимальное давление кислорода не больше 8 бар, т.к. стоит регулятор в голове до 10 бар, азот или воздух подаётся напрямую по трубкам из баллонов или компрессора. Давление воздуха или азота так же должно быть большим. Обычный компрессор тут не подойдет, купили компрессор на 13 бар, ждем когда привезут.

На кислороде режим черный металл или оцинковку, нержавейку он режет на азоте или воздухе.


Настройкой параметров реза занимался второй человек из их конторы, который приехал только на третий  день, после монтажа самого лазера. Все настройки были интуитивны. Как объяснил наладчик, это нюанс каждого лазера их производства.


После настройки режимов пробные резы деталей.

По итогу эксплуатации мы модернизировали станину для улучшения тяги и для защиты проводов от искр.


На этом всё, если будет интересно расскажу о самой программе CypCut и примерах работы.

Программа интересная даже тем, что она работает только на английской 7ке, если ставить русский язык то программа не сохраняет настройки. И ко всему этому начинает глючить.
