Всем привет. Не так давно я стал счастливым обладателем нового пин-поинтера от фирмы "Сфинкс".
Хороший прибор! Самая важная для меня функция в нем - режим "Магнетик". Комплектная кобура должна размещаться на поясном ремне, что не очень удобно, для меня лично. Пин часто бывает в грязи или просто мокрый и одежда скоро становится такой же. Можно, конечно, купить опциональную кобуру, но это лишние траты, да и привык я к поисковой сумке, которая у меня уже давно. Чтобы режим "Магнетик" работал не только с комплектной кобурой, но и с той, что есть на моей сумке, пришлось немного её (сумку) доработать. Для этого мне понадобился неодимовый магнит с размерами, примерно, 10*30 мм.
Магнит нашел такой.
Чтобы режим автоматического включения /выключения работал корректно определил место расположения магнита на комплектной кобуре. Далее на кобуре моей сумки, при включенном приборе определил, куда нужно приделать мой магнит.
Изнутри прикладывал магнит и отметил место будущего расположения магнита.
Теперь нужно вскрыть шов на сумке у верха кобуры.
Аккуратно ножом срезал шов по верхнему краю.
Чтобы расположить магнит в нужном месте использовал кусок винилового плинтуса, оставшегося после ремонта и двухсторонний скотч .
Вырезал пластик по размеру получившегося "кармана" после среза шва и приклеил магнит.
Важно отметить точное место для магнита.
Вставил в "карман" нехитрую конструкцию
Вставляю до упора
и проверил работу прибора в режиме "Магнетик" - работает четко!
Теперь можно зашить "карман": капроновая нить и большая игла в помощь.
Снаружи
Снутри
Ну, вот, теперь сумка и "Сфинкс" подружились!
Можно ехать на поиски.
Комментируйте, жмите "палец вверх", если понравилась статья, подписывайтесь!
Всем привет! Вторая часть о некоторых измененияхTanxunzhe TC-800.
Стекло

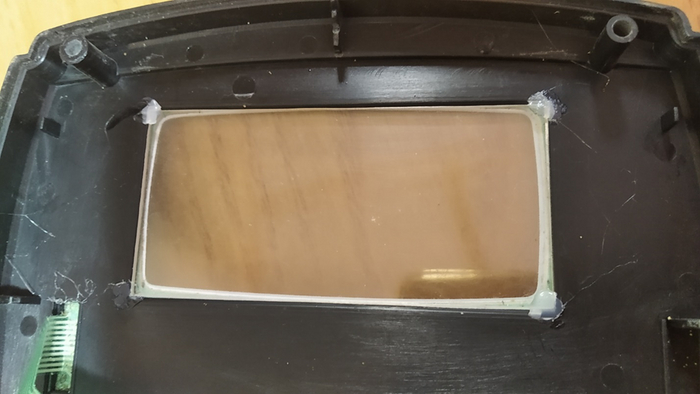

Не знаю, как на оригинальном приборе, но в этой копии мне не очень нравилось стекло, вернее не стекло, а тонкая пластиковая мембрана, которую за всё время использования без чехла уже успел затереть. Каждый раз пробираясь сквозь кусты лесополос эта тонкая пленка могла порваться. Чтобы хоть как-то уберечь её от этого вырезал подходящего размера кусок оргстекла толщиной 2 мм. Размер сделал чуть с натягом и внедрил его внутрь передней крышки под пленку. Там, как раз, углубление под стекло есть. По углам прихватил четырьмя точками термоклея. Получилось неплохо.
Цанга
Следующей доработкой, даже скорее ремонтом, стала цанга, которую я однажды благополучно потерял при очередной разборке МД и складывании в рюкзак. Работа у меня такая, что приходится таскать МД в разобранном виде в рюкзаке пешком или на маршрутках. Это когда выпадает время выйти на коп между вахтами, если долго стоим в порту. Вообще, штанга и без цанги держится плотно, но все же решил, что будет лучше с цангой. Купить новую проще, но цена за кусок пластика - 400 рублей - это слишком. Так решило земноводное, которе иногда впивается холодными лапами в мою шею. И я с ним согласился. В интернете умельцы уже придумали, чем заменить родную цангу. Благо у электрика в кабинете этого добра полно! Работы на час и цанга готова. Для верности приклеил её к штанге Poxipol-ом. Нижнюю резьбу не стал обрезать, и красить тоже не буду – мне красота ни к чему, на скорость качество поиска не влияет.

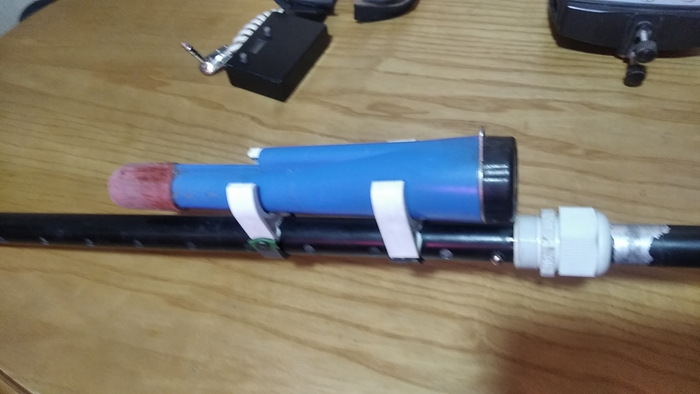

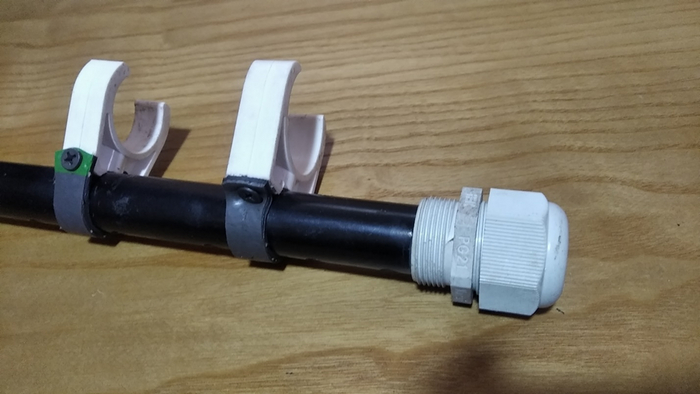

Тут же можно заметить держатель для пин-поинтера. Просто и функционально.
Когда я не на работе, пин кладу в кобуру сумки. Но на работу сумку с собой не беру, и без неё в рюкзаке места маловато. А в карман ложить грязный пин не хочется. Так пришел с копа, помыл, просушил и всё.
Передатчик FM.
Пробовал ходить с проводными наушниками – полная фигня получается: провод постоянно цепляется за ветки, мешается. Стал ходить без наушников. В принципе, и без них хорошо, вот только при сильном ветре, особенно на пляже, звуки становились не различимы.

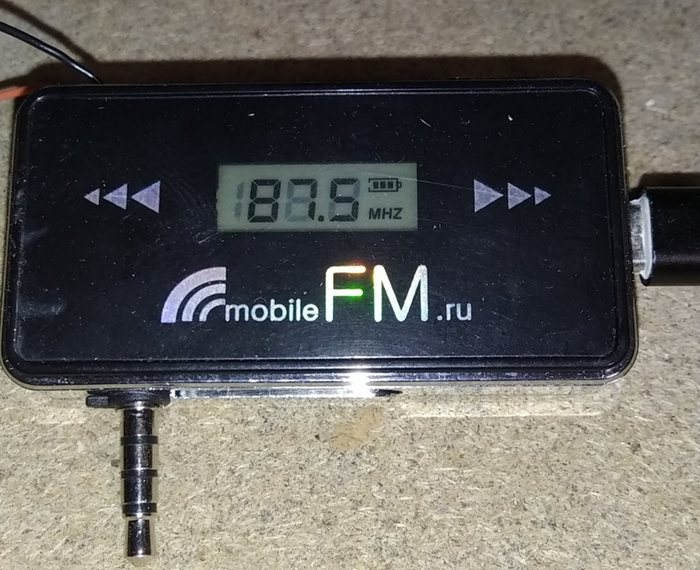

Изучил интернет, где уже была масса беспроводных вариантов. Синезуб сразу отпал из-за задержки сигнала. Популярный Бингл за 1600 вечнодеревянных отмело в сторону всё то же земноводное. Начал думать о самоделке. Хоть и с паяльником дружу, но паять укв-передатчик с «нуля» не хотелось. В китае были готовые трансмиттеры за 500-600 рублей, но и они остались с Бинглом в Поднебесной. Выручила всем известная площадка с объявлениями. Продавец предлагал за 150 рублей передатчик, новый, но давно пылившийся на полке.

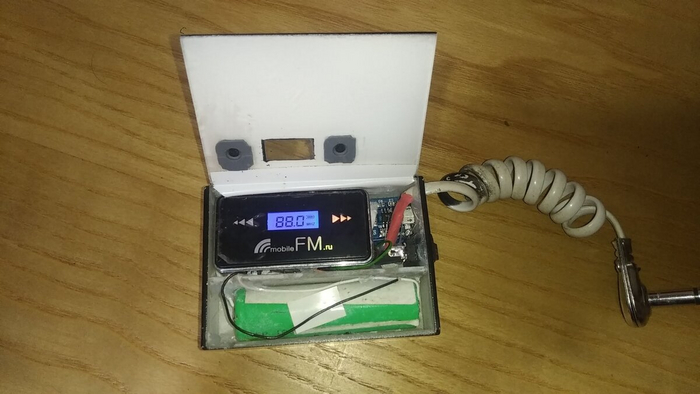

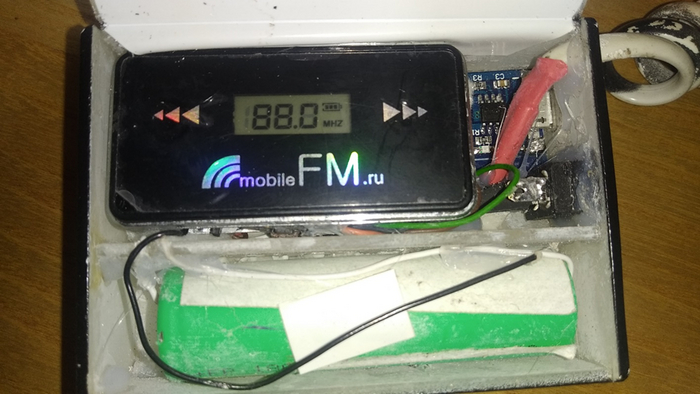

Через неделю он был у же на столе. Вскрытие показало, что какой-то добрый человек перерезал провода от аккумулятора. При соединении и попытке зарядки, аккумулятор обиделся и надулся. Не надеялся на него даже – в утиль. Из оргстекла напилил деталей для корпуса, склеил. В корпусе разместил передатчик, 18650 аккумулятор, плату контроллера заряда-разряда (осталась от других поделок), кнопка вкл/выкл. Кабель взял витой от старого телефона. Штекер за 50 руб. из магазина. Кнопки выбора частоты от старого пульта ТВ примастырил, нарастил антенну куском провода. Всё сбрал в кучу, проверил – работает.
Усилил все ненадежные места с помощью термоклея.
Покрасил корпус из баллона.

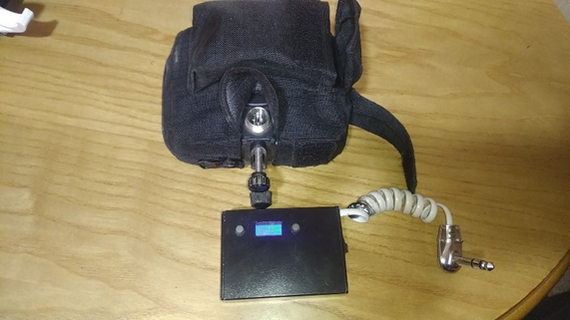

Получилось, на мой взгляд, вполне себе ничего. Заряда аккумулятора хватает надолго! Передатчик переходит в сон через 1 минуту, если нет сигнала на входе, включается автоматически при появлении сигнала.

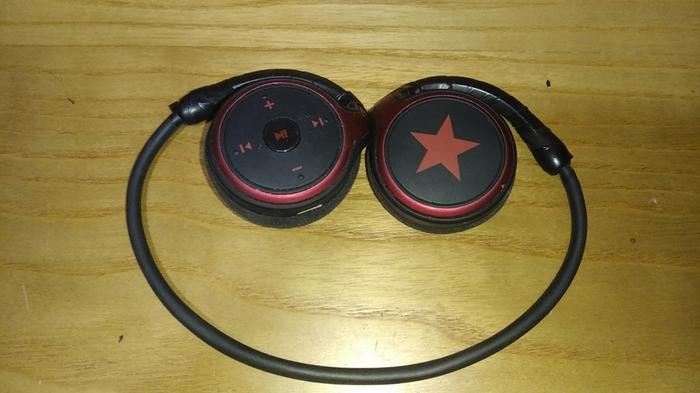

Наушники пока что использую такие. Звук, конечно, отличается от того, что из динамика слышно, но я уже привык. Бывают помехи. Но в целом мне все нравится.
Легкие, компактные, слышно и сигнал и то, что за спиной. Заряда наушников хватает на полной громкости на 5-6 часов. Если разрядились, можно подзаряжать от Powerbank’а одновременно с работой.
Чехол
Ну и, конечно, заказал чехол у Романа Шалабанова, с карманом, специально под размеры моего передатчика. Чехол очень классный, качественно пошит, за что Роману огоромное спасибо! Если вынуть передатчик, звук динамика хорошо слышно, так как внутри кармана сделаны отверстия.
Заглушку из корпуса удалил – мешает она. Если вынуть штекер, клапан чехла хорошо закрывает отверстие.
Спасибо, что дочитали до конца!Жмите палец вверх, если понравилось, делитесь со знакомыми, подписывайтесь, это очень важно для меня!Всем добра и хороших находок!
Всем привет! Вторая часть о некоторых измененияхTanxunzhe TC-800.
Стекло
Не знаю, как на оригинальном приборе, но в этой копии мне не очень нравилось стекло, вернее не стекло, а тонкая пластиковая мембрана, которую за всё время использования без чехла уже успел затереть. Каждый раз пробираясь сквозь кусты лесополос эта тонкая пленка могла порваться. Чтобы хоть как-то уберечь её от этого вырезал подходящего размера кусок оргстекла толщиной 2 мм. Размер сделал чуть с натягом и внедрил его внутрь передней крышки под пленку. Там, как раз, углубление под стекло есть. По углам прихватил четырьмя точками термоклея. Получилось неплохо.
Цанга
Следующей доработкой, даже скорее ремонтом, стала цанга, которую я однажды благополучно потерял при очередной разборке МД и складывании в рюкзак. Работа у меня такая, что приходится таскать МД в разобранном виде в рюкзаке пешком или на маршрутках. Это когда выпадает время выйти на коп между вахтами, если долго стоим в порту. Вообще, штанга и без цанги держится плотно, но все же решил, что будет лучше с цангой. Купить новую проще, но цена за кусок пластика - 400 рублей - это слишком. Так решило земноводное, которе иногда впивается холодными лапами в мою шею. И я с ним согласился. В интернете умельцы уже придумали, чем заменить родную цангу. Благо у электрика в кабинете этого добра полно! Работы на час и цанга готова. Для верности приклеил её к штанге Poxipol-ом. Нижнюю резьбу не стал обрезать, и красить тоже не буду – мне красота ни к чему, на скорость качество поиска не влияет.
Тут же можно заметить держатель для пин-поинтера. Просто и функционально.
Когда я не на работе, пин кладу в кобуру сумки. Но на работу сумку с собой не беру, и без неё в рюкзаке места маловато. А в карман ложить грязный пин не хочется. Так пришел с копа, помыл, просушил и всё.
Передатчик FM.
Пробовал ходить с проводными наушниками – полная фигня получается: провод постоянно цепляется за ветки, мешается. Стал ходить без наушников. В принципе, и без них хорошо, вот только при сильном ветре, особенно на пляже, звуки становились не различимы.
Изучил интернет, где уже была масса беспроводных вариантов. Синезуб сразу отпал из-за задержки сигнала. Популярный Бингл за 1600 вечнодеревянных отмело в сторону всё то же земноводное. Начал думать о самоделке. Хоть и с паяльником дружу, но паять укв-передатчик с «нуля» не хотелось. В китае были готовые трансмиттеры за 500-600 рублей, но и они остались с Бинглом в Поднебесной. Выручила всем известная площадка с объявлениями. Продавец предлагал за 150 рублей передатчик, новый, но давно пылившийся на полке.
Через неделю он был у же на столе. Вскрытие показало, что какой-то добрый человек перерезал провода от аккумулятора. При соединении и попытке зарядки, аккумулятор обиделся и надулся. Не надеялся на него даже – в утиль. Из оргстекла напилил деталей для корпуса, склеил. В корпусе разместил передатчик, 18650 аккумулятор, плату контроллера заряда-разряда (осталась от других поделок), кнопка вкл/выкл. Кабель взял витой от старого телефона. Штекер за 50 руб. из магазина. Кнопки выбора частоты от старого пульта ТВ примастырил, нарастил антенну куском провода. Всё сбрал в кучу, проверил – работает.
Усилил все ненадежные места с помощью термоклея.
Покрасил корпус из баллона.
Получилось, на мой взгляд, вполне себе ничего. Заряда аккумулятора хватает надолго! Передатчик переходит в сон через 1 минуту, если нет сигнала на входе, включается автоматически при появлении сигнала.
Наушники пока что использую такие. Звук, конечно, отличается от того, что из динамика слышно, но я уже привык. Бывают помехи. Но в целом мне все нравится.
Легкие, компактные, слышно и сигнал и то, что за спиной. Заряда наушников хватает на полной громкости на 5-6 часов. Если разрядились, можно подзаряжать от Powerbank’а одновременно с работой.
Чехол
Ну и, конечно, заказал чехол у Романа Шалабанова, с карманом, специально под размеры моего передатчика. Чехол очень классный, качественно пошит, за что Роману огоромное спасибо! Если вынуть передатчик, звук динамика хорошо слышно, так как внутри кармана сделаны отверстия.
Заглушку из корпуса удалил – мешает она. Если вынуть штекер, клапан чехла хорошо закрывает отверстие.

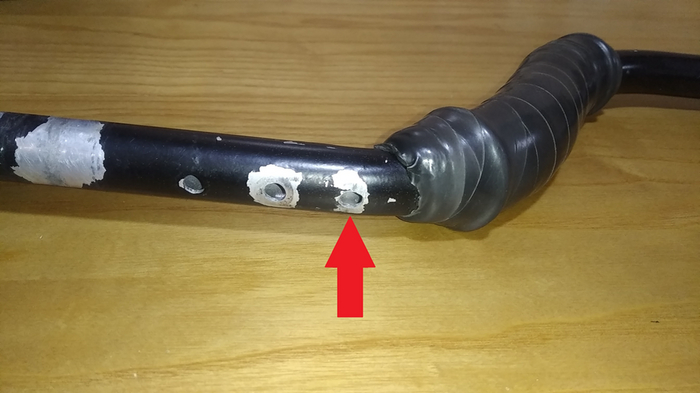

И ещё: просверлил новое отверстие в штанге под блок. Терперь он ближе к руке, удобнее нажимать кнопки.
Спасибо, что дочитали до конца!Жмите палец вверх, если понравилось, делитесь со знакомыми, подписывайтесь, это очень важно для меня!Всем добра и хороших находок!
Всем привет, друзья! Решил показать изменения, которые я внес в свой металлодетектор. Может кому-то пригодится мой опыт. Итак, вперед!
Часть первая
Всё началось в декабре 2021 года, когда я купил себе новый металлоискатель в Али. Вот и он, Tanxunzhe TC-800, он же копия Терки-705
Подсветка
Аппарат после сборки включил, проверил, вроде все работает. Включил в темноте подсветку: и тут неприятность! Часть дисплея оставалась не подсвеченной.
Тут же открыл спор с продавцом. Через три дня продавец ответил и попросил доказательства и началась тяжба… Прибор есть, руки чешутся опробовать в деле, но нельзя, пока спор не окончится. О неисправности, кстати, у меня был пост год назад. Многие писали, советовали, предполагали, но никто не дал точного ответа на вопрос. Спустя некоторое время продавец, изучив мои видео и фото доказательства предложил на выбор два варианта: вернуть весь МД обратно и получить деньги 100%, либо оставить МД себе и получить частичную компенсацию. Ждал я его месяц, а тут, если отправить назад – еще месяц ждать, пока вернут деньги, потом заказывать новый и опять месяц ждать… Решено было оставить прибор, тем более, что ночью я ищу только несколько дней в году, на пляже, когда отдыхать на море езжу. Да и основная часть экрана подсвечивалась, не видно было только глубину залегания цели. Короче, согласился на частичную компенсацию, которая составила 20%. Нормально.
Сразу решил сделать отверстия в решетке динамика, которые отсутствовали, как я понял не только у меня, а у всех обладателей этого прибора. Отверстия сделал, ненужные замазал герметиком, чтобы меньше пыли попадало в блок.
На следующий же день отправился в ближайшую лесопосадку в километре от дома и неожиданно, среди обильного современного мусор стали попадаться находки! МД сразу мне понравился и решил для себя, что в дальнейшем все-таки придется с подсветкой что-то делать.
Поиски причин такой неисправности ни к чему толком не привели. Были предположения от братьев по копу самые разные: «дисплею хана, потекли кристаллы» и тому подобное. Сначала я пытался понять, как устроена подсветка. Думал, что там светодиоды подсвечивают снизу оргстекло, подпаяю новые и всё. Но это были не светодиоды. Оказалось, что сам дисплей, как я и предполагал, целый и под ним на плату приклеена полоса электролюминисцентной бумаги. Довольно интересная штука: при подаче переменного (около 400 герц) тока напряжением 75-120 вольт на контакты такой бумаги, верхний слой начинает светиться. Свечение должно быть равномерным по всей площади бумаги. Почему в моем случае так неравномерно светилось – непонятно, возможно, просто заводской брак.
Начал поиски заменителей на все том же китайском интернет-магазине. Вариантов было не много и цена за кусок ламинированной бумажки 10х10 см доходила до 800 рублей! Поиск, все же, привел в магазин, где полоска 5х30 см стоила 340 рублей с бесплатной доставкой. Цвет на выбор: белый, лунный (такой как был в оригинале), желтый, синий, зеленый и красный. Выбрал красный.
Тот, который розовый, при свечении - лунный, как в оригинале
Это мне подходило: размеры дисплея около 4,5 х 8,5 см., лишнее можно было просто обрезать ножницами. Заказ – 30 дней и подсветка у меня.
Сначала аккуратно отпаял проводки подсветки слева от дисплея,
припаял, то что получил. Дождался ночи. Вставил аккумуляторы в отсек и с надеждой нажал сначала
а потом
Бумага засветилась приятным, не сильно ярким рубиновым цветом! Уже хорошо, осталось снять старую и внедрить новую.
Вынул аккумуляторы из отсека. Отпаял подсветку. Отщелкнул шлейф дисплея. Сам дисплей приклеен к подсветке по контуру двухсторонним прозрачным скотчем. Шлейф жесткий, тем самым он поджимает дисплей, постепенно смещая его вверх.
Заметно, что правый угол "съехал" вверх
Из-за этого не все пиктограммы было хорошо видно в окне экрана. Очень аккуратно отделил дисплей. Если сильно потянуть на себя – стекло лопнет и можно попасть на 5 тысяч рублей, именно столько стоит новый дисплей для x-terra 705. Спирт скотч не растворил, пришлось аккуратно счищать пальцем. Потом предстояло отделить подсветку от платы. Она приклеена всё тем же скотчем, но уже по всей поверхности!!! Китайцы не пожалели. Пол часа и подсветка в руках: такой же кусок ламинированной бумаги. Ножницами отрезал нужную длину, по контуру и по центру проклеил такой же двухсторонний скотч, прозрачный, шириной 5 мм. Приладил на штатное место, прижал, держится отлично! Укоротил и припаял провода к плате. Потом так же проклеил контур дисплея. Ориентируясь по белой рамке на плате приклеил дисплей к подсветке. Вставил шлейф.
Собираю потроха в корпус – проверка: всё прекрасно работает, подсветка не очень яркая, не раздражает! Её становится видно как раз тогда, когда солнечного света уже не достаточно для того, чтобы нормально различать изображение на дисплее без подсветки.
