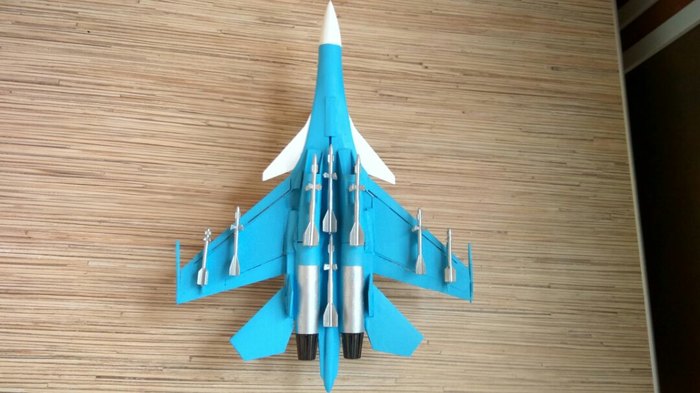

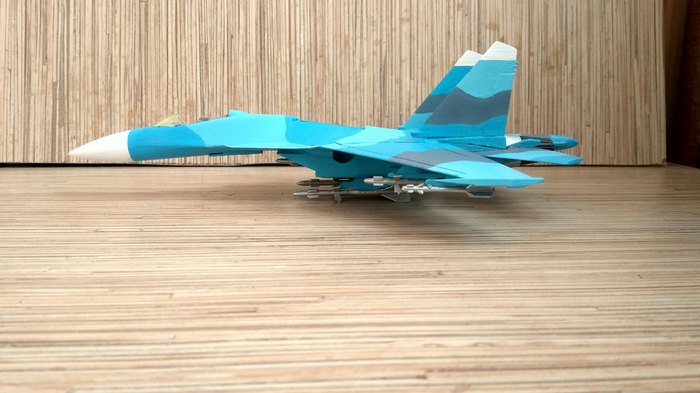

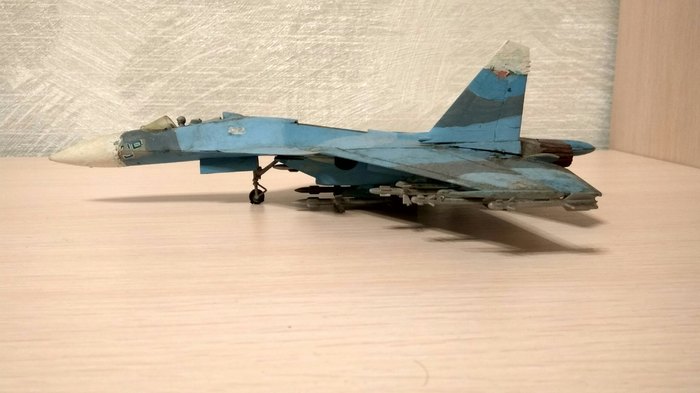

В детстве собирал модели самолетов и набралась целая коллекция. И после сборки и покраски я просто забивал на модели, раз в месяц протирал их от пыли и всё.
Но вот недавно я решил слегка обновить их, отчистить от десятилетнего слоя пыли, перекрасить и так как где то что то сломалось, починить, ну и решил вынести это на ваш суд.
P.S/.: я не профессионал, я просто любитель)
Привет, Pikabu! В этом посте я бы хотел показать вам как я сделал настенные часы, по своему "оригинальному" дизайну. За ранее извиняюсь за качество фотографий.
Для того что бы сделать часы я использовал, шлифовальную машину(к сожалению она появилась у меня только в середине процесса создания часов), электрический лобзик, гравер, наждачная бумага Р80 и Р150, пара стамесок, пара напильников, нож для резьбы по дереву и канцелярский нож. В качестве материала я использовал обычные фанеры марки ФК толщиной 10 мм.
Работать лучше всего в легко проветриваемом помещении, например на балконе, как я и поступил.
1)И так, инструменты есть, но прежде чем что то кромсать, нужно сделать чертеж будущих часов. Чертеж я делал в программе КОМПАС 3D, не зря же я 4 года в университете учился.

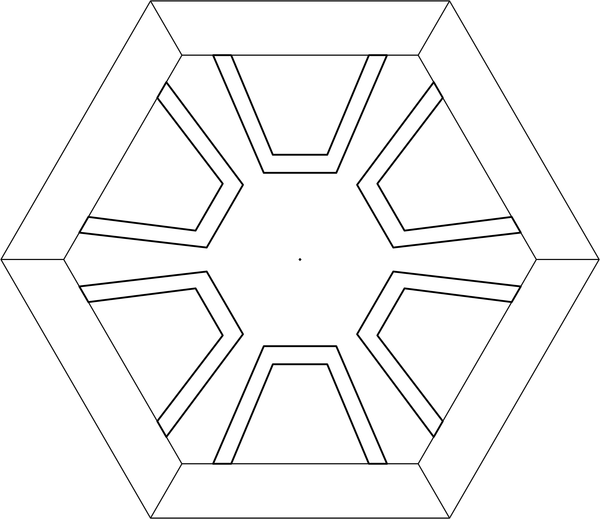

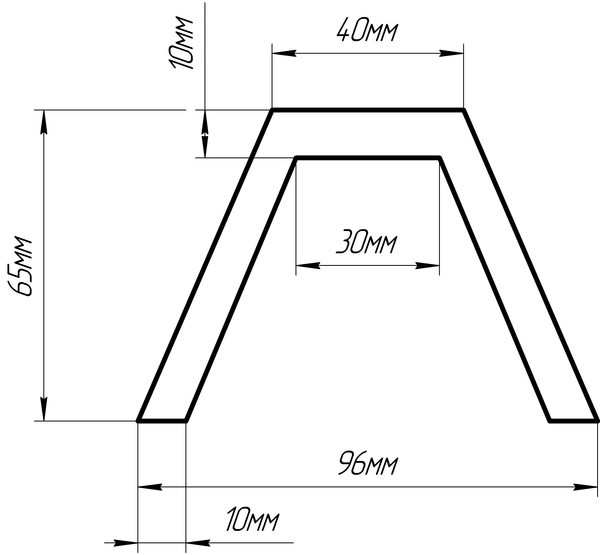

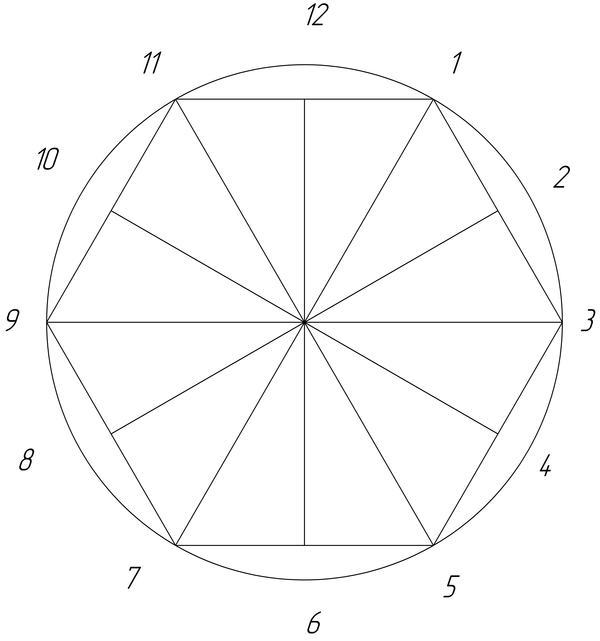

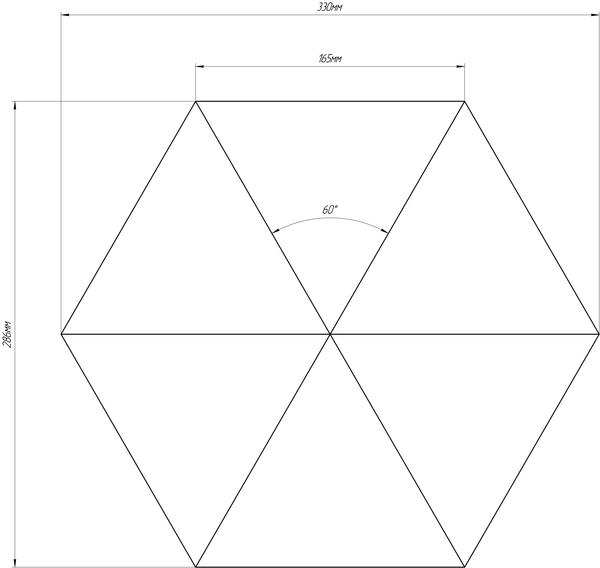

Часы я хотел сделать в форме шестиугольника, и чтобы на циферблате были только четные часы. Как сделать правильный шестиугольник вы найдете в интернете, если вам нужно будет, а на картинке я покажу вам как я строил и разбивал шестиугольник по секторам-часам. Необходимые размеры написаны прямо на чертеже.

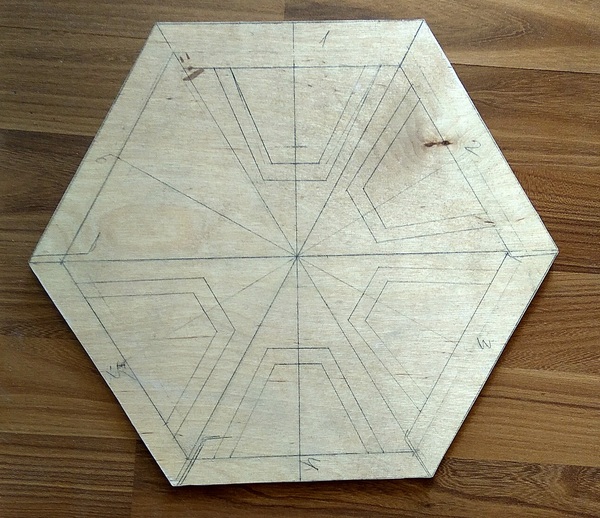

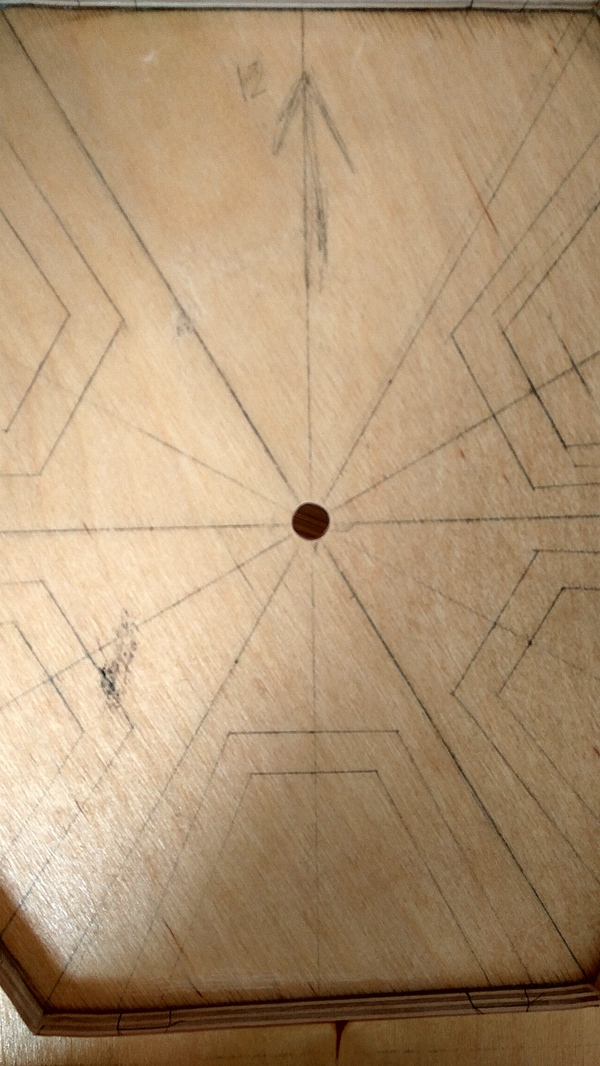

2) Ну вот чертеж есть, теперь можно и кромсать. На данной фотографии показана вырезанная основа для будущих часов, ну и как вы можете заметить на ней я примерно начертил какие части и где будут установлены.

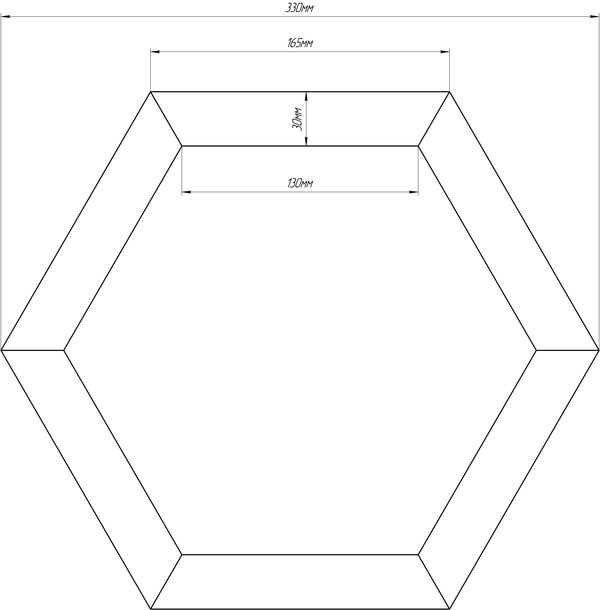

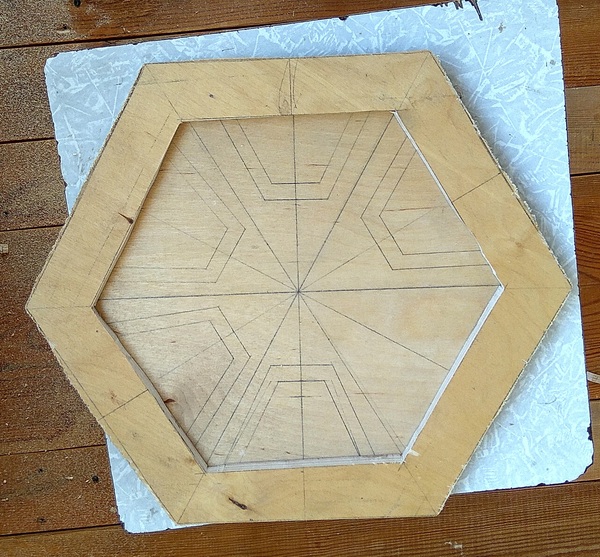

3) Затем я начертил и вырезал рамку для часов, которая будет крепиться на основу, показанную выше.
Рамку вырезал я с некоторым запасом, чтобы в случае если размеры рамки и основы будут не соответствовать друг другу, можно было их подогнать.
4) Затем я просто приклеил рамку к основе, используя эпоксидный клей. Клей вы можете использовать любой какой захотите, главное чтобы он был по дереву, я взял эпоксидный клей ЭДП, просто потому что он у меня был.

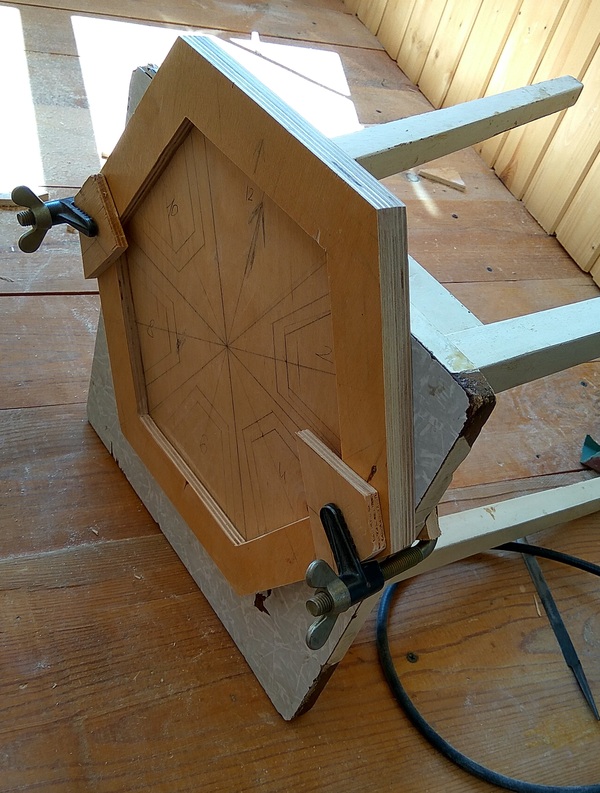

5) Прикрепив рамку к основе, я начал выравнивать стороны, используя шлифовальную машину и гравер. Для того чтобы выравнивать стороны рамки я с помощью зажимов прикрепил будущие часы к табуретке, способ крепления показан на фотографии. Так удобно выравнивать стороны, ну думаю вы и так это понимаете.

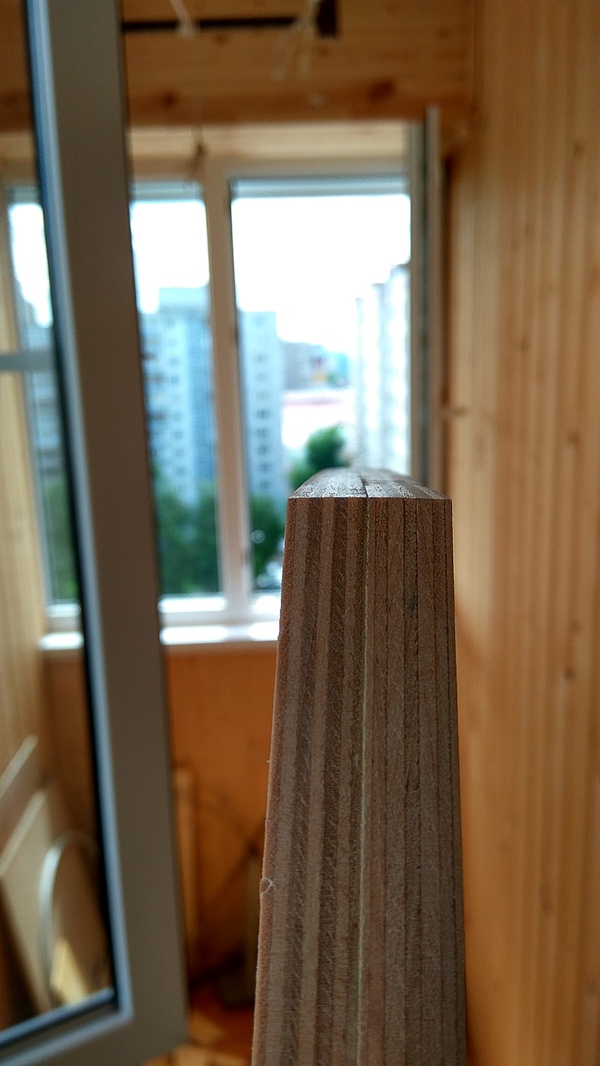

В результате получил очень ровные стороны.
Ну вот основа и готова, теперь можно заняться так сказать внутренними частями часов.

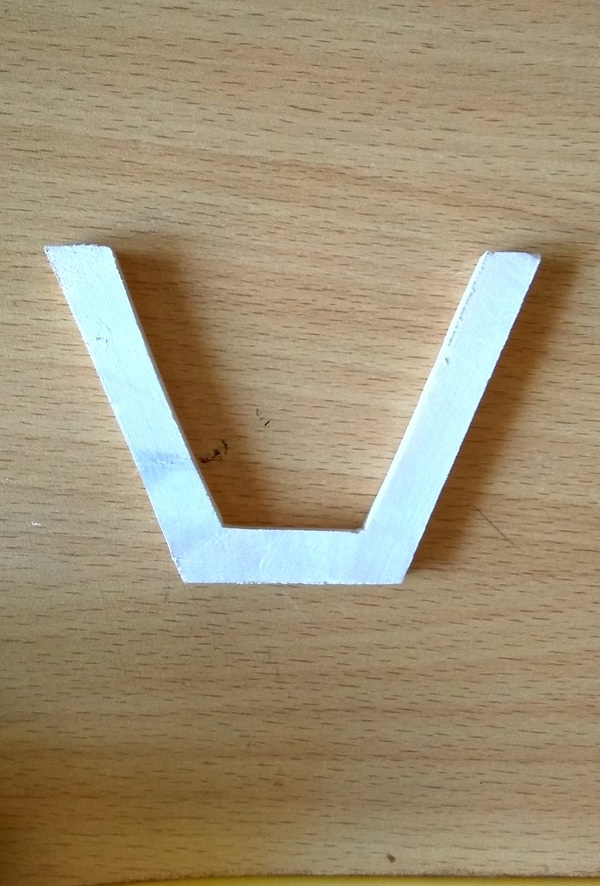

6) Не знаю как назвать эту часть, назовем её внутренней частью часов.

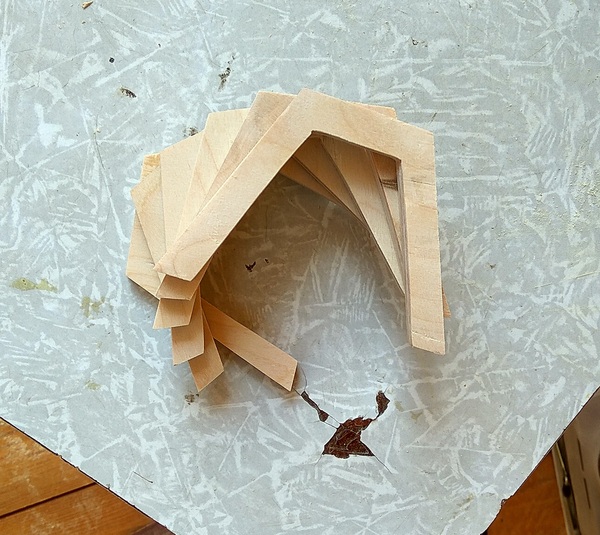

Таких частей нужно 6. На каждый четный час. Признаться их создание для меня было самым трудным, так как именно на моменте когда я начал их вырезать у меня погнулась фигурная пилка для лобзика, поэтому использовал какую то непонятную мне пилку, все что я знал о ней что она для дерева.
Толщины этих частей должны быть 6 мм, потому что хочу.
Так как у меня была фанера только толщиной 10 мм, я используя стамески и ножи, убрал лишние слои. Ну а чтобы хоть как то выровнять их я использовал напильник и наждачку.
7) Затем я высверлил отверстие для механизма часов.

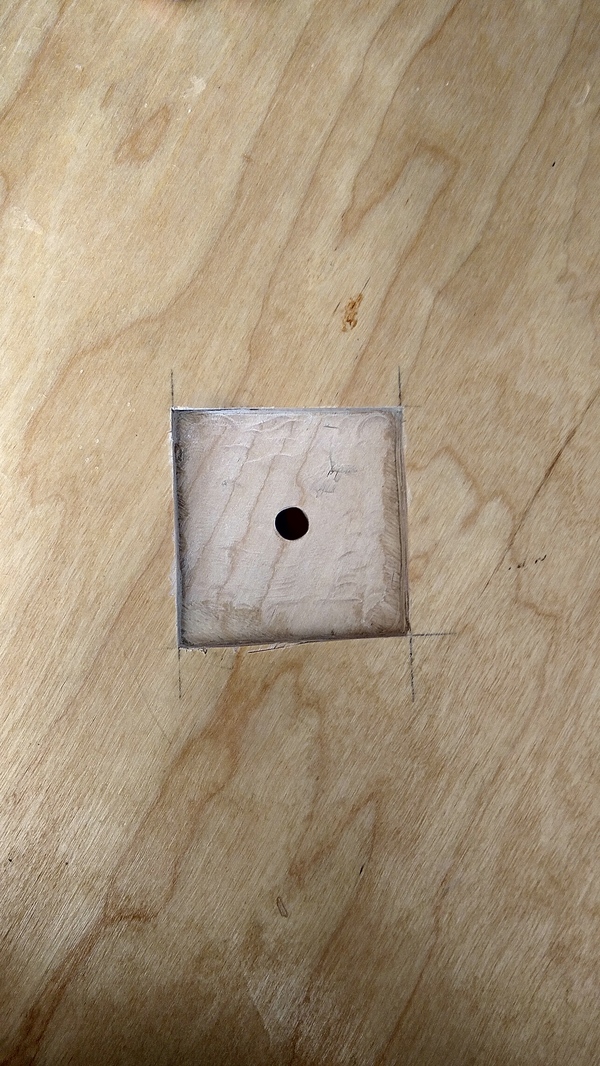

Так как фанера толстая, 10 мм, а шток у механизма 16 мм, то стрелки часов будут биться о внутренние части, потому сзади основы я вырезал несколько слоев фанеры для установки механизма, используя всё те же стамески и ножи.
8) Ну вот теперь можно переходить к покраске. Первое что я решил покрасить это внутренние части часов. Краски я использовал акриловые глянцевые Decola.
Сначала я покрасил их в белый цвет.
А потом чтобы сделать хоть какой нибудь рисунок я покрасил их в черный цвет, выделив по середине белые линии. Чтобы получить такие линии, я использовал марлевый скотч. Части которые я хотел оставить не закрашенными, я заклеивал скотчем и спокойно красил открытые части, а после покраски снимал скотч. Это вот грубое пояснение как им пользоваться, но я надеюсь вы и так знаете как надо красить.
Такой же стиль я использовал при покраске основы.
9) Остался циферблат. Цифры можно сделать либо самому, либо заказать, чтобы их вырезали по вашему дизайну, либо купить уже готовые. Так как мне было лень, я пошел и купил готовые, но не все цифры умещались в внутренние части, потому числа 10 и 12 мне пришлось вырезать самому. Честно говоря цифры мне не сильно понравились, но другие я не нашел а делать самому как то лень, потому что есть то есть, но их всегда можно заменить, так что на время пойдет.

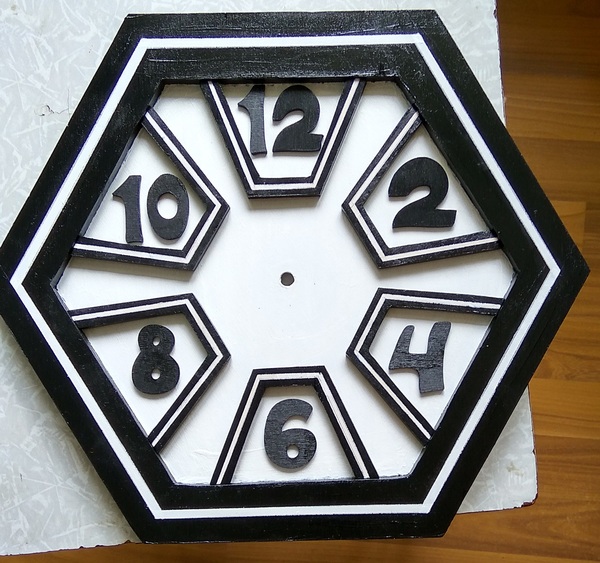

Все части готовы и покрашены. Теперь можно их все установиться на основу. Крепил их я так же используя эпоксидный клей.

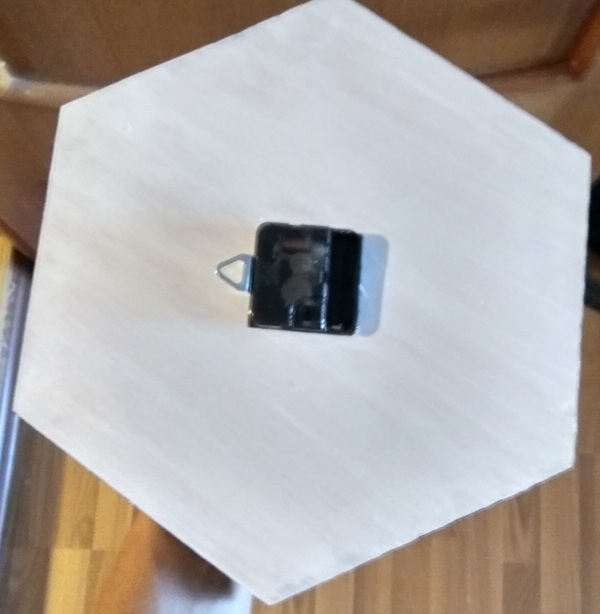

Заднюю часть часов я покрасил в белый цвет. На данной фотографии механизм часов уже установлен.

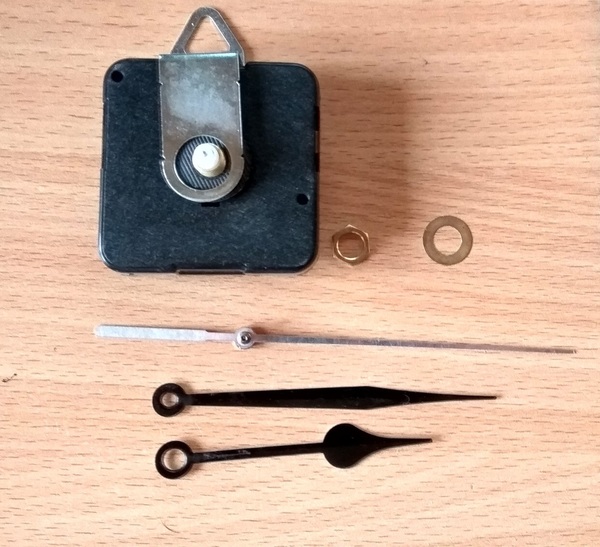

А здесь показан сам кварцевый часовой механизм и стрелки.

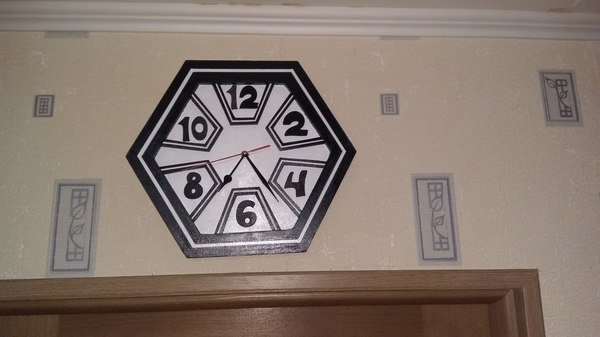

10) Ну вот все части установлены, часовой механизм запущен.
Вышло не много кривовато, но я не профессионал, да и это мои первые часы. Мне нравится, а это главное.
В данном посте я не уходил во всякие тонкости о том как надо пилить, как клеить, сколько часов ждать и т.д., потому если у вас возникнут какие либо вопросы, то пишите в комментарии, я по возможности буду отвечать.
Спасибо, что дочитали до конца. Надеюсь, что мой пост окажется полезным для вас.
Данный пост делался для людей которые плохо разбираются в электронике и потому я попытался все расписать максимально подробно и понятно.
А теперь начнем.

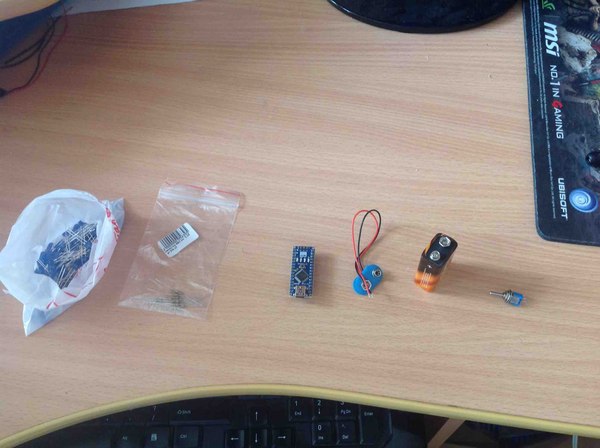

1) Для начала соберем все необходимые элементы:
а) Нам понадобятся светодиоды, вы можете выбрать любой яркости и любого цвета какой захотите, лично я выбрал светодиоды синие круглые 5 мм, стоимость одного светодиода обошлась для меня в 5 рублей. Всего нам понадобятся 64 светодиода, я взял 70, т.к. бывает, что некоторые светодиоды могут быть бракованными или в процессе эксплуатации или проверки банально сгореть, поэтому запасные будут не лишними.
б) Резисторы на 680 Ом. Всего нам нужно 4 штуки.
в) Если светодиоды — это будет наше тело, то Arduino это наш мозг, а без мозга тело не работает. А именно нам нужен микроконтроллер Arduino Nano 3.0. Платить почти тысячу рублей мне как то не хотелось, поэтому я заказал на AliExpress всего за 150 рублей.
г) Конечно же питание и тумблер. В качестве питания нам понадобится батарейка типа Крон на 12 Вольт. А клемму, которую можно увидеть слева от батарейки на фотографии, я в процессе заменил на отсек для кроны, отсек для кроны стоит 50 рублей.
д) В качестве кнопки вкл/выкл я использовал тумблер, который стоит около 20 рублей, только выбирайте тумблер или обычные кнопки (например, такие какие у вас стоят на сетевом фильтре) так чтобы его рабочее напряжение не превышало напряжение батарейки, то есть 12 Вольт.
е) Ну и конечно же нам понадобятся провода, для куба я приобрел монтажный провод с сечением 0.14 кв.мм, лично мне хватило 3 метра и даже большой кусок еще остался. Метр такого провода стоит 10 рублей.
ж) Корпус. Корпус необходимо выбирать исходя из размеров куба и проводов которые будут торчать снизу куба. В качестве корпуса я взял пластмассовую баночку, по диаметру она идеально подошла к кубу, а высота баночки 8 см.Необязательно искать готовый корпус, корпус при желании можно сделать и самому.
2) Когда вы собрали всё необходимое, можно приступать к сбору. Начнем собирать куб по слоям.

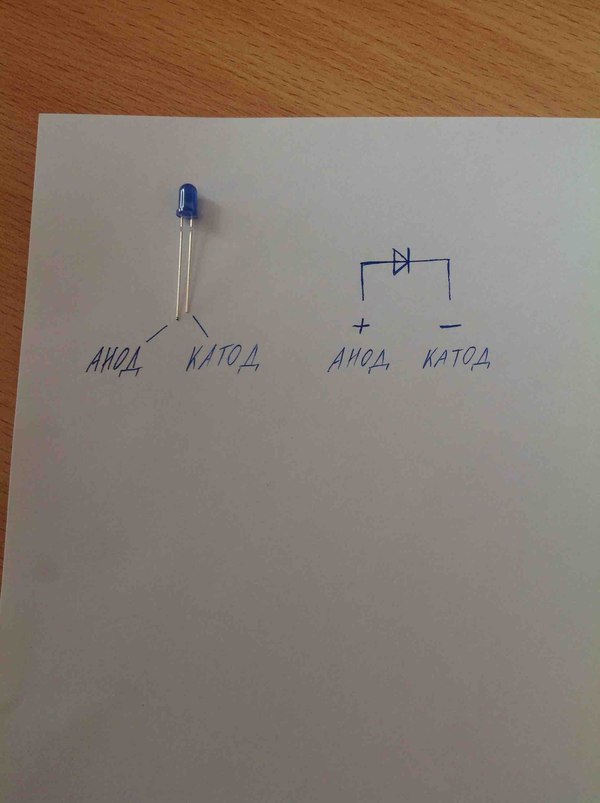

а) Для того чтобы правильно собрать куб, нам нужно разобраться где у светодиода плюс, а где минус. У светодиода плюсом является анод, это самая длинная ножка, а минусом как вы уже догадались является короткая ножка, она же катод.

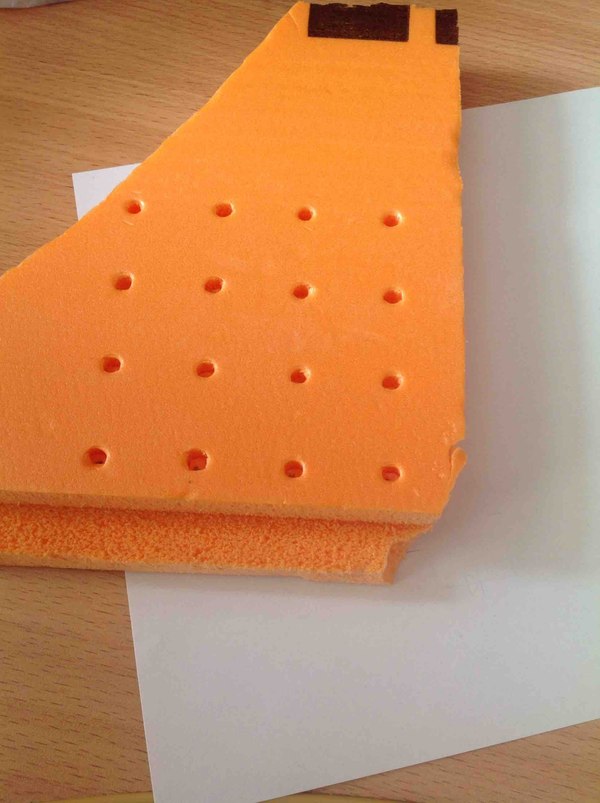

б) Чтобы спаять слои одинаковыми, нужно светодиоды закрепить. Можно взять дощечку и сделать в ней 16 отверстий, я же использовал пеноплекс. Расстояние между светодиодами должно быть чуть меньше самой длинной его ножки, чтобы можно было их соединить.

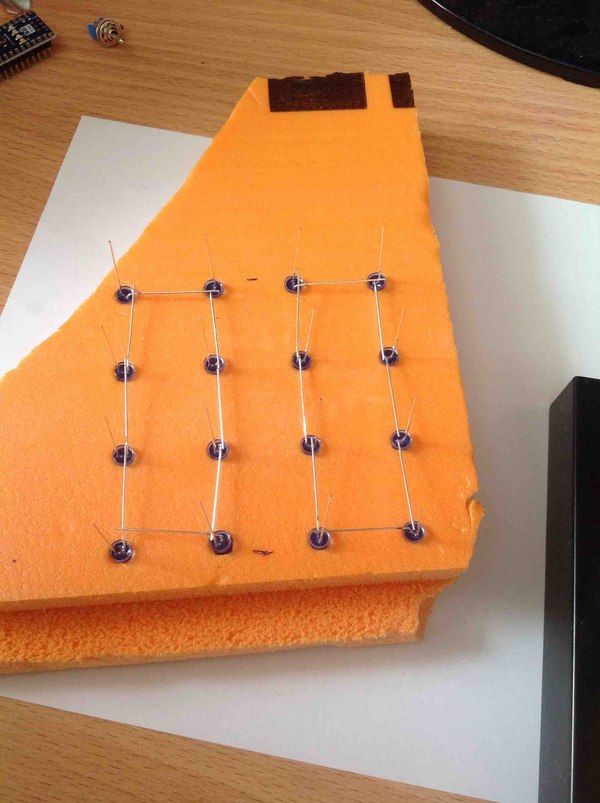

в) Итак, нам необходимо спаять 4 слоя светодиодов по 16 в каждом, а затем все 4 слоя спаять в один объёмный куб. Ставим первые 16 светодиодов в проделанные отверстия и отгибаем наши плюса так, чтобы все светодиоды соединились, как показано на фото ниже. На всех слоях ваши минуса(ножки торчащие вверх) должны находится на все слоях в одинаковом положении, чтобы их можно было слои соединить между собой. Важно: по краю в двух местах у вас не получится соединить(на фото эти места около двух черточек), т.к. ножек светодиодов не хватает, поэтому если у вас есть лишние светодиоды, то можете оторвать у них ножки и припаять в эти места.
В результате должны получить вот такую картину. И таких слоев мы должны сделать еще три, всего должно получится 4.

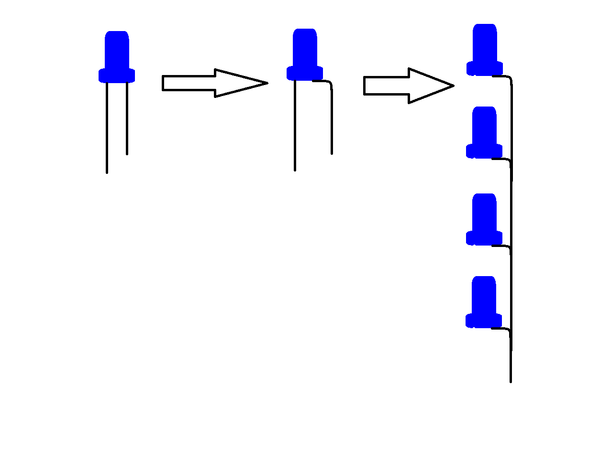

г) Я повторюсь, что очень важно. чтобы ножки торчащие вверх(минуса), на всех слоях находились в одинаковых местах, чтобы можно было легче соединить их в процессе объединения. Если у вас возникает такая проблема что вы не можете соединить минуса слоев, то просто отогните ножки, как показано на рисунке.
Слои могут выходить у вас кривыми, это не страшно, первый блин комом, у меня то вообще жуть какая получилось, но это не критично особенно для первого раза.

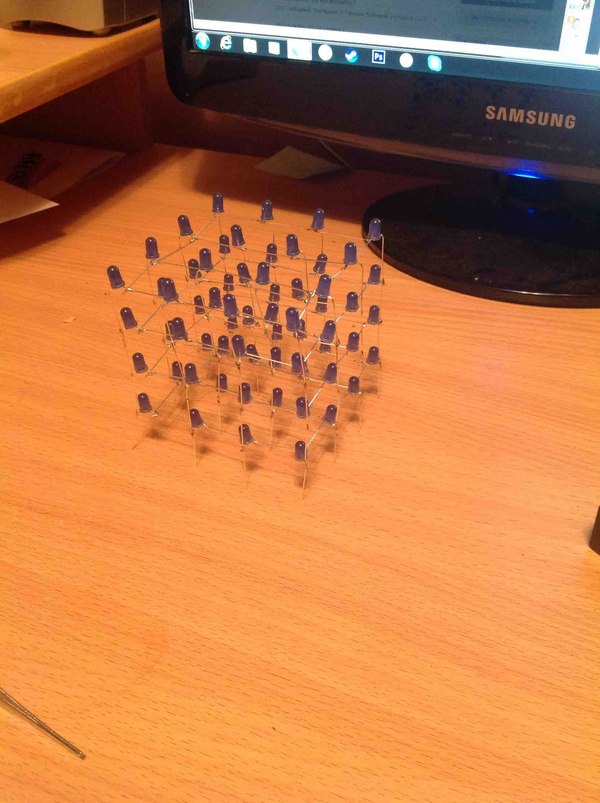

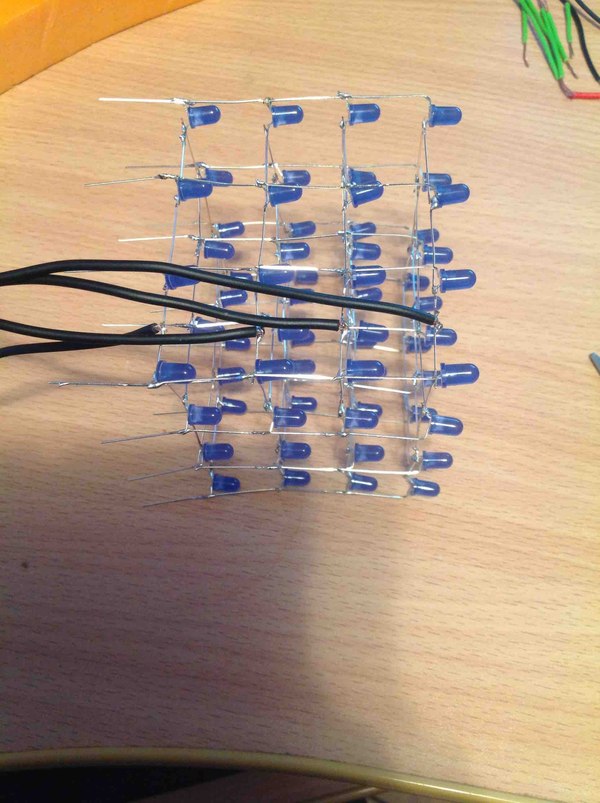

д) Когда все 4 слоя будут собраны, мы их должны объединить в один. Все что нам тут нужно это соединить минуса которые мы специально отогнули в пункте 2.г.
3) Примемся за наши мозги. Нам нужно записать алгоритм работы нашего куба в контроллер, с помощью программы Arduino, найти и скачать ее вы можете без проблем в интернете. Если вы программист то думаю вы сможете сами придумать алгоритм работы вашего куба, ну а для тех кто не знает как программировать, для вас я выложу готовый скетч, все что вам понадобится это открыть его и делать все как на скриншотах:
а) Подсоединяете Arduino Nano через микро USB к компьютеру.

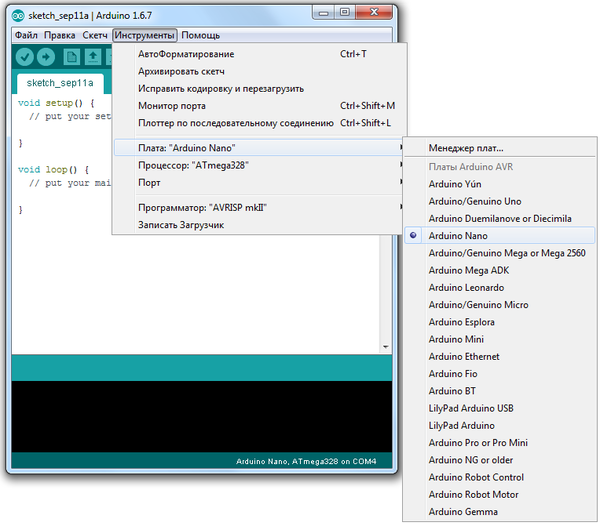

б) Открываете скачанный скетч и у вас должна запуститься программа Ардуино. Затем выбираете вкладку инструменты-плата-Arduino Nano.
ссылка на скетч: https://drive.google.com/drive/folders/0B3deno0IopUcWk1yYjk2...

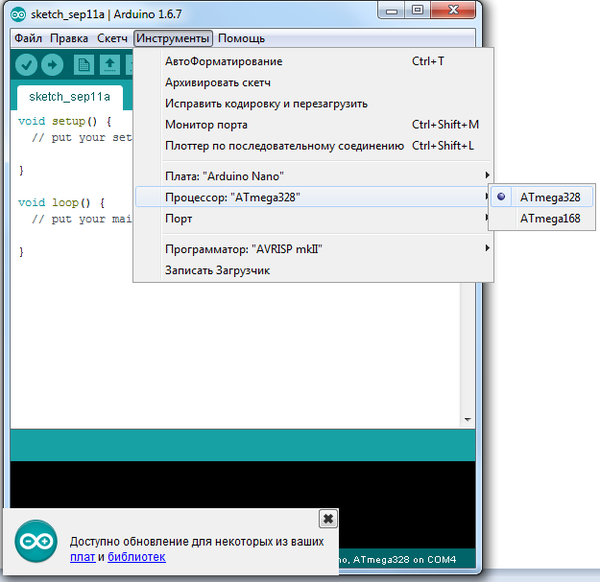

в) Затем там же инструменты-процессор-ATmega 328.

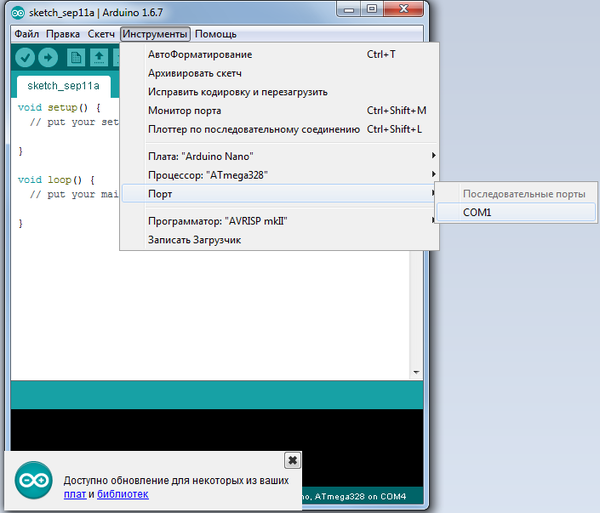

г) И выбираете порт, у меня это был СОМ4, у вас может быть другой, но не 1-ый!

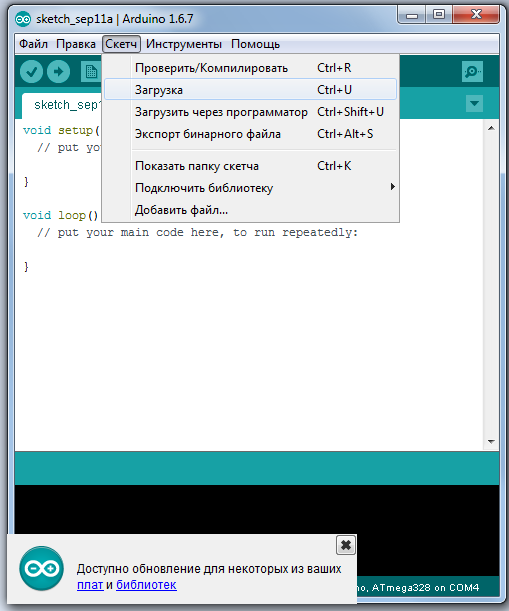

д) И финальный штрих, скетч-загрузка. После завершения загрузки можете смело вынимать Arduino Nano из USB.
4) В качестве корпуса я выбрал круглую пластмассовую баночку, но вы можете взять что угодно, главное проделать отверстия для ножек и сделать небольшое окошко для 4-х проводов, провода будут крепиться с боку с края каждого слоя, 1 провод на один слой.

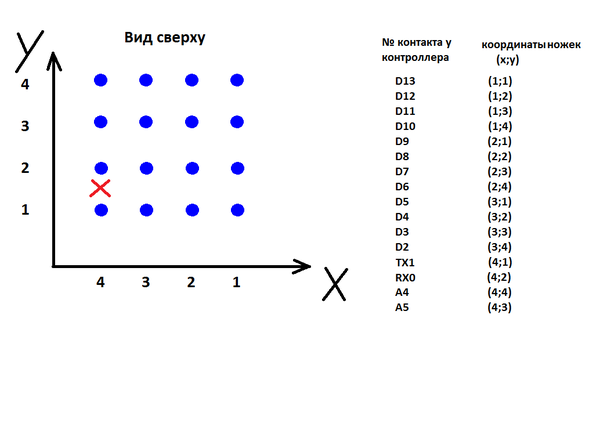

а) Когда вы выбрали корпус и сделали все необходимые отверстия, можете ставить ваш куб и закреплять его. После того, как вы закрепили его, начинаем припаивать провода, согласно рисунку. Красным крестиком указано место где будут крепиться 4 провода с боку.
б) Теперь нам необходимо соединить плюса, для этого используем 4 резистора. Ранее я говорил что в корпусе необходимо сделать окошко для проводов, вот через это окно у нас будут соединены слои как показано на рисунке.
Если смотреть по оси Y, то слой 4(верхний) должен присоединиться к контакту А0, 3 к А1 , 2 к А2, 1 к А3.
в) Теперь осталось припаять питание. Плюс батарейки нужно припаять к контакту UIN, а минус к GND. Эти контакты должны находиться на той же стороне что и контакты А0-А7. Тумблер же я припаял между UIN и плюсом батарейки.

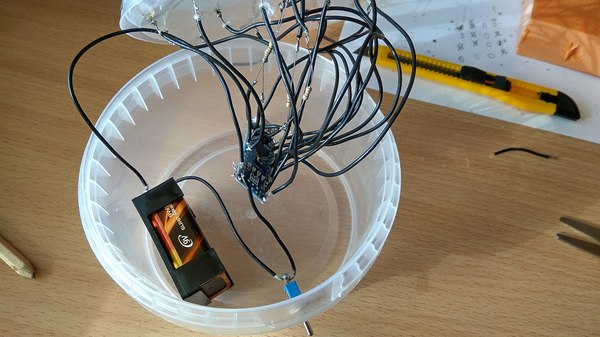

г) Установите все в корпус.

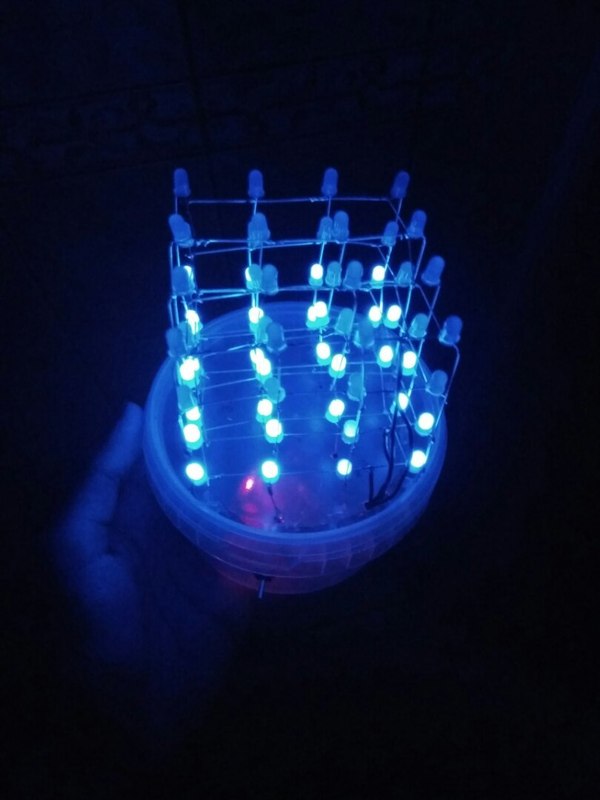

5) Запускайте и наслаждайтесь.
Спасибо, что дочитали до конца. Надеюсь, что мой пост окажется полезным для вас.
