Всем привет, в ремонте планшет Samsung P6200, принесли с другого сервиса, где он пролежал несколько месяцев, но результата не было и клиент решил что пора его оттуда забирать. Изначально аппарат не включался и не заряжался, в таком же состоянии он попал ко мне. Сложно сказать какие манипуляции с ним проводили в предыдущим сервисе, но в плату не лазили, следов какой либо пайки и прочего не обнаружено.

Судя по потреблению платы при попытке включения от лбп под подозрение попала микросхема памяти emmc. Все напряжения для её работы на плате присутствовали, но по isp программатор её не считывал, не определял. Чистим компаунд вокруг микросхемы и снимаем флешку с платы

Зачищаем компаунд под микросхемой и подготавливаем посадочное место. На всякий случай отреболил снятую emmc и попробовал считать на прямую через колодку, результат тот же, не определяется, значит двигаемся в правильном направлении

Недостающие пятаки на посадочном месте это пустышки, на работу не влияют. Дальше подбираем и подготавливаем на программаторе новую флешку, выставляем нужные конфиги, заливаем дамп с поддержки z3x в нужные разделы. Ставить будем флешку klmag2gend-b301 16gb.

Далее устанавливаем готовую микросхему на плату

Собираем планшет, пробуем включить его в dowload режиме.

Шьём сервисной многофайловой прошивкой

После первого включения получаем рут и восстанавливаем серийный номер и имей устройства.

На этом ремонт закончен, планшет в полностью рабочем состоянии.
Всем сспасибо, удачных ремонтов.

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

Всем привет, в ремонте iphone 6s, принесли из соседнего сервиса с диагнозом: "не включается, короткое замыкание на плате".
Снимаем дисплейный модуль, подключаем лбп, действительно полное кз по vbat, разбираем снимаем плату.

При подаче питания от лбп с ограничением по току в 1А ожидаемо греется ключ q2300, а значит замыкание скорее всего по цепи vcc_main

Снимаем ключ и убеждаемся, что vbat ни при чём, ищем кз по vcc_main, подаем питание на эту цепь, находим нагрев в верхней части защитного металлического экрана проца, снимаем защитный экран

Под ним обнаружена сгоревшая микросхема контроллера подсветки и лопнувшая катушка, чистим компаунд вокруг них и снимаем

Убеждаемся что короткое замыкание ушло, проверяем остальные визуально целые элементы обвязки, с ними всё в порядке.
Зачищаем посадочные места под снятые элементы, ставим на место рабочий контроллер, целую катушку и старый диод, с ним всё в порядке..

Также ставим обратно снятый в самом начале ключ и проверяем на запуск, затем припаиваем обратно защитный экран процессора, собираем и тестируем аппарат.

На этом ремонт данного телефона был закончен, позже удалось узнать, что на этом телефоне какой-то гений менял на горячую модуль, пропала подсветка и телефон попал к коллегам, там обнаружили фильтр в обрыве и замычили его, подсветка появилась и какое то время телефон поработал, но как видно вернулся..
Всем спасибо, удачных ремонтов.

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

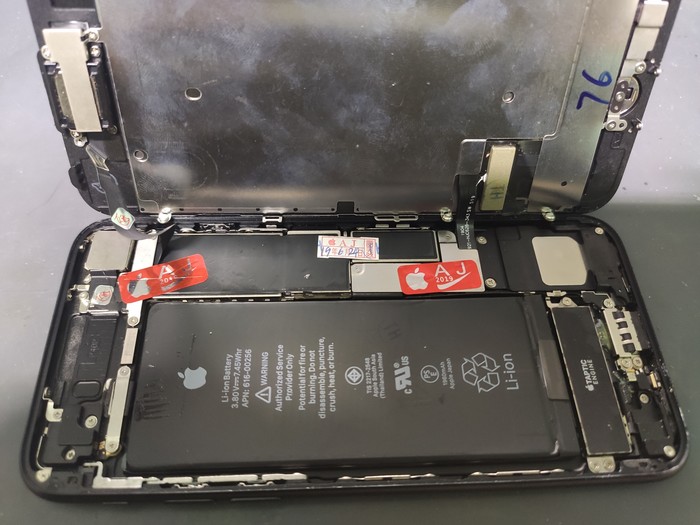

Всем привет. В ремонте IPhone 7 с проблемой вечный поиск сети как с сим, так и без неё..

В настройках ожидаемо видим отсутствие прошивки модема

При таких вводных есть несколько вариантов, самые частые это отвал модема и необходима его перекатка или отсутствие питания модема. Нельзя исключать и самый плохой вариант, когда модем дохнет сам по себе, проблема известная на семерках и некоторые партии телефонов с проблемными модемами вроде как отзывались официалами. Но будем надеятся на лучшее, разбираем аппарат

Реф, как я не люблю рефы.. Ну да и ладно, снимаем плату, проводим измерения питаний модема (не фоткал где и как, кому надо и так знает, да и честно говоря быстро всё делал, не до того было), одного из нужных для работы модема напряжения не было, это ещё не говорит о неисправности кп модема или самого модема, но даёт основание предположить что кп модема может быть причиной неисправности

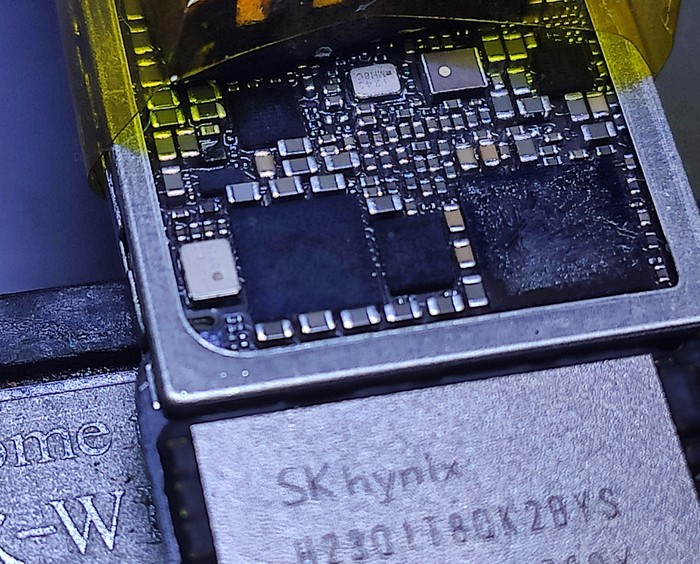

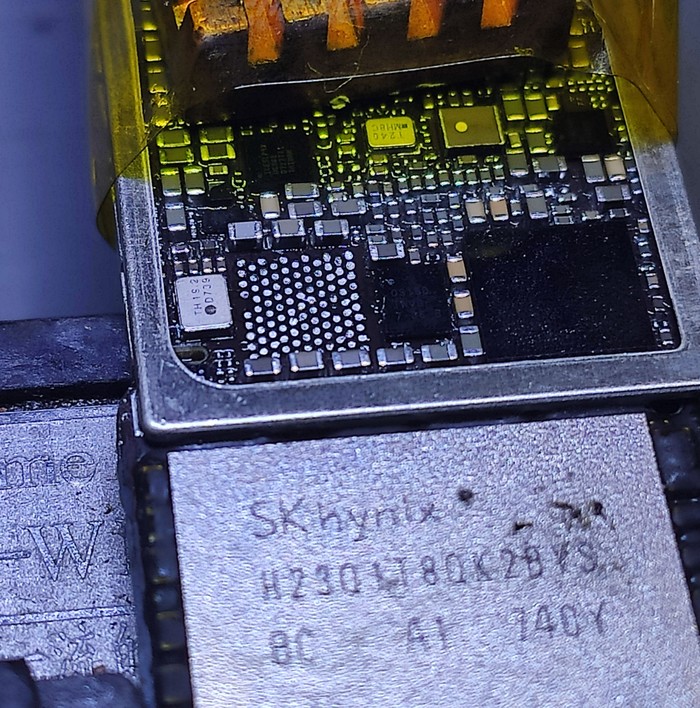

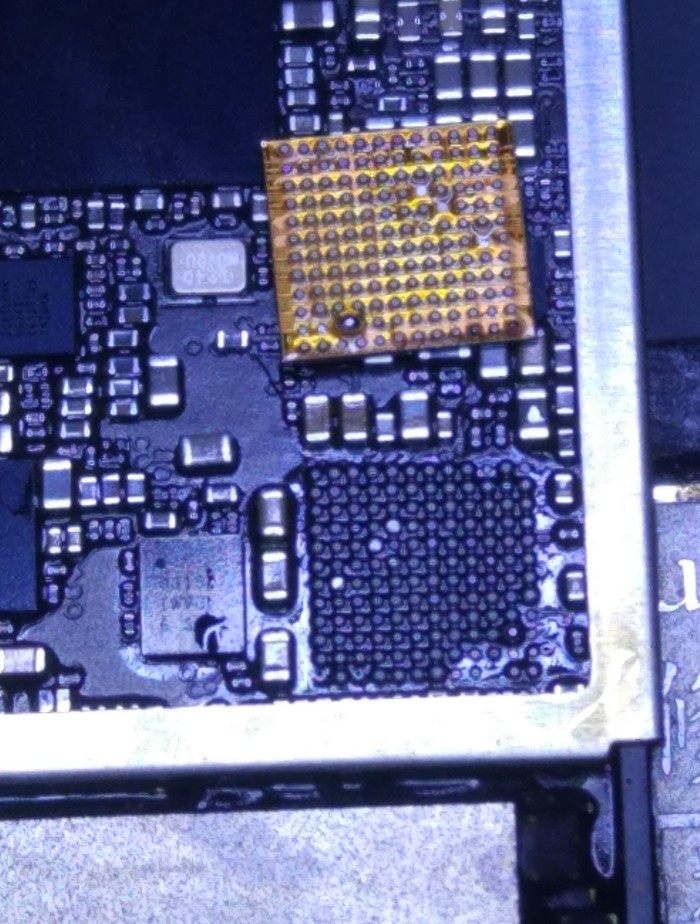

Снимаем микросхему контроллера питания модема PMD9645, зачищаем посадочное место

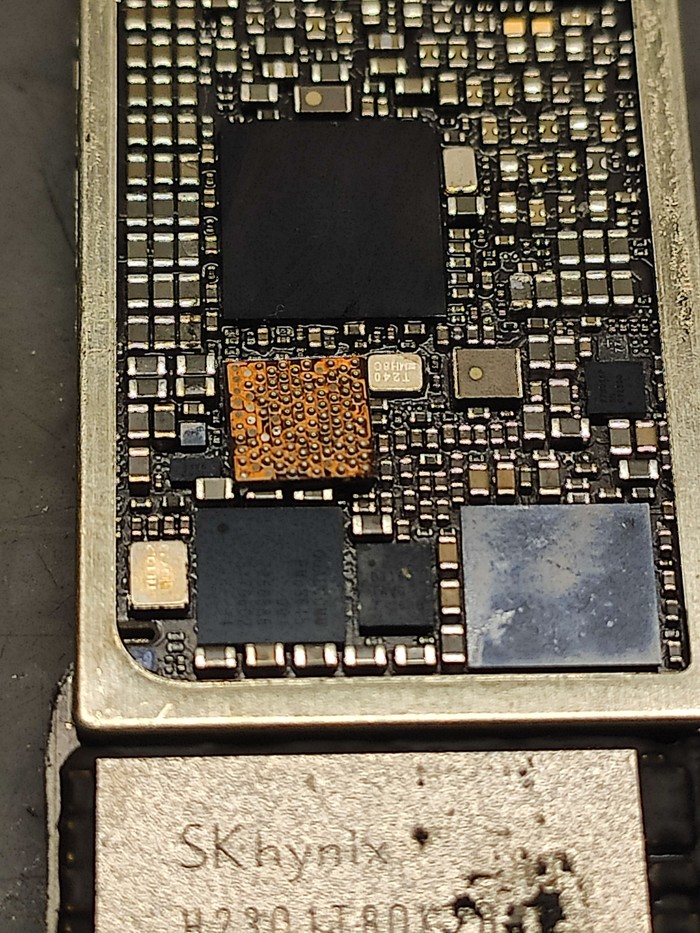

Устанавливаем новую микросхему

Подключаем и проводим те же замеры, все напряжения для работы модема теперь присутствуют, собираем проверяем

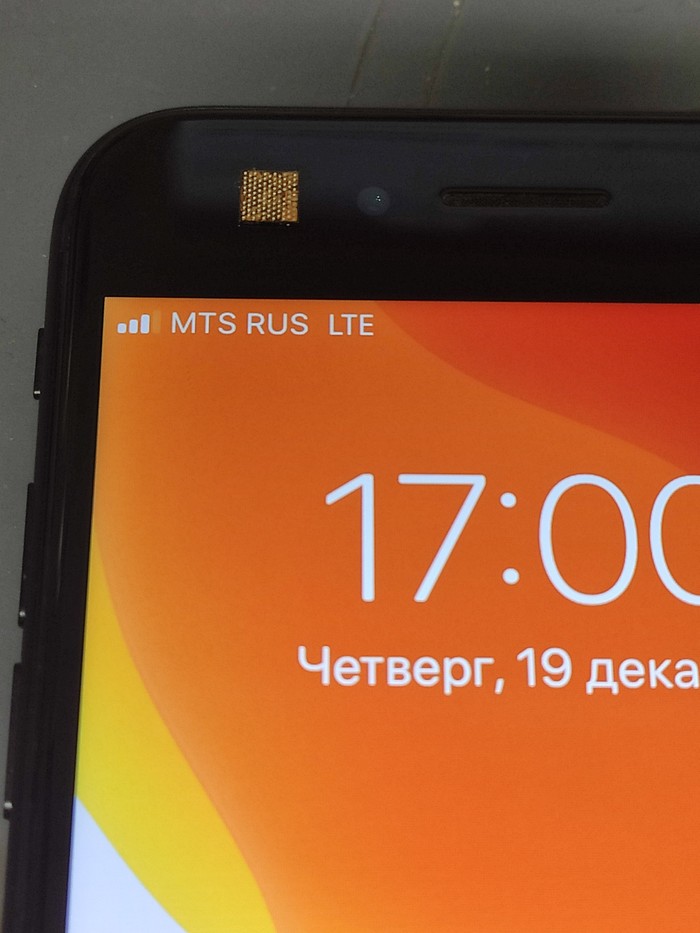

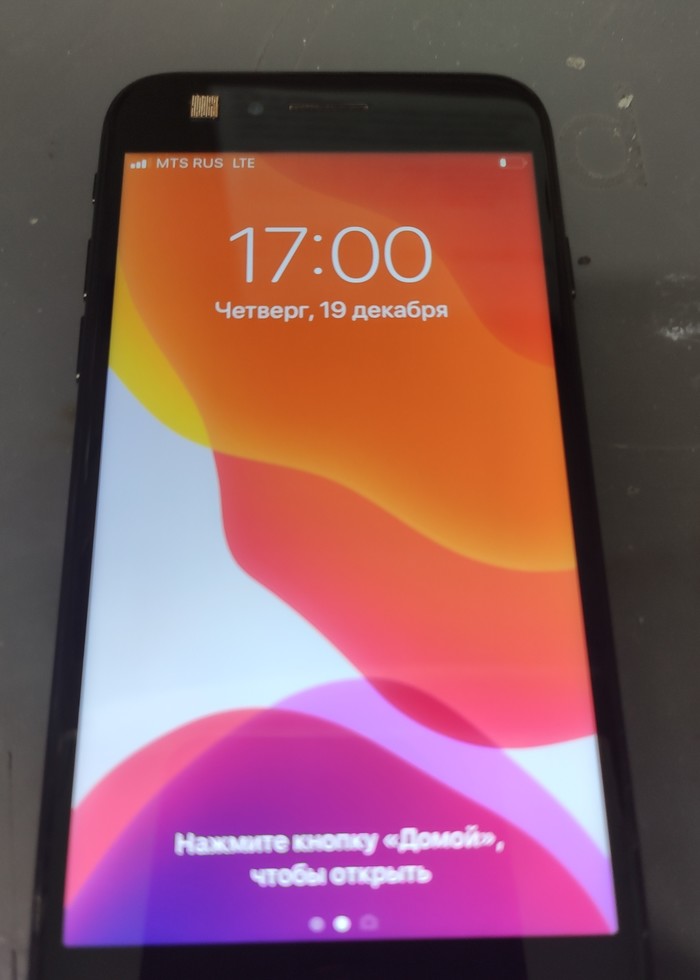

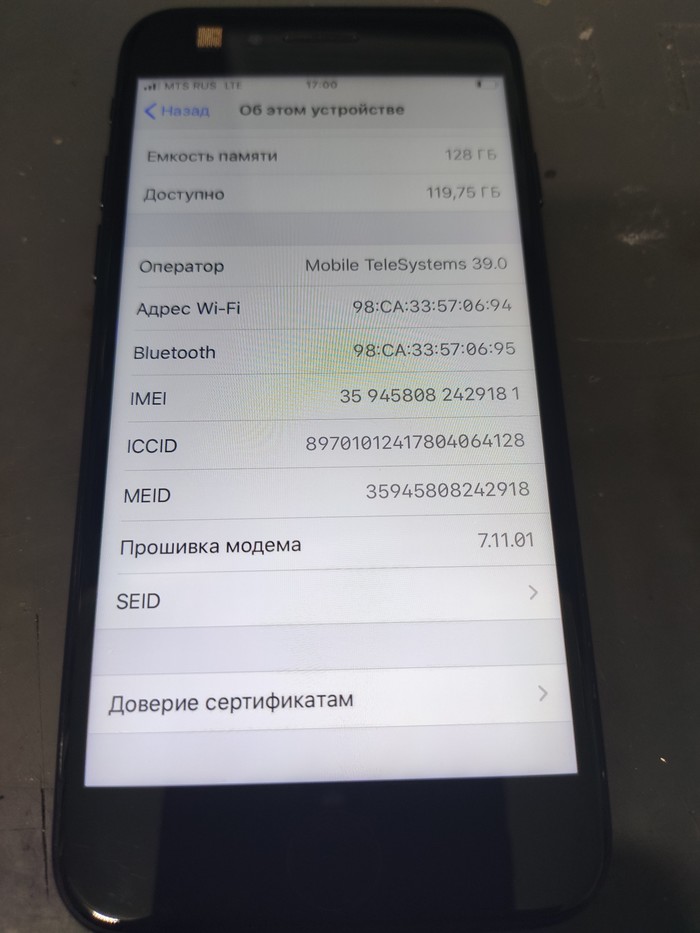

Телефон подхватил сеть, звонит и принимает звонки и т.д.. В настройках присутствует прошивка модема

На этом ремонт данного телефона был закончен, причиной неисправности стал контроллер питания модема PMD9645, но не всегда так везёт, как я говорил с самими модемами на семерках есть проблемы и в некоторых случаях подыхающий модем при прогреве начинает какое то время работать как надо и мастер думает, что устранил проблему, а на самом деле элементарно поднял прогревом модем с того света на пару дней.


Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

Всем привет, в ремонте планшет Samsung T311, принесли с жалобой не включается, не заряжается.
Подключил к зарядке, ток заряда по нолям, разбираем планшет, на батарее 4,29в, более чем достаточно для запуска.

Цепляем плату к лбп, потребление 0, жмём кнопку включения и блок уходит в защиту.
Прозвонив обвязку контроллера питания обнаруживаем "звенящий" конденсатор по одной из вторичных цепей питания.

Виновником может оказаться как сам контроллер питания, так и потребитель вторичной цепи, или пробитый элемент обвязки одного из них. Снимаем кп.

Зачищаем посадочное место

Вместе с кп ушло и короткое замыкание на линии которая была под подозрением, виновник найден, контроллер питания 8757-60,
Ставим новый кп, пробуем включать, старта нет, но и короткого замыкания при нажатии на кнопку тоже уже нет, вместо него потребление в 150мА с нажатой кнопкой и падает в 0 когда отпускаешь. Такое поведение часто говорит о неисправности микросхемы памяти emmc или её питании.

В ходе измерений все необходимые для работы emmc напряжения присутствовали, далее цепляем emmc к программатору z3x по isp, пробуем считать и, как и следовало ожидать, программатор нашу флешку не видит, будем менять.
Рядом с emmc находится бутер (проц+оператива) и модем и все они залиты компаундом, перегревать их лишний раз не стоит, чтобы не прибавить себе работы, поэтому решено флешку спилить, тем более никакой ценности она уже не представляет. Спиливаем emmc, чистим от компаунда и зачищаем посадочное место.

Следующий шаг - подготовка новой флешки. Загружаем новую микросхему в колодку программатора и перемещаемся за комп.

Стираем все разделы (не обязательно), делаем формат и обновление прошивки emmc (обязательно, можно конечно рискнуть, но есть большая вероятность в дальнейшем несоответствия версии загрузчика зашитой в rpbm разделе с загрузчиком прошивки и тогда прошить планшет не получиться), затем правим конфиги (конфигурацию разделов памяти) и записываем в соответствующие разделы необходимые для первого запуска файлы, скачаные с поддержки z3x..

После того как всё готово достаём подготовленную флешку и запаиваем на плату

Собираем планшет для первого включения, запускаем его в режим прошивки (в обычном режиме будет висеть на лого)

Шьем сервисной многофайловой прошивкой, например odin'ом, прошивку можно взять с 4pda.

После прошивки включаем и радуемся первому запуску

Но, рано радоваться, так как мы ставили новую флешку, то раздел efs в ней пустой и imei дефолтный.

Как следствие планшет не сможет пользоваться мобильной сетью, регистрироваться в сетях, и т.д..
Так не пойдет, будем исправлять.
Первым делом включаем отладку и получаем рут права, далее через Samsung z3x tool зашиваем бэкап efs раздела

Затем через BST правим imei на наш

После этой операции планшет получил свой заводской imei, зарегистрировался в сети, заработала мобильная связь и мобильный интернет

На этом ремонт данного планшета закончен, окончательно собираем и на выходе имеем полностью рабочий планшет с полным функционалом.

Всем спасибо, что дочитали до конца, удачных вам ремонтов.

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

Всем привет! В ремонте IPhone 7, пришёл с дружественного сервиса, который сложными ремонтами не занимается. Пришёл с такими симптомами: включается только с подключенной зарядкой, но не заряжается, нет индикации заряда, всегда отображается 1% зарядки акб, если отключить зарядку телефон выключается. Со слов клиента, телефон постоянно заряжался от автомобильной зарядки неизвестного происхождения, незадолго до поломки стал быстро разряжаться даже в режиме ожидания. В сервисе, куда клиент отдал телефон, ничего особенного не делали, подкинули шлейф, акб, ничего в поведении аппарата не поменялось, после этого телефон и попал ко мне, уже разобранный.

В принципе по опыту такие симптомы сразу говорят куда следует смотреть, но для самоуспокоения подключил плату к лбп, проверил потребление выключенной платы, а главное реакцию потребления тока на кратковременное нажатие кнопки включения, как и следовало ожидать скачок потребления был далёк от нормы и составлял 260мА, при норме 50-90мА. В этих случаях, причиной поломки является вышедшая из строя микросхема контроллера usb, больше известная как Tristar.

В Iphone 7 установлена микросхема 610A3B. До этого в айфонах начиная с 5s использовали такие контроллеры с маркировками 1610А1, 1610А2, 1610А3, все они совместимы и взаимозаменяемы между собой и с 610А3B, кроме контроллера Iphone 5 с маркировкой 1608А1..

Как и в Iphone 6s, прежде чем приступать к замене микросхемы, чтобы получить к ней полноценный доступ, нужно отрезать/отломать/отпаять мешающий кусок металической рамки защитного экрана, делать это нужно крайне аккуратно, припаяна она на обычный не легкоплавкий припой, рядом нанд, под правым краем рамки идёт антенный шлейф, под верхним краем мелкие стекляхи сколоть которые можно при любом неловком движении. С самой микрухой можно не церемониться, она нам больше не понадобится.

Теперь, когда ничего уже не мешает, снимаем микросхему

Зачищаем посадочное место

Ставим новый контроллер

Даём остыть, собираем, проверяем

Телефон включился без зарядки и показывает адекватный процент заряда

При подключении зарядки есть индикация, проценты зарядки растут, показания потребления и зарядки и телефона (от лбп) в норме.. На этом ремонт этого телефона закончен, всем спасибо!

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

Всем привет! Сразу оговорюсь, это перезаливка моего первого поста на пикабу и поскольку никогда до этого не публиковал посты на этой площадке, запостил её мимо сообществ и практически никто её так и не увидел, за исключением уважаемого gepka. Итак погнали:

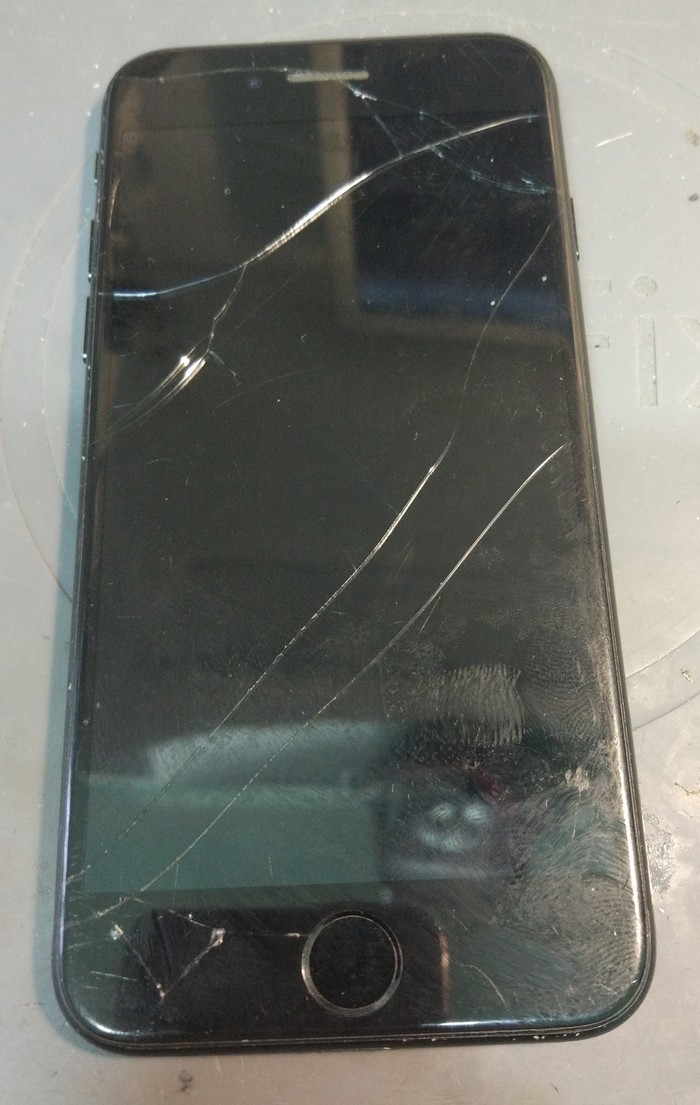

Частая проблема у аппаратов Iphone 7 и Iphone 7 plus, после падения или удара отсутствие звука в динамике, разговорном или на звонок, или на обоих сразу, также не работают микрофоны, не активны ярлыки громкой связи и не работает диктофон, в некоторых случаях телефон может долго загружаться и жёстко тупить.

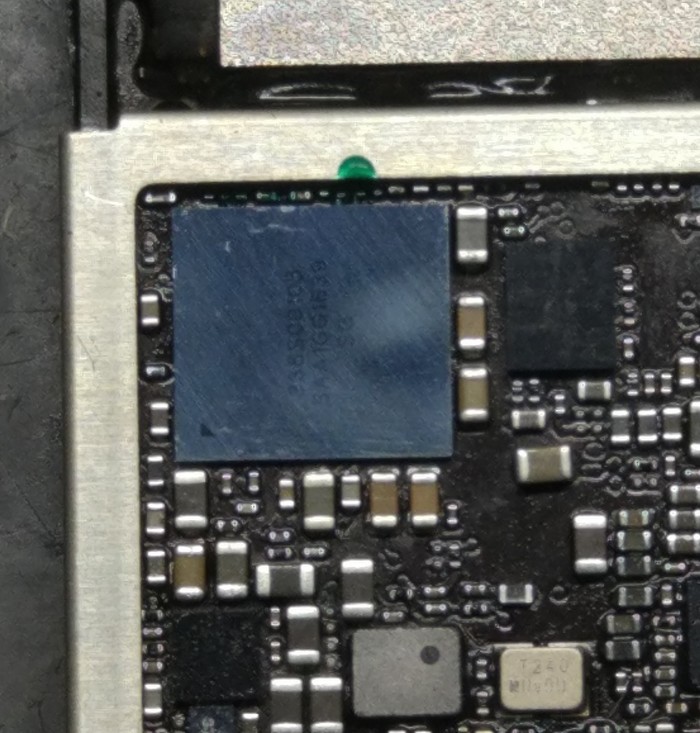

У всех этих неисправностей одна причина - отвал микросхемы аудиокодека, вернее сказать разрыв токопроводящих дорожек под микросхемой вследствии ее отвала.

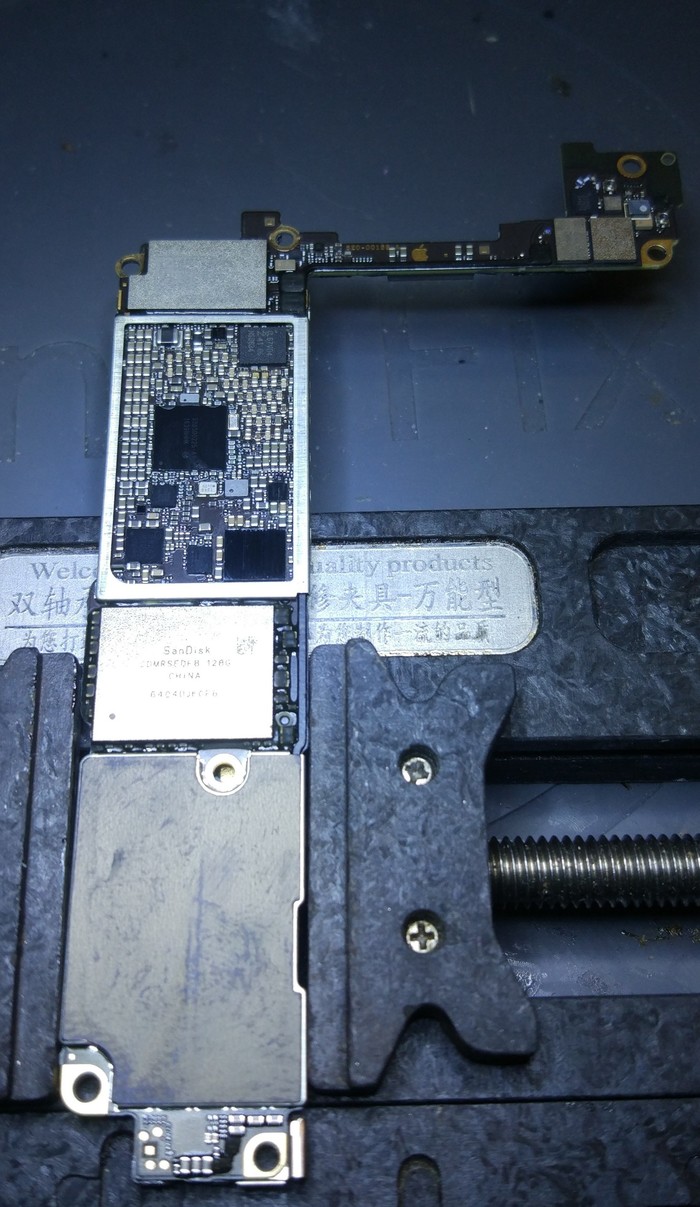

Снимаем микросхему аудиокодека

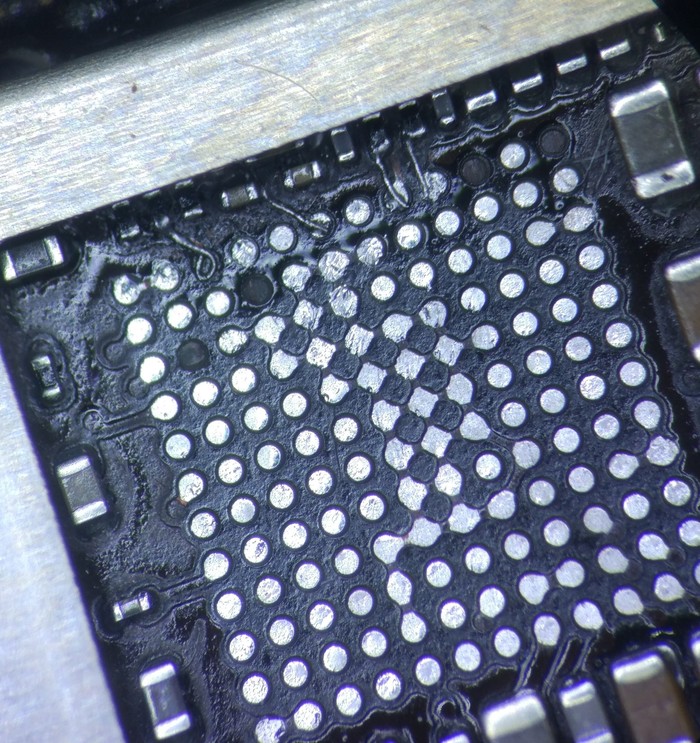

Зачищаем посадочное место и видим оборваный пятак внизу справа (остальные пустые, не используются). Путем прозвонки от элементов обвязки до соответствующих монтажных пятаков было выявлено два разрыва, из опыта известно что проблемными местами являются четыре дороги, поэтому помимо восстановления двух оборваных, были продублированы и две пока ещё исправных, так сказать на будущее)).

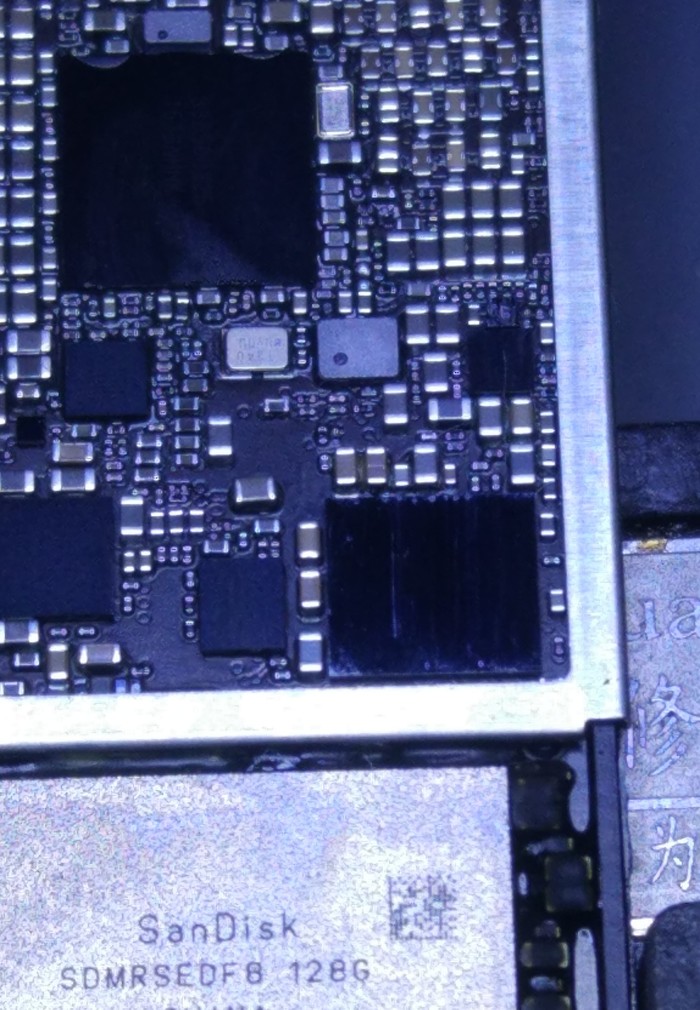

Заливаем "зелёнкой" и ставим новый кодек на место, сборка и тестирование аппарата, как итог все проблемы описанные выше ушли, телефон полностью исправен.

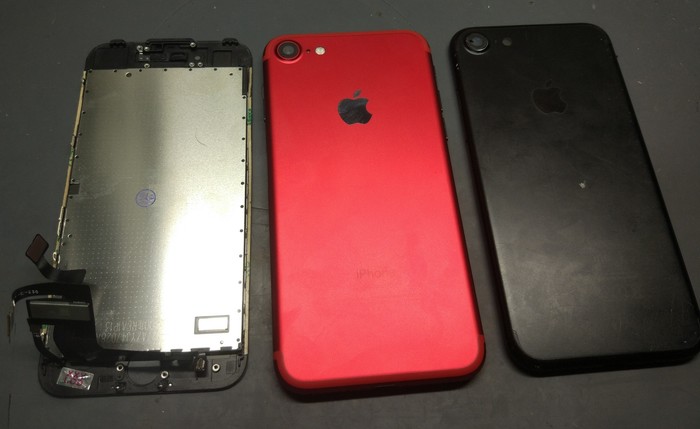

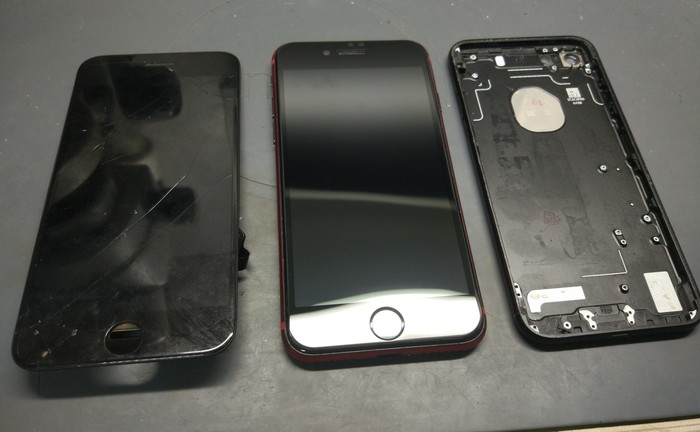

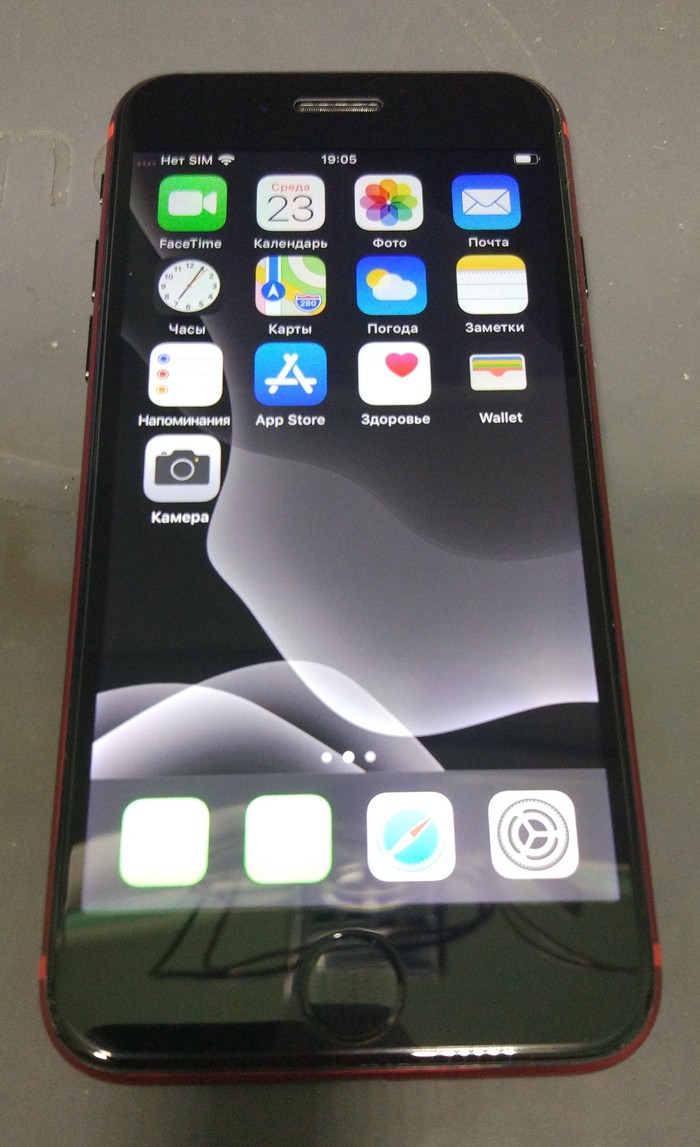

P. S.: Сразу был поменян дисплейный модуль и корпус телефона, клиент попросил установить красный корпус и оставить черные кнопки. В красном корпусе с черным экраном телефон смотрится совершенно по другому, очень нравится такое сочетание.

На этом ремонт был закончен, всем спасибо!

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

Всем привет! В ремонте Samsung A510F, больше известный как Samsung A5 2016, с вздутым акб и разбитым стеклом, но целым дисплеем. Поэтому речь пойдёт о замене/переклейки стекла на этом аппарате

Клеить будем как положено, на OCA, по заводской технологии.
Приступаем, отклеивать крышку мне не пришлось, потому как её до меня заботливо выдавил акб)), откручиваем винты и аккуратно отделяем корпус от средней части с платой и дисплейным модулем. Затем ещё аккуратнее расклеиваем дисплейный модуль от средней части.

Особое внимание при отклеивании модуля следует уделить верхней части дисплея (там можно повредить шлейф дисплея и тача) и нижней части стекла (можно повредить шлейфа на сенсорные кнопки, они к стеклу приклеены)

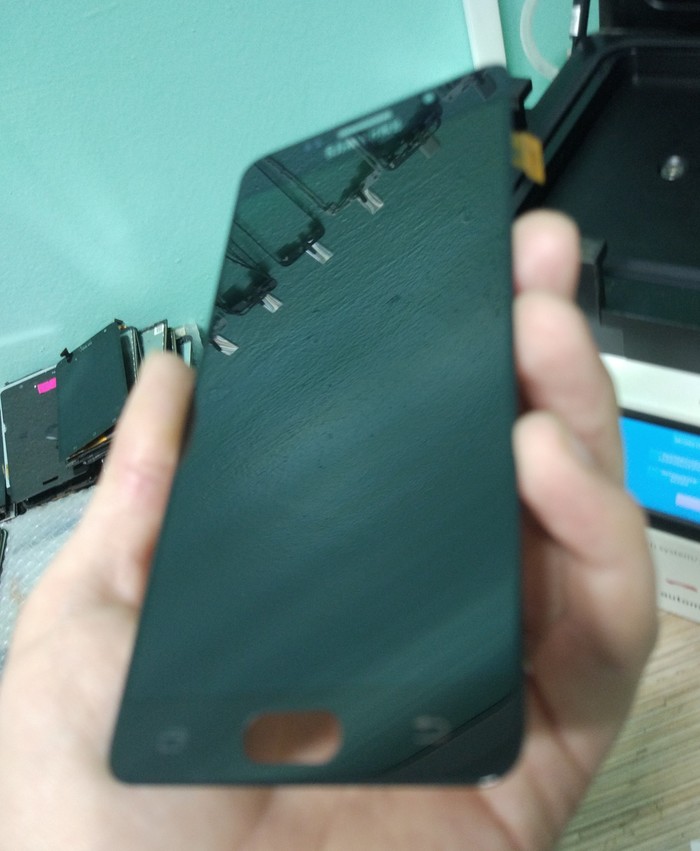

Если делать аккуратно и не торопясь, на руках имеем дисплейный модуль, устанавливаем его на сепаратор

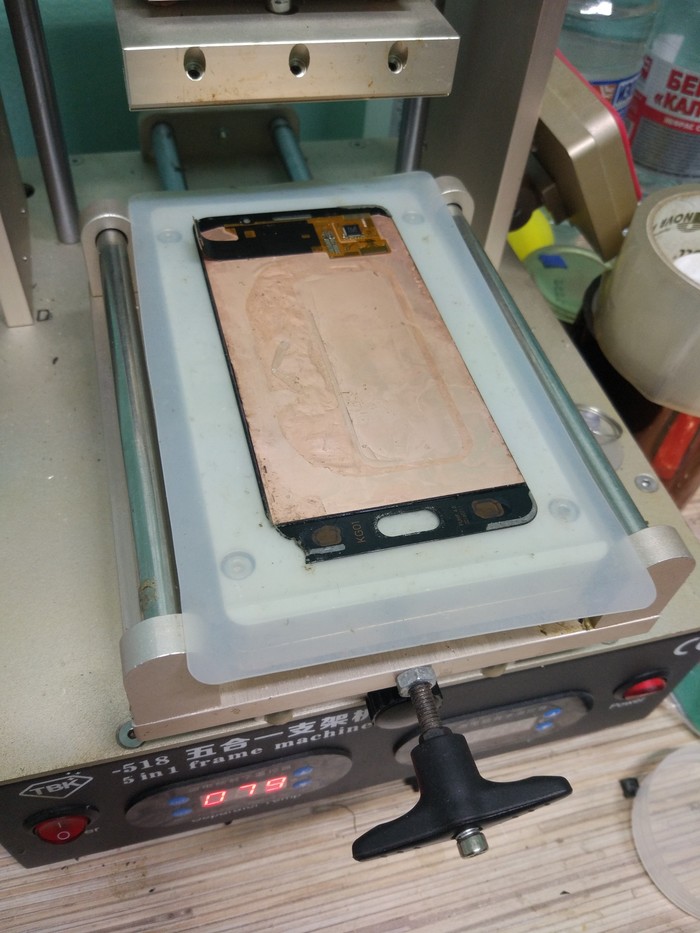

и специальной струной срезаем битое стекло

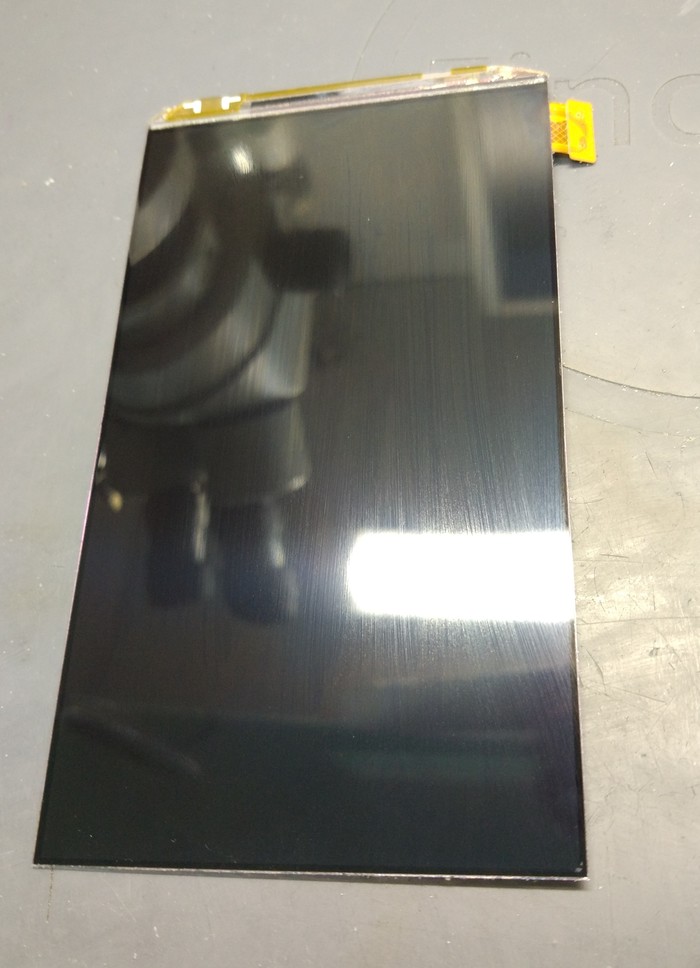

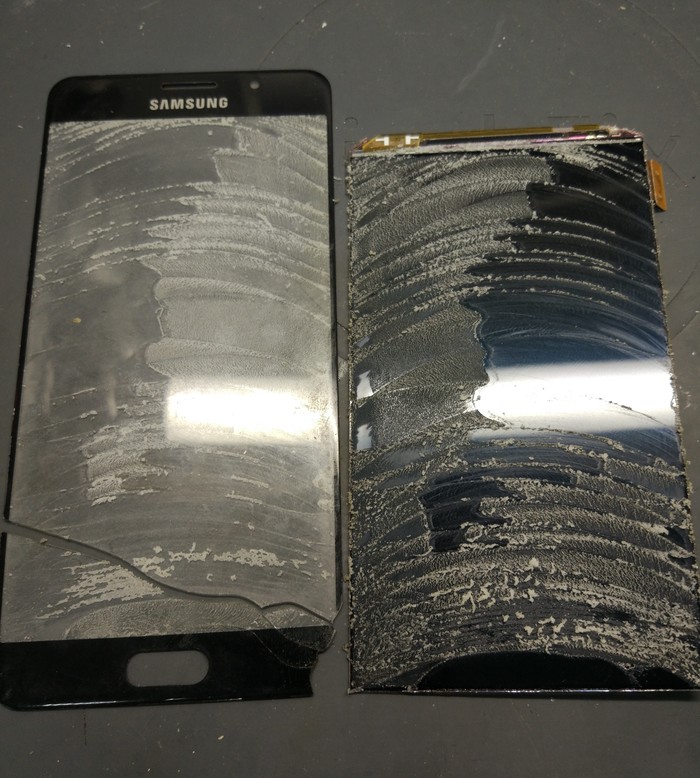

Чистим дисплей от остатков старого клея

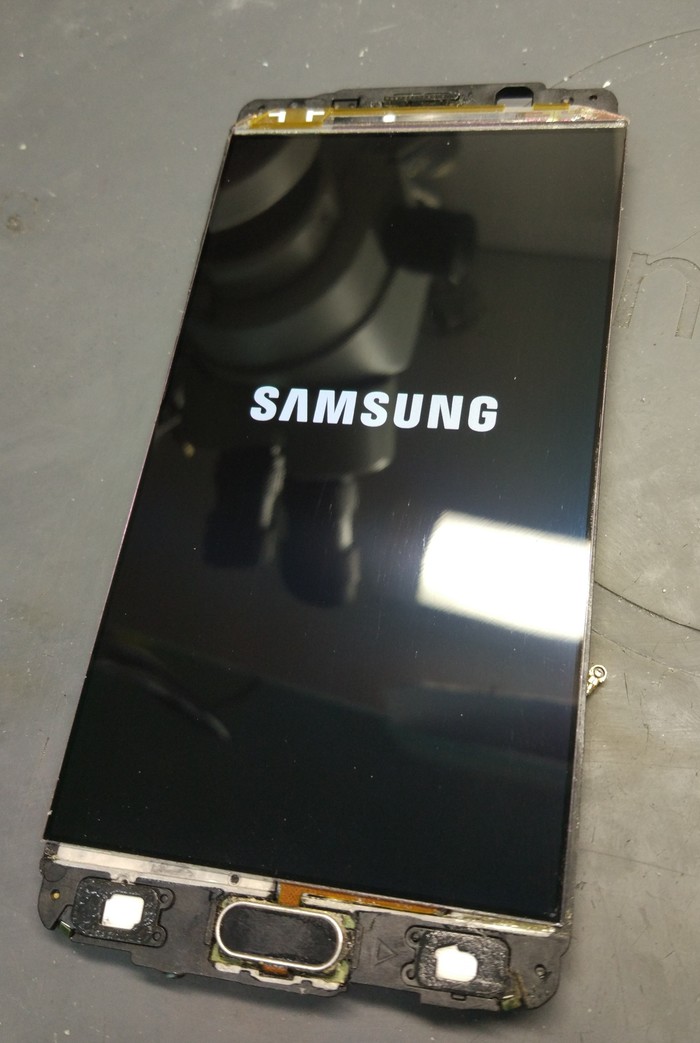

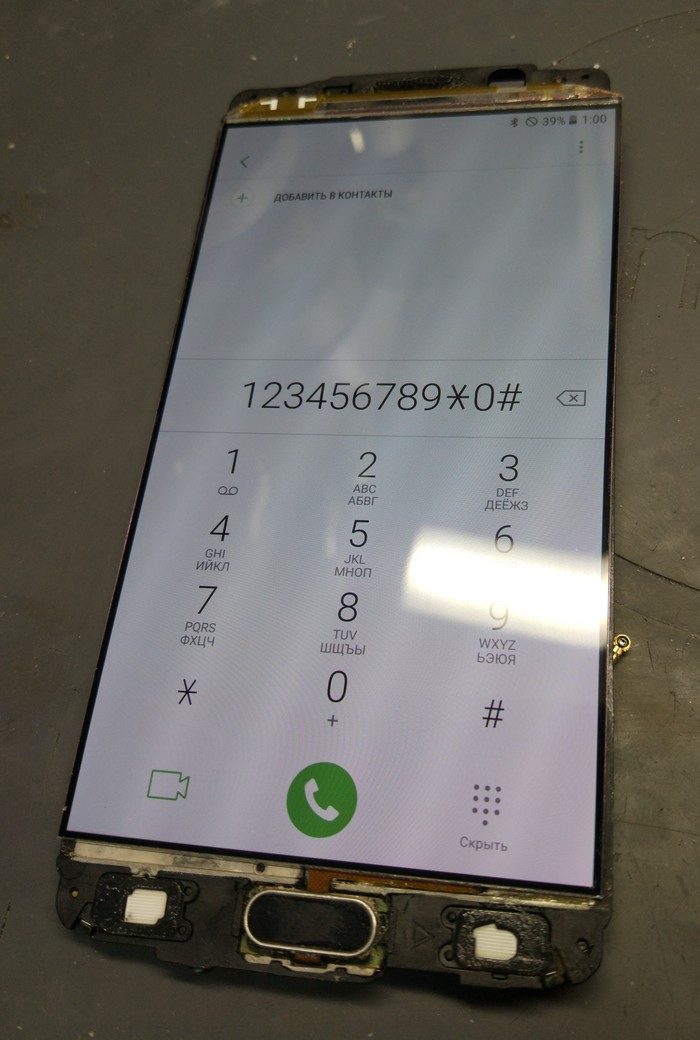

Подкидываем на плату, проверяем, всё хорошо 👍

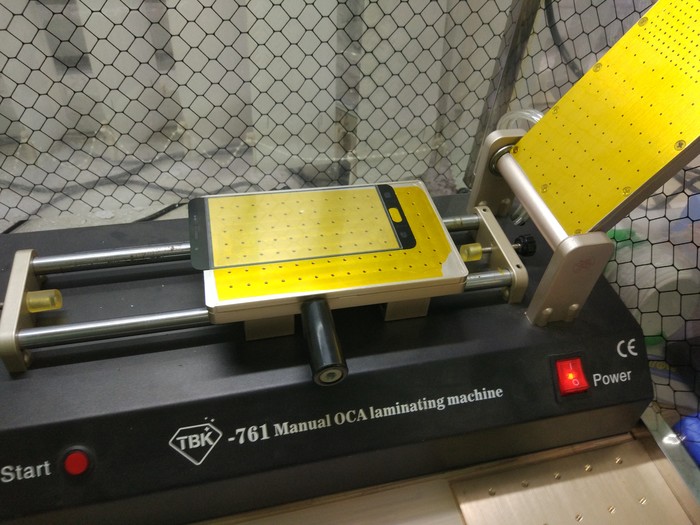

Откладываем дисплей в сторону, переходим к подготовке стекла, я наношу OCA плёнку (oca-клей, кто как привык) на стекло, знаю кто то предпочитает клеить её на дисплей, но мне так удобнее и привычнее.. Переносимся в антипылевую камеру и на специальном плёнконакатывательном станке накатываем на стекло плёнку

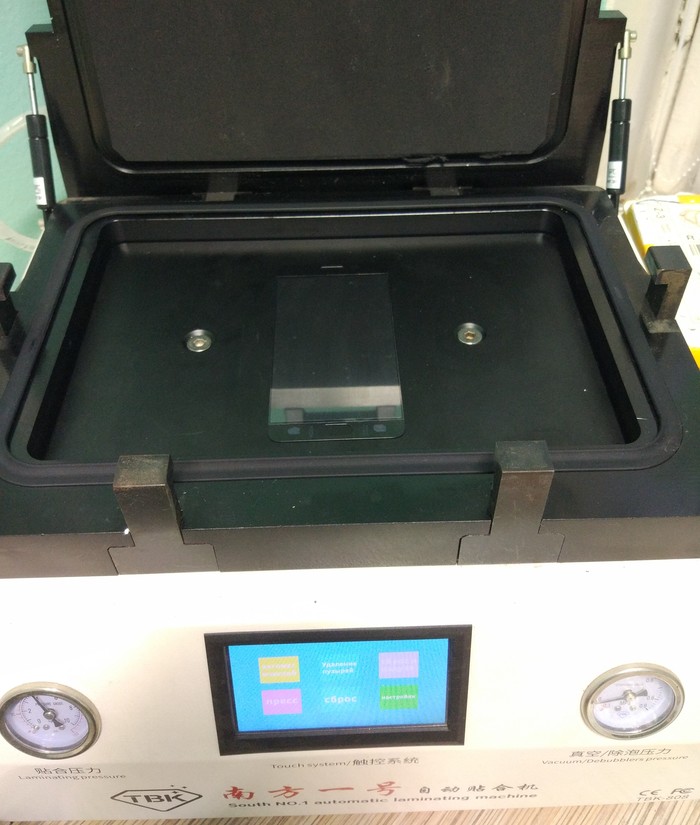

и отправляем его в ламинатор минут на 10 в режиме удаления пузырей

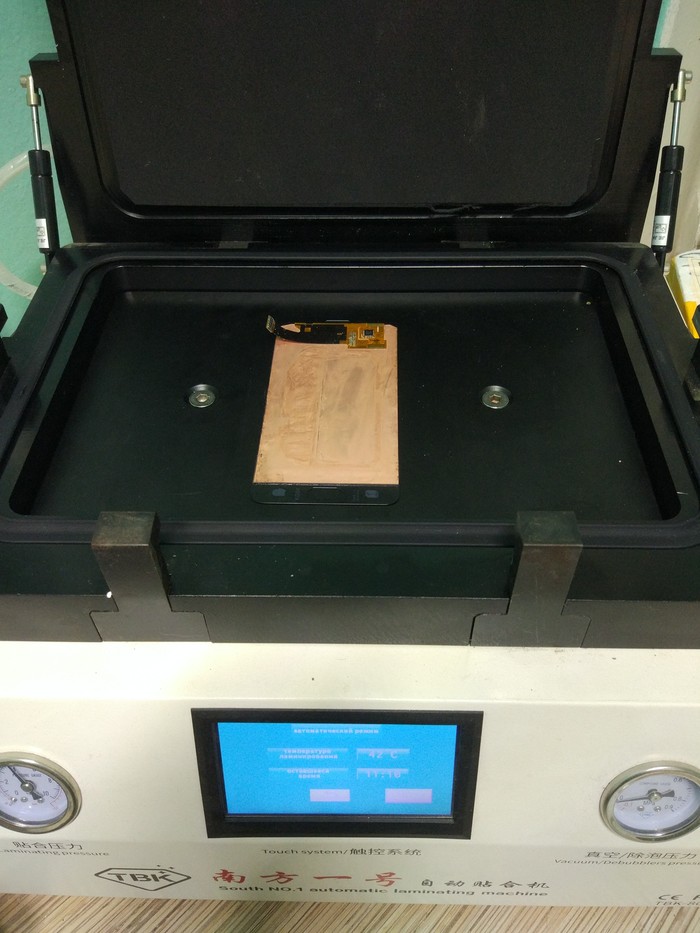

После этого достаем наш отложенный дисплей и в вышеупомянутой антипылевой комнате начищаем его, снимаем на стекле защитную плёнку с OCA и склеиваем дисплей и стекло, в качестве формы в этот раз я использовал среднюю часть корпуса телефона. Помещаем то что получилось в ламинатор на автоматический режим

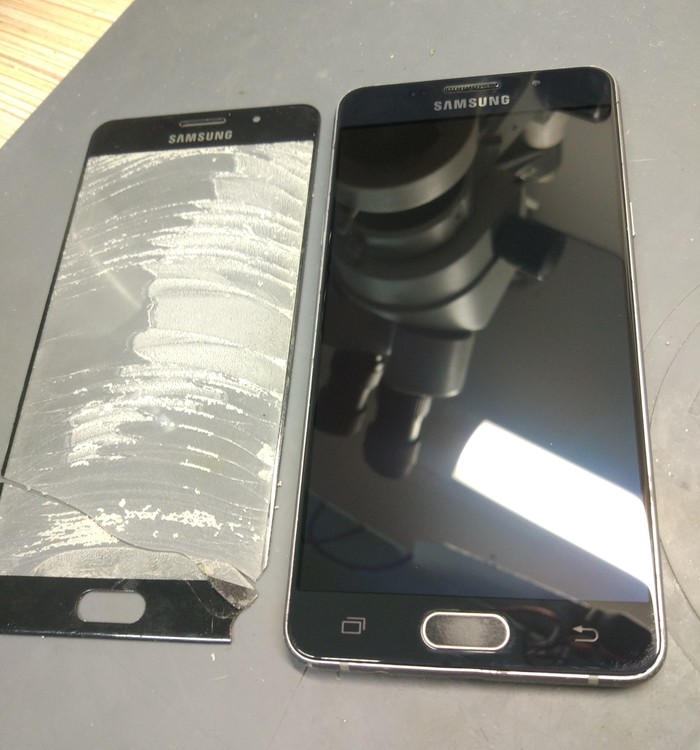

Спустя десять минут достаем и смотрим что получилось

А получилось что фокус на камере сфокусировался на отражении в дисплее)) На самом деле получилось идеально, ни пузыринки, ни пылинки.

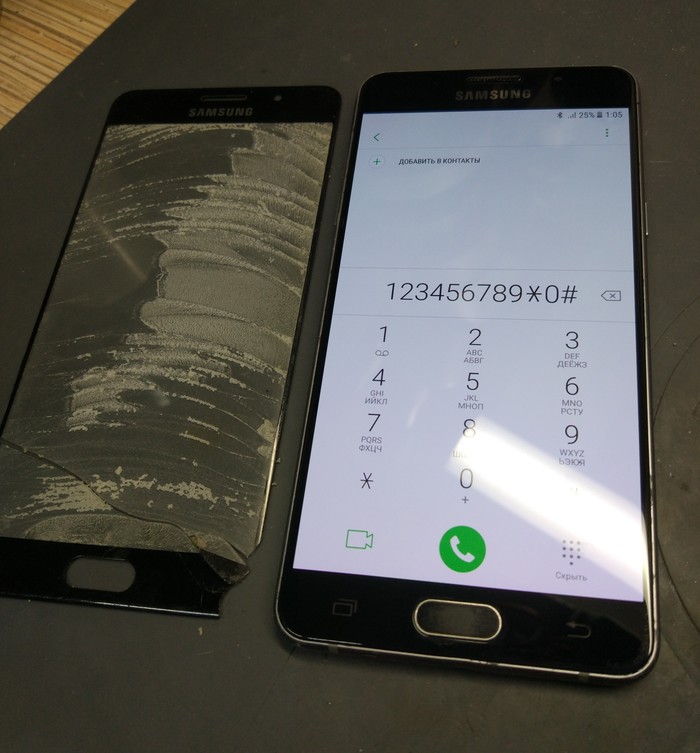

В обратной последовательности собираем телефон, проверяем

На этом ремонт данного телефона закончен, я доволен проделанной работой, а клиент доволен что у него остался оригинальный дисплей вдвое дешевле чем если менять модулем, что его и уговаривали сделать все районные модулеменяльщики.
Всем спасибо.


Контакты:
