А мы продолжаем(заканчиваем) собирать печку для обжига керамики. Для тех, кто пропустил начало:

Часть 1

Часть 2

Итак, сегодня у нас завершающий этап строительства. Собираем крышку, упаковываем камеру в...холодильник и изготавливаем "мозги" - терморегулятор.

Продолжаем расчленять холодильники:

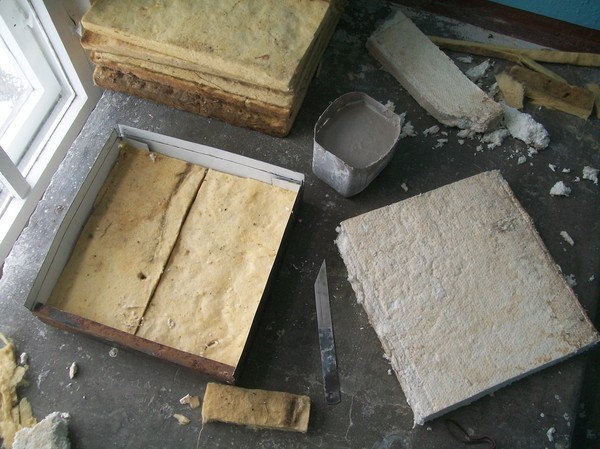

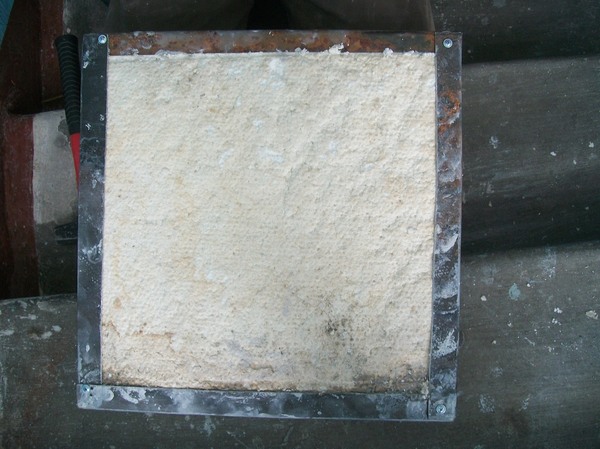

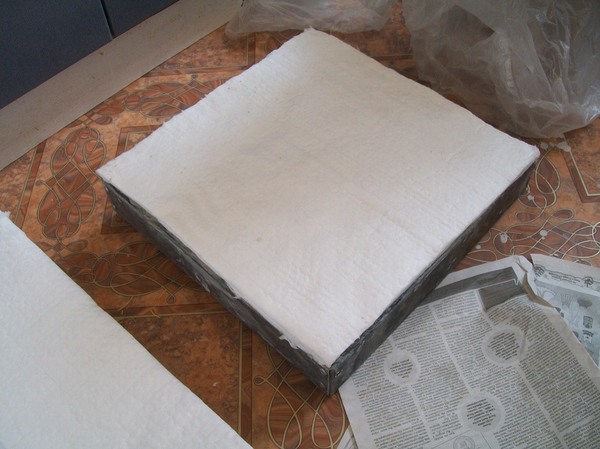

На самое дно конвертика кладем плиту из минваты толщиной 3 см. Потом муллитокремнеземистую плиту. Ну и сверху с помощью огнеупорной глины наклеиваем кусок нашей одеялки :)

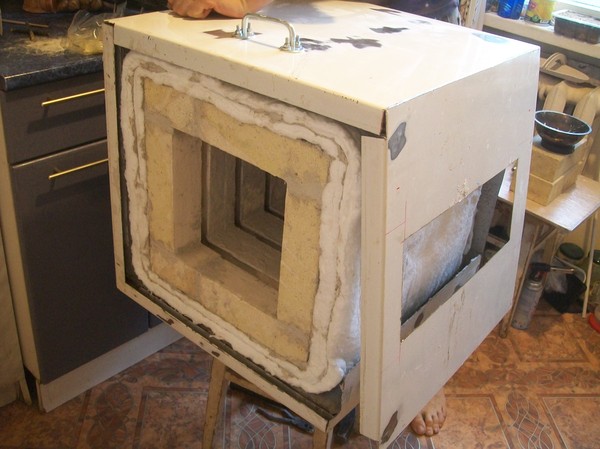

Упихиваем тело в короб. Для этого нам опять пригодятся плиты из минваты. Ими заполняем пространство между камерой и стенками. Лишняя теплоизоляция не помешает.

Вставляем спирали на их законные места. Ну и вот, выглядит это на данном этапе как-то так:

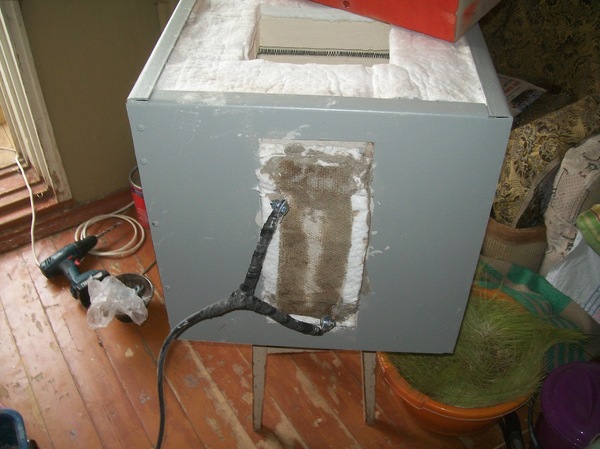

Соеднияем последовательно между собой спирали с помощью болтов. Заботливо изолируем с помощью одеялки и асбеста. Потом сюда встанет защитный кожух. Его краешек торчит на фото сверху(та красная хрень).

Ну что, наконец-то мы добрались до электронной части марлезонского балета. В нашем случае нам понадобятся:

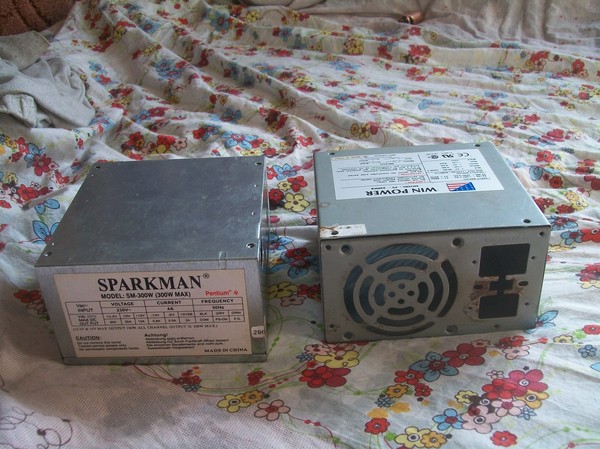

-два дохлых компьютерных блока питания(точнее их корпуса)

-блок питания на 10-12 Вольт(мы взяли от старого модема) для запитки вентиляторов

-кулер от процессора

-твердотельное реле

-терморегулятор

-ну и набор мелочей: разъемы, переключатели, провода...

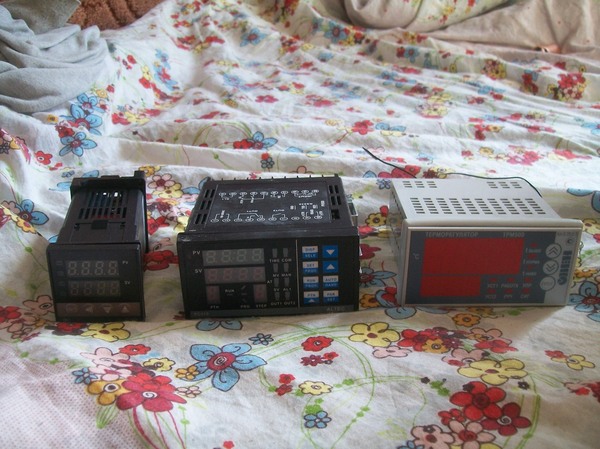

Терморегуляторы бывают разные. (Черные, черные, красные...)

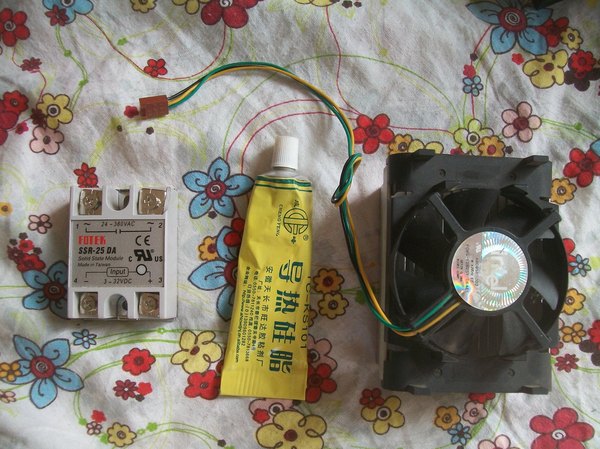

Реле, кулер и термопаста КПВТ-8 в китайском исполнении. Хотя мы не уверены, может зубная...

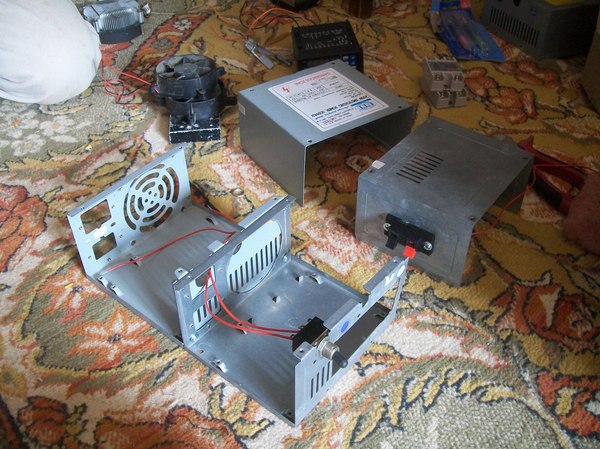

Соединяем два корпуса вместе, на фото видны приделанные выключатель и аудио-разъем, к которому будет подключена термопара.

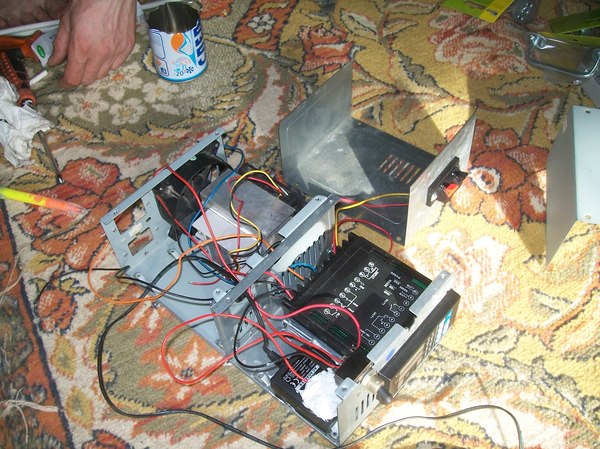

Размещаем в корпусе кулер с приделанным твердотельным реле, ставим вентилятор от блока питания на его законное место, приклеиваем на синюю изоленту силикон блок питания от модема, в вырезанное отверстие устанавливаем прибор.

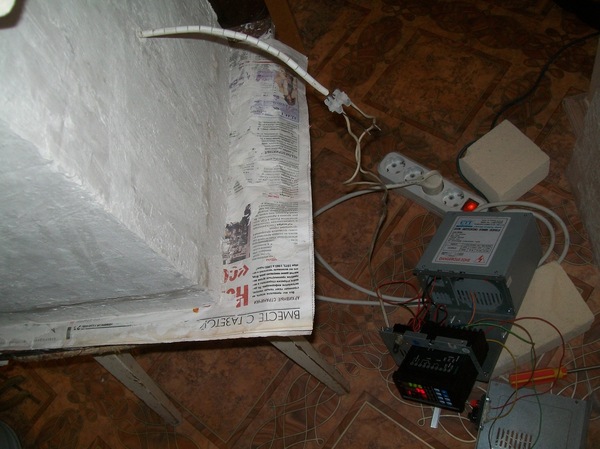

Тестовый запуск прибора совпал с просушкой камеры...правда уже другой печки :) Поэтому мы решили совместить приятное с полезным и запихали внутрь камеры ТЭН от электроплиты под управлением этого прибора.

Да, тут опять немного расчлененки....

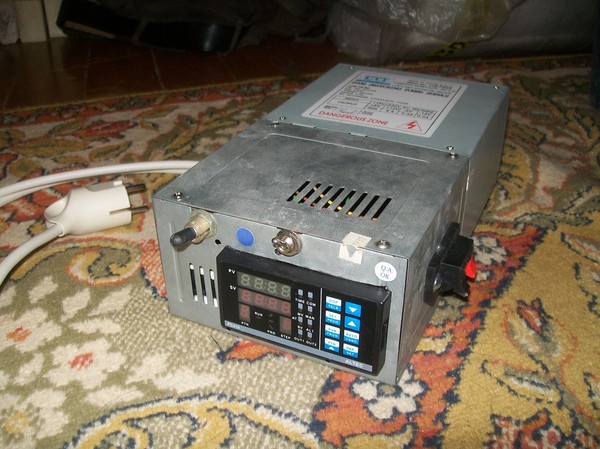

Ну и окончательный вид готового прибора:

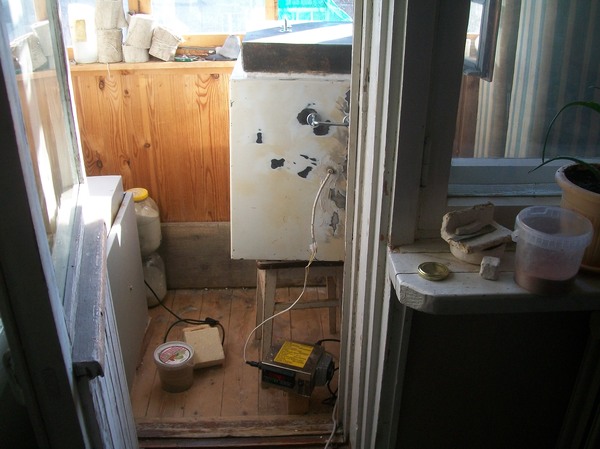

Ну и напоследок фотография прожига нашей печи под управлением...другого прибора. Да, мы чет не очень последовательны в постах, но какая разница, если печи одинаковые, а приборы различаются лишь терморегулятором :)

Кстати, не удивляйтесь, слева там тоже печь.

Ну вот и подошел к концу наш рассказ. Надеемся, что вам было интересно, познавательно и вообще. Конечно рассказ получился не очень подробный, если имеются вопросы - с радостью ответим в комментариях!

Привет, подписчики!(Как вас много! :))

В Части 1 вы увидели как собрать камеру печки для обжига керамики. Теперь мы покажем, как сделать нагревательные элементы и теплоизолировать камеру.

Нам понадобится 4 куска суперфехрали длиной 9,5м., диаметром 1,6мм. Такие спирали дадут нам 2кВт мощности. Также понадобится строительная шпилька с резьбой 8мм.(можно купить в обычном стоительном магазине), две гайки и две шайбы.

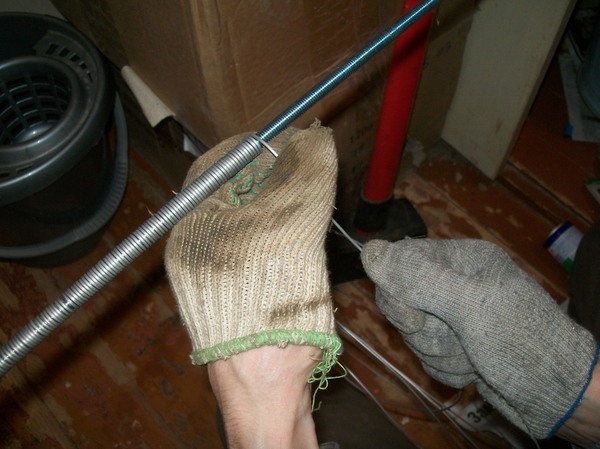

Зажимаем кусок проволоки так, чтобы торчал отрезок ~15см. И, зажав шпильку в тисках, медленно и печально наворачиваем спиральку виток к витку. Но!..

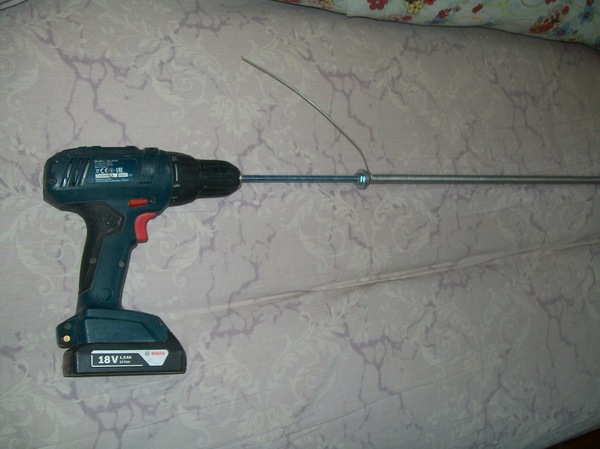

Возможно у вас есть шуруповерт :) И друг или подруга, готовые вам помочь.

Теперь один человек дает низкие обороты на шуруповерте, а второй направляет проволоку вот таким образом:

Второй конец шпильки нужно вставить куда-нибудь, чтобы он не болтался :)

Намотав спираль(не забудьте и со второй стороны оставить 15-20см), снимаем со шпильки(WD-40 вам в помощь :))

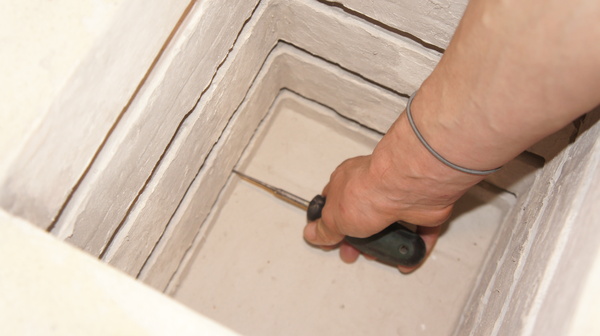

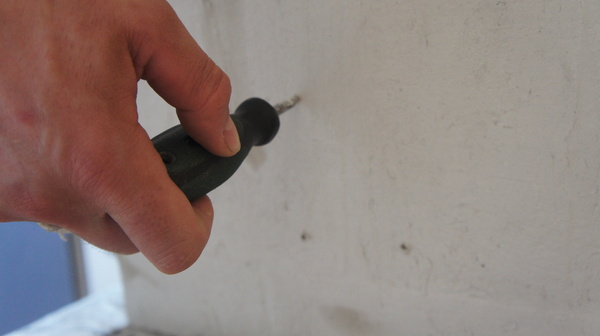

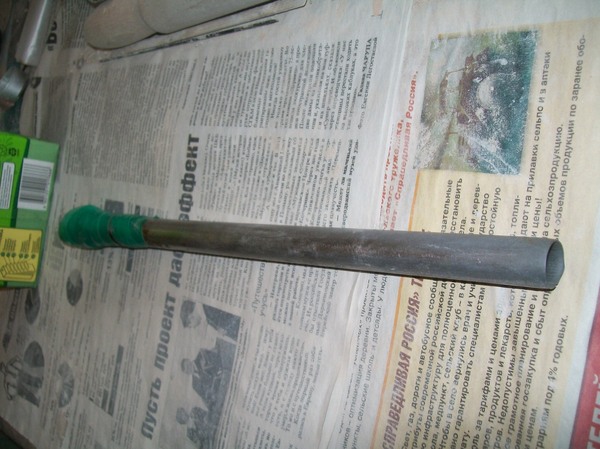

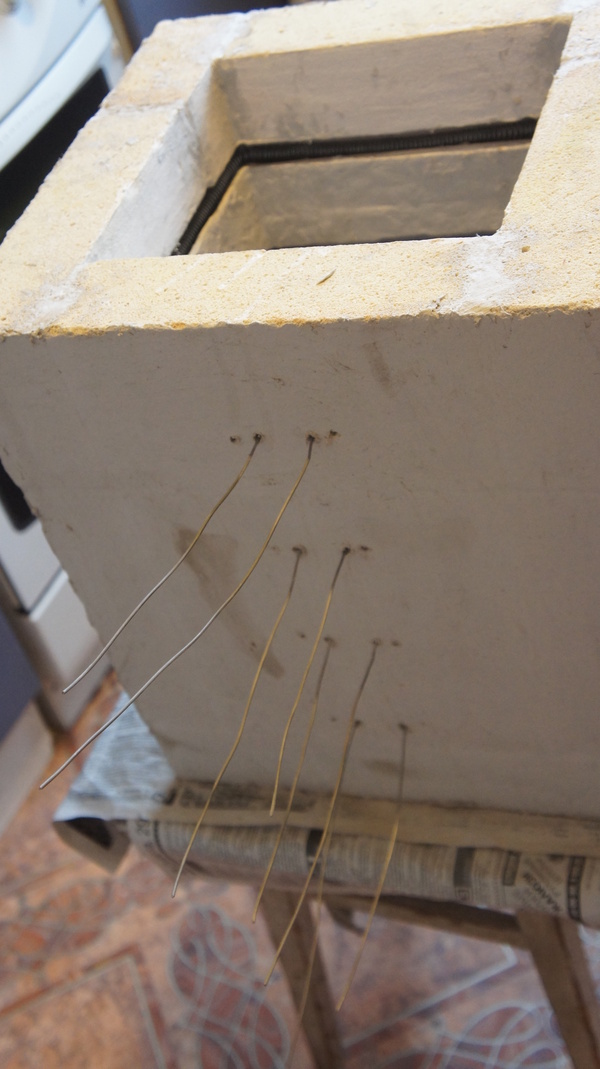

Теперь спирали необходимо уложить в пазы в корпусе печки. Но сначала проделаем отверстия для выхода проволоки. Вам понадобитя длинное шило, которое можно сделать из обычной отвертки.

Протыкаем по два отверстия в каждом ярусе на одной из сторон. Расстояние между дырками 3-4см.

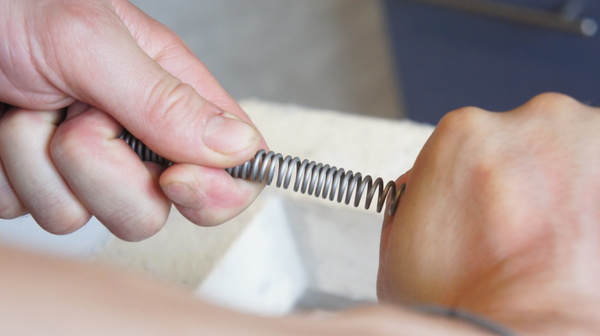

Подсчитываем полную длину паза для спирали. В нашем случае это 100 см. Вычитаем расстояние между дырками и растягиваем спираль на нужную длину. Стараемся сделать это равномерно, чтобы витки не касались друг друга.

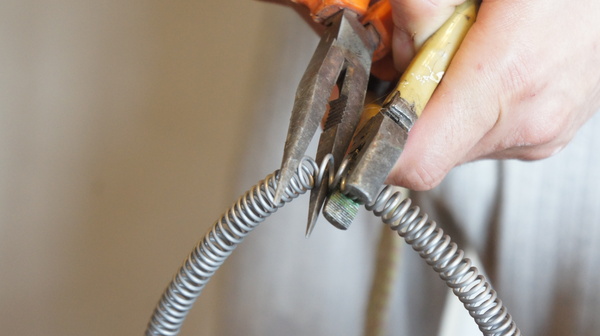

Теперь спираль нужно загнуть для укладки в паз. Сделать это можно с помощью двух пассатижей.

Проще всего рассчитать места сгиба так: отмеряем половину спирали и от этого места - половину одной стороны паза в одну сторону. Загибаем в этом месте. После чего сгибы делаются по размерам сторон паза. Проверяем, как спираль укладывается в нишу.

Вроде норм. Но если она где-то выгибается или не хватает - растяните или сожмите спираль. Хвостики конечно выправляем наружу. В результате должно выйти так(со всеми спиралями).

Мы слегка лажанулись сначала с расстоянием между дырками, поэтому их так много :)

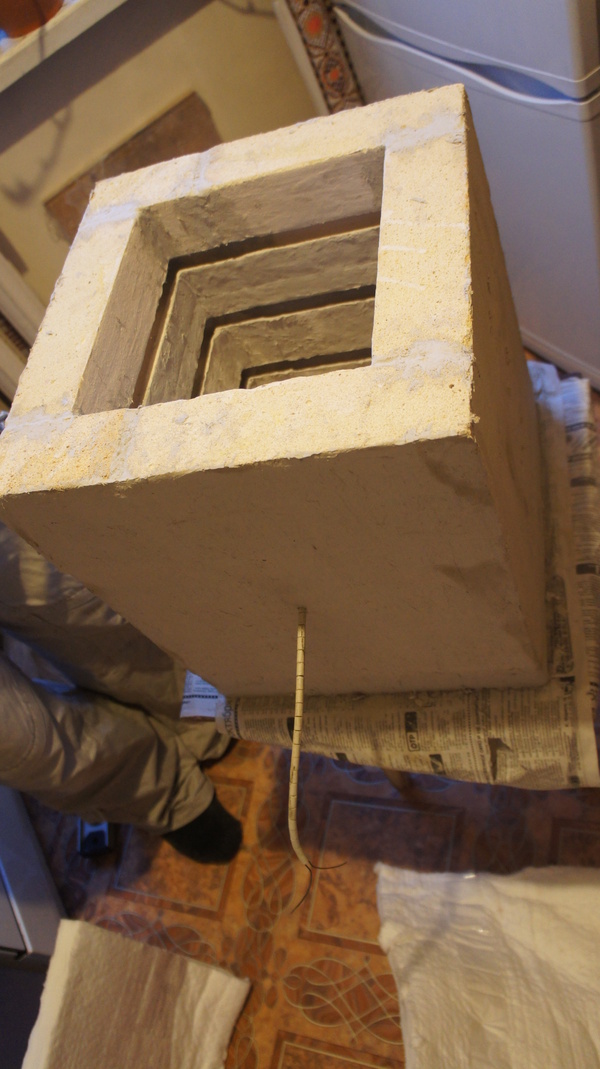

Если вам очень интересно, что происходит в печи в момент ее работы, а уж тем более если вы собираетесь всем этим управлять, вам необходимо будет ввести внутрь термопару. Проделываем дырку в середине камеры и расширяем ее сверлом.

Не забудьте примерить термопару.

Термопара должна уметь мерять температуру выше 1000гр. Можно взять платино-родиевую, она надежнее, но не очень дешевая. Нас задавила жаба и мы взяли хромель-алюмелевую. В принципе в зависимости от диаметра проволоки их можно использовать до 1350гр.

Ну а теперь... :)

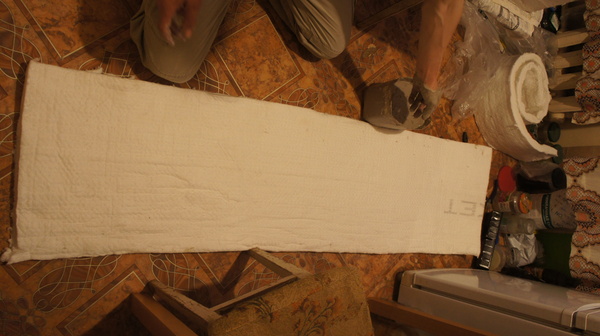

Вынимаем спирали! Ведь нам нужно сделать теплоизоляцию. Нам понадобится одеялко и подушечка. Термоизоляционное одеяло должно выдерживать температуру не ниже 1150гр. Можете купить например МКРВ или Cerablanket. Первое дешевле, второе удобнее.

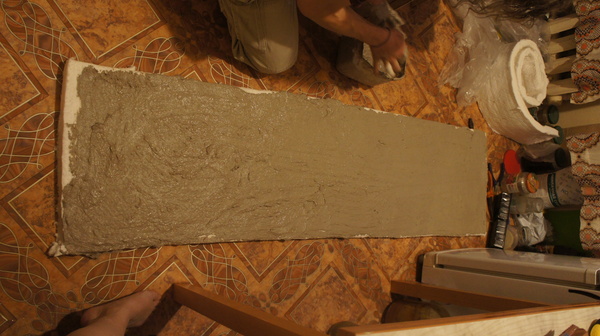

Так как нам второе досталось почти нахаляву, мы использовали его. Отмеряем длину, достаточную, чтобы обнять печку, с небольшим запасом. И обмазываем хорошо разведенной огнеупорной глиной. Не тормозите, сохнет быстро.

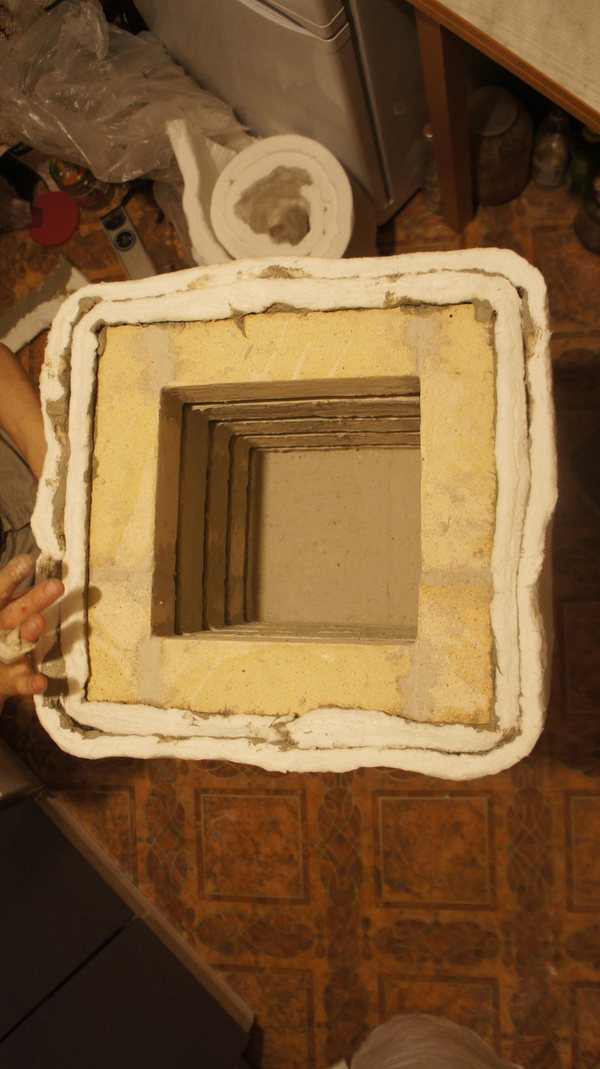

Обматывем, нежно прижимаем одеялко к телу печки и слегка похлопываем для лучшей сцепки. Делаем два слоя. Хотите - три.

Кстати, третий слой можно сделать уже из обычной минваты, выдерживающей 700-800гр. Это дешевле.

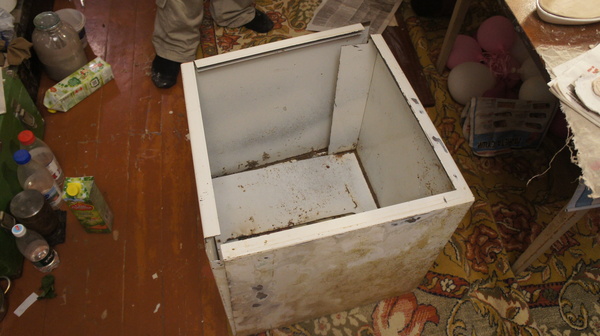

А вот теперь нам нужна шкурка холодильника. Это будущий корпус печки. Неказист, но с перспективами :)

Слабонервным не смотреть! Части тела!!! (Угадайте модель по запчастям :))

Осталось всего ничего: сделать крышку, разместить камеру в корпусе и изготовить терморегуляционный прибор. Всего лишь... :)

Спасибо за внимание!

Следите за постами, продолжение следует...

Привет. Обещанный пост про печь для обжига керамики своими руками.

Не секрет, что новая хорошая печь стоит как самолет...ну или чуть подешевле. А если мы ограничены в средствах, то у нас два пути:

1. Купить б/у печь по объявлению

2. Сделать своими руками.

Про первый путь мы вам рассказывать не будем, ибо он слишком сложен :) Расскажем про второй. Итак, нам понадобятся: легковесные шамотные кирпичи, огнеупорная глина, огнеупорное одеяло(не вздумайте под ним спать!), нагревательный элемент, пара китайских приборов и...холодильник!

Схема проста: собираем печь из кирпичей, вставляем туда нагревательный элемент, оборачиваем одеялом, запихиваем в корпус из-под холодильника и работаем с этой печью под управлением китайских приборов :) Может быть вы хотите немного подробнее? Ладно, так и быть!

1. Сборка нагревательной камеры.

Мы пользуемся печью с вертикальной загрузкой. У нее проще конструкция, и ее легче собирать. Делать камеру мы будем из легковесного шамотного кирпича. Обязательно легковесного! Просто шамотный не подойдет, если вы не готовы потратить на обжиг 200-300 кВт. Есть не так много магазинов, которые продают нужный кирпич в розницу, но в Москве, Питере, а также многих крупных городах, легковес вполне доступен. Марка кирпича ШЛ-0,4 или ШЛ-0,6. ШЛ-1,0 уже не подойдет — слишком высокая теплопроводность. Стоит такой кирпич от 75 до 130 рублей/шт. Но мы были жадными и купили б/у кирпич по объявлению за 30 р/шт :)

В общей сложности на печку объемом около 17 литров понадобилось 24 кирпича. Если вы хотите переплюнуть нас по жадности, можете изготовить кирпич сами. По желанию можем сделать еще пост об этом. Но допустим вы уже овладели кирпичом. Надо что-то с ним сделать. А сделать надо с ним вот что:

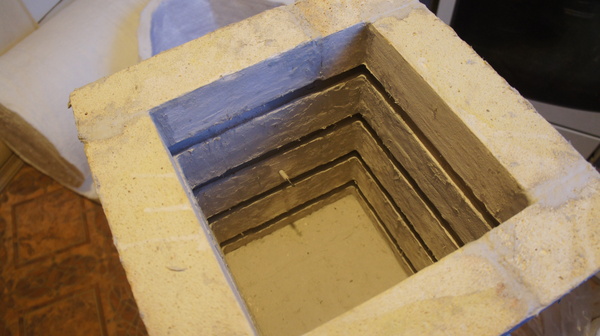

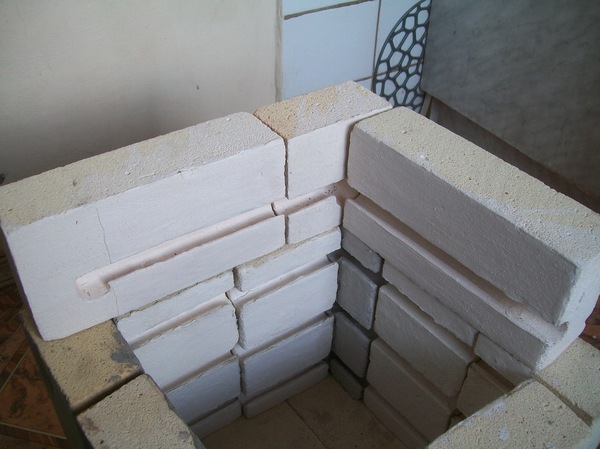

Рассмотрим получше верхний ярус

И нижний.

Кирпич посередине оказался вверх ногами, да :))

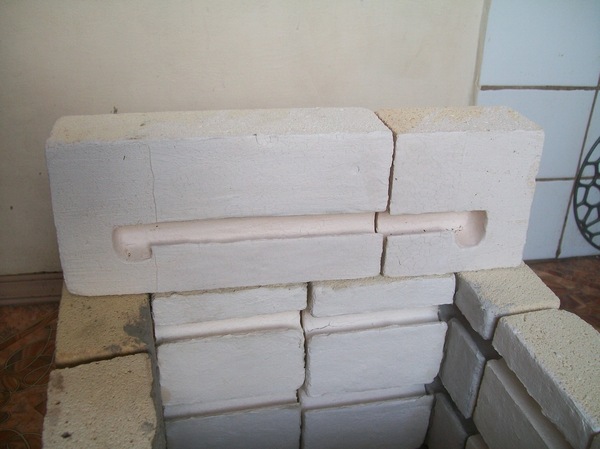

Как вы уже заметили, кирпичи имеют ниши, в них мы поместим нагревательную спираль. Понятно, что вы не сможете купить кирпич с готовыми нишами, их надо сделать. Но как? о_О У легковесного шамота есть замечательное свойство — он легко пилится, строгается и скребется. С помощью вот такого нехитрого приспособления, сделанного из куска стального карниза, вся работа по изготовлению желобов заняла всего 4 часа.

Тем, кто всерьез решит заняться сборкой данной конструкции, в комментариях можем дать линейные размеры и расчеты. После того как кирпич подготовлен, производим сухую сборку, проверяем, все ли сходится. Далее собираем камеру, скрепляя кирпичи между собой с помощью разведенной огнеупорной глины. Повторяю, огнеупорной! Например марки ПГБ или ПГА. Эту глину часто можно купить там же, где кирпич. Обычные строительные смеси для кладки каминов не подойдут из-за невысокой термостойкости(и огромной стоимости :)). Если у вас есть возможность добраться до старого, видавшего виды, пережившего не одну зиму и лето, советского асбестового шнура, то это вообще прекрасно. Снимаем с такого шнура внешнюю оплетку из плотных асбестовых нитей и добираемся до асбестовой мякотки.

Если ее разбодяжить в воде и уже туда намешать глины, то такая смесь позволяет гораздо лучше соединять между собой кирпичи.

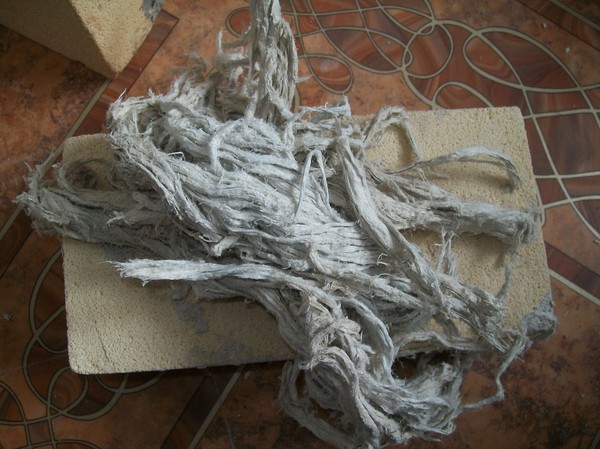

Это асбест.

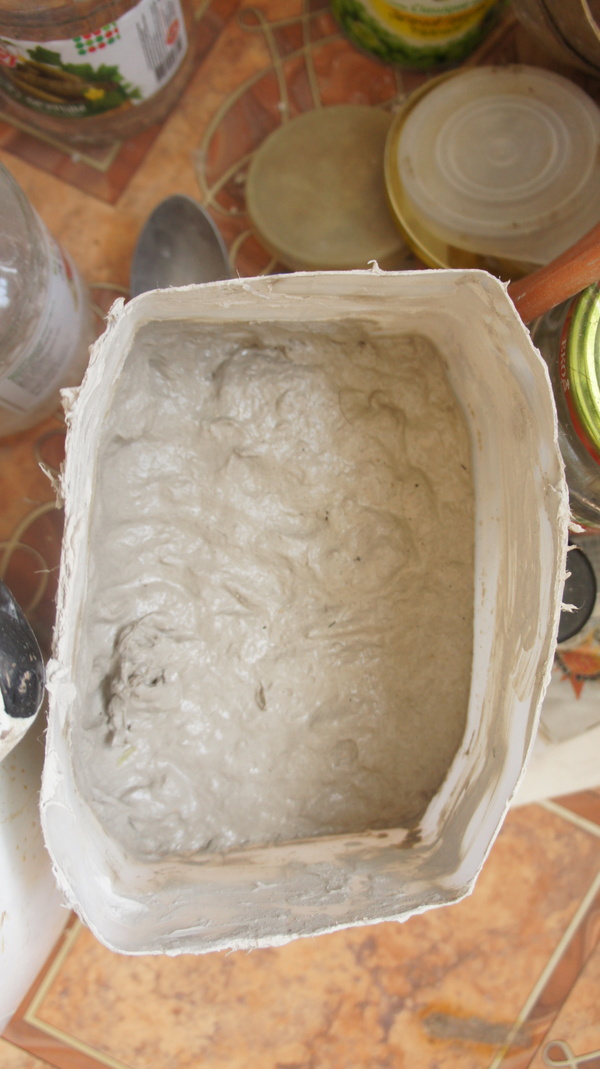

А это уже глина+асбест. Ммм, вкусняшка!

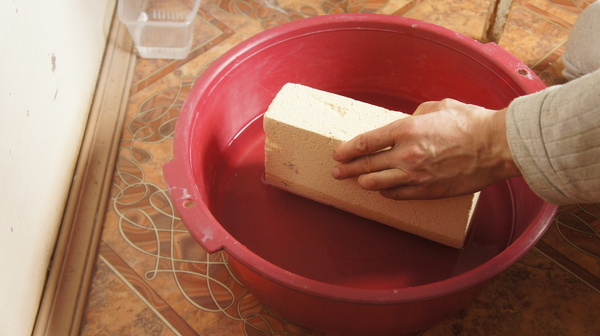

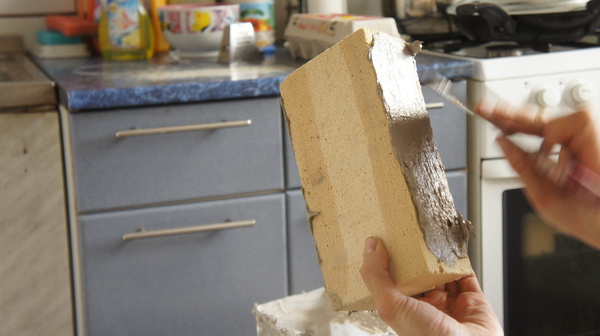

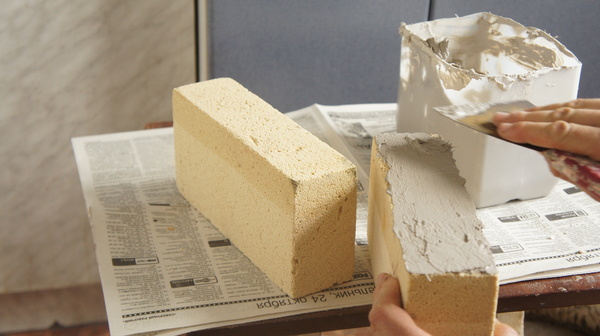

Кирпичи перед сборкой смачиваем в воде для того, чтобы была хорошая адгезия(то есть взаимопроникновение материалов), чтобы глина не отвалилась от кирпича :)

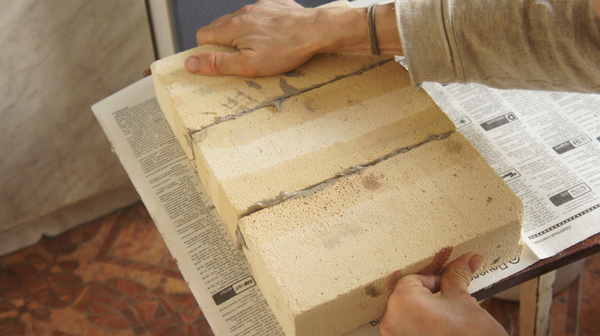

Ну и слепляем.

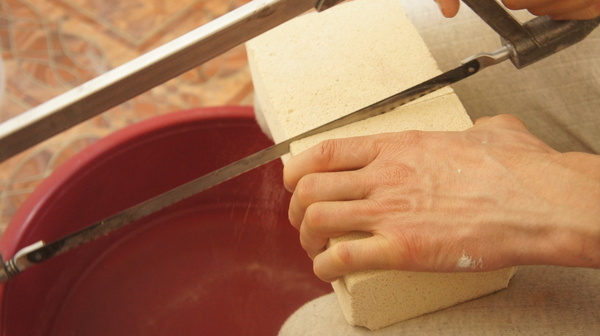

Кирпичи хорошо пилятся, если надо)

Вот мы собрали дно. Аналогичным образом собираются стенки печки. Дно и все швы промазываем нашим раствором, чтобы кирпичи не истирались во время эксплуатации.

После сборки даем глине засохнуть, так что собирайте камеру там, где не придется ее перемещать с места на место. Хорошо, если есть возможность направить внутрь камеры тепловентилятор, тогда камера будет готова для дальнейшей сборки уже через 1-2 дня. Пока сохнет глина, займемся изготовлением корпуса и нагревательных элементов. (Продолжение следует...)

Пока кружка из поста номер 1 сушится и ждет своей очереди на обжиг, предлагаю посмотреть, что случается с изделиями, если их покрыть ангобами и глазурями. Ангоб - это шликер(жидкая глина)+пигмент. То есть цветная жидкая глина, которую наносят кисточкой на уже высохшее изделие, но еще не прошедшее обжиг(ну чаще всего так).

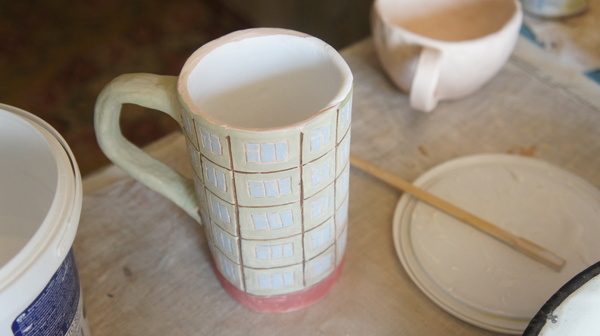

Пивная кружка-дом как раз покрыта ангобом.

"Фу,фу, какая бледная!" - можете воскликнуть вы. Но самое интересное, что ангоб проявляет свой цвет под прозрачной глазурью. Супер-зеленым он конечно не станет, но цвет будет значительно ярче. После утильного обжига(первый обжиг без глазури), надо покрыть изделие со всех сторон глазурью. Внутрь просто заливаю белую и резко выливаю обратно. на стенках остается слой глазури. И даже видно край, где выливала :)

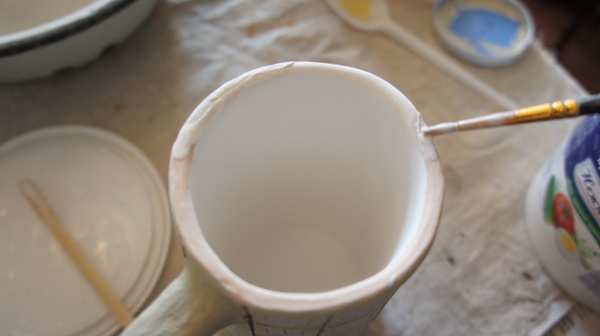

Ободок подкрашиваю кистью. Тут надо уточнить, что глазурь не размазывают по изделию, как краску, а скорее накладывают. Глина быстро впитывает воду и глазурь превращается в порошок на поверхности изделия. До обжига это часто выглядит как неаккуратные ляпухи, но поверьте, глазурь отлично растечется.

Снаружи наношу слой прозрачной глазури. До обжига она выглядит белой.

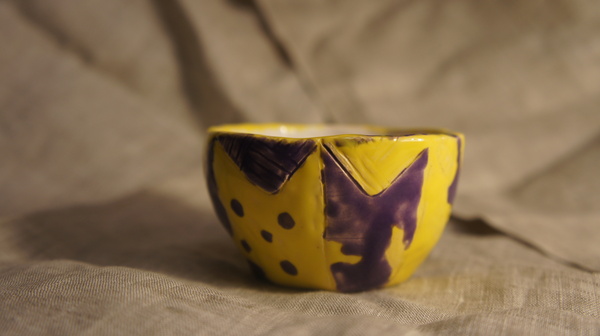

Покажу еще одну чашку, которая сейчас в работе. Она покрыта желтой глазурью. Вот она-то  будет ярко-желтая после обжига, белая внутри. Люблю потеки оставлять как они есть.

Так, эти две красотки пока в очереди на глазурный обжиг. А в качестве фото результата покажу самую свою первую кружку-дом, с которой все и началось. Захотелось привнести в унылые будни чего-то яркого и красивого.

Да, я не профи, извините. Не строитель :) Зато цветок(кактус?) в окошке!

В следующем посте соберу разные свои изделия, помимо кружек-домов! (Если это интересно)
