Dinamitry

Всех приветствую)

Собственно данная карта была куплена на авито под ремонт.

Продавец указал что карта запускается, ошибка 43 и все.

Ну посмотрим…

Сразу видим паяную флешку биос. На всякий случай позже запишу свой проверенный дамп.

Снимаем охлад и смотрим:

Даже термопасты нет) на нем нарисована галочка, будем надеяться, что видеочип живой…

Чипы видеопамяти стоят из разных партий…это не хорошо.

Далее делаю замеры сопротивлений и вижу КЗ по видеопамяти:

Это прям плохо. Но учитывая что менялись чипы видеопамяти, посмотрю ка я под них:

Все понятно) Надежда что гпу жив ещё есть.
Снимаю все чипы видеопамяти и замеряю сопротивление ещё раз:

Отлично. Контроллер видеопамяти скорее жив чем мёртв. Но даже если он не пробит по питанию, это совсем не значит, что с ним не может быть проблем.

Далее нужно проверить все чипы проверить, отреболлить и припаять на место.

Такое сопротивление до самсунга вполне себе не плохое.

Далее прошиваю биос:

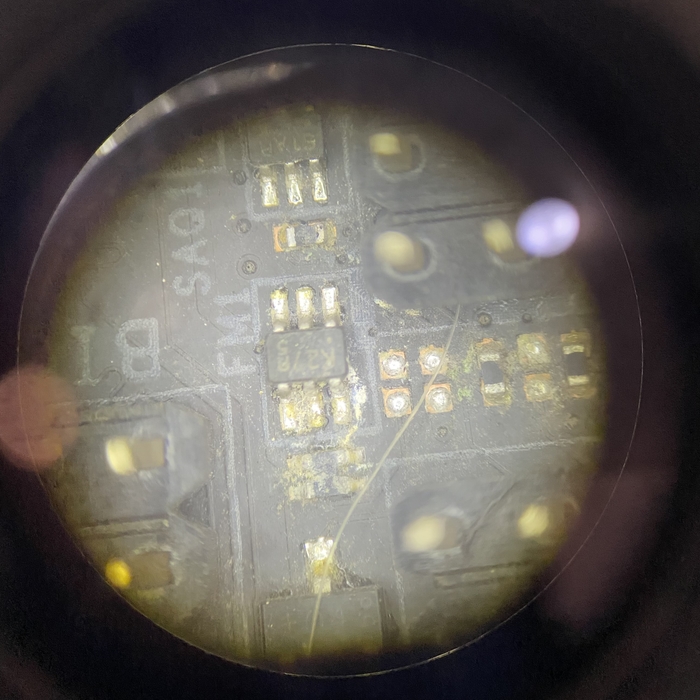

После припаивается флешки на место, обнаружил перебитую дорожку (резистор это я убрал, что б осмотреть повреждение):

Уж не знаю, мой косяк или нет, но восстановить 2 минуты:

Затем, ещё раз всё проверяю и делаю тестовое подключение к ЛБП:

ЛБП в защиту не ушёл, потребление для этой карты нормальное, значит проблем с питаниями нет. Можно подключать в тестовый стенд:

И ожидаемо видим зависание платы на посткоде B2.

Он сообщает о том: что не может проинициализировать устройство в слоте PCI express. Проще говоря - неполадки с видеокартой.

Но если немного подождать, то плата проходит инициализацию, зажигается монитор, но изображения естественно нет. Это нормальное поведение для 10й линейки с неисправной видеопамятью… ИМХО

Дальше запускаем программу матс и смотрим отчёт диагностики:

Ошибки по каналам A1, A0, B1.

Вариантов появления ошибок тут несколько, включая дохлую память.

Но я сначала решил более внимательно осмотреть плату и как оказалось не зря.

Под первым чипом снесён резистор:

Под вторым трещина на керамическом конденсаторе:

Возле третьего чипа резистор не припаян с одной стороны. Опять же, может я косякнул когда пятаки оплёткой зачищал, может другой чел…

Восстанавливаю все это:

И после всех проделанных работ, видеокарта наконец-то ожила:

Как мы видим, никакой 43 ошибки тут не было.

Можно сказать, что с этой картой повезло, потому что сейчас что продают под ремонт - хлам) наёпка на доллары.

Такие дела.

Москва.

Всех приветствую.

Первая часть тут

Вторая часть тут

В общем особых новостей нет.

В ПВЗ было написано две претензии. На первую не отвечали, на вторую ответили что все вопросы и претензии слать в boxberry.

Странно да?

В boxberry около двух-трех недель я ждал ответа на претензию, и дождался: общайтесь с авито доставкой, так как с ними заключен договор-оферта.

Почитав эту оферту, я понял что действительно авито несет ответственность за мой товар.

Это какой-то идиотизм! Сотрудник ПВЗ отдает заказы кому попало без проверки документов, а авито должен за это отвечать? Прикольно.

Но авито тоже ничем помочь не может, или не хочет. Всё общение проходит в чате поддержки.

Там мне только и говорят что ждут какого-то ответа от службы доставки с 09.02.2022...

Последнее что им ответили это то, что они уточнят где находится мой заказ и со мной свяжутся)

Ну пусть уточняют..еще пару лет...

В общем здравый смысл мне подсказывает, что никакой компенсации я не получу.

Авито хотели сделать крутой сервис для доставки заказов и безопасности платежей, а получилось как всегда...

Ну вы поняли.

Всех приветствую)

Краткая предыстория, насколько я ее помню:

У клиента ноут перестал реагировать на кнопку.
Отдал в сервис, сказали что взорвался хаб, заменили, чето ещё делали, но он так и не заработал. Вернули.

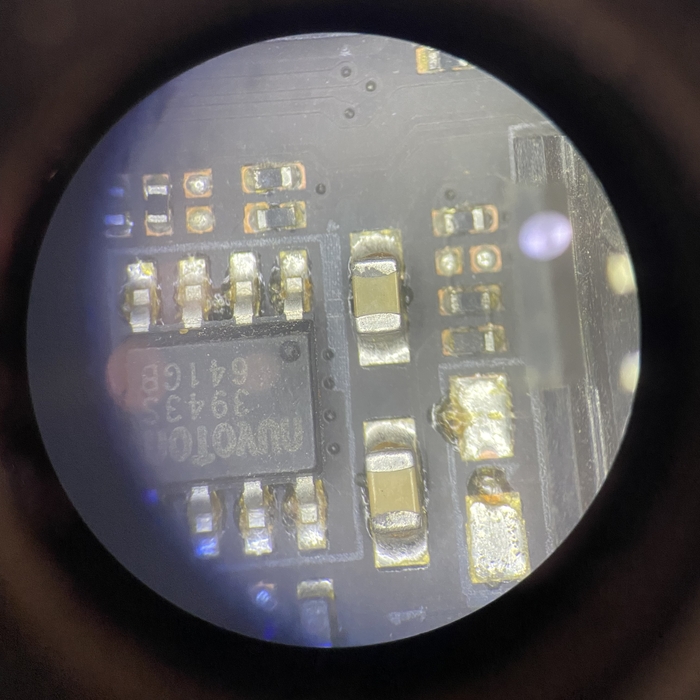

Под скотчем с загадочной надписью видим это:

Хаб, какой-то контроллер, конденсатор и что-то похожее на LDO- регулятор.

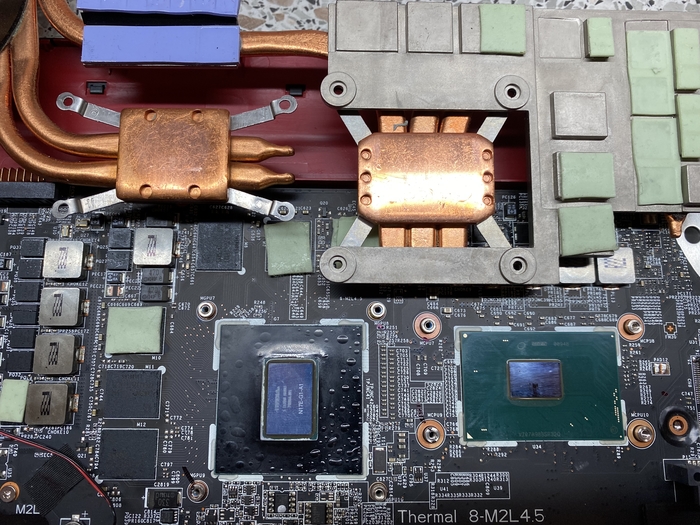

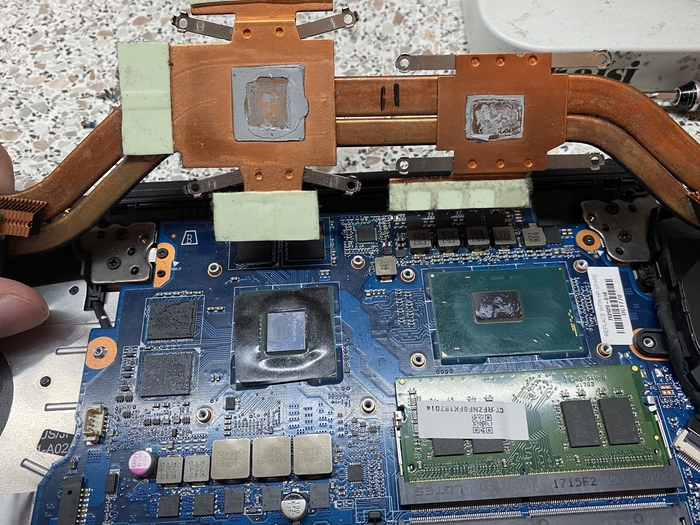

Снимаю радиатор, а там:

Чисто) ни капли термопасты, видно сколы на кристалле ГПУ, пузыри на изоляторе ГПУ.

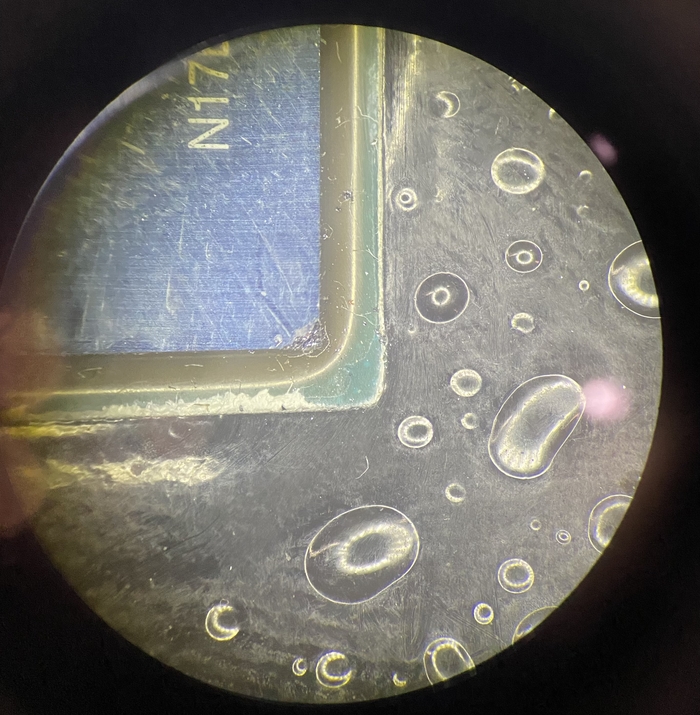

Скол ГПУ под микроскопом:

Довольно серьезный. Работоспособность ГПУ 50/50.

Но пока не починим - не узнаем.

Так как в сервисе меняли хаб, проверяем его:

Видок у него конечно так себе. Скорее всего б/у припаяли.

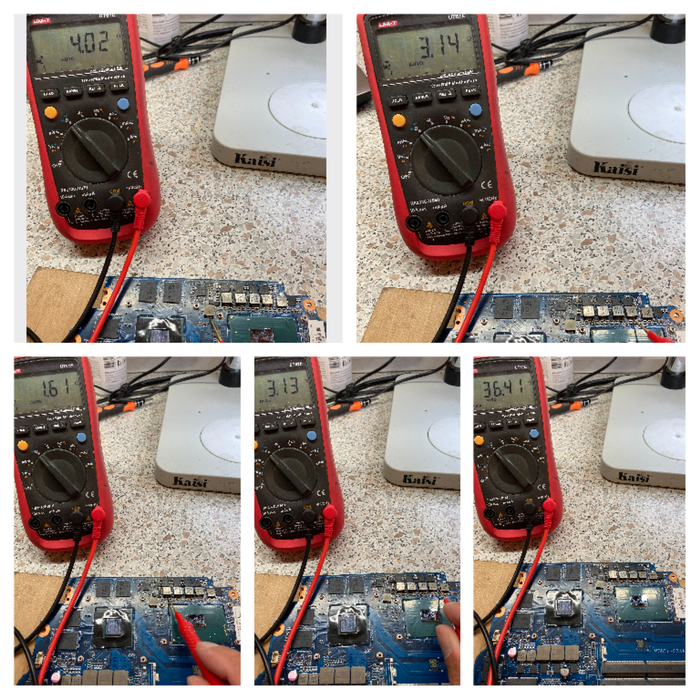

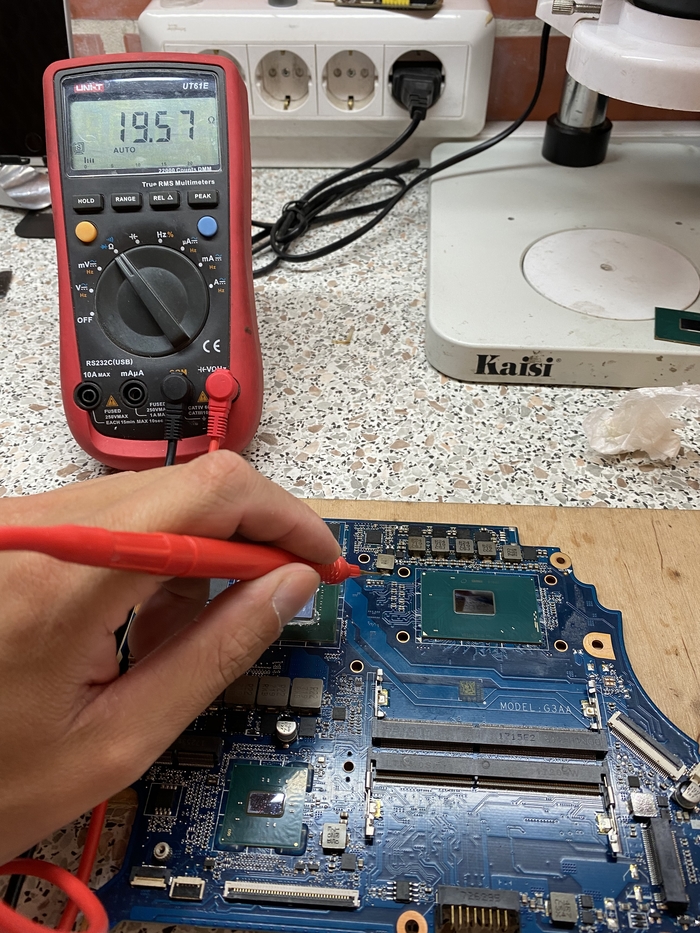

Повреждений платы или заниженных сопротивлений я не выявил, значит можно попробовать включить плату.

Но к сожалению кроме горящей индикации ничего больше нет.

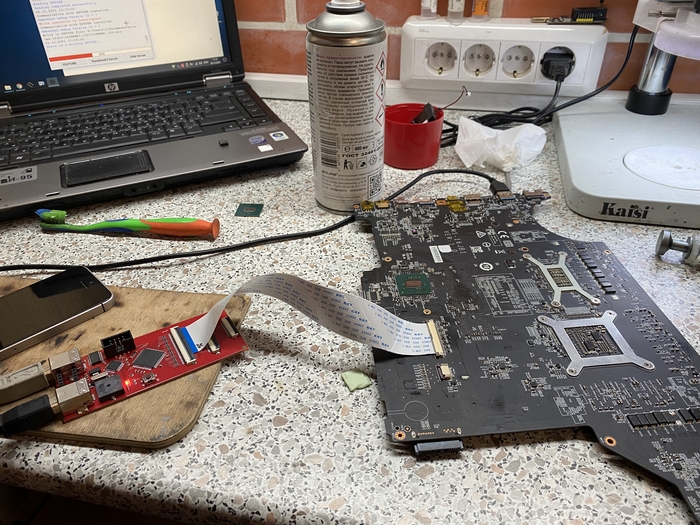

Первым делом прошиваю биос и мультиконтррллер, что б их сразу исключить, так как неизвестно что там прошито:

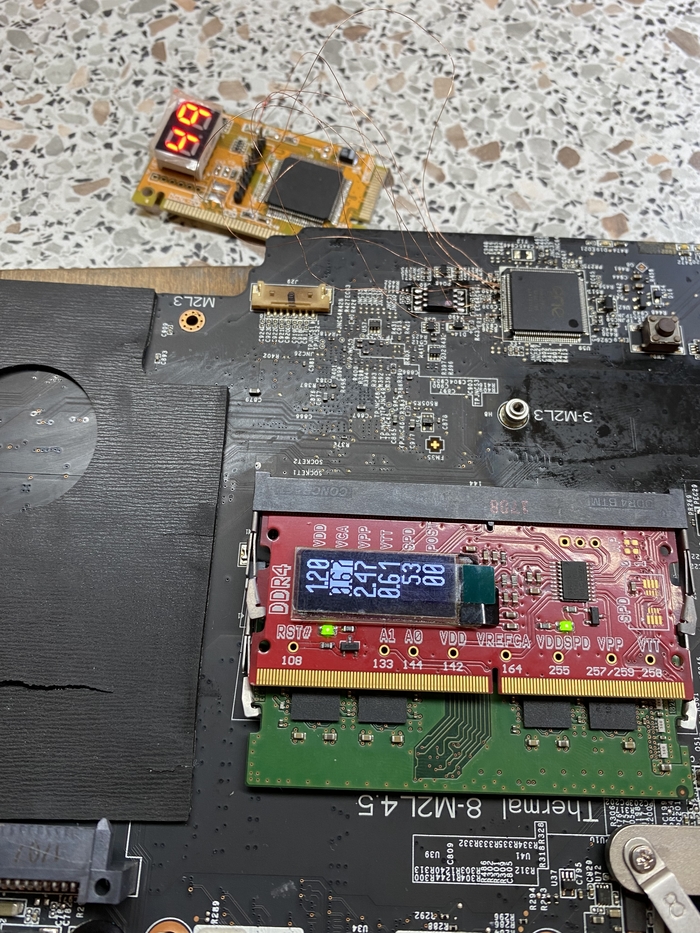

И припаяю посткарту, что бы понимать что происходит с платой:

А происходит следующее:
Плата доходит до посткода 49 и очень долго на нем висит, но через какое-то время все же включается:

Где то примерно 40 секунд при каждом включении плата висит на 49 посткоде, даже с батарейкой CMOS.

Да и в целом плата себя очень странно вела, то подвисала, то устройства какие-то переставали работать.

В общем решили заменить хаб на нормальный:

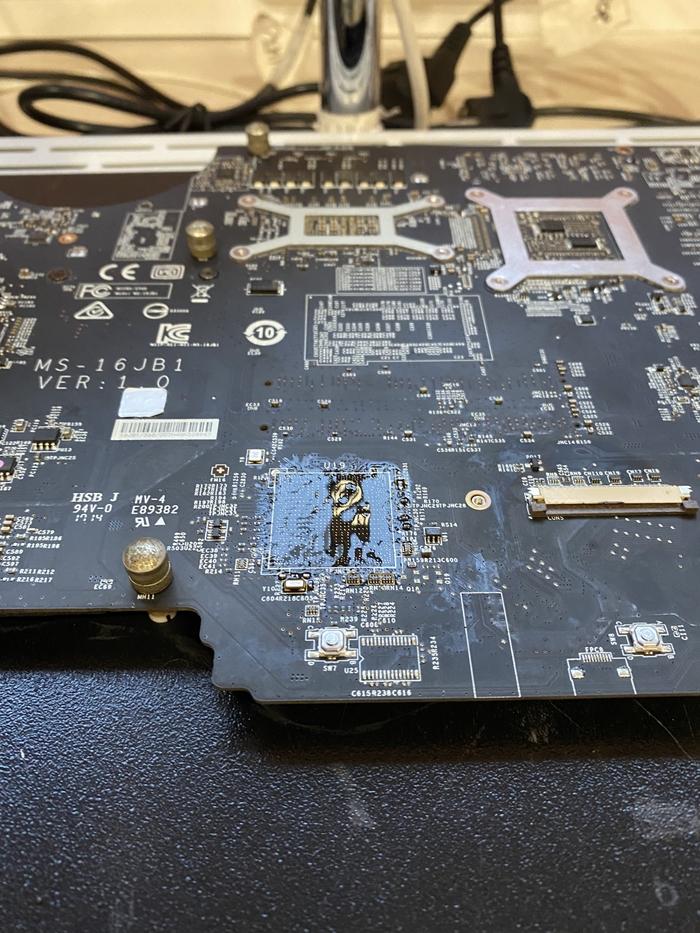

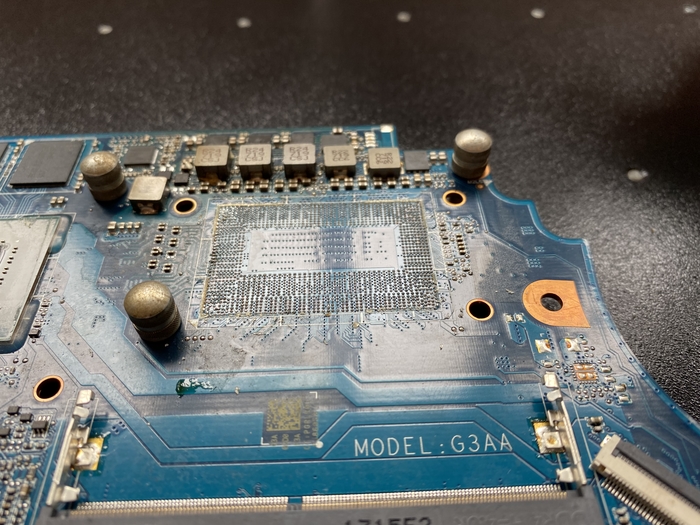

После снятия старого хаба, вижу следующее:

Болото флюса! Это очень много. Не нужно столько лить флюса для припайки хаба.

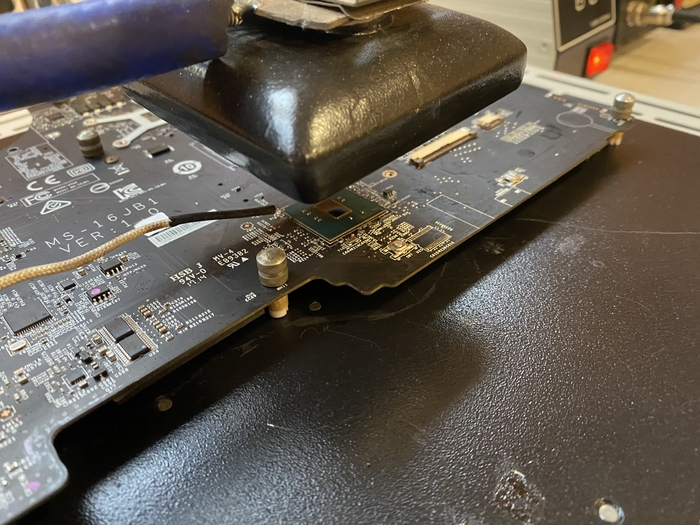

Отмываем все это и припаиваем новый хаб.

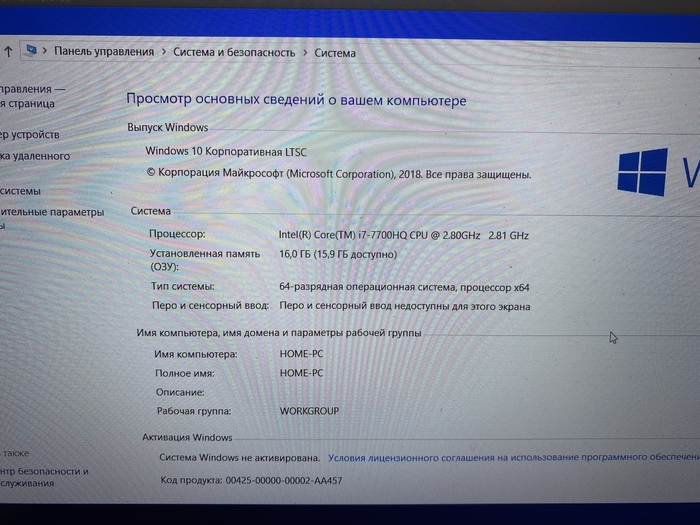

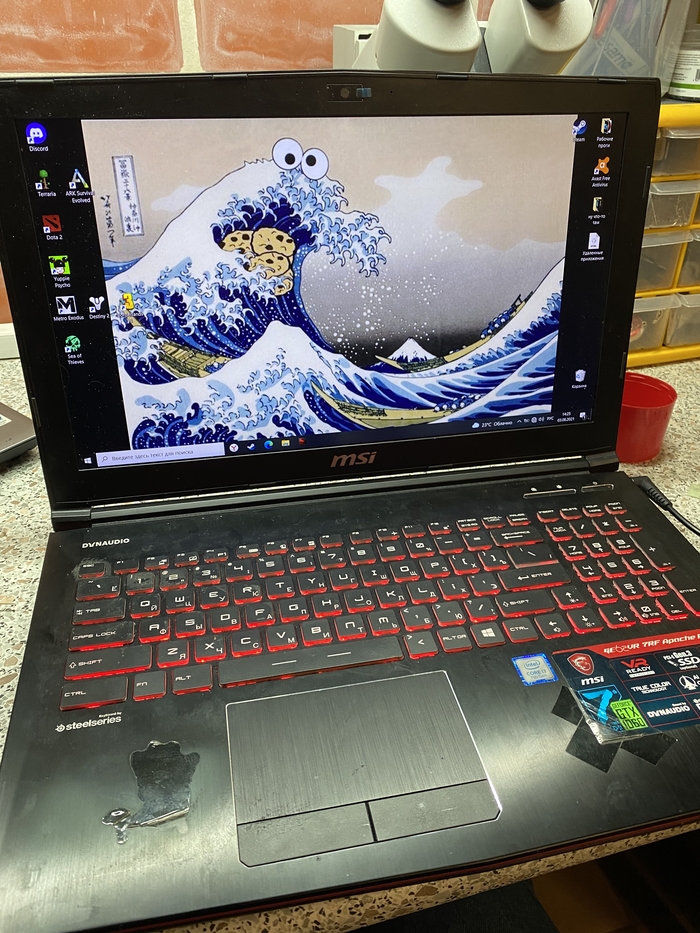

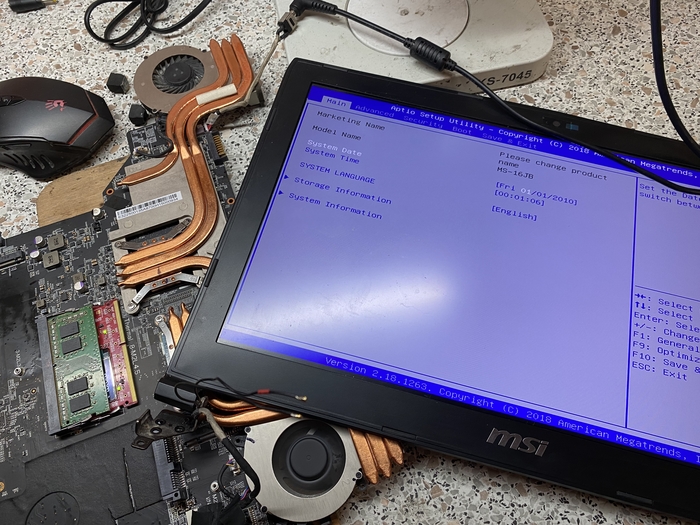

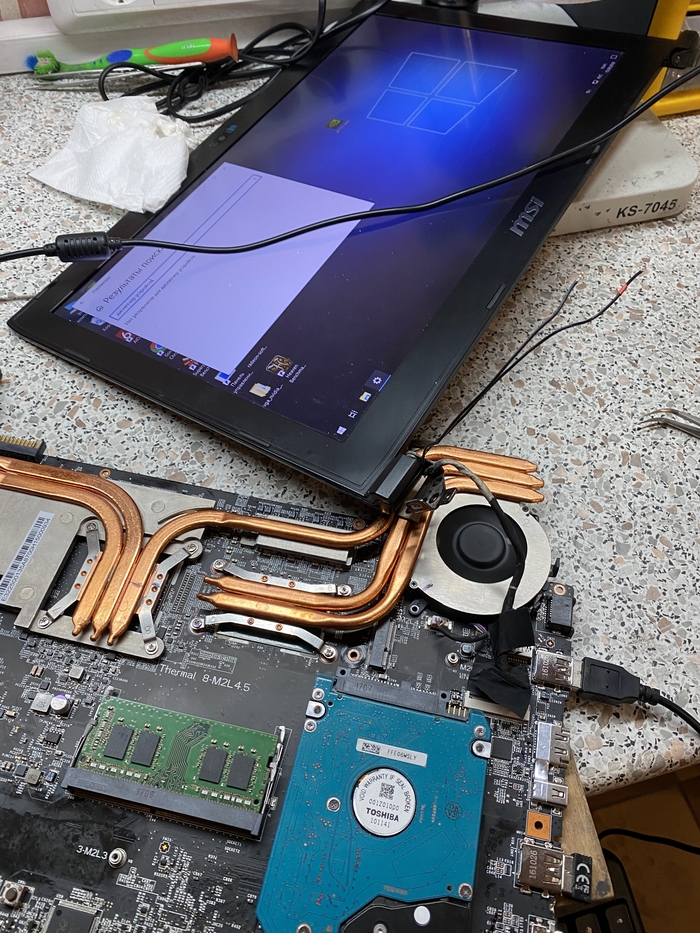

С Новым хабом ноут работает и включается как положено:

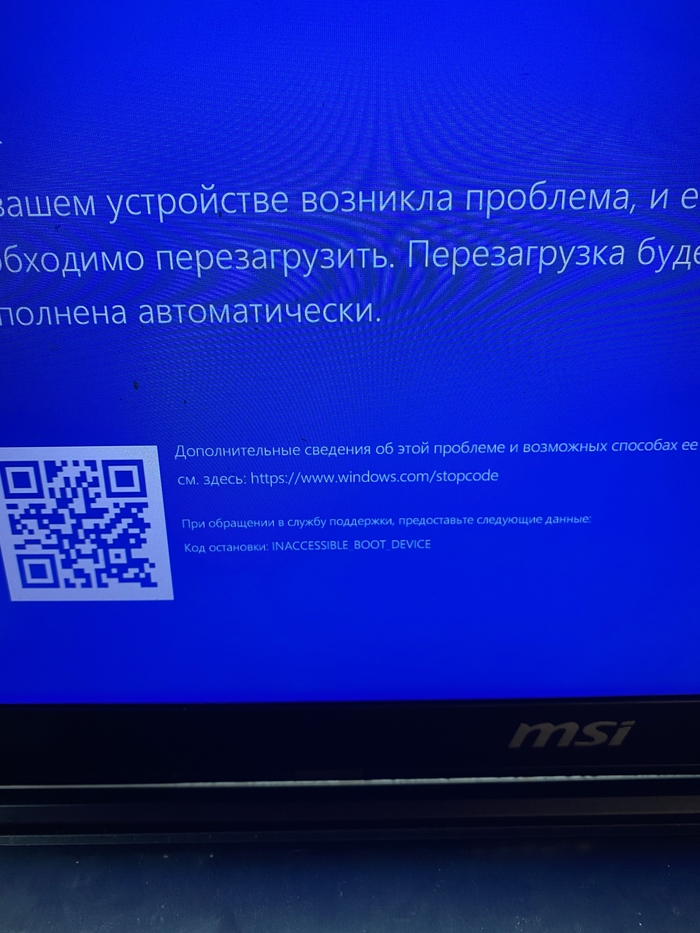

Загрузка с hdd проходит корректно, но если загрузить с ссд m.2, то при загрузке системы вылетает синий экран:

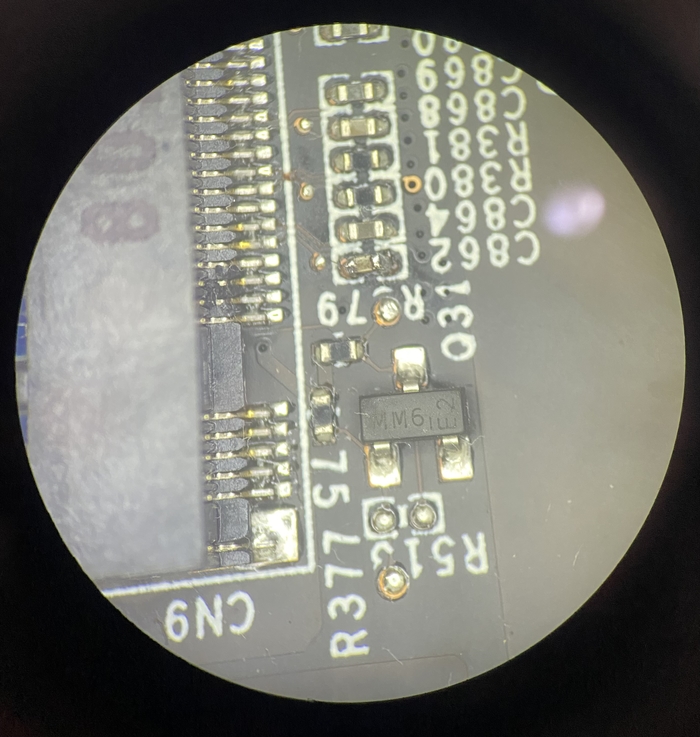

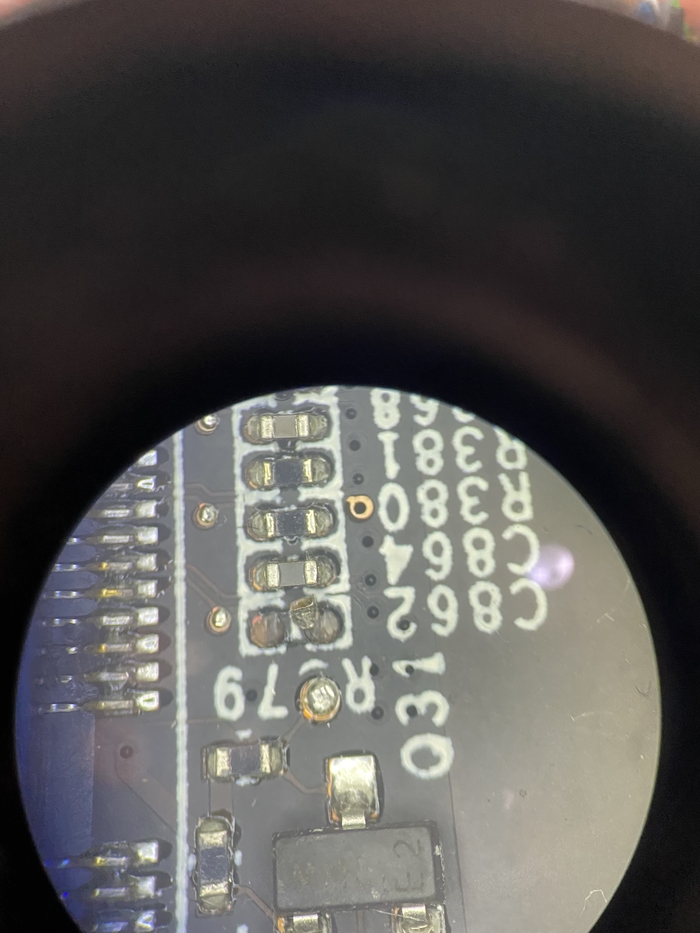

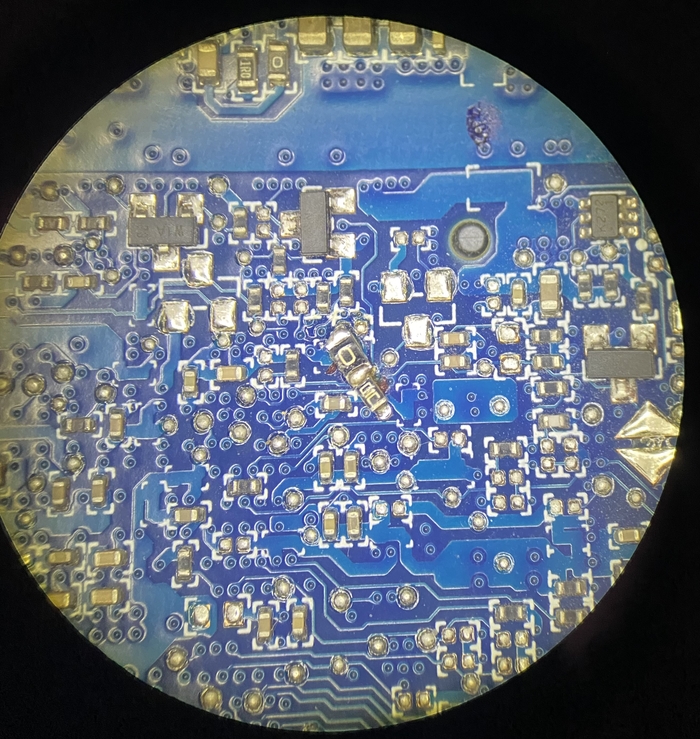

И клиент вроде бы говорил, что были какие то проблем с ссд. Внимательно осмотрев плату видим сбитый элемент возле разъема m.2 sata:

C862. Сбит конденсатор диф линии. Это объясняет сбои в работе m.2 sata.

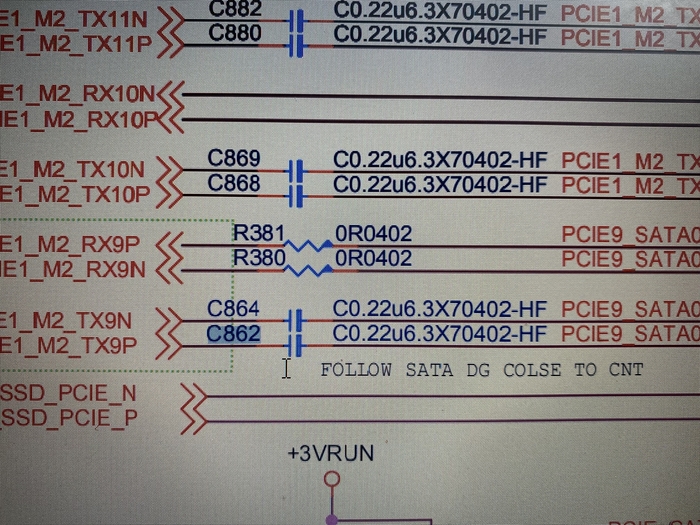

Но первый попавшийся припаивать вместо него нельзя, поэтому идём в схему и ищем какого он номинала:

0.22мкф. Такой я нашёл на какой-то видеокарте, так же с диф линии.

Припаиваю его:

И разъём m.2 sata заработал как положено.

Видеочип оказался жив, но сколько и как он будет работать с таким сколом - неизвестно.

Москва

Всех приветствую)

Пост о ремонте второй платы на 1151 сокете. Про первую можно почитать тут.

Ее состояние так же неизвестно, поэтому сначала визуальный осмотр и замеры сопротивлений.

Дефект был найден почти сразу после извлечения и осмотра процессора:

Под процессором волдырь.

Тут либо такой процессор просто поставили как заглушку, либо какие-то проблемы с vrm.

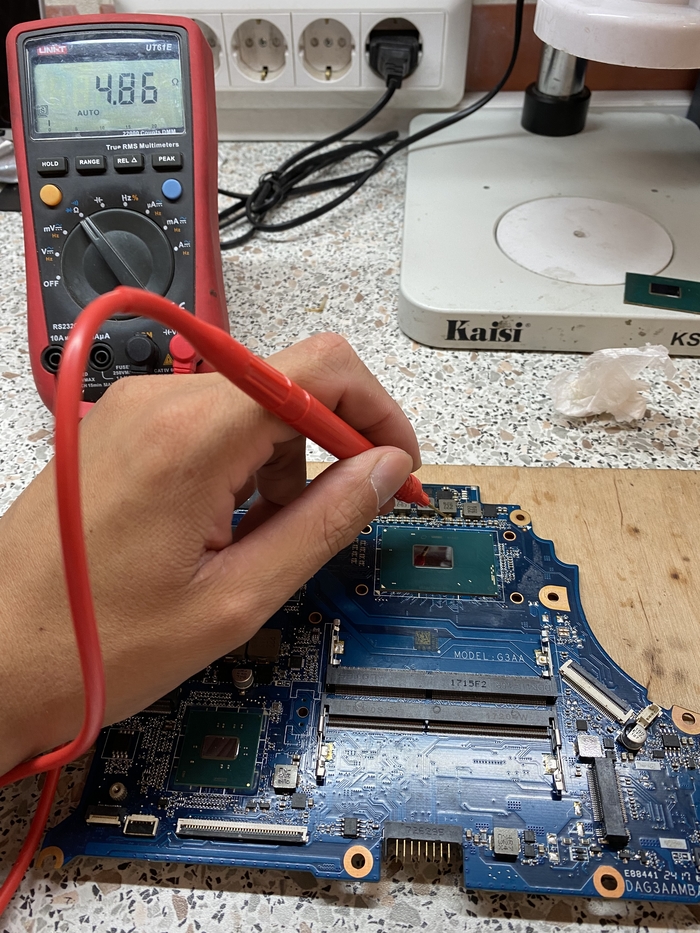

Для начала измеряем сопротивление линии 12в и vcore:

Полное короткое замыкание (0.04Ом - это сопротивление щупов).

12В напрямую замкнуто на vcore.

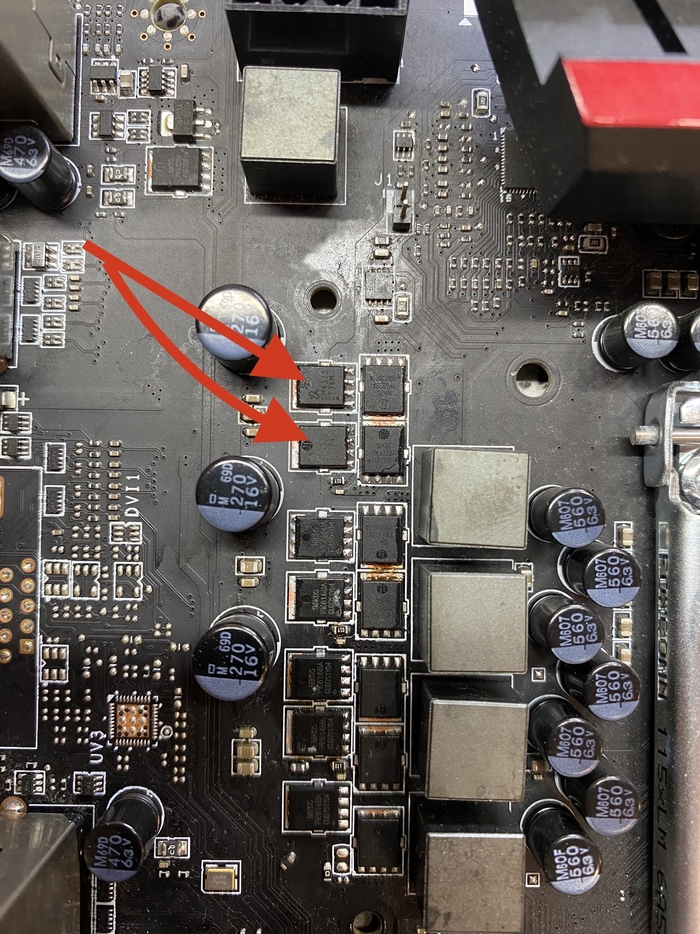

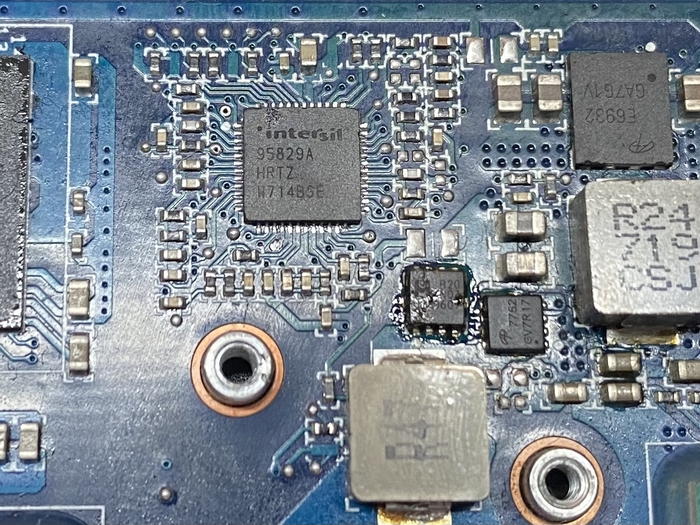

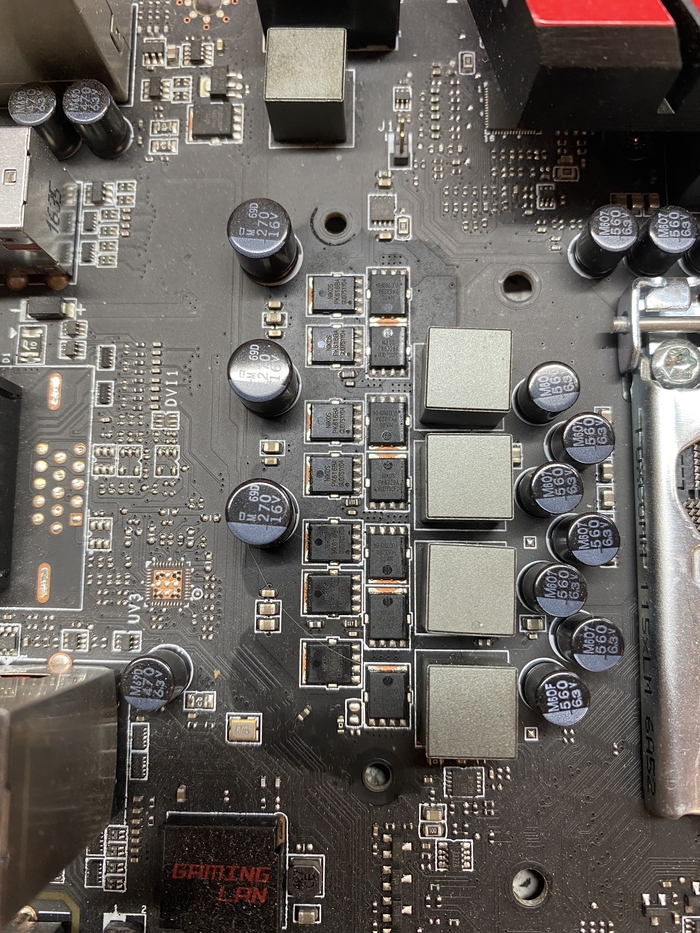

Проблема с какими то мосфетами:

Далее нужно найти неисправные мосфеты и заменить их.

Прозванием каждый на пробой и находим виновных. Выпаиваем их и проверяем сопротивление повторно:

Мегаомы. Это нормально.

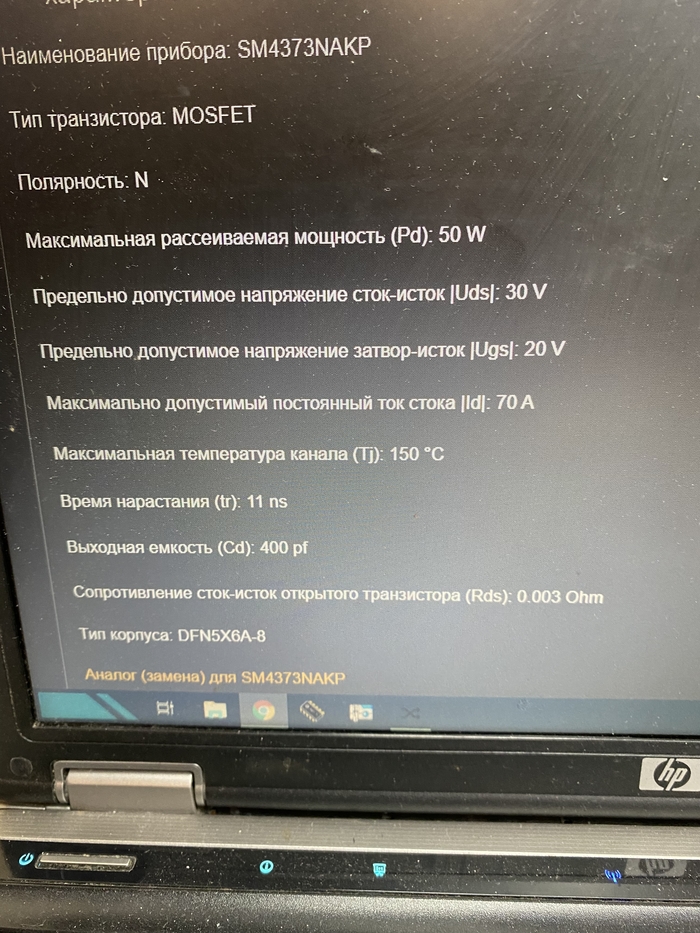

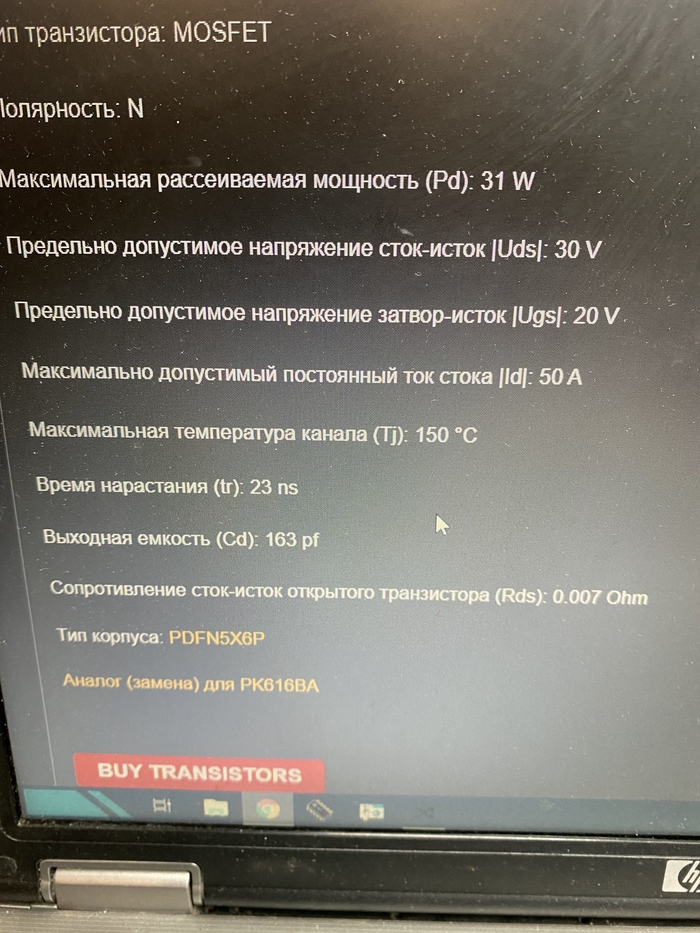

Далее подбираем аналоги, припаиваем их и проверяем.

Были эти:

Стали эти:

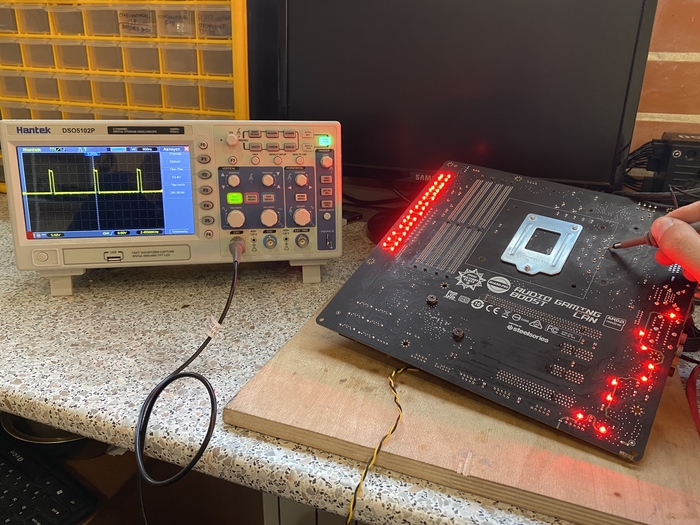

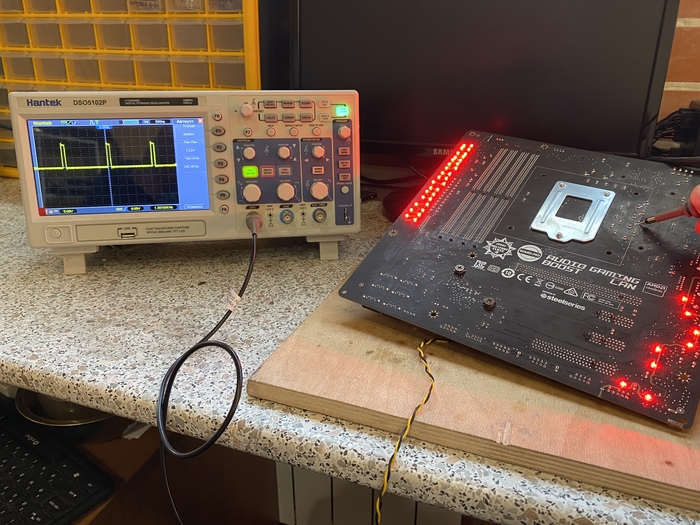

После замены мосфетов, необходимо проверить все фазы питания процессора осциллографом.

Подключаем дохлый проц и запускаем плату:

Норма.

Ну а далее проверяем уже с рабочим:

Вот такой вот ремонт двух плат.

После ремонта этих плат прошло уже почти 2 месяца, полёт нормальный)

Москва.

Всех приветствую)

Приносил мне как то клиент на ремонт две платы на 1151 сокете.
Вроде как они ему достались почти даром, поэтому решили их ремонтировать.

Сегодня расскажу про первую.

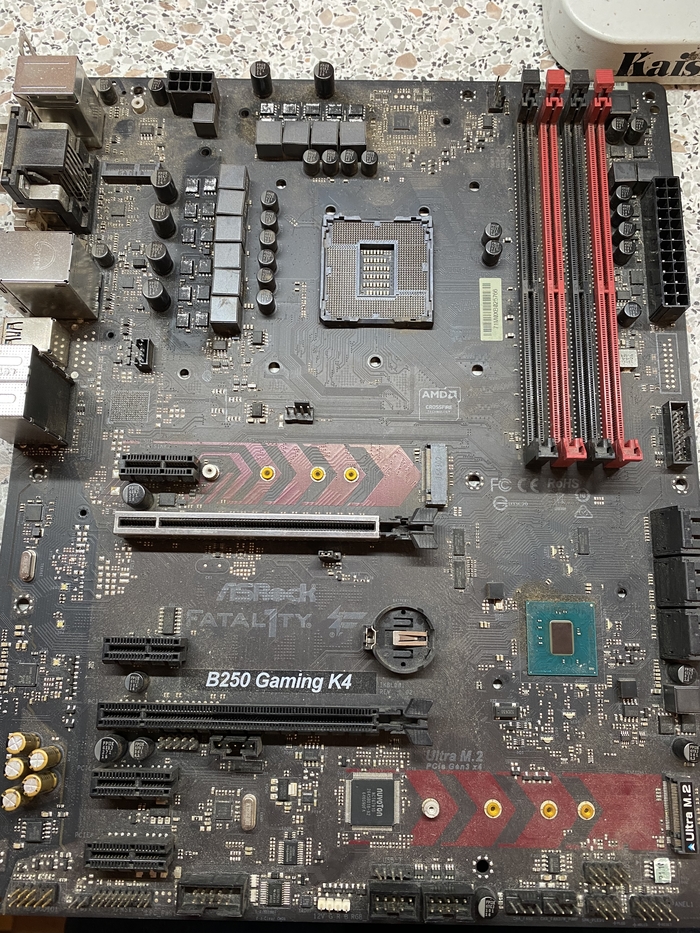

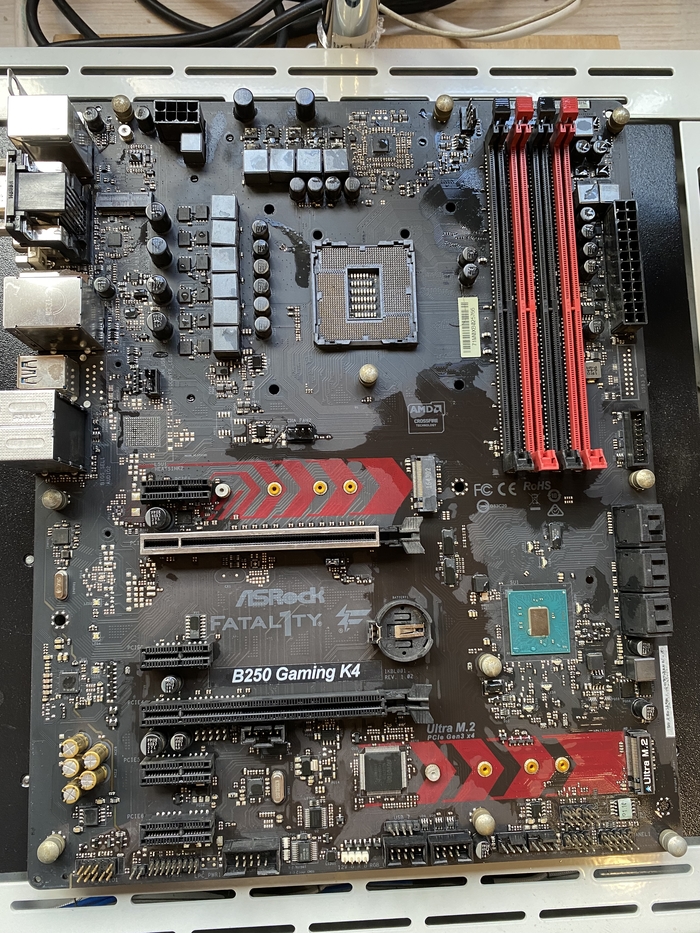

Итак, AsRock B250 Gaming K4:

Состояние не известно, поэтому замеряем сопротивления по линиям питаний, дата линии юсб, внимательно осматриваем плату и так далее.

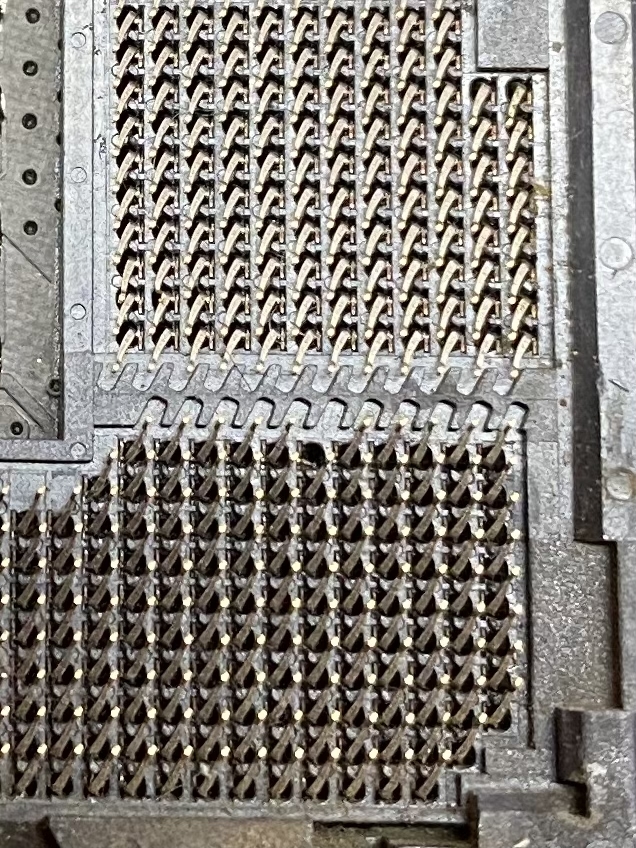

Тут с сопротивлениями полный порядок, но в сокете сломан один пин и по низу платы есть следы залития:

Есть ещё несколько залитых мест, примерно так же выглядят.

Задача: отмыть плату, заменить сломанный пин и восстановить после залития.

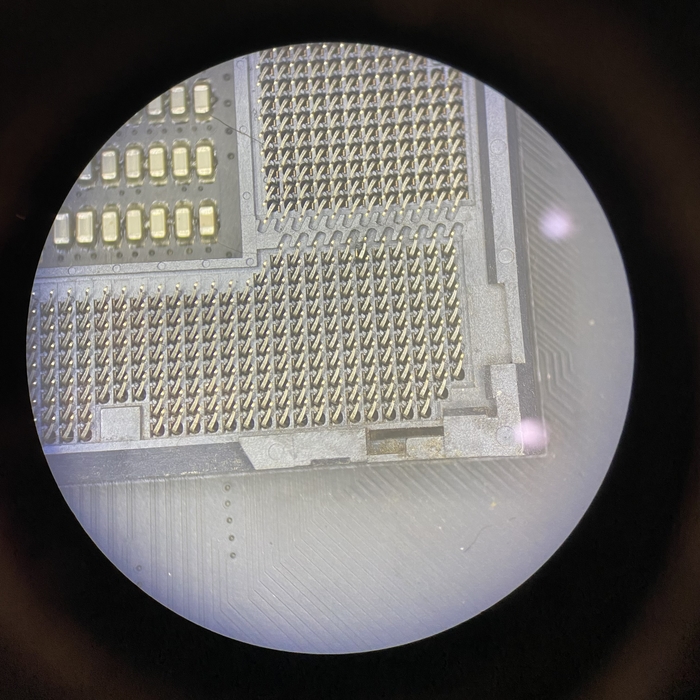

Первым делом отмою плату и заменю ножку:

После «помойки» платы, меняю гнилые элементы, на не гнилые.

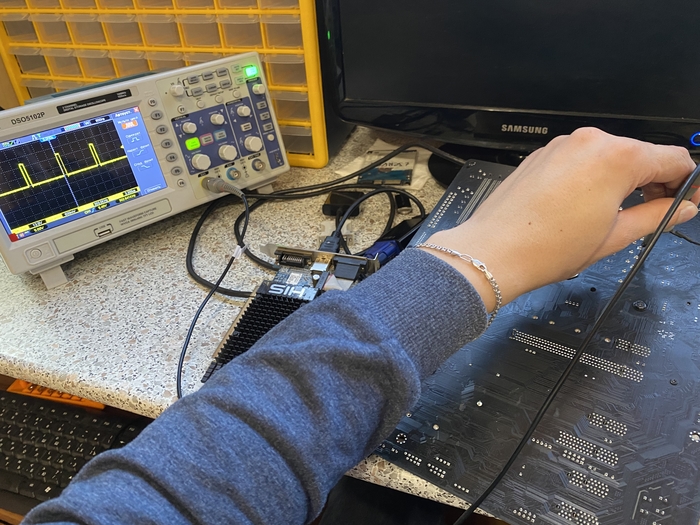

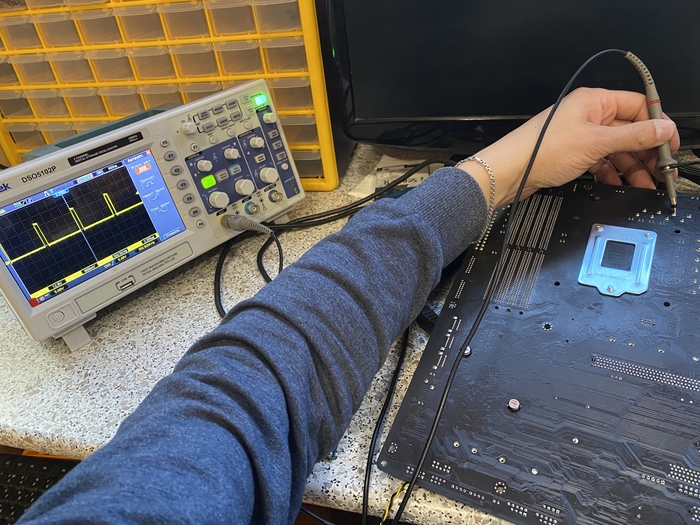

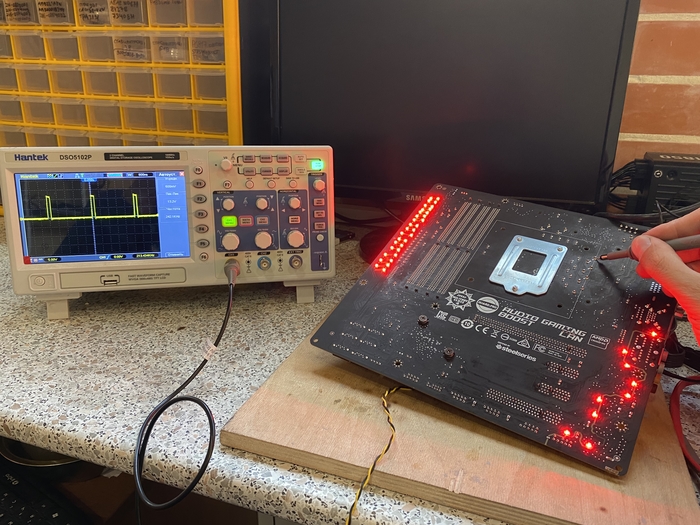

Затем я запускаю плату с мертвым процессором, что бы проверить осциллографом vrm питания процессора:

Выглядит вполне вменяемо.

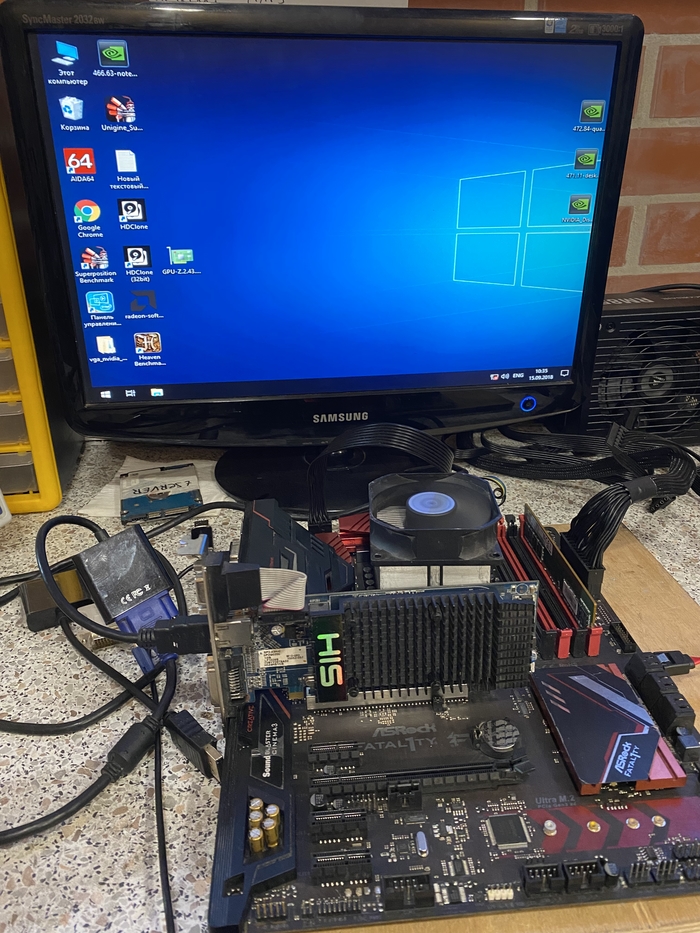

Ну а дальше подкидываем рабочий процессор и тестируем плату:

В следующем посте покажу ремонт второй платы.

Всех приветствую)

Обратился клиент с жалобами на артефакты при запуске 3D приложений.

Учитывая возраст ноутбука, понимаем, что 95% вышел из строя ГПУ.

Запускаем например танчики и видим:

Артефачит уже в лаунче.

Далее разбираем ноут, осматриваем плату на предмет залития, либо сбитых элементов. Если все ок, делаем диагностический прогрев ГПУ, что бы убедиться, что проблема именно в нем.

Для тех кто в танке: после прогрева, артефакты должны пропасть. Таким образом мы понимаем что проблема именно в ГПУ.

Гпу стоит ещё заводской. Думаю если бы ноут хотя б раз в год чистили, он ещё поработал бы.

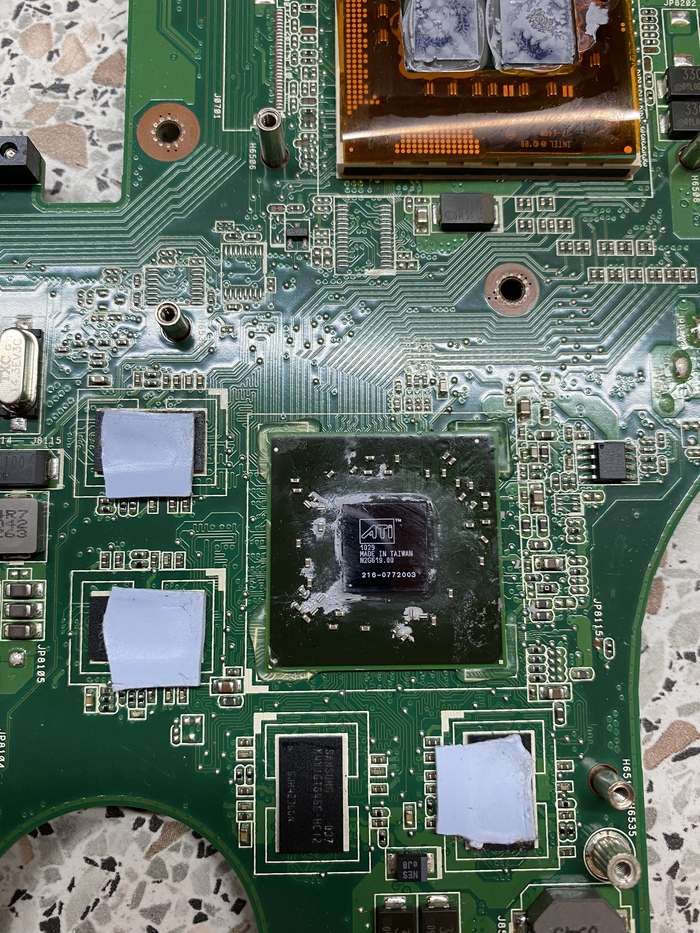

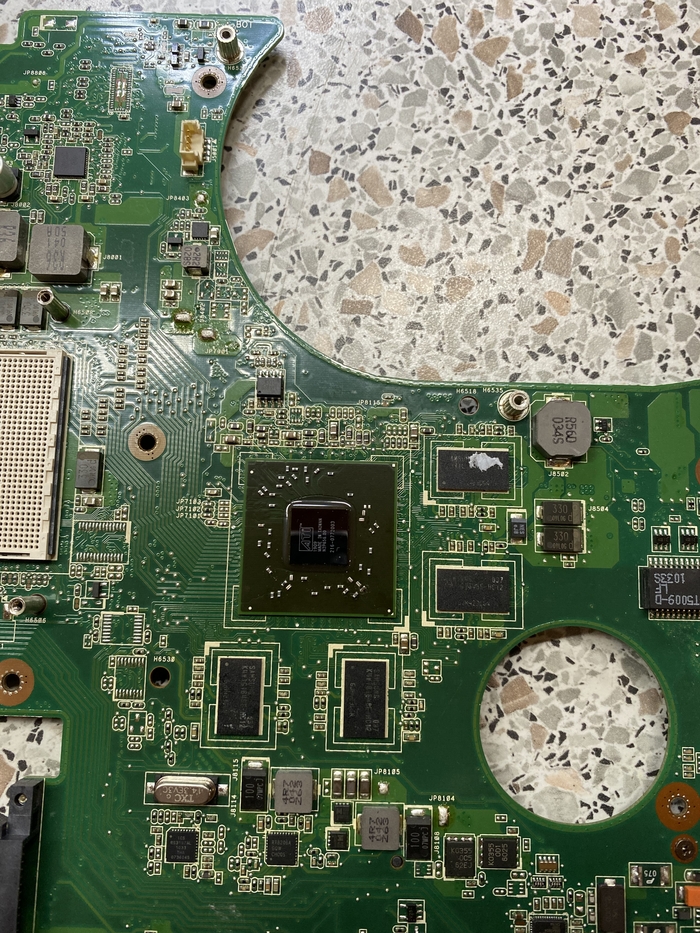

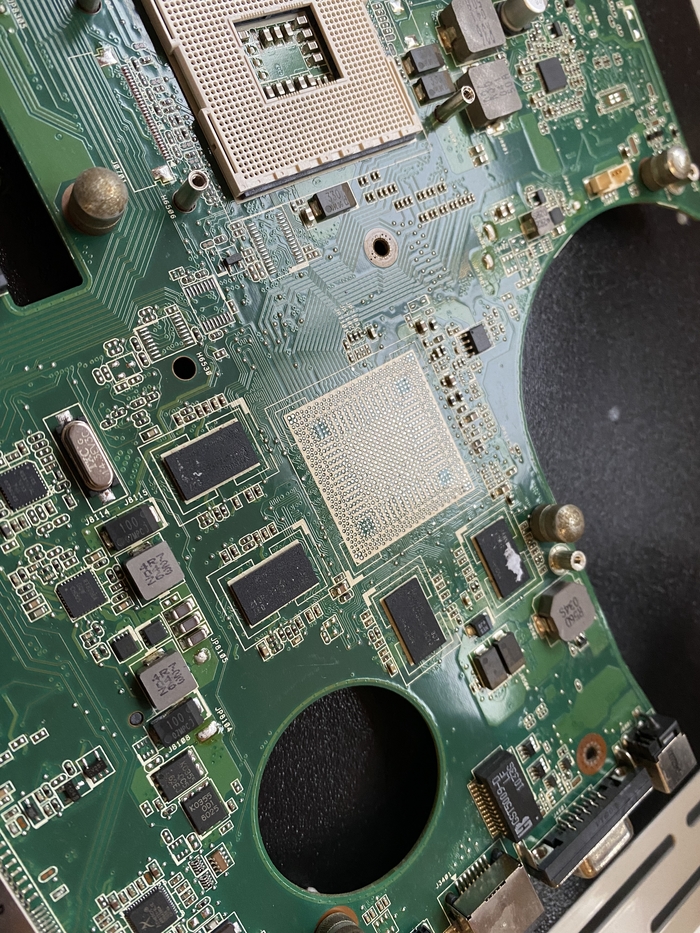

Тут установлен чип AMD 216-0772003:

Новых таких наверно уже не найти, поэтому будем менять на б/у.

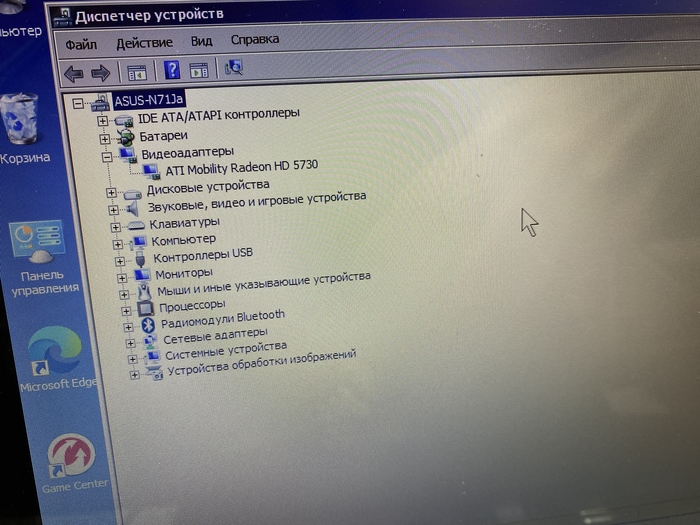

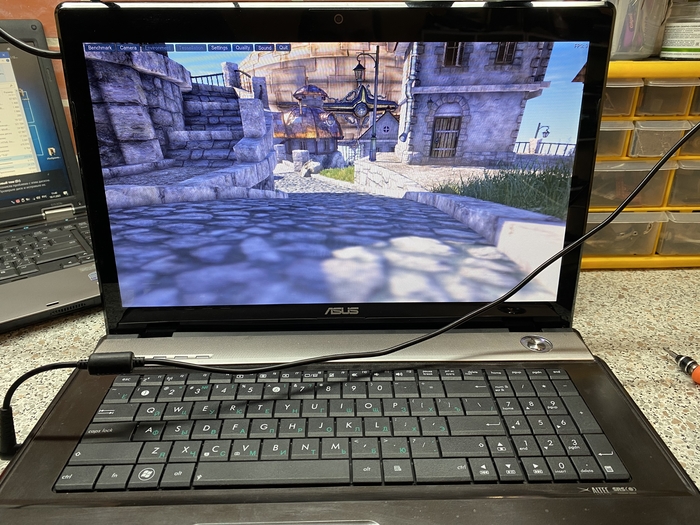

После замены ноут тестировался несколько дней, артефакты более не проявлялись. Но учитывая что чип б/у, могут появится в облой момент.

Конечно с клиентом это всё подробно оговорено.

Это ремонт был завершён ещё в ноябре 21-го, и ноут нормально работает по сей день)

Москва

Всех приветствую)

Мои родители купили себе светодиодную люстру с пультом управления и попросили знакомого ее повесить.

Казалось бы, че там сложного. Фаза и ноль, подключай и не парься.

Но нет)

Что-то не так подключили. Люстра зажглась, что-то бахнуло и всё. Больше она не светит)

Как я понял, случилось следующее:
в доме старая алюминиевая проводка. От выключателя к люстре идёт три провода одинакового цвета) выключатель двухпозиционный.

Я думаю тот товарищ фазу с нулем засунул в одну клемму и включил свет)
Больше я не знаю что там можно накосячить.

Для меня очевидно, что проблема в блоке питания люстры. Разбираем и видим след от искры:

Прикладываем плату к пятну, и примерно понимаем где она проскочила.

На плате в этом месте переходные отверстия, и выглядит они какими-то обгоревшими.

Я зачистил лак и понял, что просто перегорела дорожка в месте соединения с этим отверстием.

Проблему решил пайкой перемычки:

Странно что предохранитель не перегорел)

Эта перемычка проводит 220в к диодам, там дальше к конденсаторам и дальше по цепи.

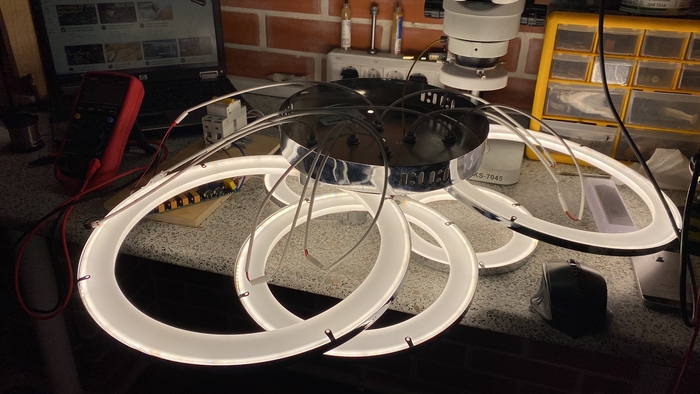

В общем люстра заработала:

Ну и за кадром я взял индикаторную отвертку, выяснил где фаза и где ноль, правильно соединил и повесил люстру)

Такая вот история.
