Всех приветствую)

Плавающая неисправность заключалась в следующем: карта не стабильно работала, могла отключаться рандомно как под нагрузкой, так и без нагрузки.

ВНИМАНИЕ: это всего лишь один из нескольких сотен вариантов подобной неисправности. Если ваша карта ведёт себя так же, это совсем не означает, что у вас точно такой же дефект.

Итак. Вот она красавица:

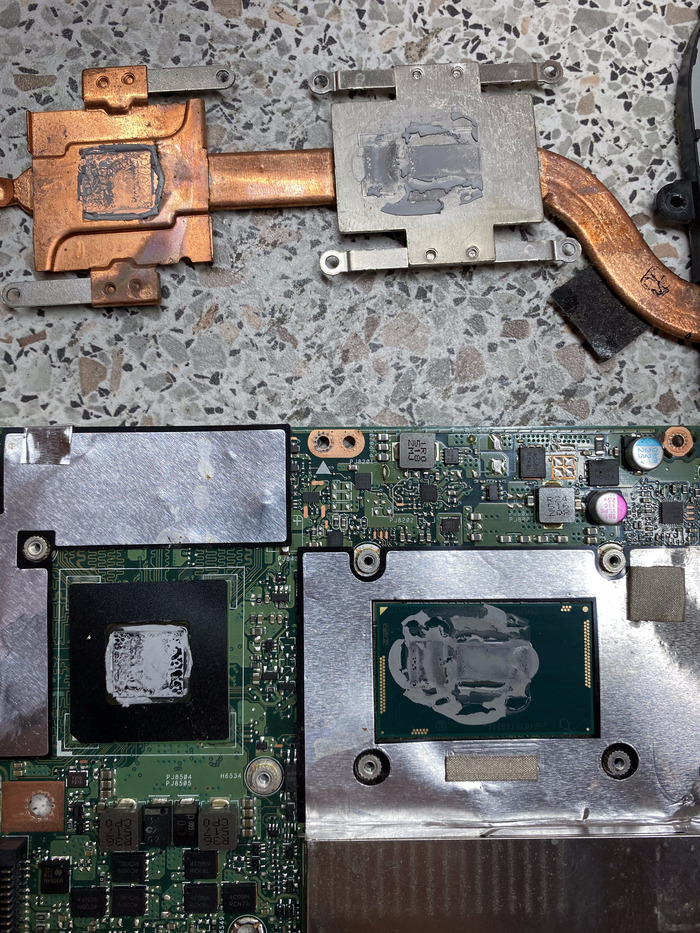

Снимаем радиатор, осматриваем:

Карту не чистили с момента покупки, даже термопаста заводская ещё). Исправим.

Самые внимательные наверно уже увидели в чем проблема.

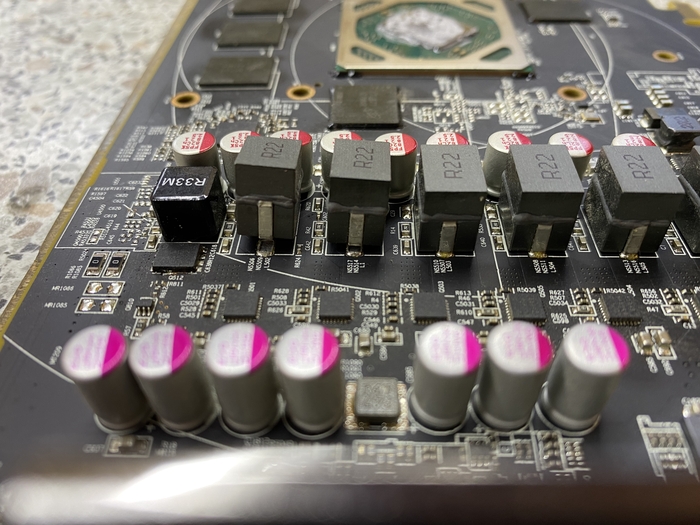

Итак, смотрим:

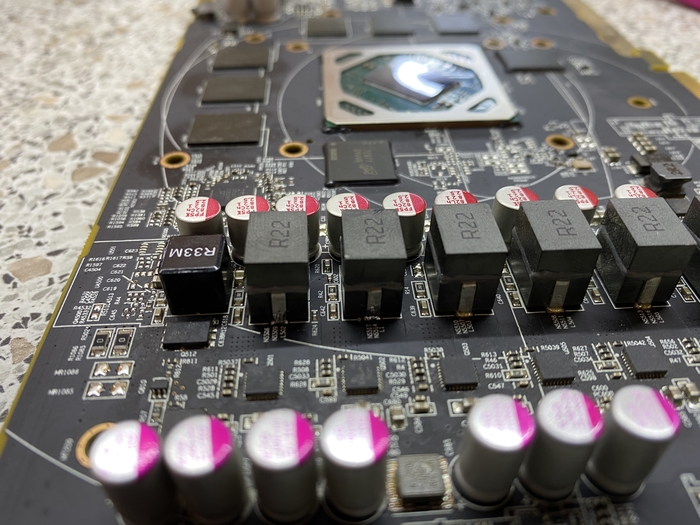

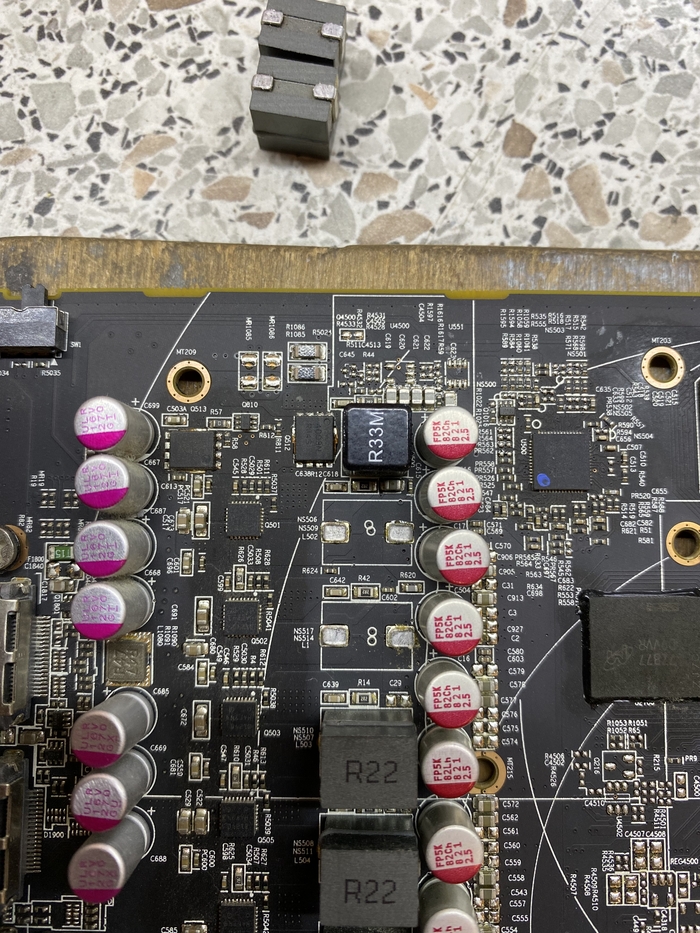

Ухты Ухты) отвал дросселей питания гпу)

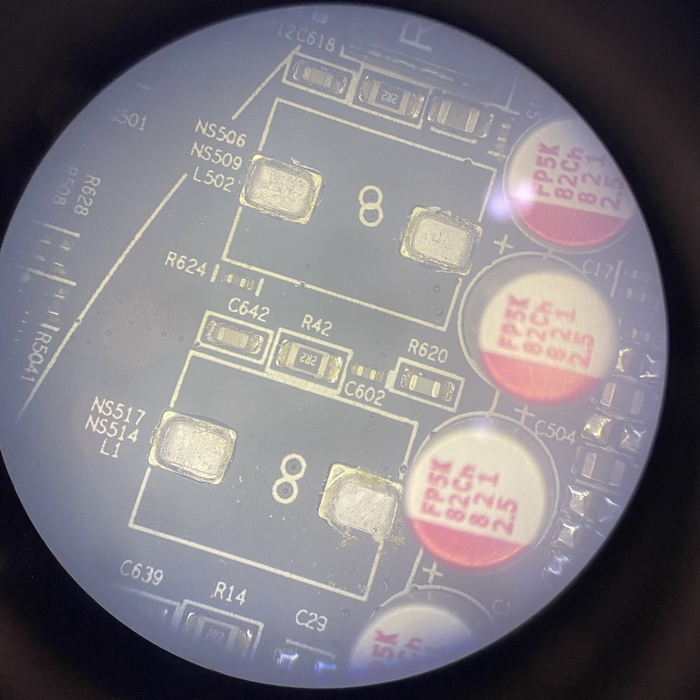

Легким движением пальца снимаю их:

Фото чуть ближе:

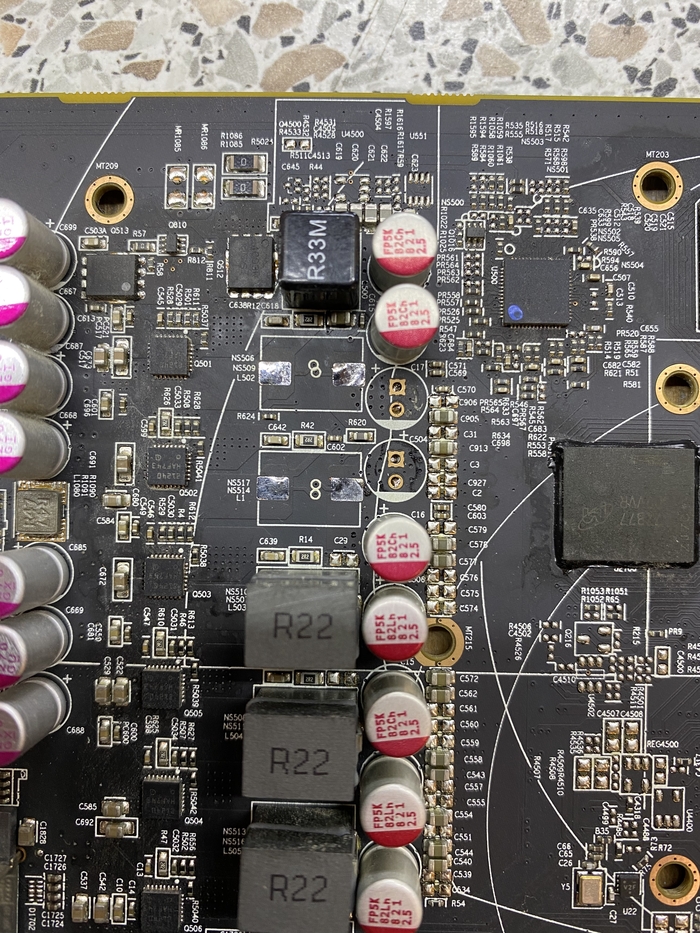

Ремонт довольно простой: нужно заново нормально припаять дроссели. Что бы это хорошо сделать, нужно снять пару конденсаторов, что б не мешали:

Ну и припаиваем все на место:

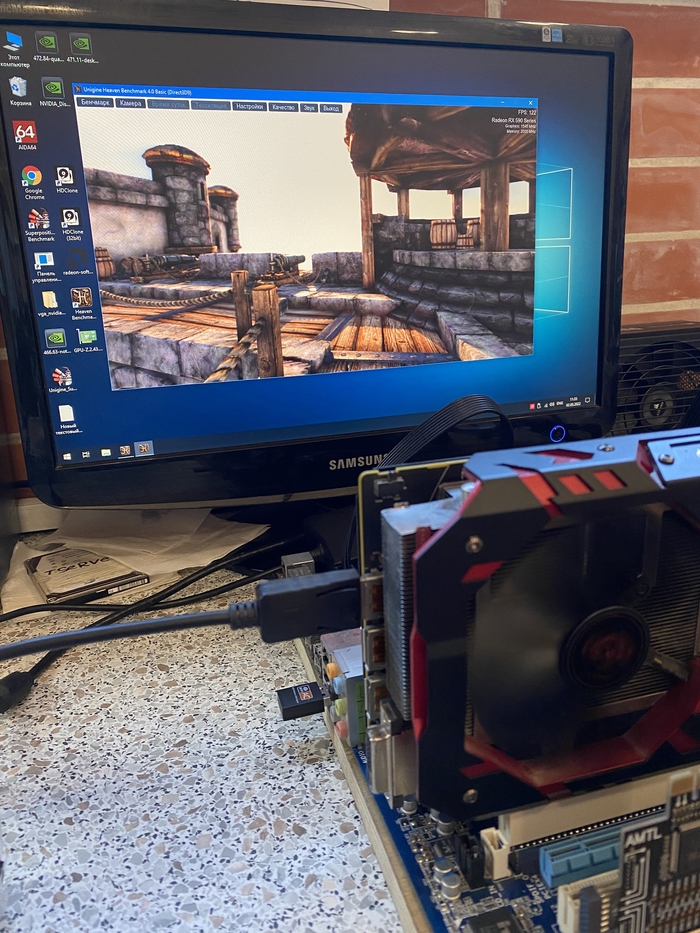

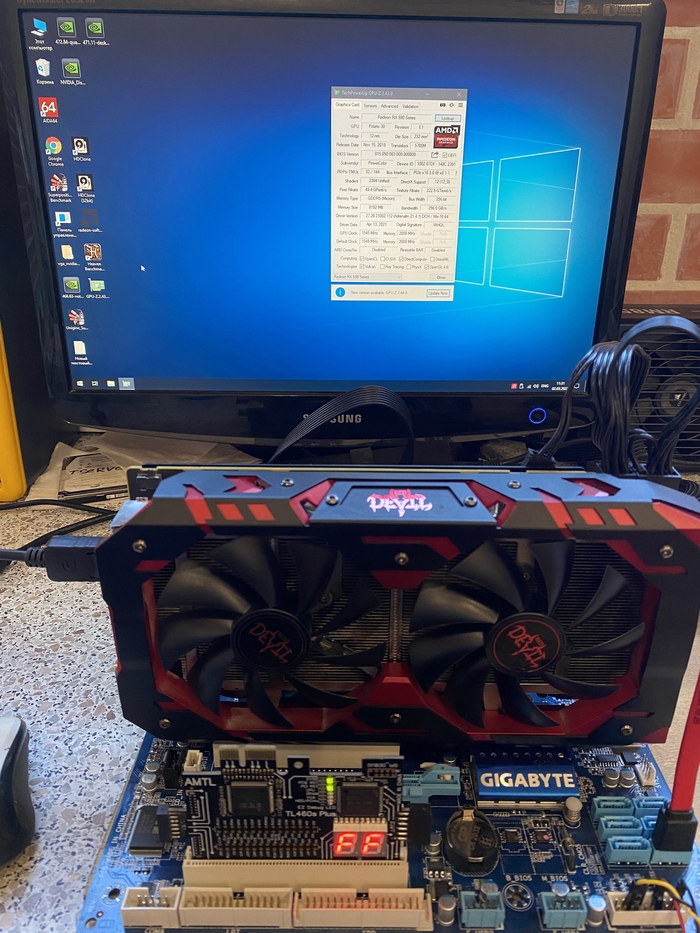

Далее чистка карты и тестирование:

Карта работает стабильно, аномалий в ее работе выявлено не было.

На этом всё.

Москва

Всех приветствую)

В ремонте ноутбук от зелёных Acer aspire es1-731g.
Проблема типична: нет реакции на кнопку включения.

Работать будем с платформой Quanta ZYLB:

Замерив сопротивления на дросселях, обнаружил сильно заниженное да одном возле процессора:

На этом дросселе сопротивление 1.11 Ом, такое же как и на одном из конденсаторов на процессоре:

Вывод не утешительный: процессор SR29E вышел из строя.

Новый стоит довольно дорого, поэтому с клиентом приняли решение заменить на б/у.

После замены процессора сопротивление на подозрительном дросселе выросло:

Тестовое включение будет с посткартой:

На посткоде 27 плата уже выдаёт картинку.
Далее собираем и тестируем:

На этом ремонт закончен.

Москва

Всех приветствую)

Ноутбук перестал реагировать на кнопку включения.

Приступаем.

Снимаем поддон и осматриваем плату:

Платформа Compal NM-D031.
Отсоединяем АКБ и замеряем сопротивления на всех дросселях, а так же дата линии юсб портов.

В моём случае никаких заниженных сопротивлений нет.
При подключении ЛБП, потребление платы составляет 0.070а, что довольно довольно много для дежурного питания:

При более тщательных замерах сопротивлений выявил вышедшую из строя микросхему:

Это SY6288D20AAC.
Как я понял, эта штуковина грубо говоря должна защищать от перегрузки по току, перегрева и КЗ внешние устройства подключённые к юсб порту.

В моём случае на этой микросхеме было замыкание между 1 и 2 пином. То есть питание +USB_VCCA было посажено на землю.

Отпаяв эту микруху, потребление платы в дежурном режиме пришло в норму:

И ноутбук стал включаться:

Позже я припаял с донорской платы рабочую микруху.

Но на этом ремонт не закончен.

Во время тестирования, я случайно заметил, что топкейс с правого края подозрительно сильно нагрелся, хотя там ни радиатора, ничего такого нагревающегося нет.

С той стороны есть только IO плата с аудиовыходом и кардридером.

Ну раз греется, значит есть какая-то неисправность. Замеряю сопротивление на конденсаторе по питанию контроллера звука и вижу:

Сильно занижено.
Контроллер звука и кардридера RTS5199 вышел из строя.

Меняю на новый:

При дальнейшем тестировании проблем больше не было выявлено.

На этом ремонт окончен.

Москва

Всех приветствую)

Уже стандартная ситуация для ноутбука - залили, поработал, перестал включаться.

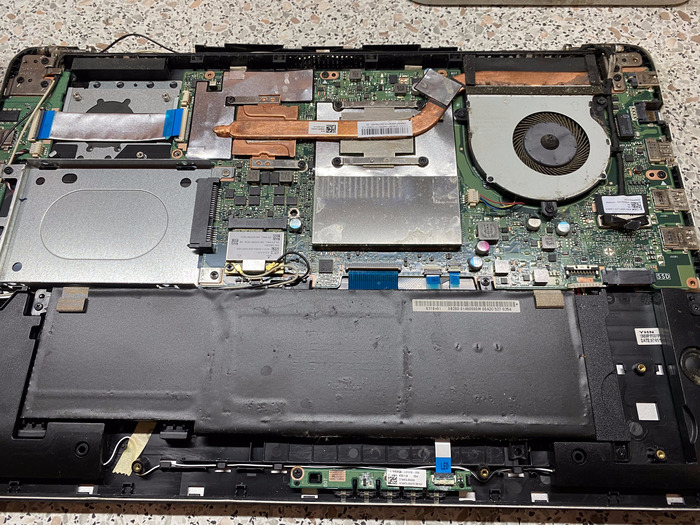

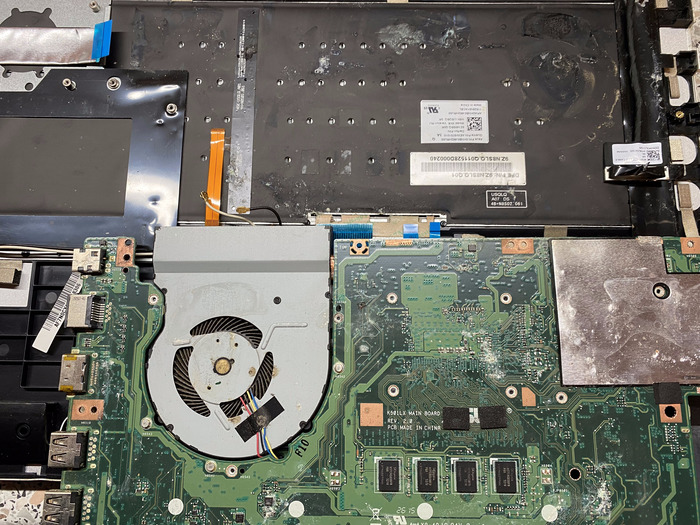

Снимаем поддон и смотрим:

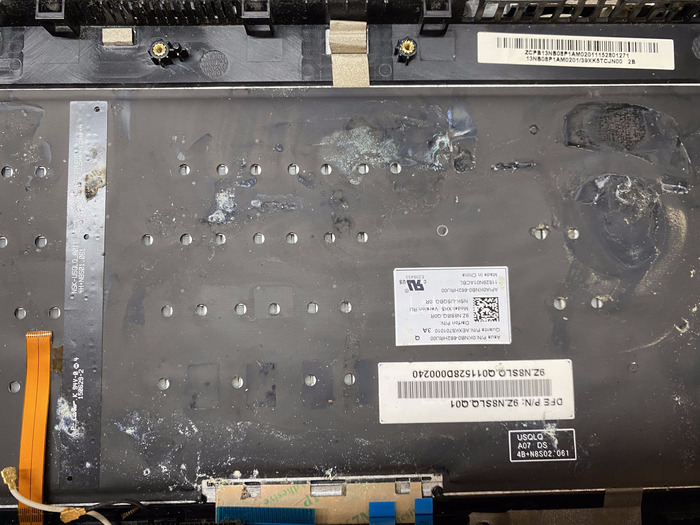

Залита плата со светодиодной индикацией, разводы, следы от влаги. Отключен разъем АКБ.

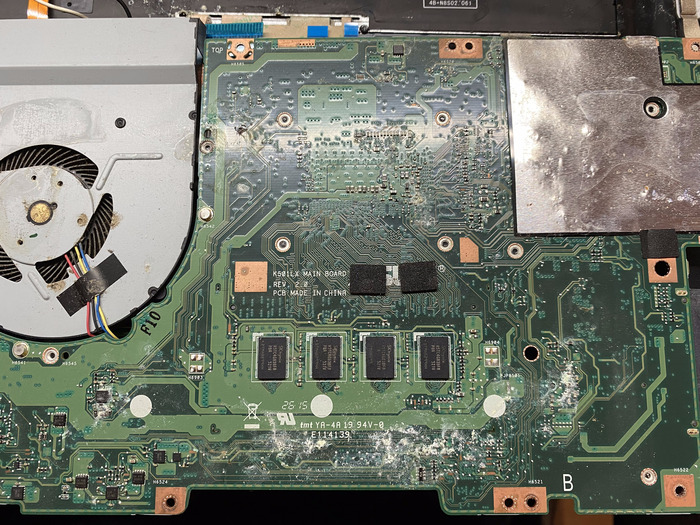

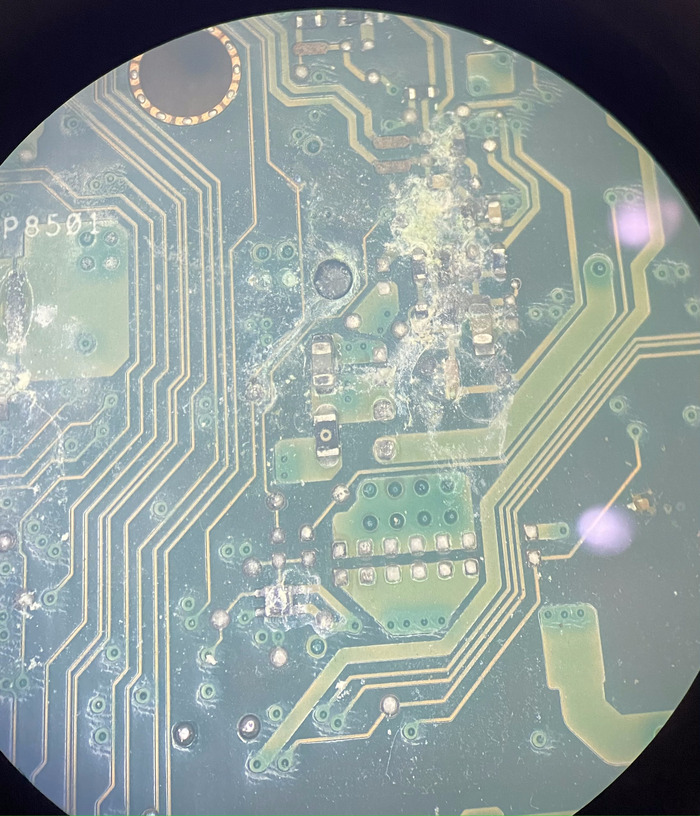

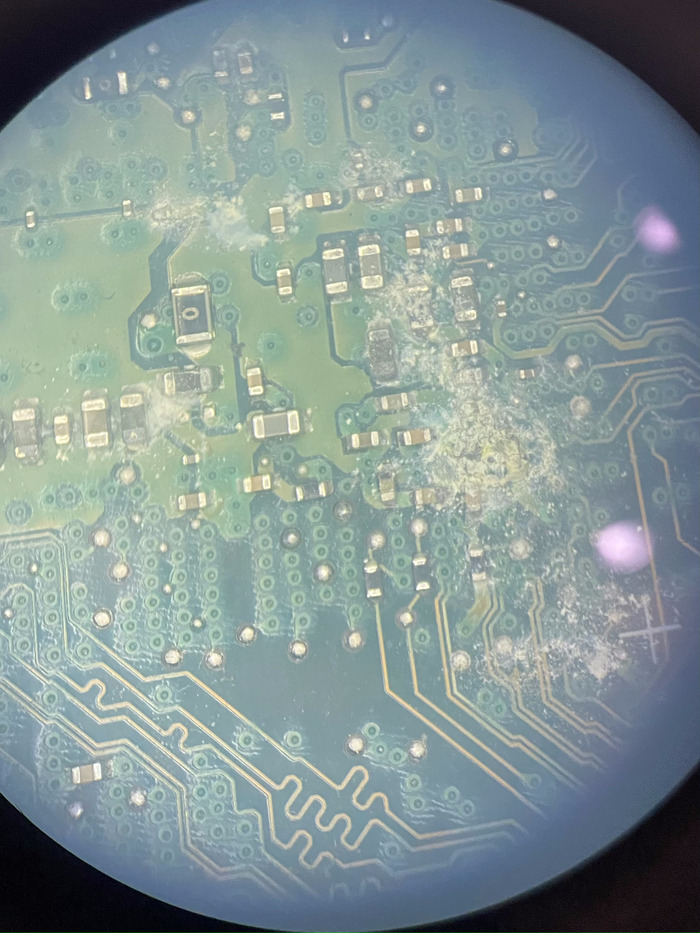

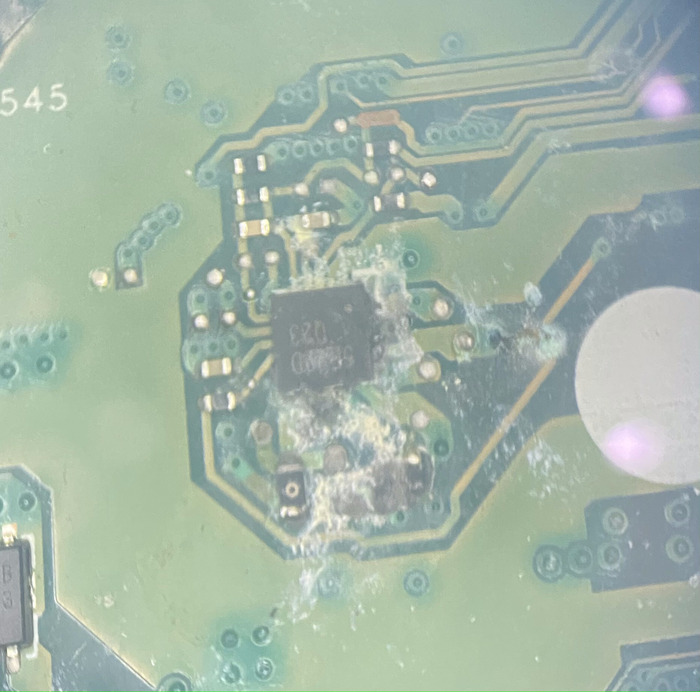

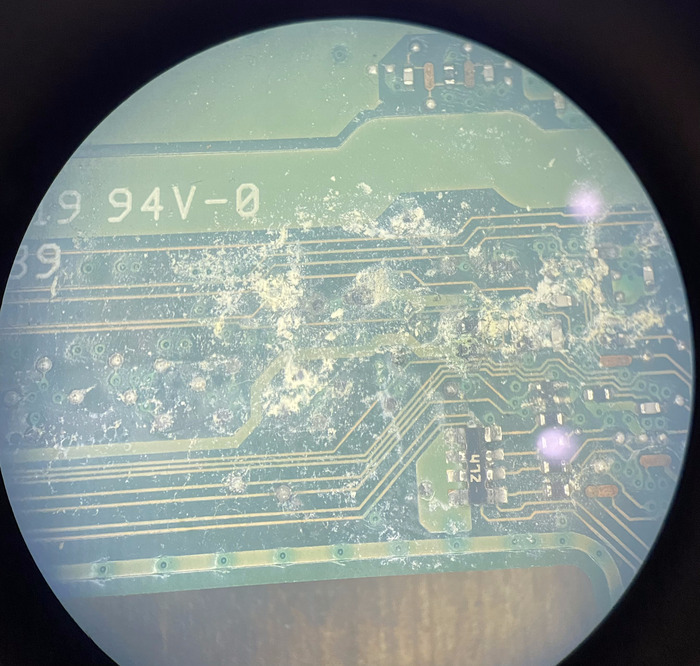

Далее переворачиваем плату:

Уууффь.

Сначала замеряем сопротиивления комбайна, дата линий юсб, 3VS и прочие питания относящиеся к CPU, так как если он будет неисправен, то и пытаться ремонтировать эту плату - бессмысленно.

В моем случае заниженных сопротивдений не было, поэтому будем пробовать ремонтировать.

Все эти места нужно отмыть, пропаять, заменить гнилые элементы и восстановить дорожки если необходимо.

Есть одна фотка после паяльных работы платы светодиодной индикации:

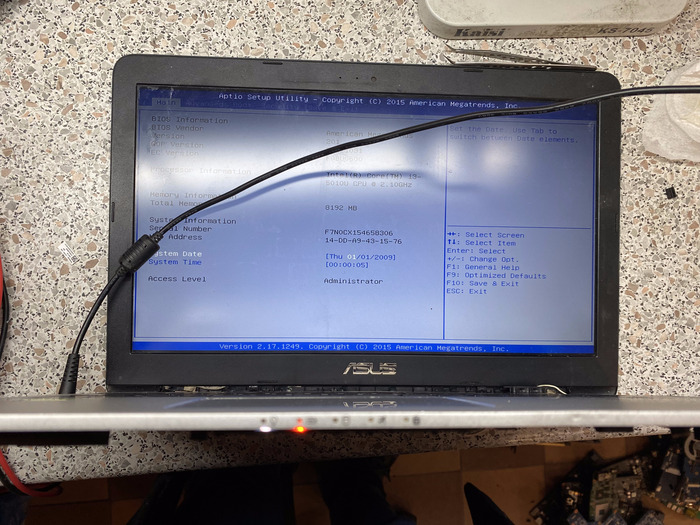

После всех проведенных работ по устранению последствий залития, ноутбук включился:

Но во время тестирования, дискретный видеочип оказался с 43 ошибкой.

Влага под ГПУ и под видеопамять не попала.

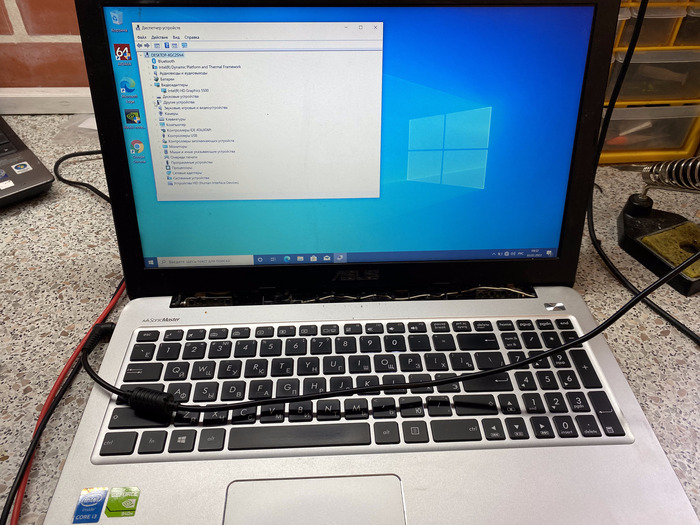

Так как если менять еще видеочип на этой плате, то ремонт выйдет уже совсем дорого, поэтому приняли решение перевести плату на встроенное видео:

Для офисной работы с ссд подойдет)

Москва

Всех приветствую)

Был у меня на ремонте 13.3 дюймовый ноутбук Acer V3-372 с неисправностью: есть индикация, нет изображения.

Вот это чудо:

Со слов клиента аппарат не кидали, не заливали. Просто перестал показывать картинку.

Разбираем и смотрим:

И действительно, на плате нет ни следов залития, ни признаков ударенной платы.

После визуального осмотра, делаем замер сопротивлений по основным линиям питаний, плюс не забываем про дата линии юсб.

В моём случае проблем нет.
При попытке включения, плата застывала на потреблении тока около 300мА и через какое то время отключалась.

При замере напряжений выяснилось, что на плате не формируется питание cpu, его логики и оперативной памяти.

Причиной был вышедший из строя драйвер питания VCCSA процессора (ISL9508HRZ):

Ноутбуку можно сказать что повезло, так как довольно часто из-за дохлых драйверов выходят из строя потребили, процессоры и им подобные устройства.

После замены данного драйвера, ноутбук ожил и работает по сей день)

Москва

Всех приветствую)

Для тех кому интересно что за история, читайте по ссылкам ниже:

Первая часть тут

Вторая часть тут

Третья часть тут

Итак.

Почитав разные комментарии под своим постом и разные истории, в том числе на пикабу, я стал больше принимать тот факт, что скорее всего денежки я свои больше не увижу, как и самой видеокарты.

В последний раз я писал в чате поддержки Авито 07 мая, интересовался, есть ли какие-то новости?

Ответ был как всегда неизменным: Мы занимаемся вашим вопросом. Свяжемся с вами, как только получат новую информацию (от пвз или боксберри).

И впринципе я уже забил хрен, как вдруг, 24 мая, мне приходит письмо на почту о том, что мне ответели Авито.

Вкратце ответ был следующим: Они связались со службой доставки и мой заказ не получилось найти...

Они рассмотрели вопрос о компенсации и решили мне компенсировать.

Через несколько дней 21000 руб мне вернули.

Сказать что я охренел - все равно что ничего не сказать.

Итого мы имеем: 21.12.2021 я обратился к ним и 30.05.2022 они одобрили мою заявку на компенсацию.

Спасибо Вам большое!

Я очень надеюсь, что вы - Авито-доставка, взыщите эти деньги с того ПВЗ, с этих неродивых, бестолковых сотрудников!

З.Ы. кстати этого сотрудника ничему жизнь не учит: они при мне выдавала какую-то посылку и все так же без проверки документов!

Всех приветствую)

Ещё один ноутбук у меня в мастерской с «нет изображения».

На этот раз не частый гость: HP 4720s

В своё время был довольно серьезный аппарат в кругу коммерческих ноутбуков.

Заявленная неисправность: стартует, но не выводит изображение.

Будем разбираться.

После демонтажа системы охлаждения стало понятно куда копать:

На прижимной пластине видеочипа отсутствует термопаста. Судя по цвету и консистенции меняли не так давно.

Думаю что тот, кто чистил, забыл намазать термопасту на видеочип, и он вышел из строя из-за перегрева.

Тут установлен видеочип ati 216-0774009, который не ведётся на прогрев. Поэтому что бы убедиться что проблема в нем, нужно сделать замер на микросхеме под номером U7:

Из видеочипа должен выходить сигнал M93_VDD_EN и приходить на 3-ю ногу этой микросхемы. Если там как и в моём случае 0В, значит 98% что проблема в видеочипе (при условии что нет проблем с питаниями, биос и остальным).

Далее его меняем и проверяем результат.
Фоткал только старый чип на станции:

После замены ноут заработал в штатном режиме:
