Всех приветствую)

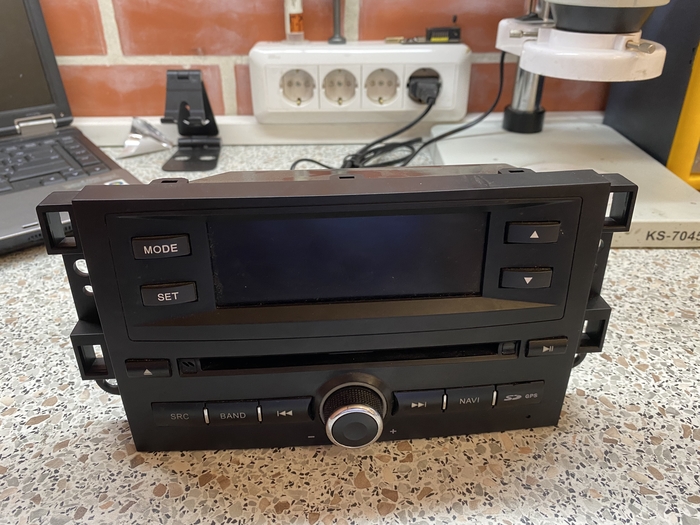

У друга после покатушек перестала работать штатная магнитола, выгорает ее предохранитель.

Очевидно имеем проблемы в входной цепи питания 12в.
Не разбирая смотрим:

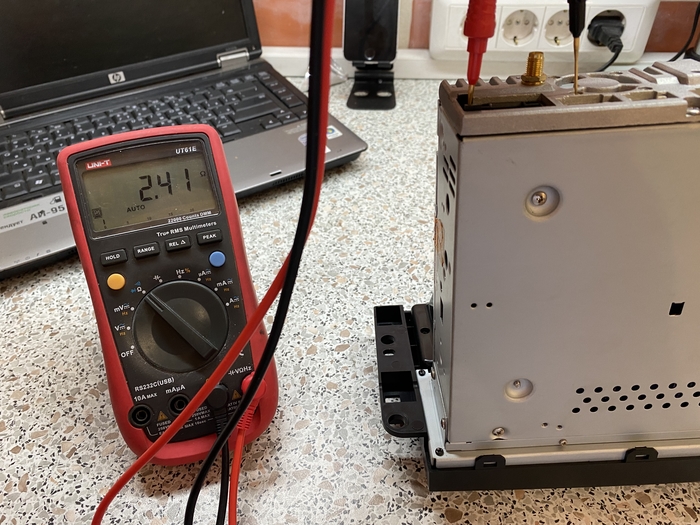

Действительно, 2.41Ом по входной линии это очень мало.

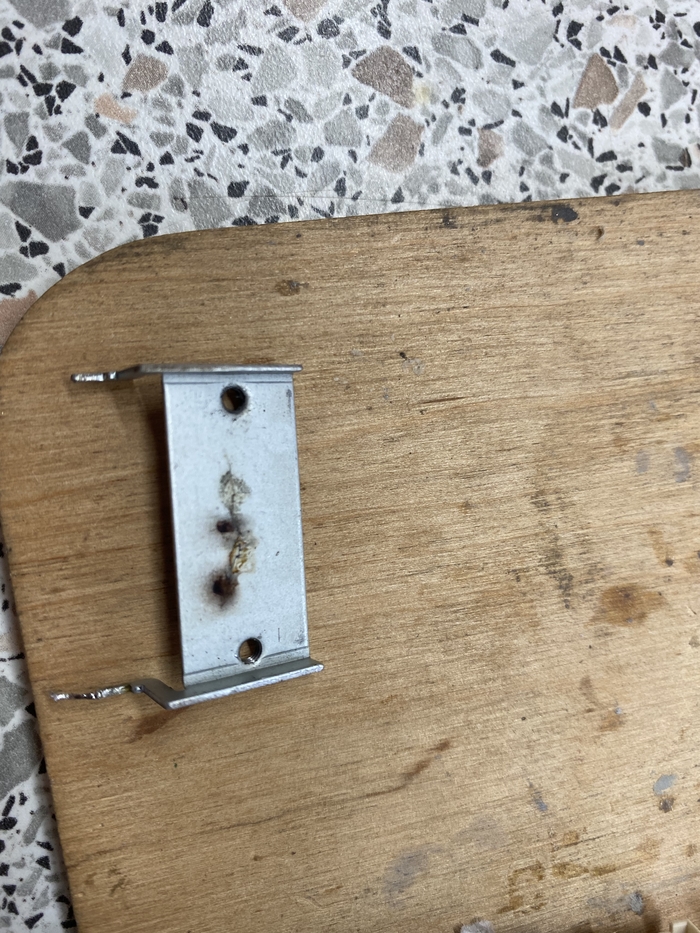

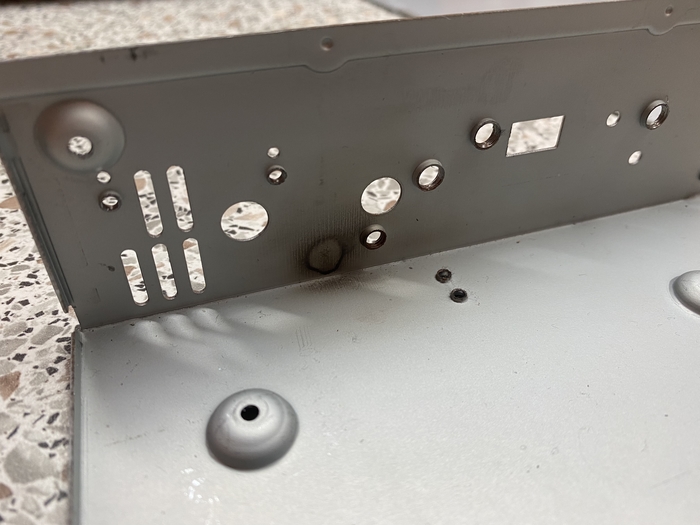

Найти виновника не составило труда:

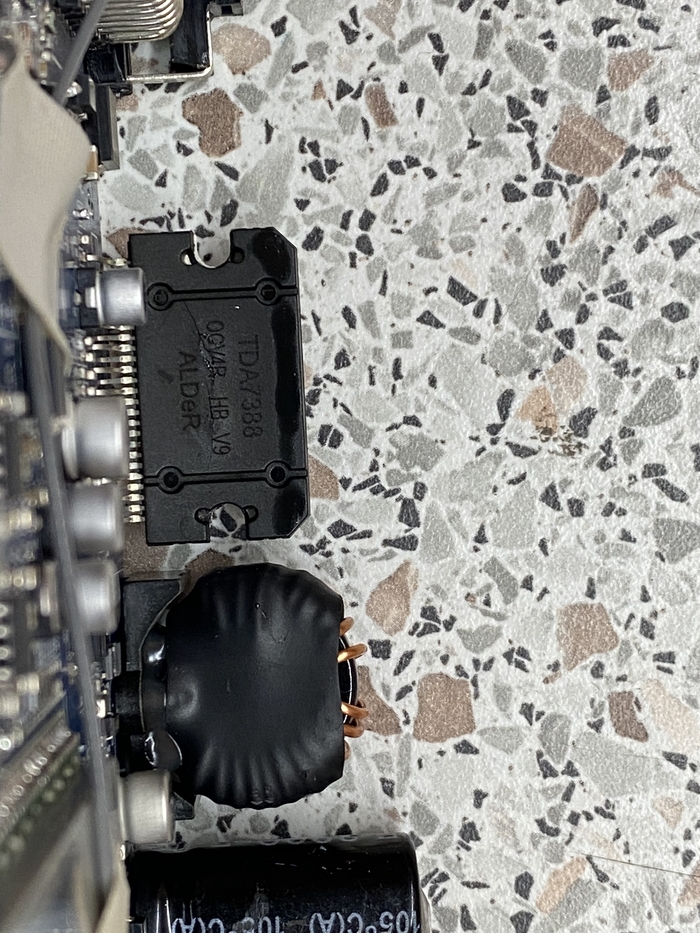

Это усилитель TDA7388.
Снимаем его с платы и проверяем, ушло кз или нет:

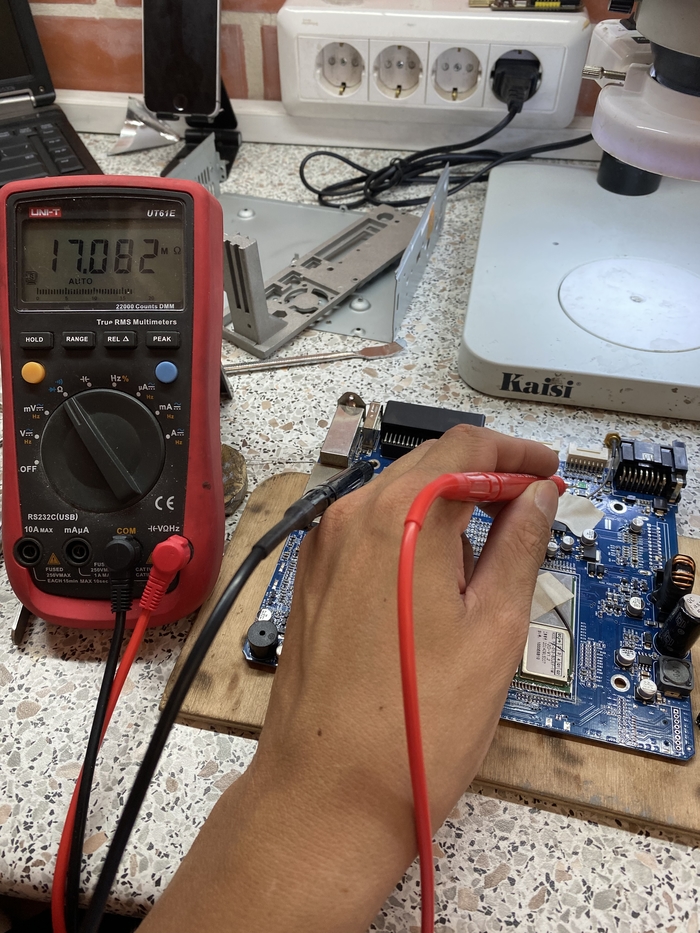

17 МОм, отлично.
Но, прежде чем припаивать новый, нужно замерить сопротивления на линиях питаний усилителя, вдруг там тоже что-то сдохло или причина кз на одной из линий.

В моём же случае все в норме.

Припаивать будем точно такой же: TDA7388

Ж.Ы. Я знаю, что можно вместо этого, поставить усилитель получше, но вместе с клиентом решили ставить заводской вариант.

Далее сборка и проверка в машине.
К сожалению при проверке я не смог присутствовать, но говорит что работает и играет хорошо)

Ремонт окончен)

Москва

Всем привет)

Ещё в июне отремонтировал этот ноут, а написать пост получилось только сейчас.

Собственно ноут не реагировал на кнопку включения.
Сразу разбираем и осматриваем плату.

Причин у такой неисправности может быть огромное количество, начиная от неисправного блока питания или разъема, до дохлого процессора/хаба или даже прогара текстолита.

И первым делом осматриваем плату и делаем замеры сопротивлений.

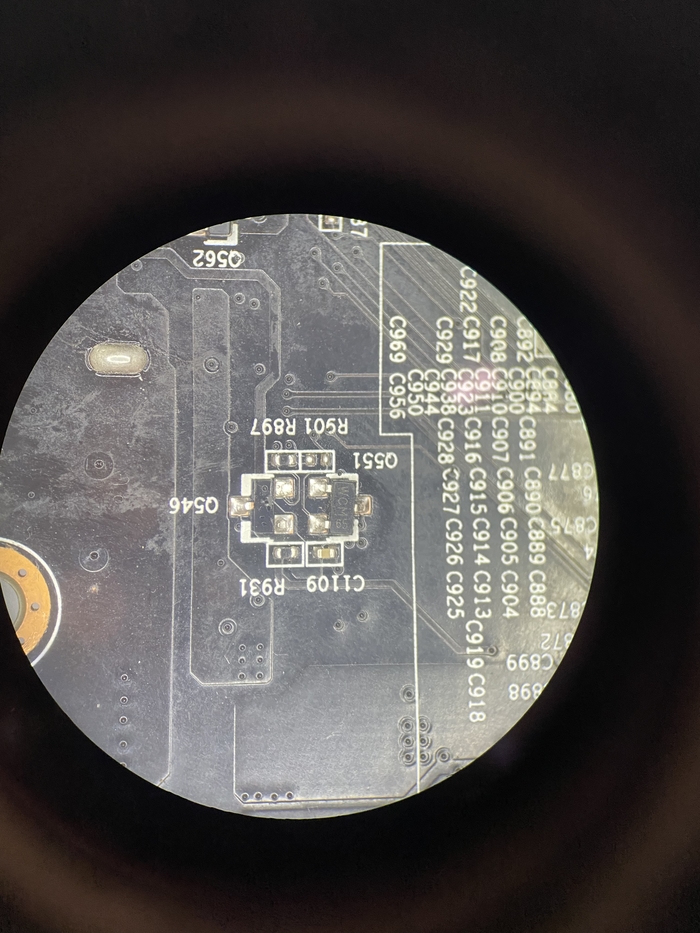

На основных дросселях все в пределах нормы, а вот на токовом резисторе по 19в короткое замыкание:

Понятно.
Теперь нужно найти что сдохло на плате.

Будем искать методом ЛБП: подадим 1в с ограничением тока в 2А на этот токовый резистор и найдём какой элемент будет греться.

А греется 3 запаралеленых кондера:

Врятли все три сразу вышли из строя, поэтому отпаиваем их и прозваниваем каждый, и находим дохлый:

Это фильтрующий кондер на линии 19в. Выпаиваем его и замеряем сопротивление на резисторе, убеждаемся что на линии 19в проблем больше нет:

Затем припаиваем кондер с платы донора проверяем плату на реакцию на кнопку. Если ноут начал стартовать, то собираем и тестируем:

Вот такой ремонт получился)

Ноутбуки Сони довольно интересные всегда были с точки зрения потребителя в плане дизайна и начинки.
Но с точки зрения ремонта, кошмар: огромное количество проводов и шлейфов, суб платы, много моделей с хлипким корпусом, очень мало схем и прочее.
ИМХО

Москва

Всем привет)
Собственно у моего друга перестал реагировать на кнопку включения MSI ge70.

Такие ноуты я не так давно ремонтировал, так что примерную причину уже знаю)
Разбираем, отпаиваем транзистор и подаём 1в с ограничением тока 2А, и ищем что будет греться.

Ожидал увидеть дохлый фильтрующий кондер в питании процессора, а кондер сдох в питании гпу)

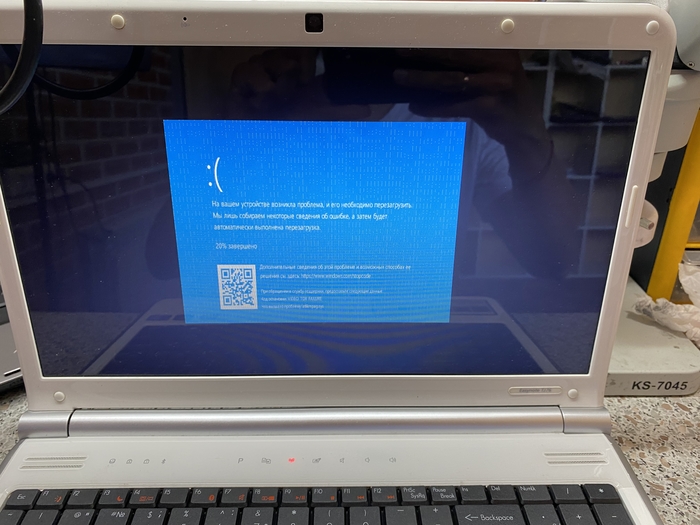

Заменив его, ноут стал нормально работать и вроде все ок)

Но через 2 дня он снова перестал реагировать на кнопку и на этот раз уже сдох кондер в цепи питания процессора)

На сегодняшний день ноут хорошо работает уже недели 2-3)
Нареканий нет)

Москва

Всем привет)
Очередная замена видеочипа (видла) вам в ленту)

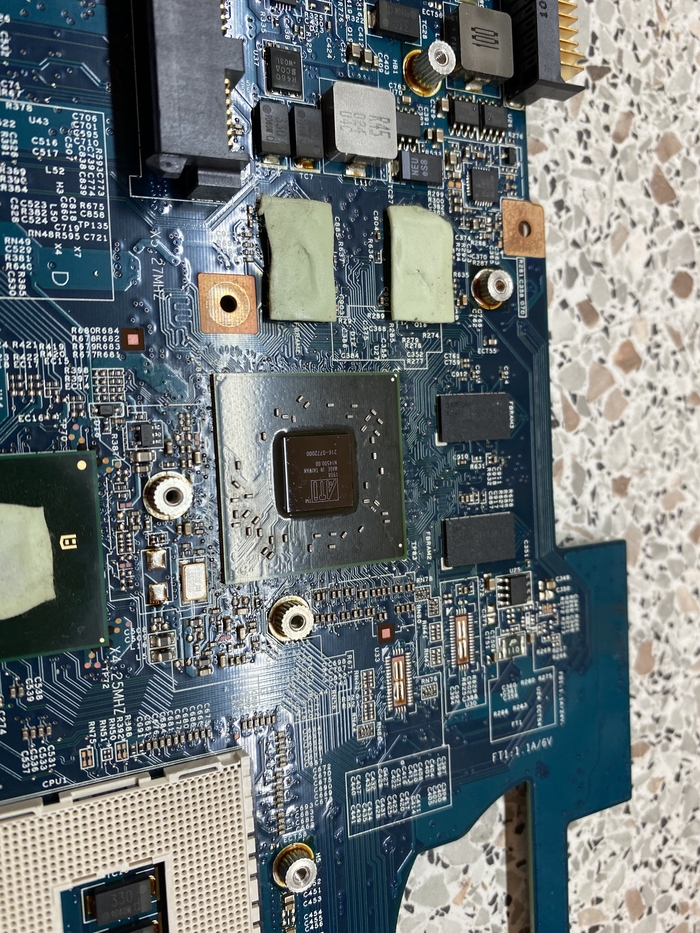

Ноут уже при включении показывал артефакты:

Как бы проблема уже очевидна.

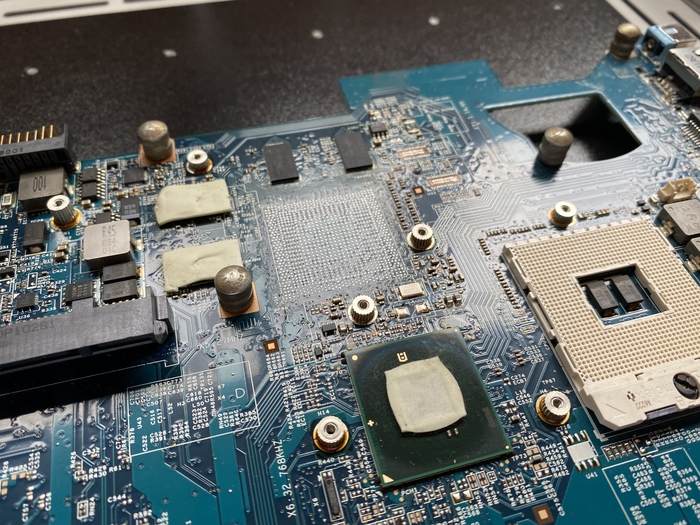

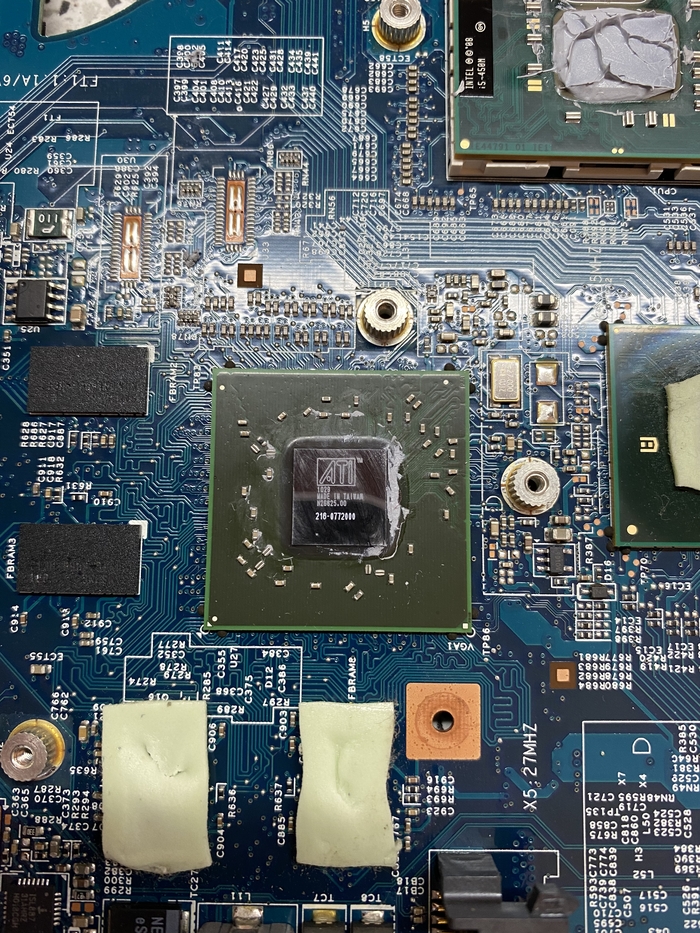

Имеем 2000й чип:

В Москве такой чип стоит слишком дорого, поэтому решили заказать из Китая)

З.Ы. Один Хрен все чипы которые продаются в Москве, так же из Китая, либо сняты с доноров.

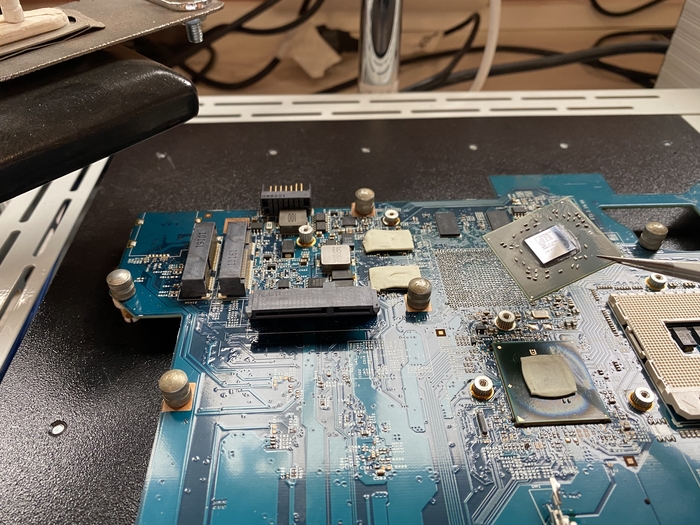

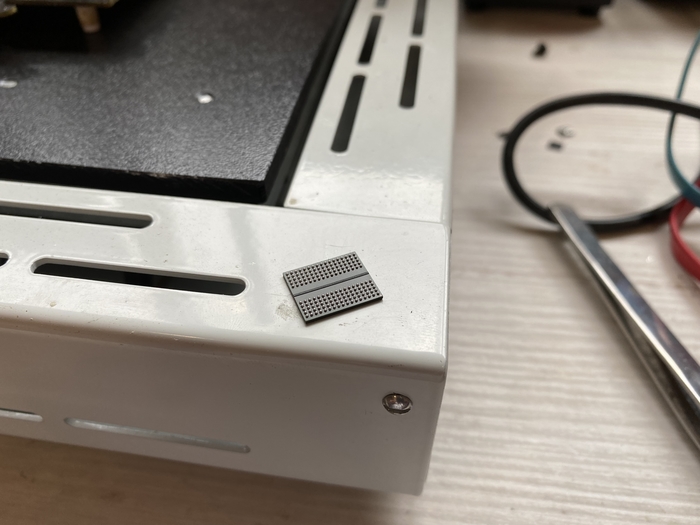

После получения, реболлим на свинец и меняем:

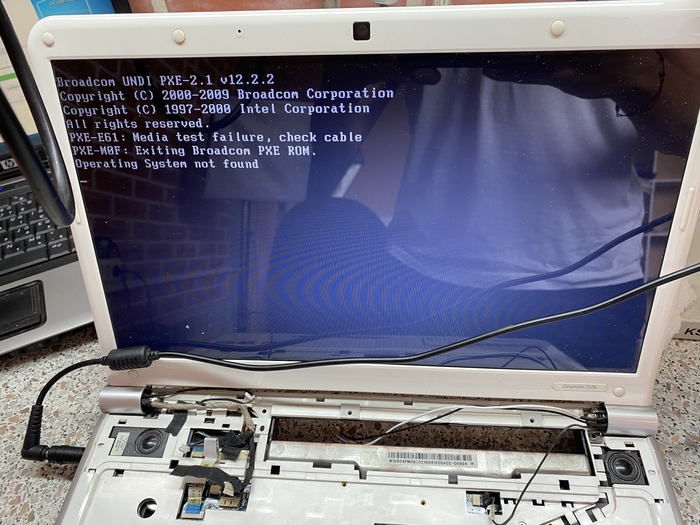

Ну и проверяем:

Далее тесты и все такое.

Москва

Всем привет)

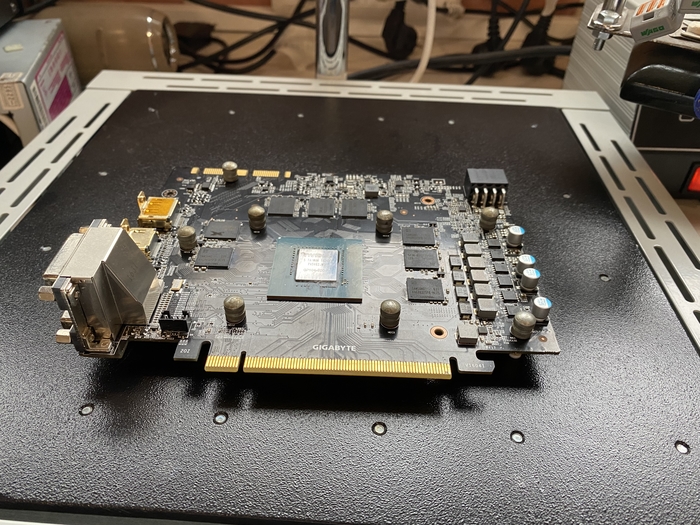

Была у меня в начале июня такая карта в ремонте.
Сейчас с ней все хорошо, работает.

Предыстория примерно такая: во время игры пропало изображение на какой-то amd rx.
1070 сняли с рабочего и воткнули вместо амд, и она тоже перестала работать.

Затем ее отдали мне.

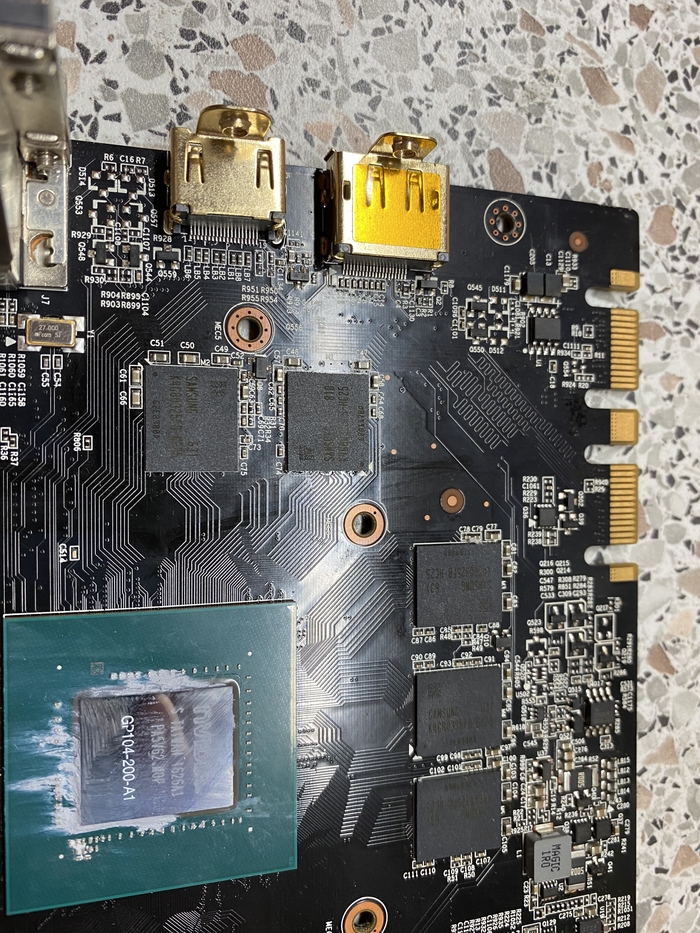

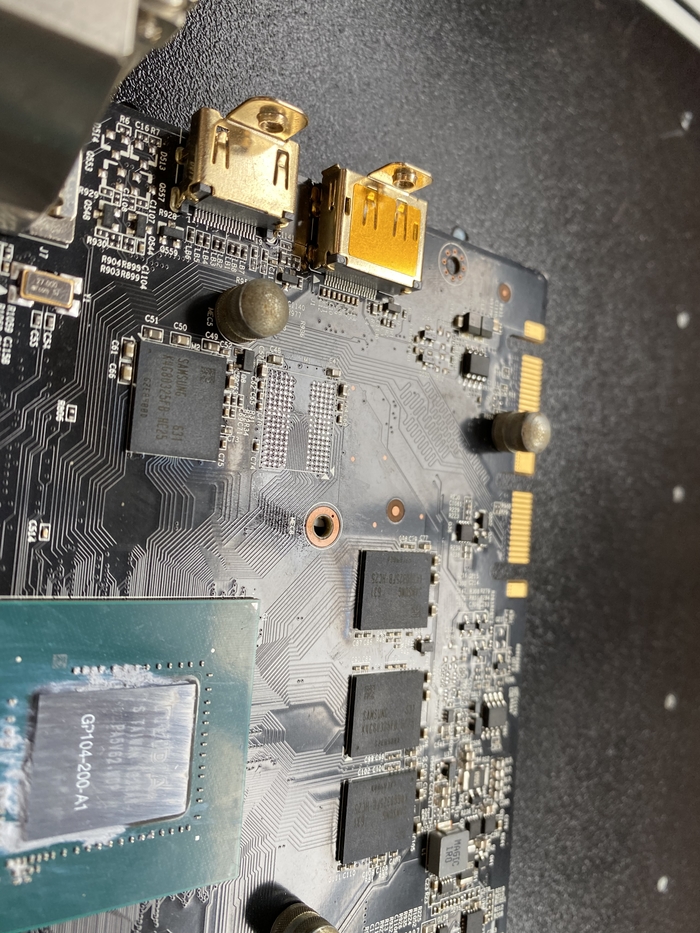

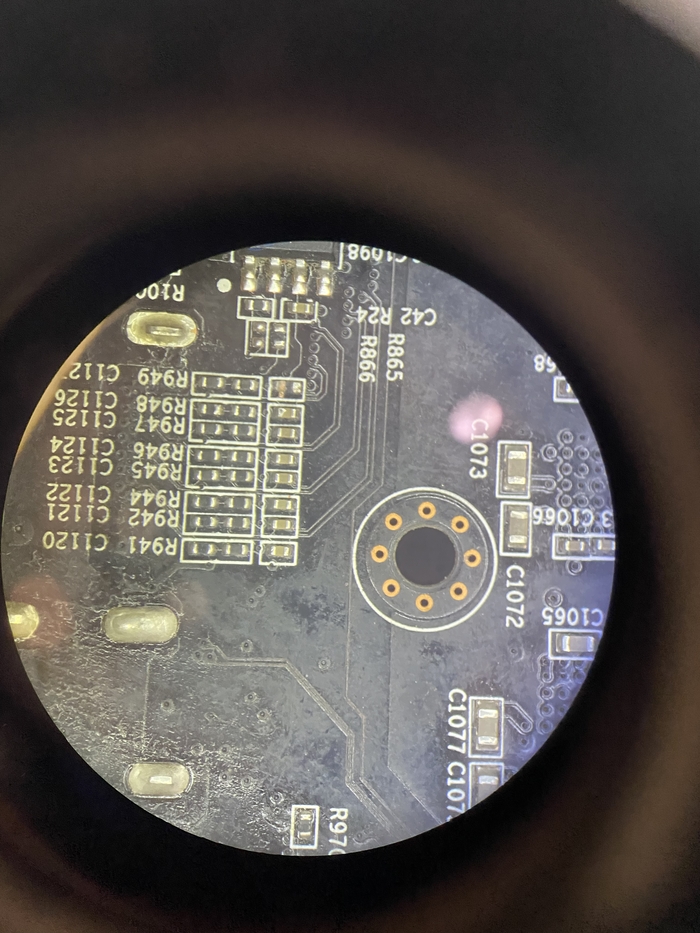

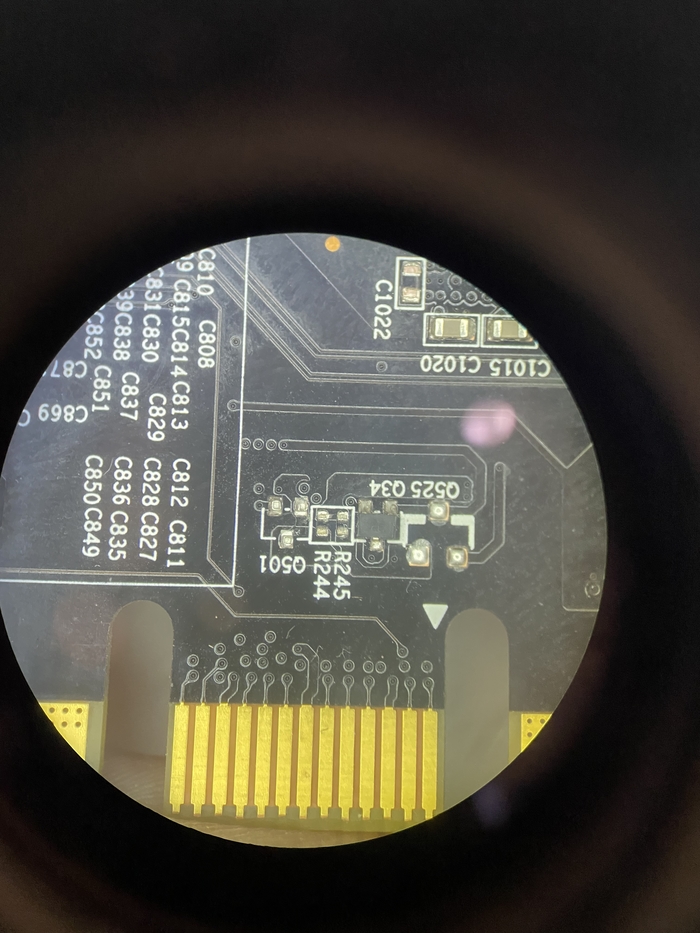

Визуальным осмотром выявил несколько сбитых элементов:

В целом не критично.
После восстановления сбитых элементов, на карте поднимались все питания и «зажигался» монитор, но изображение карта не выдавала.

У 10-й линейки такой дефект часто указывает на неисправность в работе видеопамяти

Самый простой и быстрый способ диагностики, это конечно запустить тест матс и увидеть в каких каналах у нас ошибки.

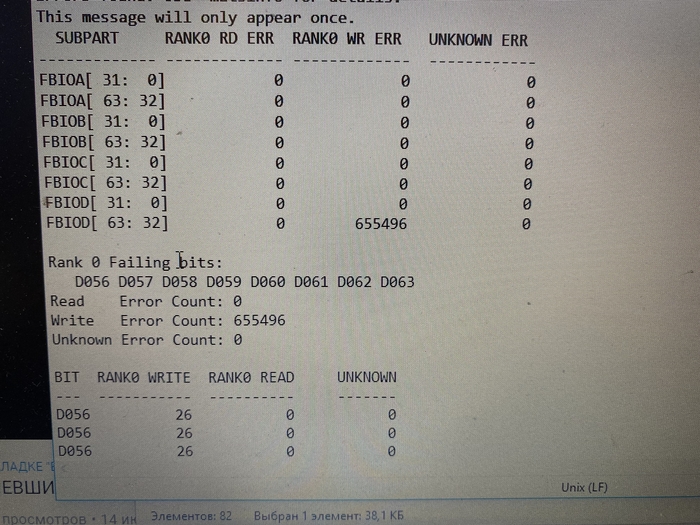

В моём случае ошибки были по каналу D1.

Далее, что бы понять, косяк в памяти или в видеочипе, нужно отпаять подозреваемый чип памяти и замерить падения напряжения на всех диф. Линиях этого чипа. И если нет «отклонений», то тогда можно пробовать менять чип.

Ну и после паяльных работ проверяем:

Все работает)

В июне у меня было 4 карты 10-й линейки с таким дефектом, когда зажигался монитор, но изо не было. Три карты починились аналогичным образом, т.е. заменой чипа памяти, но у четвёртой оказалась неисправность в контроллере памяти, т.к. падение напряжения на одной линии было 0.1353в

Как-то так)

Москва

Всем привет)
Несколько месяцев назад клиент мне принёс на ремонт плату от gigabyte на 1156 сокете.

Довольно старая и не актуальная по современным меркам.
Диагностика показала, что на плате вышел из строя чипсет (он же хаб).

Он пробит по питанию и по дата линиям юсб:

Тут решение только - менять)
Но по деньгам эта процедура не выгодна для клиента, т.к. можно уже купить рабочую похожую плату.

Он мне ее оставил на распайку.

Но, спустя пару недель мне понадобилась плата для стенда под видеокарты.

И я заказал себе хаб с али, и сделал себе стенд)

Все давно уже работает)
Будет дальше трудиться в мастерской.


Вторая плата другого клиента , уже на 1155 сокете, не давала картинку:

Тут дефект сразу бросился в глаза:

Сломано две «ножки» в сокете.
Что бы их поменять, нужно использовать фен и нижний подогрев.
Греем плату:

Затем феном и пинцетом вытаскиваем сломаным «ножки»:

И с донорского сокета берём и припаиваем обратно.
Результат таков:

Ну и конечно все заработало:

Вот такие несложные ремонты)

Москва

Всем привет)

Очередной залитый аппарат.

Материнская плата: MS-16j51 ver: 1.0

Достаем плату, осматриваем:

Нашел только два подозрительных места:

Один серый пятачок и залит контроллер оперативной памяти. Но окислов нет.

Больше ничего на плате нет.

Чистим, замеряем сопротивления. Если все в норме - включаем)

Плата стопорится на потреблении около 350мА.

Значит какое-то питание не поднимается.

И первым делом замеряем питания у залитого контроллера питания оперативной памяти, а там 0в.

Тут установлен контроллер AEAG или NB671.

У него присутствует питание, VCC и Enable, но основное питание оперативки он не выдает.

Вывод один - нужно заменить.

Я нашел аналог этого контроллера от компании RICHTEK - RT6223.

Это совместимый аналог (черно-белая картинка это ричтек, цветная - NB671):

Меняем:

Далее снова пробуем включить и да - ноут включается.

Чистим кулеры, меняем термопасту и еще раз проверяем в собраном виде:

Все вроде хорошо)

самое главное - процессор и видеочип не пострадали)
