Всех приветствую)

Когда-то давно мне клиент оставил эту плату на запчасти.

Она просто перестала подавать признаки жизни.

Скорее всего она из какого-то офисного фирменного компьютера HP.

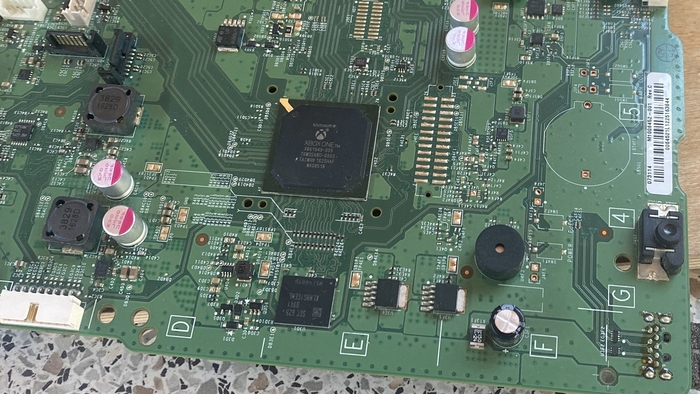

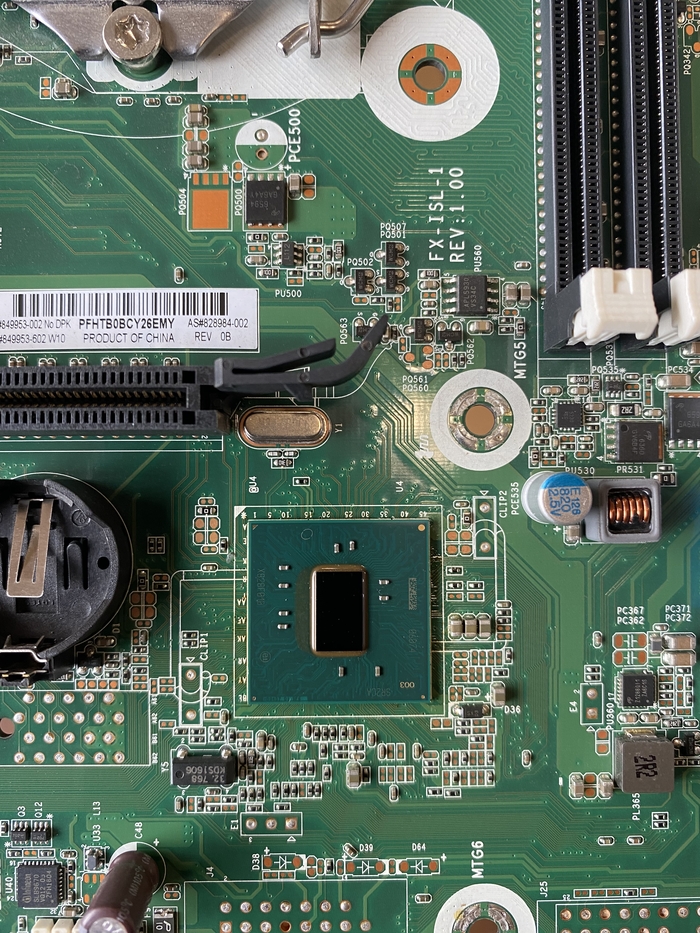

Визуально она целая и проблем с ней вроде бы нету.

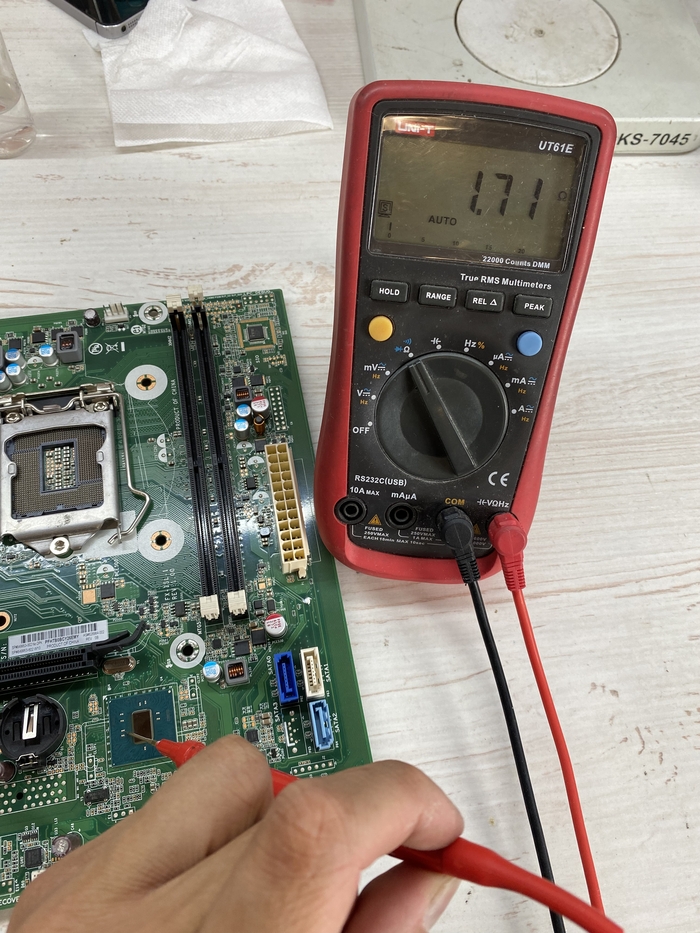

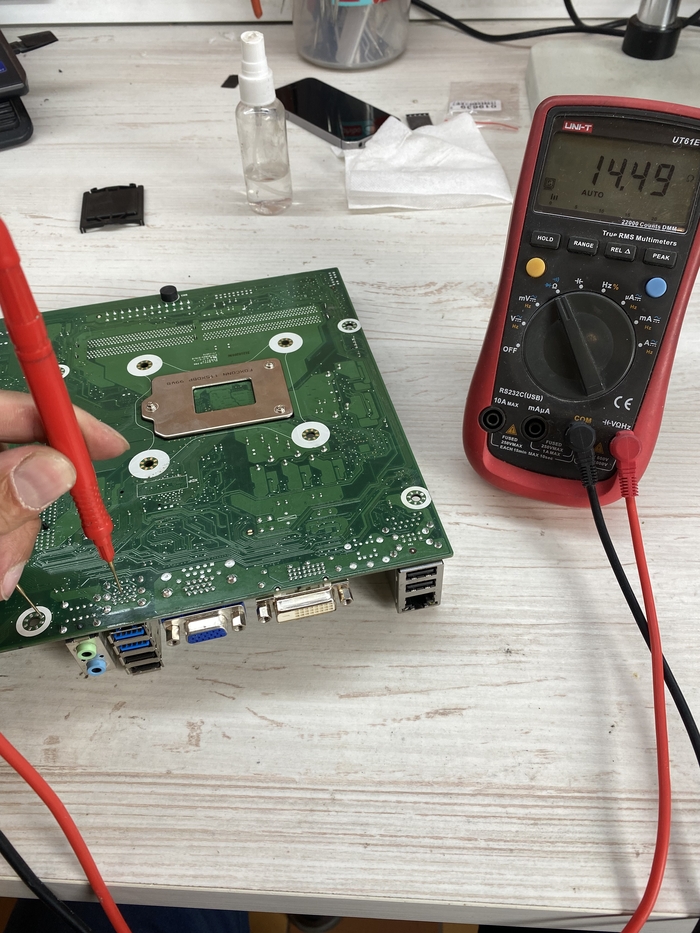

Но стоило взять в руки мультиметр и проблема была найдена:

Пробило хаб по питанию и дата линиям юсб.

Однозначно его нужно менять.
Так как плату делаю себе, заказываю б/у чип с Китая и жду.

Приходит это говно:

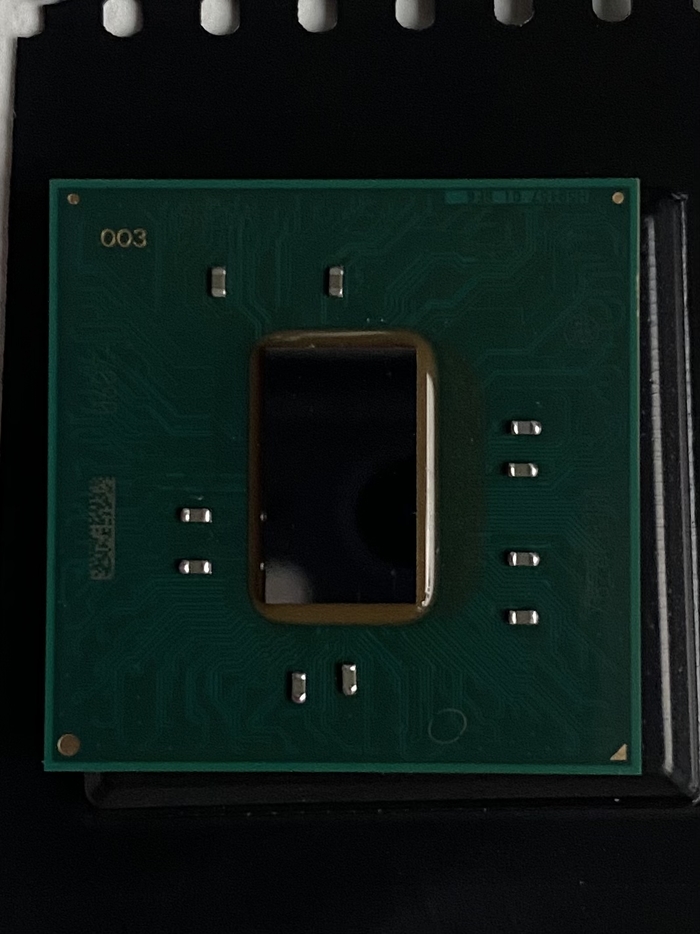

Компаунд вокруг кристалла аж коричневый. Уж не знаю откуда его сняли и сколько раз, но выглядит он так себе.

Но тем не менее решаю его ставить.

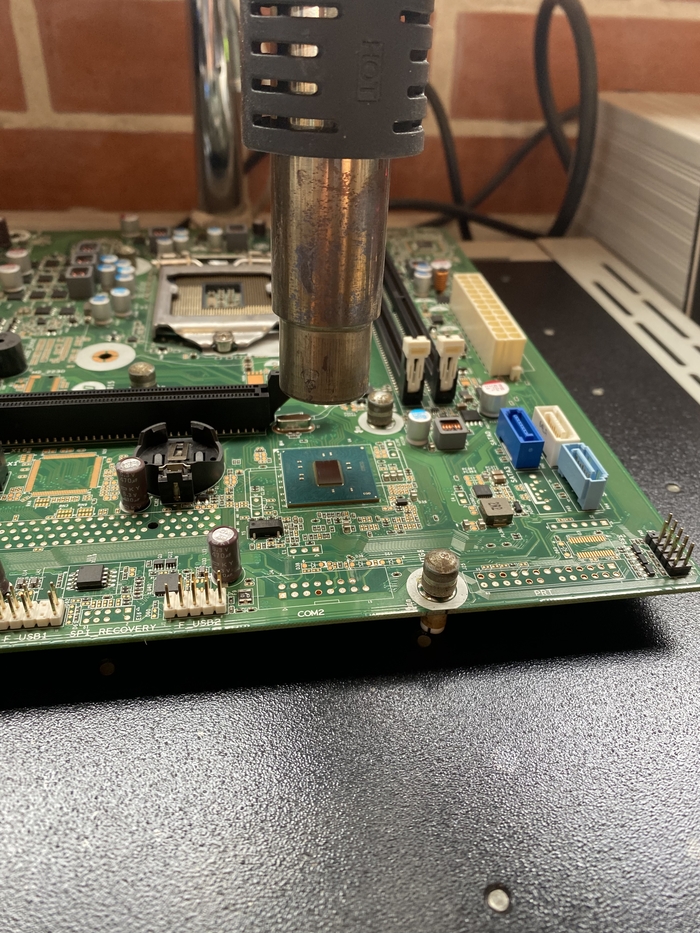

Чучуть погрели феном старый:

Сняли его:

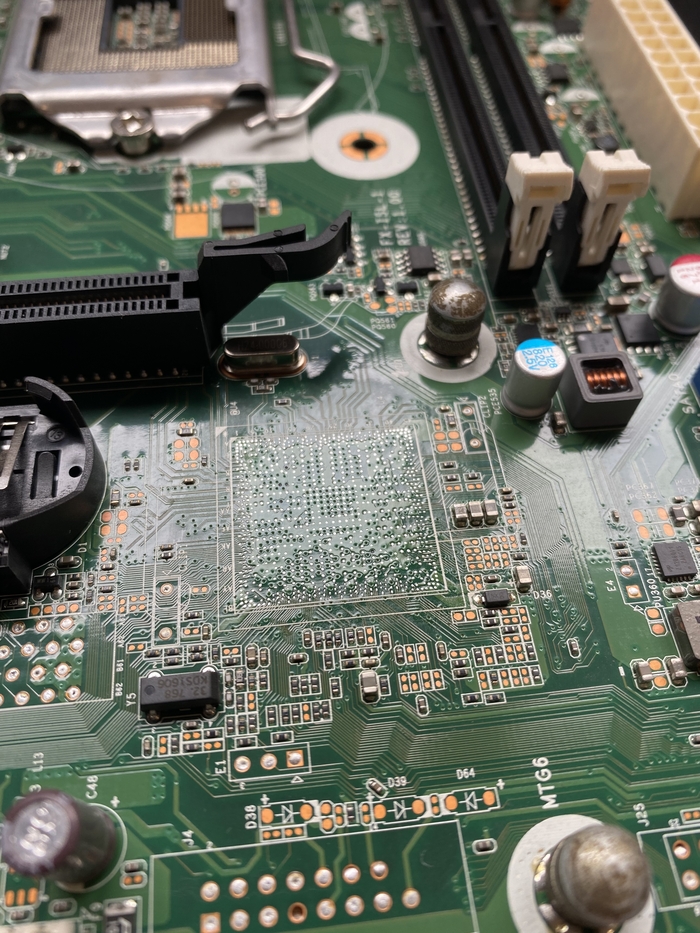

И припаяли «новый»:

Коричневый настолько что аж бесит!

Ну что поделать…

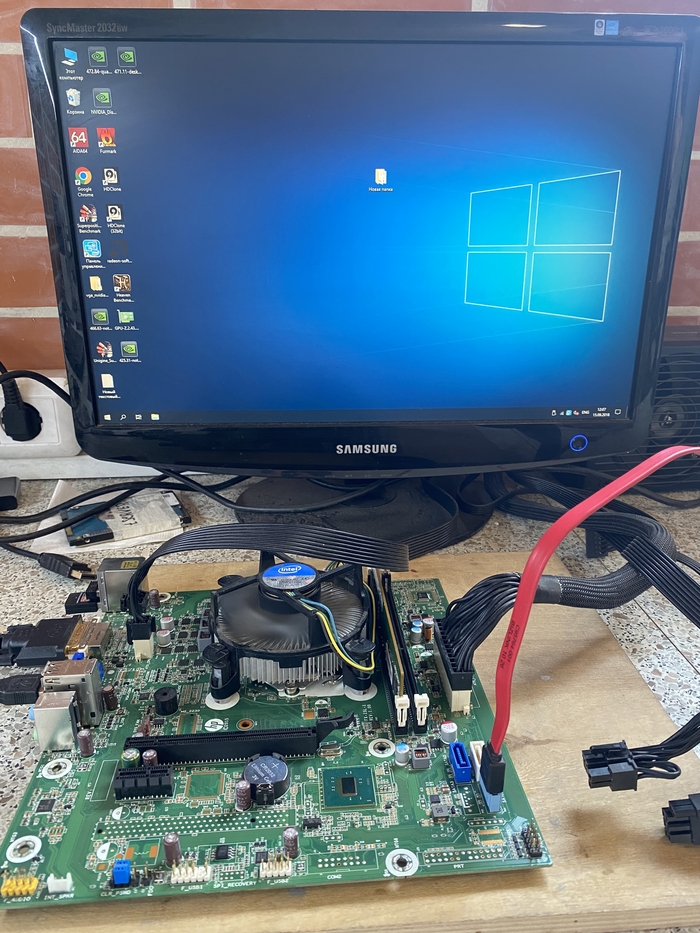

Даем плате остыть и включаем:

Нормально.

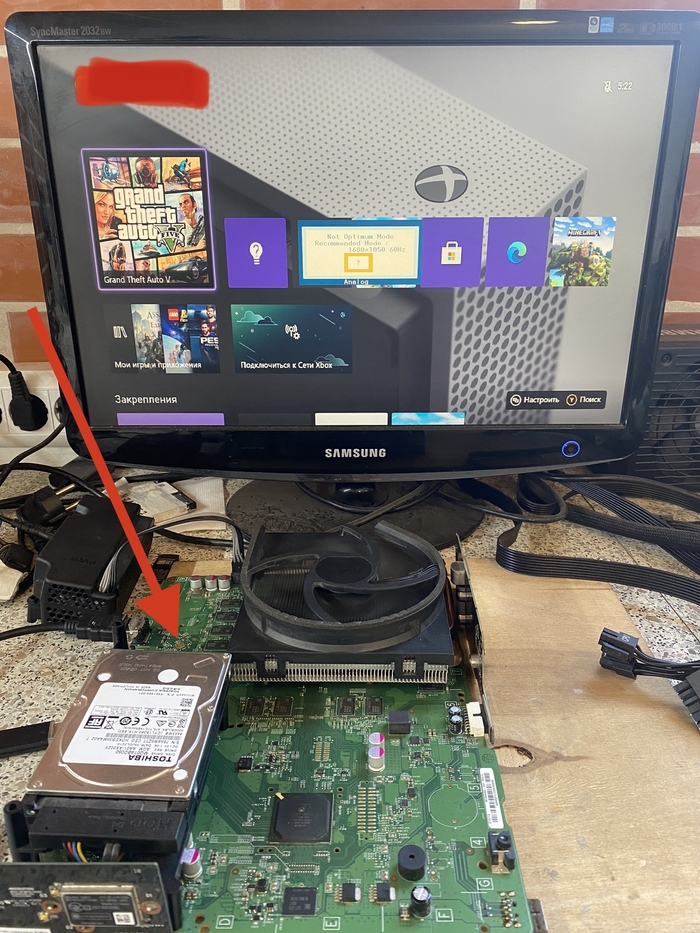

Картинка есть.

Пока еще плата работает)

Москва

Всех приветствую)

Будем возвращать с того света Lenovo L340-15IRH.

Все как обычно, выключили, а потом он перестал подавать признаки жизни.

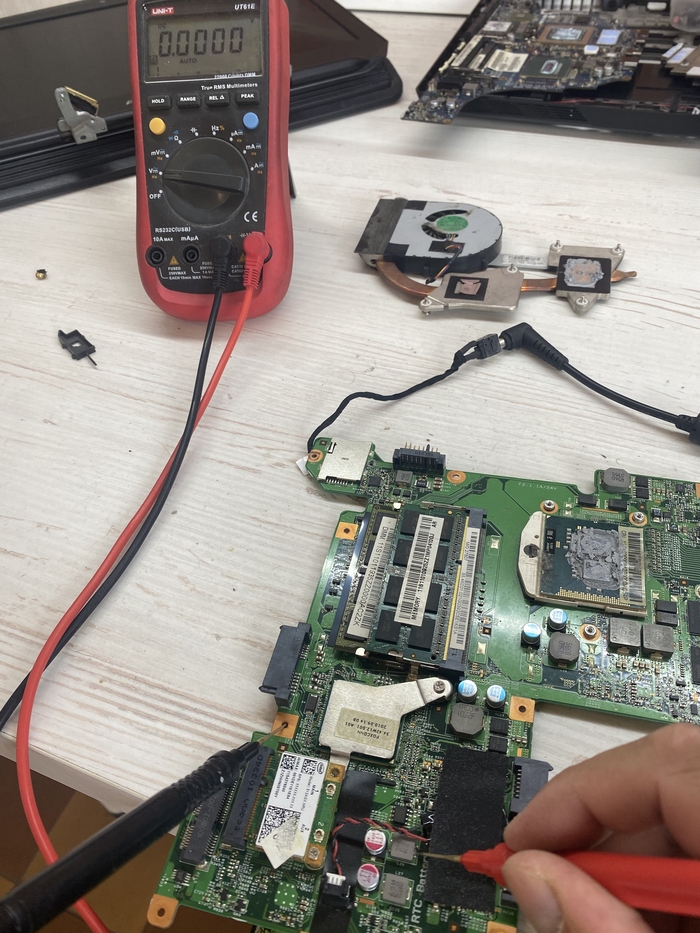

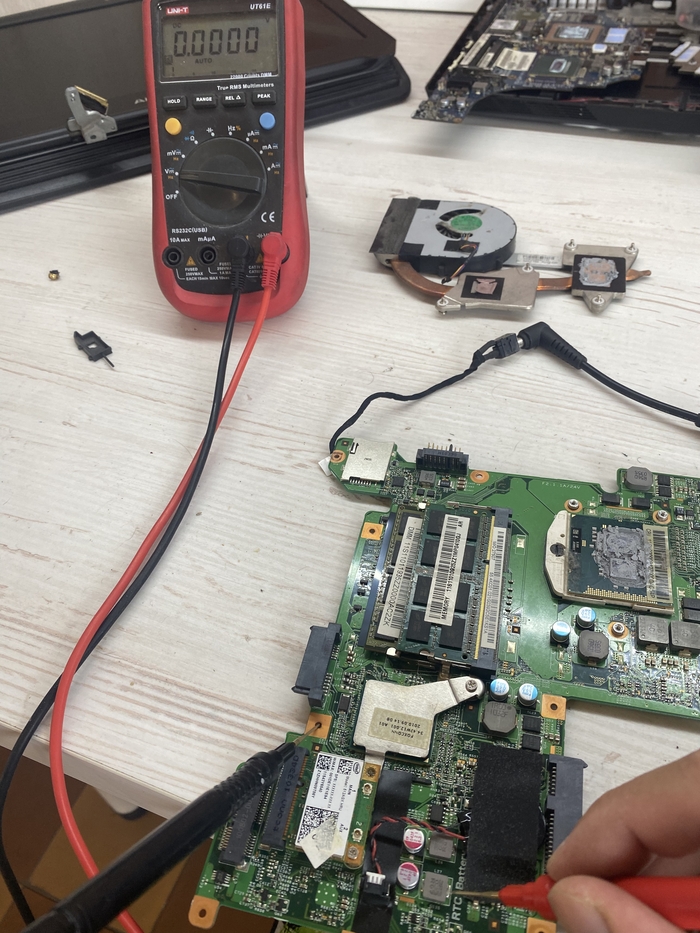

Разбираем ноут, вытаскиваем плату, осматриваем, делаем замеры:

По 3.3В немного заниженное сопротивление, и через минуту стало понятно почему:

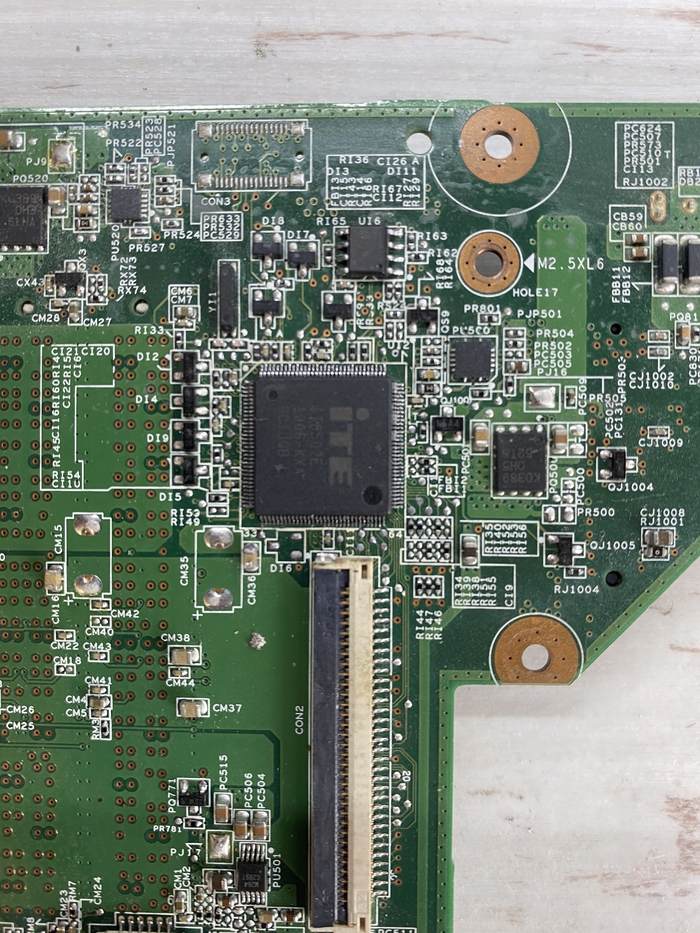

Имеется дырка в мультиконтроллере.
Пока не поменяем мультиконтроллер, дальнейшая диагностика не возможна, поэтому согласовываем с клиентом дальнейшие действия, получаем добро на замену и вперед.

Снимаем:

Ставим новый:

Но, работать он просто так не будет.

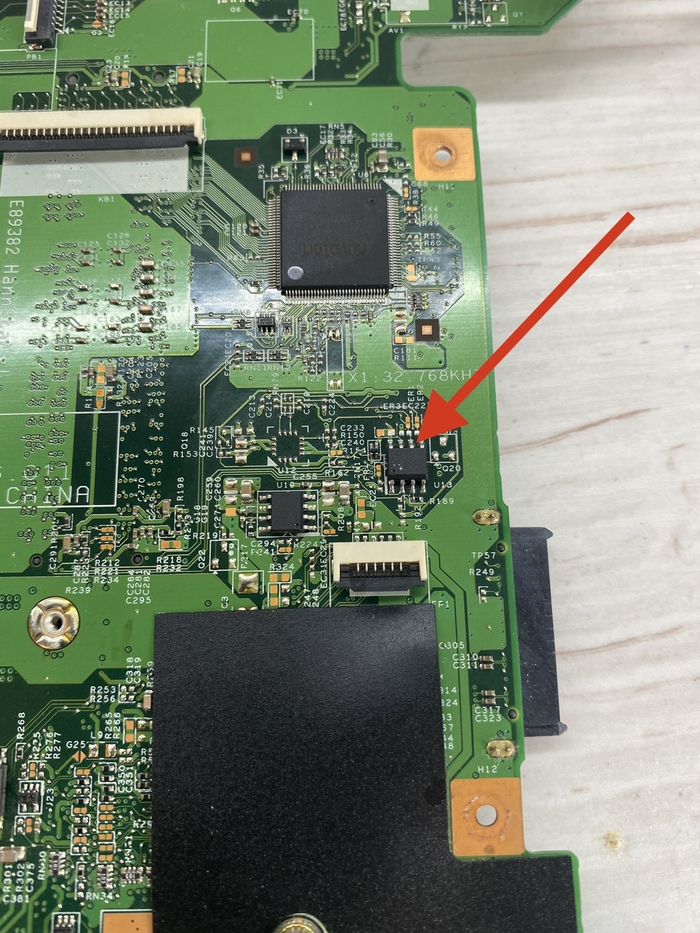

Здесь используется мульт IT8586E, в который нужно залить свою прошивку.

З.Ы. Нет, он тут не вычитывает свою прошивку из основного дампа, поэтому его нужно именно прошивать.

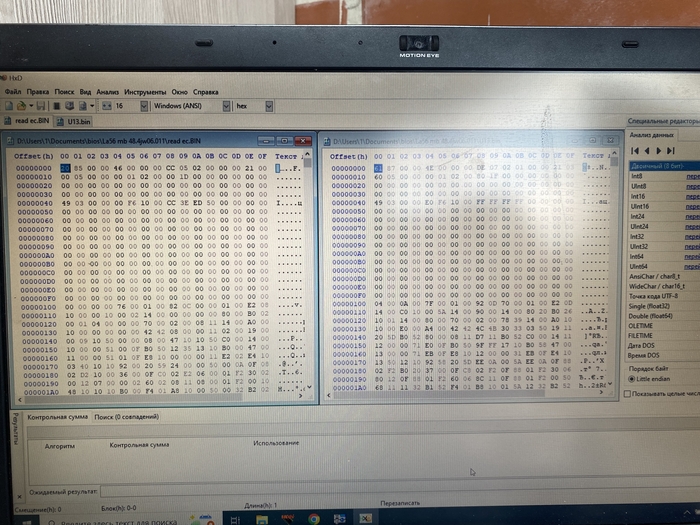

Достаем программатор вертьянова и работаем:

Ну и после этого ноут заработал)

Дополнительных дефектов не выявлено.

На всякий случай за кадром заменил фильтрующий конденсатор по питанию мультиконтроллера.

Протестировали и отдали клиенту)

Москва

Всех приветствую)

Да, в 2022 году еще есть люди, которые хотят чинить такие ноутбуки по тем или иным причинам)

Поэтому приступаем.

Дефект: при включении, матрицу заливает белым цветом и всё:

Как обычно, у такого дефекта может быть много причин, вплоть до не исправной матрицы. Но мы имеем дело с Sony на платформе AMD, а это значит, что у него есть несколько типовух, и одна из них, это 2001 мост)

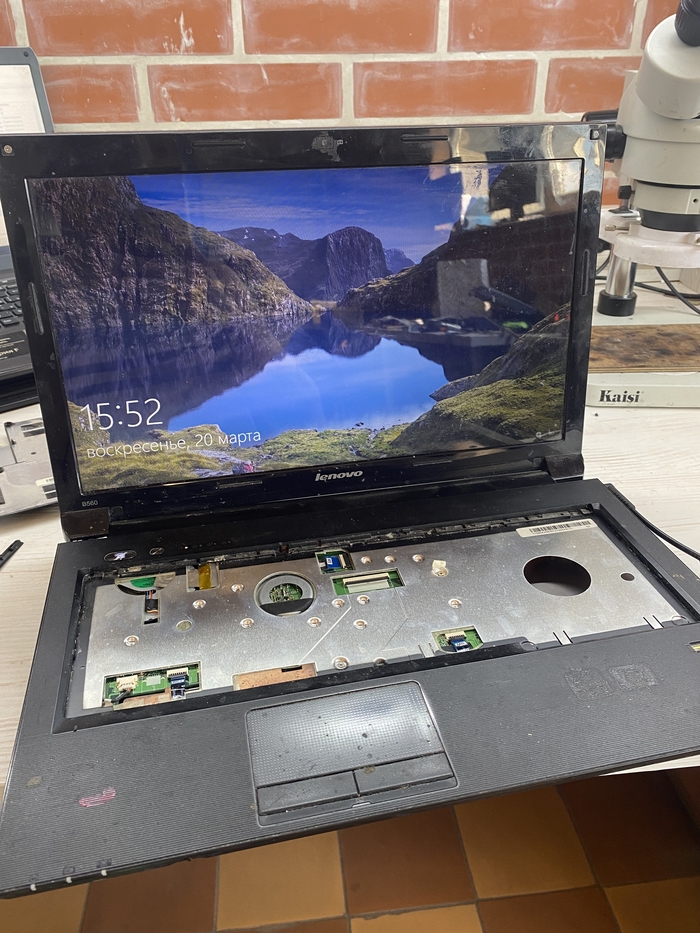

Разбираем:

В районе кнопок тачпада есть, залитие. Но очистка и пропайка этого участка проблему с белым экраном не решила.

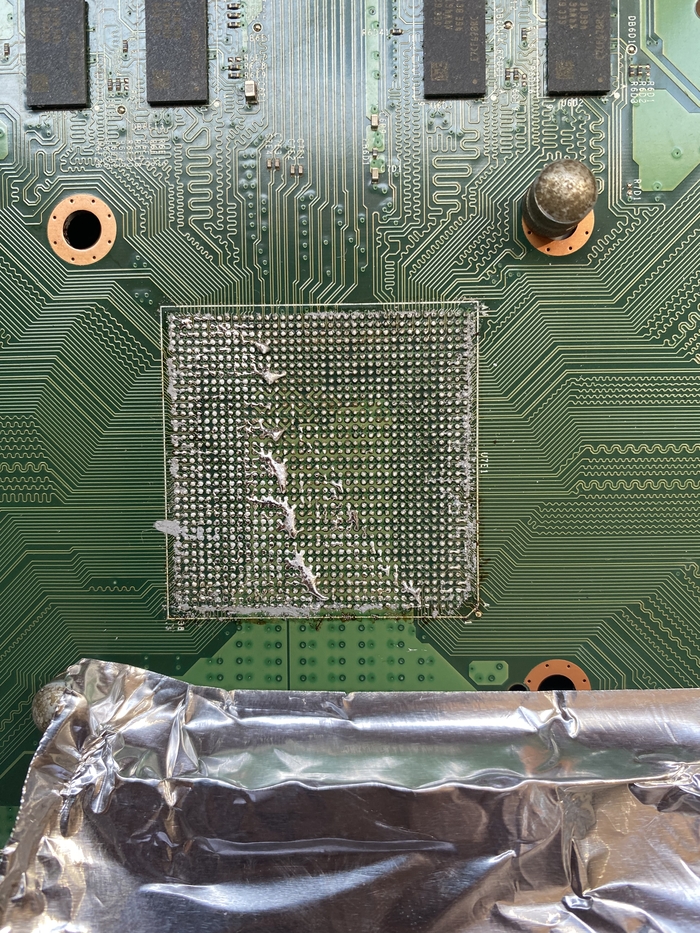

Смотрим на северный мост:

Он 11 года, без компаунда и видны следы флюса по его периметру. Делаем вывод что его или меняли, или грели.

Делаем диагностический прогрев моста, включаем ноут, видим картинку, делаем вывод что северный мост нужно менять.

В любом случае его уже в помойку.

Ремонт таких аппаратов я осуществляю без гарантии, так как все 2001 мосты которые есть в продаже, в 99% случаев б/у, перемаркированные и так далее. Поэтому невозможно даже примерно сказать сколько он проработает.

Клиент дал добро, а значит меняем чип на другой:

Меняем термопасту, на мост кладем новую термопрокладку 1мм так же от Arctic cool:

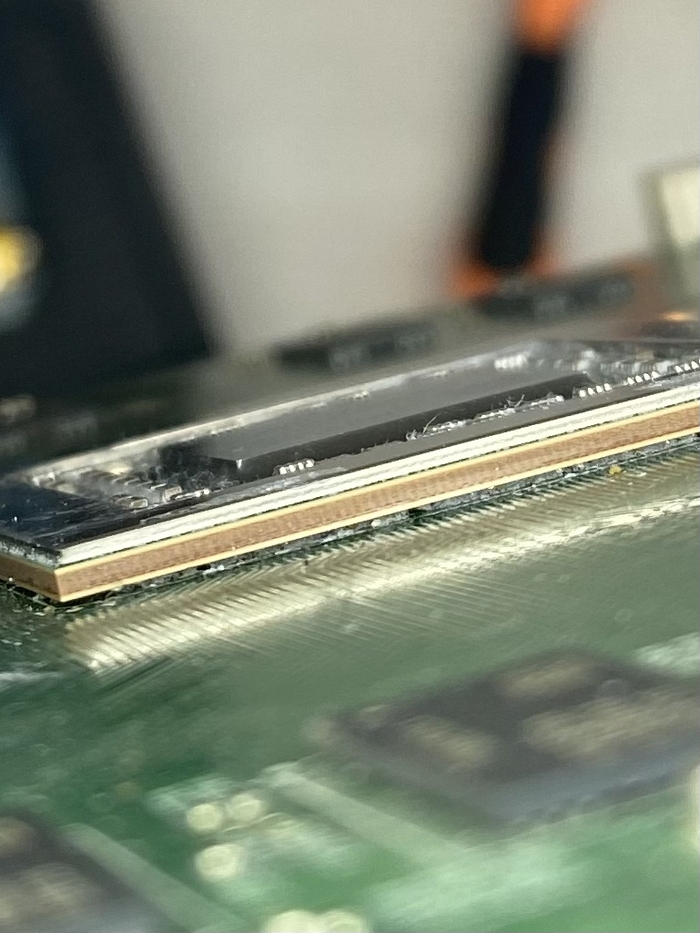

Убеждаемся что термопрокладка подобрана верно и прилегает к радиатору:

И запускаем ноут:

Затем его собираем, пару дней тестируем и выдаем клиенту. Пока тестировал, накачал каких то обновлений:

На этом ремонт окончен.

Москва

Всех приветствую)

Клиента стала беспокоить ошибка Fan Error появляющаяся при включении ноутбука.

Он заказал новый кулер в ПД, поменял, но ошибка так и не пропала.

Затем ноут принесли уже ко мне)

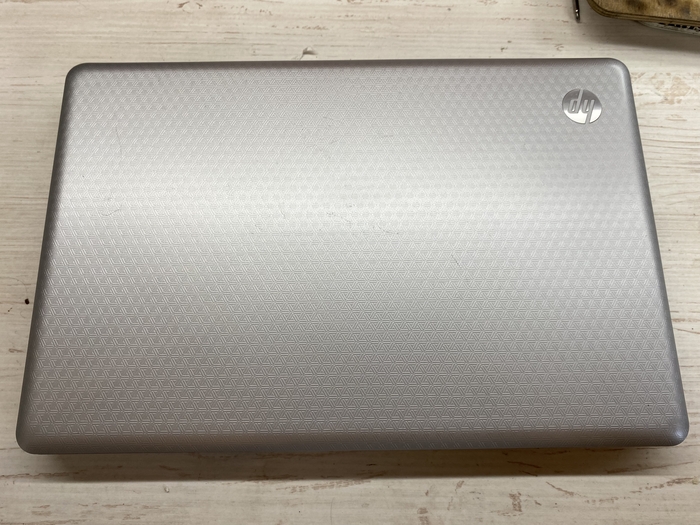

Вот он:

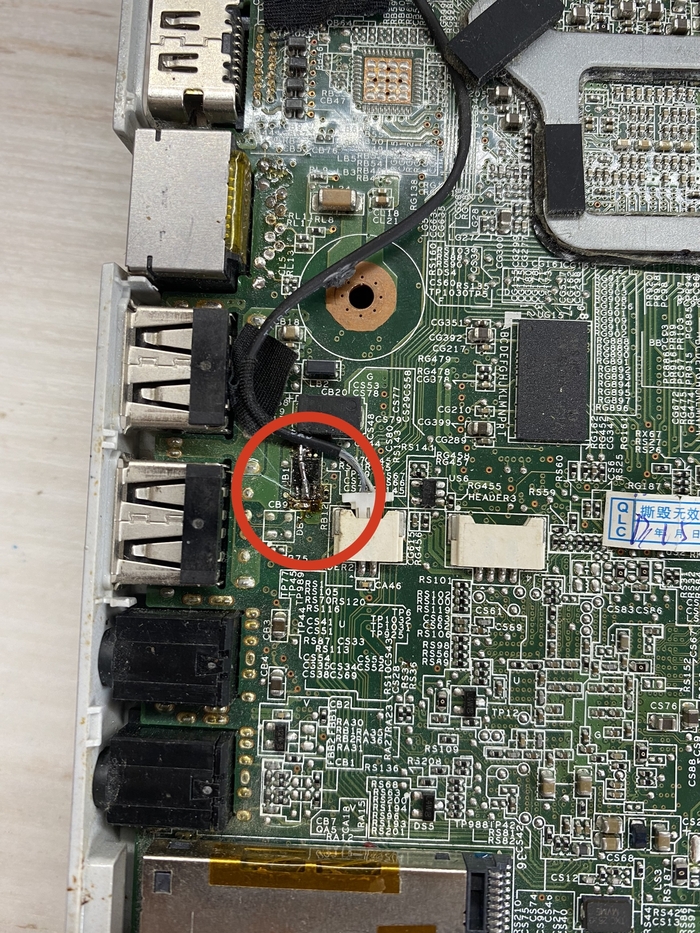

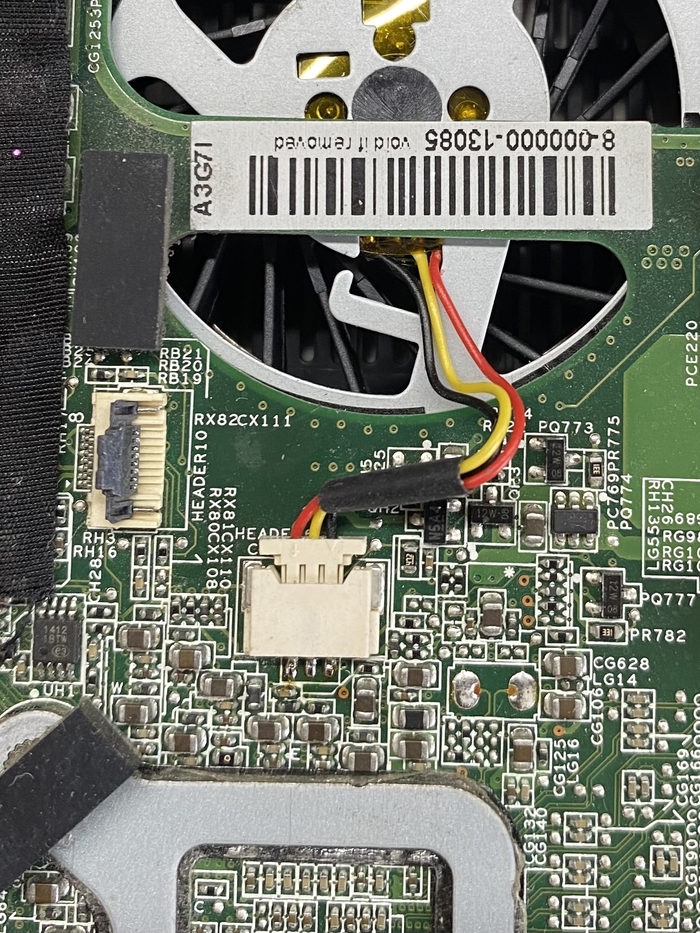

Сняв заднюю крышку, в глаза бросилась некая перемычка:

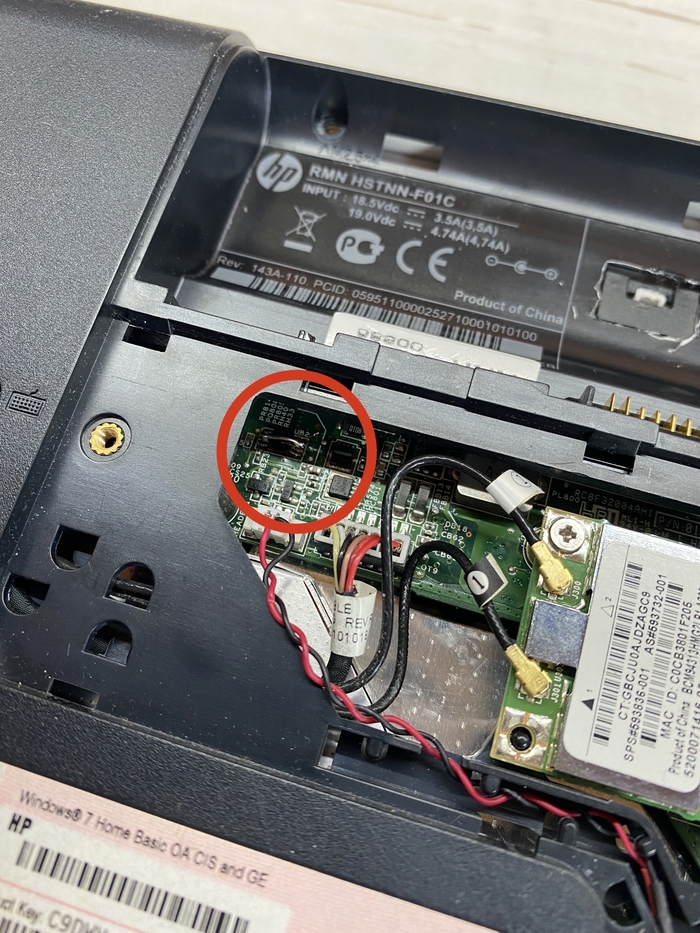

Достав плату я увидел еще одну, а так же пломбу с китайскими иероглифами.
Очевидно, плату купили на Али:

Так же на плате меняли мультиконтроллер и несколько каких-то элементов:

Это все не имеет отношения к нашей проблеме. Но для красоты я убрал колхоз с перемычками и припаял целые элементы:

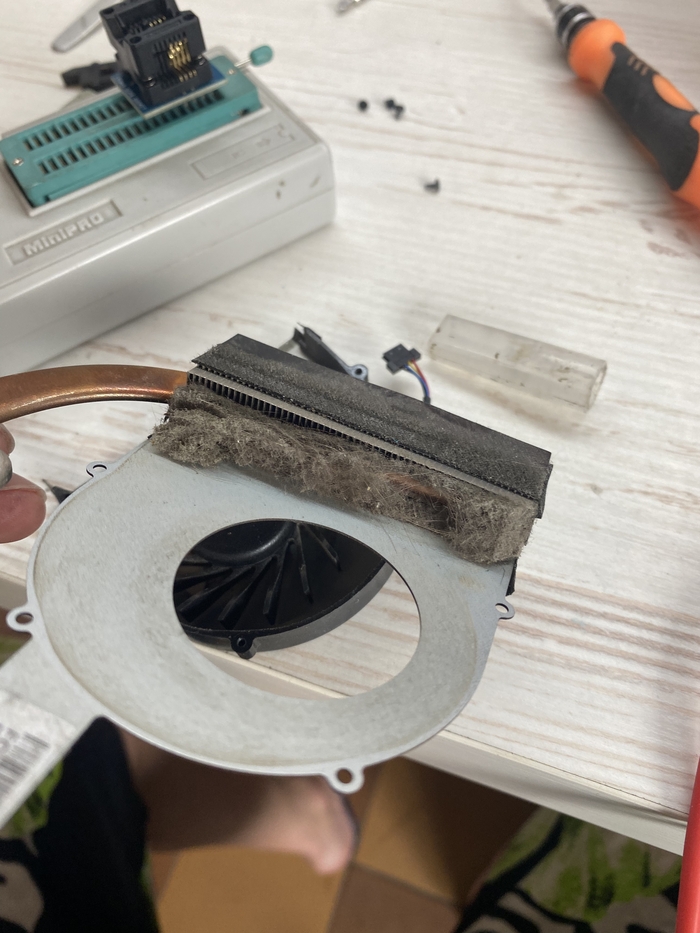

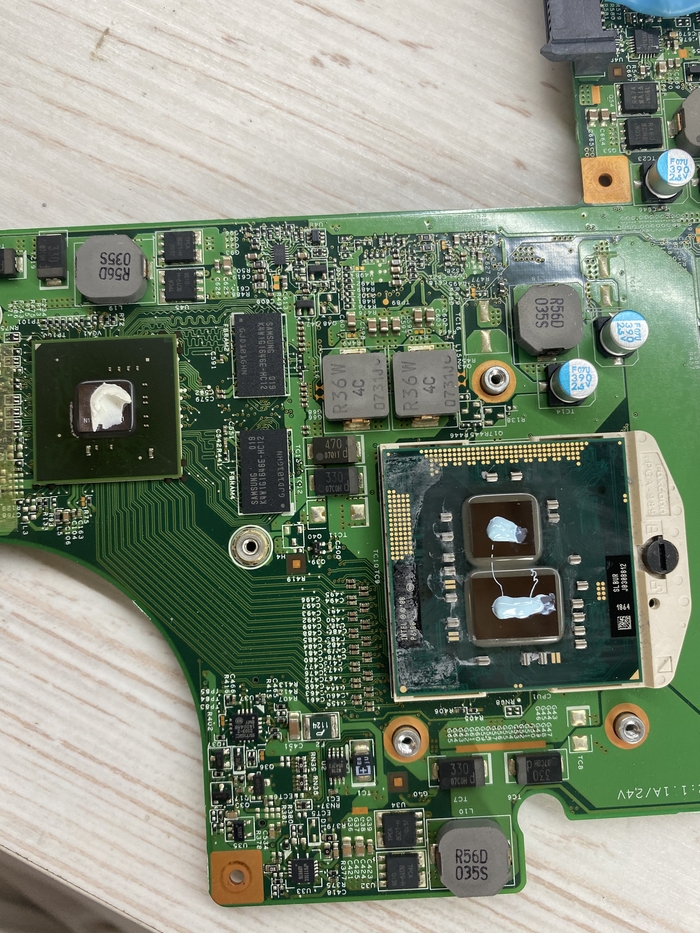

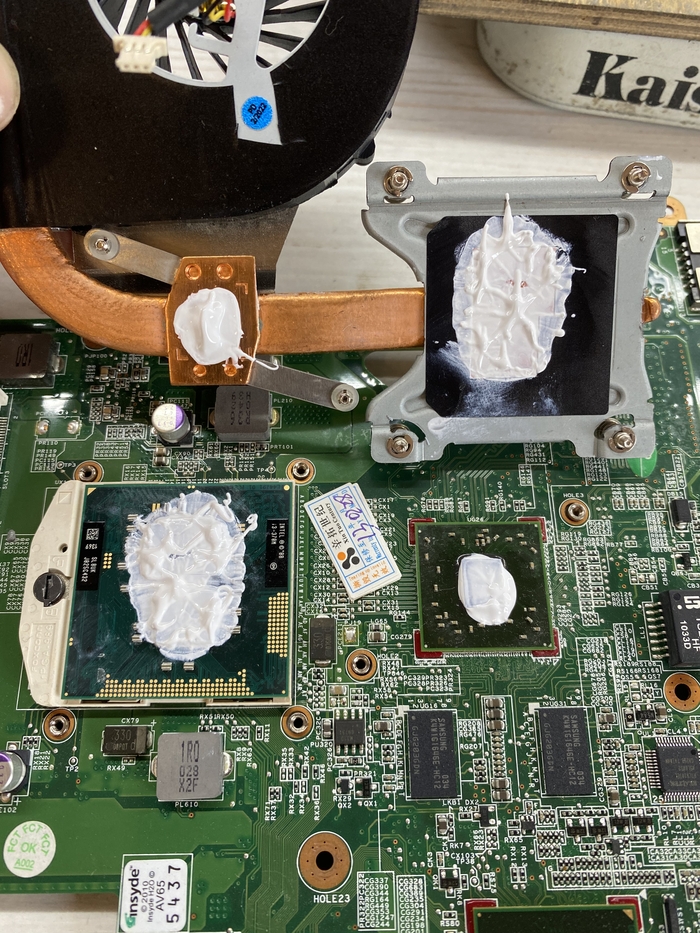

Снимаем радиатор, а там майонез:

Сняв радиатор, я отсоединил кулер и запустил его напрямую от ЛБП. Он рабочий.

На всякий случай я пропаял разъем подключения кулера:

Но результата это не дало.

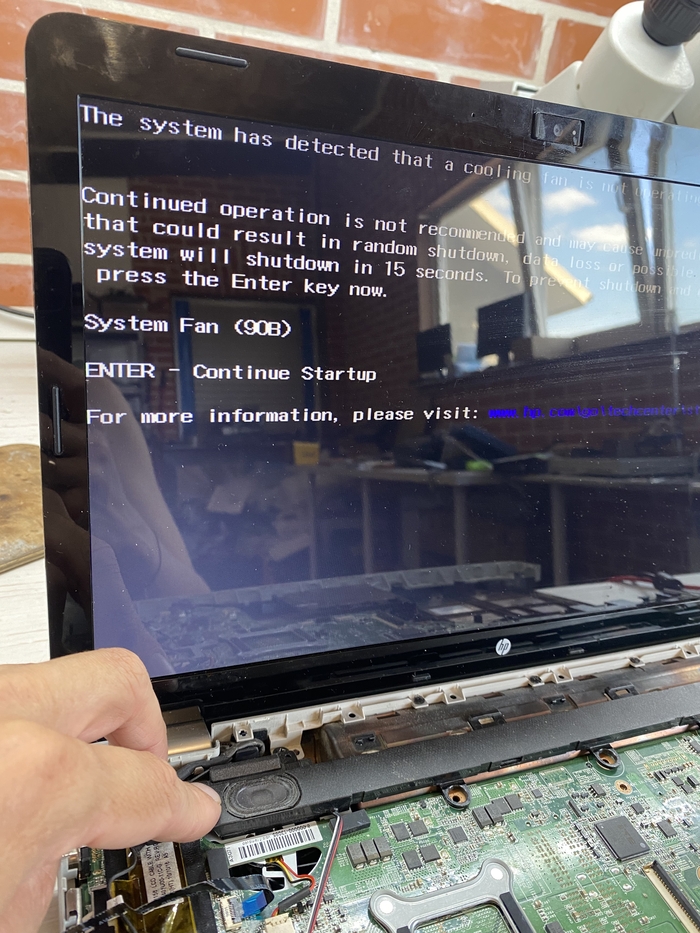

Потом, чисто случайно запустил ноут без динамиков, и о чудо) ошибка ушла)

Для наглядности, вот вам видео:

В чем суть проблемы: конструктивно, двигатель кулера находится прям под магнитом динамика.
А поскольку это не оригинальный кулер, а китайский аналог, то попался просто не качественный.

То есть двигатель кулера попадал под магнитное поле динамика, поэтому он и не работал.

А первый кулер действительно помер, он на прямую от лбп не запускался.

Проблему устранили покупкой оригинального кулера с разборки)

Вот такой вот случай был)

Москва

Всех приветствую)

Немного попала жидкость в ноутбук и он стал притворяться кирпичом.

И понятно почему) влага попала на обвязку контроллера дежурных питаний (ШИМ дежурки):

И немного задело аудиоконтроллер:

Без дежурных питаний ни один ноут, ни один современный блок питания или телефон работать не будет. Так задумано производителями.

После чистки и замены гнилых элементов на не гнилые, ноут вернулся в строй:

Москва

Всех приветствую)

Данная карта заболела 43-й ошибкой. Будем лечить.

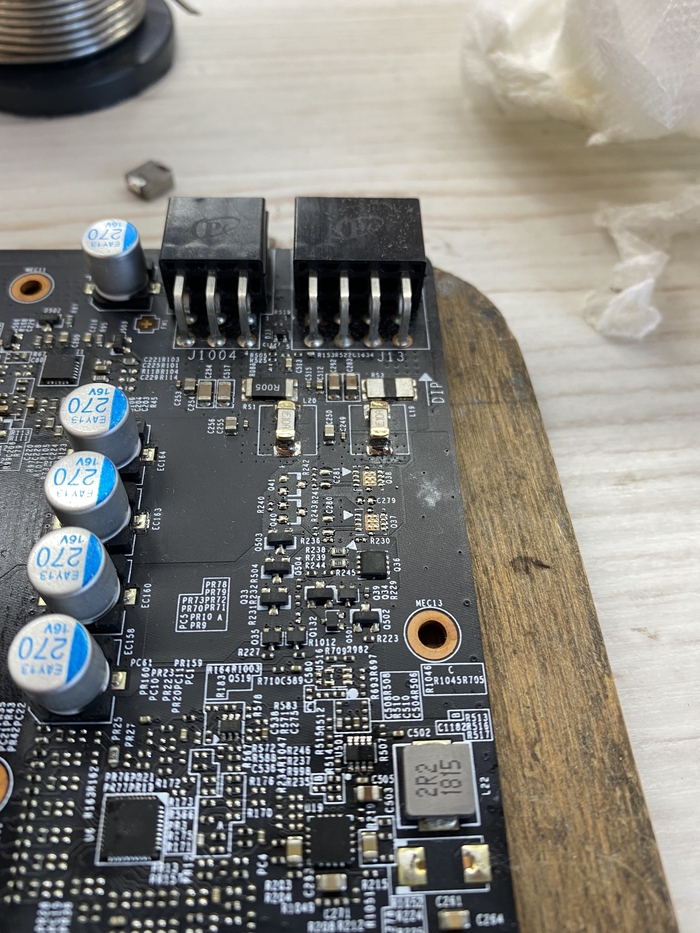

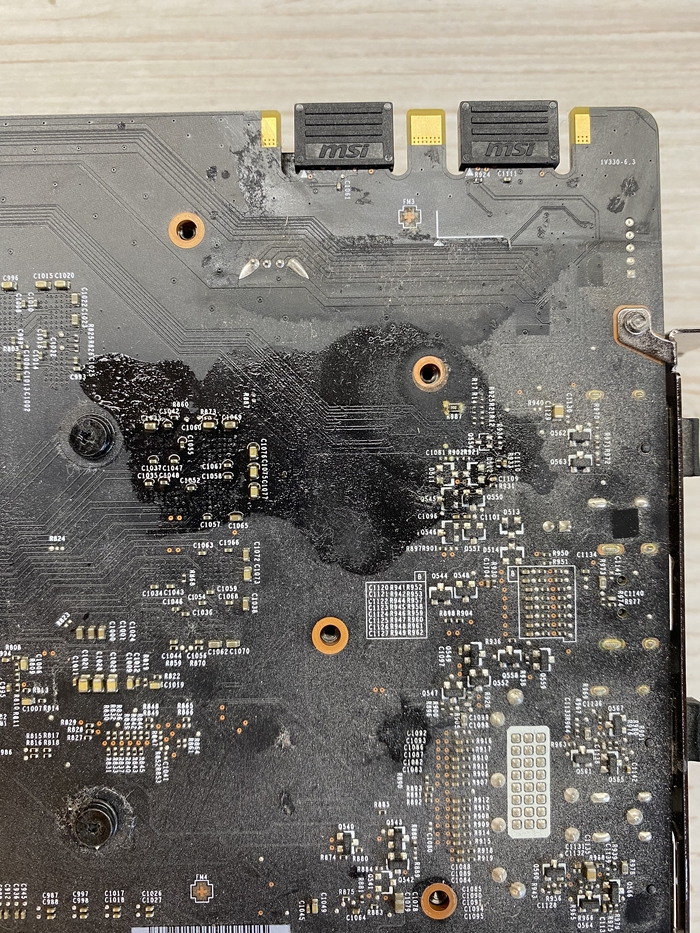

После визуального осмотра платы на предмет сбитых элементов и иных повреждений, запускаю карту в тесте Mats.

В итоге он выдает такой отчет:

Сбоит Канал B0.

По статистике чаще всего в этом виноват конкретный чип памяти, поэтому принимаю решение его заменить.

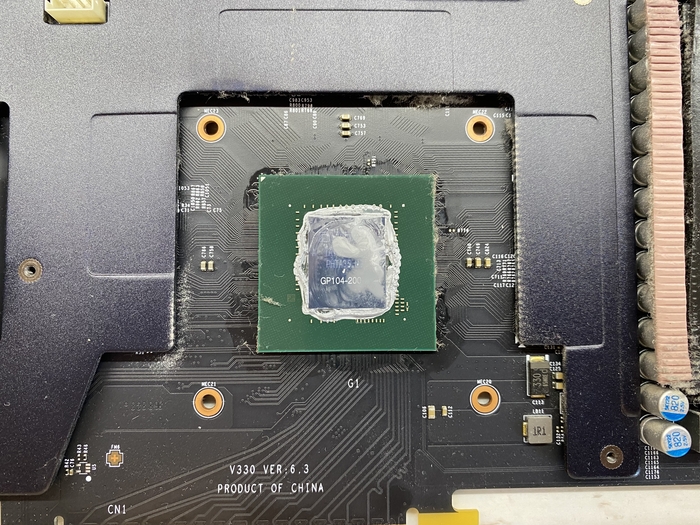

На плате он отмечен под номером M9:

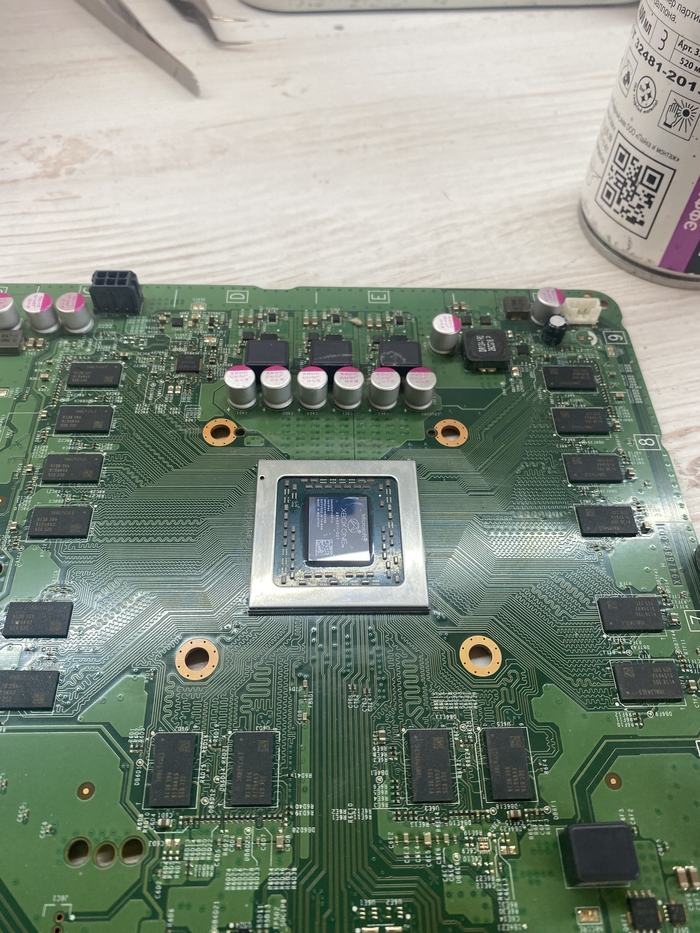

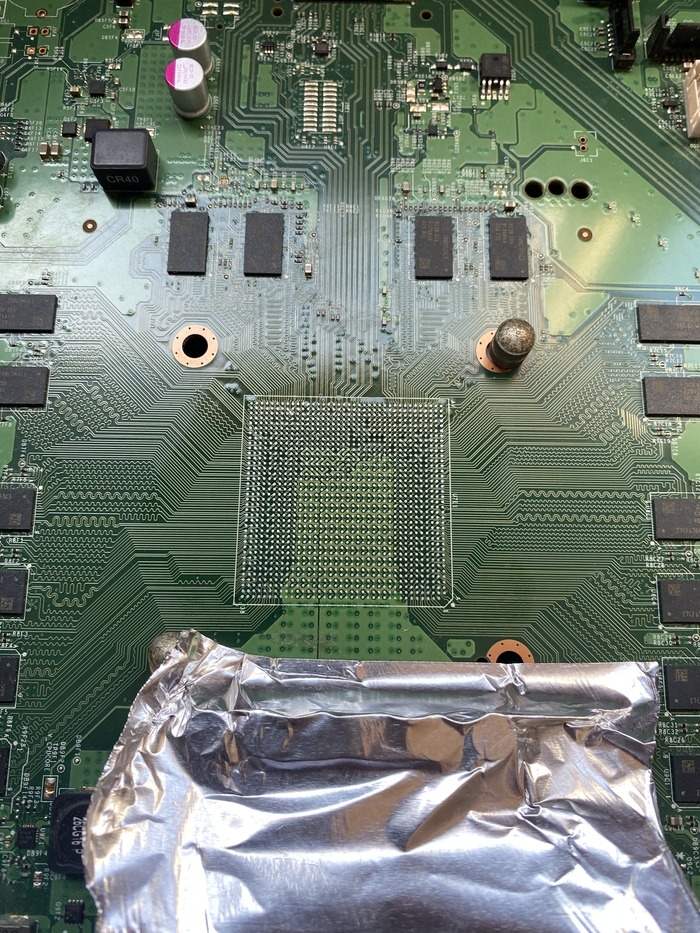

Кладем карту полежать на паяльную станцию:

И вжух, чип заменен на рабочий:

После замены снова проверяем карту матсом:

Ошибок нет)

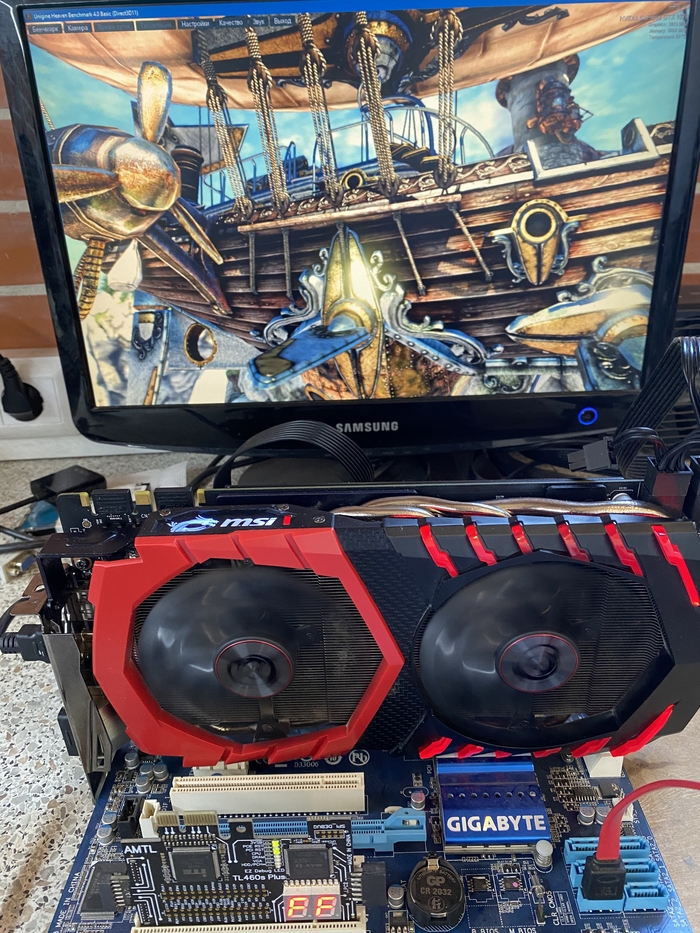

И далее тестируем в бенчмарке:

На этом ремонт окончен.

Москва

Всех приветствую)

Покажу вам один простой ремонт.

Итак. Заявленная проблема у этого ноутбука: не заряжается, не работает от АКБ.

Варианты с проверкой БП, иглы, детект БП, мех повреждения разъема питания, подключением другой АКБ и прочее я отработал сразу. Проблема не в этом.

Залитие тоже исключаем, так как плата довольно надежно защищена изолятором:

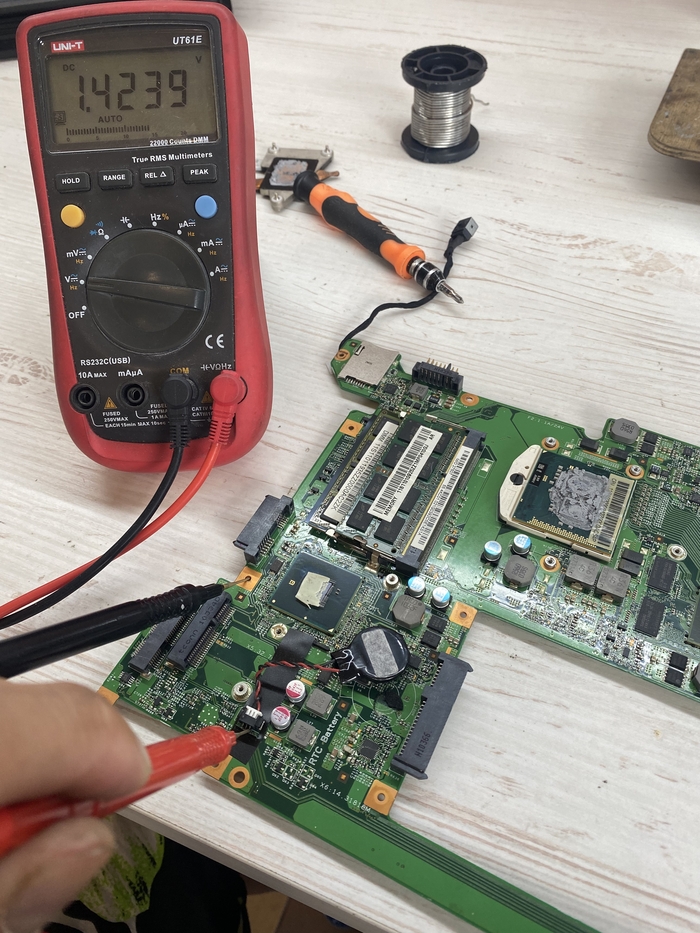

После проверки «простых» вариантов, далее стоит проверить мосфеты, относящиеся к цепи работы АКБ.

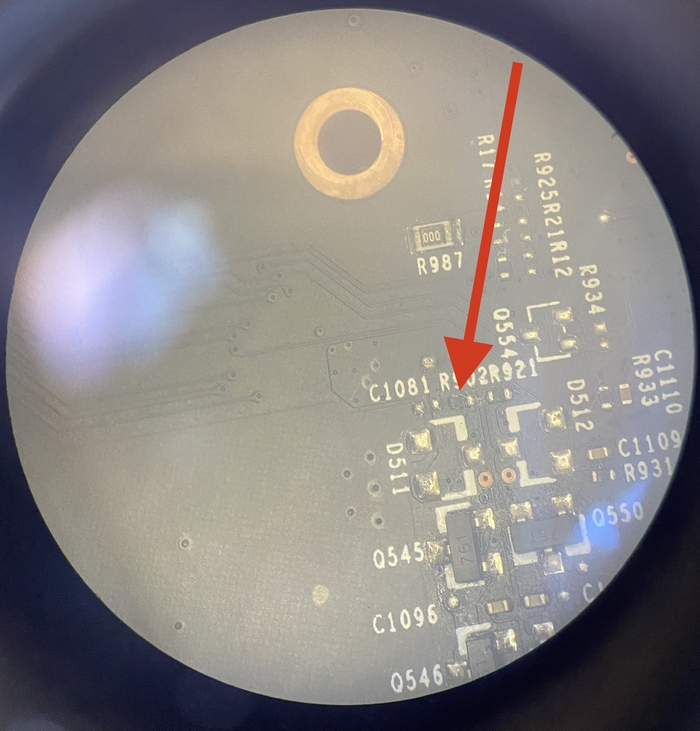

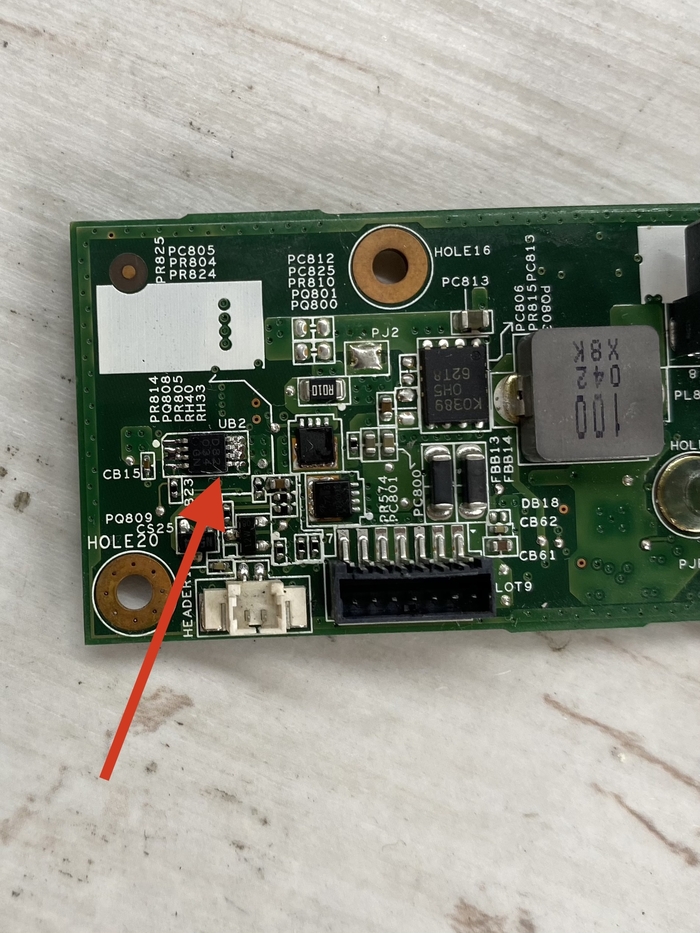

И выяснилось что сдох один мосфет:

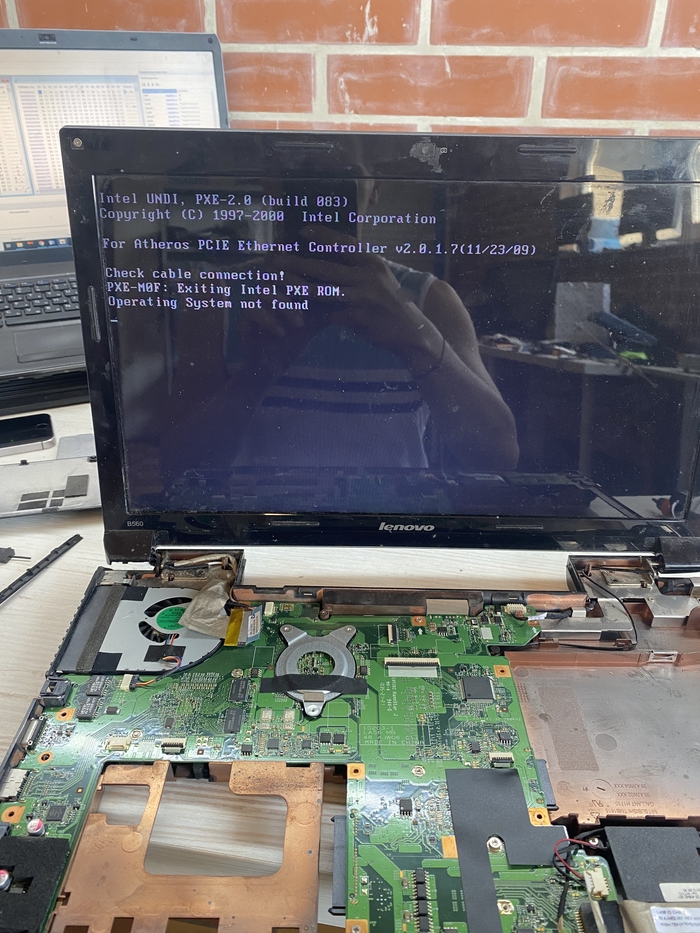

После его замены, батарея стала заряжаться, это видно по горящему оранжевому светодиоду:

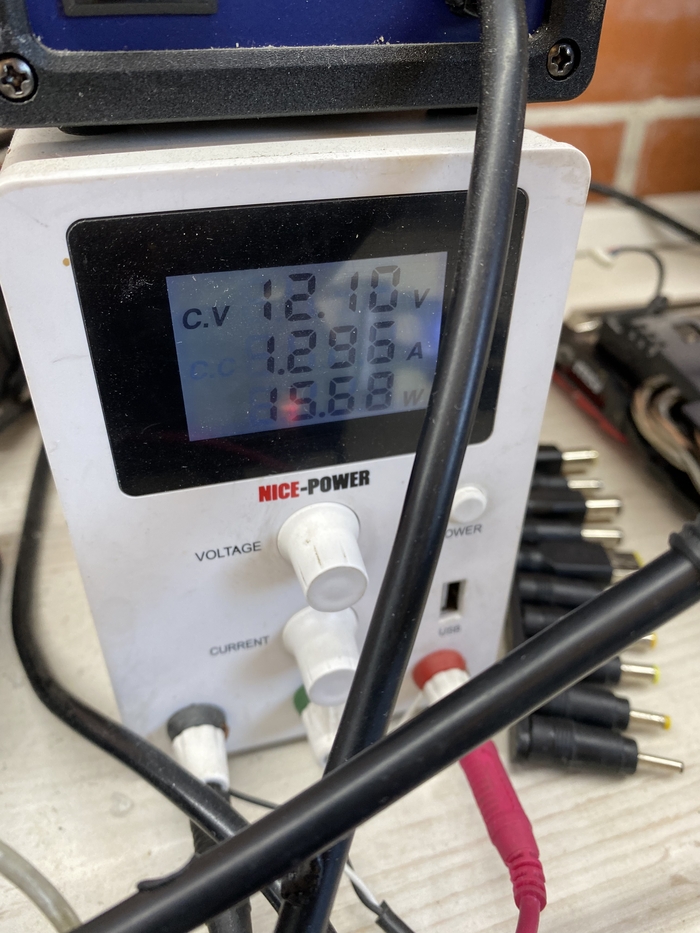

И увеличенному потреблению тока от ЛБП:

Ну и естественно в системе батарея появилась и показывает прогресс зарядки:

На этом ремонт окончен.
