Всех приветствую)

Сентябрьский ремонт вам в ленту)

При нажатии на кнопку включения, ноут один раз моргал клавиатурой и отключался.

Очень противный дефект в ремонте.

На основных линиях питаний никаких аномалий нет, значит косяк где-то во вторичных цепях, а это может быть что угодно…

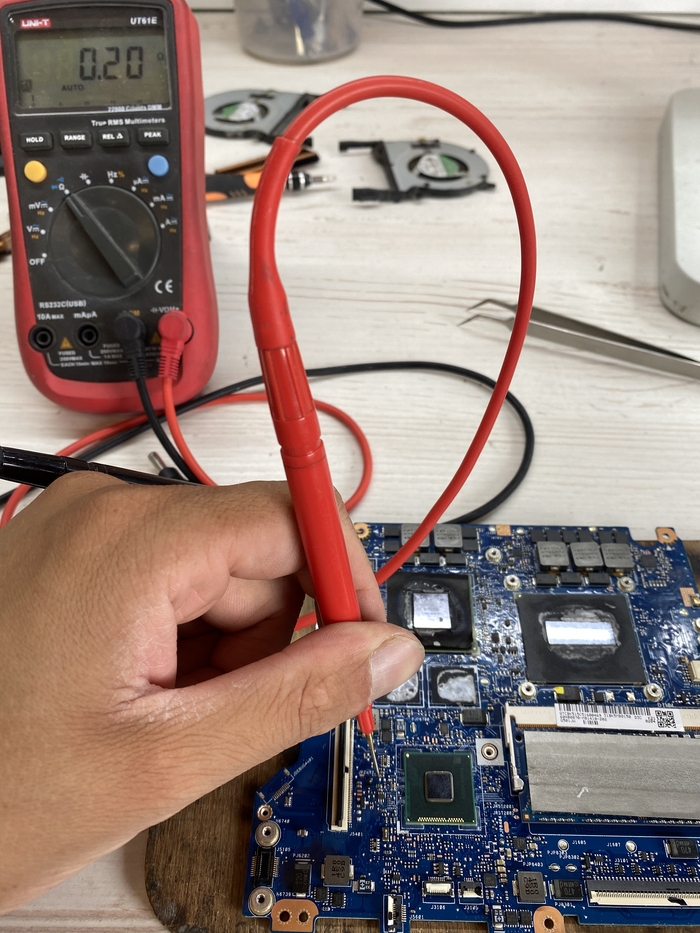

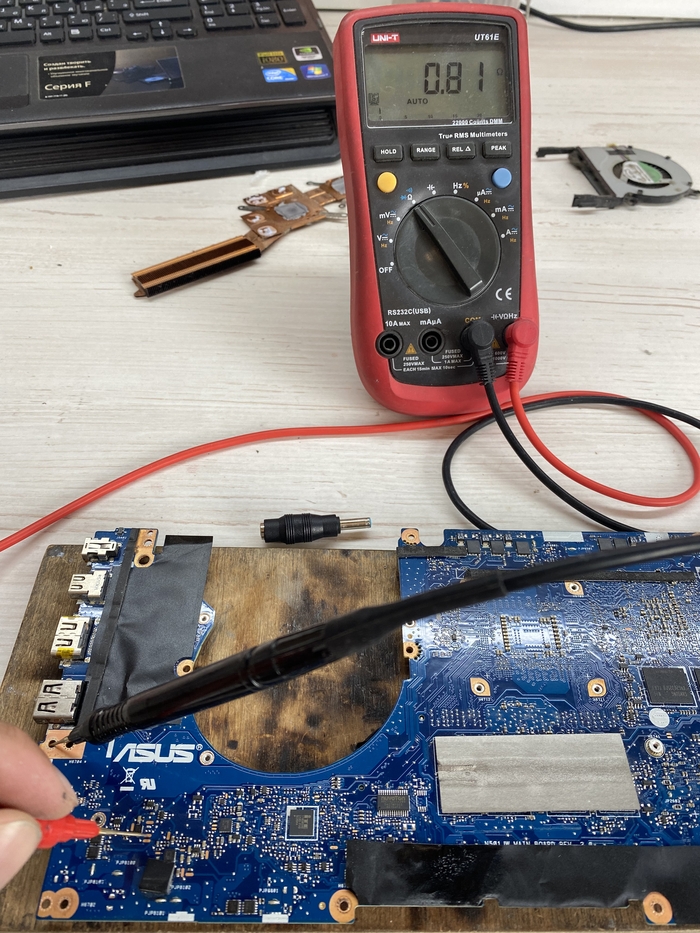

При замере сопротивлений ВСЕХ вторичных питаний, увидел на элементе U48 заниженное сопротивление:

Если это не хаб, цпу или ГПУ, значит эта цепь питания имеет проблему.

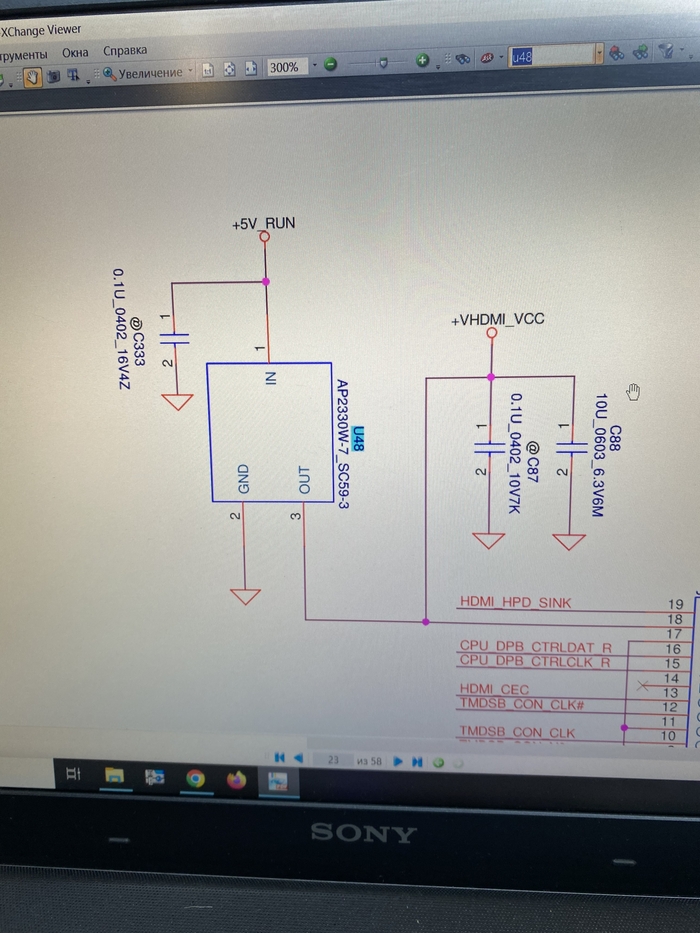

По схеме видно, что заниженное сопротивление со стороны «входа» на линии +5v_run:

Далее методом ЛБП ищем виновника заниженного сопротивления.

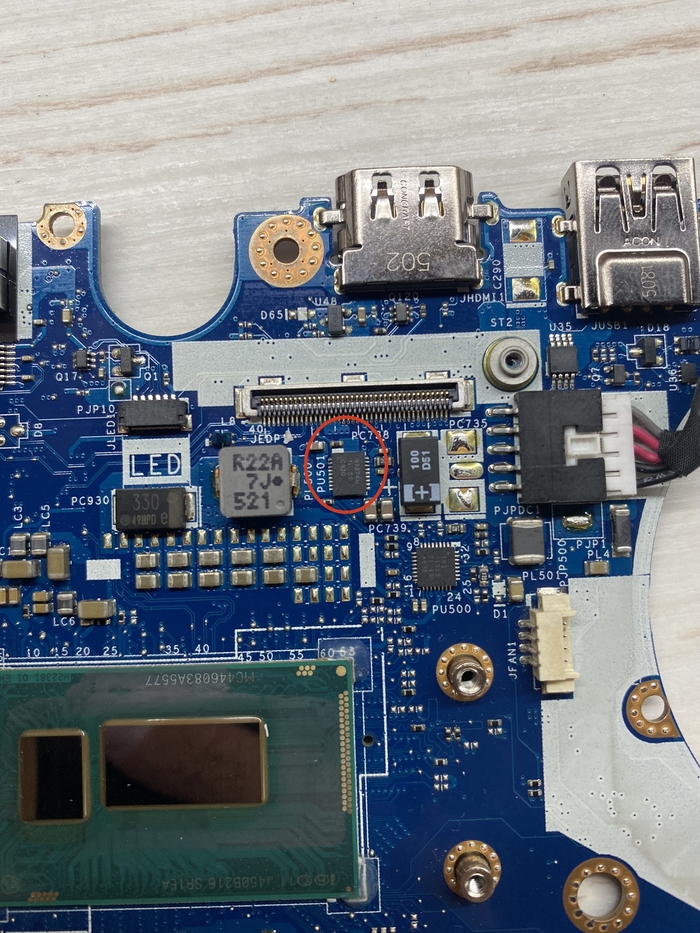

Им оказывается микросхема 97374m:

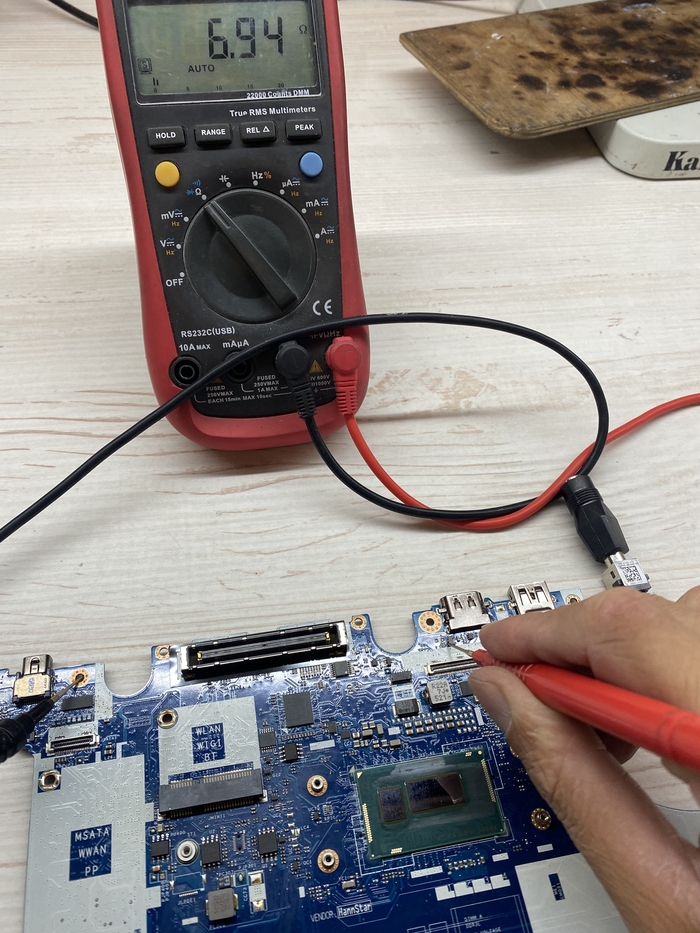

Снимаем её с платы и проверяем сопротивление на линии +5v_run:

Оно выросло до МОм. Отлично.

Далее заказываем новую и надеемся, что процессор остался жив, так как эта микруха отвечает за питание ядра цпу.

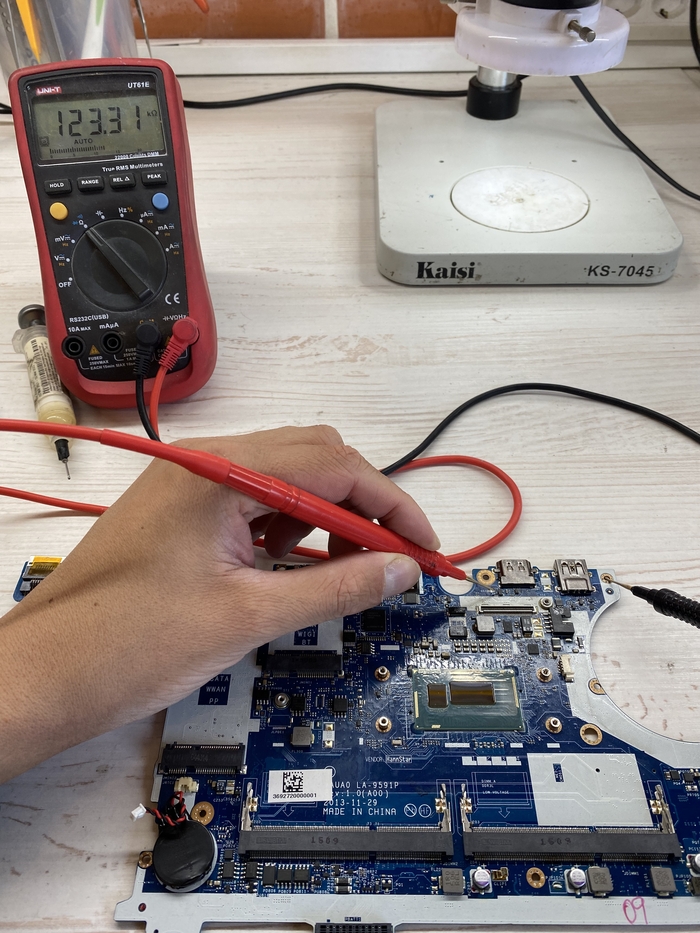

Когда получили новую деталь, запаиваем её и проверяем снова сопротивление:

КилоОмы, отлично!

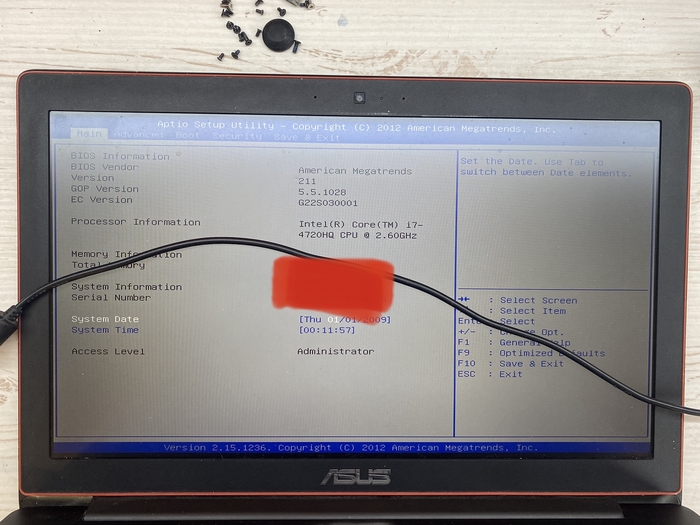

И пробуем включать ноут:

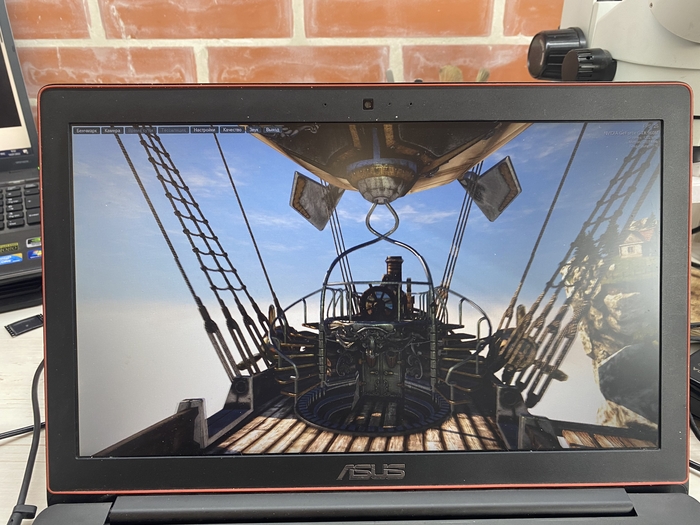

Вообще супер)
Далее собираем ноут, тестим и отдаем клиенту:

Москва

Всех приветствую)

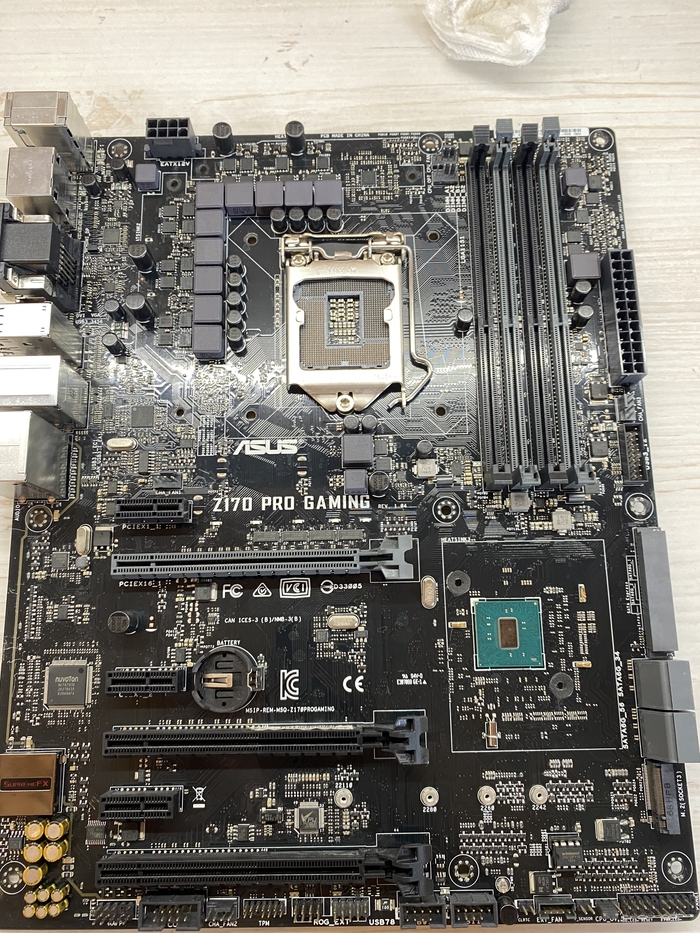

Приносили как-то мне такую плату на ремонт.
Как обычно - не включается.

Пыльная жуть конечно.

Начинаем сразу с визуального осмотра и замеров сопротивлений по основным цепям питаний.

С питаниями проблем нет, но нашлось это:
Царапины возле мультиконтроллера:

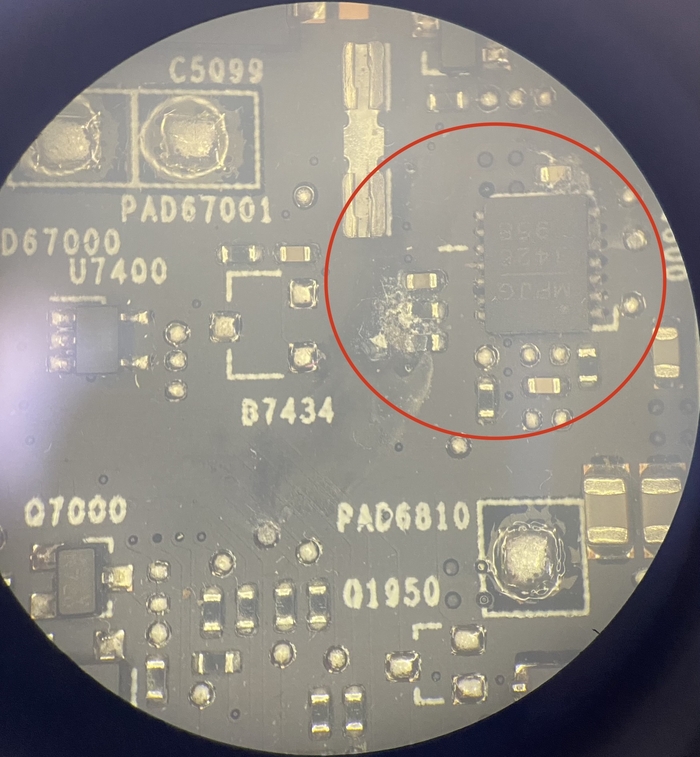

Локальные залития и как следствие гнилые элементы:

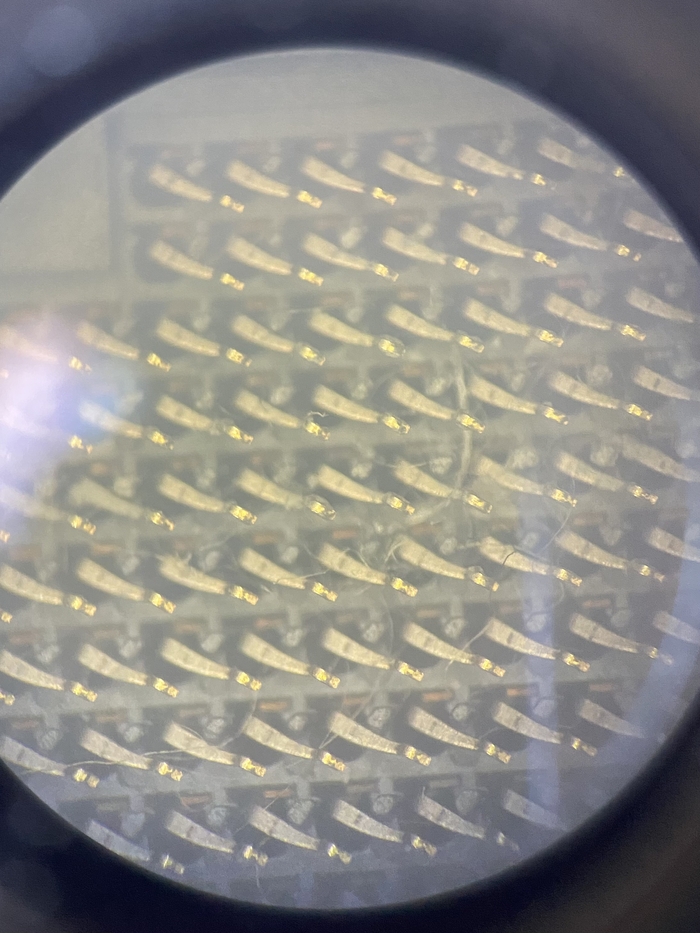

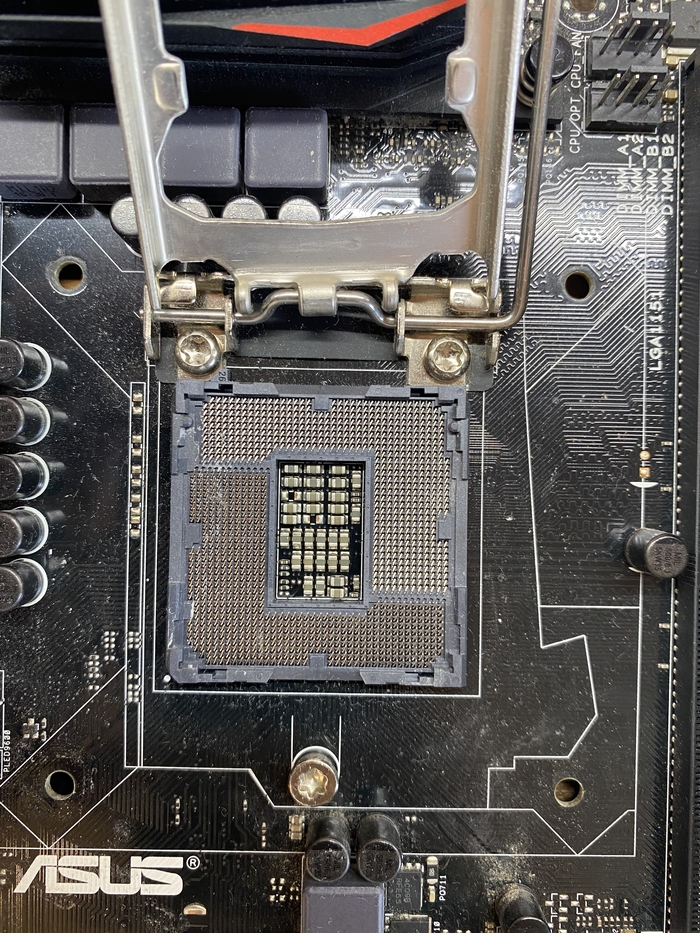

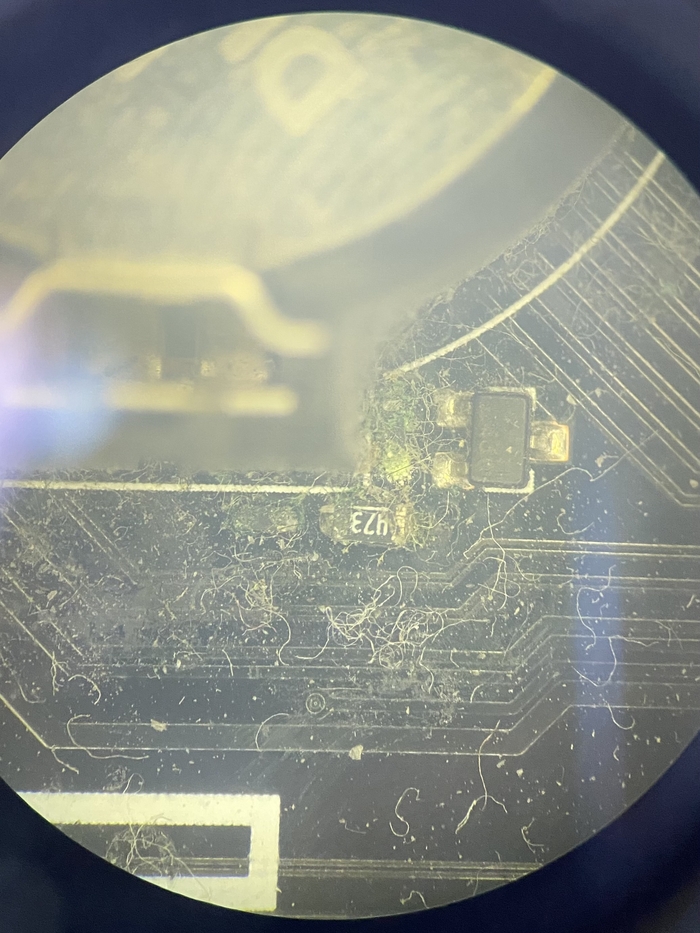

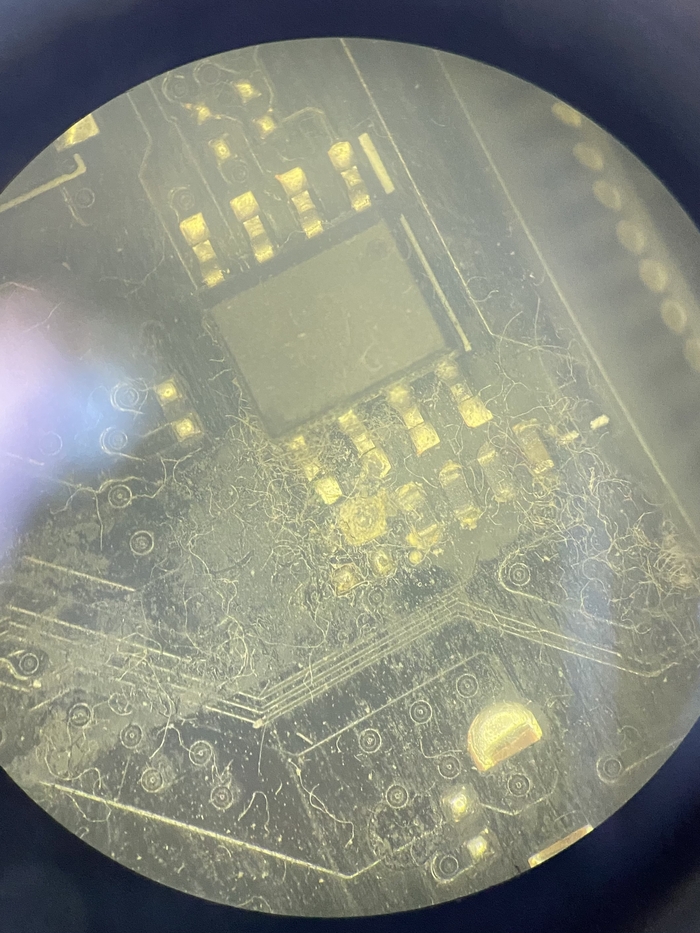

А так же куча мусора и ворсинок в сокете:

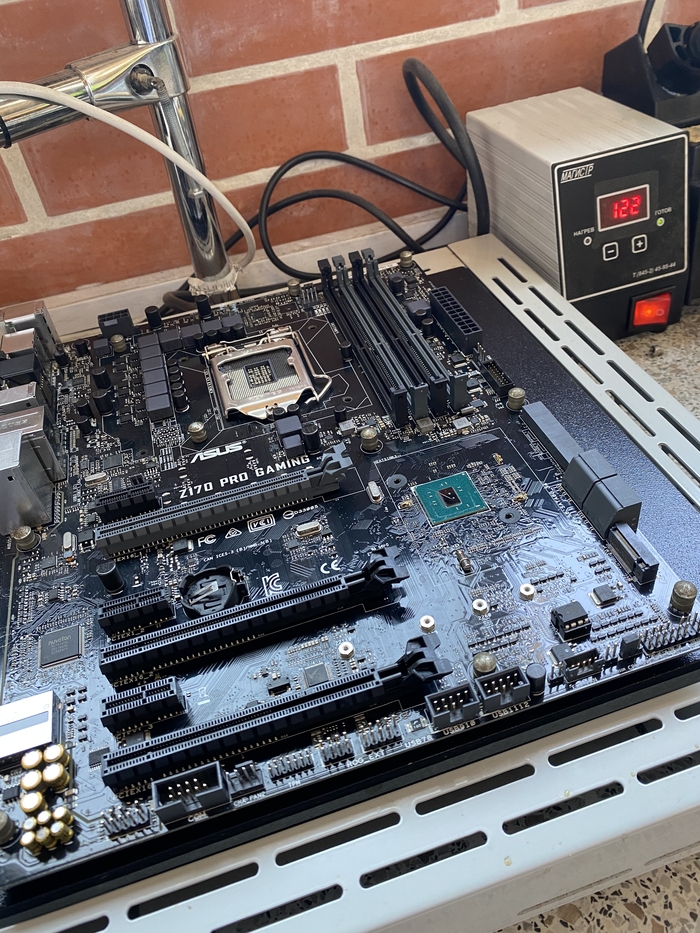

Сперва помоем плату и высушим:

Так уже приятнее работать:

Далее пропаиваем/меняем гнилые элементы.

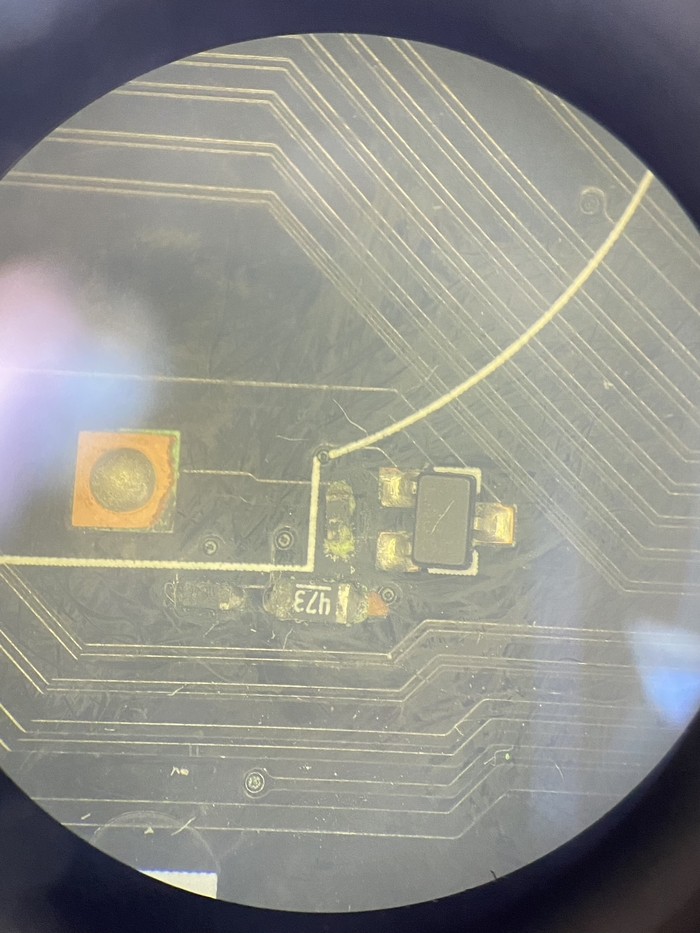

Внимание следует уделить области возле батарейки:

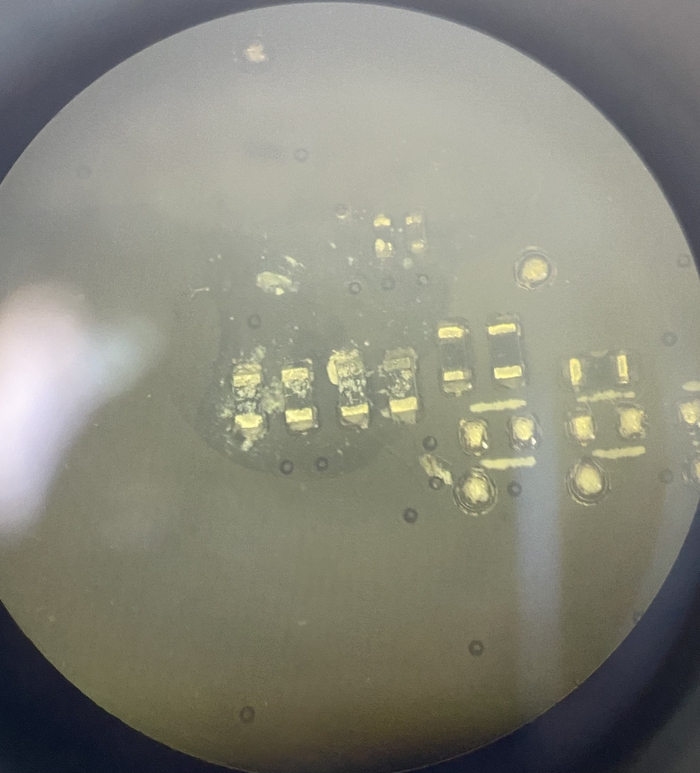

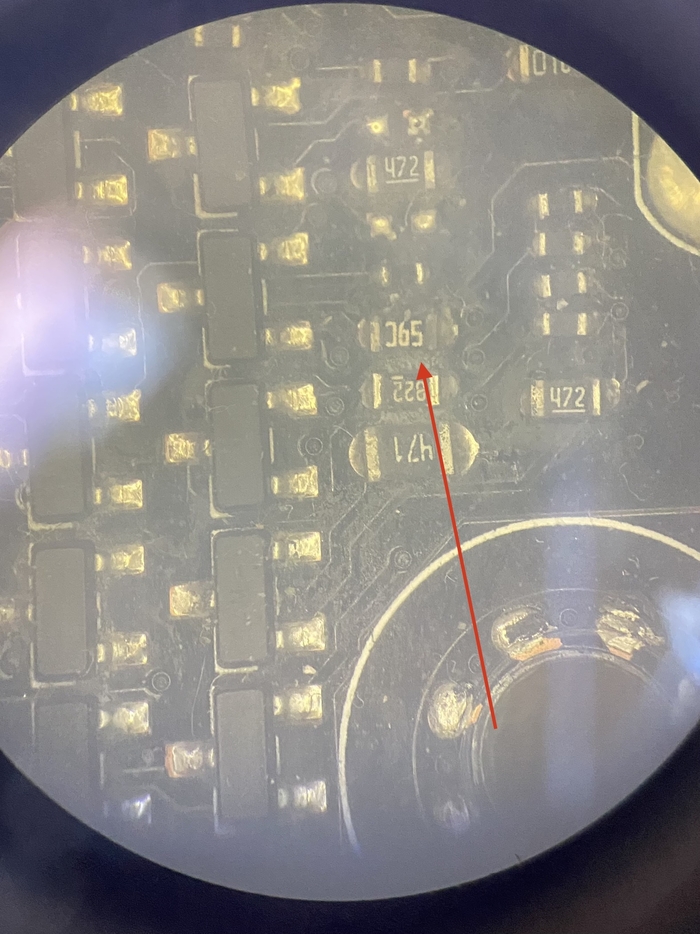

Осмотрев внимательно под микроскопом, стало понятно что менять нужно 3 резистора:

Диод каким-то чудом не пострадал.

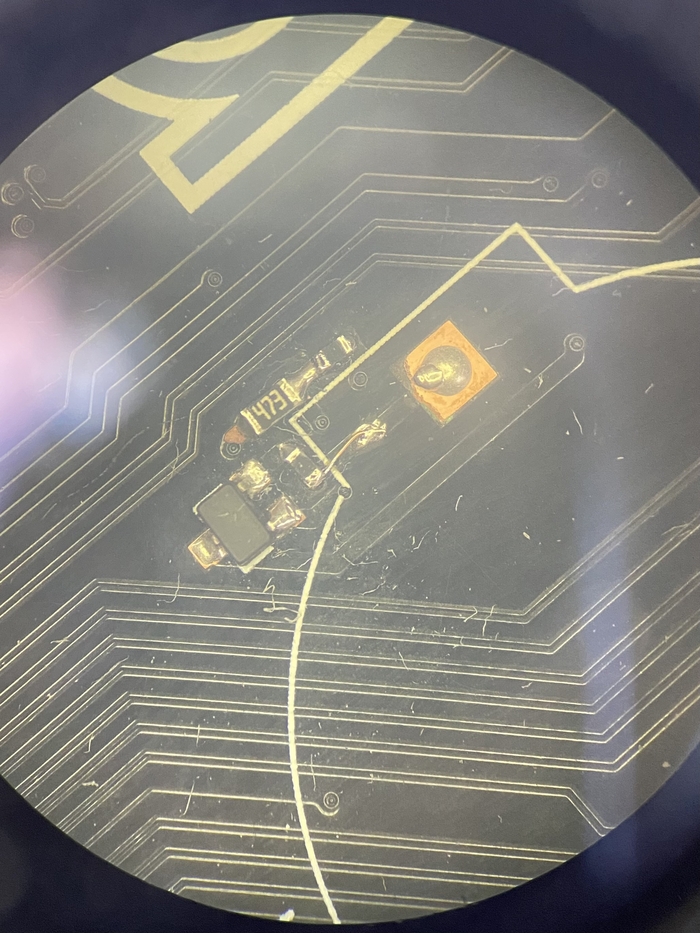

После работ выглядит так:

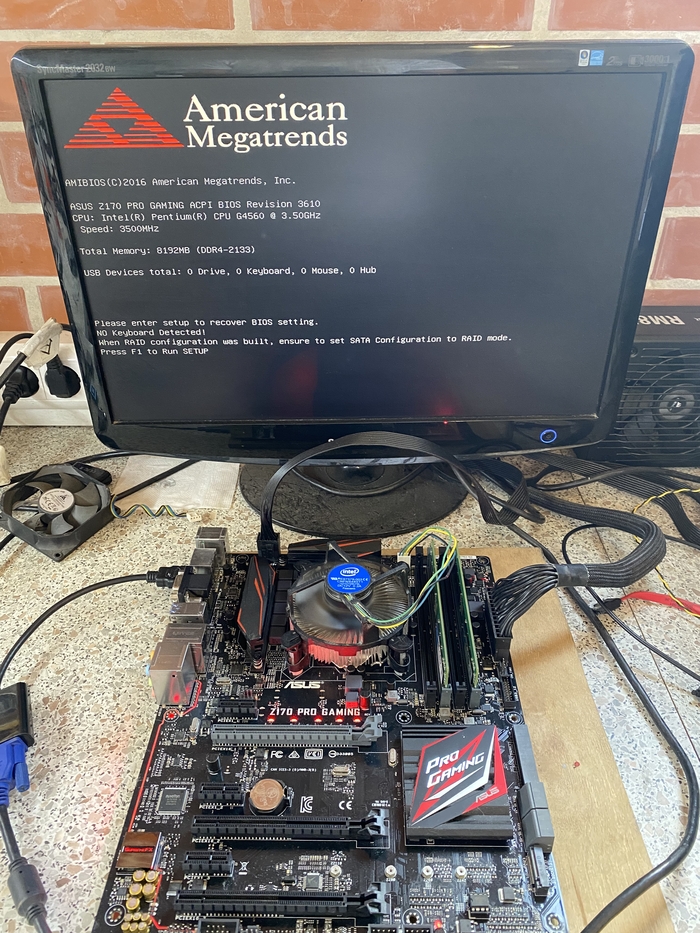

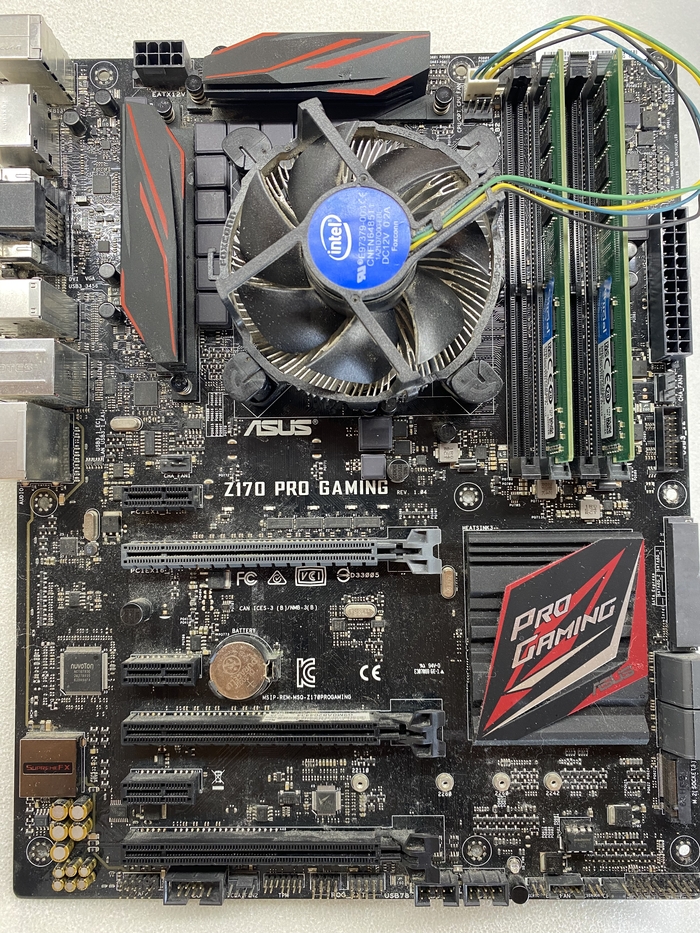

Затем включаем и если все Гуд - тестируем и отдаем клиенту:

На этом всё.

Москва

Всех приветствую)

Данный ноут залили уже второй раз) так что будем возвращать к жизни.

Точную модель не помню.

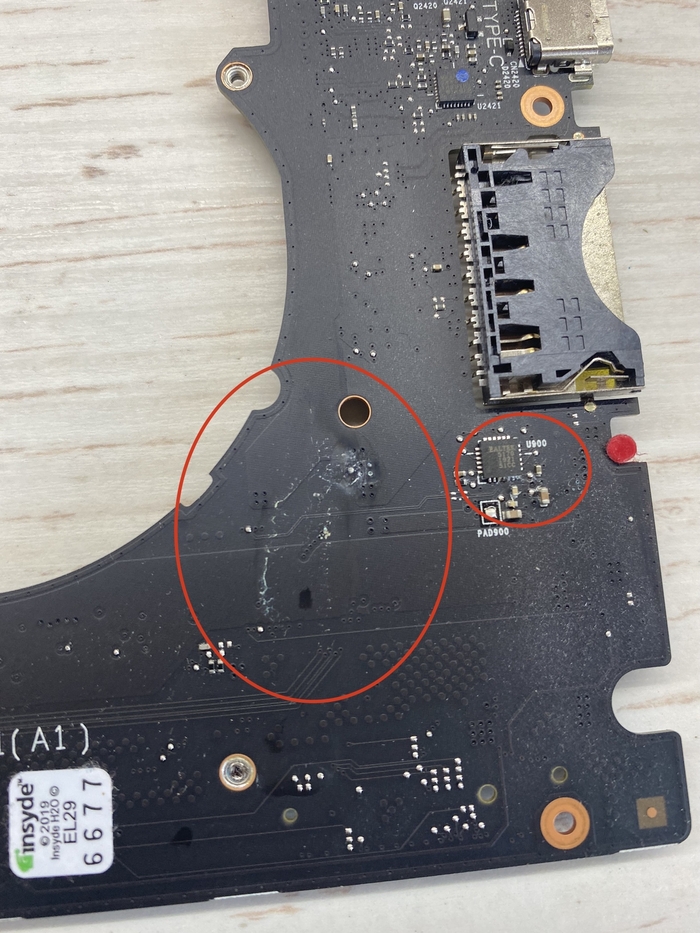

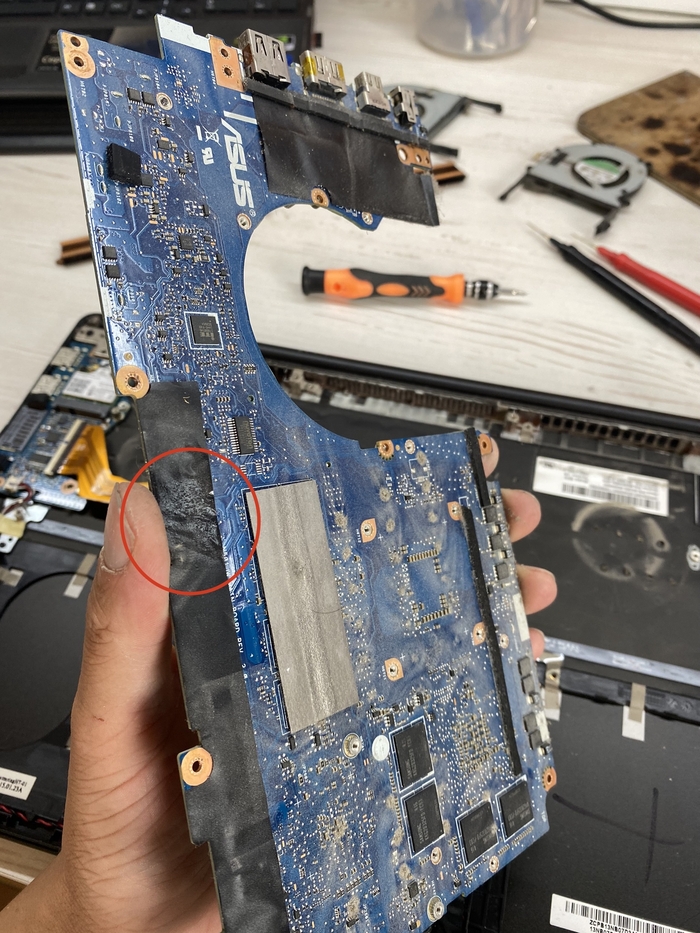

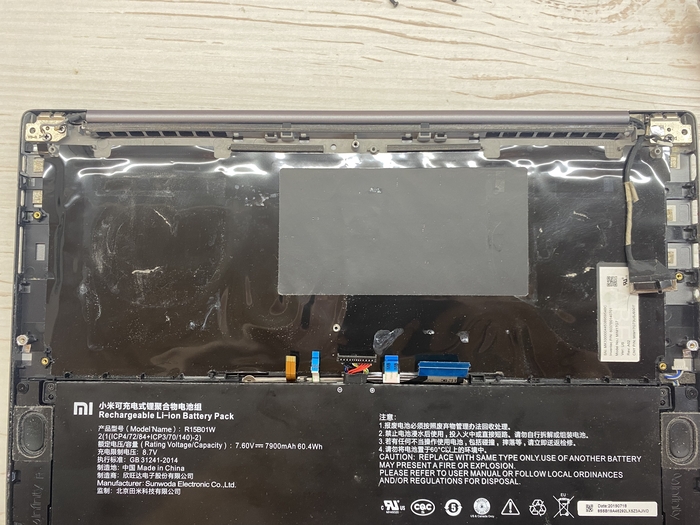

Снимаем плату и видим следы от влаги на изоляторе:

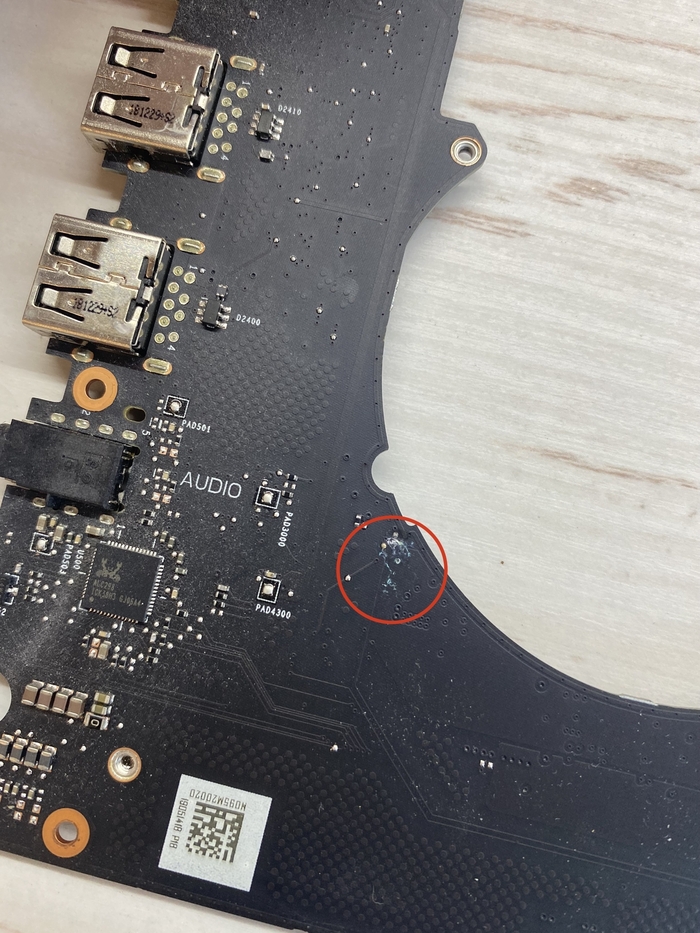

Саму плату залило не сильно, все пропаиваем:

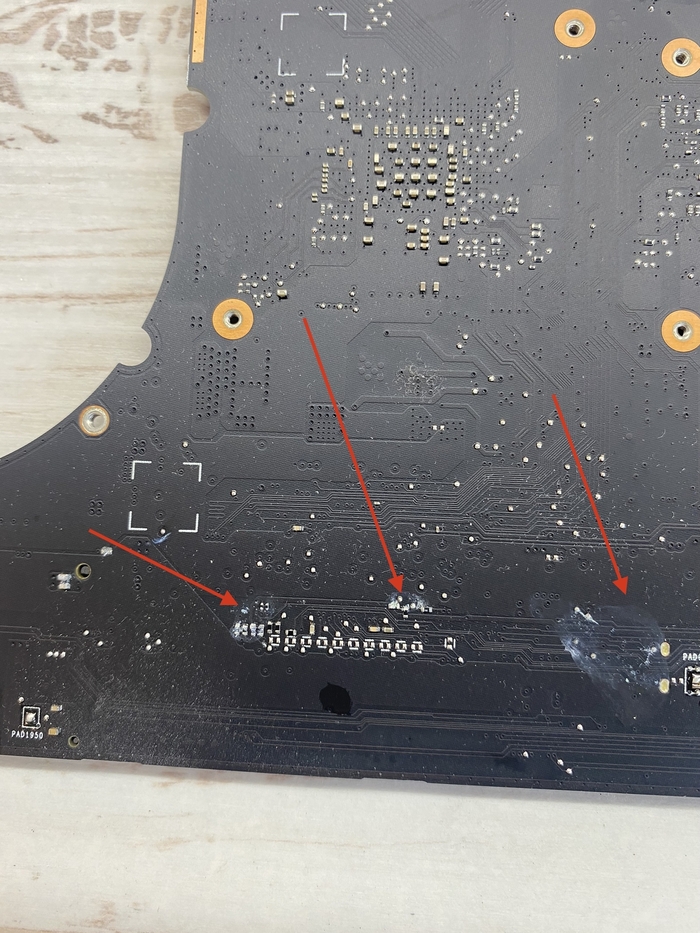

Как то странно влага по всей плате растеклась.
Но не критично.

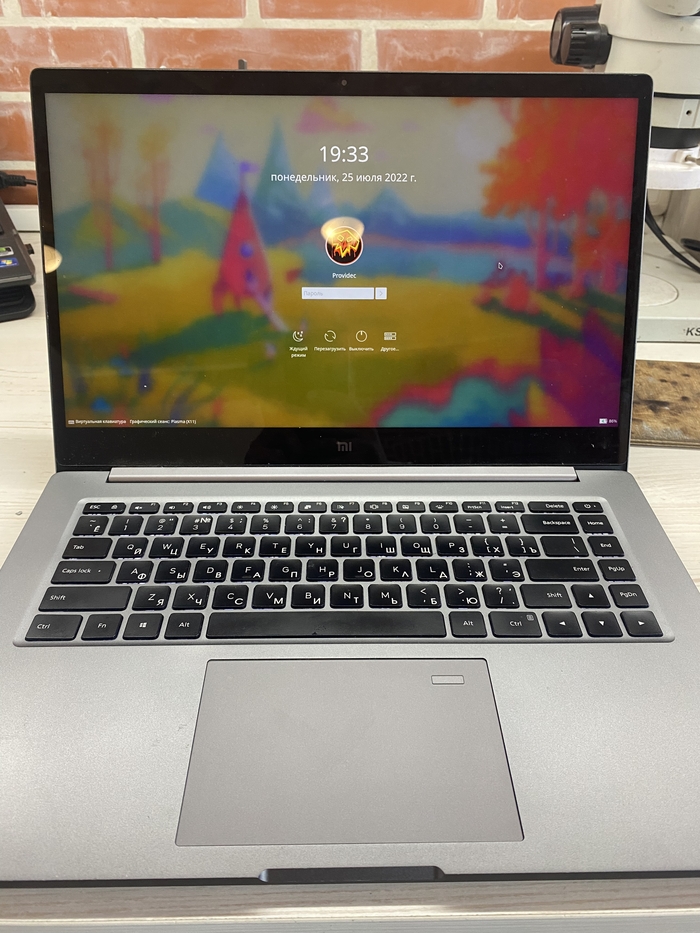

После пропайки ноут опять вернулся к жизни:

На этом всё.

Москва

Всех приветствую)

Этот ноутбук перестал реагировать на кнопку включения. Будем разбираться.

Работать будем с платформой NM-C561

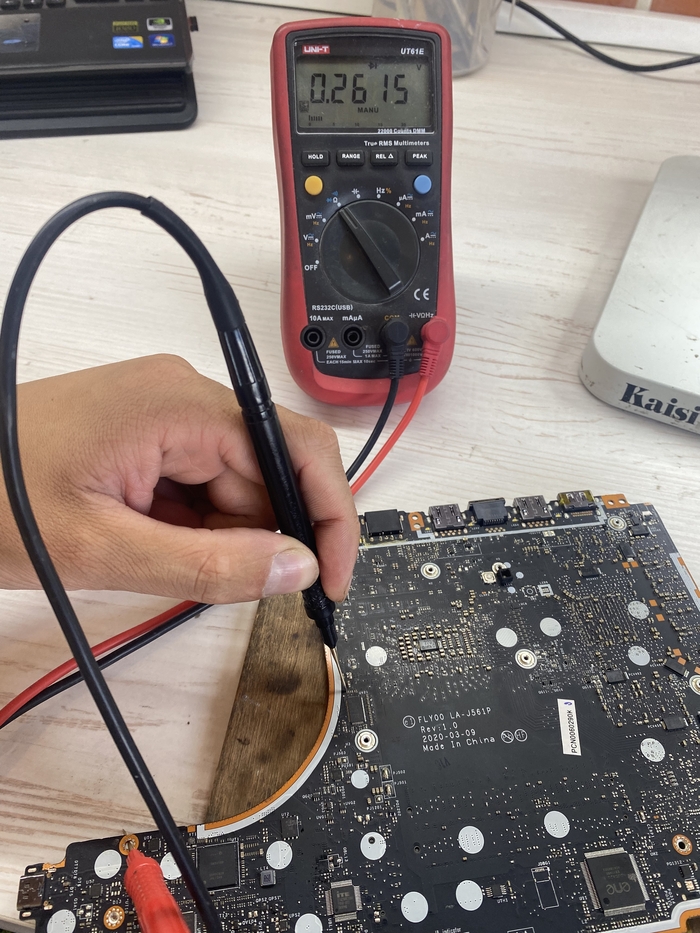

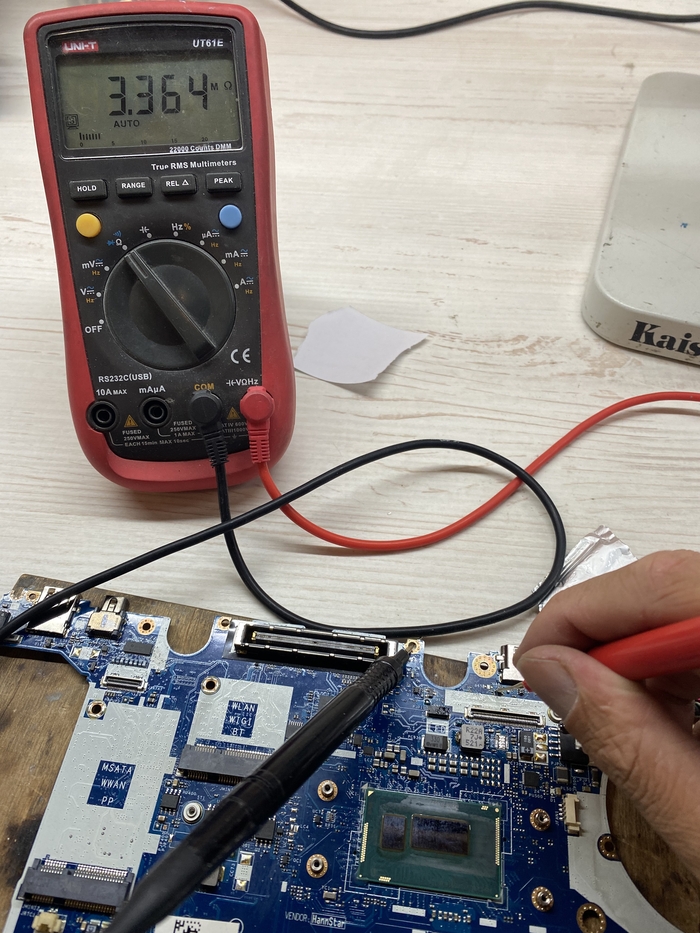

Начинаем с осмотра платы и замера сопротивлений на основных линиях питаний, и находим сильно заниженное:

И есть еще одно подозрительное место:

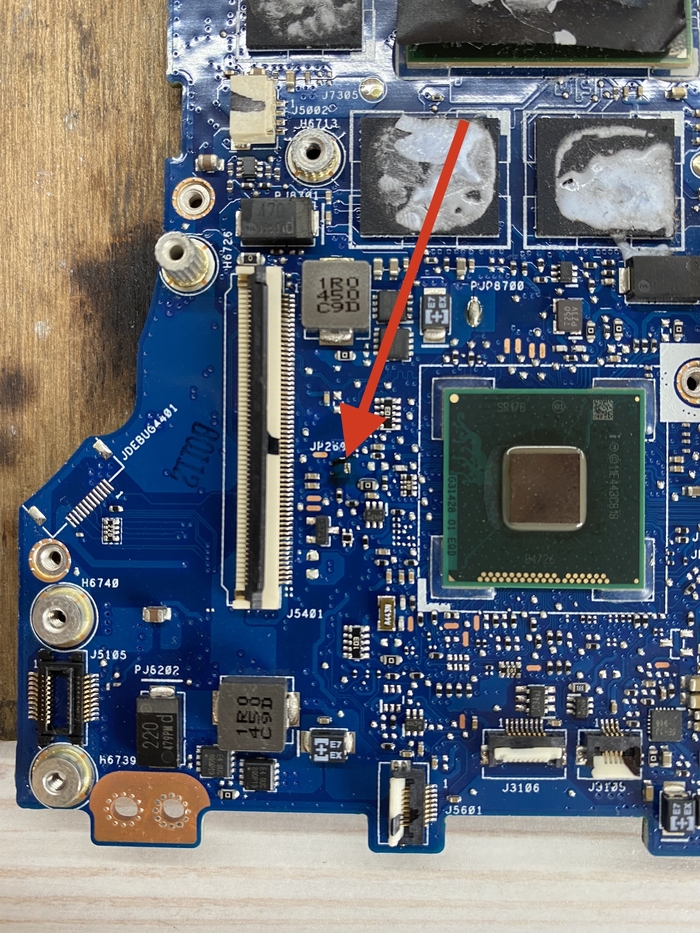

Начнём с него. Этот дроссель отвечает за дежурные 5В. Рядом с ним есть перемычка.
Размыкаем её и проверяем с какой стороны у нас заниженное сопротивление:

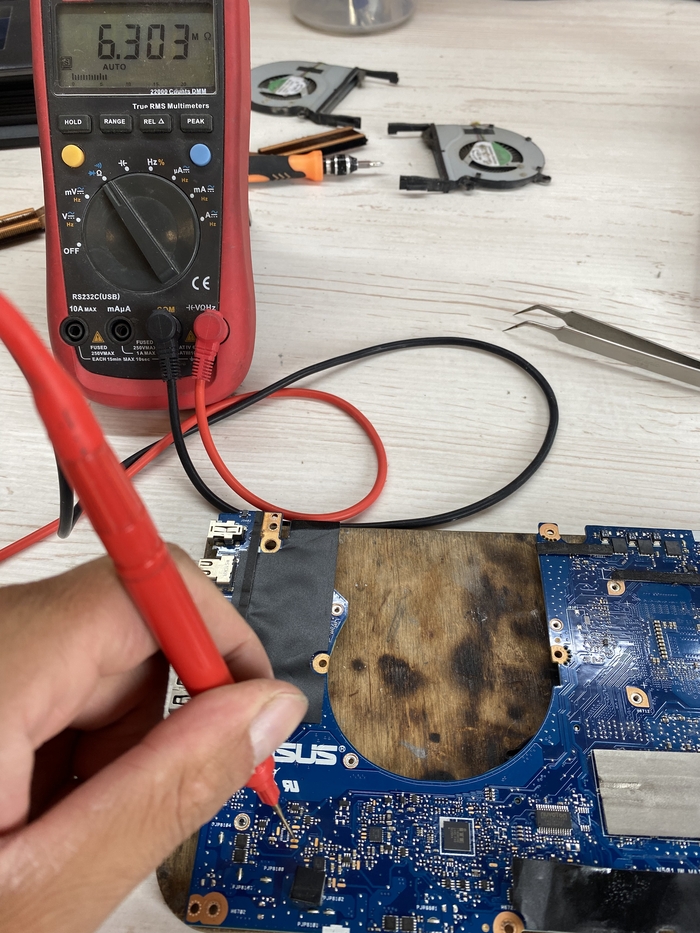

На дросселе сопротивление выросло до 21 кОм:

А со стороны дороги погрузки остались 33:

Косяк кроется в микросхеме защиты питания USB порта. Я точно не помню как она правильно называется.
Ее позиционный номер на плате U4301:

Снимаем её с платы и проверяем результат:

Сопротивление увеличилось до 8.5 кОм. Отлично.
Проверяем на первом подозрительном дросселе:

А тут по прежнему все плохо.

Много писать не буду, проблема оказалась в контроллере питания оперативной памяти.
LV5075B.

В России я нашел в продаже только LV5075A, но они не взаимозаменяемы, поэтому пришлось ждать с Китая.

Меняем эту микросхему:

И проверяем сопротивление:

Отлично. Теперь сопротивление в норме.
Пробуем запускать ноут:

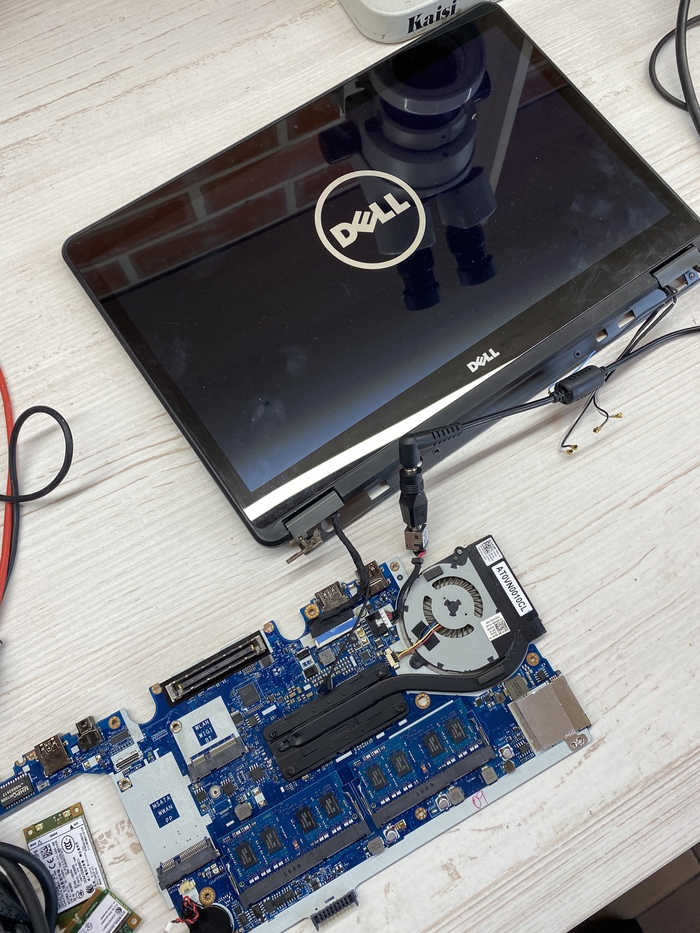

Отлично.
Можно собирать его и отдавать клиенту)

Москва)

Всех приветствую)

Данный ноутбук перестал работать после замены термопасты на жидкий металл.

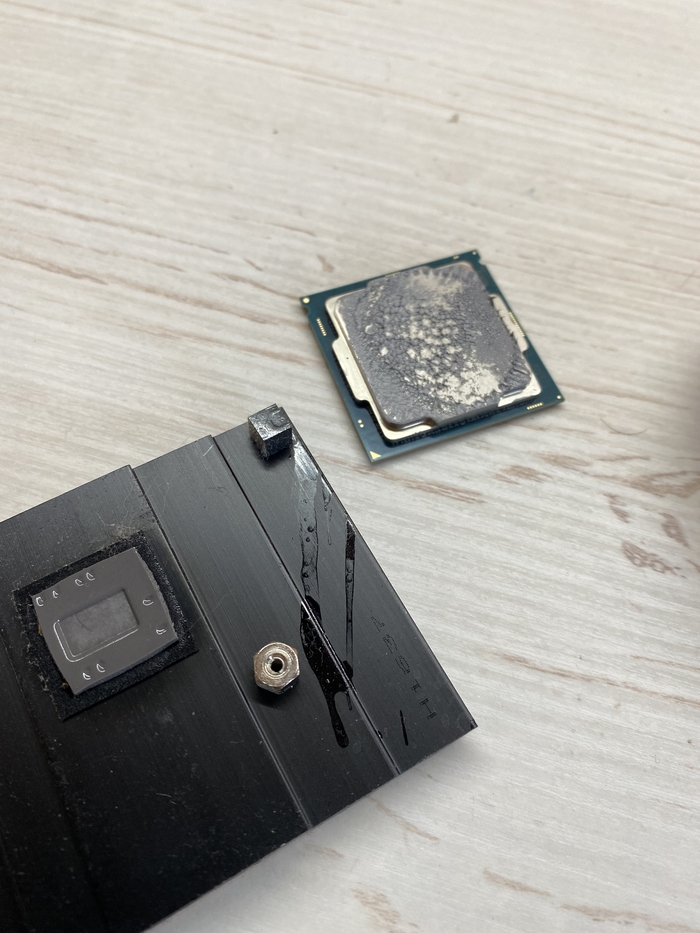

К сожалению фото не сделал, как это все было размазано по чипам, но есть фото радиатора, площадки охлаждения процессора:

По отпечатку видно, в какую сторону ушло лишнее.
Делать какие либо замеры сопротивлений бессмысленно до тех пор, пока не почистим плату от металла.

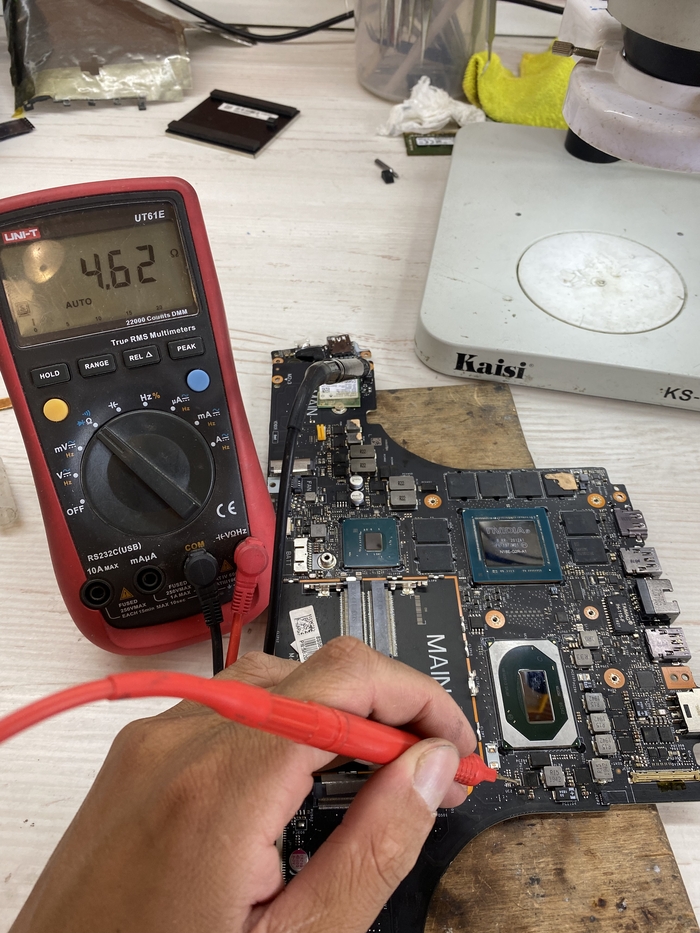

Спустя примерно час кропотливой работы по сбору жидкого металла, обнаруживаю сильно заниженное сопротивление по питания встроенного видеоядра.

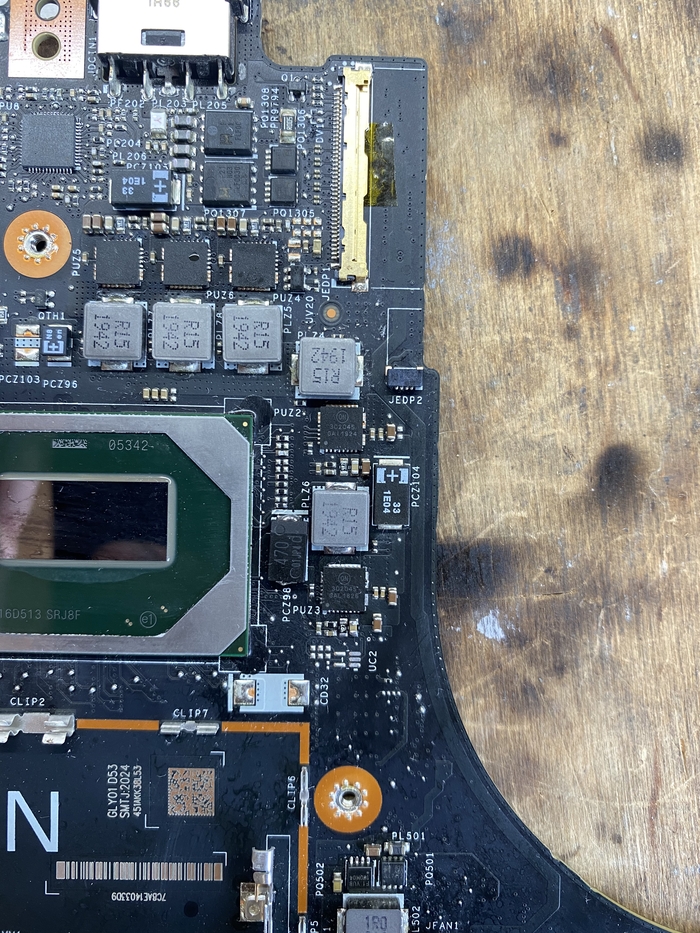

Не удивительно, ведь бОльшая часть излишков выдавилась именно сюда:

Далее я стал делать замеры обвязки DrMos по питанию встройки и обнаружил сильное заниженное сопротивление по его питанию:

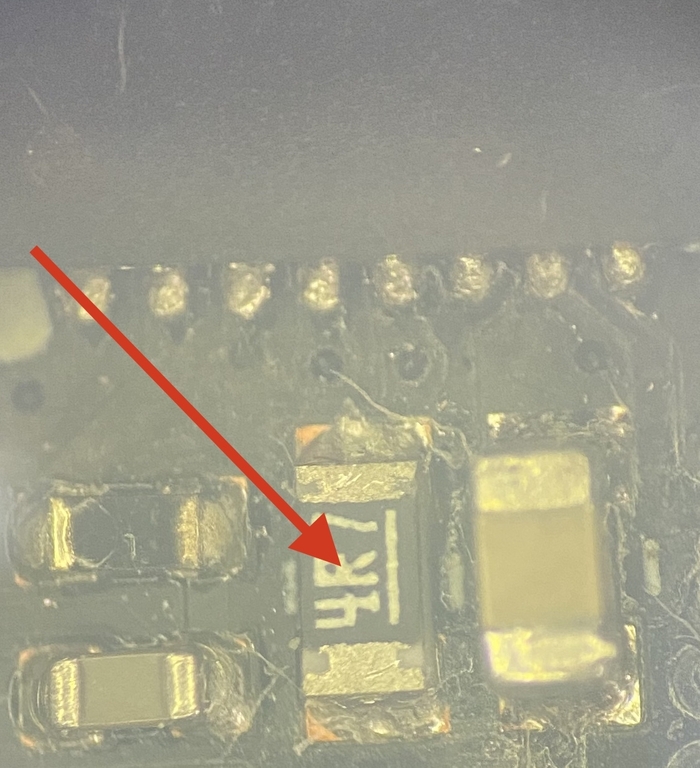

А его низкоомный номиналом в 4.7 Ом превратился в это:

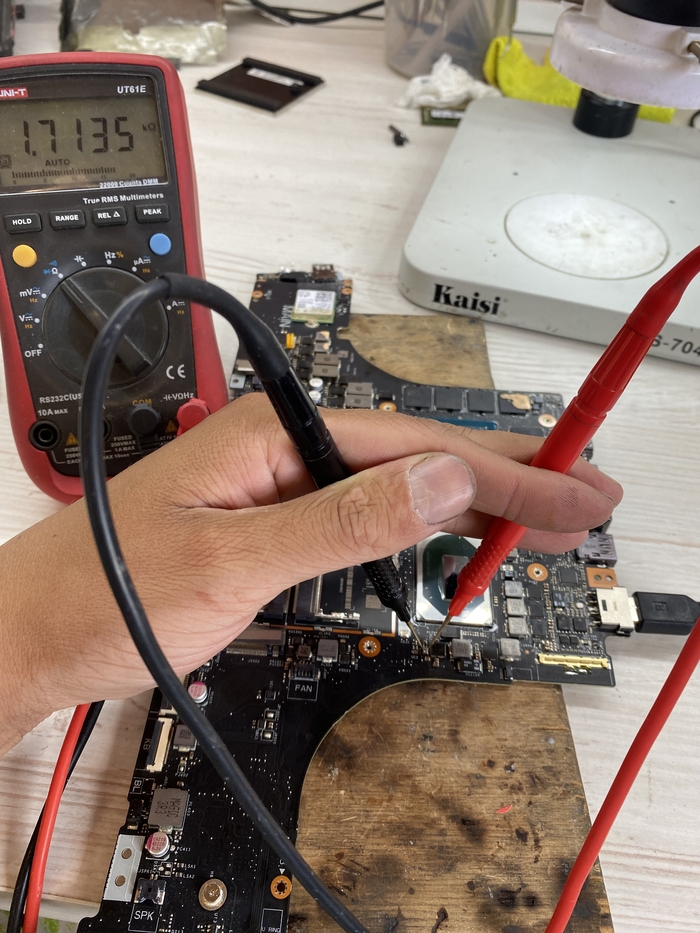

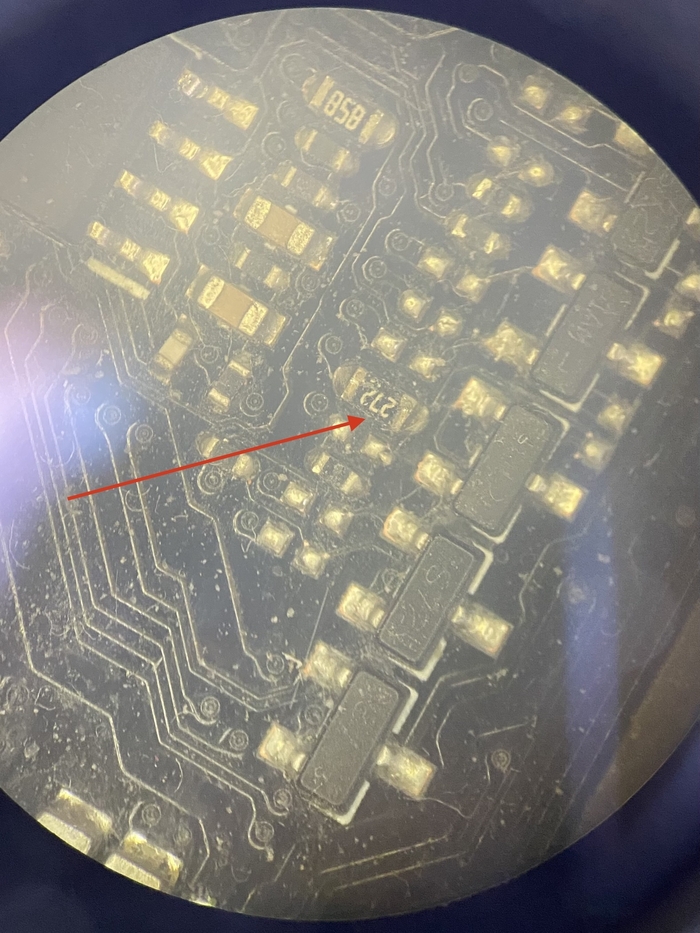

1.7 кОм. Под микроскопом можно на нем разглядеть малюсенький волдырь:

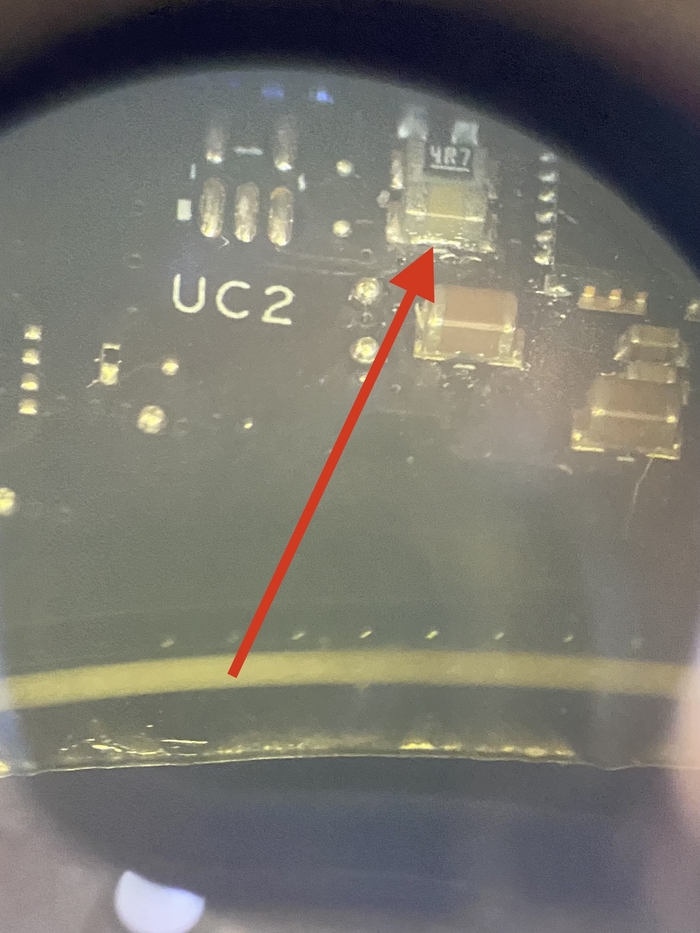

Вышедший из строя DrMos, это всего лишь следствие. Причина, по которой он сдох, еле еле видна тут:

Жидким металлом замкнуло плюс и минус фильтрующего конденсатора этого DrMos’a, а по скольку клиент после замены пасты на металл естественно ноут включал не однократно, тем самым подавав питание, этот DrMos и сдох.

Будем его менять.
Что бы уменьшить тепловую нагрузку на участок платы, а так же не перегревать танталовый конденсатор, снимем его и дроссель с платы.
Так даже удобнее будет работать:

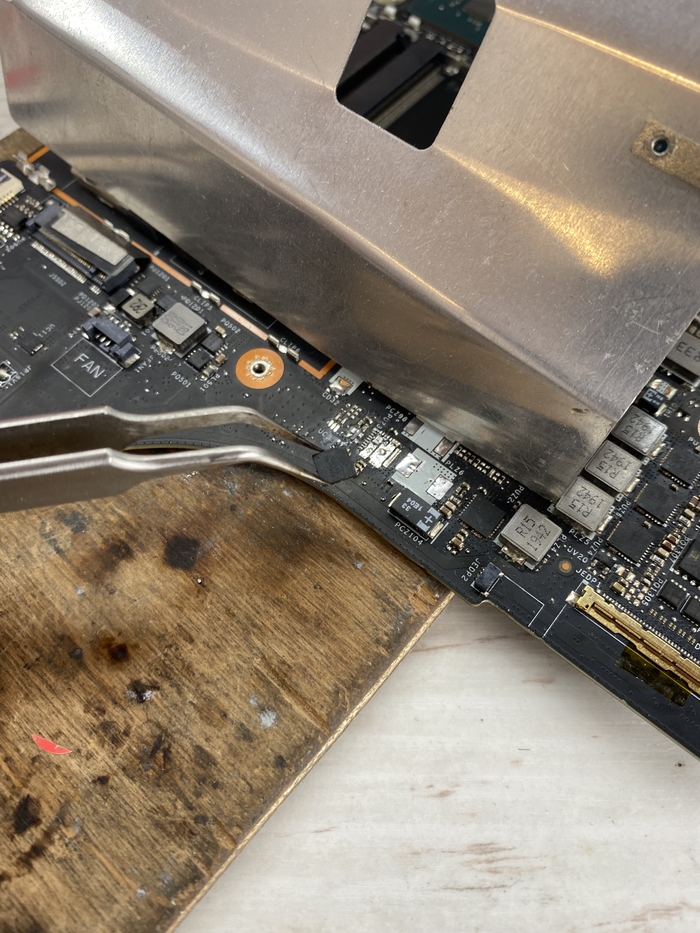

Так как мы работаем с ноутбуком леново, экранируем процессор, что б от температуры не начало выдавливать припой из под него.

И затем отпаиваем дохлый DrMos, фильтрующий кондер по его питанию и низкоомный резистор:

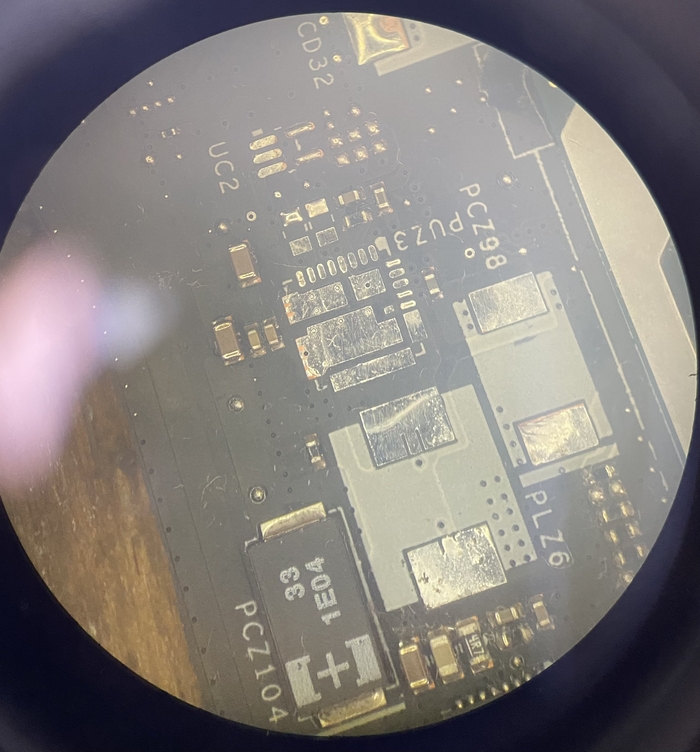

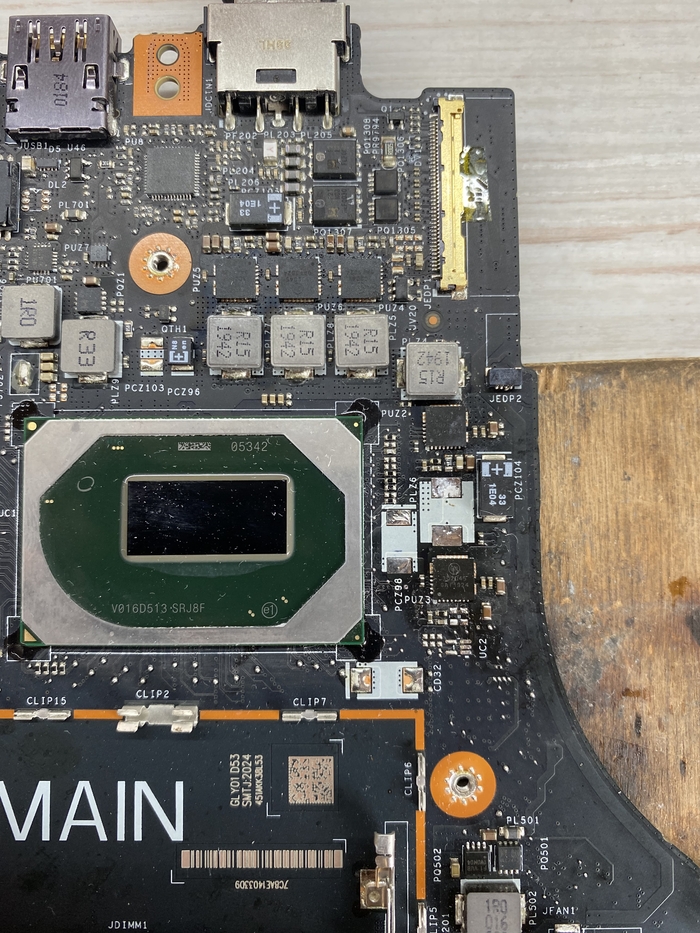

Зачищаем и подготавливаем посадочное место под новый DrMos:

И припаиваем всё обратно:

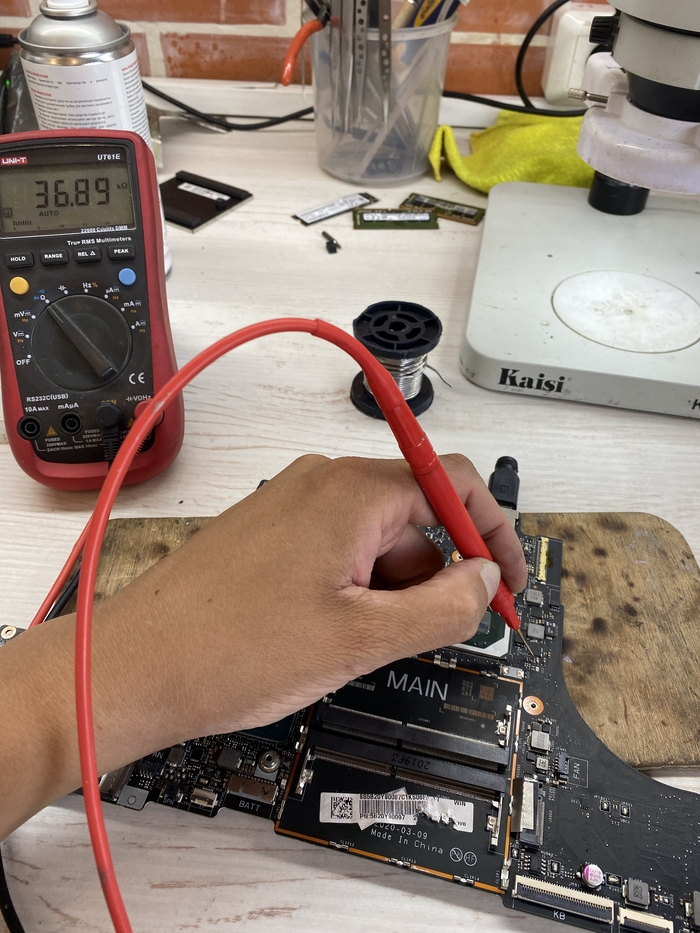

Проверяем сопротивление исправного DrMos:

Выросло до 36 kOm.
Отлично.
Далее все еще раз проверяем и пробуем включать плату:

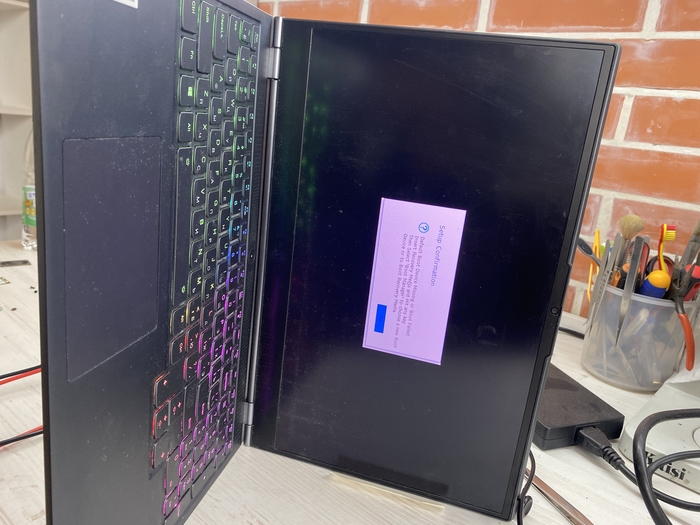

Судя по мигающему светодиоду на флешке, плата прошла инициализацию.
Теперь можно подкинуть матрицу и проверить уже с ней:

А на матрице тишина. Совсем.
Дальше началось долгое и мучительное изучение схемы, осмотр платы, может я где-то что-то упустил и так далее.

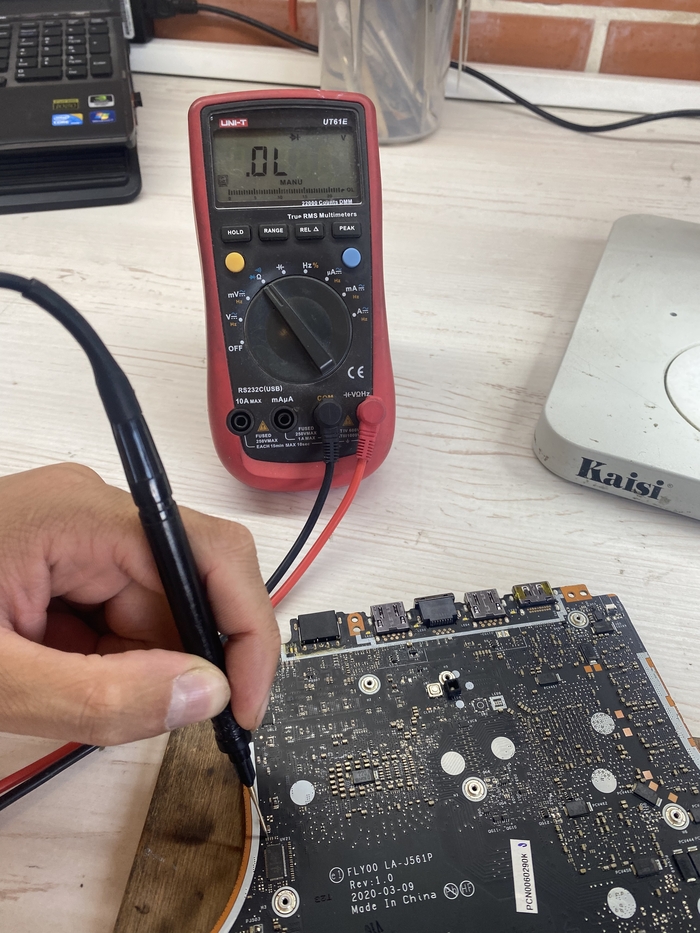

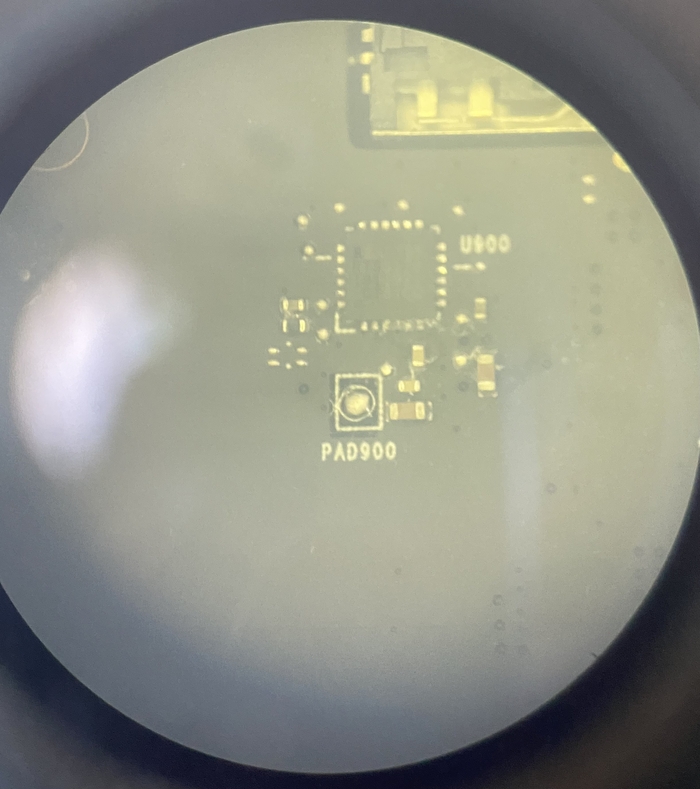

И спустя уже не помню сколько времени, я обнаруживаю обрыв связи по диф паре с процессором на одной из микросхем:

А должно быть такое значение:

Я точно не помню что это за микросхема, но это что-то типа ретранслятора вроде.
29 и 30 пины как раз идут напрямую в CPU, а тут на 29 обрыв.

Теперь уже вопросы появились к самому процессору.
С одной стороны он вроде бы не дохлый, а с другой цинка обрыв линии с его стороны.

Клиенту предлагается вариант реболла процессора или его замена.

Он выбрал замену. Так как если реболл не поможет, то придется платить еще раз но уже за его замену.
Он Сам его нашел и заказал.

Спустя пару недель, процессор уже у меня и я начинаю процедуру замены CPU.

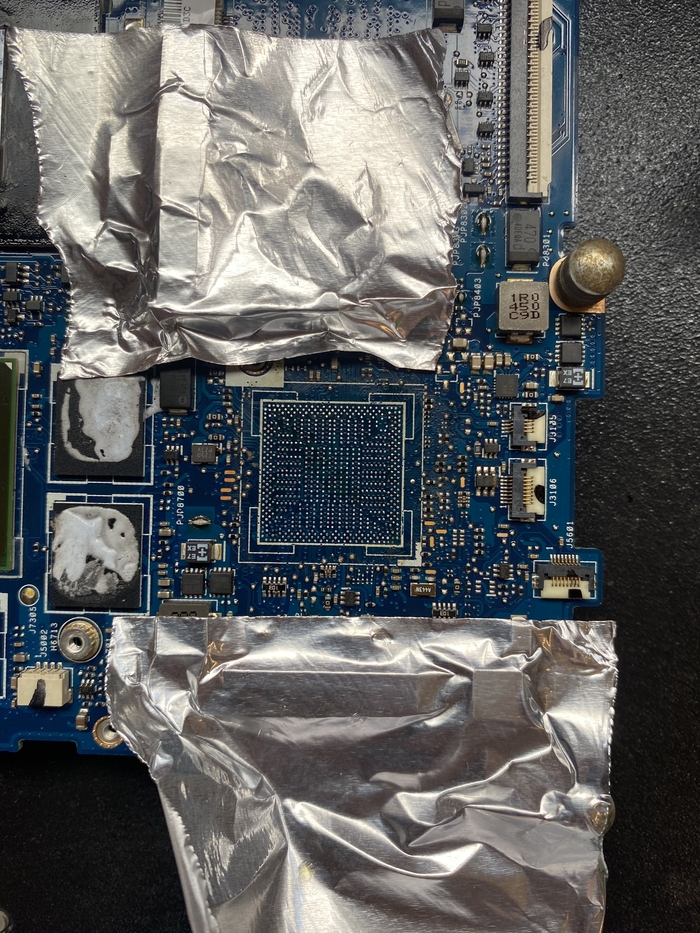

Обязательно экранируем GPU, что бы уже из под него не выдавило припой и нам не пришлось еще реболлить и его:

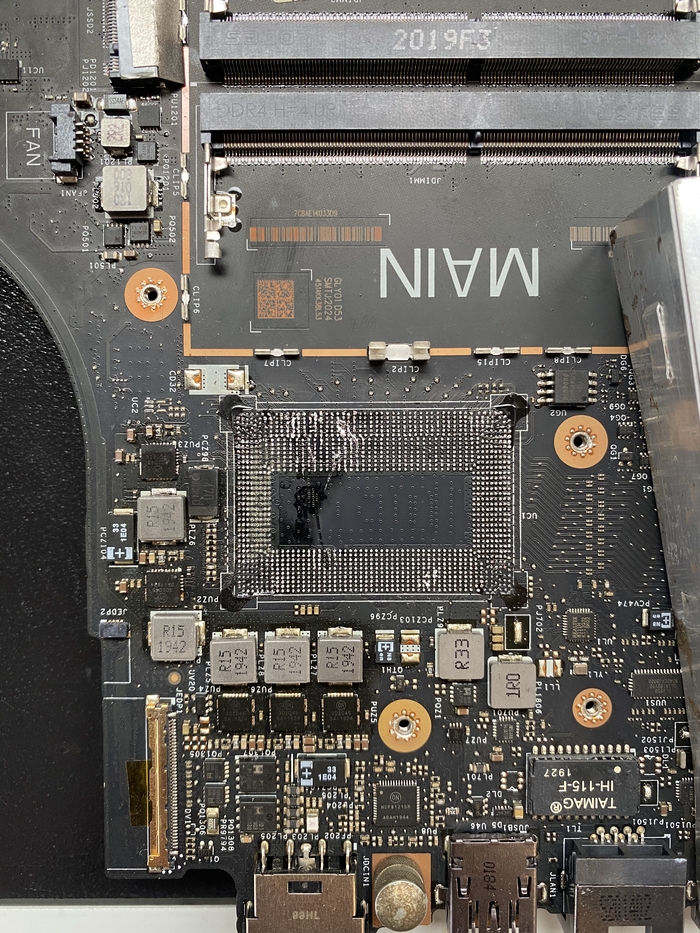

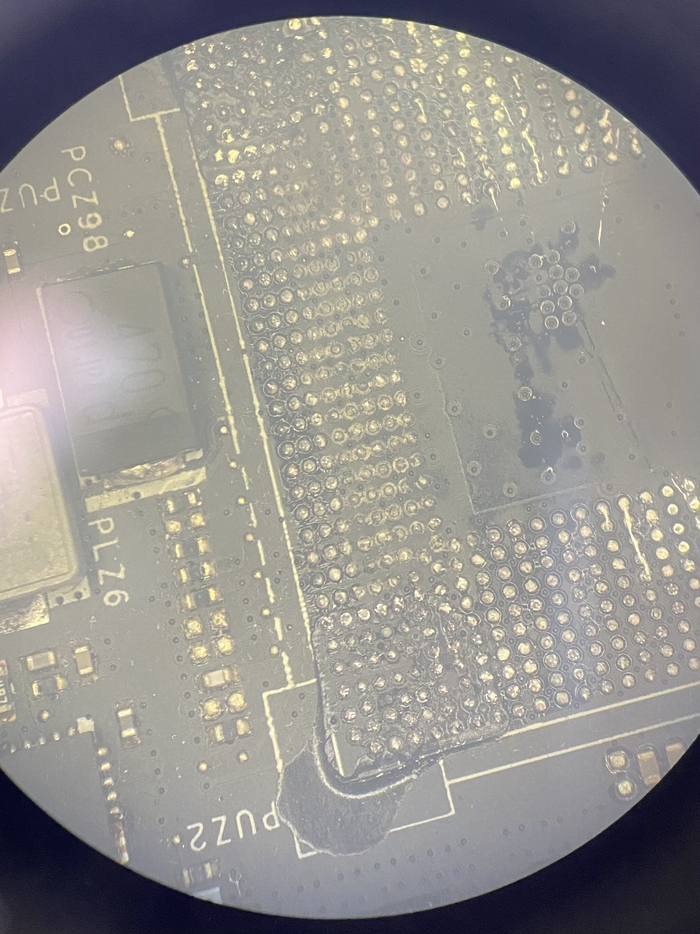

Далее снимаем процессор и осматриваем площадку под ним:

Слева видим какое-то пятно.
Ближе оно выглядит так:

Непонятно что это такое. Возможно заводской флюс так среагировал.
Далее опять кропотливо убираем компаунд, готовим площадку под процессор, реболлим его и припаиваем.

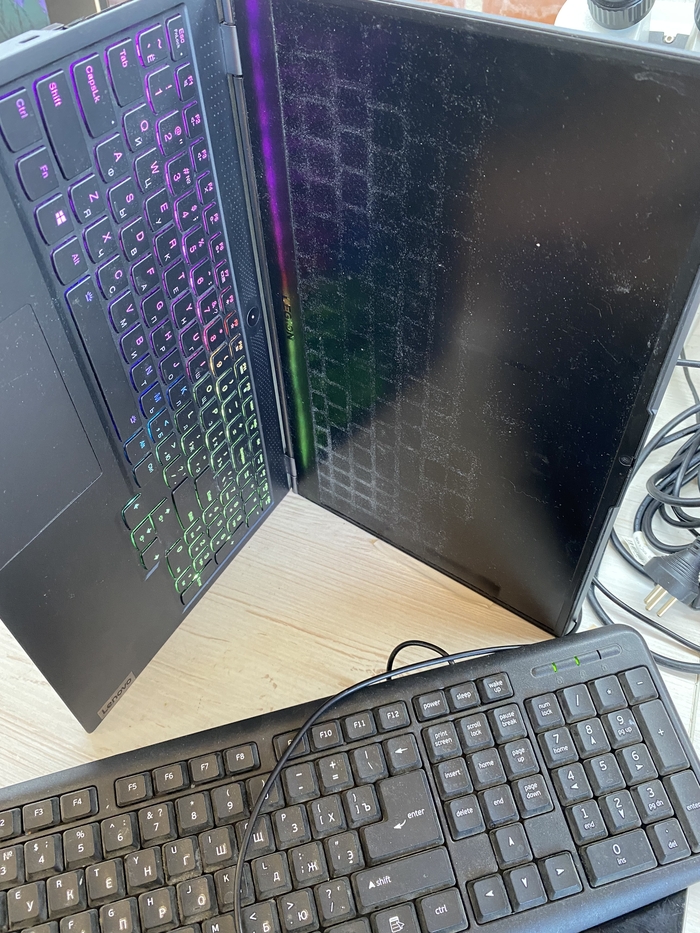

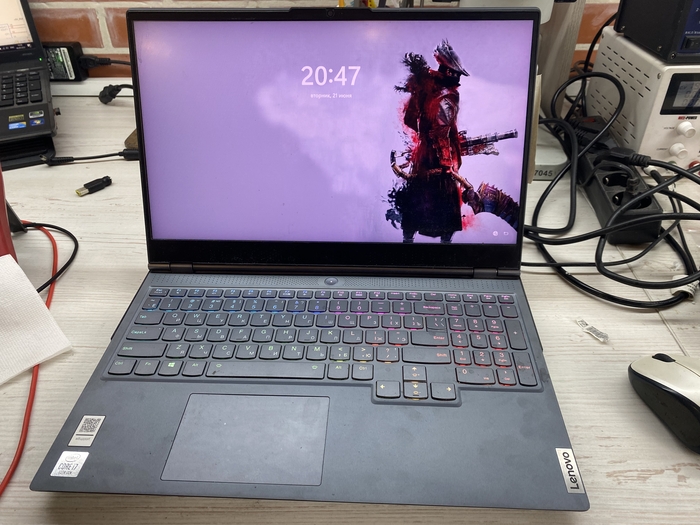

После замены, связь восстановилась и ноутбук наконец-то дал картинку:

Вот такой вот ремонт получился.

Москва.

Всех приветствую)

Принесли этот ноутбук с диагнозом: есть индикация, нет изображения.

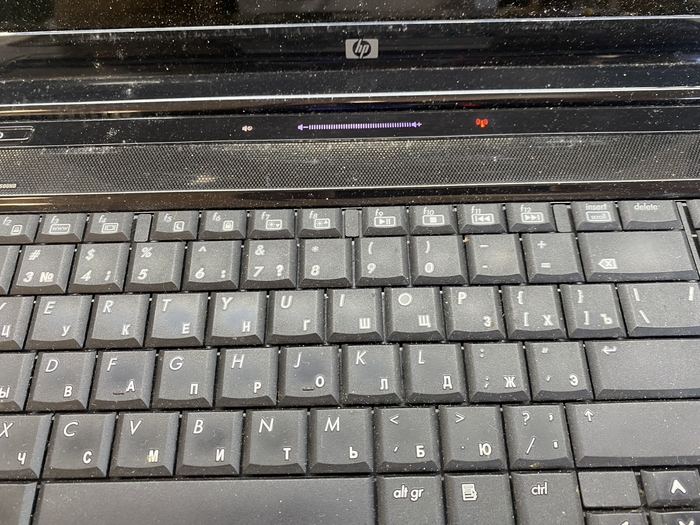

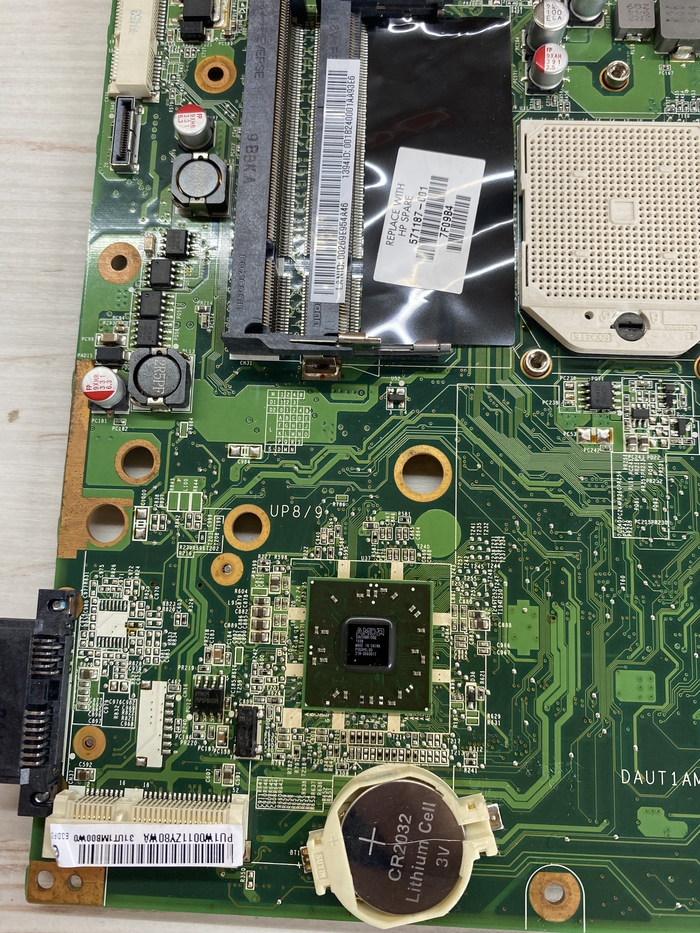

Вот такой старичок:

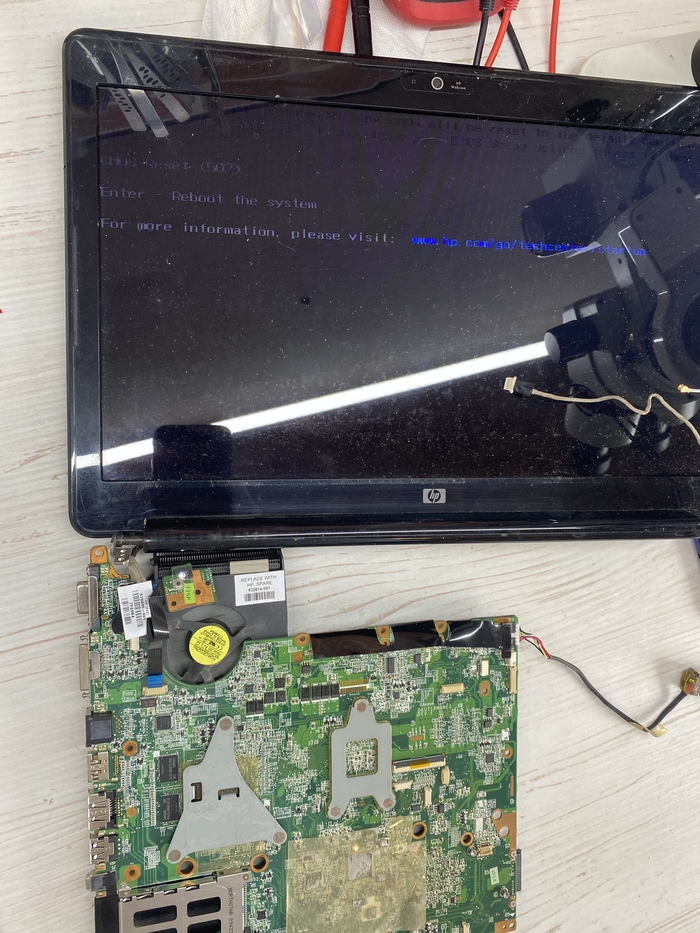

Проверяем - включаем и видим индикацию и черный экран:

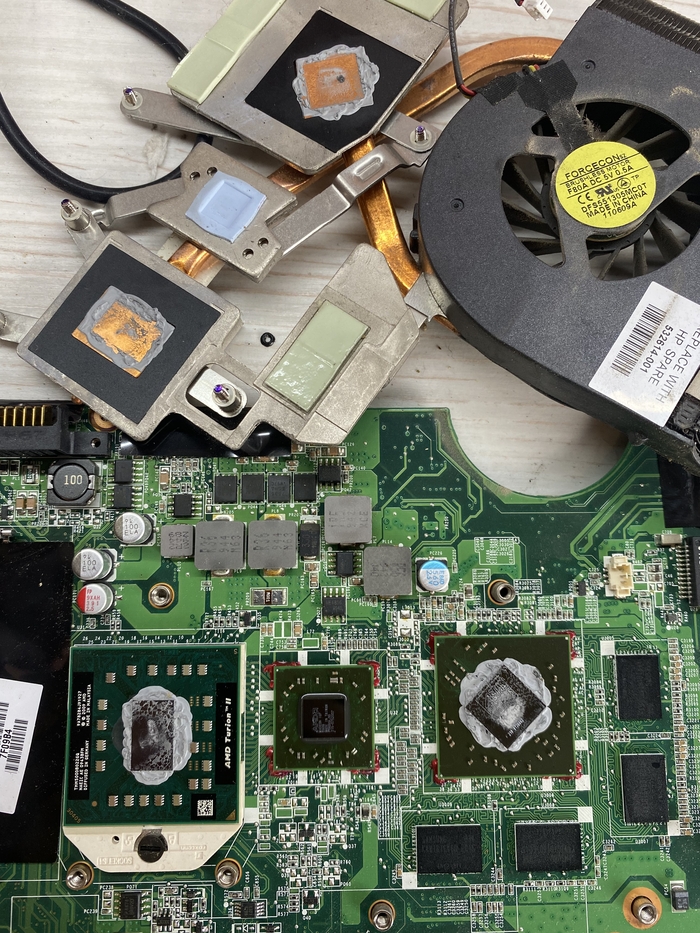

Затем разбираем ноут и смотрим в чем может быть дело:

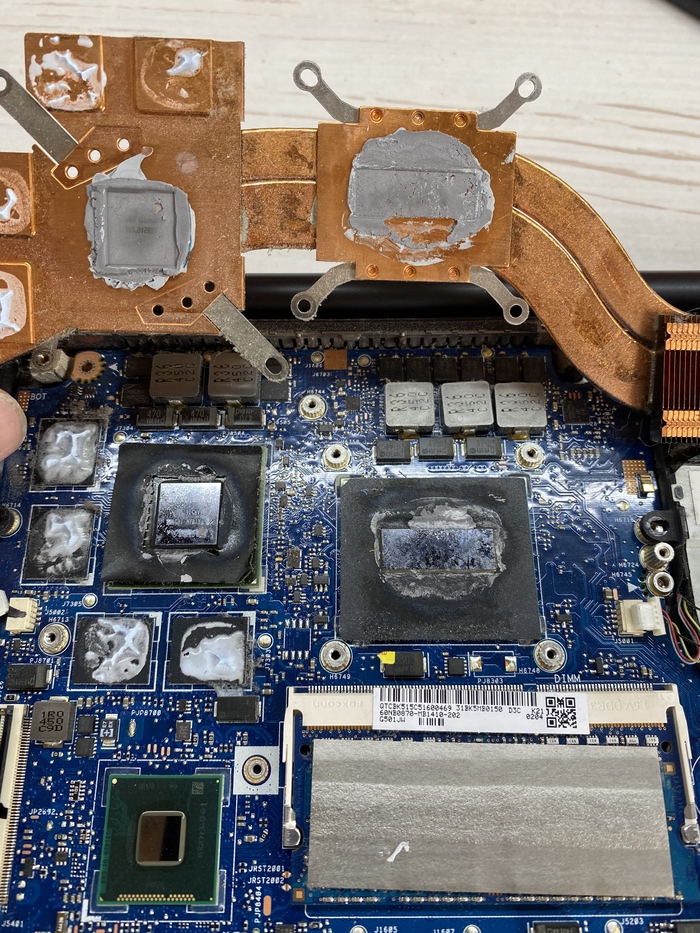

А дело может быть во всем. Судя по высохшей термопасте, выйти из строя мог процессор (маловероятно) и видеочип. Северной мост стоит 2007, не такой проблемный как 2001.

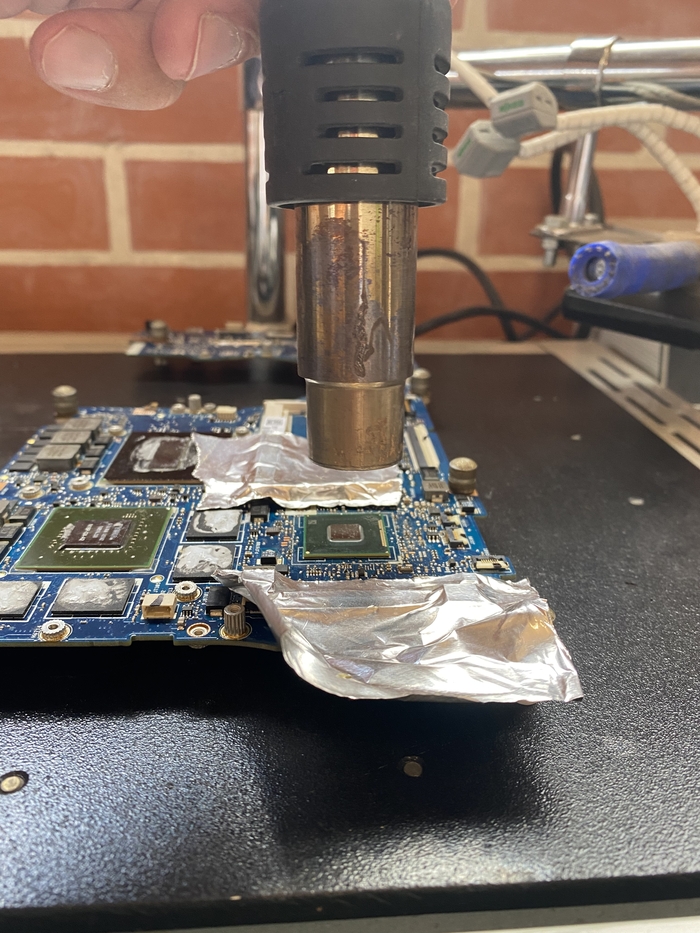

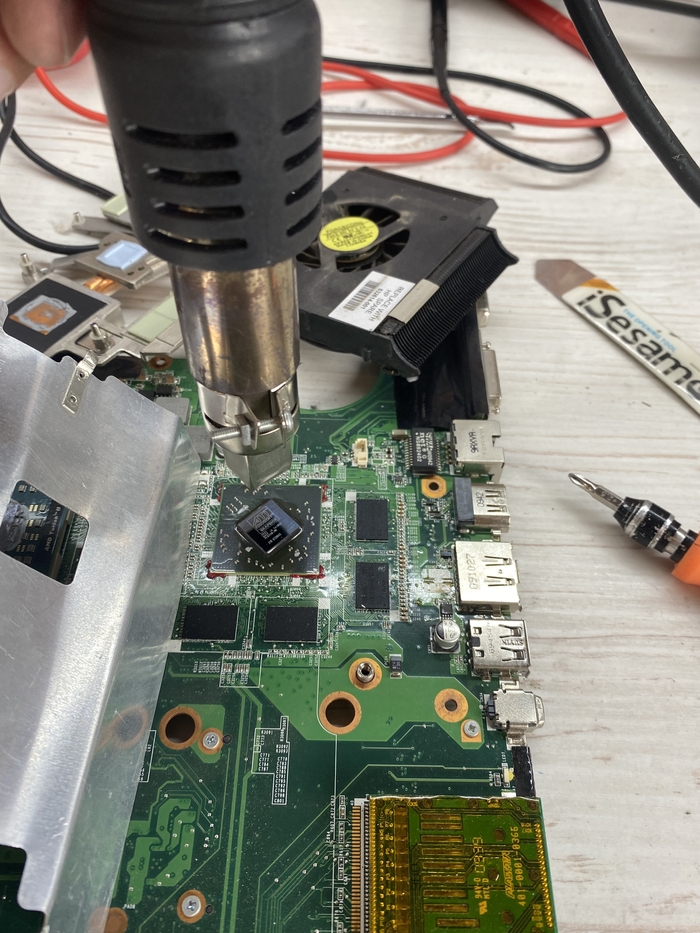

Делаем диагностический прогрев ГПУ и проверяем результат:

Посткод все равно 42 и всё:

С большой долей вероятности проблема кроется в южном мосте 218-0660017.

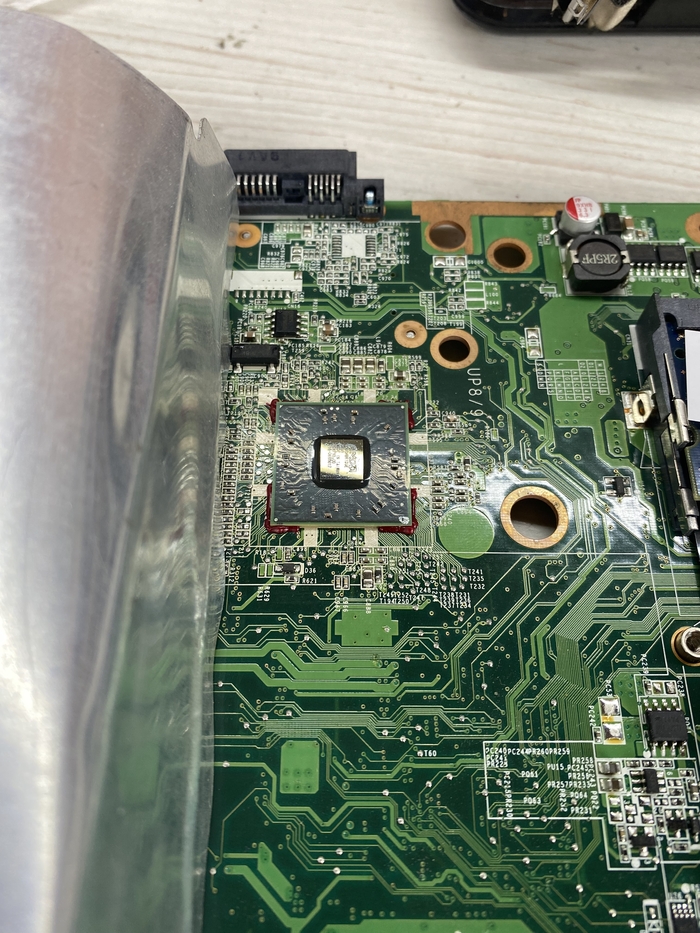

Диагностически Греем и его:

И проверяем результат:

Есть картинка)

Значит приговариваем южный мост под замену.

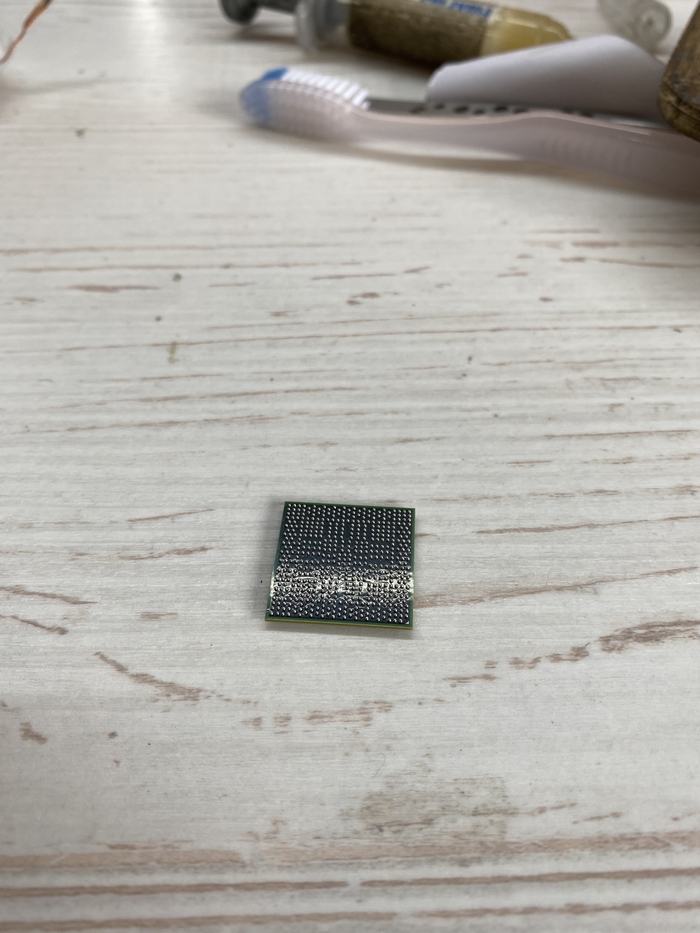

Заказываем, ждём, реболлим:

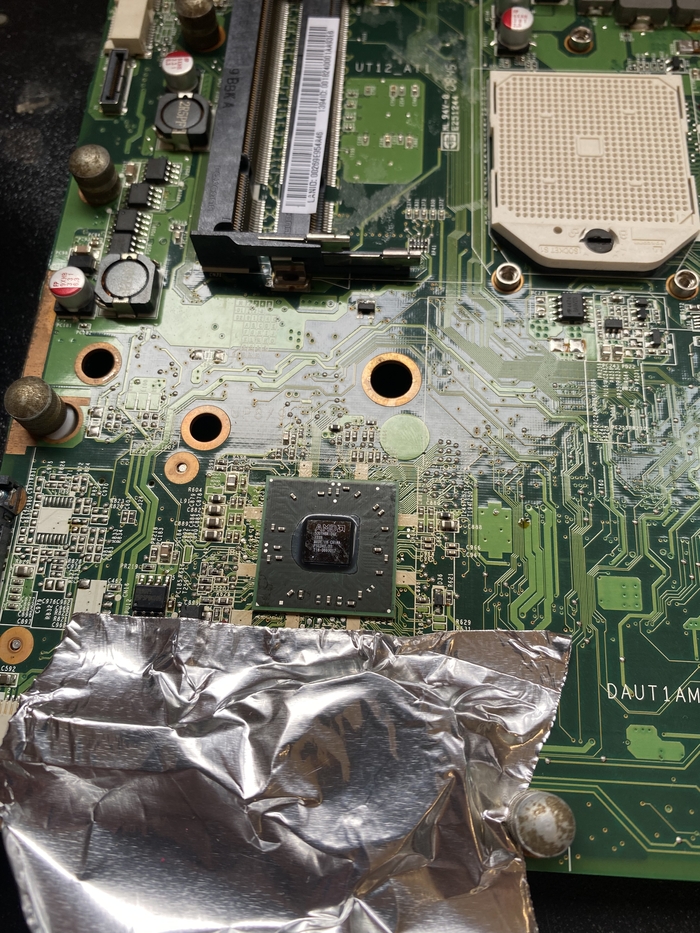

Отпаиваем старый:

И припаиваем новый:

Отмываем место пайки и проверяем что не снесли какие либо элементы обвязки:

И Проверяем результат:

Отлично)
Далее чистим СО, смазываем кулер, пару дней тестируем и если все ок, отдаем клиенту)

Москва

Всех приветствую)

Эта видеокарта начинала артефачить уже при запуске в биос и тому подобным:

К сожалению у меня не получилось матсом локализовать причину, поэтому принял решение опираясь на опыт - буду реболлить все чипы памяти.

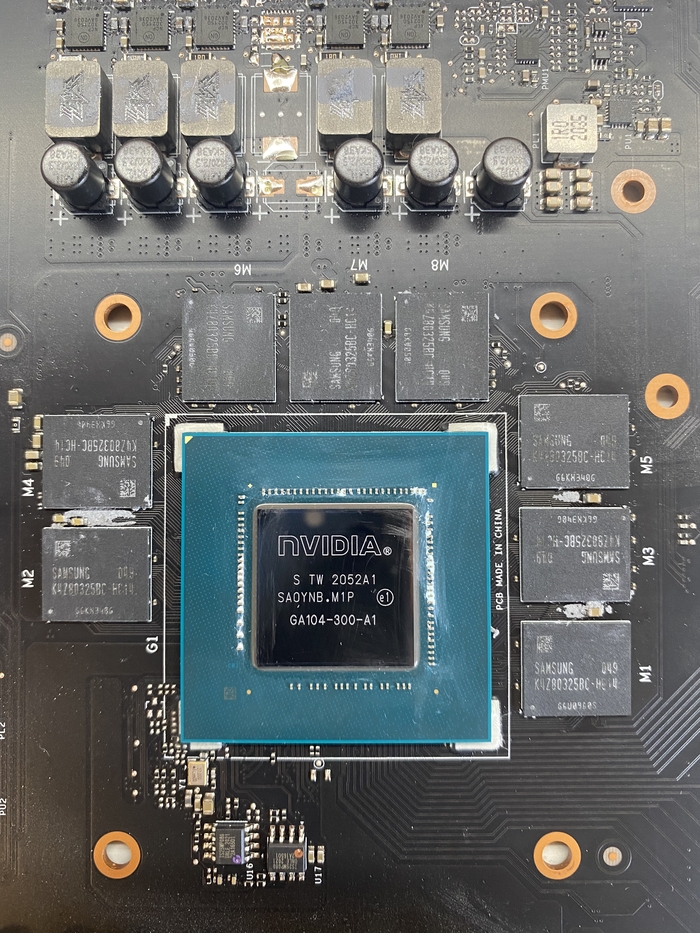

Тут установлены чипы Самсунг:

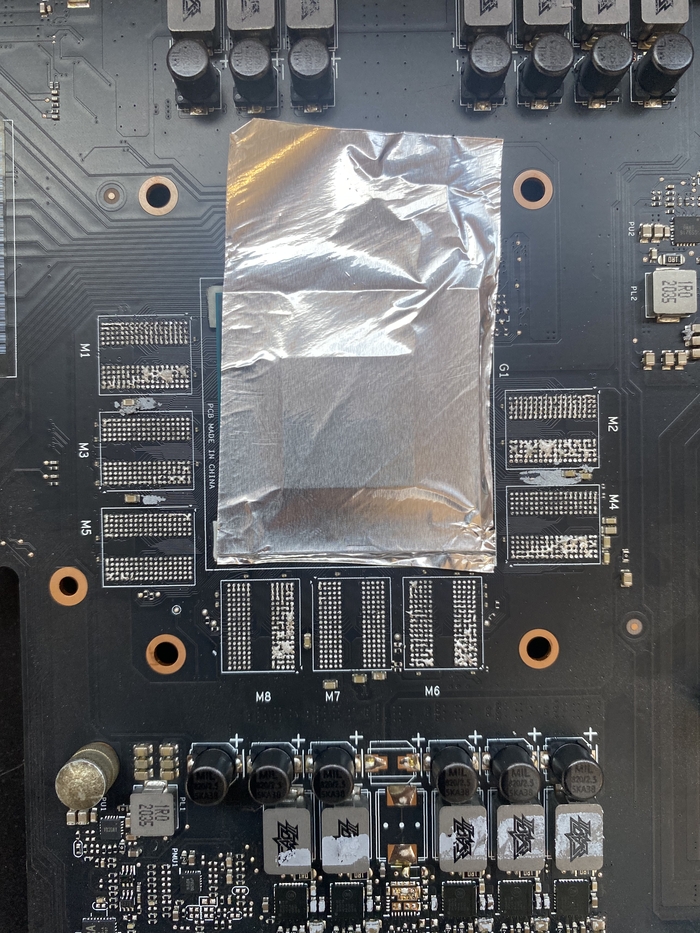

На всякий случай закрываю GPU фольгой и снимаю память:

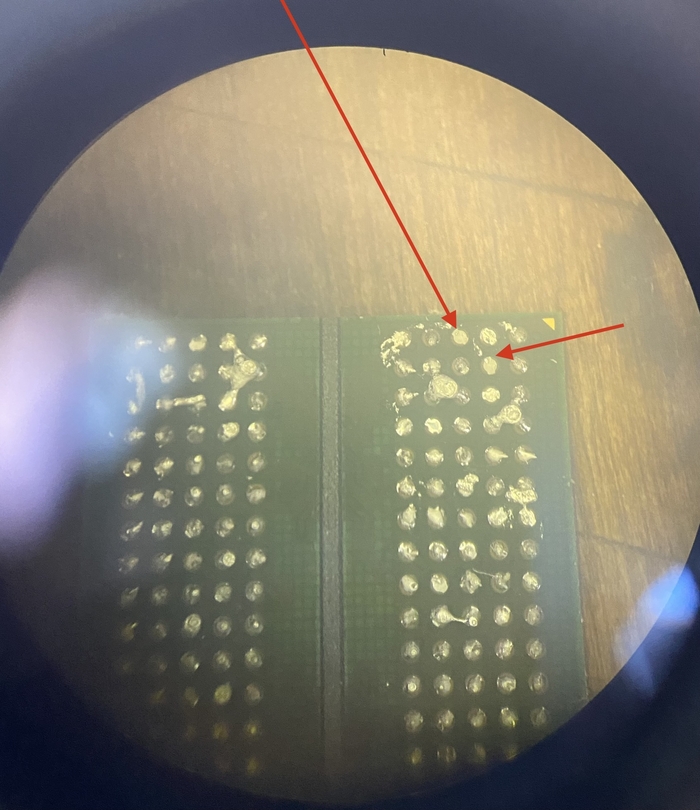

Далее внимательно осматриваю чипы под микроскопом и обнаруживаю на одном подозрительные пятаки:

Далее реболлю всю память, припаиваю на место и проверяю результат:

Результат положительный)
