Всем привет)

Чистка ноутбука - дело хорошее, но и ответственное. Даже протирая салфетками, можно вывести ноут из строя.

Сегодняшний ноут после самостоятельной чистки:

Реакция на кнопку есть, индикация появляется и через несколько секунд пропадает.

Под это описание подходит много дефектов и из причин, но так как нам известно, что это произошло после чистки - первым делом визуальный осмотр:

На вид, это термопаста MX-2. Не лучший выбор для игрового аппарата. ИМХО

Ноут не сразу ко мне попал.
Сначала его носили в какой-то сервис.
Там приговорили процессор примерно так:
«Пострадала уникальная обвязка процессора, нужно менять плату»
(Это не шутка, примерно так клиенту и сказали)

Но биос прошить все таки попробовали))
А вдруг?!

Забегая вперёд скажу, что записали прошивку от другой платформы MSI

Далее осматриваем кристаллы чипов и на кристалле процессора видим такой скол:

Вроде не критично, но проц неисправен.
Будем менять CPU

Снимаем старый:

И припаиваем другой:

Затем конечно же прошиваем биос правильным дампом и проверяем:

Вот такой вот ремонт получился.

Москва

Всем привет)
Обратился ко мне пикабушник с проблемой, что ноут после залития не работает от акб, даже не видит ее.

Будем разбираться.

Снимаем заднюю крышку, отключаем акб и осматриваем плату:

Сразу видно два места попадания влаги:
1. Транзистор с обвязкой возле коннектора акб
2. Контроллер зарядки

Больше очагов залития нет.

Далее все стандартно: гнильё пропаять или заменить.

На удивление контроллер зарядки выжил после залития.

После работ проверяем результат.
Тут он работает от акб:

А тут он заряжается:

На этом всё)

Москва

Всем привет)
Давно была эта карта у меня.
Дефект - конечно же нет изображения.

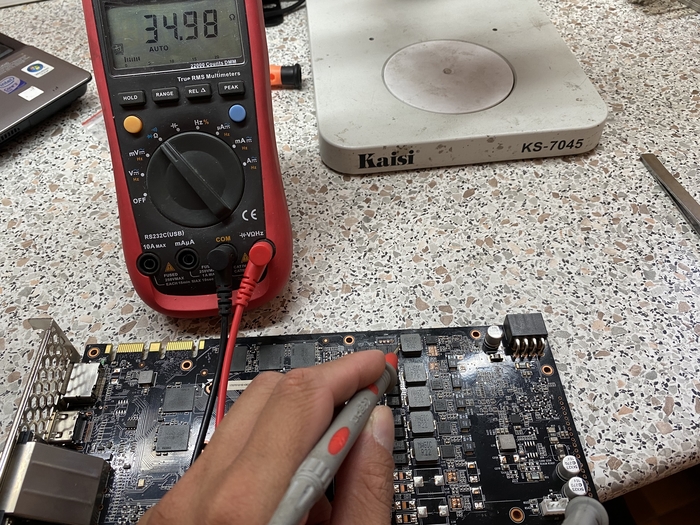

Сделав замеры сопротивлений стало понятно, что проблемы в питании видеопамяти.

Тут может быть несколько вариантов неисправностей, вплоть до дохлого ГПУ.

Что бы это выяснить, нужно «поднять» дроссель и измерить сопротивление до и после него.

Если низкое сопротивление после - то дело плохо, если до, то очень хорошо)

В этом случае проблема оказалась в пробитом сдвоенном N-канальном транзисторе SM7340EHKP.

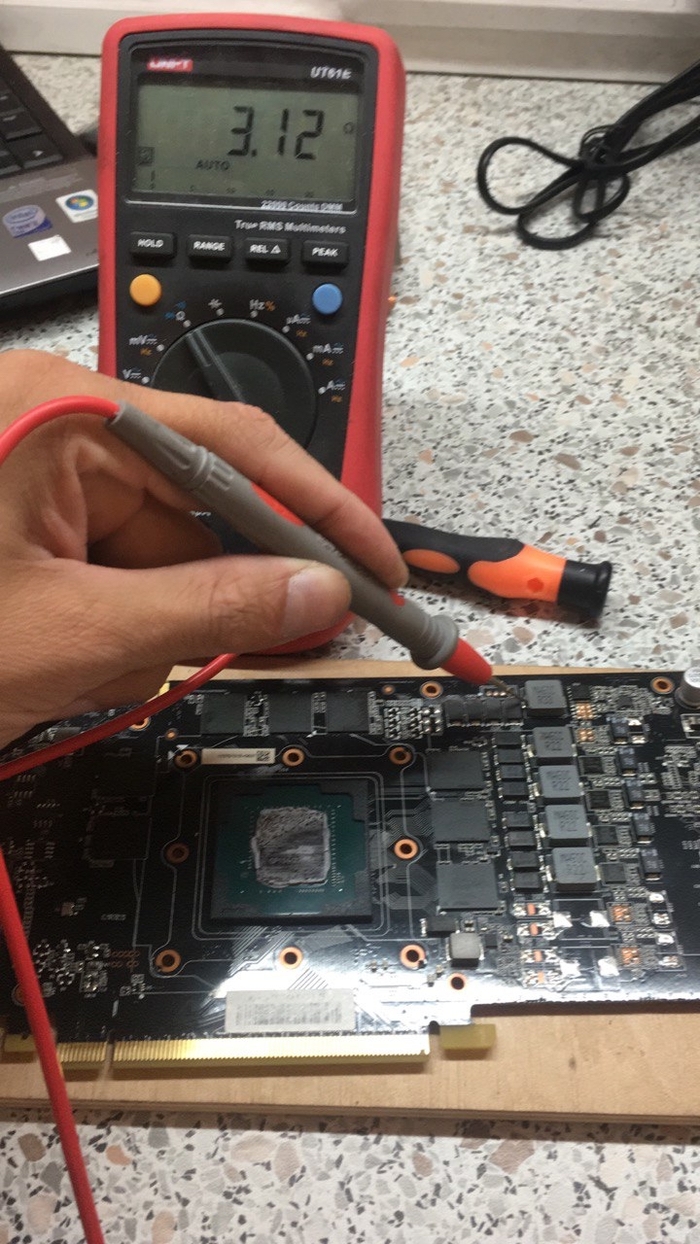

Заменив его, сопротивление по питанию вилеопамяти пришло в норму:

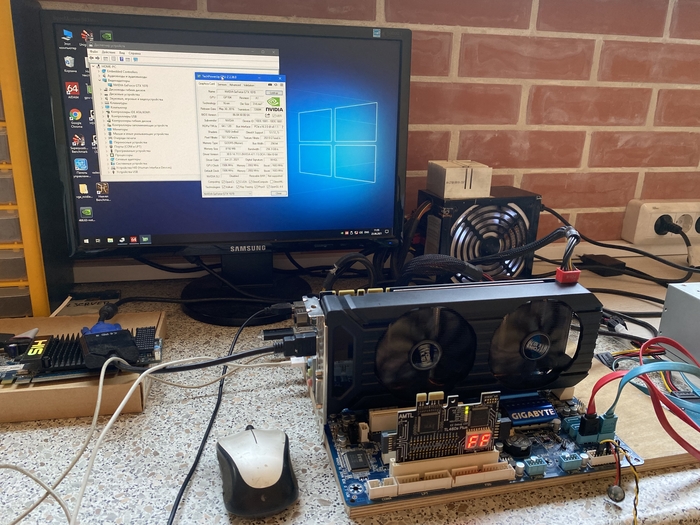

При подключении к ЛБП поведение было штатным, так что можно проверять на стенде:

Изображение есть)

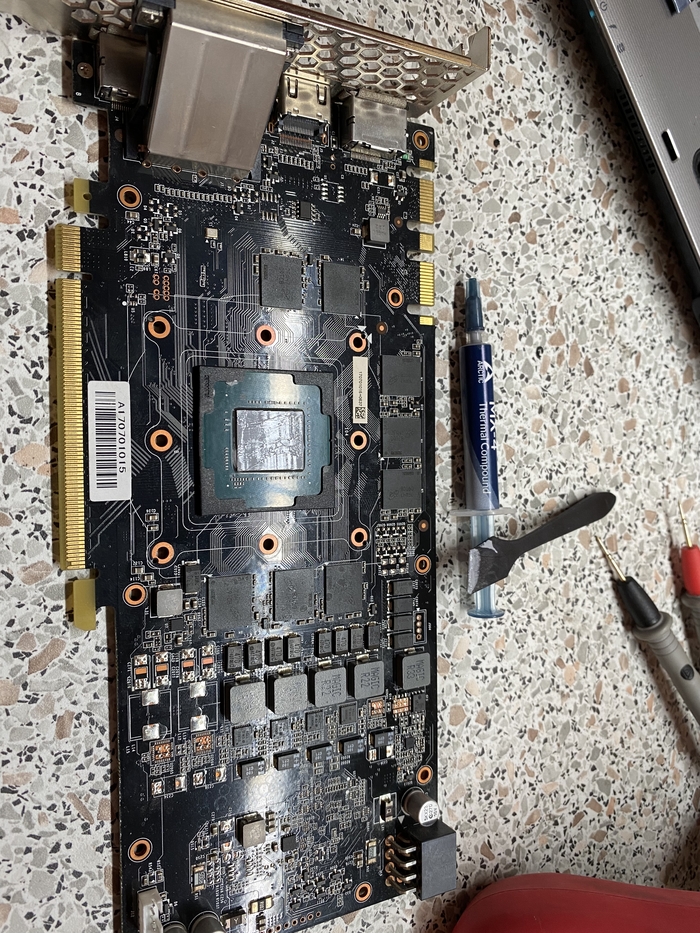

Значит можно намазать свежую MX-4, собирать и тестировать:

Карта работает в штатном режиме.

Повезло, что проблема оказалась не в памяти и тем более не в ГПУ)
Такой случай у меня был первый


Москва

Всех приветствую)
Моему другу отправили комп из Питера в Москву.
Говорили что он полностью в рабочем состоянии.
Но как вы уже поняли, не особо в рабочем.

Комп реагировал на кнопку включения, но не давал картинку.
Начнём с материнской платы: MSI z87-g43

Первым делом конечно же подкидываем исправные комплектующие, и если положительного эффекта нет, то разбираем:

Пост карта показывала, что посты бегут, но постоянно в рецикле.
Перемычкой сбрасываем Настройки биос, посты по прежнему бегут, но результата нет.

Значит будем шить.
Флешка здесь припаяна.

И это помогло:

Плата работает от «встройки».

От видеокарты изображение есть, но с артефактами:

Видеокарта древняя: gtx660 и артефакты намекают на проблемы с видеочипом либо с памятью.

Но из интереса я глянул на неё под микроскопом и увидел сбитый резистор возле чипа видеопамяти:

Восстанавливаю все это дело:

И проверяю ещё раз:

Повезло, отделался легким испугом)

Москва

Всех приветствую)
У друга после покатушек перестала работать штатная магнитола, выгорает ее предохранитель.

Очевидно имеем проблемы в входной цепи питания 12в.
Не разбирая смотрим:

Действительно, 2.41Ом по входной линии это очень мало.
Найти виновника не составило труда:

Это усилитель TDA7388.
Снимаем его с платы и проверяем, ушло кз или нет:

17 МОм, отлично.
Но, прежде чем припаивать новый, нужно замерить сопротивления на линиях питаний усилителя, вдруг там тоже что-то сдохло или причина кз на одной из линий.

В моём же случае все в норме.

Припаивать будем точно такой же: TDA7388

Ж.Ы. Я знаю, что можно вместо этого, поставить усилитель получше, но вместе с клиентом решили ставить заводской вариант.

Далее сборка и проверка в машине.
К сожалению при проверке я не смог присутствовать, но говорит что работает и играет хорошо)

Ремонт окончен)

Москва

Всем привет)

Ещё в июне отремонтировал этот ноут, а написать пост получилось только сейчас.

Собственно ноут не реагировал на кнопку включения.
Сразу разбираем и осматриваем плату.

Причин у такой неисправности может быть огромное количество, начиная от неисправного блока питания или разъема, до дохлого процессора/хаба или даже прогара текстолита.

И первым делом осматриваем плату и делаем замеры сопротивлений.

На основных дросселях все в пределах нормы, а вот на токовом резисторе по 19в короткое замыкание:

Понятно.
Теперь нужно найти что сдохло на плате.

Будем искать методом ЛБП: подадим 1в с ограничением тока в 2А на этот токовый резистор и найдём какой элемент будет греться.

А греется 3 запаралеленых кондера:

Врятли все три сразу вышли из строя, поэтому отпаиваем их и прозваниваем каждый, и находим дохлый:

Это фильтрующий кондер на линии 19в. Выпаиваем его и замеряем сопротивление на резисторе, убеждаемся что на линии 19в проблем больше нет:

Затем припаиваем кондер с платы донора проверяем плату на реакцию на кнопку. Если ноут начал стартовать, то собираем и тестируем:

Вот такой ремонт получился)

Ноутбуки Сони довольно интересные всегда были с точки зрения потребителя в плане дизайна и начинки.
Но с точки зрения ремонта, кошмар: огромное количество проводов и шлейфов, суб платы, много моделей с хлипким корпусом, очень мало схем и прочее.
ИМХО

Москва

Всем привет)
Собственно у моего друга перестал реагировать на кнопку включения MSI ge70.

Такие ноуты я не так давно ремонтировал, так что примерную причину уже знаю)
Разбираем, отпаиваем транзистор и подаём 1в с ограничением тока 2А, и ищем что будет греться.

Ожидал увидеть дохлый фильтрующий кондер в питании процессора, а кондер сдох в питании гпу)

Заменив его, ноут стал нормально работать и вроде все ок)

Но через 2 дня он снова перестал реагировать на кнопку и на этот раз уже сдох кондер в цепи питания процессора)

На сегодняшний день ноут хорошо работает уже недели 2-3)
Нареканий нет)
