Всех приветствую)

Немного попала жидкость в ноутбук и он стал притворяться кирпичом.

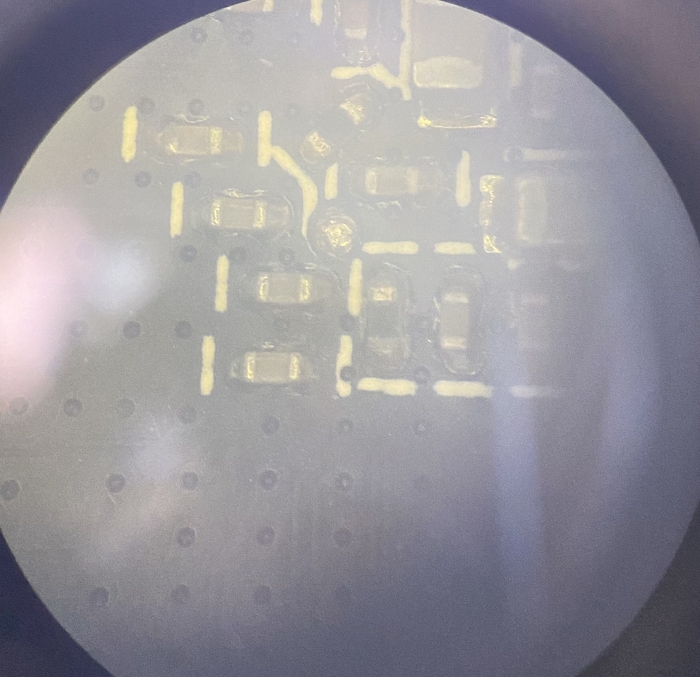

И понятно почему) влага попала на обвязку контроллера дежурных питаний (ШИМ дежурки):

И немного задело аудиоконтроллер:

Без дежурных питаний ни один ноут, ни один современный блок питания или телефон работать не будет. Так задумано производителями.

После чистки и замены гнилых элементов на не гнилые, ноут вернулся в строй:

Москва

Всех приветствую)

Данная карта заболела 43-й ошибкой. Будем лечить.

После визуального осмотра платы на предмет сбитых элементов и иных повреждений, запускаю карту в тесте Mats.

В итоге он выдает такой отчет:

Сбоит Канал B0.

По статистике чаще всего в этом виноват конкретный чип памяти, поэтому принимаю решение его заменить.

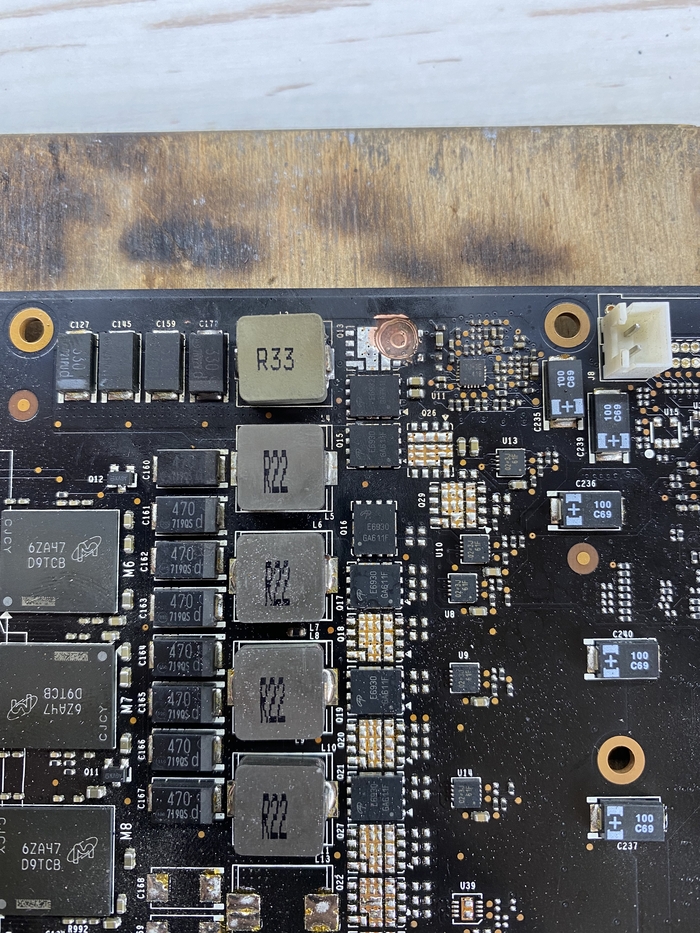

На плате он отмечен под номером M9:

Кладем карту полежать на паяльную станцию:

И вжух, чип заменен на рабочий:

После замены снова проверяем карту матсом:

Ошибок нет)

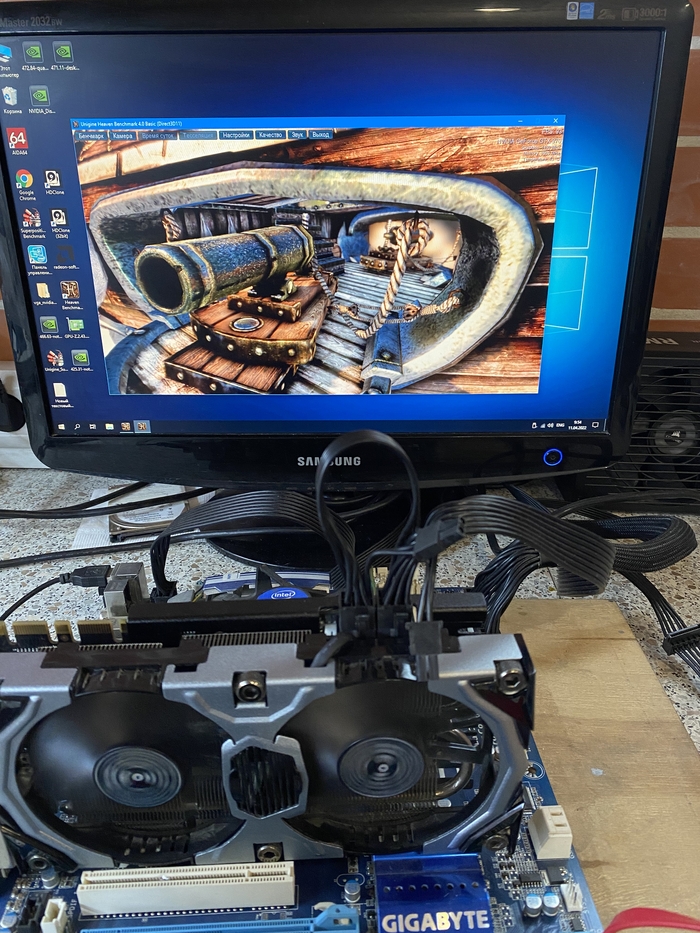

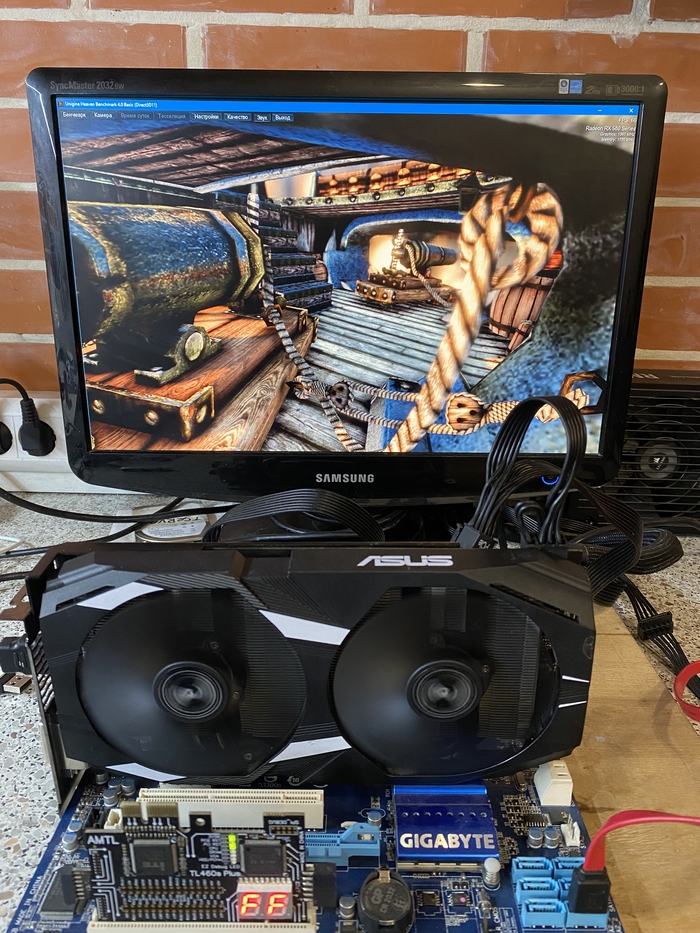

И далее тестируем в бенчмарке:

На этом ремонт окончен.

Москва

Всех приветствую)

Покажу вам один простой ремонт.

Итак. Заявленная проблема у этого ноутбука: не заряжается, не работает от АКБ.

Варианты с проверкой БП, иглы, детект БП, мех повреждения разъема питания, подключением другой АКБ и прочее я отработал сразу. Проблема не в этом.

Залитие тоже исключаем, так как плата довольно надежно защищена изолятором:

После проверки «простых» вариантов, далее стоит проверить мосфеты, относящиеся к цепи работы АКБ.

И выяснилось что сдох один мосфет:

После его замены, батарея стала заряжаться, это видно по горящему оранжевому светодиоду:

И увеличенному потреблению тока от ЛБП:

Ну и естественно в системе батарея появилась и показывает прогресс зарядки:

На этом ремонт окончен.

Москва

Всех приветствую)
Обратились ко мне с задачей попробовать починить эти видеокарты, после залития.

Так он вроде выглядят ничего.

А так:

Уже интереснее)

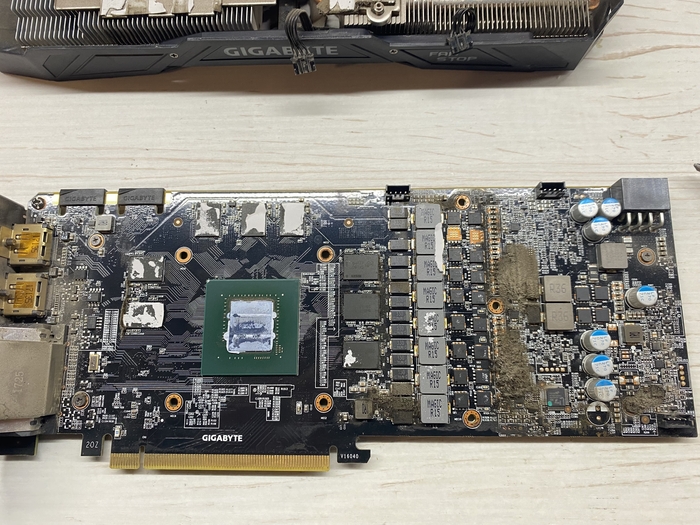

Решил начать с 1080. Снимаю радиатор:

Не чисто.

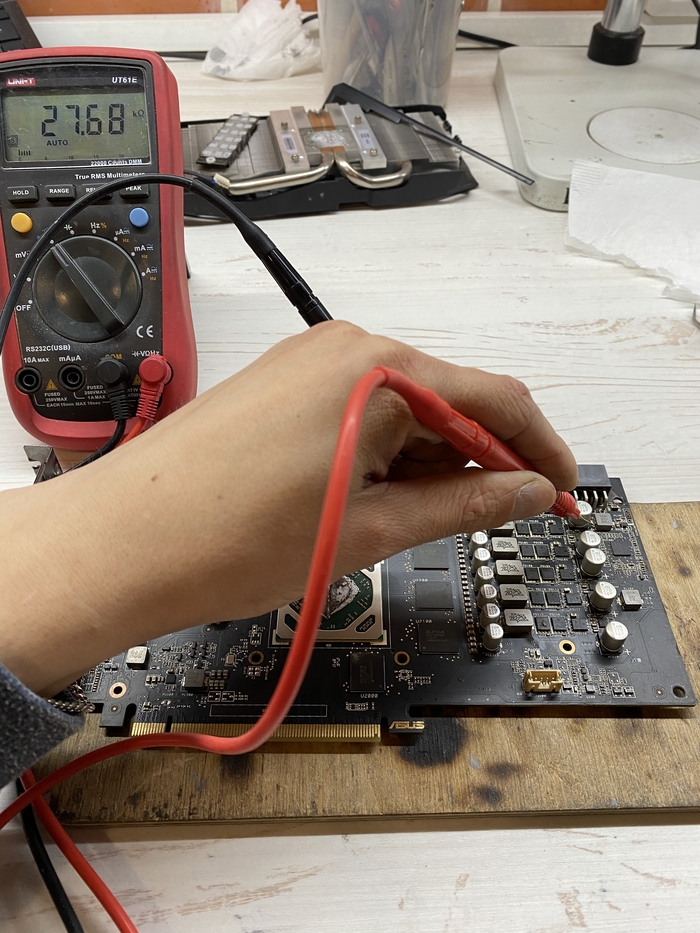

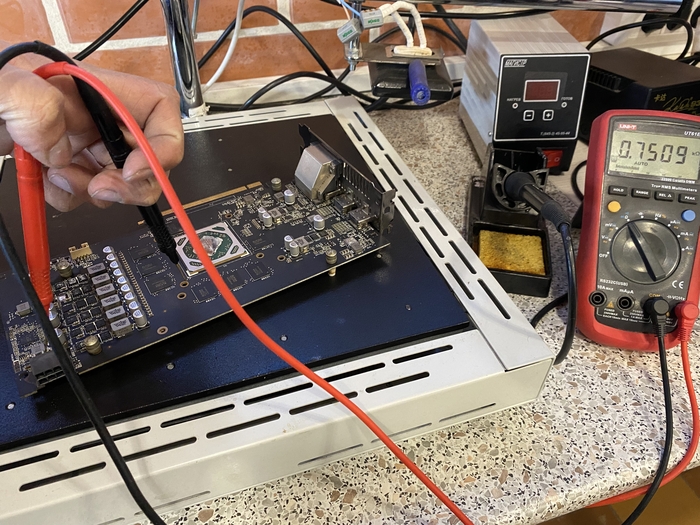

Немного чищу плату и делаю замеры:

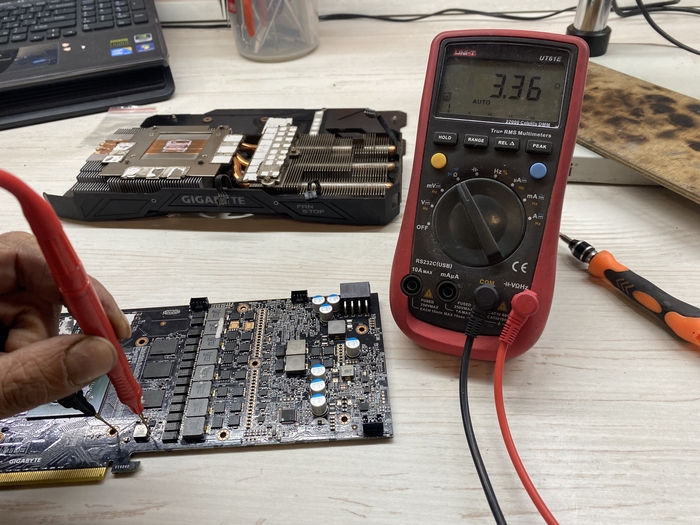

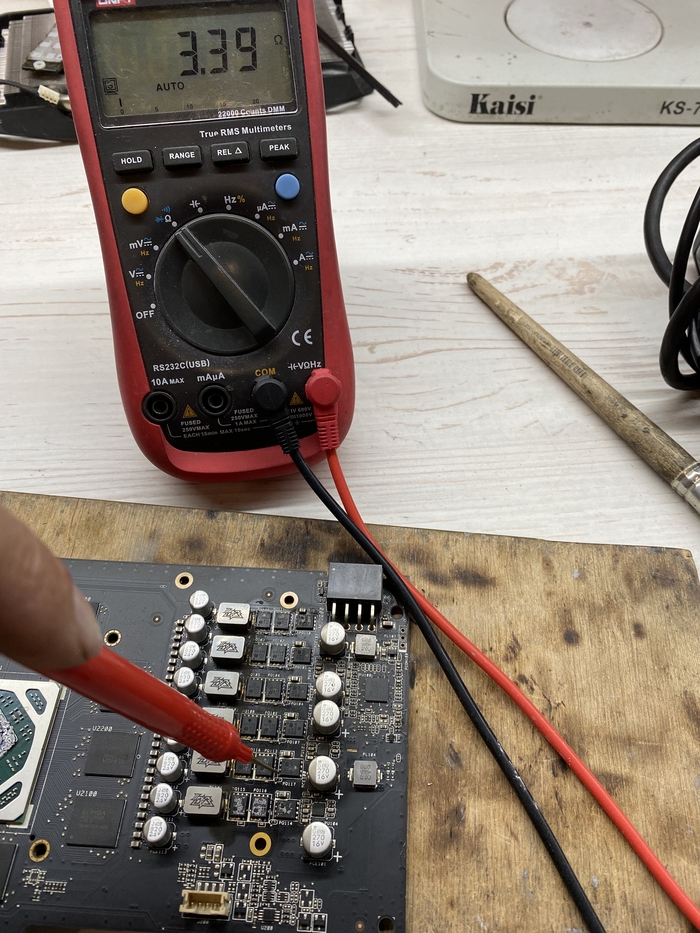

Но по питанию контроллера PCI заниженное сопротивление в 3.3Ом.
Тут ГПУ вышел из строя. (За кадром я естественно отпаял дроссель и проверил еще раз. Заниженное сопротивление со стороны потребителя/нагрузки).

Далее перехожу к 1070.
Сразу снимаю радиатор:

Кроме легкой пыли, разводов и самой эффективной термопасты в мире, ничего криминального не обнаружил.

Данная карта при подключении ЛБП потребляла около 0.4А, что естественно очень мало.

Раз уж карты залили, то и наверно и протирали/сушили, поэтому могут быть не очевидные повреждения.

Так и есть. Нашёл пару элементов с серым припоем:

После их пропайки, на моё удивление она заработала)

Вот такие дела)

На этом ремонт закончен.

Москва

Всех приветствую)

Данный ноутбук уже пытались где-то отремонтировать, но тщетно.

Со слов клиента, ноут перестал включаться.
Это он:

Если в сервисе технику не починили и она по прежнему не работает, то пытаться включать ее не стоит.

А значит вытаскиваем плату, осматриваем и делаем замеры.

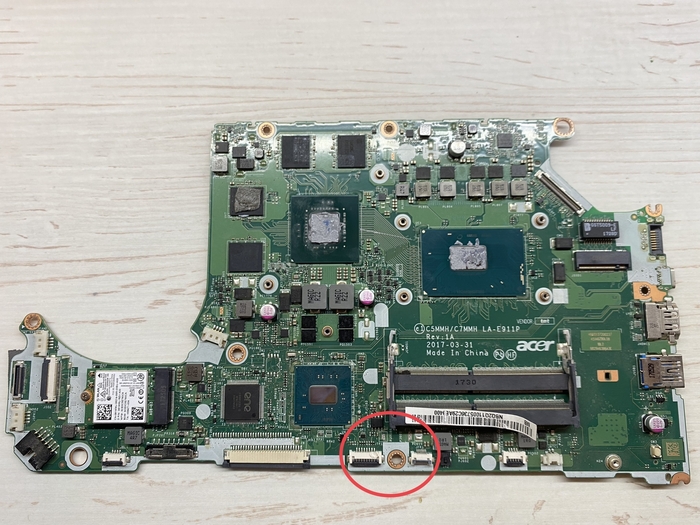

Работать будем с платформой LA-E911P:

Красным кружочком я обвел то, что сразу бросилось в глаза: распаянные перемычки. А так же на плате отсутствует флешка БИОС.

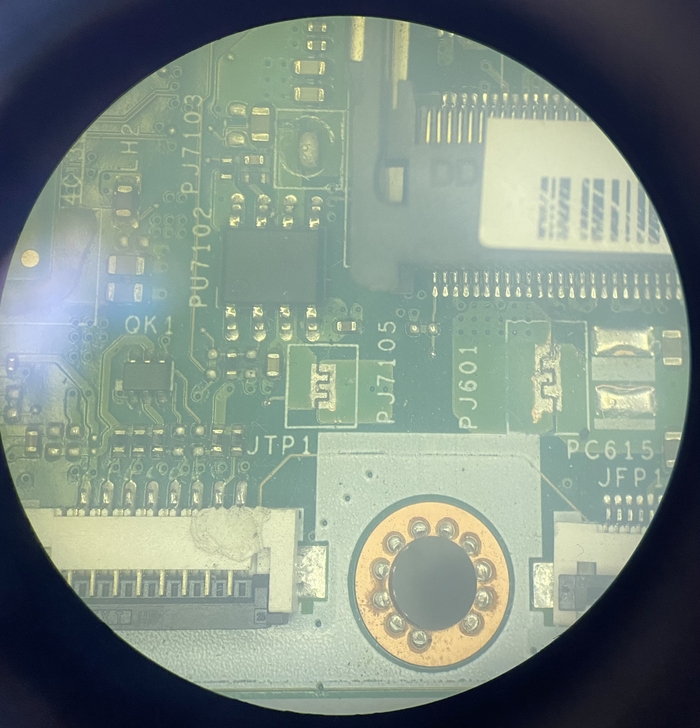

Ближе перемычки выглядят так:

Так как схема имеется в наличии, по ней можно сразу определить за что они отвечают. Больше всего интересует PJ601:

Это питание хаба.

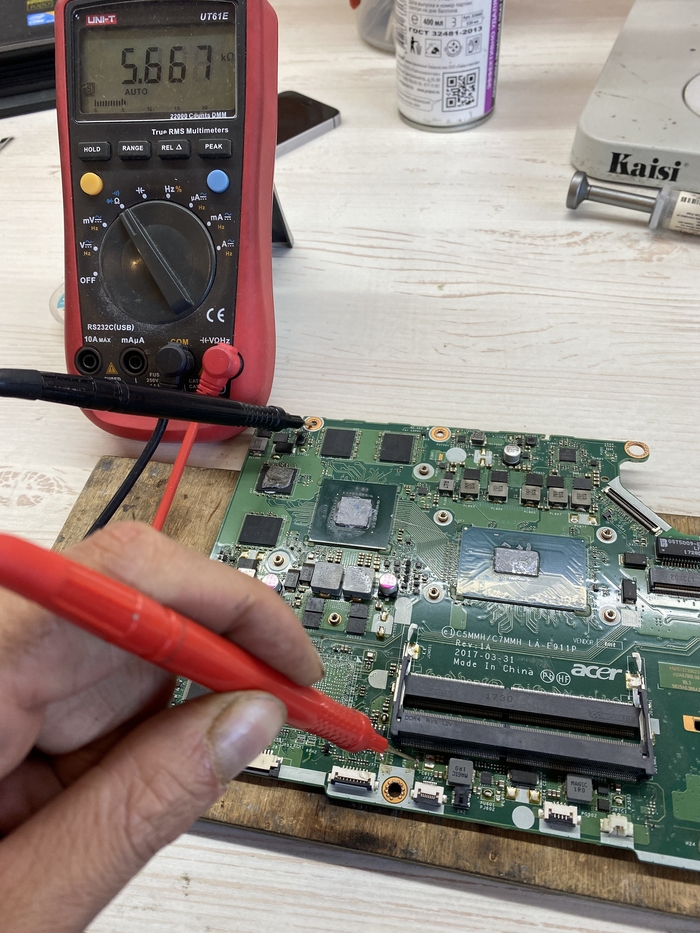

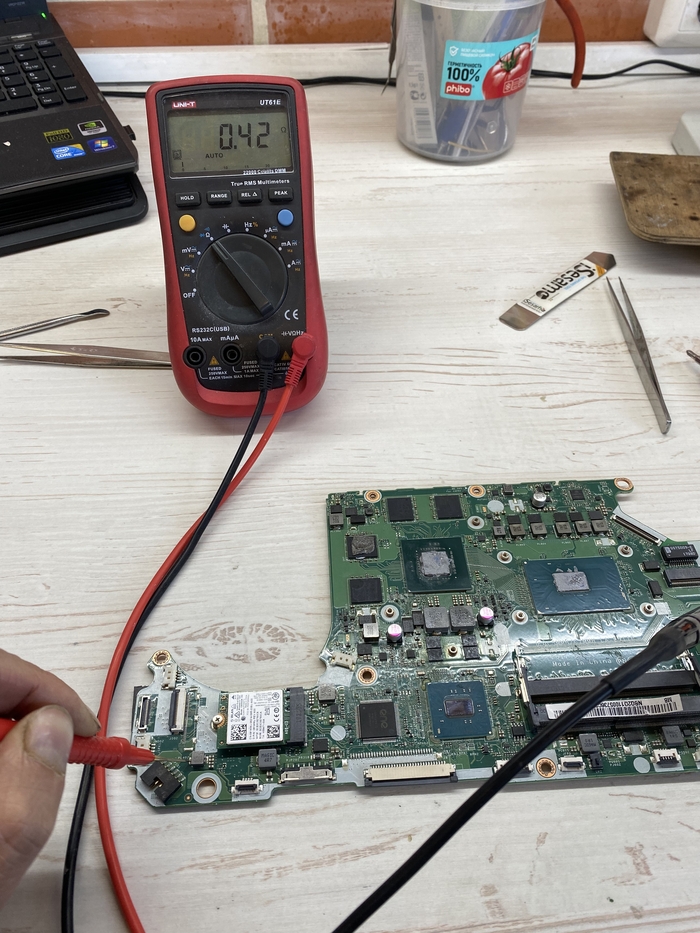

На ней точно такое же сопротивление как и на дросселе дежурных 3.3В:

Практически короткое замыкание.

Будем менять хаб и продолжать диагностику.
Дальше два варианта: или ноут заработает и ремонт закончится, или будет что-то еще.
Без замены хаба, дальнейшая диагностика бессмысленна и строится на догадках.

Поэтому снимаем хаб, готовим новый. Но сделаем замер сопротивлений со снятым хабом на всякий случай, что бы убедиться что мы на правильном пути

На 3.3В сопротивление выросло:

На перемычках тоже:

Далее припаиваю новый хаб:

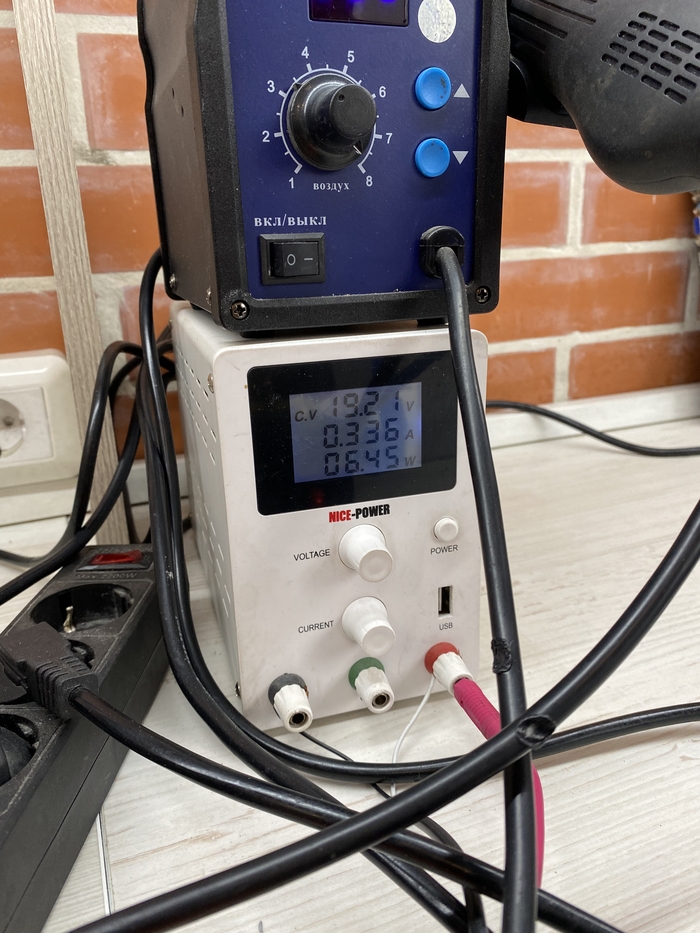

За кадром подбираю флешку прошиваю биос с чистым МЕ, проверяю все еще раз и пробую запустить от ЛБП:

Плата зависает на потреблении 0.3А, поднимаются дежурные питания, оперативной памяти и хаба.

Данное потребление может много о чем говорить, но чаще оно такое из-за каких-то проблем с мультиконтроллером.

Это может быть и сбитые элементы, потеря характеристик компонентов обвязки, окислы, мех повреждение дорожек или выводов, проблема с самим мультом или его прошивкой.

После визуальной проверки и замеров некоторых резисторов, остается прошивка мульта.
Тут установлен ENE KB9022Q D, который не высчитывает прошивку из биос и не емеет внешней флешки, а имеет свою внутреннюю.

Будем ее прошивать:

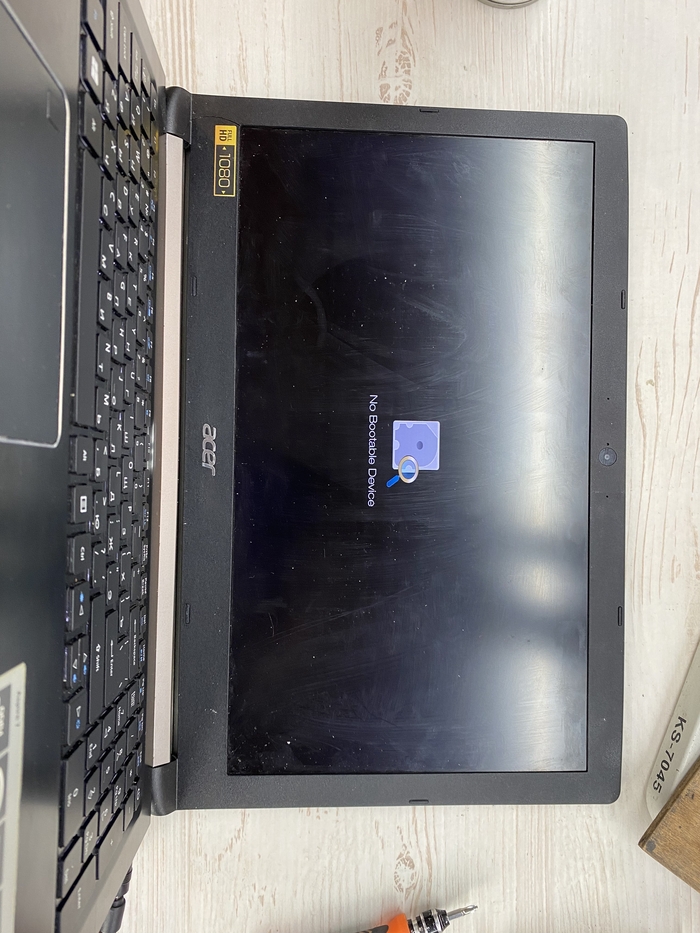

И только после прошивки мультиконтроллера, ноутбук ожил:

После тестирования никаких косяков больше не вылезло, ремонт на этом закончился.

Москва

Всех приветствую)

Ещё один апрельский ремонт вам в ленту)

Причина обращения:
Комп Выключился, запахло шашлыками.

Скромно. Просто. Аккуратно. Всё как мне нравится)

Учитывая что из компа пахало жареным, предпринимать попытку включения не буду, а сразу разбираю.

Как вы уже поняли из названия, причина запаха гари кроется в видеокарте.

Вот она наша виновница:

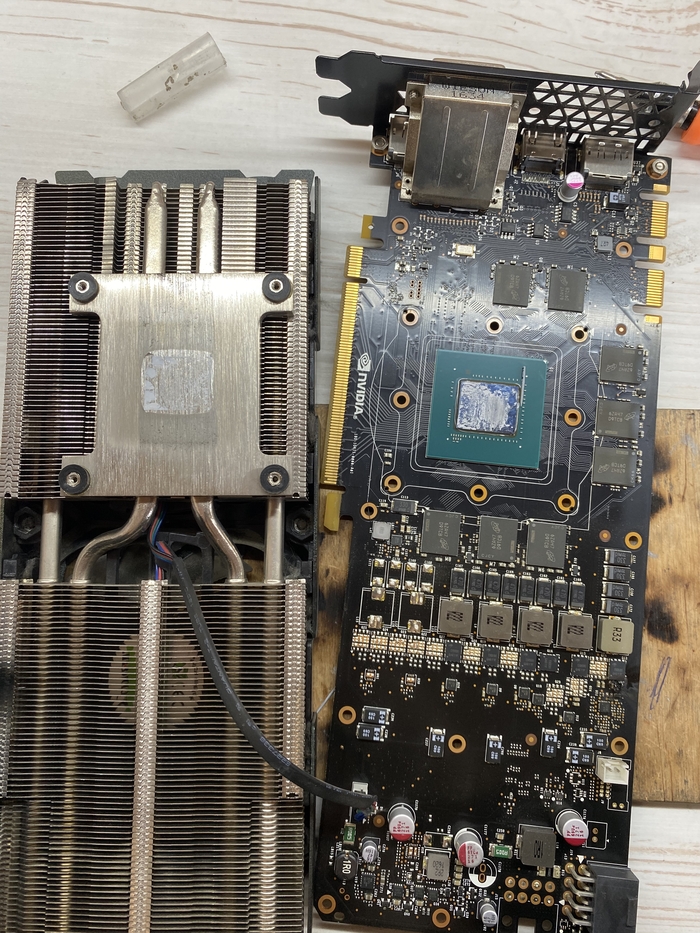

Снимаем радиатор, осматриваем:

Термопасте уже совсем плохо конечно…

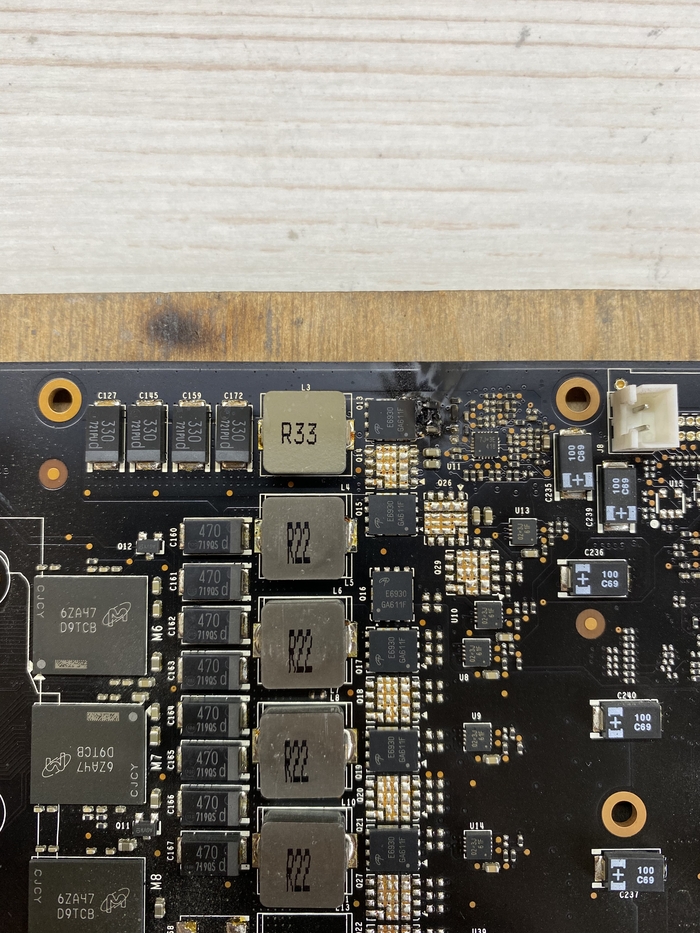

Самые внимательные уже наверно видят неисправность, а кто не заметил, вот фото поближе:

Случился хлопок в цепи питания видеопамяти.
Довольно опасная ситуация, так как если хлопнуло неудачно, то могло зацепить и ГПУ.

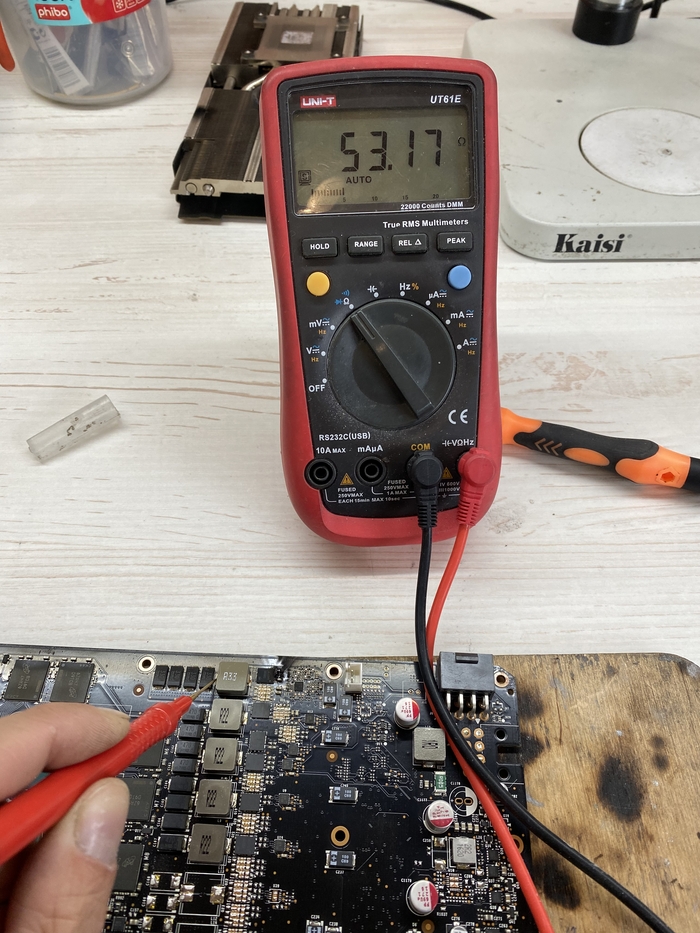

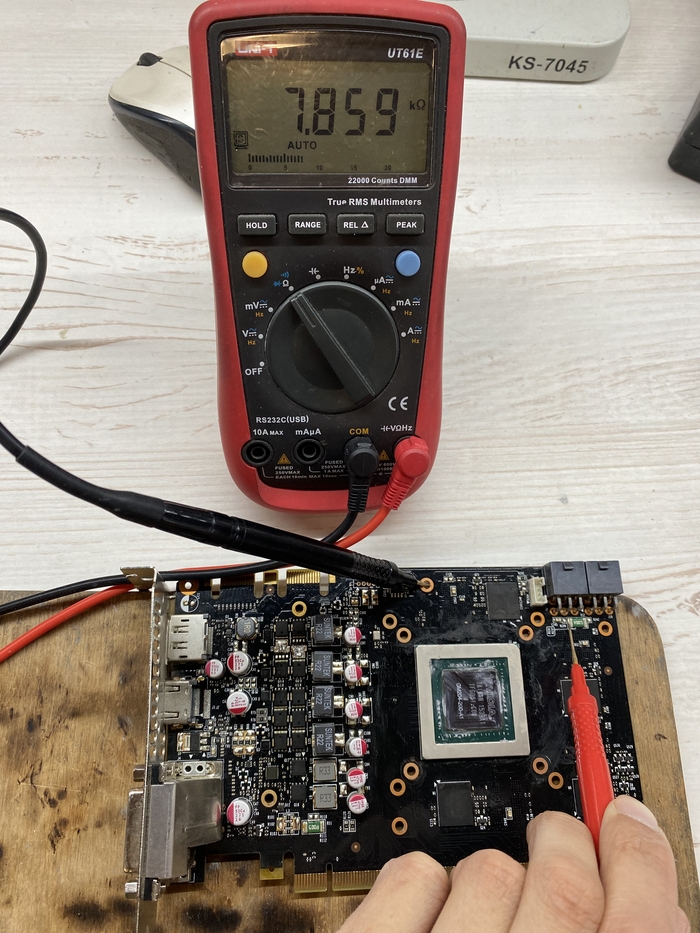

Замеряю сопротивление питания видеопамяти:

53 Ом с не разорванной цепью. Неплохо. Очень неплохо. Значит шансы на успешный ремонт резко выросли.

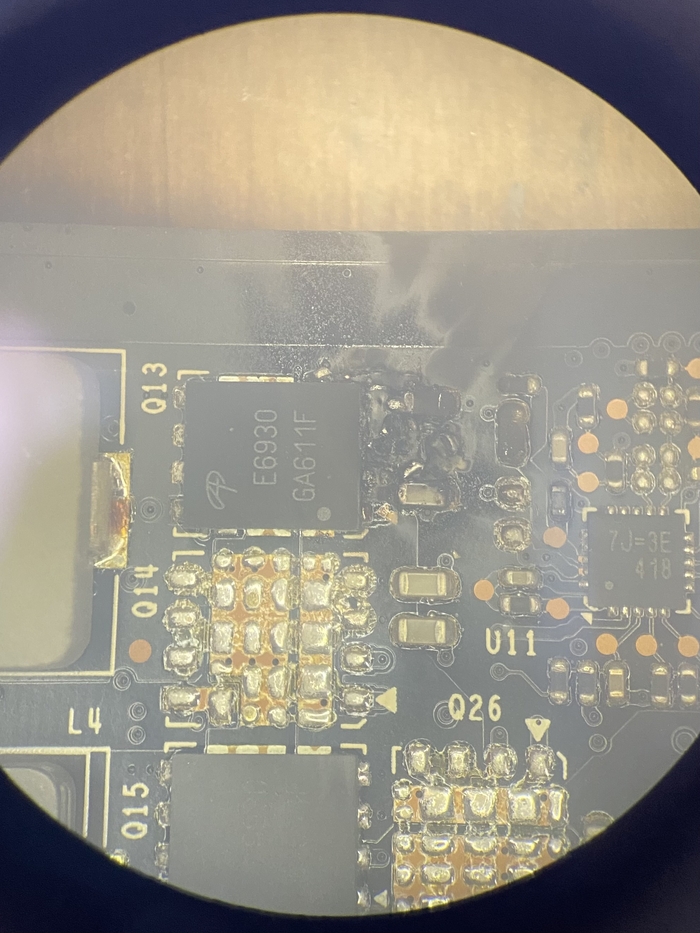

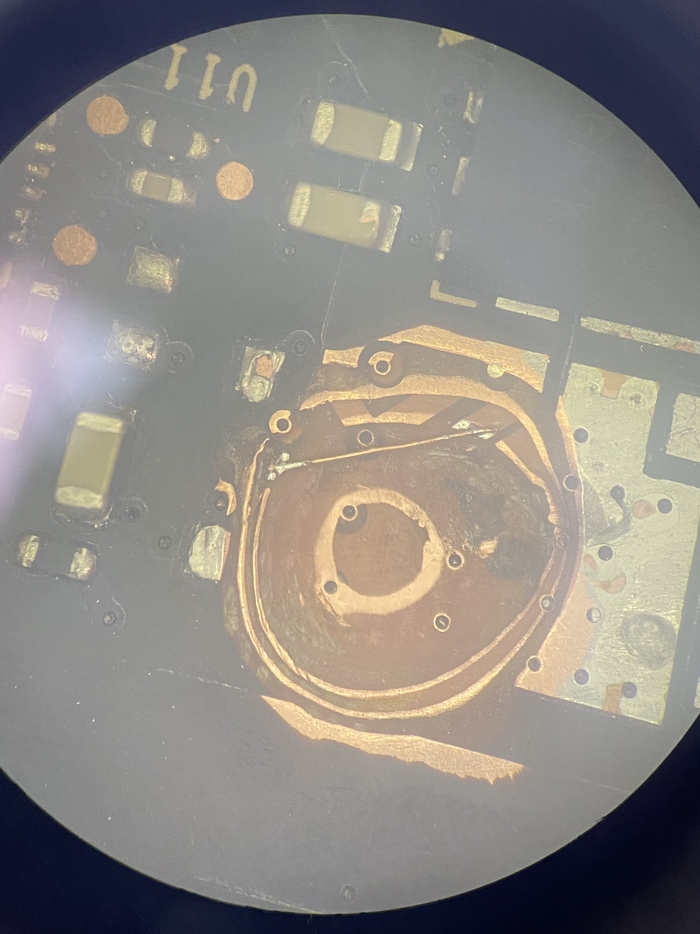

Смотрим под микроскопом место прогара:

Причина прогара в керамическом конденсаторе. Его замкнуло и вот результат.

Ремонт будет заключаться в устранении прогара и восстановлении питания видеопамяти.

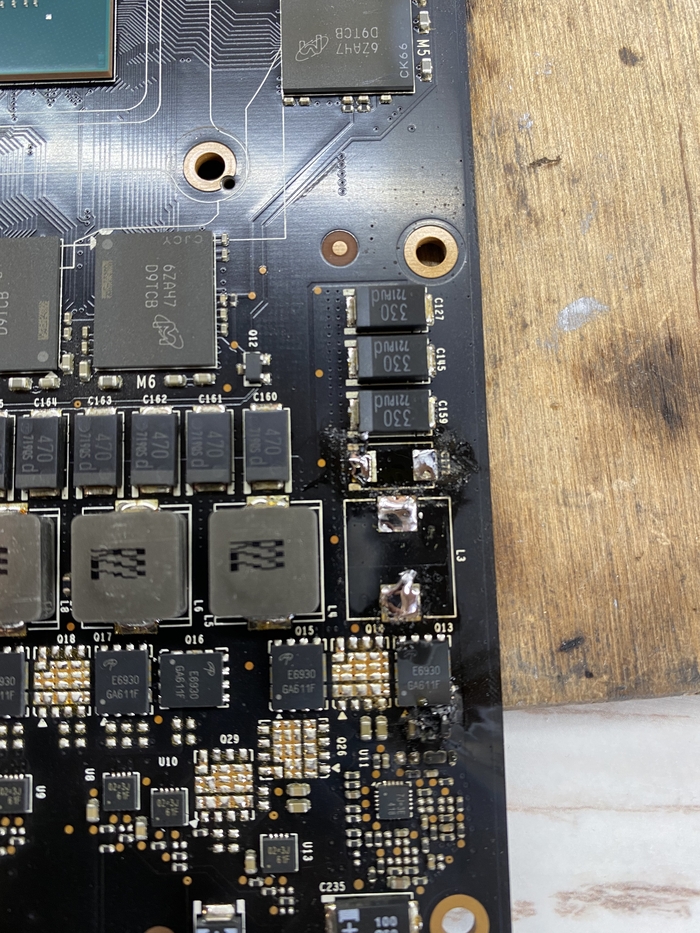

Для того, что бы было удобно работать с этим участком, нужно отпаять сдвоенный транзистор и дроссель. Но что бы отпаять дроссель, нужно снять ближайший к нему танталовый конденсатор:

Так как рядом с транзистором питания видеопамяти есть «резервная» площадка под транзистор, то её и будем использовать для восстановления питания.

Далее за кадром я устранил прогар, перепаял транзистор и вернул на место дроссель и конденсатор.
получилось так:

Еще раз замерил все сопротивления, убедившись что коротких замыканий нет, подключаю карту к ЛБП с ограничением тока 2А и проверяю, работает ли питание видеопамяти.
Итак:

Есть. Осциллограмма отличная.
Но при запуске карты в стенде, она инициализировала, но вместо изображения показывала белый экран.
Фото к сожалению нет.

Еще раз внимательно перепроверив визуально и с мультиметром, обнаружил, что один из двух транзисторов просто не работает.

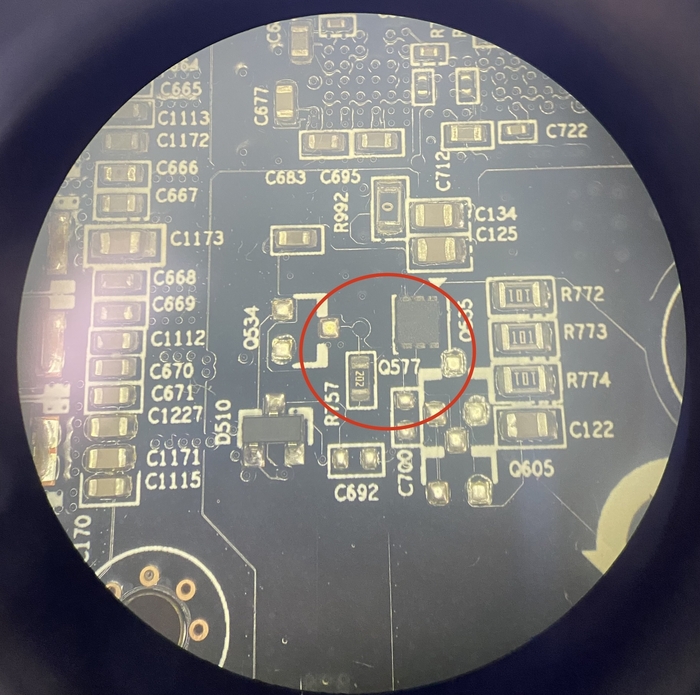

Обнаружил Обрыв между ШИМ контроллером и затвором сдвоенного транзистора:

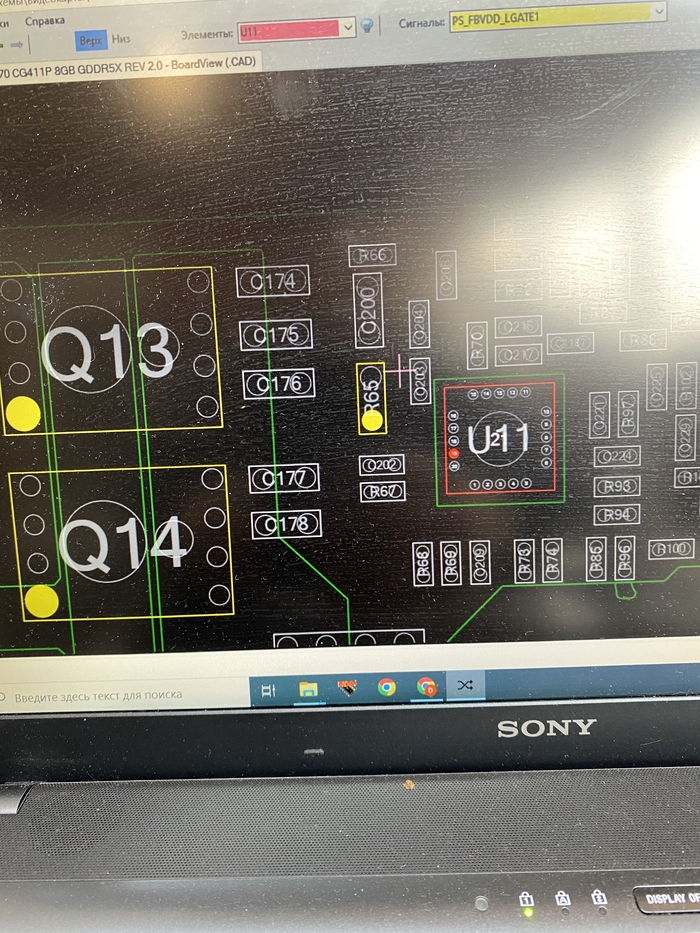

По схеме это выглядит так:

Обрыв нашел довольно быстро. Когда устранял прогар, заодно устранил и управление этим транзистором.
Но это не проблема, восстанавливаю:

И уже после этого, карта стала нормально работать:

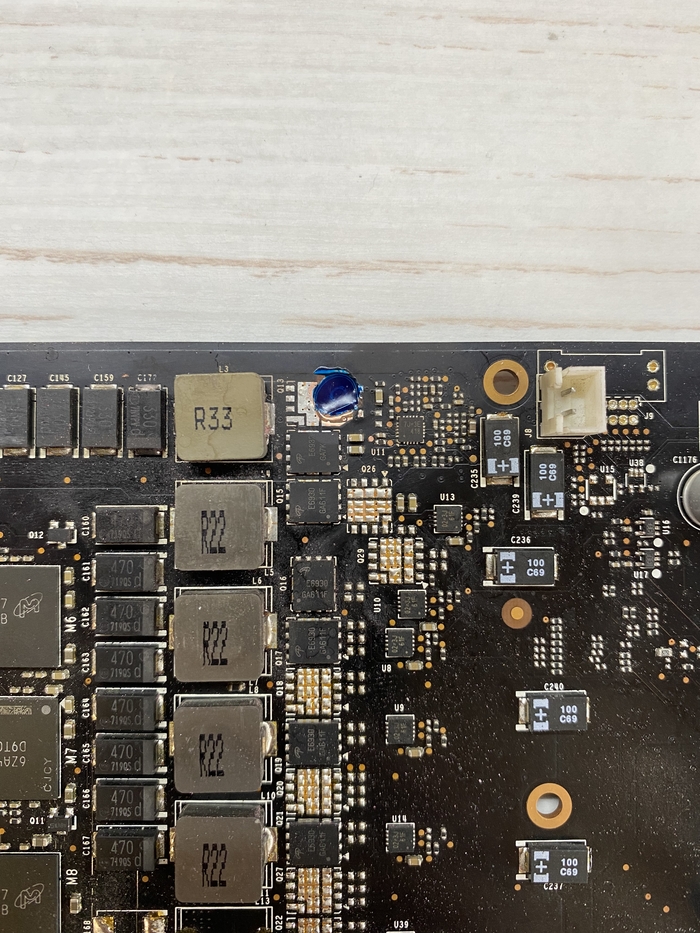

После тестирования заливаю УФ маской на всякий случай:

Затем очищаю карту от крошек текстолита после удаления прогара, меняю термопасту и прочее.

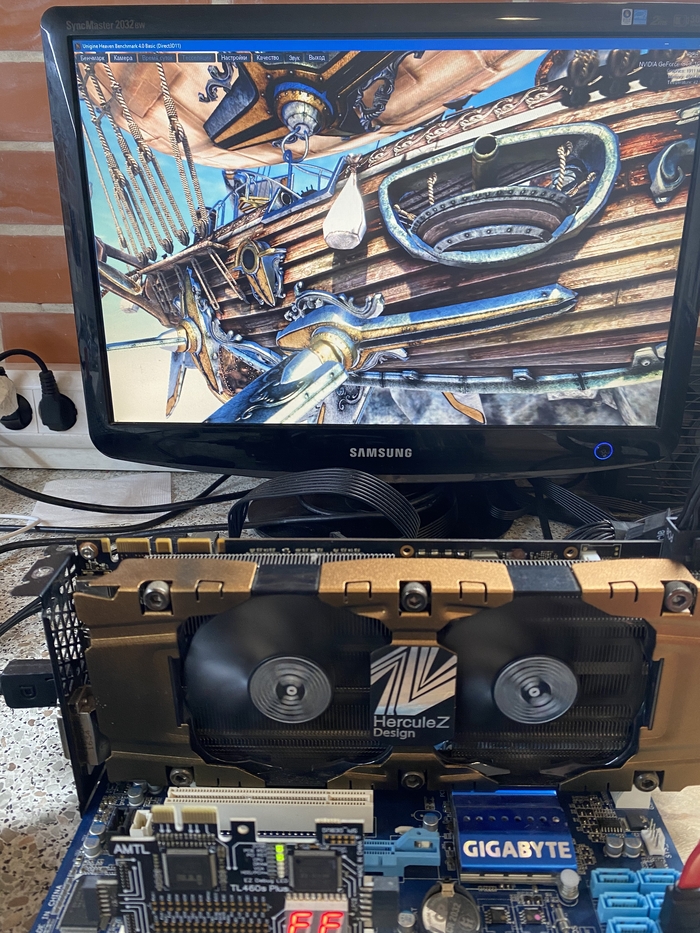

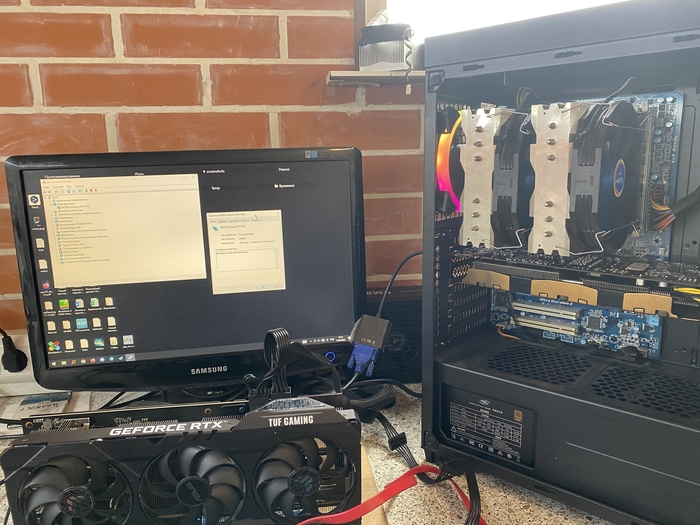

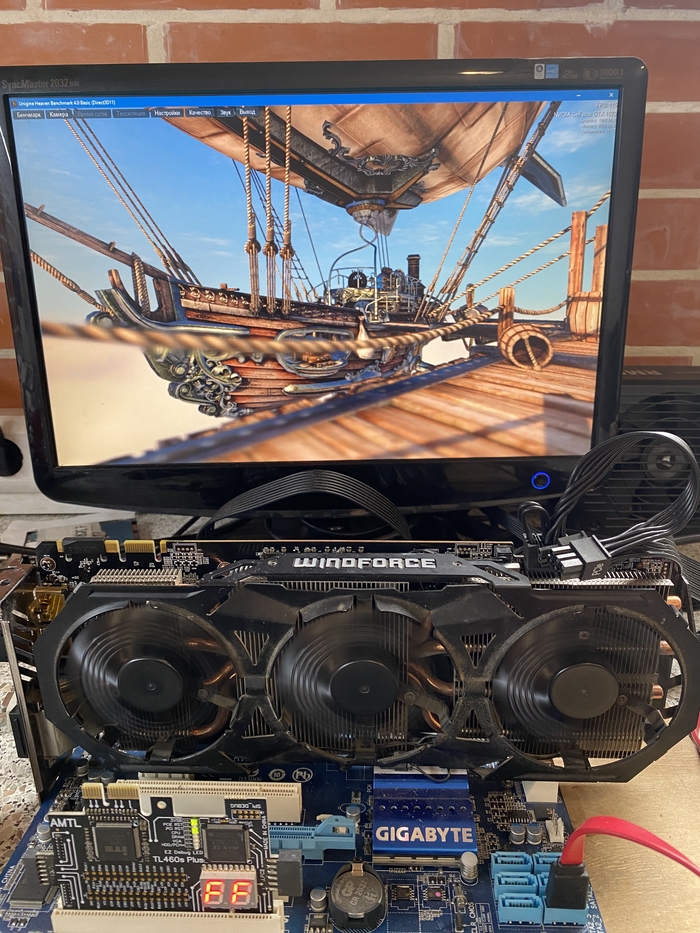

В общем привожу в нормальный вид и проверяю карту в ПК клиента:

Всё хорошо.

На этом ремонт окончен.
Москва.

Всех приветствую)

Со слов клиента, на эту видеокарту попала жидкость и она перестала работать.

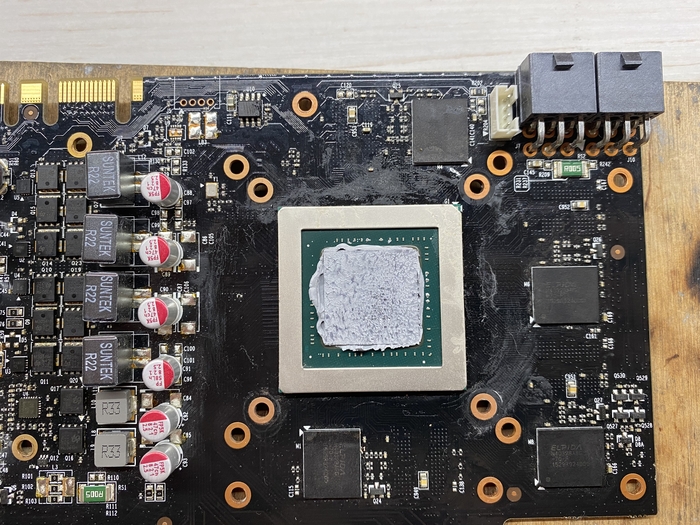

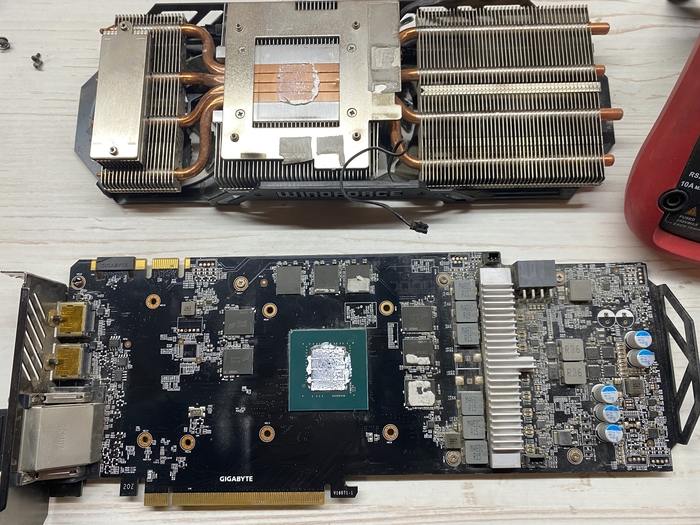

Снимаем радиатор и осматриваем:

Ещё заводская, уже «окаменелая» термопаста и какие-то следы возле колодки 12В.

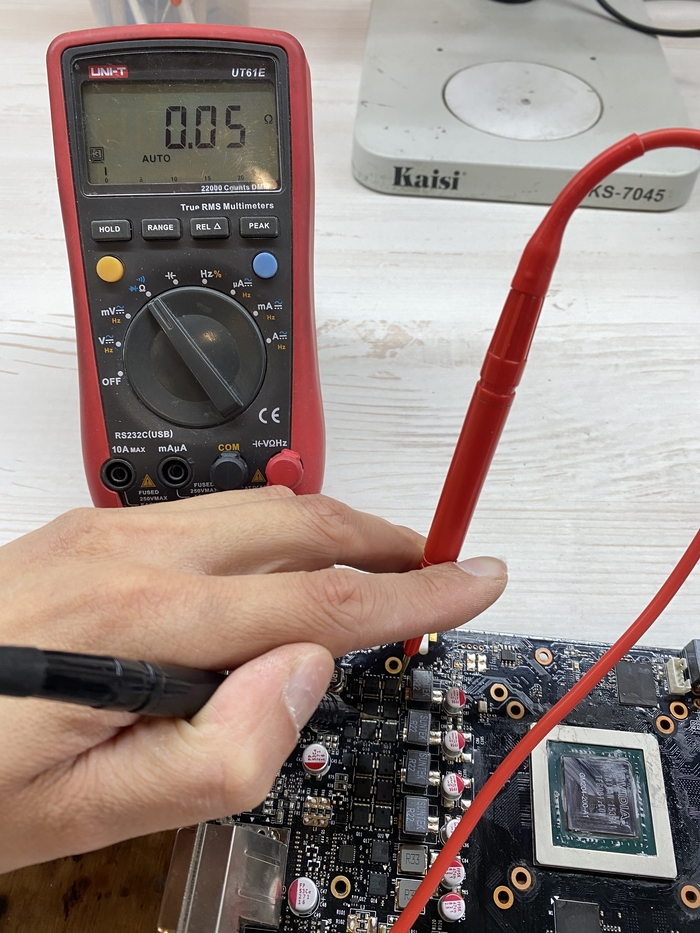

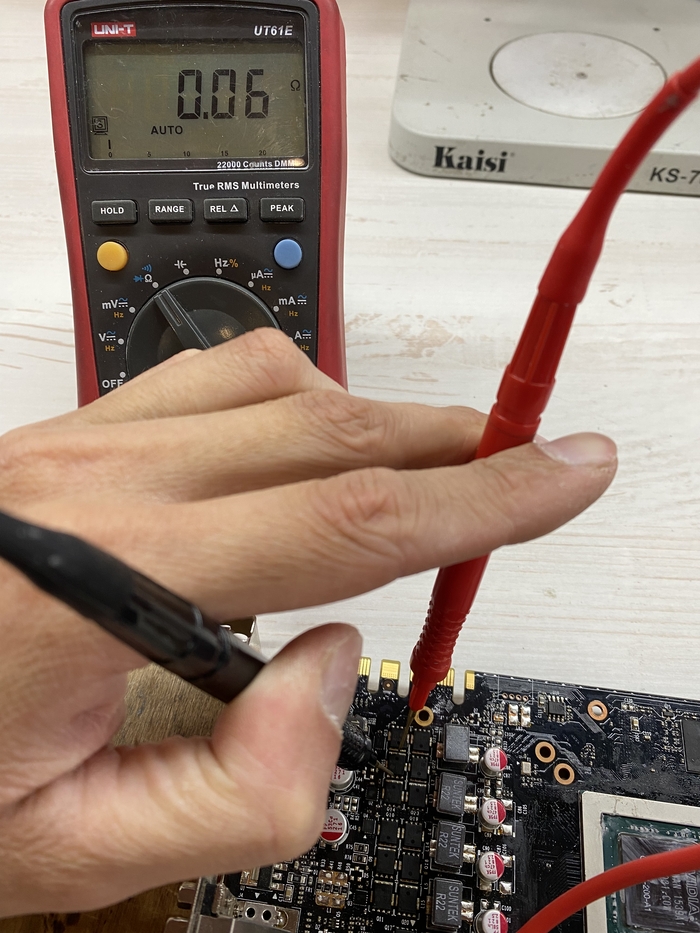

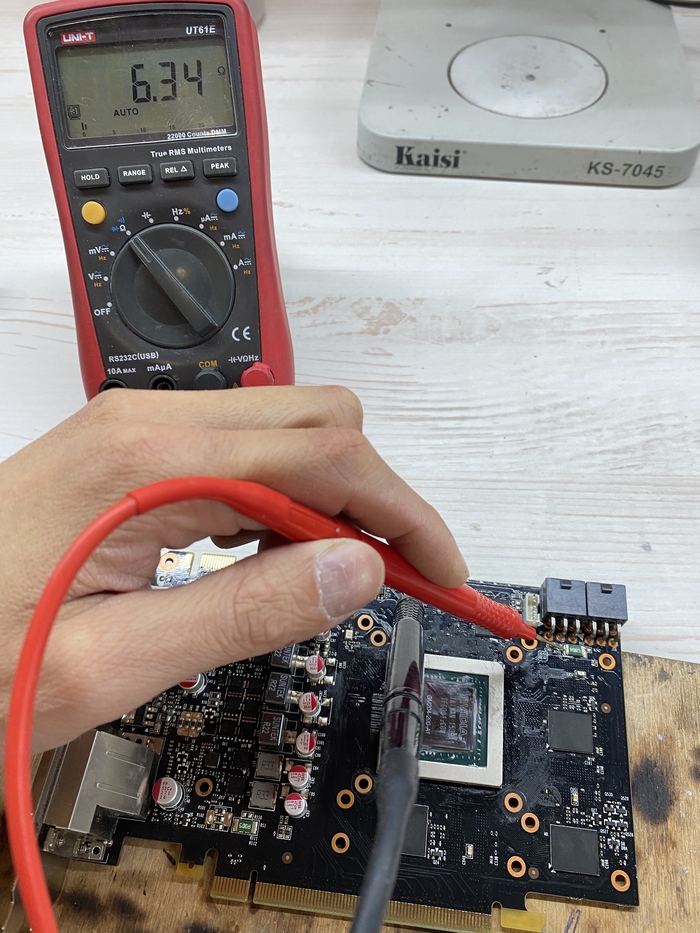

Замер сопротивлений показывает заниженное сопротивление по 12В:

Рядом с ШИМ- контроллером питаний ГПУ видно след от жидкости. Вероятно это и есть причина по которой произошло КЗ.

Виновник был найден сразу:

Снимаю дохлый транзистор и проверяю сопротивление без него:

Отлично. Сопротивление выросло.

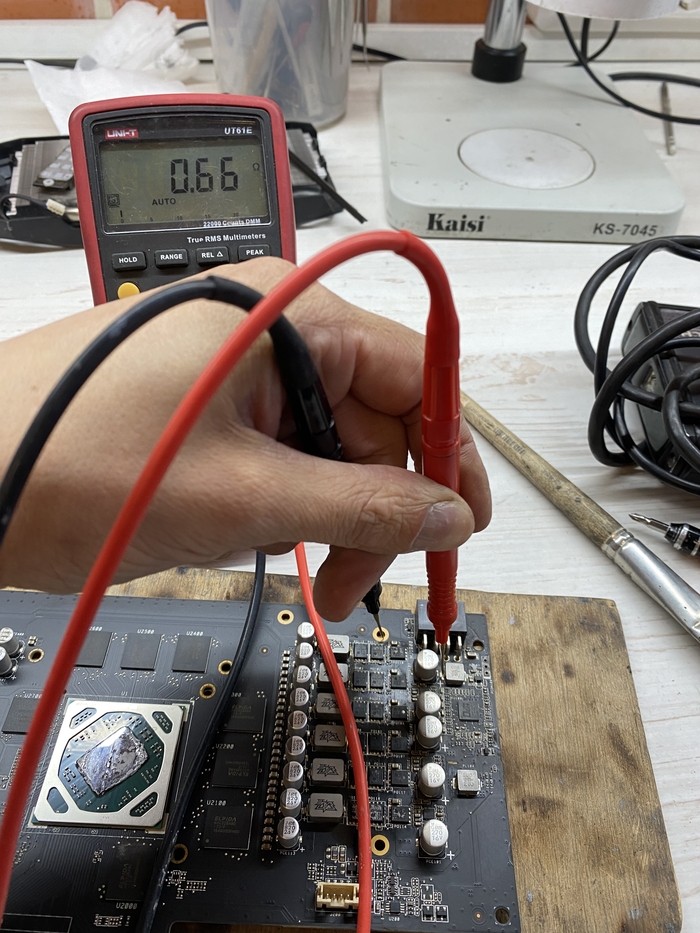

Далее меняю транзистор на донорский, жду когда карта остынет и замеряю сопротивление ещё раз:

Супер.

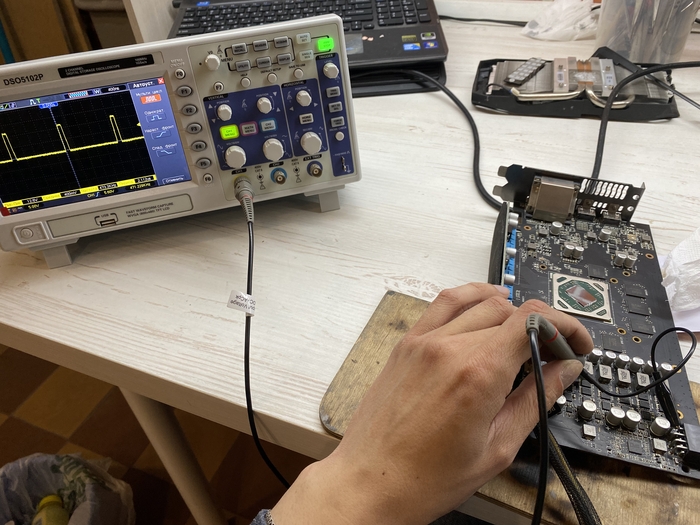

Затем делаю тестовое включение карты через ЛБП и проверяю осциллографом, работает ли ремонтированная фаза:

Всё хорошо.
Далее отчищаю карту, впаиваю предохранитель вместо дросселя на всякий случай и тестирую карту:

Если вы решили что на этом всё, то нет)

Во время тестирования я заметил какие-то непонятные точки в определенных текстурах. Типа артефакты.

На всякий случай прогнал стандартный тест памяти в tserver.
Проблем не выявил.

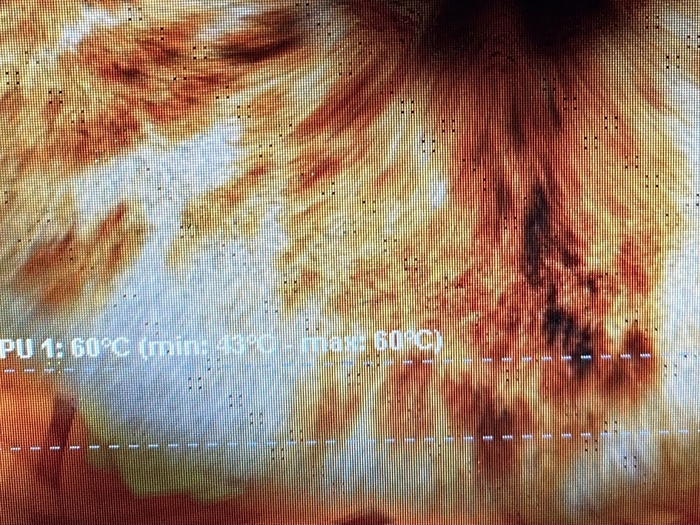

Но на бублике фурмарка эти точки проявляются:

Причина этих артефактов 99% в ГПУ.

Я, на сколько это возможно, посмотрел под память и видеочип, признаков залития или других дефектов не обнаружил.

А учитывая возраст этой карты и «окаменелую» заводскую термопасту, делаю вывод, что ГПУ просто отъехал от перегрева… хоть и работает без 43 ошибки.

Дальнейший ремонт просто нецелесообразен.
