Ну я то конечно сначала попробовал как все люди вот такой ковырялкой.

Но чёт приуныл быстро, прям очень быстро, ждало меня по проекту 58 свай по технологии ТИСЭ, а приуныл я уже на полпервой, планета не поддавалась.

Начал прикидывать, и чёт приуныл второй раз, в продаже были буровые установки по цене моей семеры да и то как будто новой.

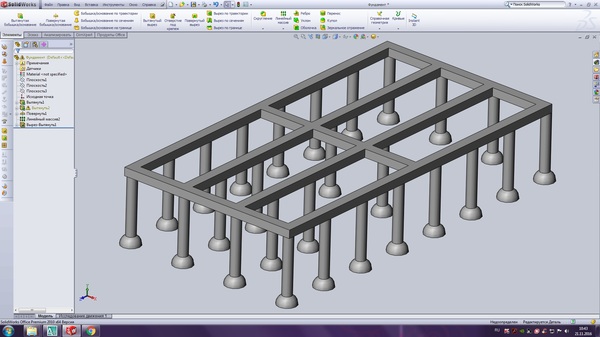

Ограничился только габаритным чертежом чтобы посчитать ходы, остальное оставил для фантазий в процессе изготовления.

Не буду утомлять смотрителей с читателями процессом изготовления, скажу так, готово.

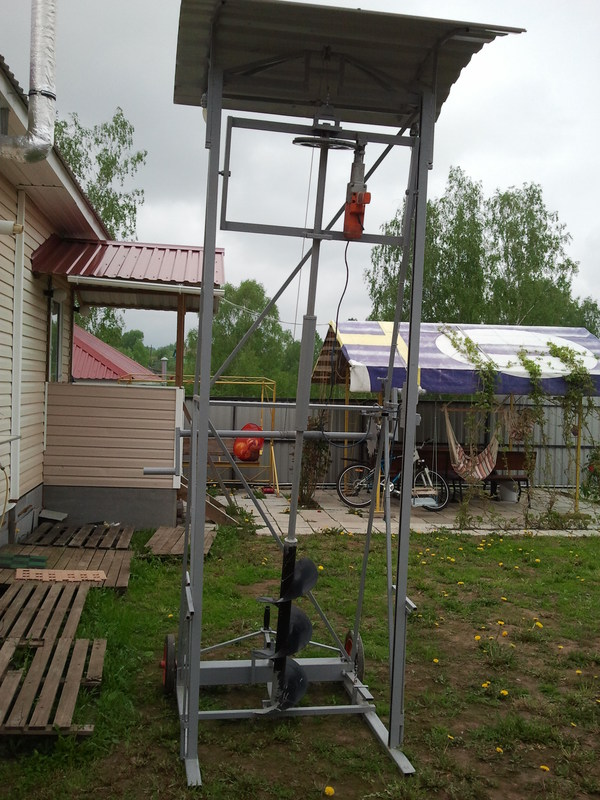

Здесь аппарат в транспортном положении, шасси выпущены, шнек убран в паковочное положение.

Смотрим на стрелочки, хватаем за ручки и катим к месторождению нефти.

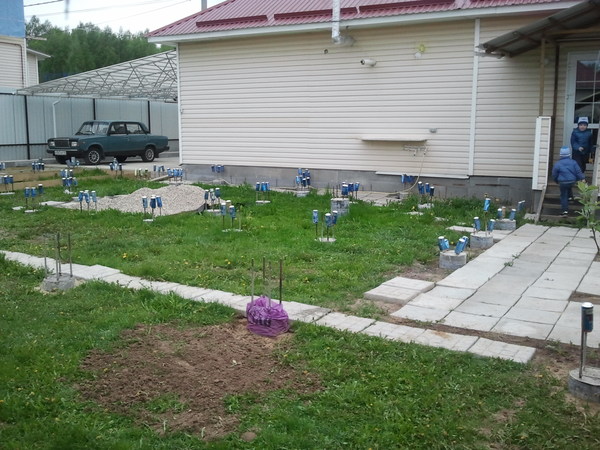

Копать здесь, (ну я то конечно разметил сначала, электроды воткнул).

Опять на стрелочки желтые зырь зырь, крутим ручки выставляем раму чтобы точно по уровням смотрела в ядро планеты.

жмем педаль (черная стрелка), освобождается храповик, выпускаем шнек.

Шасси убрано в рабочее положение, для перехода в транспортное положение вытягиваем стопор 2 и ручкой 1 выпускаем шасси, стопор 2 на место, езда тогда возможна.

Черную кнопку жмем дрель работает, руку убрал, остановилась, а то когда камень попадается конструкция издает скрежет и начинает крутится вокруг шнека, а ты отскакиваешь в кусты. Ну храповик из диска по бетону понятно для чего, педаль отводит собачку чтобы опускать шнек, и опять таки защита чтобы шнек не упал.

Маховик от семеры, бендикс приварен прям к дрели.

Дрель это не дрель ( во как ), это гайковерт, жужжит он сильно а крутится медленно, редуктор там внутри, усилие что надо.

Яж умный дофига, собрал все, включаем, а у бендикса обгон в другую сторону, пришлось ему ролики заварить внутри.

Есть у нас крыша чтобы в дождь сверлить, и лампочки чтобы ночью.

Ну и вот так работает эта шняга.

Насверлил и откинул грунт в сторону.

Ну повторить еще 58 раз, потом расширение заливка и т.д и т.п. но буровая участвует  только в сверлении.

а мы продолжаем конкурс найди кота.

Ну и опять хвастаюсь видом из окна.

Всем удачи в начинаниях, и ждем новую серию нашего рукаплечижоп сериала, собственно сам фундамент.

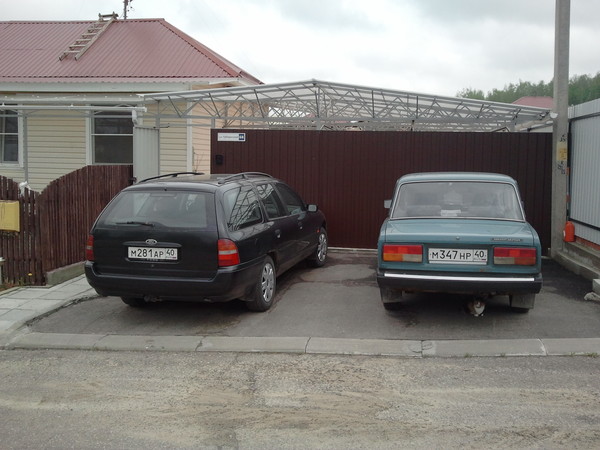

Раньше то от гаража до квартиры пешком ходил по 2 км, а теперь прям у двери машину можно оставлять.

Нооооо нееееет, хочется уже теперь еще круче, как в буржуйских фильмах, чтобы кнопочку нажал  и ворота открылись, и ты в гараж заезжаешь от дождя, и весь такой в белом.... мдаа.

Ну что же, хочешь - отрываешь задницу от дивана - получаешь. ( другой вопрос что).

Гараж я запланировал позже (осилю ли вопрос), а пока навес и ворота чтобы и дождь и комфорт.

Думаем, прикидываем материал, проектируем: (вон те маленькие полосочки что ребят в глазах предстоит воплотить в реале).

Накупил я значит труб профильных, 20х20 и 20х40, тут лежит половина, грунтовал красил и понял что мечта отдаляется от меня, заняло это 3 дня.

Ну значит приступил помаленьку, в день делал одну ферму (вечером после работы с 18-00 и до пока не надоест).

Варил прямо на месте ферму, потому как потом ее одному не поднять, чтобы она не провисла в процессе монтажа ставил две подпорки на струбцины и выставлял по уровню.

Вот такой пролет 7,3м х 9.5м

Здесь тоже будет навес, надо поставить подпорные столбы, залить фундамент под забор, (деревянный времянка) и засыпать садовой тачкой грунт до уровня.

Вот такой бурьян.

Балки также перевязываем между собой.

Дело движется не так как мечтается, уже трава наросла, а я только начал.

Жена помогает, закрашивает сварные швы.

Ставим подпорные столбы, (козырек деревянный и с поликарбонатом будут демонтированы позже).

Накрываем поликарбонатом.

Фундамент сделан, осталось засыпать грунт (тачка сдохнет, я бессмертный).

Вот такой лес, и все из за снеговой нагрузки.

Делаем калитку. (это вообще то дверь, но называется калитка)

Навешиваем ворота, это даже не ворота пока а забор, ворота мы вырежем после монтажа механизма. (найди кота).

Теперь к площадке.

Убираем нанослой щебня, выкапываем дренаж в глине, засыпаем потом это щебнем, далее геотекстиль, песочека чтобы выравняться и...

Пенополистирол, это уменьшит морозное пучение глины (гребаной глины, она тут везде, до ядра планеты, и ядро навеное из глины).

Арматурку 16, и заливаем слой бетона 90мм. (так типа быстренько бетономешалкой примерно 7 кубов месь месь.)

У дядюшки Ляо покупаем вот такое.

Там внутри редуктор стеклоочистителя от волги, цепь от велика и какие то радиодетали.

Направляющие вырезаем из профильной трубы 20х40, просто прорезав паз 20мм.

В эту трубу входит подшипник как родной с маленьким зазором. (ходил с обрезком трубы в подшипниковый магазин)

Верхний угол крепления.

Нижний.

Система полиспаст (кто придумал то название такое), и качалка уравнитель усилий.

Открываем с кнопочки. (комплекте 2 брелка, но можно прописать и еще)

Досыпаем грунт, начинаем делать забор (будет в уровень в черной планкой слева, столбы до самого верха).

А из окна такой вот вид.

Всем удачи в начинаниях.

Видно что с материалами в то время было никак, стропила кругляк, обрешетка из прутиков, покрыто было щепой, потом где металлом затыкали течь, потом покрыли шифером.

Вид со двора, пологая крыша это сараи под скотину и уголь.

Сносим крышу.

Пристройки снесем после установки крыши.

Становится страшно, как тут жить, и что с этим делать.

Крыши нет, мы живем на улице, лишь бы не дождь.

Тут у нас много помощников, вшестером нам надо управится за выходные.

Заливаем бетоном верхний венец, бомба наделала дел, надо укрепится.

Видно что утеплитель потолка у нас  солома.

Делаем обвязку по теодолиту.

И ночью нас заливает, в пленке естественно дырки, вода в доме, сливаем.

Приступаем к стропилам.

Тучи ходят вокруг и нервируют нас.

Делаем по частям, чтобы не залило всё.

Теперь можно не торопиться.

Всё, крыша готова, помощников поить, самим отдыхать, жечь мусор, готовится строить пристройку вместо сараев сзади.

Кур переселяем, яйцами закусываем.

Начинаем строить пристройку.

Здесь шпалы как кизяк в средней азии, из него строят все.

Сначала как то крыша.

Потом пол.

Получаем такой длинный вагон, 16м в длину.

Приступаем к отделке, перегородки для туалета, душевой, кладовки, кухни, прихожей.

Это все будет здесь.

Наконец то, белый друг установлен.

Шпалы покрыты жидким стеклом и закрыты пленкой, запах нам не нужен.

Вода и канализация, как говорится, тема отдельного поста. Был вырыт колодец в 12 бетонных колец, установлена автоматика, теперь как центральная вода.

Канализация была вырыта сразу после установки крыши, 3 кольца отстойник твердых масс и 3 кольца дренаж вод.

Гипсокартон и трубы. Теплый пол.

И спустя несколько месяцев отделки по выходным, а работали мы после крыши уже без помощников, получаем дом получше чем в многоквартирном доме.

да опять икея (за раковиной меня опять гоняли в москву).

Душевая.

Кухня с подсветкой.

Мебель сделана из двух старых советских гарнитуров (такой был у всех) и столешница из икеи.

Кладовка между кухней и туалетом.

Прихожая.

Если крыша заняла по времени 3 дня, то пристройка все лето, а отделка закончилась под новый год.

Остальные стройки постройки были тут:

http://pikabu.ru/story/ot_idei_do_voploshcheniya_4589626

http://pikabu.ru/story/ot_idei_do_voploshcheniya_4587976

Всем пока, будут еще посты про навес, подъемные ворота и устройство фундамента на столбах ТИСЭ, но позже.

Заводи нашего коня дорогой.

Дем май гад сказал я в во второй раз, я уронил шайбу в поддон картера.

один момент, только сниму поддон (для чего нужно поднять двигатель).

вжык, вжык, приехали из Калуги в Москву (170км)

Итак вот тебе одразец по габаритам,

а вот по внешности.

Все это надо совместить и вписать в наш габарит.

Ну и на сдачу пуфик сделай.

И мы разбили нашу копилку из литровой банки с десятирублевыми монетками.

Топаем в строй депо, смотрим ценники, и размеры.

и фактуру

яжинженер,

значит будем все таки что то считать, а не так как с пристройкой кухни по рисуночку.

из двух дверок что остались от фасадов кухни делаем пристроенный комод.

скворечник для котла

Пилим пилим, зашиваем трубы, собираем, вроде влез.

покупаем лифты, чтобы все открывалось.

Жена шьет подушки, потом на них поставятся пуговицы.

потом я долго искал механизм "дельфин", все есть, а такой шняги нет.

Нашел на складе, в какой то промзоне, у негров дилеров за 150руб комплект.

не забываем про пуфик (не обтянут еще)

ну и видимо понравилось, или это уже зависимость, начали делать кровать с четырьмя выкатными ящиками.
