В прошлом посте я отправила клич о помощи по поводу эл. книги. Расскажу немного предысторию и как удалось её оживить.

Примерно год назад книга ещё подавала признаки жизни, после длительной зарядки загорался индикатор при включении, были попытки прошить, прошивку записывала непосредственно на флеш накопитель, как показывалось в видосиках на Ютуб и чудным образом все работало. В итоге:

зависание на экране прошивки.

Год спустя вернулась к этому вопросу, зарядила аккумулятор, а индикатор не загорелся при включении. Реакции ноль, проверила аккумулятор мультиком все норм и заряд идет при включенном проводе питания, подключала и другой источник питания, чтобы проверить (все равно реакции не было). Думала уже проблема в железе. В комментах было много предположений насчёт неисправности. Думаю, буду действовать методом исключения.

Начала с прошивки: на форуме 4pda в ветке есть и прошивка и подробное руководство с изображениями.

Способ прошивки немного отличался от предыдущего. Нужно было с помощью программы Winhex отредактировать прошивку, для этого нужно:

1) Закинуть файл прошивки в корневую папку программы.

2) Запустить Winhex от имени администратора и открыть файл образа .img

3) Нажать Alt+F12 и выбрать PocketBook 515 Template editor и нажать кнопку Apply

4) Записать свой серийник в оба поля, затем нажать на крестик с сохранением изменений. Серийник можно найти на задней крышке книги.

5) Взять флешку, заранее ее отформатировать в FAT32, нажать в программе Ctrl+D в строке источник выбрать образ с внесёнными изменениями. В строке Приемник-носитель нажать иконку памяти и выбрать из физических носителей флешку. Поставить 0 в "Начальном секторе" и нажать Ок. Все всплывающие окошки подтвердить. Пойдет запись образа.

6) После записи образа безопасно извлечь флешку и вставить в книгу.

7) Подключить книгу с помощью шнура к компуктеру и вкл. Должна начаться прошивка.

Подключаю, нажимаю кнопку вкл и о чудо! Загорелся индикатор)

Для обновления прошивки зажимаю кнопки вверх вниз и раза с третьего прошивка начала установку.

Расписала более менее процесс, будут вопросы обращайтесь. Надеюсь кому-то поможет. От себя скажу не думала что из-за прошивки может быть такая ситуация) Рада что ремонт оказался простым. Желаю всем исправных книжек;)

Проблема следущаа эл. книга PocketBook 515 не подаёт признаков жизни.

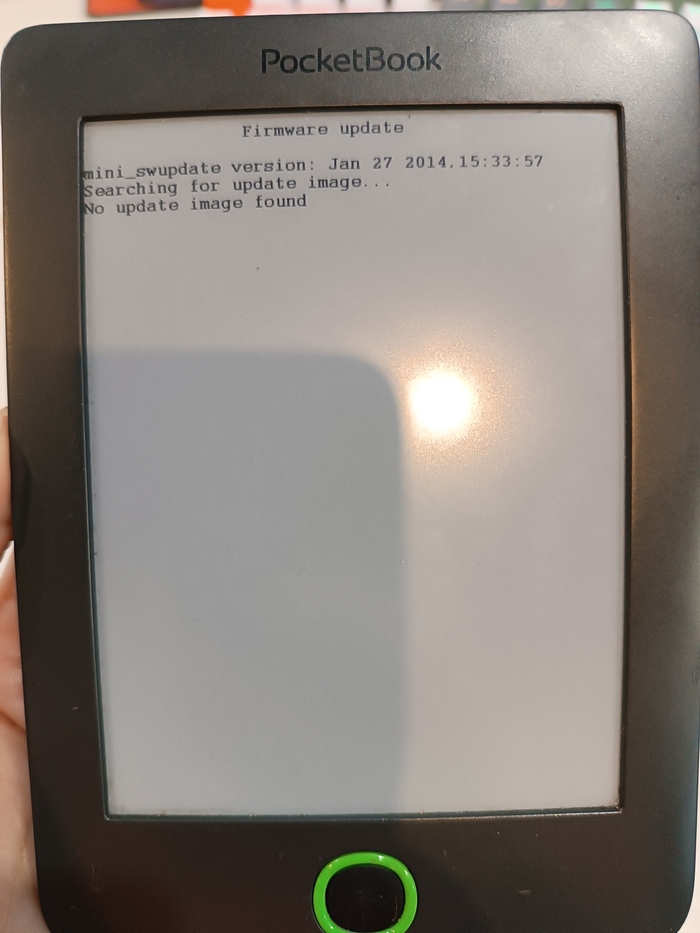

Завис на экране прошивки. На кнопку включения не реагирует ( индикатор не загорается) проверила аккумулятор все норм, заряд аккумулятора тоже идёт.

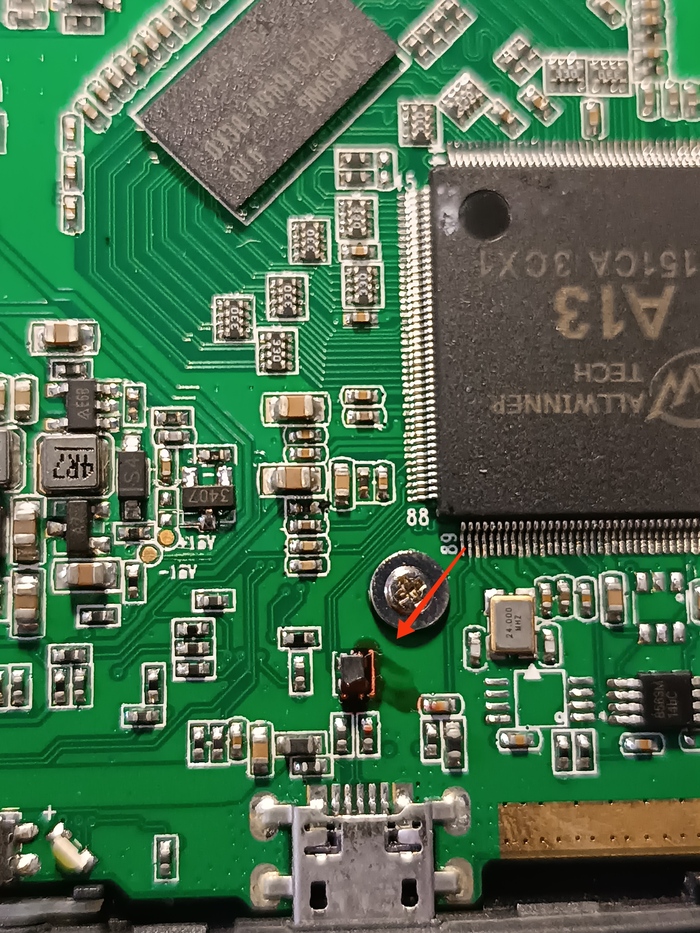

При осмотре платы был обнаружен вот такой подтек ( см. на фото выше). Может кто подскажет что это за компонент ? Или в каком направлении искать решение проблемы. Пыталась найти boardview на данную модель, пока безуспешно.

Учла все коменты и мануалы, провела работу над ошибками. Были сняты все детали и припаяны на место + добавила ещё более мелкие

Ужасающие бугорки стали значительно меньше, время пайки значительно ускорилось.

Использовала следующий метод:

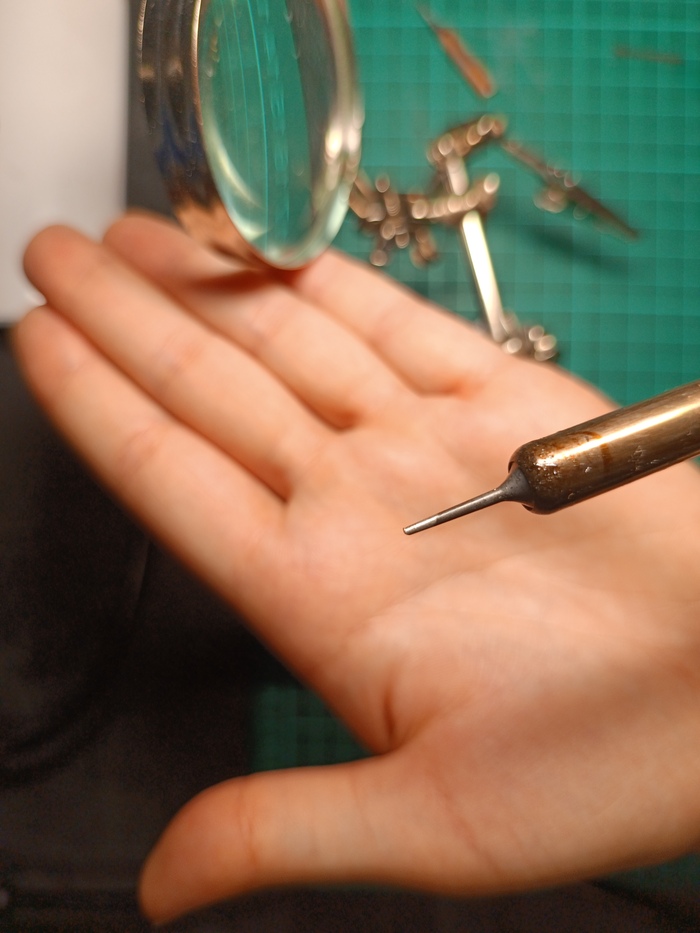

Нанесла флюс на контактные площадки, затем добавила припой (все тот же kaina). В этот раз использовала жало поменьше, стало удобнее.

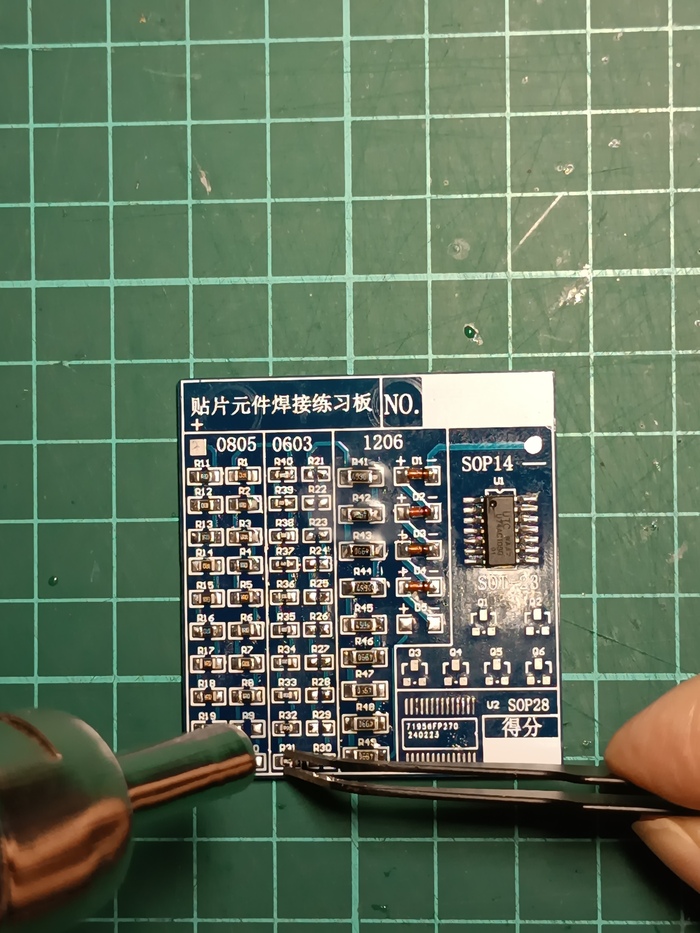

Сами элементы паяла феном на минимальном обдуве со средней насадкой. Вот так это выглядело:

Также начинаю углубляться в радиоэлектронику и программирование микроконтроллеров)

Всем привет, пришла долгожданная паяльная паста.

Сегодня паяла несколькими способами. Ещё попалось классное видео пятилетней давности на Ютуб, там хорошая база для новичков была.

Первый способ:

Припой + фен. Нанесла флюс на контактные площадки, затем припой. Элементы положила сверху и начала греть феном, постепенно прогревая плату. Температура фена 300°.

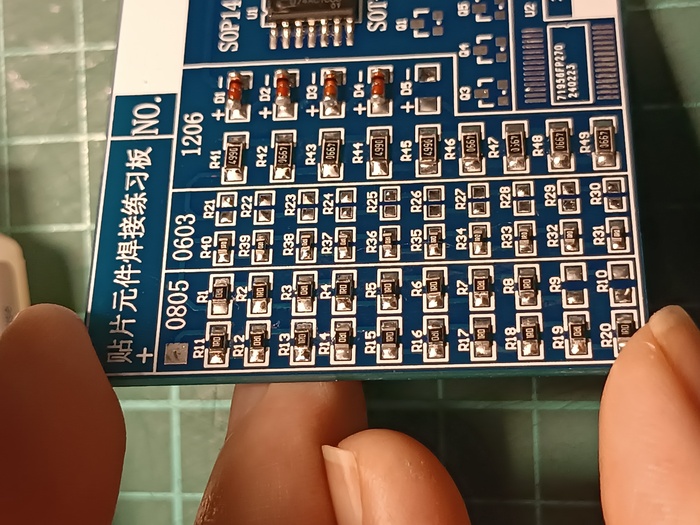

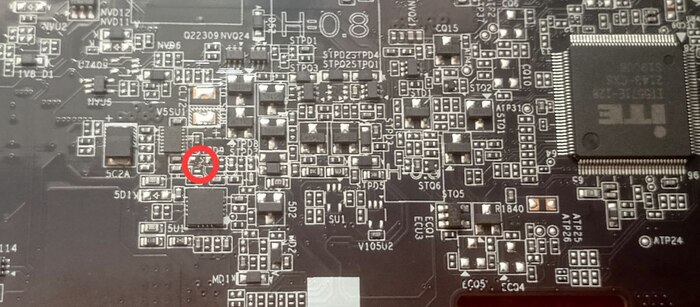

Вот что получилось, единственное с чем долго провозилась, это с постановкой элементов.

Поставила сразу 4 штуки, ещё момент, мощность обдува ставим на минималку, а то улетают малявки)) микроскопа нет, так что все на глаз.

Второй способ:

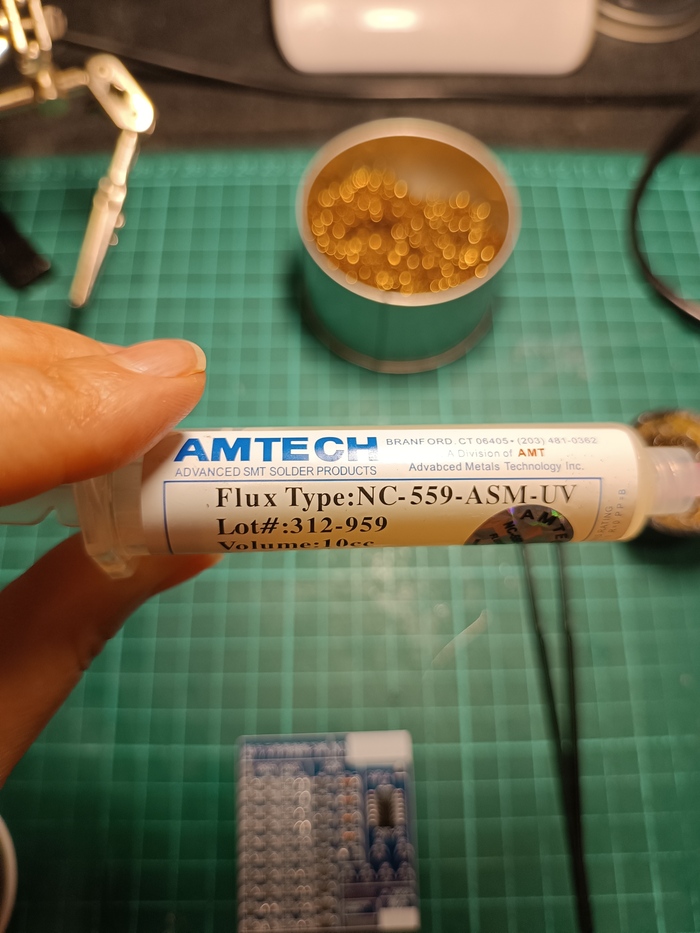

Паяльная паста + фен. Так же нанесла флюс, затем капельку пасты. Только чтоб отсадить немного пасты, пришлось постараться, надавила на шприц, а она и полезла, останавливаться не хотела)

Чем понравилась паяльная паста, элементы липнут к ней хорошо, быстро выставила и прогрела феном на той же температуре.

Теперь о главном, способы которые понравились мне: это паяльник + припой (когда фиксируешь с одной стороны: добавляешь припой на одну контактную площадку, ставишь элемент, фиксируешь, затем с другой стороны добавляешь припой) и способ с паяльной пастой.
