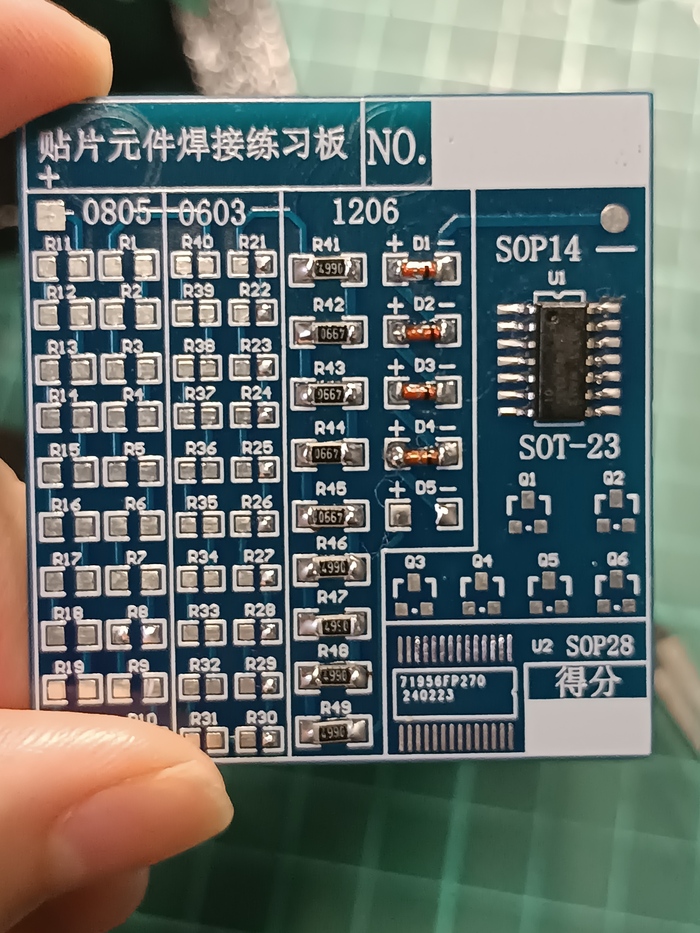

И вот пришел мой набор для тренировки)

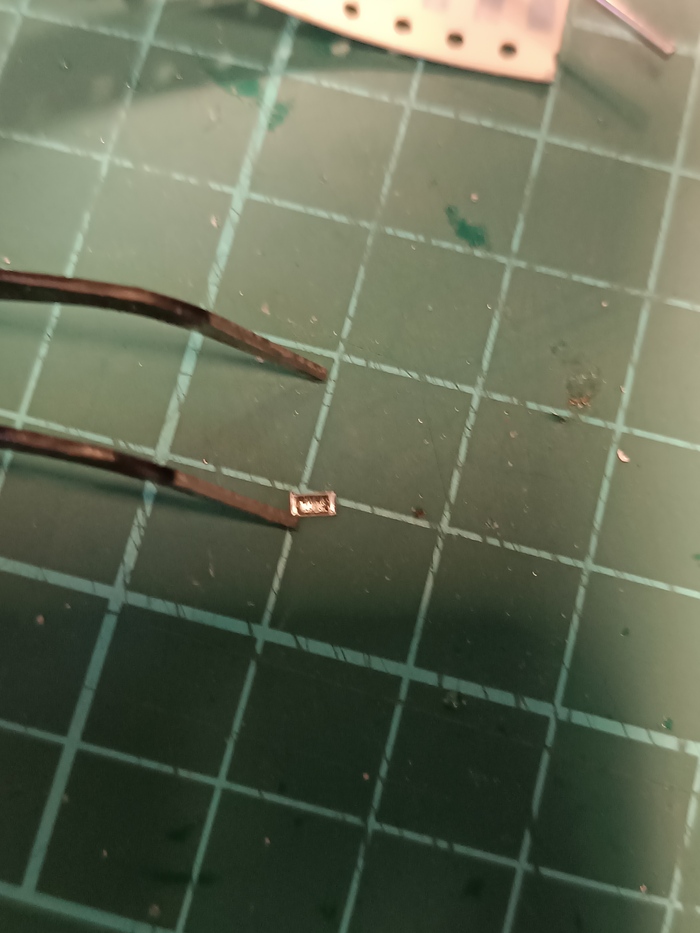

Компоненты очень миниатюрные

Думала будет сложнее, но вроде с пинцетом принаровилась. Паяла без микроскопа.

Решила последовать комментариям и использовала сосновую канифоль, жало хорошо залудилось.

Припой все тот же Каина. Начала работать с оловоотсосом. Классная штука оказывается)

Для начала наносила флюс на контактные площадки, потом добавляла припой, ложился хорошо, оо температуру на станции ставила 290 этого хватает для такой работы

Моя шибка была в том что добавляла припой с двух сторон, тяжело было монтировать , одна сторона ложилась вплотную к плате, а вторая была выше, затем зачистила одну сторону. И добавляла припой по факту. Совсем другое дело.

Думала опробовать паяльную пасту, но мне вместо нее пришел тональный крем) заказывала на Вайлдберриз. Попросила мужа забрать заказ, а сама ничего не сказала что забирать то нужно, просто штрихкод отправила. А вечером смотрю крем лежит, хммм думаю сюрприз что-ли?! А это заказ оказывается😂Кто-то подменил, кому-то паста нужнее или перепутали штрихкода и какой-то девушке пришла паяльная паста подумали об этом с мужем и посмеялись) Возврат магазин одобрил. Зато теперь есть крем и заказала паяльную пасту той же фирмы только в шприце. Вот такая вот история)

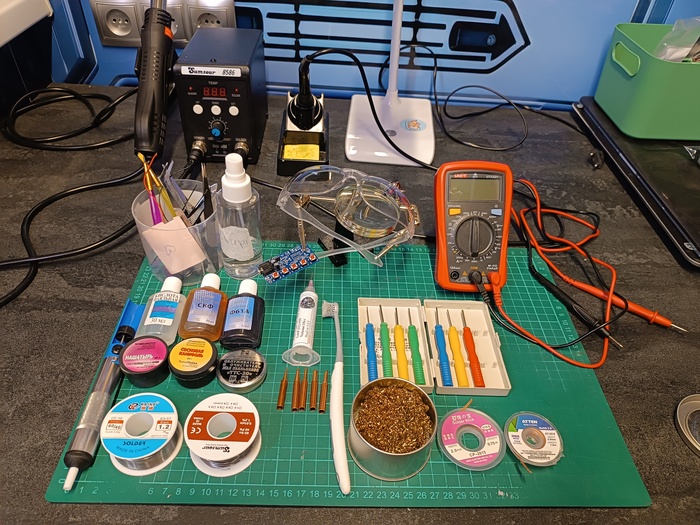

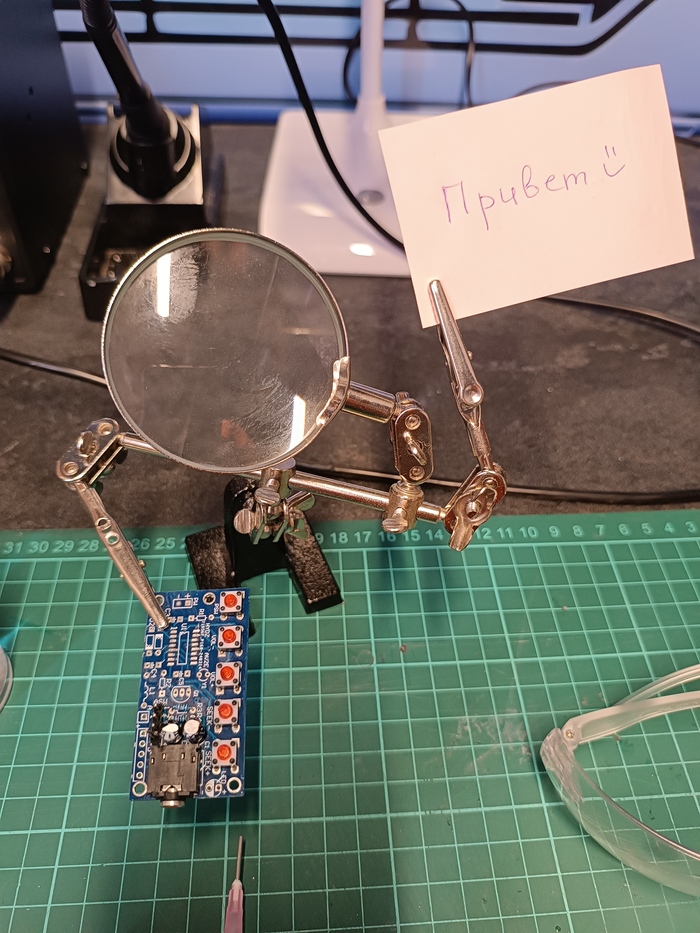

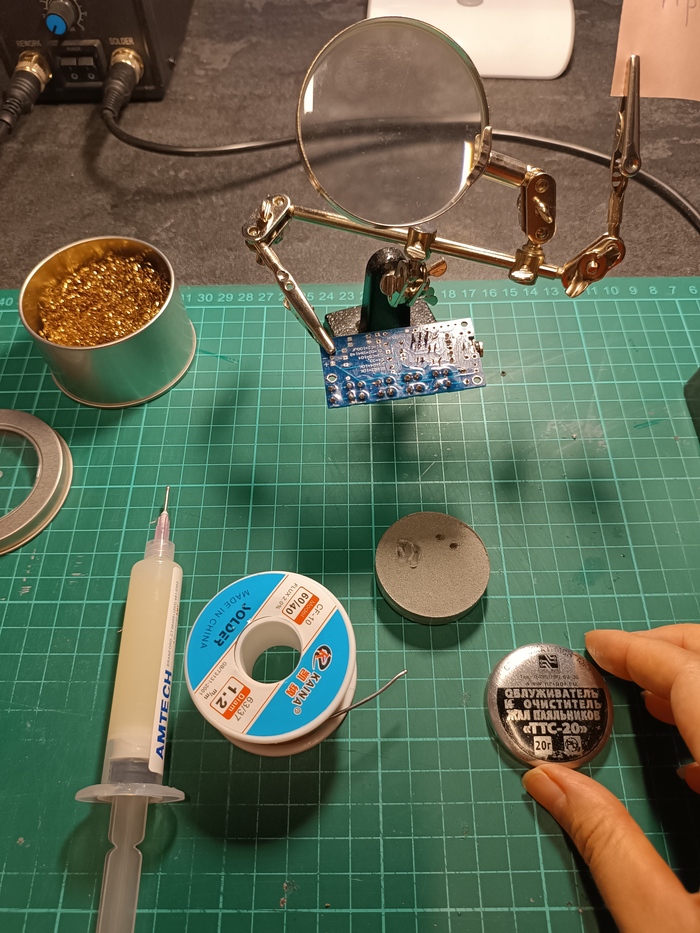

Покажу ещё свое рабочее местечко и инструменты, которые пригодились сегодня.

Практика!

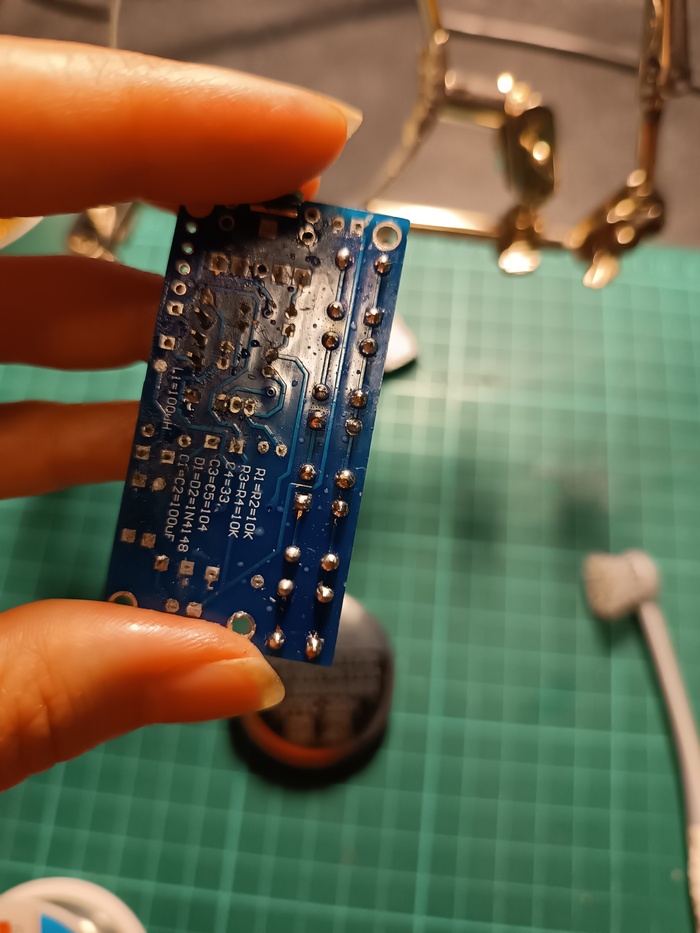

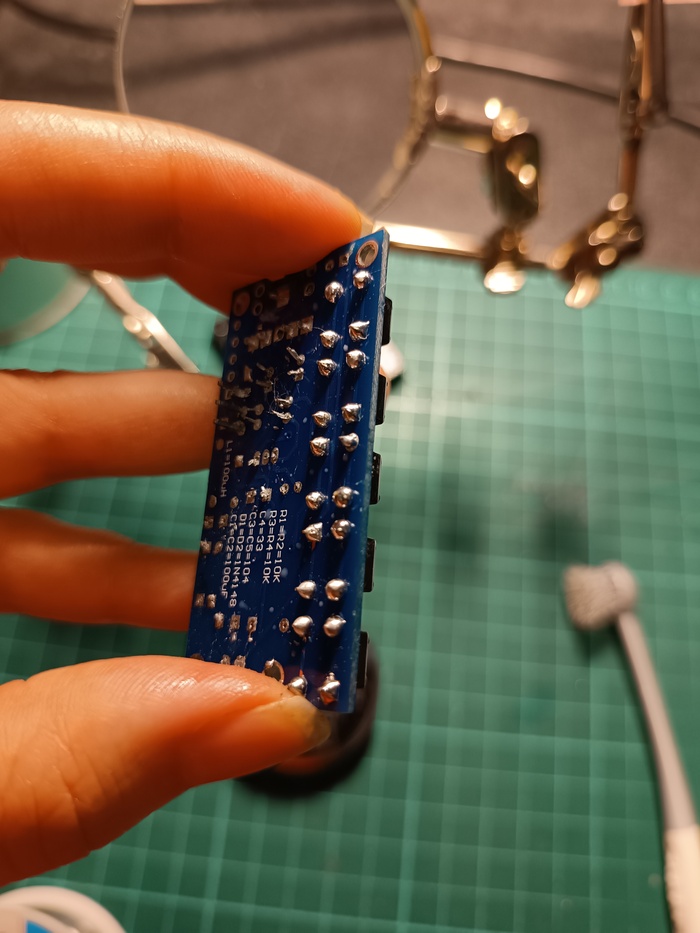

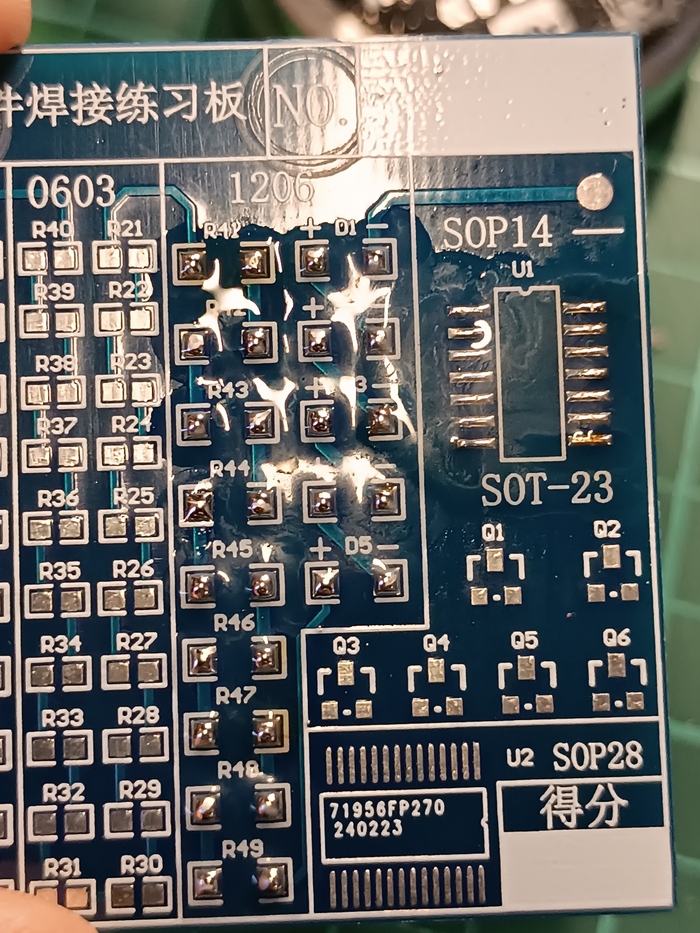

Паяла элементы с правой стороны. Я конечно не эксперт, но вроде получилось не плохо.

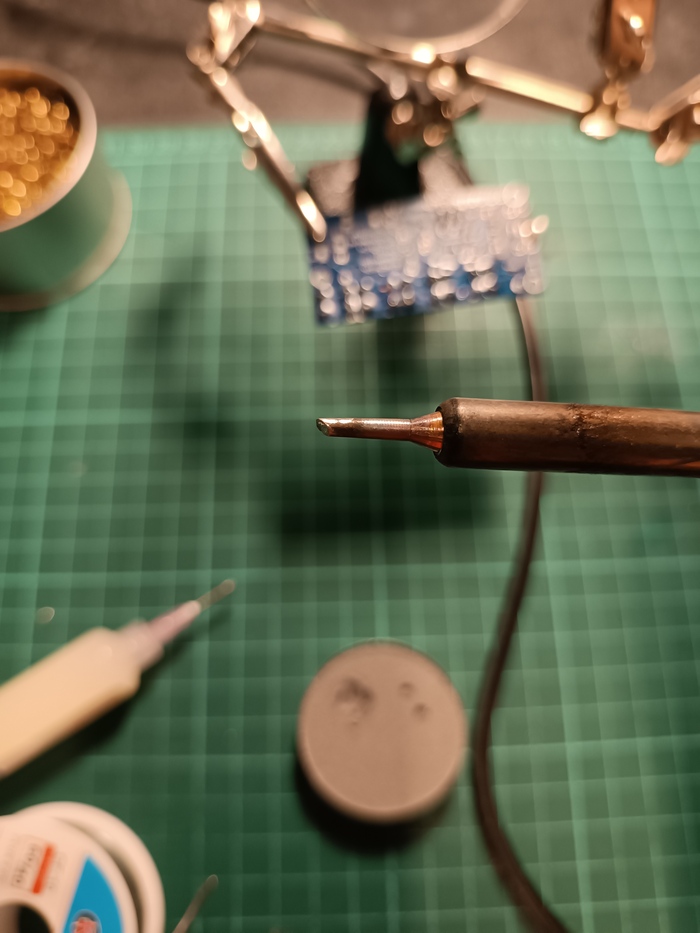

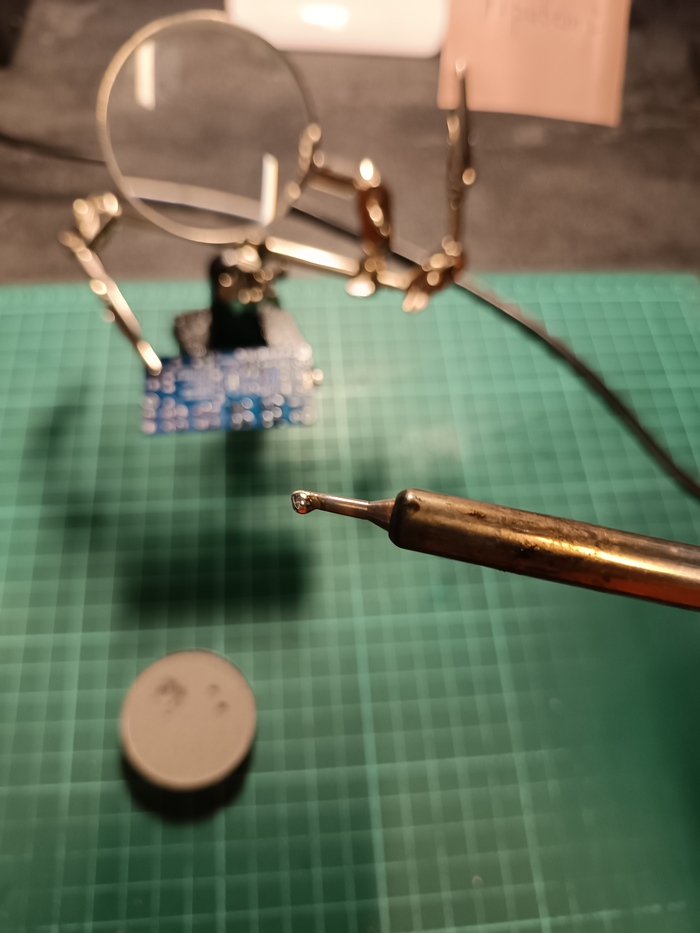

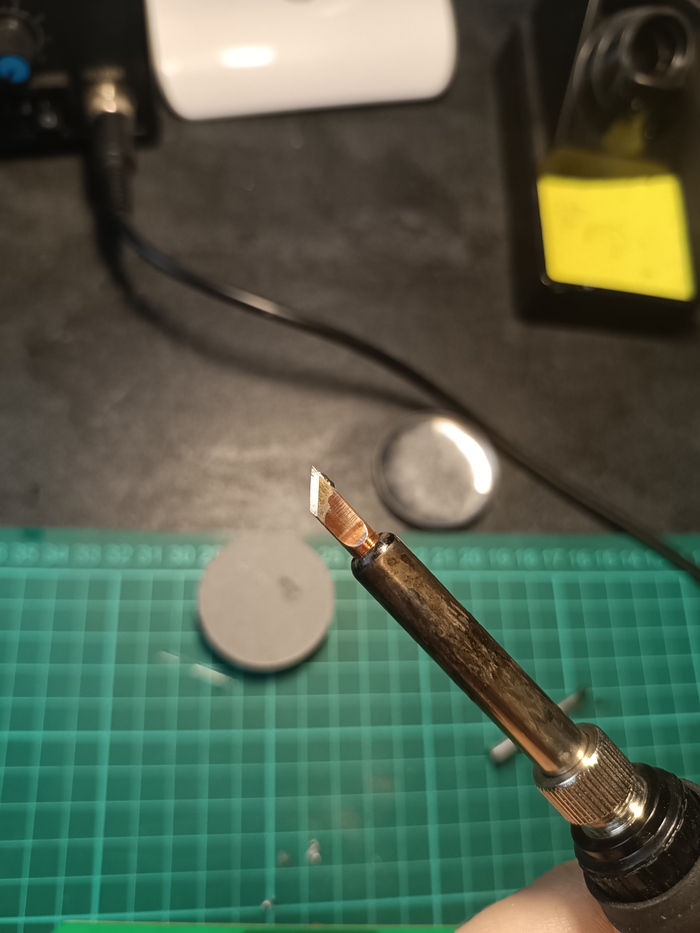

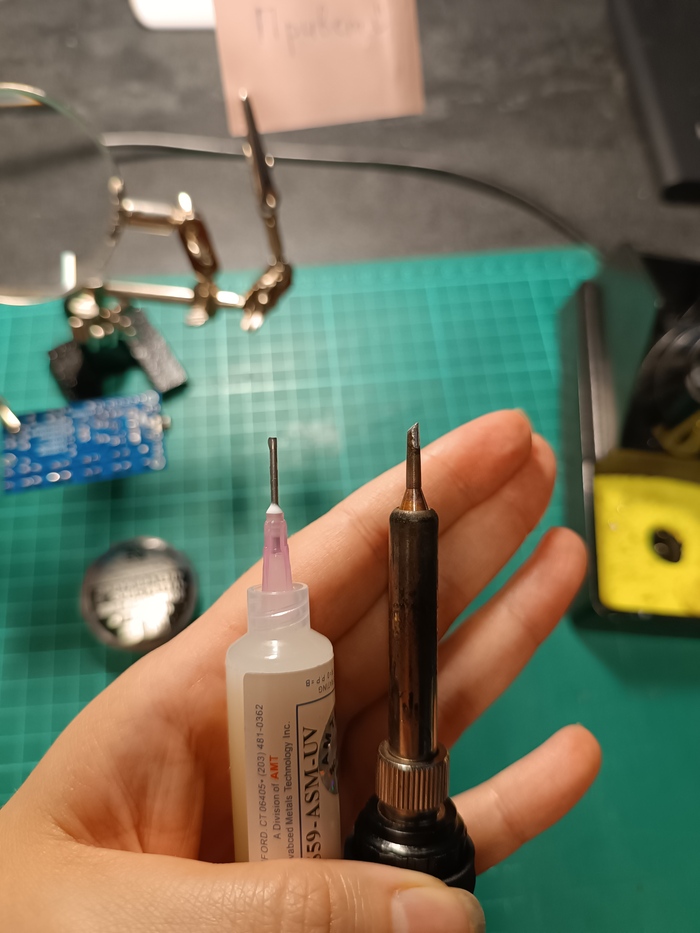

Жало взяла небольшое (медное) и немного скошенное

Мне очень удобно им работать, причем припой беру не скошенной стороной. Залудила его в считанные секунды с помощью ттс 20, припой лип на ура.

После многочисленных комментариев по поводу теплового режима, решила снизить температуру, сначала до 320 а затем до 280 и о чудо новый припой очень хорошо плавился.

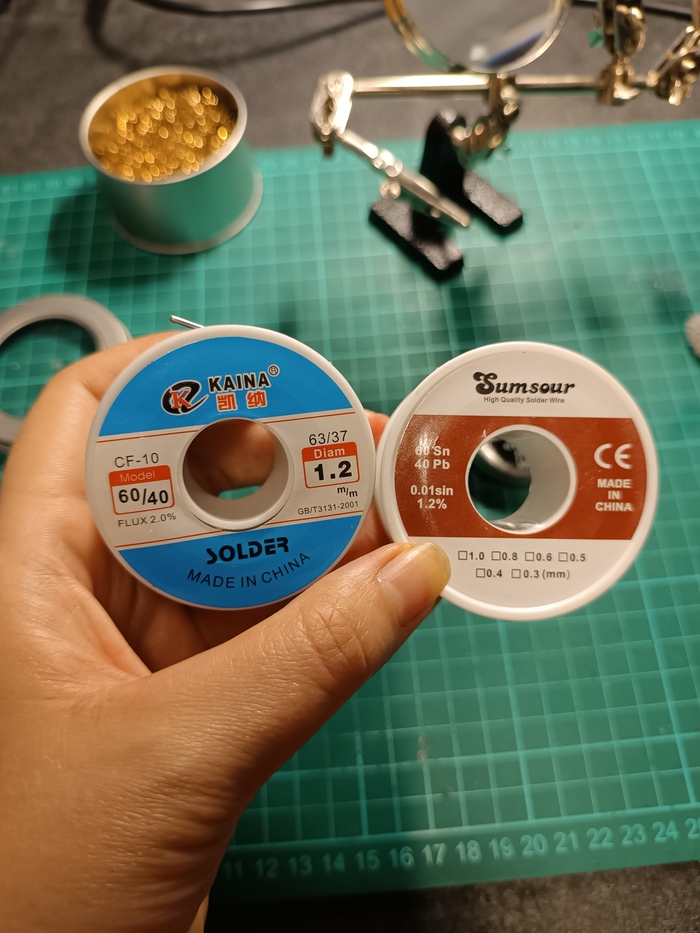

Новый припой тот что слева, старый шел в комплекте со станцией. На контактные площадки наносила флюс и припой в считанные секунды туда перемещался) Просто магия какая-то.

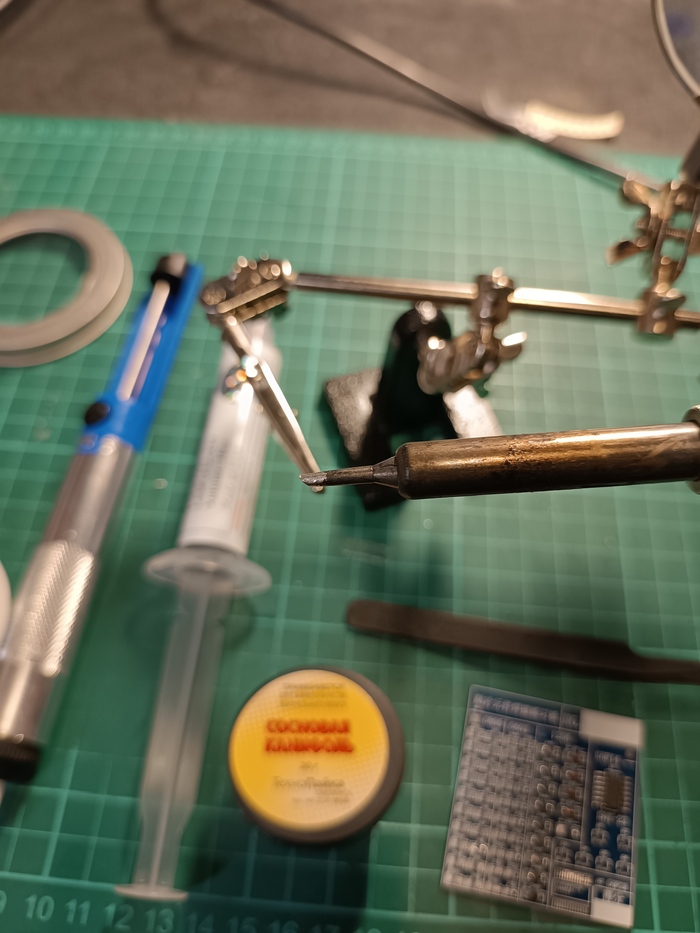

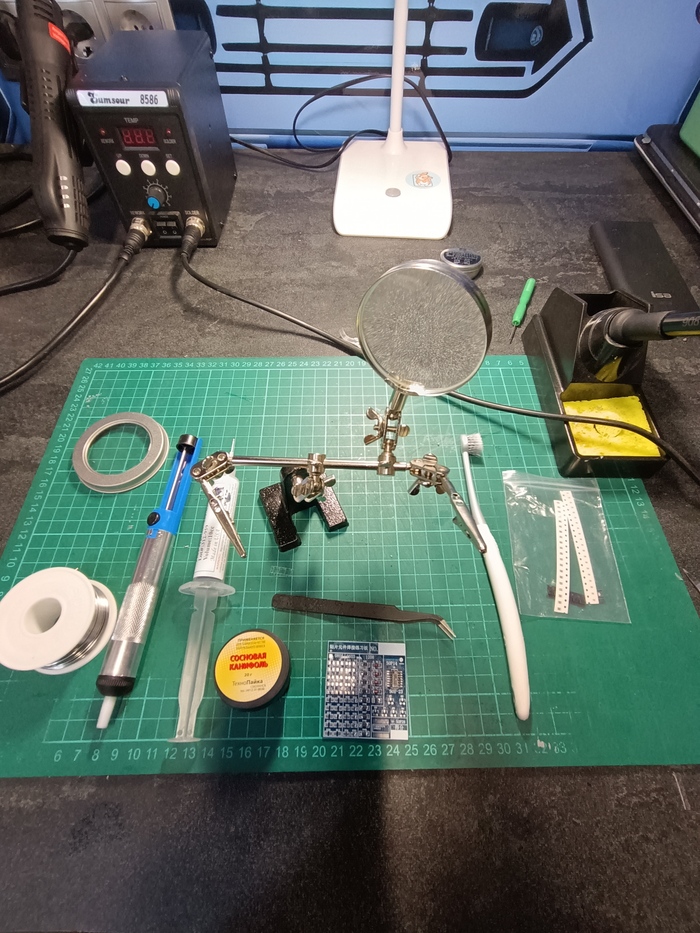

Вот в принципе все инструменты, которые использовала. Ещё заказала плату с smd компонентами и паяльную пасту. Скоро будут новые эксперименты)

Заметки новичка)

Не ожидала что мой первый пост вызовет такую реакцию. Но очень рада и благодарна отзывчивым людям за советы и личный опыт.

В этом посте хочу рассказать что меня сподвигло и как всё началось. А так же показать свой набор инструментов. Оговорюсь сразу что я новичок в этом деле и только постягаю навыки мастерства.

Началось все со школьных времён, когда появился первый компуктер, начала изучать устройство и внутренние компоненты, ПО, ОС и прочее. Научилась переустанавливать ОС подбирать компоненты оперативку и прочее, а так же их менять. Как запускать игрулички со старой защитой😈(но это уже другая история) Все это очень нравилось и вызывала восторг. Хотелось научиться программировать и т.д.

Так вот, забросилось все это на долгие долгие годы. Но тяга то была и со всякими проблемками с техникой люди обращались.

Переломным моментом стала поломка ПК, которую я не могла починить, знакомых мастеров не было, нашла листовку в почтовом ящике. Там целая история... Если хотите потом расскажу. А тут хочу поделиться своим оборудованием, что взяла на начальном этапе и какие загвоздки были.

Первые мысли: Нужно научиться паять

Окей гугл: что для этого нужно?

Паяльник, припой, флюс, пинцет и т.д

Конечно первым делом смотришь не дорогие варианты и читаешь отзывы.

Вариант просто с паяльником сразу отпал, так как в ремонте материнок, да и не только часто используют фен.

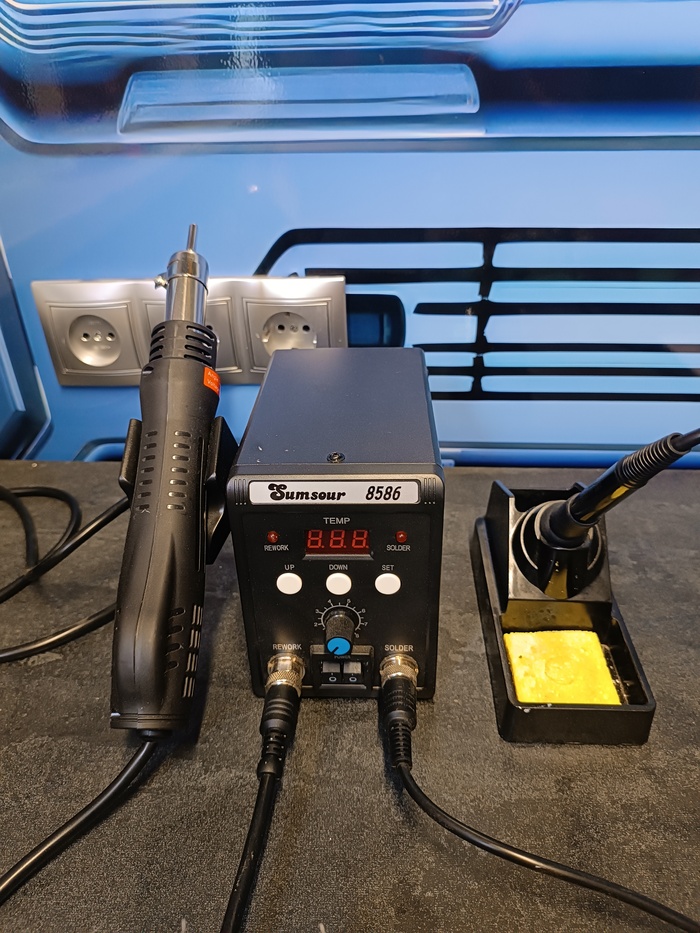

Первое приобретение) ну опытные мастера в комментах дали понять что станция такая себе и нужно выпрашивать в подарок на ДР другую станцию)

Но с ней прям шел полный набор новичка: жала, оловоотсос, припой, стружка для очистки жала, пинцеты и много всякой мелочи и расходников. Все это примерно обошлось + - 3800р

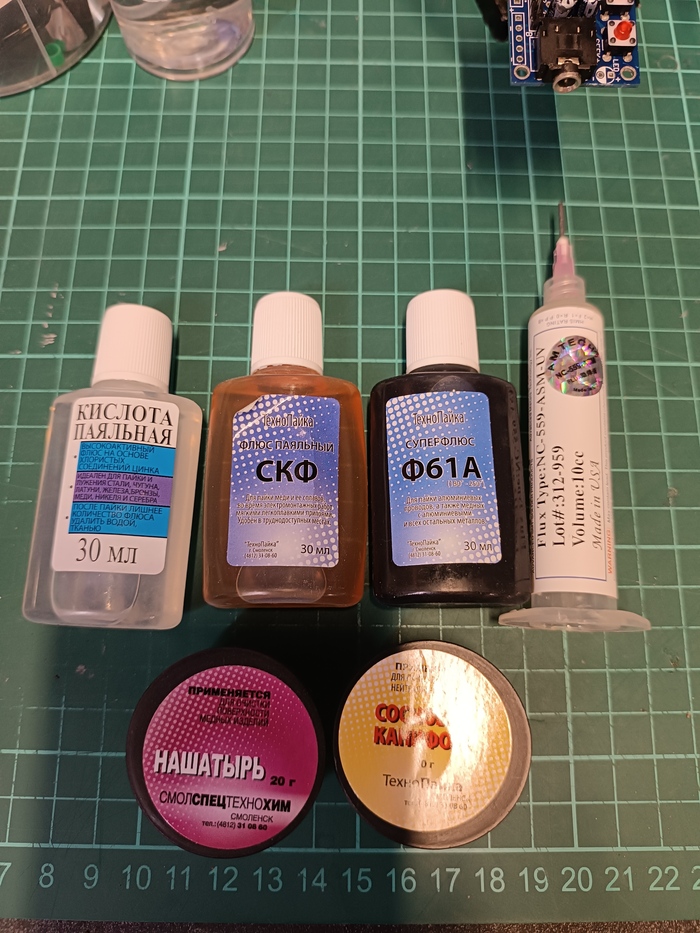

Плюс заказала набором всяких жиж, канифоли и прочего:

И так я полна энтузиазма, нашла подопытную плату от индукции, насмотрелись роликов. И тут по накатаной: жало не лудится, припой не плавится, температура на полную, спалила несколько жал. Полезла в интернет, на форумах начиталась тонкостей, про температурный режим, про жижи для лужения и сделала вторую попытку. Выпаяла сгоревший предохранитель, радости полные штаны и вот ставлю новый через раз все плавится, припой кусками. Потом методом проб и ошибок началось получатся.

Но самое интересное наступает потом) Ты понимаешь что припаять делов то, а как все это устроено? Почему работает? Как протекает ток, как это все расчитано, почему стоит резистор с таким номиналом а не с таким.

И тут уже пошли законы Ома, Кирхгофа и курсы по электронике

А так же увеличился набор новичка

На этом пока усе) На днях более подробно опишу что у меня на столе и для чего это нужно.

Задавалась я этим вопросом некоторое время назад.

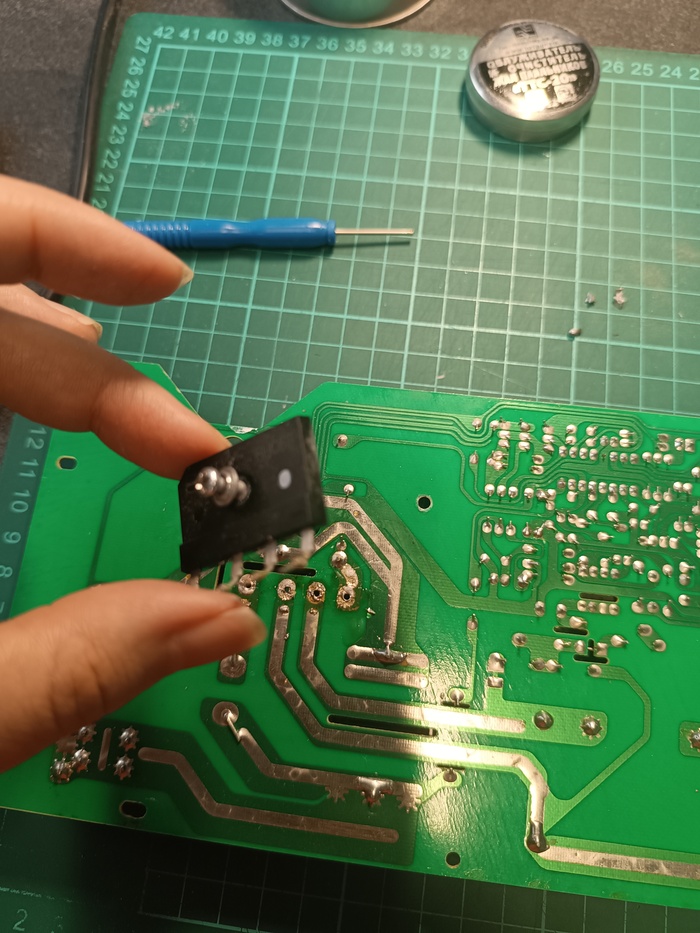

Сегодня выпаяв диодный мост за считанные секунды, радовалась я

Паять начала недавно, но хочу поделиться проблемами с которыми я столкнулась и пути их решения:

1) Не плавится припой

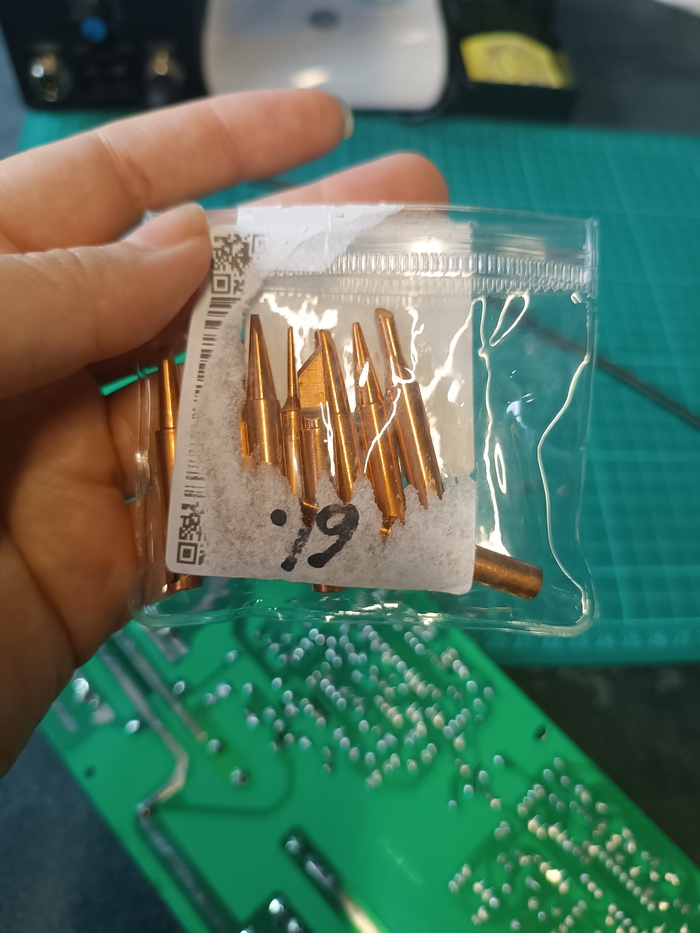

У некоторых припоев указана температура плавления до 200° но как выяснилось, спасибо Гуглу и форумам, на китайских паяльных станциях температура ставится выше, на моей идеальной стала 350°, но моментами все равно были проблемы, почитав отзывы решила сменить жала на медные и заметила ощутимую разницу.

Заказывала их в интернете, пришли быстро и цена приятная

2) Залудить жало паяльника

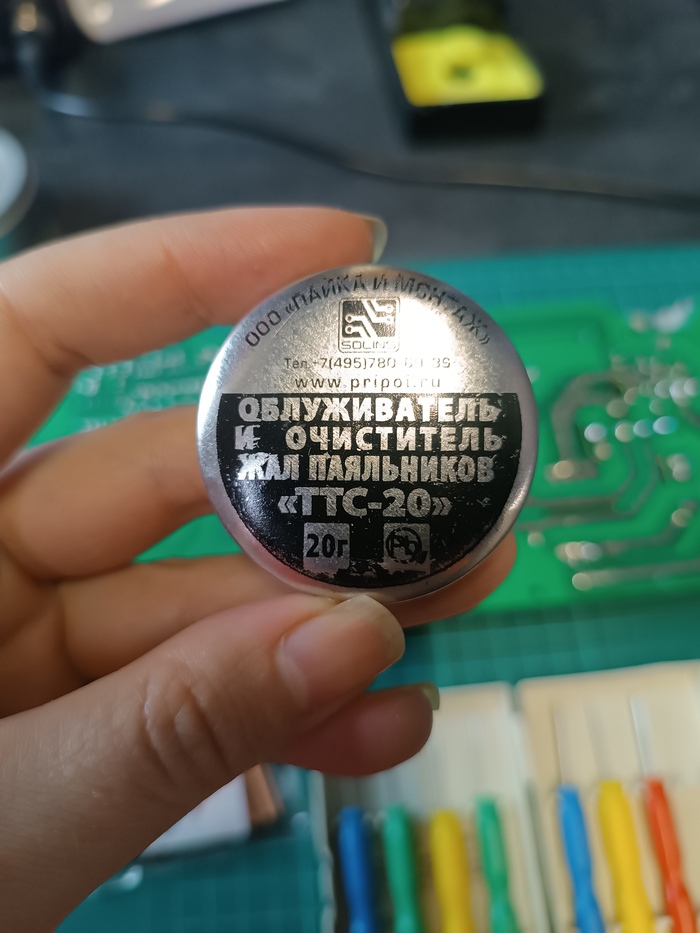

Удивилась что в тырнете много вопросов с этой проблемой, сначала лудила паяльной кислотой+припой, но потом покапавшись нашла идеальное средство тык-тык в него пару раз и красота-ляпота, может кому пригодится

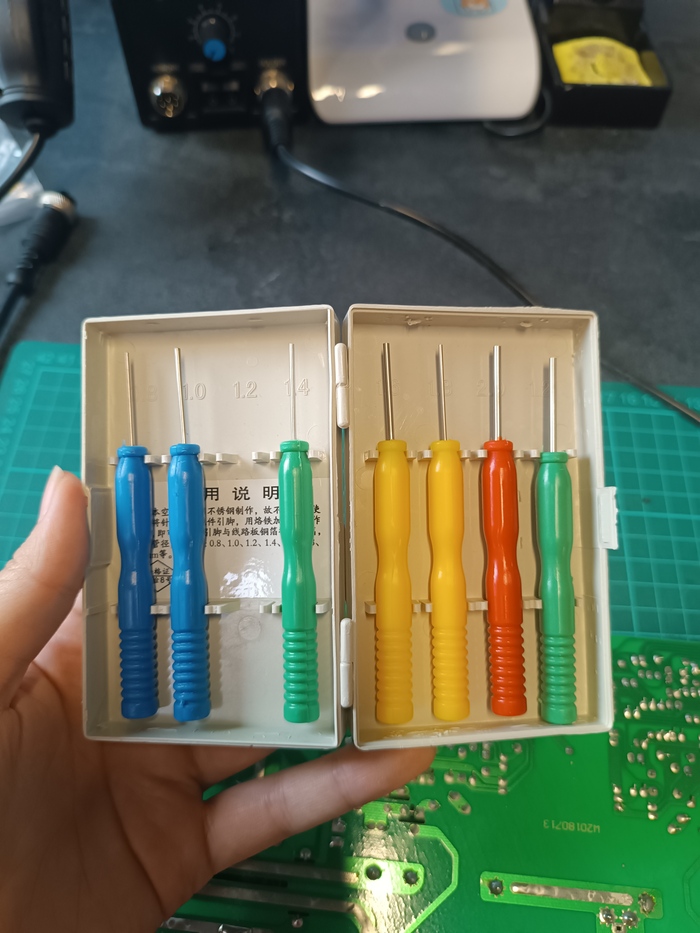

3) Как выпаивать детали, ведь нужно это делать быстро, а то можно их подпортить сильно нагрев. Когда ты новичок в этом деле, возюкаешься из-за отсутствия опыта и знаний по крайней мере у меня так было) Поэтому было принято решение заказать доп инструмент. Иглы для выпаивания.

Правда одну у меня стащили для ремонта велосипеда)

Вот такие казалось бы мелочи, сильно облегчают работу.

Продолжаю дальше познавать мир электроники

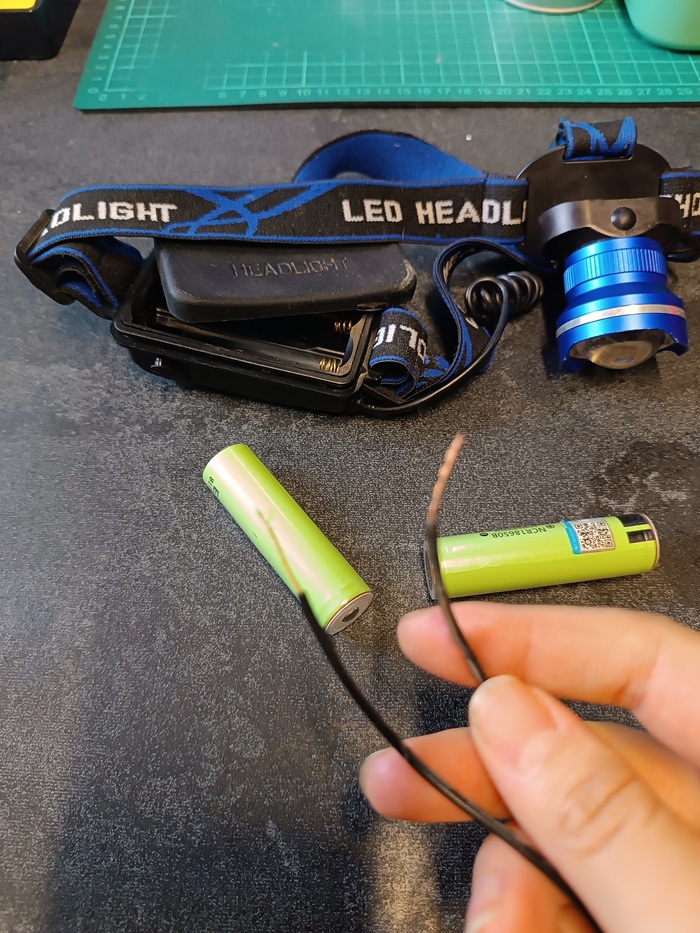

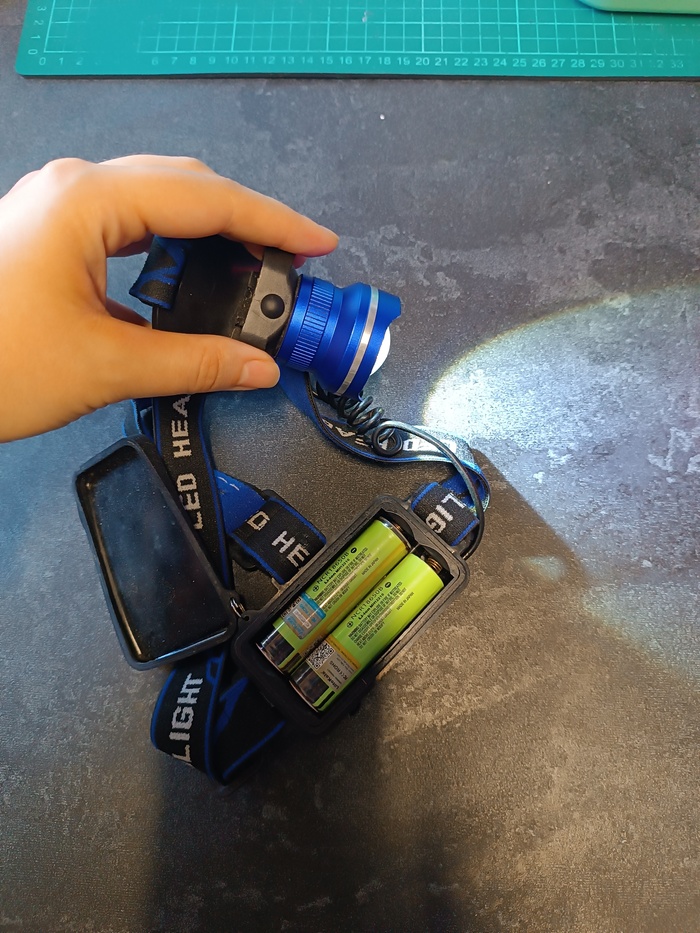

Ещё один пациент) На этот раз налобный фонарик на аккумуляторах типа 18650. Кто бы мог подумать что я возьму когда-нибудь в руки мультиметр и прочие штукенции)

Значит так при включении фонарик не загорался. Так как им долго не пользовались, было принято решение зарядить батареи, но результат был отрицательный. Решила проверить мультиметром, аккумуляторы на нуле. Такс идём дальше, после просмотров сериалов про скорую помощь, было принято решение реанимировать батареи, вместо дефибриллятора был использован 5-ти вольтовый зарядник! И о чудо ожили! Зарядное устройство теперь их берет. Не известна их дальнейшая судьба, будут ли держать заряд, но причина выявлена, а это главное) Миссион комплит

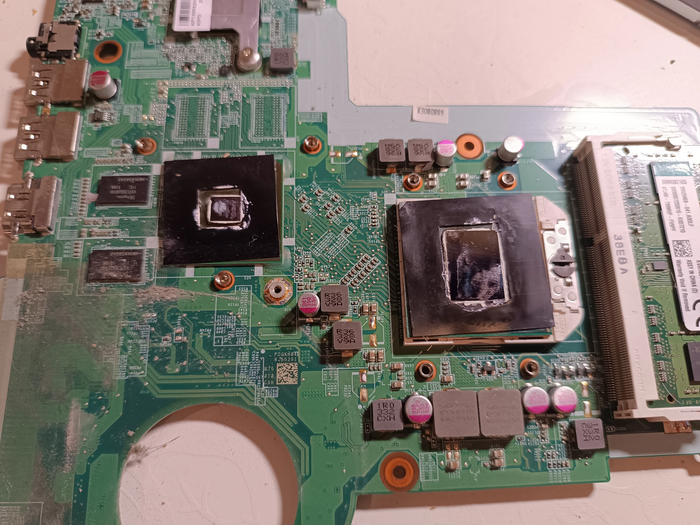

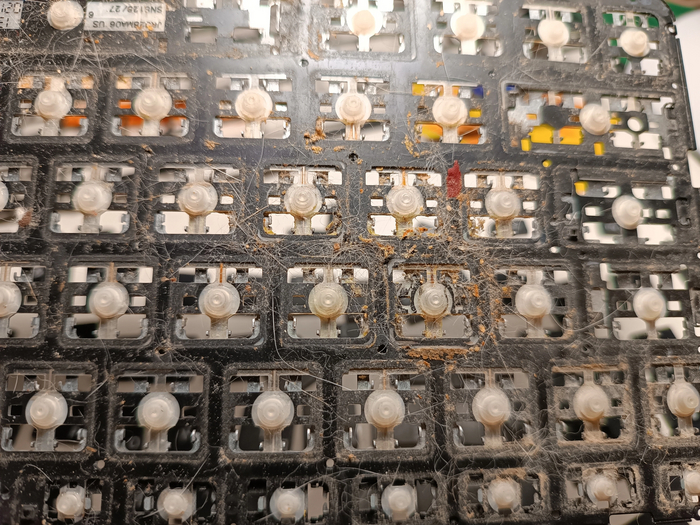

Ещё одно хобби в перерывах между тортиками) Добралась до ремонта HP 17-e013sr. Основной проблемой было выключение примерно после 5 минут работы. Сам ноутбук после залития. Благо до платы жидкость не добралась, основное препятствие была клавиатура, которую не спасти. Но причиной перегрева был свалявшийся котик в системе охлаждения 😼, отсутствие термопасты. Замена термоинтерфейсов и чистка сделала свое дело. Работает как часы без перегрева и отключения. Еще одна проблема с полосой на экране, думаю проблема в шлейфе, будем разбираться.
