Всем привет! Сегодня у нас будет коротенький пост на тему замены стекла на Вотчах 5 серии. Если на версии размером в 44мм дисплеи умирают от чиха или просто Кривого взгляда в их сторону, то с размером 40мм дела обстоят куда позитивнее, дисплей тут более живучий и спокойно переживает разбор и замену стекла.


Давайте знакомиться с пострадавшим:

Имеем вот такое разбитие. На первый взгляд ничего серьезного, только вот место неудачное, есть все шансы повредить тач при демонтаже дисплея из корпуса. Наша задача оставить его в живых, т.к. найти хороший тач на вотчи - задача не из простых. Именно поэтому переходим под микроскоп и убираем все мелкие осколки.

Затем пропиливаем дисплей по всему краю и извлекаем его из корпуса.
С коннекторами нужно быть осторожным, они довольно хрупкие и повредить их не составит особого труда.

Т.к. коврик для сепаратора до меня ещё не доехал, нужно зафиксировать дисплей на стекле специальным клеем, чтоб сепаратор смог его удержать при срезке стекла.

Кто-то клеит вотчи на жидкий LOCA клей, чтоб скрыть царапины и волны от подложки, но у этого способа есть свои нюансы, поэтому мы будет клеить по заводу, на oca.

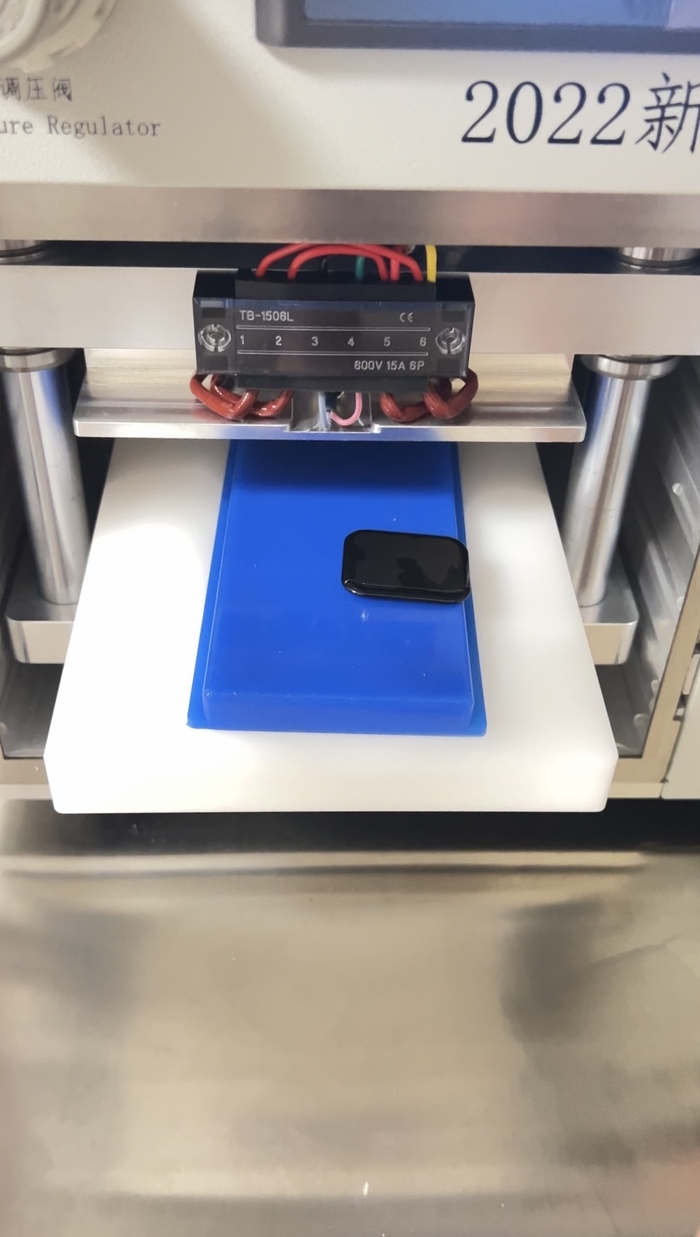

Центруем матрицу в ручную со стеклом и отправляем в наш комбайн для склейки этого бутерброда в полном вакууме.

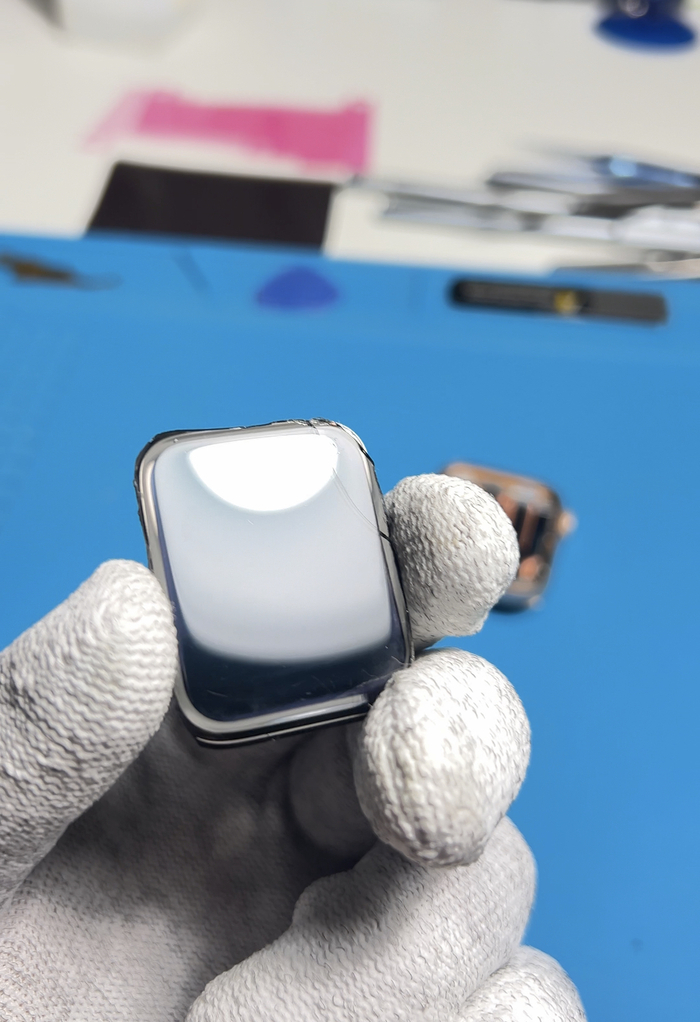

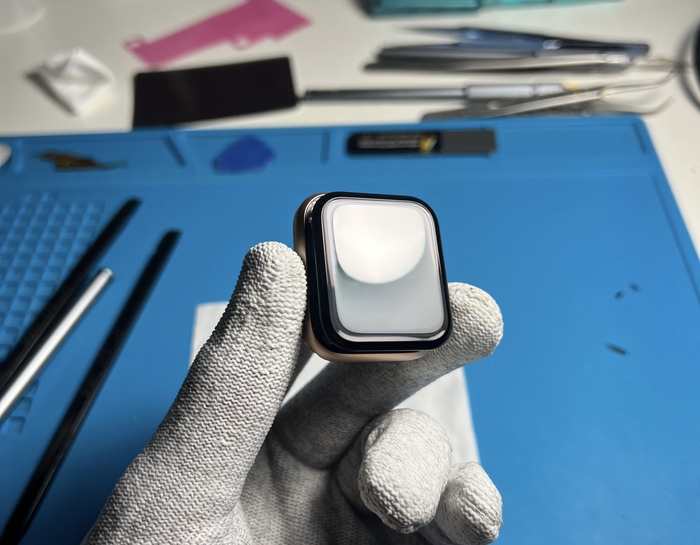

По итогу получаем вот такой результат:

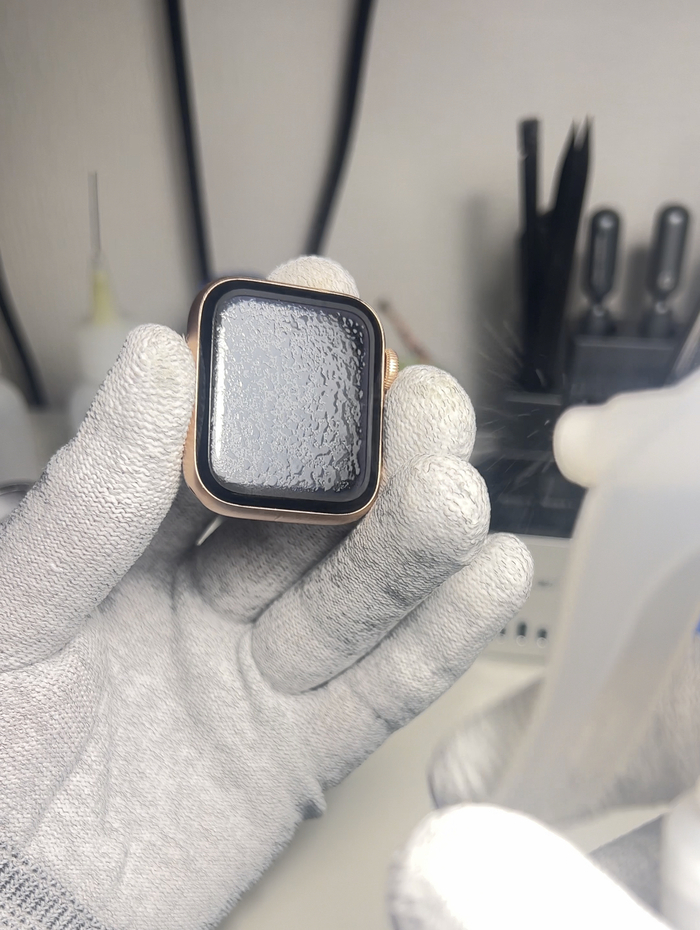

Далее подключаем дисплей, убеждаемся, что все отлично работает, склеиваем и наносим олеофобное покрытие:

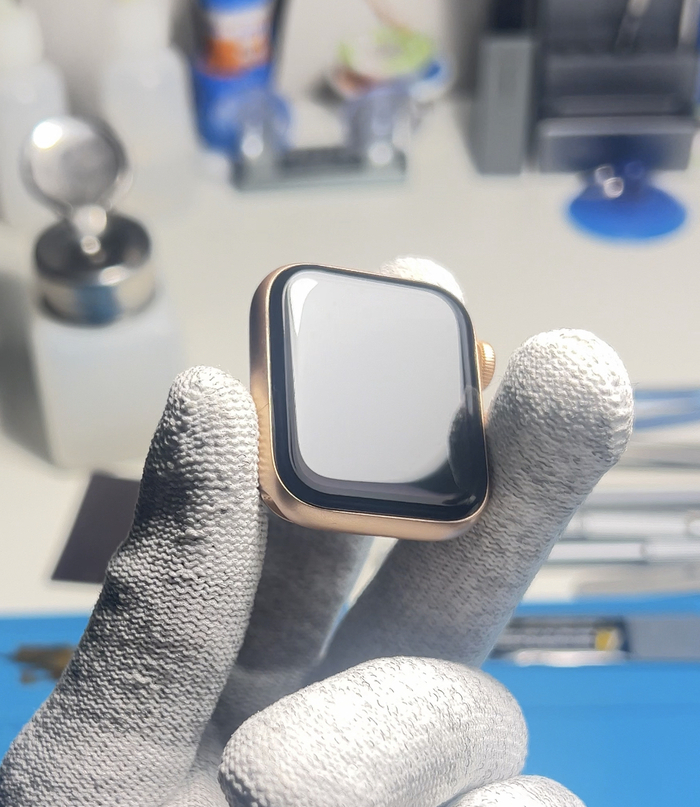

Конечный результат:

Я доволен, значит можно выдавать клиенту.)


А вот и отзыв за ремонт из предыдущего поста подъехал.)

На этом у меня все.)


Отдавайте свои устройства только в правильные руки!

Всем хорошего дня. Ещё услышимся.)

Всем доброго времени суток. Сегодня в очередной раз я расскажу вам о том, как происходит замена стекла на Samsung A21s.

Самое ироничное в том, что это уже второй Самсунг, который привезли мне с другого конца города, но он так же был в официальном сервисе, на том же самом адресе, с такой же проблемой, что и A50.

Телефон бюджетной линейки и не имеет особых отличий по своему строению от модели из предыдущего поста, за исключением самого дисплея. Тут стоит обычная TFT матрица, когда на А50 установлен стеклянный AMOLED.
Рассказ об разнице и отличиях этих матриц я оставлю для отдельного поста, а сейчас давайте знакомиться с мучеником. Встречайте:

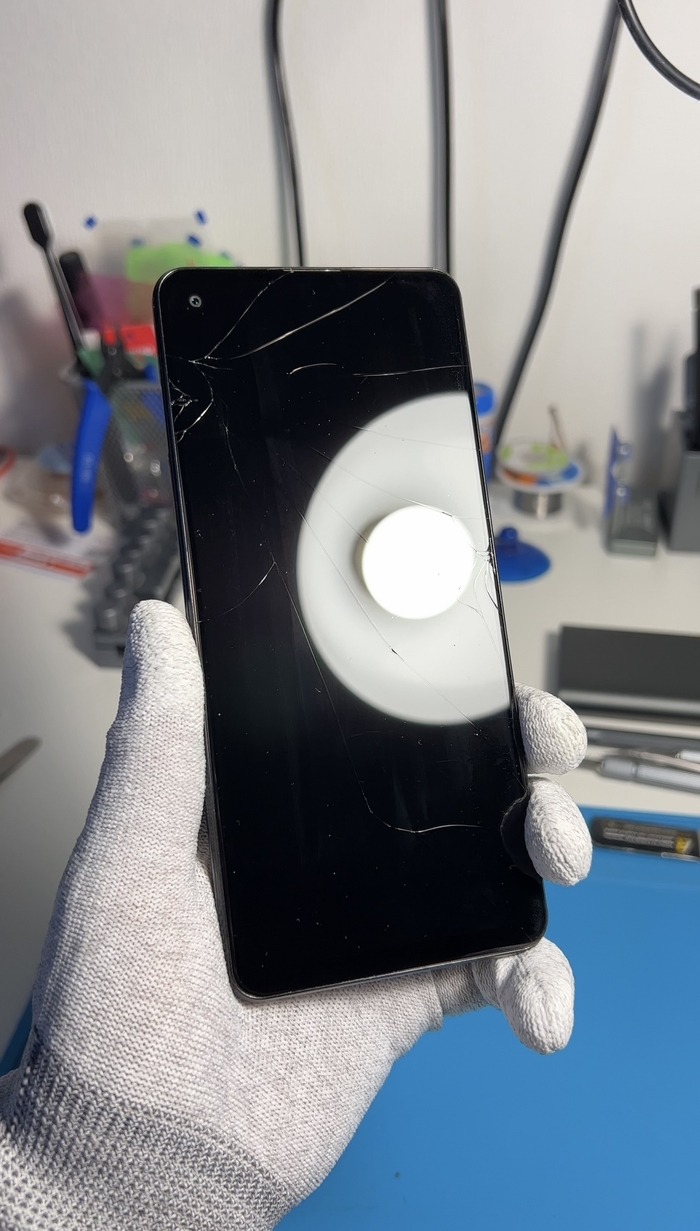

Очередная жертва с набитой мордой. Наш пациент.)
Пару трещин, ничего сложного.

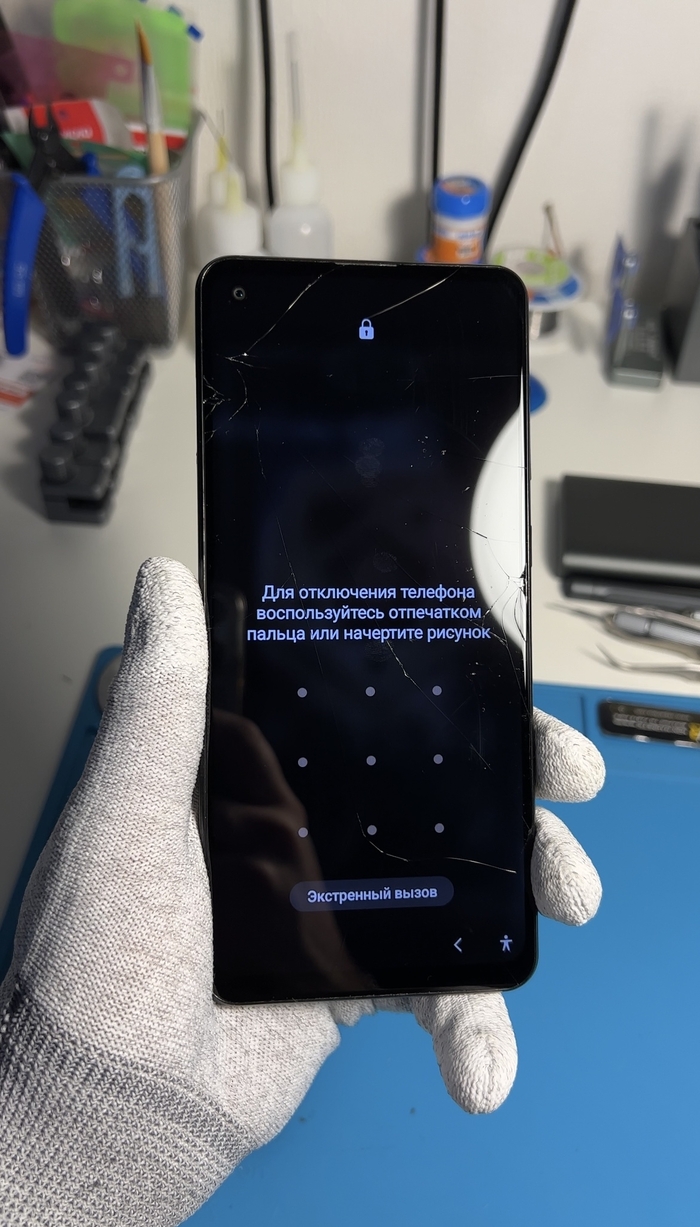

По традиции самсунга, для его отключения нам необходимо ввести пароль, который мы решили не уточнять у клиента, ведь мы за конфиденциальность данных, а матрицу мы и на тестера проверить сможем.

Приступим к разборке устройства.

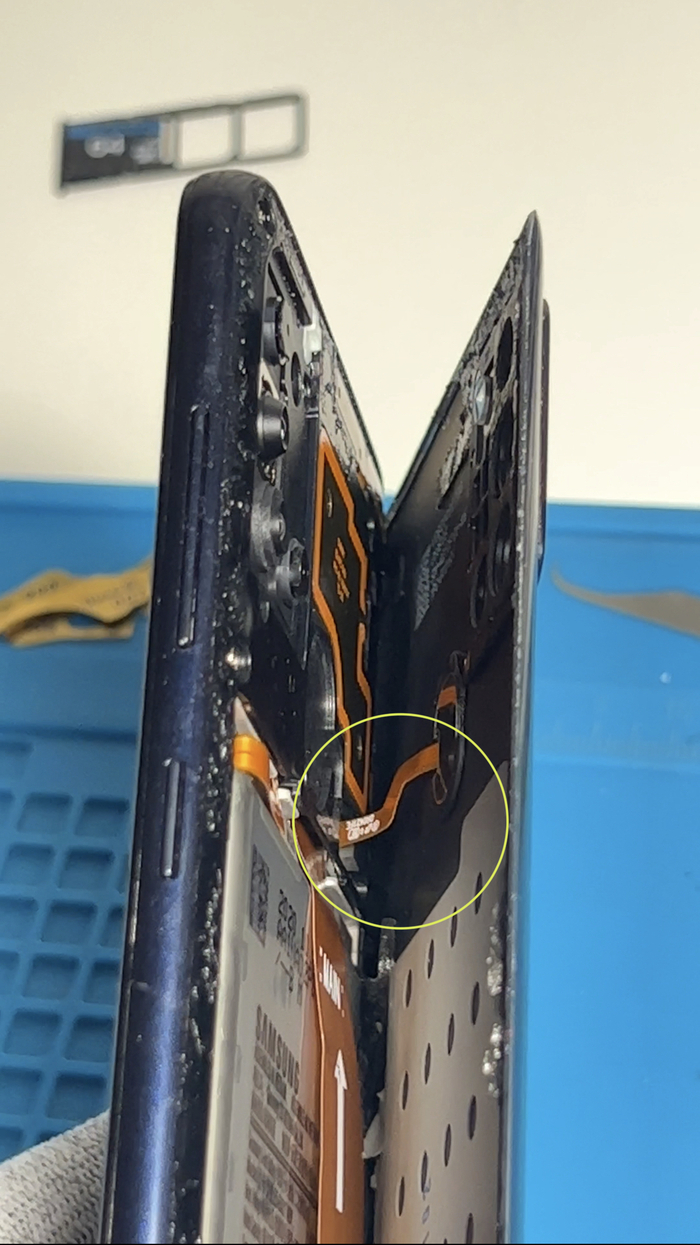

Все по стандарту, разбор через заднюю крышку: разогреваем, изопропил, плёночка и поехали. Тут так же нужно быть осторожным, в крышке установлен сканер отпечатка пальцев от которого идёт короткий шлейф на плату, поэтому крышку сильно не поднимаем. Если вы как и я разбираете включённый телефон, шлейф нужно отключать исключительно пластиковым инструментом, чтоб ничего не замкнуть.

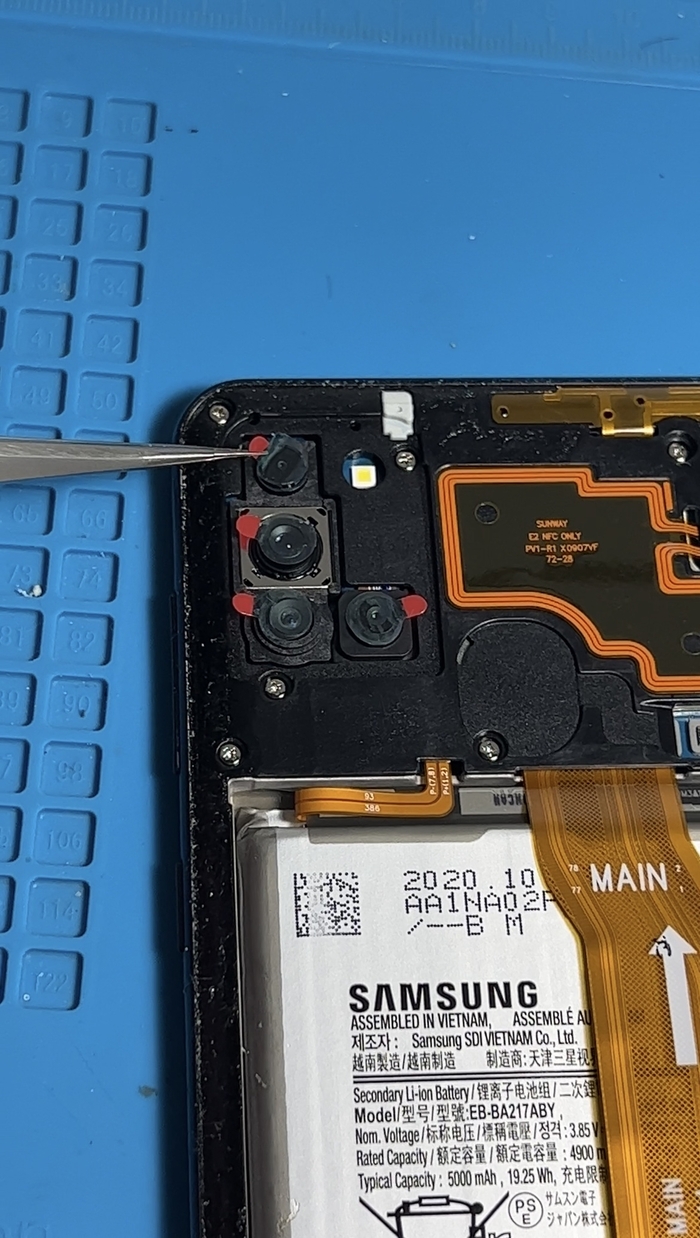

Далее снимаем крышку и заклеиваем все 4 камеры специальными стикерами, чтоб на них не попала пыль. Что меня действительно удивило, так это 4 реальные камеры. Обычно на подобных трубках стоит 1-2 реальные, и остальные - муляж.)

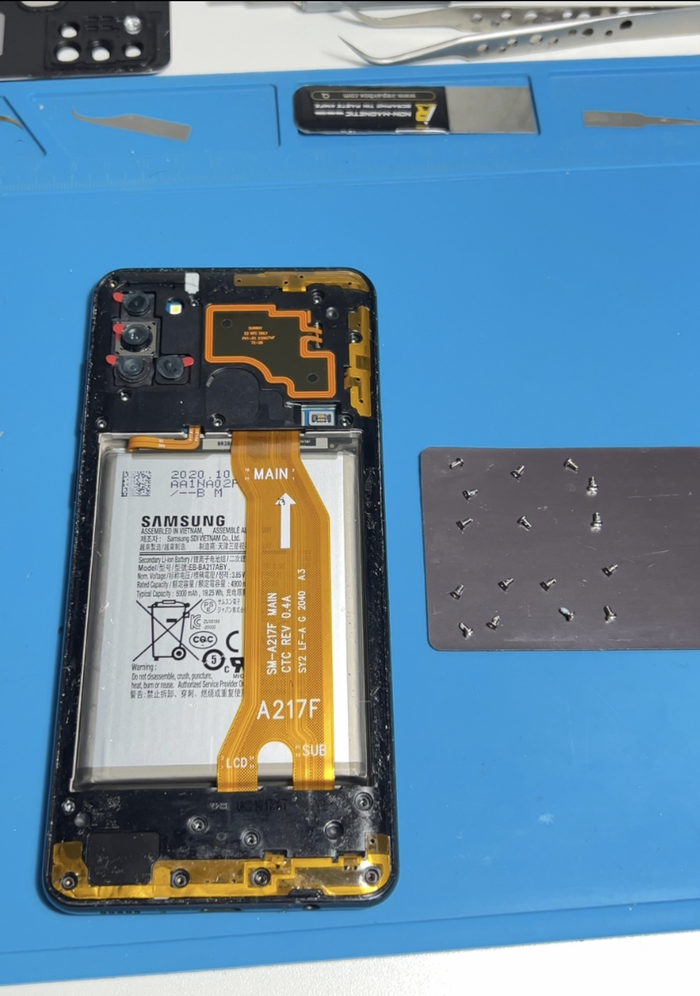

Затем мы берём магнитик с вашего холодильника, выкручиваем 16 одинаковых винтов и складываем на него, чтоб не потерять.)

Снимаем пластиковую накладку:

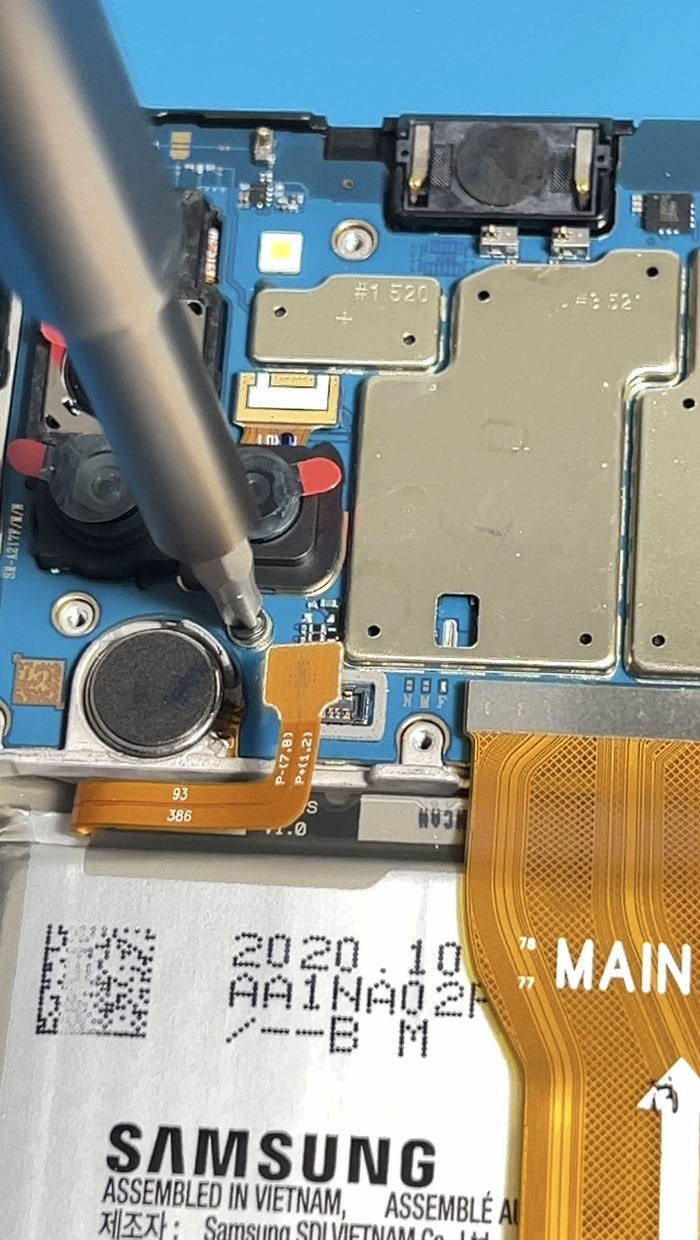

Откручиваем единственный винт, который держит верхнюю плату и извлекаем ее.

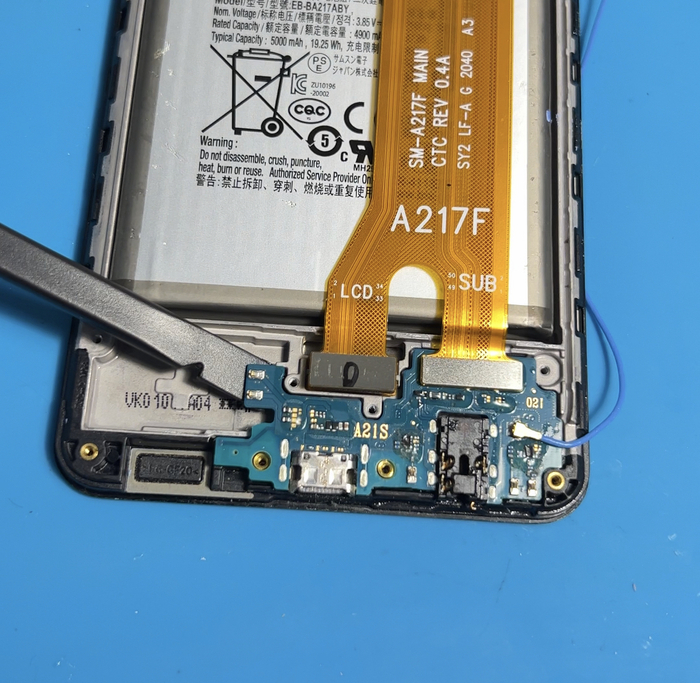

Нижняя плата держится на двухстороннем скотче, поэтому берём обычную лопатку, подливаем жижку и аккуратно поддеваем ее без особых усилий.

Теперь отклеиваем разъём матрицы от рамы, который так же сидит на скотче и выкликиваемый дисплей из рамы.

ВАЖНО! Поскольку в этом телефоне установлена TFT матрица, при выклейке с помощью растворителей мы можем залить подсветку, поэтому пользоваться ими я крайне не советую, тем более без опыта. Извлекать дисплей мы будем с помощью нагрева на сепараторе. Прогреваем без фанатизма, аккуратненько поддеваем с целой стороны и проходим по периметру пластиковой пленкой/картой/медиатором.

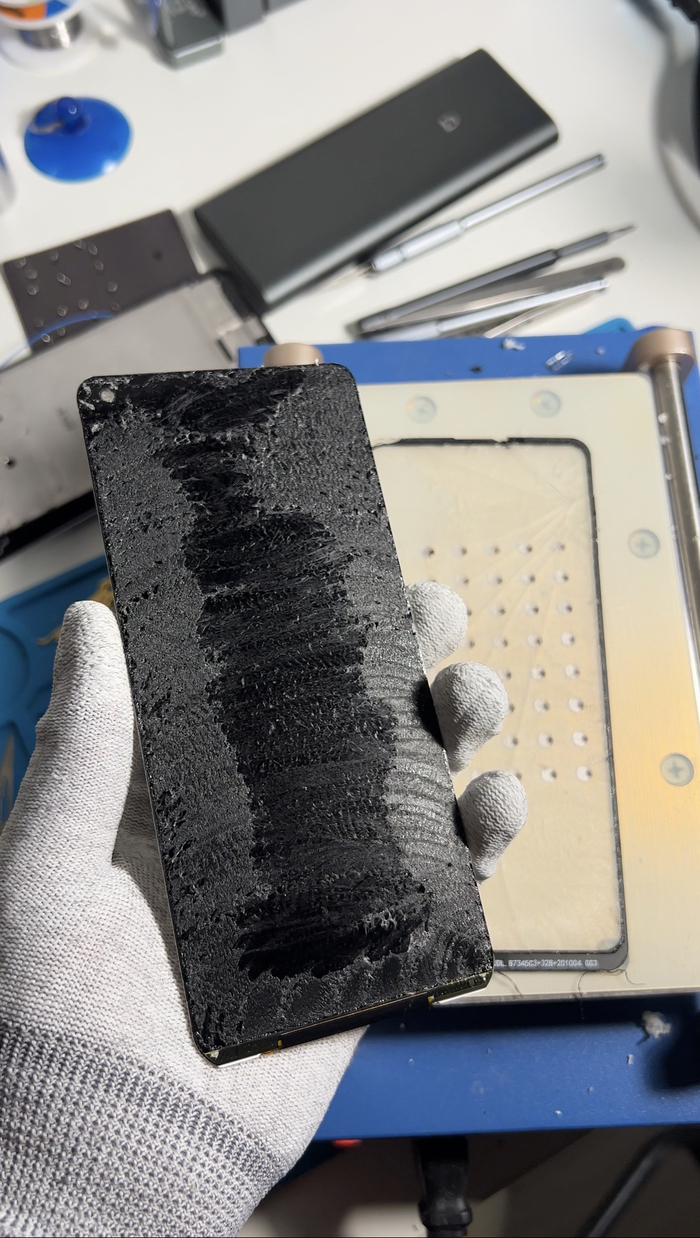

После за 5 секунд (нет) мы срезаем стекло и получаем вот такой результат:

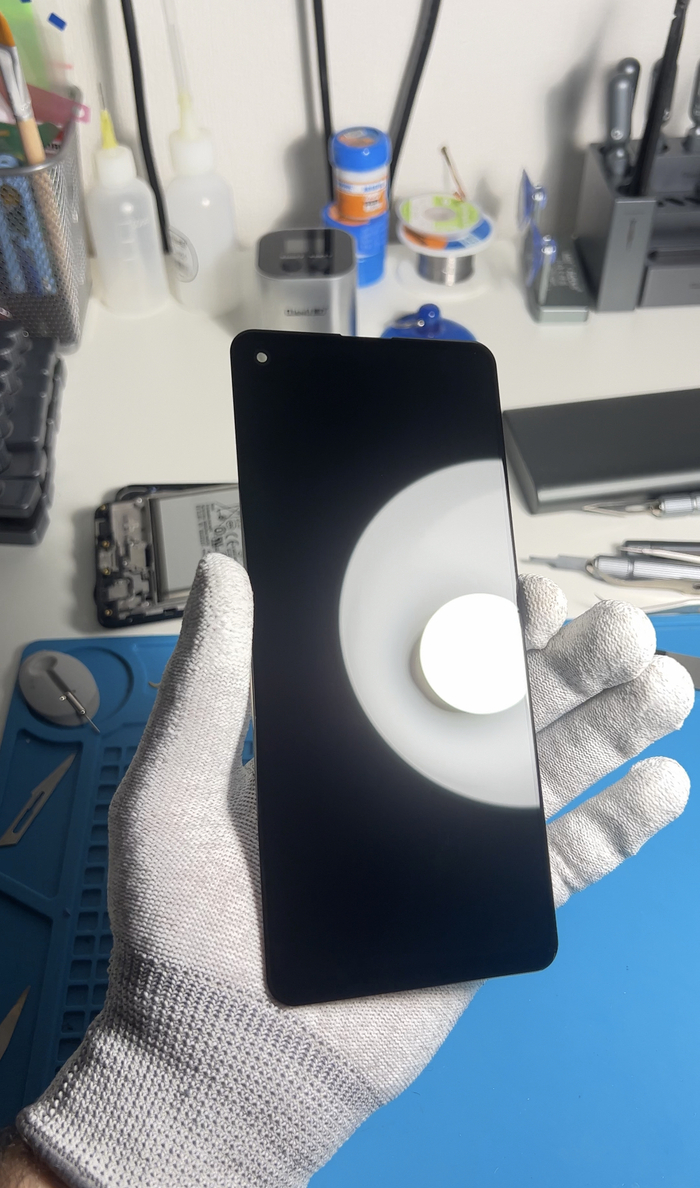

Счищаем остатки оптической пленки и проверяем матрицу. Видим на китайском тестере 29 градусов за бортом и магазин хуавея, а значит матрица жива.

Перемещаемся в зону отчищенную от пыли и вычищаем матрицу до зеркального состояния, вот так:

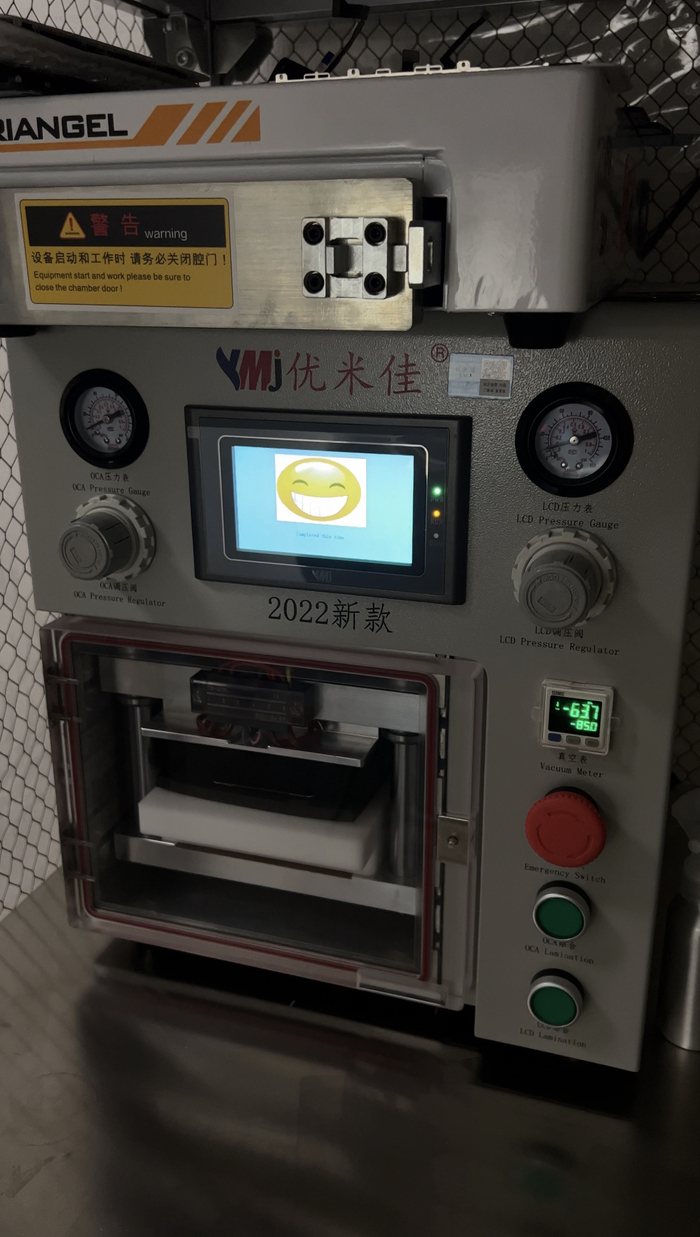

Далее нам нужно весь этот бутерброд отцентровать в ручную со стеклом. Поскольку рука мастера дрогнула и получилось криво, мы откатываемся до пункта, где срезаем стекло, повторяем весь этот процесс и уже со второго раза в ручную мы идеально центруем матрицу и отправляем все это безобразие в комбайн, который в вакууме спрессует нам матрицу без воздушных пузырей под стеклом.

Видим довольный смайлик, а значит можно извлекать дисплей. Вот такой результат у нас получился:

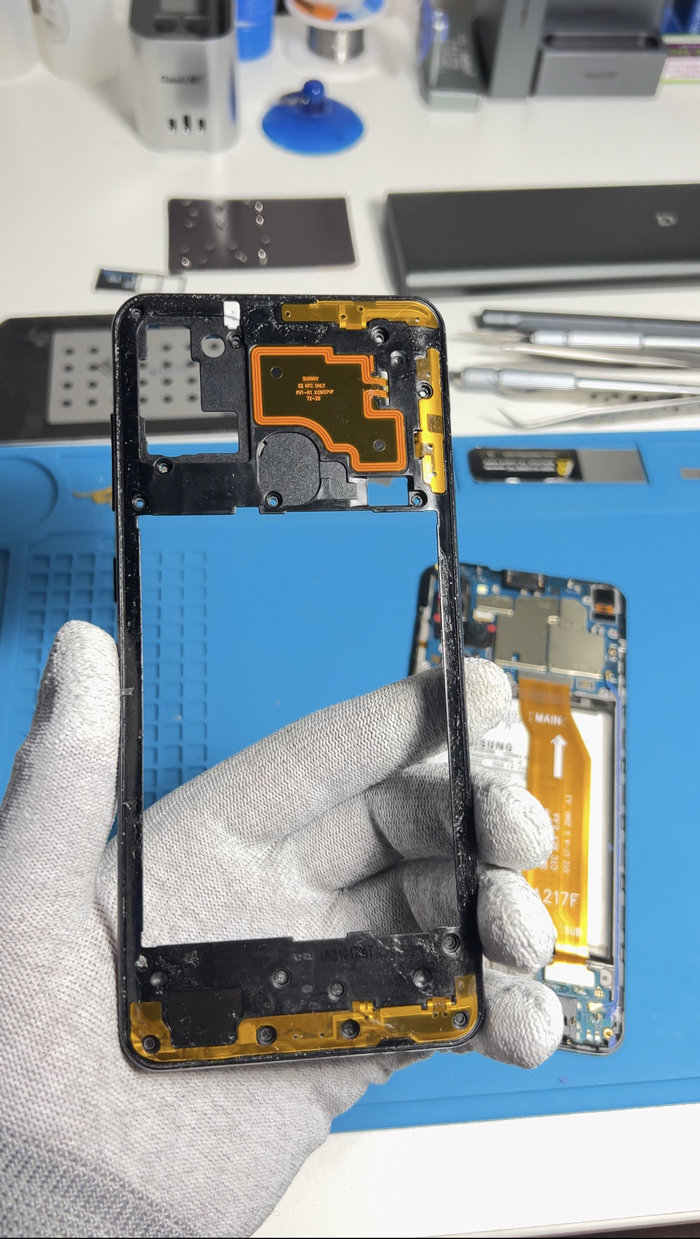

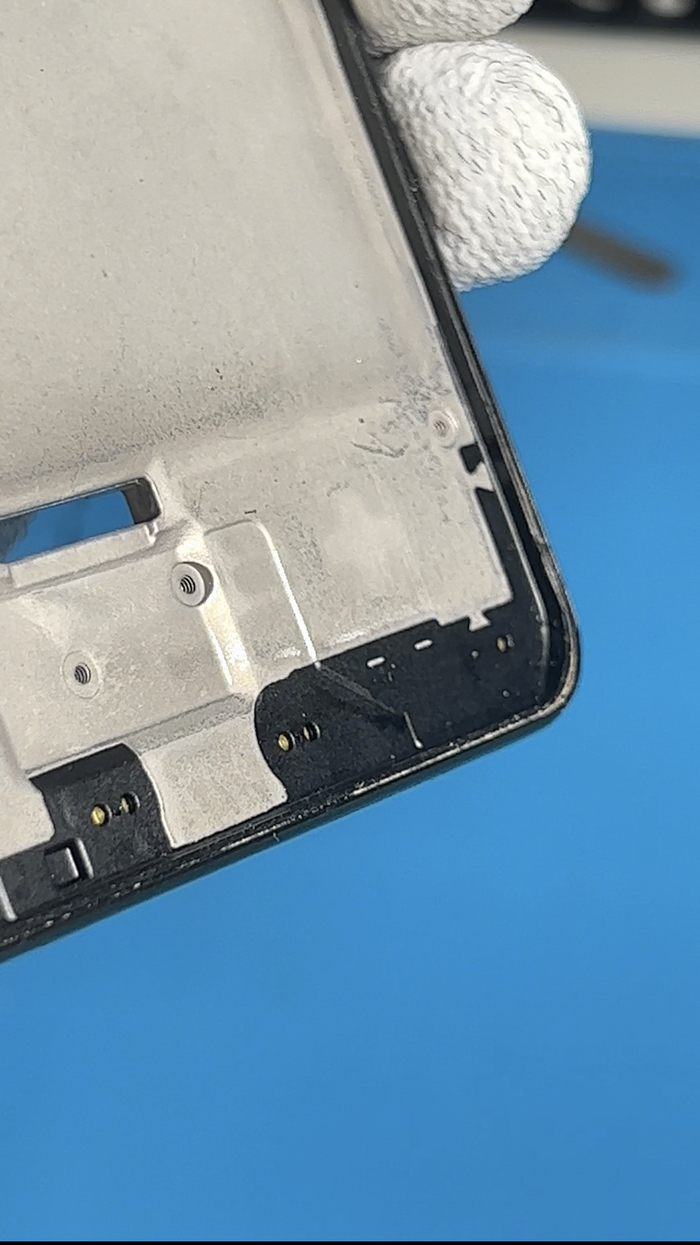

Теперь подготавливаем раму, нам нужно вычистить всю грязь по периметру, чтоб дисплей отлично склеился с рамой и не вылетел из неё через месяц.

Берем клей B7000 и пробиваем его в мусорку.

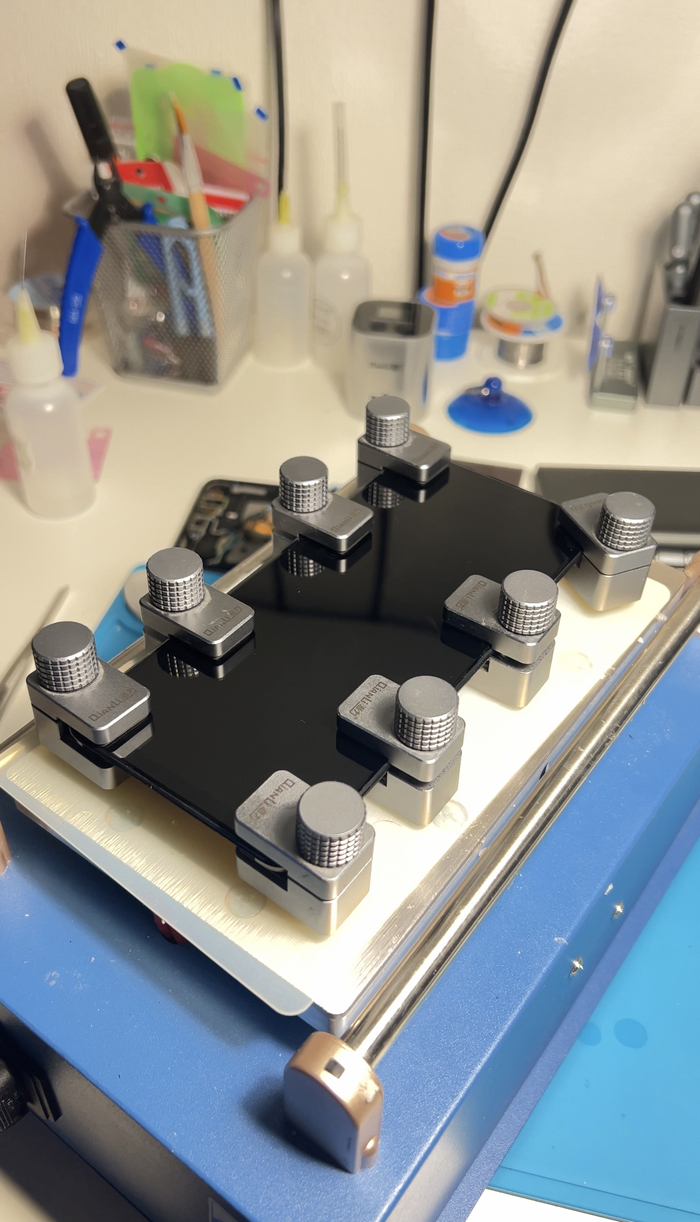

Затем берём качественный герметик и проходимся им по периметру рамы, склеиваем дисплей, фиксируем и отправляем на сепаратор для сушки:

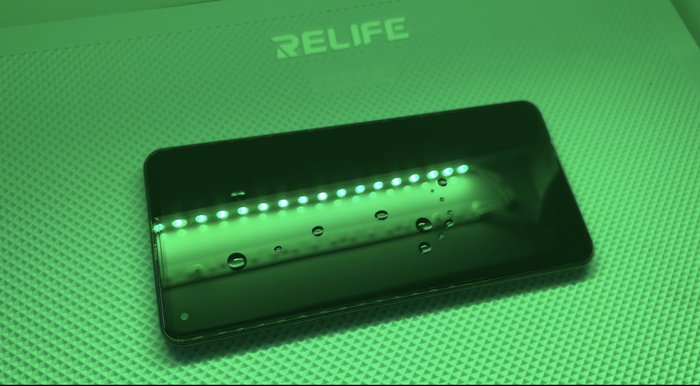

Затем собираем аппарат, наносим олеофоб и получаем вот такой готовый результат:

Далее наклеиваем защитное стекло и так же наносим олефоб на него для приятного пользования:

И да, обратите внимание на стыки. Никакого торчащего клея, стекло идеально в зазор с рамкой, нет ни намека на ремонт, именно так выглядит качество!

Далее ждём клиента, обмениваем телефон на денюжку и идём заниматься своими делами.)


А вот и отзыв клиента по прошлому ремонту:

Я нигде не указывал, что в процессе ремонта я так же чистил все динамики и разъёмы от скопившихся в них грязи, т.к. для меня это стандартная процедура при ремонте. Никакого «в подарок, за доп.плату и т.д.» в отличии от подвальных сервисменов и выездников.)


Относите свои гаджеты только в правильные руки и честные сервисы!


Всем удачных ремонтов и просто хорошего дня. Ещё услышимся.)
