Револьвер Лефоше / Lefaucheux
Миниатюрная модель револьвера Лефоше в масштабе 1:2.
Заряжается через барабан с экстрактором на 6 патронов.
Выполнена авторская граверная работа.
На видео демонстрация заряда и выстрела.
Миниатюрная модель револьвера Лефоше в масштабе 1:2.
Заряжается через барабан с экстрактором на 6 патронов.
Выполнена авторская граверная работа.
На видео демонстрация заряда и выстрела.
Следующий этап развития револьверов и их господство на рынке карманного оружия в середине 19 века, связан с эволюцией ружейного патрона. Был создан «унитарный патрон» включающий в себя: металлическую гильзу, пулю, заряд пороха и капсюль.
Слово «унитарный» в 19 веке отличало его от просто «патрона» в бумажной обертке. Это был второй прорыв, упростивший как заряжание, так и использование оружия. Теперь можно было не опасаться, что с брандтрубки, в самый неподходящий момент слетит капсюль или отсыреет заряд пороха. Стрелок мог сосредоточиться на самом выстреле.
Попытки создать унитарный патрон предпринимались неоднократно. Но на его пути неизбежно вставала технология, не позволяя массово и дешево производить такой вид патронов. Кроме того унитарный патрон предъявлял повышенные требования к качеству и точности обработки всех деталей оружия. Здесь уже не получится, как в дульнозарядном, изменить размер пулелейки, чтобы компенсировать погрешости калибра ствола.
Рис. 72 Патронный пистолет 16 века. (https://vikond65.livejournal.com/495804.html)
В 1812 году Жан Самуэль Паули (фр. Jean Samuel Pauly, нем. Samuel Johann Pauli 1766—1821) запатентовал унитарный патрон с металлическим донцем, капсюлем и картонной гильзой. Он напоминал современный охотничий патрон. Падение Наполеона не позволило Паули продолжить работы в этой области, но работник его мастерской - оружейник Иоганн Николаус фон Дрейзе (нем. Johann Nicolaus von Dreyse; 1787 — 1867) создал игольчатую винтовку, под патрон собственного изобретения.
Рис. 73
Были попытки создания игольчатые револьверов и пистолетов, но они не получили распространения из-за сложности и громоздкости игольчатого механизма. [11, 19]
В 19 веке было создано три основных типа унитарного патрона, два из которых дожили до наших дней. Были и другие конструкции, но в любом деле, а особенно в оружии действует естественный отбор.
Рис. 74 Раскрашенная иллюстрация из книги Е. Жука «Стрелковое оружие») [11,19]
Рассмотрим этот путь подробнее. Широкое внедрение унитарного патрона в пистолетах и револьверах началось в конце 30-х годов 19 века с изобретения шпилечного патрона Казимиром Лефоше (Casimir Lefaucheux; 1802 — 1852).
Рис. 75 Шпилечный патрон
Рис. 76
Револьвер системы Лефоше образца 1858 года
http://historypistols.ru/blog/oruzhie-pod-shpilechnyj-patron...
Рис. 77 Шпилечные патроны
Шпилечные патроны выпускались калибром от 2 до 15 мм. В настоящее время выпускаются для коллекционного оружия.
Рис.78 Револьвер Лефоше со шпилечным патроном (патрон вставлен не до конца)
Шпилечный патрон имел ряд недостатков
• Необходимость заряжания шпилечных патронов в специальном порядке в специальные вырезы
• Опасность при пользовании, поскольку случайный удар по торчащим наружу шпилькам мог спровоцировать выстрел
Позднее, их стали вытеснять патроны центрального и кругового воспламенения, однако, несмотря на очевидные недостатки, оружие под шпилечные патроны выпускалось до начала 20 века.
Патрон кругового (кольцевого) воспламенения с металлической гильзой в 1842 изобрел французский оружейник Луи Николя Флобер (Louis Nicolas Flobert 1814-1894) для развлекательной комнатной стрельбы. В его патроне не было порохового заряда. В 1856 американский оружейник Берингер усовершенствовал патрон, добавил пороховой заряд и его изобретение дало следующий скачок развитию револьверов. Этот патрон, в отличии от шпилечного не требовал точности установки. [11,19] В нашей стране патроны такого типа, калибром 5,6 мм или 0.22, используются в мелкокалиберных винтовках ТОЗ, пистолете Марголина, и в строительных пистолетах.
Рис. 79 Современные патроны кругового воспламенения.
Рис. 80 Строительные патроны кругового воспламенения
С 1861 года широкое распространение получает патрон центрального воспламенения предложенный французом Клементом Потте (Clement Pottet) и усовершенствованный английским оружейником Эдвардом Боксером (Edward Mounier Boxer, 1822-1898) и Хайремом Берданом (Hiram Berdan, 1824 - 1893). [11, 21]
Рис. 81 Устройство патронов кругового и центрального воспламенения
Важной составляющей любого унитарного патрона является калибр, но и с ним не все так просто, поскольку есть различия в измерении этой величины в разных странах.
Калибр нарезного оружия измеряют либо по расстоянию между противоположными полями нарезов A (в странах бывшего СССР) либо по расстоянию между дном противоположных нарезов B. И одинаковый в обозначении калибр России и США может иметь отличные в размерах пули.
Возникло два направления развития револьверов:
• американское в основном с патронами кругового (кольцевого) воспламенения. Револьверы одинарного действия, при выстреле надо было взводить курок.
• европейское в основном с патронами шпилечного и центрального воспламенения. Револьверы самовзводные.
Существовало несколько основных схем зарядки револьверов. Для прочности револьверы делали с неразъемной рамкой.
Рис. 83 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 30]
Для извлечения стрелянных гильз использовался: А – шомпол, Б – приспособление, закрепленное под стволом.
Рис. 84 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 31]
Другие производители делали переламывающиеся револьверы (В), но у них быстро разбалтывалось крепление. Применение откидывающегося барабана ускоряло заряжание и сохраняло прочность револьвера (Г).
Появление унитарных патронов вызвало взрывную эволюцию револьверов. И, наряду, с привычными нам конструкциями, появились просто монтруозные
Рис. 85 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 180]
Рис. 86 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 182]
Рис. 87 Более поздний трехствольный револьвер, начало 20 века
Продолжение следует... Первая женщина террористка в России
Статья 1: Россия 60-80-е годы 19 века. Оружие террора.
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Статья 2. Капсюльный пистолет. Каракозов - выбор места покушения.
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Статья 3. Покушение Каракозова у Летнего сада.
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Статья 4. Осип Коммиссаров - рождение легенды
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Статья 5. Суд и казнь Каракозова. Телеграф и смертная казнь. Часовня Летнего сада.
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Статья 6 Выстрел в Париже. Антон Березовский.
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Статья 7. Суд над Березовским. Почему капитан Немо не стал поляком.
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Статья 8. Револьвер - любимое оружие террористов. История создания.
https://pikabu.ru/story/rossiya_6080e_godyi_19_veka_oruzhie_...
Список Использованной литературы.
1. Государственные преступления в России в 19 веке. Сборник из официальных изданий. Под ред. Базилевского. Том1. (1826-1876 год) СПБ. «Русская старопечатка», 1906
2. Федосеев С.Л. - Русские пистолеты и револьверы (Стрелковое оружие. Коллекционная энциклопедия), М., «Яуза Эксмо»,2014
3. Бородкин Л.И. Неравенство доходов в период индустриальной революции. Универсальна ли гипотеза о кривой Кузнеца? // Россия и мир. Памяти профессора Валерия Ивановича Бовыкина: Сб. статей. М.: "Российская политическая энциклопедия" (РОССПЭН), 2001.
4. Черкасов А.А. Записки охотника Восточной Сибири. М. Физкультура и спорт., 1990
5. Авчинников А.Г. Два крестьянина костромича. Тип. Копылова, Екатеринослав, 1911
6. Зимин И.В. Царская работа. XIX – начало XX в. Центрполиграф; Москва; 2011
7. Philippe COLLIN. Un bagnard oublié : Antoine Bérézowski (1847-1916) 24 февраля 2016, http://criminocorpus.hypotheses.org/16478
8. Джон Вуд, Жан Серре, Дипломатический церемониал и протокол, М. Прогресс, 1976.
9. Arthur B. Evans, Ron Miller. Jules Verne, Misunderstood Visionary., Scientific American, №4 1997, [92-97]
10. Даниэль Клугер. Тайна капитана Немо. М.: Ломоносовъ, 2010
11. Жук А.Б. Стрелковое оружие. М. Военное издательство. 1992
12. Морозов Н.А. Повести моей жизни. Том 1, М.: Наука, 1965
13. Морозов Н.А. Повести моей жизни. Том 2, М.: Наука, 1965
Несмотря на то, что и в двадцать первом веке каждый труЪ-охотник (по крайней мере, в этих ваших интернетах) бьет себя в грудь, мол-де больше двух выстрелов на охоте и не надо, а пятизарядка или, упаси Б-же, Сайга какая-нибудь - это моветонЪ, и двести лет назад двух выстрелов хватало далеко не всем.
Однако мешало тогда в первую очередь то, что само по себе понятие унитарного патрона только-только появилось на свет, и отработанных многозарядных конструкций под него практически не было. Единственной более-менее пригодной для использования схемой тогда была револьверная - ну, а говоря о револьверных ружьях, нельзя не вспомнить Казимира Лефоше.
Даже с учетом очевидных недостатков (торчащая шпилька-ударник требовала точного ориентирования патрона при зарядке, а при случайном ударе могла наколоть капсюль) ничего более удобного в 30-50-е годы XIX века просто не было. Поэтому удачную конструкцию стремились использовать везде, где только можно - и так появились на свет...

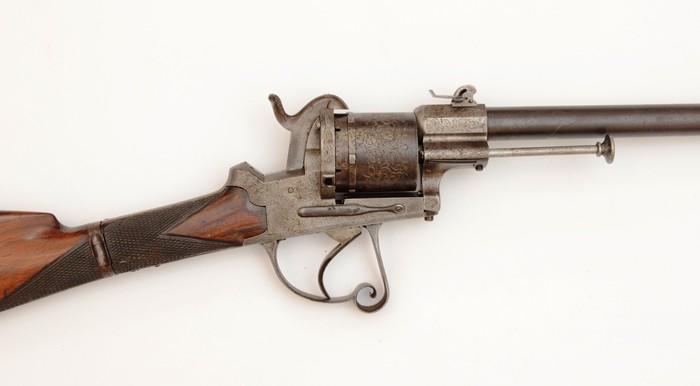

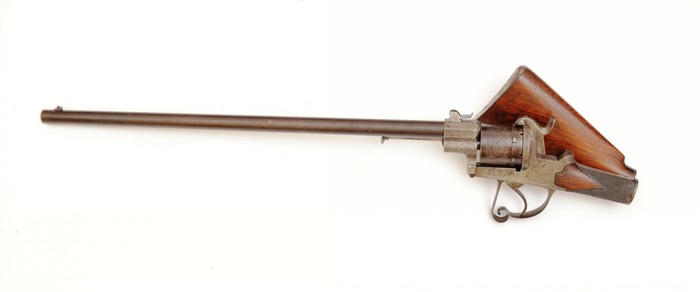

В массе своей ружья Лефоше (как самого Казимира, так и впоследствии его сына Евгения) представляли собой классические револьверы, к которым прикрутили охотничий приклад и длиннющий ствол. Приклад, как видите, мог быть и складным, и не хватало только планок Пикатинни.

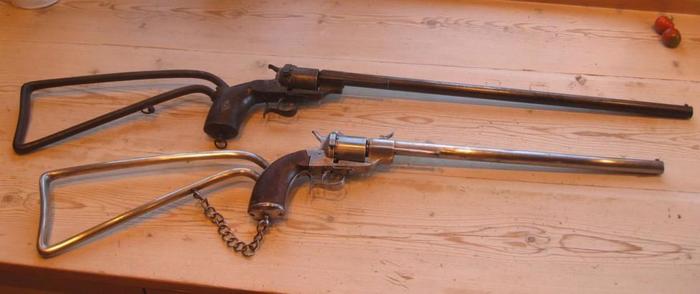

Иногда "окарабинивались" и длинноствольные револьверы - привычными ныне рамочными прикладами, как в этой кавалерийской версии для колониальных войск в Египте:

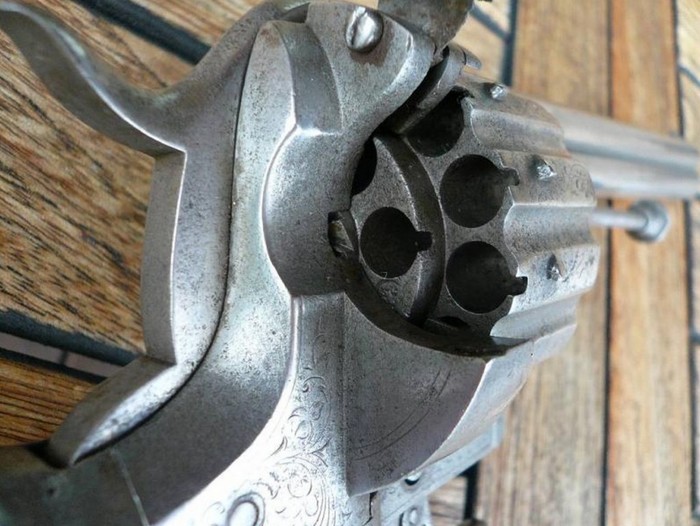

Интересная особенность всех без исключения револьверов Лефоше - это незамкнутая рамка, имевшая серьезные проблемы с жесткостью из-за отсутствия верхней части, и, соответственно, чрезмерно массивную нижнюю.
Вызвано это было как раз наличием торчащей из патрона наверх шпильки, по которой должен был бить курок - поэтому и прочие конструкторы, использовавшие в своем оружии шпилечные патроны, делали револьверные рамки незамкнутыми.
Еще одной "болячкой", проистекающей из револьверной схемы, была крайне низкая обтюрация стыка барабан-ствол. Из-за этого при "классическом" удержании ружья левой рукой за цевье был очень высок риск травмы руки пороховыми газами. Что ж, Казимир поступил просто: отказался от цевья вообще.
Но и пяти-шести зарядов ему показалось мало. Так на свет появилось вот это чудовище:
25 патроновъ, Карлъ! По тем временам это было не просто дохуя, а очень дохуя. Чтобы уместить такое количество патронов, пускай даже и не особо поражающих калибром (9,5 мм), пришлось использовать двуствольную схему с шахматным расположением камор: то есть сначала стрелял верхний ствол, затем барабан проворачивался, совмещая уже камору из второго ряда с нижним стволом. Но, что характерно, догадавшись, как бить по шпилькам "внутреннего" ряда камор, Лефоше так и не сделал рамку замкнутой.
Если же и 25 выстрелов вам было мало, что ж - можно было достать из кармана 21-зарядный револьвер поменьше.
Одна вакансия, два кандидата. Сможете выбрать лучшего? И так пять раз.
Иоганнес Паули — оружейных дел мастер родом из Швейцарии, живший и трудившийся в столице франции — Париже. К 1812 г. Паули изобрел и, в последствие запатентовал, казнозарядную систему заряжания стрелкового оружия и боеприпас к нему, являвшийся прародителем шпилечного патрона. Несмотря на то, что концепции Иоганнеса Паули оказались отлично продуманными, по ряду причин, его «коллеги по цеху» не захотели принимать всерьез инновационные решения.
Тем не менее, инженерные труды в этом направлении продолжились, и уже к середине XIX века французский оружейник Казимир Лефоше создал свой шпилечный патрон.
Данный боеприпас включал в себя гильзу, выполненную из латуни и капсюль с пороховым зарядом; в горло этой гильзы при помощи тугой посадки помещалась пуля. Сама шпилька, выступала с одной из стенок гильзы. В результате воздействия ударника, шпилька накалывала расположенный в гильзе капсюль и воспламеняла пороховой заряд. Такая система, в скором времени, полностью оправдала себя, став более чем популярной, под данный боеприпас, в свое время, разработали очень много видов огнестрельного оружия.
Минусы системы
Основным недостатком в работе системы Лефоше стала, как ни странно, выходящая за корпус гильзы шпилька: она создавала трудности при снаряжении боеприпаса, делая его менее комфортным, нежели изобретенные несколько позже патроны кольцевого и центрального боя. К тому же, шпильке необходимо было точно попасть в предусмотренное для этого отверстие в патроннике, а при безответственном отношении, она вполне могла стать причиной непроизвольного выстрела из оружия. После кончины Казимира Лефоше, приблизительно в 1852 году, его наследник — сын Эжэн, продолжил дело отца, модернизируя и боеприпас и, собственно, всю концепцию огнестрельного оружия.
Концепция Лефоше претерпела значительную модернизацию и в 1855 году была запатентована другим французским мастером — К. Поттэ. Затем, данную эстафету перехватил англичанин Э. Боксер, запатентовавший боеприпас центрального боя, выполненный в латунном корпусе, но с металлическим основанием.
Итоги
Лефоше и многие другие оружейные доки того времени, сделали огромный вклад в создание композитной гильзы, в конструкции которой применялась бумага и латунь. Подобную гильзу, немец Николаус фон Дрейзе, с успехом применил в своем игольчатом УСМ, прозванном так в связи с наличием иглы в центре ударника, которая накалывала капсюль и детонировала пороховой заряд. Наиболее значимой модификацией стало помещение капсюля по центру донышка, выполненной из латуни гильзы. Такой же принцип применяется в современных патронах центрального воспламенения. Источник http://lockwork.ru/shpilechniy_patron/
