Здравствуйте уважаемые Пикабушники, недавно я рассказывал про ИПП сегодня продолжение темы и рассказ про ИДП.

Прочитайте начало по ссылке ИПП

ИПП - Индивидуальный Противохимический Пакет

ИДП - Индивидуальный Дегазационный Пакет

ИДП - предназначен для удаления и нейтрализации жидких, мелкодисперсных, парообразных отравляющих веществ типа: VX, зарин, зоман, иприт, попавших на обмундирование, снаряжение, оружие.

Военные учёные, для защиты наших солдат от оружия массового поражения, разработали несколько дегазационных комплектов.

Один из первых был ИДП-С

Индивидуальный Дегазационный Пакет - Селикагелевый.

Фото нашёл только чернобелое. В коробке, справа видно пеналы ИДП, а слева пакеты ДПС.

Вес коробки чуть меньше 5 кг.

По непроверенной информации ИДП-С производился в 1950 -1970 годы.

Данные коробки ИДП-С кроме как на складе, размещались в военной технике перевозящей личный состав.

В случае применения противником Химического оружия, запечатанная коробка вскрывалась и содержимое раздавали бойцам.

В комплект ИДП-С входит:

- 1 пенал ИДП, внутри которого хранятся две стеклянные колбы и пять салфеток,

- 2 пакет ДПС с порошкообразным абсорбентом - дегазатором.

На фото ниже ИДП

На фото ниже открытый пенал, бумажные салфетки и стеклянные ампулы с дегазационным раствором.

Также выпускалась удешевлённая версия ИДП в картонной коробке.

На фото ниже: комплект ИДП-С

ИДП в картонной коробке и с пластиковыми ампулами, слева внизу лежит пакет ДПС, слева вверху бумажные салфетки, в центре размещены колбы с реагентом, справа картонная упаковка с инструкцией.

На ютубе есть содержательный ролик о старом советском ИДП-С.

https://www.youtube.com/watch?v=BWa7PHqpG3s

Для тех кто не может посмотреть ролик, краткий пересказ.

ИДП-С включает в себя:

- пенал внутри которого

колба 60 мл. Красный носик с рецептурой в основе которой дихлорэтан.

Служит для нейтрализации иприта и V-газов.

Дихлорэтан это ядовитый, мощный растворитель.

Работать с дихлорэтаном надо на улице в противогазе.

- колба 60 мл. Чёрный носик с рецептурой в основе которой Едкий натр, аммиак и ещё кое что. Эта щёлочь предназначена для дегазации объектов, заражённых зарином или зоманом, а также нейтрализация остатков первого раствора и для защиты металла от коррозии.

Ниже инструкция скопирована с сайта, ссылка на сайт внизу.

Для проведения дегазации оружия с помощью ИДП-С необходимо:

• сделать в земле на месте обработки углубление для пакета, чтобы пакет, находясь в нем, не опрокидывался, это углубление при обработке будет использоваться для последующего сбрасывания используемых тампонов;

• открыть пакет, вынуть из него тампоны и одним из них снять капли ОВ с оружия, для чего тампон частично развернуть, а по мере загрязнения поворачивать его чистой стороной;

• с помощью ключа вскрыть ампулу с красной маркировкой;

• вторым тампоном, смоченным раствором дегазирующего раствора № 1 протереть оружие, постепенно расходуя весь раствор, при этом тампон не разворачивать и держать за изогнутую часть. Обработку оружия, включая ремень, производить сверху вниз без пропусков. При необходимости пакет ставить в подготовленное для него место;

• вскрыть ампулу с черной маркировкой с дегазирующего раствора № 2-ащ;

• третьим тампоном, смоченным раствором № 2-ащ обработать оружие, применяя те же приемы, что и при обработке дегазирующего раствора № 1;

• четвертым тампоном протереть оружие насухо, при этом тампон, по мере загрязнения, частично разворачивать и поворачивать чистой стороной;

• пятым тампоном произвести тщательную смазку оружия;

После обработки использованные тампоны и ампулы закопать в землю или сжечь.

В случае отсутствия штатных дегазирующих средств с выходом из зон радиоактивного заражения личный состав по команде командира обрабатывает стрелковое оружие подручными средствами.

В комплект ИДП-С включён пакет ДПС с абсорбирующим порошком в состав которого входит селикагель, щелочной металл, и другие компоненты.

Пакет ДПС - это запечатанный в целлофан мешочек внутри которого порошок. Он предназначен для обработки одежды. Данный порошок обладает способностью "вытягивать" из ткани влагу в том числе жидкие ОВ (отравляющие вещества) и нейтрализовать их. Для очистки формы, бушлата, шинели, вскрытым по инструкции, мешочком с порошком нужно лёгкими постукиваниями по всей площади ткани, покрыть одежду порошком, снаружи и внутри.

ИДП-С снят с вооружения.

Следующим этапом в развитии защиты от химического оружия стал

ИДПС - 69

На фото ниже упаковка: ИДПС - 69

Принят на снабжение армии в 1974 году.

ИДПС-69 - расшифровывается так, Индивидуальный Дегазационный Пакет Селикагельный образца 1969 года.

Вес коробки 3,8 кг.

Солдат получает вот такой комплект.

Мешочек ДПС - 1, флакон ИДП - 1, бумажная салфетка для протирки оружия после обработки дегазационным раствором

Фото с интернета.

Принцип использования сохранился, только вместо двух стеклянных ампул, одина алюминиевая ёмкость с встроенной в крышку щёткой.

На фото ниже: ИДП-1

На картинке на ёмкости, видно силуэт автомата Калашникова и рука которая его держит одета в рукавицу, предположительно от ОЗК.

*ОЗК - Общевойсковой Защитный Комплект

Под пластиковой крышкой находиться щётка, для равномерного нанесения жидкости на оружие и белый пробойник, для вскрытия алюминиевой крышки.

На фото ниже: инструкция написана на корпусе.

Скопировал с сайта инструкцию по применению и разместил её ниже.

Специальная обработка стрелкового вооружения.

ДЕГАЗАЦИЯ АВТОМАТА С ИСПОЛЬЗОВАНИЕМ ИДП-1 ПРОВОДИТСЯ В СЛЕДУЮЩЕЙ ПОСЛЕДОВАТЕЛЬНОСТИ:

1. ПОСТАВИТЬ АВТОМАТ, ПОДГОТОВИТЬ ИДП-1 К РАБОТЕ (СНЯТЬ КРЫШКУ И ЩЁТКУ; УДАЛЯЕТ ПРЕДОХРАНИТЕЛЬНЫЙ КОЛПАЧОК С ПРОБОЙНИКА; ПОСТАВИТЬ НА МЕСТО ЩЁТКУ; НАЖАТИЕМ НА ПРОБОЙНИК ДО УПОРА ПРОДАВИТЬ МЕМБРАНУ; ПЕРЕВЕРНУТЬ ПАКЕТ ВНИЗ ЩЕТКОЙ);

2. ВЗЯТЬ ЛЕВОЙ РУКОЙ АВТОМАТ ЗА СТВОЛ И, ДЕРЖА ЕГО ВЕРТИКАЛЬНО ИЛИ СЛЕГКА НАКЛОНИВ, ТЩАТЕЛЬНО ПРОТЕРЕТЬ ЩЕТКОЙ ВСЮ ЕГО ПОВЕРХНОСТЬ СВЕРХУ ДОНИЗУ;

3. ОСОБОЕ ВНИМАНИЕ ОБРАТИТЬ НА ДЕРЕВЯННЫЕ ЧАСТИ И РЕМЕНЬ, КОТОРЫЙ ПРОТИРАЕТСЯ ДО ПОЛНОГО ПРОМОКАНИЯ;

4. ПОСЛЕ ПОЛНОГО ИСПОЛЬЗОВАНИЯ РЕЦЕПТУРЫ ПРОИЗВЕСТИ ПРОТИРАНИЕ АВТОМАТА ВЕТОШЬЮ НАСУХО.

После дегазации (очистки от яда) оружия, приступаем к очистке экипировки.

На фото ниже пакет с дегазационным порошком для обработки ткани.

Порядок проведения дегазации обмундирования с использованием пакета ДПС-1

После обработки личного оружия и снятия средств защиты кожи плаща ОП-1 (ОЗК) личный состав, действовавший в первичном облаке 0В или на местности, заражённой 0В типа зоман, не может сразу снять противогаз. Это связано с тем, что обмундирование может быть заражено аэрозолем и парами 0В и должно быть предварительно продегазированно.

Пакет ДПС-1.

Дегазационный пакет силикагелевый ДПС-1 предназначен для дегазации обмундирования, заражённого парами Зомана.

Он представляет собой укупорку из водонепроницаемой пленки с приваренной внутри нес тканевой диафрагмой. Укупорка имеет нить для вскрытия и памятку об использовании пакета.

Масса пакета - 100 г, время вскрытия пакета - 10-20 с, время обработки комплекта обмундирования - 10-15 мин (с учетом времени экспозиции сорбента на обмундировании

Помимо пакета ДПС - 1 существуют другие пакеты, например

В 1991 году на вооружение поступил новый Дегазационный Пакет ДПП

Пакет ДПП состоит из полиэтиленового пакета-щетки с отверстиями, двух упаковок с полидегазирующей порошковой рецептурой, резиновой ленты и упаковочного мешочка с памяткой.

Для дегазации необходимо вскрыть упаковку с рецептурой и пересыпать ее содержимое в пакет-щётку; перегнуть верхний край пакета и подвернуть его несколько раз для предотвращения высыпания рецептуры; закрепить пакет на ладони, щеткой вверх, с помощью резиновой ленты.

ДЕГАЗАЦИЯ ПРОИЗВОДИТСЯ В СЛЕДУЮЩЕЙ ПОСЛЕДОВАТЕЛЬНОСТИ:

1. ЛЁГКИМИ ПОСТУКИВАНИЯМИ ПАКЕТОМ ПО ПОВЕРХНОСТИ ОБМУНДИРОВАНИЯ, СНАРЯЖЕНИЯ И ОБУВИ ПОПУДРИТЬ ИХ БЕЗ ПРОПУСКОВ, ОДНОВРЕМЕННО ВТИРАЯ ПОРОШОК В ТКАНЬ ЩЕТКОЙ (МЕШОЧКОМ);

2. ДЕГАЗАЦИЮ ТРУДНОДОСТУПНЫХ МЕСТ (СПИНЫ) ПРОИЗВОДИТ С ПОМОЩЬЮ ТОВАРИЩА;

3. ПОСЛЕ ОБРАБОТКИ ТЩАТЕЛЬНО СТРЯХНУТЬ ПОРОШОК ВМЕСТЕ С ВПИТАВШИМСЯ 0В С ПОМОЩЬЮ ЩЕТКИ;

4. ОСОБЕННО ТЩАТЕЛЬНО ОБРАБОТАТЬ ЗИМНЕЕ ОБМУНДИРОВАНИЕ И НЕ ТОЛЬКО СНАРУЖИ, НО И ИЗНУТРИ, ДЛЯ ЧЕГО ШИНЕЛЬ (ПОЛУШУБОК, БУШЛАТ) Растягивается.

ПРИ НЕОБХОДИМОСТИ ПРОВЕСТИ ПЕРЕЗАРЯДКУ ПАКЕТА ДПП ПОРОШКОМ ИЗ ВТОРОЙ УПАКОВКИ;

Щетка пакета ДПП может быть использована также для дезактивации обмундирования, т. е. для стряхивания радиоактивной пыли. При этом пакет не снаряжается дегазирующим порошком.

ДПП - М

В ДПП -М новый состав порошка, этот состав может создать защитный слой.

Обработка обеспечивает защиту летнего обмундирования на срок до 7 суток со временем защитного действия по каплям 4-6 часов.

— Быстрота обработки. Время обработки комплекта летнего обмундирования составляет не более 10 минут.

— Оперативность приведения в действие. Пакет приводится в готовность от 30 до 90 секунд.

— Компактность и удобство. Масса пакета всего 270 г. В комплекте — пакет-щетка с резиновым ремнем для крепления на руке.

— Универсальность. Может использоваться как для дегазации, так и для дезактивации.

Состав пакета

В каждый пакет входят:

Пакет-щётка с резиновым ремнём для крепления на руке.

Полиэтиленовая упаковка с дегазирующей порошковой рецептурой - 2 штуки.

На фото ниже ДПП - М1

Модификация ДПП-М1 снабжена полноценной дегазационной рукавицей с ремешком-липучкой, что позволяет надежно зафиксировать ее на руке военнослужащего. Это значительно повысило удобство и скорость обработки в экстремальных условиях.

В версии ДПП-М использовалась форма «пакета-щетки». В ДПП-М1 перешли на схему специализированной прочной рукавицы, которая лучше защищает руку и позволяет более тщательно втирать порошок в швы и складки обмундирования.

• Пакет ДПП-М1 является более универсальным, так как его рецептура безопаснее для человека и позволяет дегазировать не только ткань, но и открытые участки кожи.

• В ДПП-М1 применяется одна из наиболее современных порошковых рецептур — ПС-1ХП (включает активный окислитель трихлоризоциануровую кислоту и хемосорбенты), обладающая повышенной стабильностью при хранении и быстрой скоростью нейтрализации.

В данный момент на вооружении в армии и МЧС стоит ИКСО- 2.

ИКСО - 2 - Индивидуальный Комплект Специальной Обработки 2-я генерация.

У разных производителей он выглядит по своему.

ИКСО-2 является современным аналогом ИДПС-69 Предназначен для проведения первичной специальной обработки (санитарной) открытых участков кожи, средств индивидуальной защиты, личного снаряжения, одежды, обуви, оборудования при их заражении парами, аэрозолями отравляющих веществ, аэрозолями биологических средств.

Предназначен для первичной санитарной обработки открытых участков кожи, СИЗ, снаряжения, одежды и оборудования при заражении ОВ, аэрозолями биосредств, в диапазоне температур от -40°C до +40°C (для кожи – от -20°C).

Состав комплекта ИКСО - 2

Индивидуальный противохимический пакет (ИПП - 11) - 3шт

Пакет дегазирующий порошковый (ДПП-2) - 1шт

Рукавица для нанесения рецептуры - 1шт.

Салфетки изопропиловые - 3шт.

Салфетки для снятия излишков раствора - 3шт.

Перчатки латексные - 1пара

Пакет для отработанных материалов - 1шт.

Преимущества:

• Универсальность

• Простота применения

• Наличие защитных перчаток

Характеристики ИКСО - 2 в полиэтиленовый упаковке.

Страна производства Россия

Гарантия 5 лет

Длина, мм 90

Ширина, мм 130

Высота, мм 8

Вес, кг. 0.360

Описывать применение ИКСО - 2 не буду. Пусть для вас это станет домашним заданием.

В статье ИПП и в данном рассказе есть вся необходимая информация.

Данная статья носит ознакомительный характер, из неё убраны почти все технические термины и цифры для лёгкого восприятия с целью массового распространения знаний.

Пакеты ИДПС-69 сняты с производства, но лежат на складах. Пакеты ИКСО-2 производят, но в массовом распространении ИКСО-2 замечен не был.

ИКСО - 2 можно приобрести. Вариант в пакете стоит чуть больше тысячи рублей. Вариант в пластиковом боксе стоит в районе двух тысяч рублей.

Спасибо за прочтение.

Донаты приветствуются.

Источники:

https://habr.com/ru/articles/542600/

https://survinat.ru/2021/09/individualnye-sredstva-specialno...

https://studfile.net/preview/13379370/page:47/

https://конверс-резерв.рф/p/340957136-komplekt-dlya-degazaci...

https://deltarezerv.ru/catalog/komplekt-idp-s/

https://go-zaschita.ru/sredstva-obezzarazhivaniya/komplekt-i...

https://specialpurpose.ru/product/degaziruyushchii-paket-por...

https://fireman.club/conspects/tema-8-sanitarnaya-obrabotka-...

Вчера гулял по лесу. Погода была отличная.

Искал грибы рассчитывал набрать груздей или опят, но с ним не повезло. Гуляя по лесу слушая редкое перекликивание птиц, вдыхая сырой воздух и аромат осени я выпал из реальности и потерялся во времени.

Ходить по шуршащей траве, мне нравится, это не по асфальту ноги отбивать, идёшь по упругой растительной подложке и каждый шаг отдается какими то забытыми ощущениями из детства.

Грибов было много. Главное правило грибника не зная гриб не бери его.

Попадались какие то плохо распознаваемые образцы. То ли лисички белого цвета, толи сыроежки нестандартной окраски. Не брал, проходил мимо. Грибник я слабый, знаю несколько грибов, остальные не беру.

На фото ниже, из под листвы смотрит на меня гриб, не взял. Не знаю что это.

Нашёлся гриб прохожий на шампиньон. Оказался червивый.

Вот такая красивая парочка молодых зонтов. Отправились в мое ведро.

А вот это шляпка с зеленоватым отливом выбивается из под травы, скорее всего бледная поганка.

Это старый уже сгнивший груздь. Значит грузди в этом месте бывают, но старые сгнили, а новые не выросли, или их уже срезали впередиидущие грибники.

А вот этот кремовый экземпляр похож на говорушку или рядовку или волнушку, есть ядовитые грибы очень похожие на данный образец.

На пути встретил куст барбариса, сорвал несколько метёлок домой, засушу буду в плов добавлять.

А вот полянка рядовок.

Нашёлся один опёнок.

Груздей нет, опят почти нет.

Но есть вот такое чудо. Гриб в форме цветка.

Дома в интернете, определил название гриба, это звездовик или земляная звезда. В одном источнике написано, что гриб съедобный, а в другом источнике, что гриб не съедобный. Оказалось что данный гриб занесён в Красную книгу.

Ведро потихоньку наполняеться.

Попалась сыроежка обсосанная слизнями.

Чуть пройдя в гущу леса, встретил вот такие крепкие, молодые зонты.

Отправились в мой кузовок.

На фото гриб который обглодали слизни. Наверное был самый вкусный.

Опять наткнулся на подозрительные волнушки.

Не взял, не уверен не обгоняй.

Вот такой красавчик зонт, ждал меня.

Но фото ниже семейка грибов дождевиков или еще их называют Волчий табак.

Нашёл спрятавшиеся в сухой траве, белые грузди, все червивые.

А это гриб маховик, съедобный, упругий, вкусный.

Все найденные грибы я не фотографировал. Погулял в прекрасную погоду часа три по лесу, настроение отличное, впечатлений набрался, грибов нарвал ведро с горкой.

На ужин будет жареная картошка с грибами, завтра на обед грибной суп, и в морозилке поселиться пакет с отваренными грибами на зиму.

Жена любит Зонты, говорит их мыть легко, они чистые, готовить из них легко, нарезать их просто.

Гуляйте по лесу, ходите на рыбалку, бывайте чаще на природе с детьми, передавайте им свои знания и навыки.

Спасибо за прочтение.

Обратили внимание на непривычное ведро?

Это внутренняя колба от армейского термоса, с прикреплённой к ней ручкой.

Рассказ об армейском термосе здесь

Писал я несколько постов про армейские котелки и туристическую посуду. Продолжаю тему

Здравствуйте уважаемые Пикабушники.

Недавно у меня вышел рассказ о противогазе у которого в сумке есть карман для ИПП.

Сегодня расскажу, что такое ИПП и краткую историю его создания.

Сокращение ИПП имеет много значений.

Например часто ошибочно называют ИПП-1 , это Индивидуальный Перевязочный Пакет, как на фото внизу. Хотя есть второе название

ППИ - Пакет Перевязочный Индивидуальный.

Используются оба названия, какой верный я не могу сказать, но у многих людей при слове ИПП возникает ассоциация с перевязочным пакетом.

Поэтому говоря о ИПП надо указывать цифру, если она есть в названии.

Сегодня рассказ про ИПП- Индивидуальный Противохимический Пакет.

ИПП появился в первую мировую войну.

В ночь с 12 на 13 июля в 1917 Германские войска обстреляли позиции англо-французких войск снарядами и минами снаряжёнными новым химическим оружием, которое позже получило название, - Иприт.

В отличии от хлора, это оружие не сильно зависело от направления ветра.

Снаряды и мины были заполнены жидким, маслянистым ОВ (Отравляющим Веществом).

Взрывы снарядов превратили жидкость в мелко дисперсионный туман и пар который опустился на окопы с солдатами.

Туман осел коричневыми, маслянистыми капельками. Попадая на кожу эти капли быстро впитывались и на этом месте появлялись волдыри и когда волдыри рвались, на его месте образовывались незаживающие язвы. Те солдаты, кому ядовитая взвесь попала в глаза ослепли, те кто вдохнул ядовитый туман, получил поражение слизистой оболочки носа, рта, химический ожог лёгких и погибли.

Были солдаты которые укрылись в блиндажах и под капли ядовитого тумана не попали.

Выйдя наружу и приступив к выполнению своих обязанностей, прикасаясь к окружающим предметам и оказывая помощь пострадавшим, здоровые солдаты также получили отравление.

На фото ниже колонна ослепших солдат.

После этой газовой атаки 13-14 июля 1917 года, на месте погибло 87 человек.

Химические ожоги кожи, отравления, потерю зрения и другой ущерб здоровью, получили около 2500 человек. Многие из них позже скончались.

Если на открытую кожу попадало достаточно большое колличество Иприта, то это ОВ растворяло человеческие ткани до костей.

На этих чёрнобелых фотографиях видно волдыри и нарывы на тех участках тела к которым проник Иприт. На фото сверху поражена кожа на лице и шеи.

На фото внизу видно поражено не только лицо и шея, а также пострадали кисти рук и кожа подмышками. Предположу, что данный солдат бежал и отравленный воздух проник под одежду впитавшись в организм через самый тонкий и нежный участок кожи.

Английские и французкие военные и учёные, стали изучать новое химическое оружие, пути его проникновения в организм и способы его нейтрализации.

Оказалось, что даже спустя несколько дней, находиться на территории где применили Иприт, было опасно. Иприт проникал в организм через кожу при контакте с заражёнными предметами. Если солдат присел на траву на которой были капельки иприта, яд впитывался в ткань формы, а затем из ткани проникал в кожу человека.

Иприт накапливался в организме в течении нескольких дней, вызывал рвоту, диарею, кашель, насморк, выводил из строя нервную систему, а также замедлялось воспроизводство лейкоцитов, в итоге солдат сильно заболевал, становился инвалидом, в некоторых случаях умирал. Всё зависело от количества Иприта попавшего в организм.

Иприт также называли Горчичным газом, за его жёлтокоричневый цвет, хотя это не газ, а маслянистая жидкость.

Военные организовали отряды которые занимались очисткой (дегазацией) местности подвергшийся химической атаке, но кроме этого надо было разработать и дать солдатам средство для оказания самопомощи при поражении Ипритом. Чуть позже бойцы получили первые ИПП (Индивидуальный Противохимический Пакет).

Это были мешочки с порошком, таблетки или жидкость в основе которой был гипохлорид кальция, мы знаем этот порошок под названием "хлорка", а жидкость в первых ИПП напоминает знакомую нам "Белизну". Чуть позже были разработаны и другие составы.

При попадании на кожу солдата или на оружие капель иприта, боец доставал свой ИПП, вскрывал его, обрабатывал пораженный участок кожи или вооружение порошком и тем самым нейтрализовал ОВ сохраняя себе здоровье и боеспособность. При контакте ОВ с составом из ИПП, иприт разрушался.

ИПП - 0

В Красной Армии с 1930 года стоял на вооружении ИПП - 0.

К сожалению фотографий не нашел, по собранной информации это была жестяная коробочка внутри которой лежал ватный тампон пропитанный керосином.

ИПП - 1

В 1932-1935 году на вооружение был принят ИПП-1 второе название

ТД-2 - расшифровывается как Тканевый Дегазирующий.

Нейтрализующая жидкость в капсулах, это хлорная известь - Хлорамин. По сравнению с Керосином, Хлорамин эффективней нейтрализовывал Иприт.

В ИПП-2 кроме Хлорамина появились противодымные капсулы.

В то время существовало химическое оружие в виде дыма. Было несколько образцов такие как Адамсит, Кларк-1, Кларк-2.

Противогазный фильтр с этим ядовитым дымом справлялся частично, если дым просачивался в подмасочное пространство противогаза, газ вызывал выделение слизи из носа и слезотечение, кашель.

Для снижения раздражения слизистой оболочки, маленькую коробочку из нитроцеллюлозы вскрывали и её содержимое помещали в маску противогаза или просто вдыхали носом.

Маленькие капсулы назывались противодымными, сокращённо

ПДС - ПротивоДымное Средство.

В ТД-2 противодымный состав был помещён в капсулы изготовленные из нитроцеллюлозы. На практике нитроцеллюлоза показала себя негативно и была заменена на стеклянные ампулы. Этот улучшенный ИПП назвали ИПП-2.

ИПП - 2 или ТД-5.

ИПП 2 размещался в запечатанной картонной коробке.

Для вскрытия нужно было потянуть кончик нитки, тем самым разоравав запечатанную упаковку.

Внутри были ампулы с дегазирующей жидкостью и ампулы с противодымной жидкостью.

Применение ПДС упростилось, стеклянную ампулу которая хранилась упакованной в ткань, нужно было раздавить пальцами, раствор впитывался в ткань и тампон помещали внутрь лицевой маски надетого противогаза.

На фото внизу справа изображены четыре ампулы ПДС.

ИПП-3. Принят на вооружение примерно в 1938 -1939 году.

На фото внизу, большие стеклянные колбы для дегазации кожного покрова, маленькие ампулы это противодымный препарат. Марлевые тампоны от времени испортились и их убрали с колб.

Многие видели на противогазных сумках карманы. Они предназначены для размещения ИПП.

Ниже текст в кавычках, скопирован из статьи

https://forum.enlisted.ru/t/sekretno/143770

"Снятие с вооружения: Пакет оказался не самым практичным в полевых условиях (стеклянные ампулы часто бились внутри металлической коробки). В начале 1941 года из-за выявленных недостатков его заменили на более совершенную модель — ИПП-5 (склянка в марлевом чехле), которая и прошла Великую Отечественную войну."

Другой источник указывает на то, что жидкость в ампулах помимо других компонентов содержала технический спирт. Соответственно солдаты пили этот раствор в надежде получить алкогольное опьянение, но получали отравление, которое чаще всего приводило к смерти. Также свою роль сыграла стоимость изготовления металлического пенала.

Попалась на просторах интернета серия фотографий. По внешнему виду это ИПП - 3, но вместо стеклянных колб, пластиковые. Что это за модель ИПП не знаю. Может кто подскажет?

Источник https://www.google.com/search?q=%D0%B8%D0%BF%D0%BF%20%D0%B8%...

ИПП- 5

Приняли на вооружение в 1941- 1942 годах. Данные в источниках разнятся.

Фото флакона ИПП - 5 выкопанный на местах боёв ВОВ.

Это был плоский пузырёк из толстого стекла, в который помещалось 100 миллилитров жидкости. Флакон был упакован в марлевые салфетки и тряпичный мешочек.

ИПП-6

В 1942 году на вооружение приняли ИПП - 6. Который был выполнен в виде мешочка из плотной ткани, внутри которого был второй мешочек из марли, наполненный дегазирующим порошком.

Подробное описание здесь.

https://habr.com/ru/articles/542600/

На фото ниже реплика.

ИПП-51

Принят на вооружение в 1954 году.

Своими габаритами ИПП - 51 повторяет ИПП - 3 и также подходит для размещении в кармане противогазной сумки.

На фото ниже коробка ИПП- 51. На корпусе инструкция, а в крышке зафиксирован шип.

На фото внизу:

Стеклянных ампул в ИПП - 51 нет, стекло заменили на пластик. В крышку корпуса ИПП-51 встроен шип для прокола колб с нейтрализующим составом.

На фото внизу: пластиковые колбы с обеззараживающими средствами. Для наглядности с них сняли марлевые салфетки.

Создаётся ощущение, что ИПП - 3 и ИПП - 51создавал один и тот же учёный коллектив.

ИПП - 51 как будто повторение ИПП - 3 только с использованием современных материалов.

ИПП-8

ИПП - 8 Представляет из себя герметичную упаковку из плотного целлофана, внутри стеклянный флакон с жидкостью для нейтрализации ОВ, флакон укрыт свёрнутыми тампонами из марли, которые выступают в роли защитного буфера.

Снят с производства.

ИПП-9

ИПП-9 - металлический сосуд цилиндрической формы с завинчивающейся крышкой. При пользовании ИПП 9 крышка надевается на его донную часть. Чтобы увлажнить губку (она здесь вместо ватно-марлевых тампонов), нужно утопить пробойник, которым вскрывается сосуд, до упора и, перевернув ИПП-9, 2-3 раза встряхнуть. Смоченной губкой протереть кожу лица, кистей рук, зараженные участки одежды. После этого вытянуть пробойник из сосуда назад до упора и навинтить крышку. Пакет может быть использован для повторной обработки.

Снят с производства примерно 25 лет назад.

ИПП-10

Алюминиевый флакон, герметично запечатанный.

Для его вскрытия необходимо надеть крышку и с усилием на крышку надавить.

Крышка имеет шип, который прокалывает корпус флакона.

Инструкция по применению написана на корпусе.

Снят с производства примерно 20 лет назад. Бывает попадается на хранении на некоторых складах ГО.

На фото внизу, слева направо: ИПП - 8, ИПП - 10, ИПП - 11, АИ - 2.

Фото прикладываю для наглядного восприятия габаритов ИПП.

ИПП - 11

Герметичная упаковка из металлизированного пластика, внутри размещается салфетка из нетканого материала пропитанная жидким средством.

Производится в России в настоящее время. Стоит на вооружении в армии и подразделениях МЧС.

Размер большой упаковки ИПП -11 135х90х8мм. Масса 40 грамм.

Бывает ИПП -11 чуть меньше, размером упаковки 120 х 90 х 5 мм.

На фото ниже: Инструкция к ИПП - 11.

ИПП - 11 является уникальным средством для нейтрализации Отравляющих Веществ.

Если есть риск попасть в зону поражения Ипритом или Люизитом, ИПП -11 вскрывают и влажной салфеткой которая находится внутри, протирают открытые участки кожи руки, лицо, шею.

На коже образуется защитный слой который держится на коже от 6 до 24 часов.

Если на вас попало ОВ, то повторную обработку надо провести немедленно, в считанные минуты.

Если ОВ попало на оружие, и у вас нет ИДПС - 2 то оружие надо протереть салфеткой ИПП - 11.

В противогазной сумке, должно лежать не меньше четырёх пакетов ИПП -11.

ИПП - 11 нейтрализует все известные ОВ кожнонарывного действия.

Жидкость в ИПП - 11 называется «Ланглик».

Состав рецептуры Ланглик

• Азотнокислый лантан 6-водный 5,6 ±0,5

• Триэтиленгликоль 65,5 ±1,5

• Этилкарбитол 25±1

• Гидроксид натрия 0,8±0,1

• Вода 2,5 ±0,5

Разработал уникальное действующее вещество содержащееся в ИПП - 11 ФГУП «ГОСНИИОХТ», совместно со специалистами Министерства обороны РФ.

Ученые заметили, что противохимический состав обладает мощнейшим ранозаживляющим, бактерицидным и регенерирующим действием.

Раствор обладает мощным дезинфицирующим свойством.

ИПП - 11 любят туристы, охотники, выживальщики и берут с собой на природу, он легкий и компактный.

ИПП - 11 можно использовать:

- для обработки неглубоких ран, ссадин, царапин и мозолей;

- при ожоге как стерильную салфетку;

- обеззараживать кожу вокруг глубоких ран и порезов;

- обработать укусы насекомых ;

- если заболело ухо, например отит, можно из части салфетки сделать турунду и вставить в больное ухо. Не вылечит, но боль снимет. Оставшуюся часть салфетки аккуратно запечатать в упаковку и использовать в следующий раз;

- ИПП - 11 снимет зуд кожи при псориазе;

- облегчит страдания при солнечных ожогах.

Если против вас применили газовый баллончик, то ИПП - 11 поможет быстро снять боль и устранит жжение кожи.

На основе того же активного комплекса лантана (зарегистрированного как «Гликолан») был создан крем и раствор для лечения бытовых ожогов, ран и обморожений.

Эплан» — это гражданская (конверсионная) модификация той же самой военной разработки ИПП- 11.

В карман в сумке противогаза в который помещается ИПП - 10, вполне свободно размещается несколько штук ИПП - 11.

На фото ниже: в кармане противогазной сумке свободно помещается ИПП - 11 размером 8х120 мм.

В конце рассказа давайте вспомним ИПП - 0, он выглядел как коробочка внутри которой ватный тампон пропитанный керосином.

Прошло почти 100 лет и колесо истории сделало оборот. Сейчас на вооружении стоит ИПП - 11.

Это прочная компактная упаковка из металлизированного полиэтилена, внутри которой салфетка из нетканого материала, пропитанная жидкостью Ланглика.

Всё поменялось, но суть осталась прежней. Открыл упаковку, извлёк смоченный тампон протёр открытые участки кожи.

Просто, быстро, эффективно.

Спасибо за прочтение.

Данный рассказ написан в лёгкой, ознакомительной форме.

Использовать мой рассказ как техническую инструкцию нельзя, так как я не указывал точные цифры.

P.S. Если я где то ошибся, сообщите в комментариях сразу, что бы я мог успеть исправить. Заранее спасибо.

Если хотите узнать про другое снаряжение службы ГО и МЧС, задавайте вопросы.

Или полистайте мой ра на Пикабу

Информация для статьи взята из разных источников. Ссылки ниже.

https://иванов-ам.рф/obzh_kabinet/umb/siz_med_2.html

https://tov-sergeant.livejournal.com/39967.html

https://www.vrt.be/vrtnws/en/2017/07/16/a_sad_anniversary100...

http://livinghistory.ru/topic/111869individualnyi-protivokhi...

https://ru.ruwiki.ru/wiki/ИПП-11?utm_referrer=https%3A%2F%2F...

https://www.frontmedal.com/catalog/rossijskaja-imperija-i-ss...

https://habr.com/ru/articles/542600/

https://www.google.com/search?q=%D0%B8%D0%BD%D0%B4%D0%B8%D0%...

Донаты приветствуются.

Здравствуйте уважаемые Пикабушники, сегодня я получил посылку с купленными противогазами.

О них вам и расскажу.

На окраине города в котором я живу, работает химическое предприятие.

В настоящее время на улицах города регулярно звучит сигнал воздушной опасности, а я проживаю в нескольких километрах от химического завода. Если на заводе произойдёт авария и направление ветра будет в сторону жилого района, то мы попадаем в зону поражения АХОВ.

Принял решение приобрести на всю семью противогазы с панорамной маской и фильтром нейтрализующим аммиак.

Изучил тему промышленных противогазов.

Промышленные противогазы от гражданских и военных отличаются наличием полнолицевой маски и комплектуются фильтрами для защиты от конкретных химических веществ которые применяются на данном производстве.

Может для кого то будет открытием, но противогазные фильтры разные. Есть фильтры которые очищают вдыхаемый воздух от одного конкретного газа, а есть которые очищают от группы нескольких разных газов.

Поэтому иметь противогаз не обозначает, что вы защищены от всех типов АХОВ.

ФПК - Фильтрующе-Поглащающая Коробка

АХОВ -Аварийно Химически Опасные Вещества.

Фильтр маркируются соответствующими цветами и обозначениями, которые указывают газы и химические соединения которые он нейтрализует.

На фото ниже: наглядный пример какие бывают фильтры для противогаза. Картинка скачена с интернета.

На таблице ниже указана расшифровка значений написанных на (ФПК) фильтрующе-поглащающей коробке.

У каждого фильтра есть определённое время защитного действия.

Например фильтр который идёт в комплекте с противогазом УЗС ВК ЭКРАН, очищает вдыхаемый воздух максимум 4 часа, после чего требуется замена фильтра.

У меня дома есть противогазы ГП - 7 и ПМК- 3, НО !!! Эти противогазы не защищают от Аммиака!!!!!!

А аммиак применяется на химическом заводе расположенном недалеко от моего места проживания.

Фото с интернета: ПМК - 3

Рассмотрим противогаз УЗС ВК ЭКРАН подробнее.

На фото ниже: новый противогаз в сумке. Сумка яркого цвета, что бы быстро найти её при необходимости.

На фотографии ниже: открытая сумка с противогазом.

Вид на противогазную сумку с торца. На сумке есть карманчик для укладки поясного ремня.

Сзади-сбоку, расположено полукольцо для фиксации поясного ремешка.

На фото: Из кармана извлёк поясной ремень и привязал его за полукольцо. Вот так ремешок обхватывает вашу талию, что бы противогазная сумка не болталась во время передвижения.

На фото: ремешок завязывается за полукольцо на "бантик" с одной петлёй.

На фото: Вид пустой сумки.

В сумке есть отдел для ФПК (Фильтрующе-поглащающая Коробка).

Фильтры бывают разные, маленькие для размещения на маске и большие. Большие ФПК носить на маске невозможно, своим весом и габаритом фильтр будет стягивать маску с лица.

Для больших фильтров предусмотрена возможность переноски их в сумке и соединение фильтра с маской происходит при помощи гофрированной трубки.

Чтобы иметь возможность свободно дышать, дно сумки прорезали сделав отверстие.

На фото ниже: На штатном месте размещён фильтр, к нему подключена гофрированная трубка.

Вот так выглядит дно сумки, когда внутри располагается фильтр. Видно нижнюю часть фильтра и его резиновую заглушку.

Помимо отдела для фильтра, есть карман для нескольких штук ИПП -11

На фото ниже: в кармане размещён ИПП - 10.

ИПП- 10 снят с производства, но ещё храниться на некоторых складах.

Рассказ об ИПП будет в следующий раз.

Помимо фильтра и гофрированного шланга, в сумке находится лицевая маска.

На фото: маска в заводской упаковке.

Маска МАГ - 3, имеет большое панорамное стекло выполненное из поликарбоната.

Стекло является несущей конструкцией к которой прикреплены остальные элементы маски.

Обзорность маски МАГ - 3 80%, к примеру у противогаза ПМК - 3 обзорность 70%, а у противогаза ГП - 7 60%.

Данная маска относиться к гражданским противогазам промышленного назначения и имеет высший, - 3 класс защиты.

Маска относительно большая и тяжёлая - 700 грамм.

Её задача, обеспечить максимальную защиту и обзорность.

Некоторые ошибочно называют противогазы укомплектованные маской МАГ, противогазом МАГ. Это не совсем верно. Маска МАГ может быть использована в разных противогазах имеющих разных производителей и разные названия.

На маске размещено два резьбовых разъёма для присоединения фильтров слева и справа.

На фото: вид маски изнутри.

В центре видно подмасочник, этот элемент преграждает попадание на стекло влажного выдоха тем самым защищает стекло от запотевания.

Также по центру маски находится клапан выдоха и мембрана для переговоров.

В нижней части маски установлен шильдик завода изготовителя. На нём написано, что маска 3-й категории защиты и предназначена для работы в аварийной ситуации. Символ МЧС говорит о том, что данная маска прошла сертификацию допущена для работы в структуре МЧС и выдержит нагрузки при работе в тяжёлых условиях.

Маска держится на голове за счёт пяти резиновых ремней.

На фото: примерно так ремни размещаются на затылке.

Для того что бы надеть противогаз с маской МАГ - 3 надо:

- убрать волосы;

- ремни на маске должны быть расслаблены;

- надеваем маску на голову и затягиваем ремни начиная с подбородочных, в стороны и назад;

Сначала можно придерживать одной рукой маску, а второй подтягивать ремни по одному. После недолгих тренировок, вы сможете затягивать ремни одновременно двумя руками, а маску будете поджимать подбородком к груди.

- затягиваем височные ремни в стороны и назад;

- и подтягиваем ремень на голове.

Сильно ремни тянуть не нужно, до легкого сопротивления.

- поправляем маску на голове

Маска не должна сильно давить на лицо и создавать дискомфорт.

Для проверки герметичности перекрываем ладонью отверстие в фильтре и пытаемся сделать вдох, если вдох сделать не получилось маска надета герметично.

Что делать если затянули сильно? Надо слегка расслабить ремни и подтянуть повторно, добившись герметичного прилегания и отсутствия неприятных ощущений.

Для того, чтобы расслабить ремни надо нажать вперёд на выступ, который находится на узле фиксирующем ремень.

Что бы снять противогаз, надо расслабить все ремни, способом описанным выше и снять маску вверх и вперед.

Маска выполнена в одном размере, и благодаря регулируемым ремням, и двойному обтюратору, подходит любому взрослому человеку и некоторым крупным подросткам.

На фото ниже: вот так выглядит противогаз УЗС ВК ЭКРАН когда фильтр размещён в противогазной сумке и соединён с маской гофрированной трубкой.

Немного ТТХ

Вес маски МАГ - 3 ............700 грамм.

Вес фильтра ВС - 320........350 грамм.

Вес комплекта в сумке..1400 грамм.

Размер противогазной сумки

30см. Х 12см. Х 20см.

Фильтр ВК 320 относится к малогабаритным и имеет Класс эффективности фильтрации газов и паров по маркам А, В, Е, К - 1 (низкая эффективность).

Класс эффективности фильтрации аэрозолей - Р 3 (высокая эффективность).

В составе фильтрующего противогаза обеспечивает защиту от веществ (групп веществ): органических газов и паров с температурой кипения свыше 65°С, неорганических газов и паров (за исключением оксида углерода), диоксида серы и других кислых газов и паров, аммиака и его органических производных.

Гарантийный срок хранения 13,5 лет.

Производит данный противогаз Объединение Зелинский групп.

Скриншоты цены с официального сайта.

Если вам интересна тема защиты органов дыхания, рекомендую на Ютубе или в ВК посмотреть канал SamhainsGasMasks.

Также можете полистать мой раздел "Защита органов дыхания".

Если у вас тоже химзавод под боком, повторять за мной и покупать дорогой противогаз не обязательно.

Есть вариант дешевле. Надо узнать какие фильтры на противогазах на вашем химическом заводе.

Купить такие же фильтры, или комбинированный где есть защита от АХОВ применяемом на вашем заводе. Купить на авито противогаз ГП-7 за 500 рублей, и к нему в сумку положить новый фильтр, который вы в случае аварии присоедините к противогазу. Фильтр храниться отдельно от противогаза с закрытыми заглушками.

На фото картинка из Авито, так выглядит относительно современный, снятый с дежурства противогаз. Отличия треугольные стёкла и резиновые ремни на затылок. Противогаз ГП-7, он же ПМК-2

Порошок внутри ФПК гигроскопичный, если фильтр будет открытый, то порошок впитает в себя влагу из окружающего воздуха.

Через такой увлажнённый фильтр дышать станет намного труднее.

Девиз всего этого рассказа

"Лучше перебздеть, чем не добздеть!"

Спасибо за прочтение

Здравствуйте уважаемые Пикабушники.

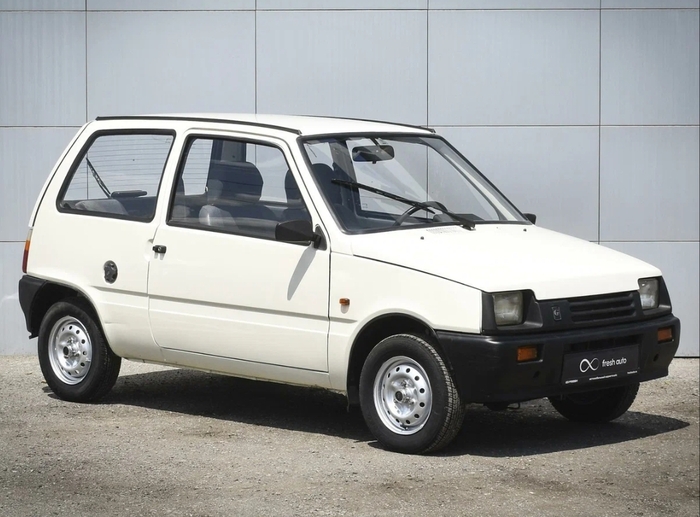

Заправил как то месяц назад свою Окушку. Еду, чувствую в машине стоит плотный запах бензина и не выветривается. По прибытии осмотрел бензонасос, поднял в салоне коврики, прощупал и понюхал пол где проходит бензопровод. Ничего не нашёл. Поехал на станцию на подъёмник. Автослесарь осмотрел днище машины, проверил бензобак и нашёл каплю бензина на шланге который соединяет заливную горловину и бензобак. К бензобаку идёт два шланга, один для бензина, второй для воздуха. Решил поменять оба. Некоторое время ушло на поиск запчастей для Оки и в назначенный час я поехал к мастеру менять шланги идущие к бензобаку.

Возможная причина запаха и утечки, это микротрещины на резиновом шланге. Заодно надо установить в резиновую трубу устройство "Антислив". Времена нынче тяжёлые и о защите топлива надо подумать заранее.

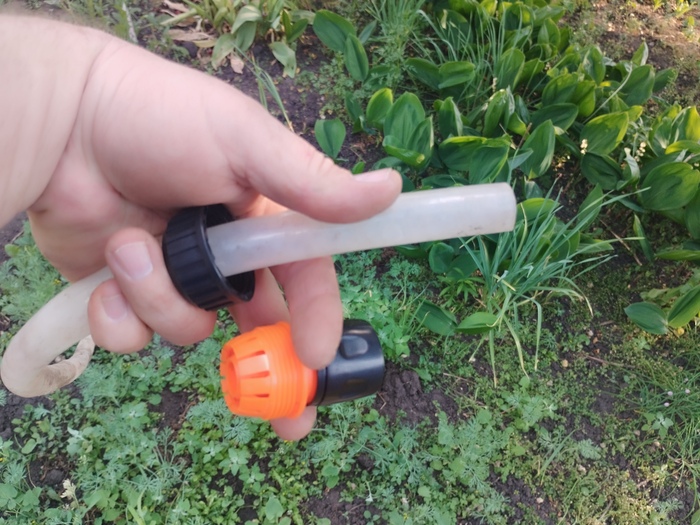

Устройство имеет с одной стороны углубление, именно этим углублением надо направить в сторону заправочного пистолета.

Вставляется антислив в трубу плотно, хомуты не нужны. Разместить его надо выше уровня топлива, чуть ниже середины шланга.

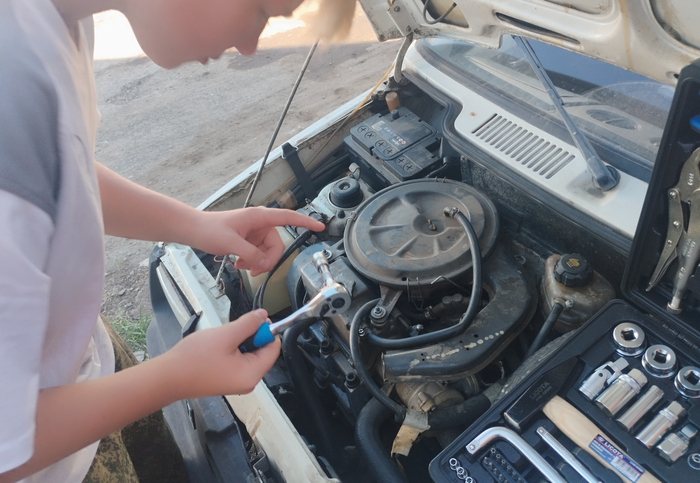

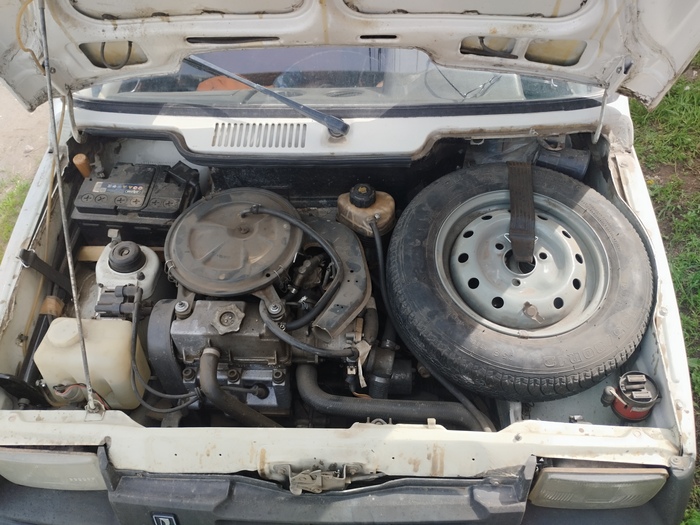

Вот так постепенно с помощью специалистов устраняю неисправности в ОКЕ, машина планомерно приходит в надлежащее состояние. Напомню, я купил Оку 1994 года выпуска, сделанную на ВАЗе. Владельцев у этой машины было несколько и достойного ухода машина не видела. Самое большое дело сделал первый хозяин машины, он сразу после покупки , провёл антикоррозийную обработку. Именно поэтому машина до сих пор жива.

Спасибо вам за прочтение.

Здравствуйте уважаемые Пикабушники, продолжаю рассказывать о своей подработке.

Описываемые события произошли в середине июля.

Обратился ко мне старый клиент с вопросом, могу ли я заменить электропроводку в дачном доме?

Я ответил , что у меня нет опыта грамотно соединять провода в электромонтажной коробке, но у меня есть друг по специальности электрик и вместе с ним нам по силам любой монтаж.

В назначенный день я приехал на дачу. Мы с хозяином обсудили где будут светильники и выключатели, сколько нужно розеток, измерили комнаты, посчитали сколько метров провода надо купить, также обсудили и другие вопросы. Одним из вопросов был насколько необходимо устанавливать стабилизатор напряжения. Хозяин ранее рассказал, что на даче постоянно происходит падение эл.напряжения, отчего гаснут светодиодные светильники, и в доме становиться темно.

От покупки и установки стабилизатора напряжения заказчик отказался, так как это устройство стоит в районе 20000 рублей и это показалось для дачи дорого.

На фото: один из вариантов стабилизатора, есть варианты дешевле.

Решить проблему отключения света решили переходом на лампы накаливания.

Пропуская подробности скажу, что за работу мы с другом - электриком взялись.

Ценник на котором мы сторговались, был низкий, но сидеть без работы в ожидании супер заказа не приходится. Люди беднеют, - высокооплачиваемой работы нет, поэтому берёмся за то что есть.

Домик состоял из 4-х помещений, уличная терраса, кухня, жилая комната на первом этаже, спальня на втором этаже.

Размер дома по наружке 6х4 метра, внутренний размер 5.5х3.5 м., плюс терраса 3х4м.

Нам вручили ключи от дачи и разрешили на ней жить, во время проведения работ.

Изучаем старую проводку. Электросчётчик вместе с автоматами раньше стоял на втором этаже, пользоваться им было неудобно, далеко от входа и лестница на второй этаж была крутой и опасной.

Поэтому автоматы переносим на первый этаж, а новый счётчик местные электрики уже установили на столб электропередачи.

Стены на втором этаже сделаны из фанеры, которую закрепили к стропилам крыши, то есть стена горючая.

Поэтому прокладка наружной проводки должна проводиться медным проводом в двойной изоляции, с изоляцией выполненной из материала который не распространяет горение, а при горении от постороннего источника огня выделяет мало дыма например ВВГнг(А)-LS.

https://www.youtube.com/watch?v=S0PBRC3pcNo

Прокладка кабеля по горючей поверхности может быть проведена четырьмя способами, витой провод на изоляторах,

Фото ниже: модные провода и выключатели для наружной проводки

кабельканал,

На фото внизу образцы кабельканала

гофрированная пластиковая труба, гладкая пластиковая труба, металлическая труба.

Мы работаем с кабельканалом, такой вариант выбрал хозяин.

Провода и остальные компоненты куплены.

Работу начали от точки входа кабеля в дом. Просверлили стену на улицу где расположены изоляторы и ввод в дом, вставили кусок трубки в отверстие, вывели концы силового провода. Силовой провод который мы используем это ВВГнг(А)-LS медь 10мм², его пропускная способность 70А, 15.4 кВт

Хозяин дачи планирует сделать на кухне кафельный пол с электроподогревом, и заострил внимание, что проводка должа выдержать серьёзную нагрузку, поэтому сечение кабеля взяли с запасом.

С улицы к дому подключен алюминиевый СИП 16мм². Его пропускная способность 60 А13.2 кВт

Прокладываем магистральный кабель к месту где будет стоять новый щиток.

В это время старая проводка работает, электроинструмент подключен, освещение присутствует. В этом была задумка, делать параллельную электропроводку, а когда она будет готова, приедет местный электрик, подключит новую систему к СИП и обесточит старую.

Щиток решил сделать у входной двери, удобно обесточить дом при выходе, и включить электричество при входе в дом, а если автомат защиты сработает, то щиток у входной двери легко найти.

После установки электрощитка, новые провода стали разбегаться от него по своим местам.

Днём работа шла медленно, было жарко и душно, периодически ходили в душ смыть пот и остыть, посидеть в прохладе на террасе. Ближе к вечеру жара спала и производительность выросла.

Первый день работы был на втором этаже и в помещении кухни. Кухня вроде маленькая, но проводов и электроточек оказалось много.

Отдельная электролиния для водонагревателя 2,5мм², отдельная линия для розеток на кухне 4мм², для элетроплитки, электро чайника и микроволновки. Отдельные провода на террасу свет и розетка. Розетка на террасе тоже рассчитана для серьёзных нагрузок, провод к ней подходит 4мм², розетка 16 ампер, предусматривается подключение сварочного аппарата или бетономешалки.

Днём позвонил хозяин и попросил, сделать освещение на улице, что бы в тёмное время суток он ходил в душ или в туалет по освещённой тропинке. Эту дополнительную работу согласовали за дополнительную плату.

Поэтому на кухне было установлено три выключателя. Один для освещения кухни, второй для освещения террасы, третий для освещения дорожки в туалет.

Второй день на даче, мы продолжили работать на кухне.

Для дачного дома, хозяин выбрал полугерметичные светильники, и простые лампочки накаливания. Светильники с резиновым уплотнителем, не боятся сырости, их легко мыть от мух, дают ровный свет во все стороны, отличный вариант для помещений с низким потолком. Ко всему прочему, на дачной линии электропередачи постоянно происходят провалы напряжения и светодиодные лампочки гаснут, лампы накаливания при падении мощности сети будут светить хуже, но будут работать. Основная причина в выборе именно этих светильников, это их практичность.

Работу с электриком мы разделили, я прокладываю кабельканал, монтирую розетки и выключатели, распаечные коробки, а специалист идёт за мной следом прокладывает провода и подключает их, затем я возвращаюсь и подгоняю по месту крышки кабель канала и закрываю их.

Для временной фиксации проводов в кабельканале, используются отрезки от крышек кабельканала шириной пару сантиметров.

На фото, ящик с розетками.

Фронт работ постепенно расширялся, от кухни во все стороны.

Хозяин дачи человек небогатый, но грамотный и дальновидный, заменить проводку решил очень вовремя.

При демонтаже старых розеток обнаружили почерневшую от перегрузки проводку. До пожара осталось чуть-чуть.

На фото ниже, кусок старой скрутки медного провода с алюминиевым.

Прямое (напрямую) соединение медных и алюминиевых проводов категорически запрещено из-за электрохимической коррозии (гальванической пары), которая приводит к нагреву и пожару. Это записано в ПУЭ (Правила устройства электроустановок) и ГОСТ 10434-82. [1, 2, 3]

Скрутка проводов запрещена Согласно пункту 2.1.21 Правил устройства электроустановок (ПУЭ),

Вот такие опасные распределительные коробки установлены по всему дому.

К ним подходят медные и алюминиевые провода. Если кто не в курсе, это соединительные модули для телефонных проводов или систем сигнализации в СССР.

Этот дачный дом построен в начале 90-х годов. Стройматериалы в магазинах практически не продавали, всё надо было "достать".

"Достать"- это найти человека у которого есть доступ к нужным материалам, договориться с ним, он с работы для вас "принесёт", а вы у него купите. Достать то, что нужно было тяжело, поэтому строили не из того, что надо, а из того, что "достали".

Вот так выглядит старый щиток после переноса электросчётчика.

Работа продолжалась, второй день подходил к концу.

Монтаж на кухне шёл к завершению, осталось пропаять провода в распределительной коробке. Электрик профи, делает свою работу согласно требованиям ПУЭ.

На фото ниже: электрик паяет скрутки.

Подключив новый эл.щиток через временный провод, от рабочей розетки, электрик обеспечил нас светом на кухне, так как старый свет был уже демонтирован.

Следующие фотографии сделаны в конце третьего дня.

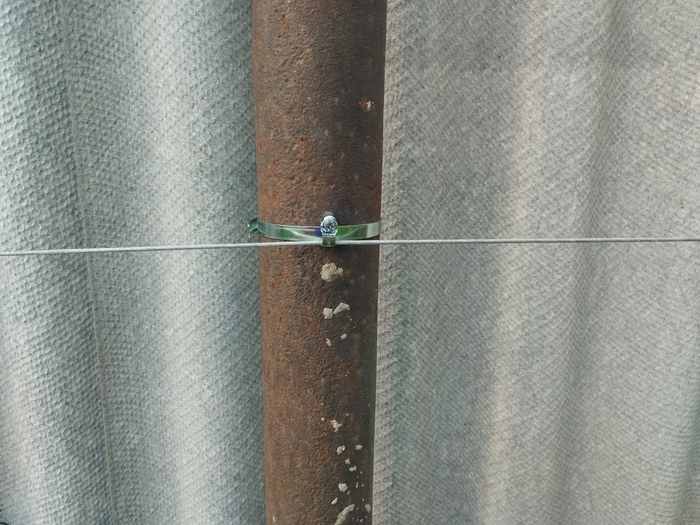

Весь день ушёл на монтаж воздушной линии электропередачи от дома к санблоку и туалету. Утром поездка в магазин заняла пару часов, затем, затягивали провода в гофрированную трубу устойчивую к ультрофиолету, натягивали стальной тросик, закрепляли мачту на которую пришёл провод. Работы было много, даже фотографировать было некогда.

Электрощиток постепенно наполнялся проводами и автоматами.

На фото ниже: Свес кровли санблока, мачта на которой закреплена воздушная линия, провода спускаются вниз в установленную распределительную коробку.

Когда стемнело, перешли работать в дом. К этому времени в жилой комнате на первом этаже уже было смонтирована линия кабельканала на несколько эл.точек. Электрик занялся укладкой проводов, а я продолжил работу с кабельканалом, розетками и выключателями.

Третий день закончился. В предварительных планах мы должны были к этому сроку закончить работу в домике, но план мы не выполнили, так как весь день работали на улице монтируя провода для уличного освещения.

Четвёртый день начался с утреннего телефонного звонка. Звонил хозяин дачи, спрашивал о ходе работ, о возникших трудностях. Работа шла, из трудностей была изматывающая жара. Сегодня по плану был последний день работы, осталось закончить проводку в жилой комнате на первом этаже, установить светильник и ещё одну розетку, сделать проводку в комнате на втором этаже, установить светильник в туалете и на этом всё.

Это на весь день работы и вечером мы уезжаем. Правда возникает одна нестыковка, так как мы по потолку прокладываем кабельканал по тому самому месту где проходит старая проводка и её приходится удалять, то после того как мы закончим, в доме не будет света. Об этом я сообщил хозяину и посоветовал ему вызвать местного электрика для подключения дома к линии электропередач.

Хозяин спросил сможет ли мой друг электрик сам подключит дом к СИПу, мой друг сказал, что сможет сделать эту работу, но попросил доплатить и предоставить высокую лестницу.

Хозяин ответил, что будет обзванивать соседей в поиске лестницы.

Позавтракав, мы продолжили работать.

На фото внизу. Вот так смонтировали проводку в комнате на 2-м этаже.

Демонтировали старый электрощит по просьбе хозяина дачи.

Снова позвонил владелец, он договорился насчёт лестницы, и нам нужно за ней сходить к соседу который жил недалеко.

Фронт работы перешёл на улицу.

За лестницей надо было сходить, установить её надёжно и безопасно, лестница была старая и шаткая, после подключения проводов лестницу отнести назад, соседу. Больше часа ушло историю с лестницей и на подключение дома к СИПу.

(СИП - Самонесущий Изолированный Провод. Этими проводами проводят воздушные линии электропередач и именно такими проводами производят подключение домов.)

Высота подключения была около 5 метров над землёй, но профессиональный электрик справился, хотя эта работа и отняла достаточно много времени.

Мы спешили, так как было желание сегодня завершить, но ещё оставалось много недоделанных мелочей.

На фото освещение в жилой комнате 1-го этажа.

На фото освещение на кухне.

Освещение на террасе состоит из двух светильников, один включается от клавиши "свет на террасе", второй светильник включается от клавиши "свет на улице".

Клавиша "свет на улице" включает четыре светильника, на террасе, на санблоке, на туалете и внутри туалета. Все эти светильники были по пути следования из дома в туалет и обратно.

Водонагреватель с персональной розеткой 16А с заземлением. И светильник над рабочей зоной.

На фото ниже. Данный светильник привёз хозяин дачи, по его просьбе светильник установлен в дачном туалете.

На фото щиток с автоматами рядом с входной дверью на удобной высоте.

Немного технической информации для любителей конкретики.

В Щитке первым установлен пустой автомат, что бы закрыть проём. Следом идёт дифавтомат С 25 остальная группа автоматов защиты после него.

Автомат С 20 - на силовые розетки.

Автомат С 20 - для душевой где размещается электрический водонагреватель, стиральная машинка, несколько лампочек и розетка. Розетка является точкой подключения к электричеству на другой стороне дачного участка. В неё могут быть подключены такие потребители как бетономешалка, газонокосилка, деревообрабатывающий станок.

Автомат С 16 - на розетки 1 этаж

Автомат С 16 - на розетки 2 этаж

Автомат С 10 - освещение.

От ввода в дом до электрощита идёт медный кабель 10 мм².

К розеткам предназначенных для больших нагрузок идёт кабель 4 мм².

На остальные розетки идёт кабель 2,5 мм².

Для освещение проложен медный кабель 1.5 мм².

Розетки установлены двойные, 16А с заземлением.

Провода и остальные комплектующие были куплены на сумму чуть больше 50-ти тысяч рублей.

Уехать вечером не получилось по трём причинам, доделка мелочей заняла много времени, хозяин дачи попросил его дождаться, так как он только завтра вернётся в город из поездки. Владелец хотел принять объект, если найдёт недостатки, что бы их сразу устранили на месте и рассчитаться за проделанную работу. Третья причина это дефицит бензина. Кататься на машине домой и обратно на дачу, было нецелесообразно, бензин дорогой и найти его проблемно, продукты питания у нас были.

Мы остались ещё на одну ночь. Мой друг электрик был не в настроении, он был недоволен, что долго работали и то, что планировалось сделать за 3 дня превратилось в 5, хотя оплата немного выросла.

На следующий день приехал хозяин дачи с женой. Всё осмотрел, недостатки не выявил, остался доволен. Жене больше всего понравилось освещение улицы. Рассчитался как договорились. Я сказал владельцу дачи, что электромонтаж новой проводки не окончен пока не сделано и не подключено хорошее заземление.

Провод заземления в щитке подключен, в розетках подключен, конец выведен на улицу. Осталось только закопать заземляющий контур или забить штырь заземления и соединитель его с жёлто-зелёным проводом.

На что он ответил, что это будет чуть позже, так как надо накопить деньги.

Подводя итог рассказу, немного пробегусь по ценам: стоимость материала, плюс оплата проделанной работы, плюс будущая покупка штыревого оцинкованного заземления, и оплата монтажа заземления, всё вместе стоит чуть меньше 100 тысяч рублей.

Вроде кажется дорого, но когда дачный дом сгорит, восстановить его будет намного дороже.

И на последок совет, не покупайте электроматериалы в Леруа.

Кабель покупайте обязательно с надписью ГОСТ.

Желаю вам, уважаемый читатель всего наилучшего.

P.S. Прошло больше десяти часов после публикации этого поста.

Прочитал ваши комментарии, спасибо вам за поддержку. Отвечаю на вопрос "Зачем такой большой диаметр проводов и откуда я это взял?"

Я молодой пенсионер, 30 лет я отработал пожарным. Последние десять лет я работал в пожарной части расположенной на окраине города. В нашем районе выезда было несколько дачных посёлков, несколько деревень и небольшой старый район города.

Осенние холода это всплеск количества пожаров в жилых домах. Горят двускатные крыши пятиэтажных домов, горят дачные домики, горят коттеджи. Когда становиться совсем холодно последние дачники уезжают домой, в много квартирных домах включают отопление и колличество пожаров и смертей сокращается. Сколько стоит электрообогреватель летом, а осенью?

Причина осенних пожаров и смертей кроется в том, что в каждой комнате, в каждой квартире включают электрообогреватели что бы согреться. Старая алюминиевая проводка смонтированная в 70-80 годы не выдерживает нагрузку, изоляция от нагрева плавиться, оголённые провода замыкаются и происходит пожар. У вас дорогие читатели какое сечение проводов в розетке в которую вы осенью вставите обогреватель?

Кто из вас выносил из дыма детей которые потеряли во сне сознание?

Кто тушил двускатную деревянную крышу в пяти подъездном пятиэтажном доме? По чердаку шла проводка и она подожгла деревянные стропила и балки.

В последние десятилетия электроприборов в квартирах стало намного больше, нагрузка на электросеть увеличилась десятикратно. Если вы купили квартиру на вторичке в старом советском доме, первым делом меняйте проводку.

А какое сечение проводов выбрать спросите в гугле, примерно так "ОК гугл Какое сечение проводов проложить в местном домене?". И посмотрите, что он скажет.
