Ремонт Nintendo New 3DS Внешне консоль выглядит как новая, но не будем судить по оболочке. Стоит только взять её в руки и разложить, как сразу становится понятно: это китайский корпус, ужасный и кривой. Сборка такого обычно не обходится без «напильника». Но корпус сейчас не так интересен. Главный вопрос: почему консоль не включается и никак не реагирует на кнопку питания? Нет даже световой индикации. После вскрытия сразу бросаются в глаза китайские наклейки. Это было ожидаемо - мы имеем дело с так называемым «рефом»(восстановленая) из г и палок). Китаец берет плату, тяп-ляп её восстанавливает, собирает всё это в дешевый корпус, ставит дисплеи сомнительного качества - и в продакшн (на AliExpress). Мой совет: ни в коем случае не покупайте консоли там! На Али нет хороших устройств по адекватной цене. Лучше заказать через посредников из Японии - пусть она будет потертая, но, как правило, такие консоли работают отлично, и ими приятно пользоваться в родном корпусе. Диагностика материнской платы На плате с кнопками присутствует предохранитель и DC/DC-преобразователь. Обычно они сгорают при переполюсовке аккумулятора. Казалось бы, как можно вставить аккумулятор задом наперед? Легко! Пользователи сами разбирают консоль и пытаются подключить АКБ без задней крышки, не соблюдая полярность. Проверив предохранитель и микросхему, я понял, что это не наш случай. Питание с разъема уходит на основную плату. Лабораторный блок показывает очень низкое потребление при включении, но статичное около 0.025А. Хоть это и мало, это не норма. Будем проверять микросхемы и обвязку по питанию. Поиск неисправности После изучения платы было обнаружено много паяных или «прогретых» микросхем (точнее, всех в BGA-корпусе).
Часть элементов отсутствует, поврежден коннектор подсветки, а разъем дисплея имеет следы коррозии. Отсутствующие резисторы и конденсаторы сами по себе не могли дать такую неисправность. Первым делом нужно было убедиться в надежности контакта BGA-чипов. Я снял все микросхемы, очистил посадочные места, отреболлил старые чипы и посадил их обратно, чтобы исключить плохую пайку.
Результата это не дало, но теперь я был уверен, что дело не в контактах. Далее, проверяя обвязку одной из микросхем, я зацепился за сопротивление 0 Ом- полное короткое замыкание. Можно было бы подать туда напряжение и посмотреть, что греется, но не в этом случае: в норме там должно быть 0.5 Ом. Решение проблемы Один контакт резистора идет на обратную сторону к конденсатору, а с него на диод и микросхему Mitsumi 3551.
Так как отдельно таких чипов в продаже нет, взял донора. Но сперва проверил сопротивление на линии, чтобы не сжечь новую деталь. Все в норме. Ставлю, проверяю и... есть реакция! Светодиод загорается и гаснет. Это уже результат. Теперь возвращаемся к недостающим резисторам, конденсаторам и двум коннекторам.
Интересный момент: вместо одного из резисторов кто-то поставил перемычку. Гениально! Я бы понял, если бы там было нулевое сопротивление по схеме, но не здесь. После замены всех компонентов консоль всё равно не включалась, но нижний экран начал моргать. Верхний при этом молчал. Значит, шлейф подсветки и динамиков либо бракованный, либо его повредили при установке. К счастью, у меня был новый- меняем! Итог После всех манипуляций, на пятый раз, пробую включить — и наконец-то полноценный запуск! А консоль-то оказалась японского региона, вот это поворот. Обычно «рефы» продают американского региона (USA), иногда прошитые под наш.
Беда в том, что количество неисправностей и затраты на ремонт сопоставимы с ценой самой консоли на Али. Подведем итоги: не покупайте восстановленные Nintendo 3DS из Китая. Скорее всего, она придет рабочей, но неизвестно, насколько качественно там восстановлена плата, а корпус будет сплошным разочарованием.
Не знаю, насколько девочка в теме, но надеюсь это не её движок попался нам на производстве.
Говорят, проработал несколько секунд, после чего на частотнике сработала защита
Вот тут явно криминал, почернело, поплавилось,
Следы контакта ротора со статором, причём при вращении вручную намека на это не было.
Зазор, кстати, показался мне довольно малым, не замерял, но примерно 0,5 мм.
Ну и вишенка, когда уже расцепляли обмотки, потянули за наконечники, они просто слезли с жил, по фото видно, что опрессовывали их похоже пассатижами )) То есть если бы даже движок нормально запустился, через время это слабое место дало бы о себе знать
В очередной раз хотел выложить работу от студии AMWatch по репассажу механизма vsf 3235 и установки комплекта стекла от ambur moscow watch(стекло+тефлон). Все проведено качественно без слизанных щлицов и поцарапаных деталей механизма.

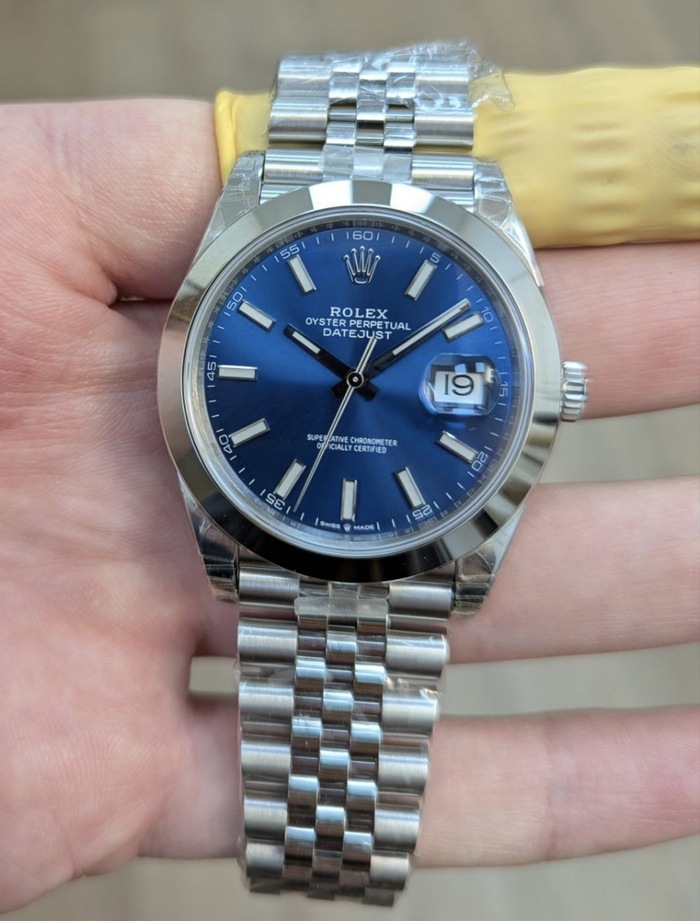

Вот такие пришли часы

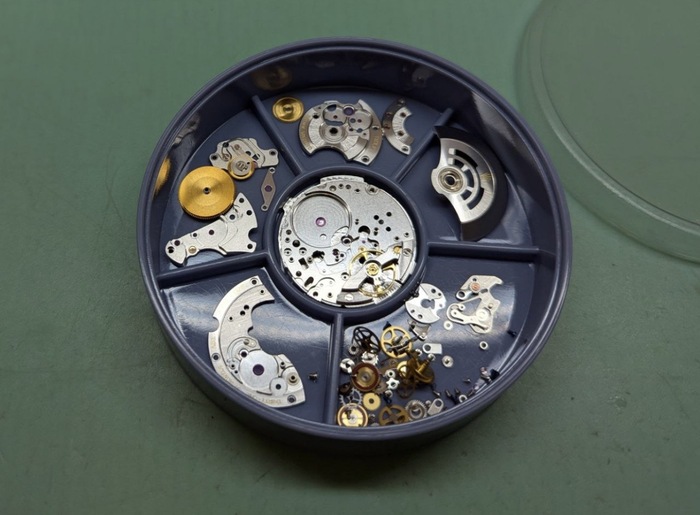

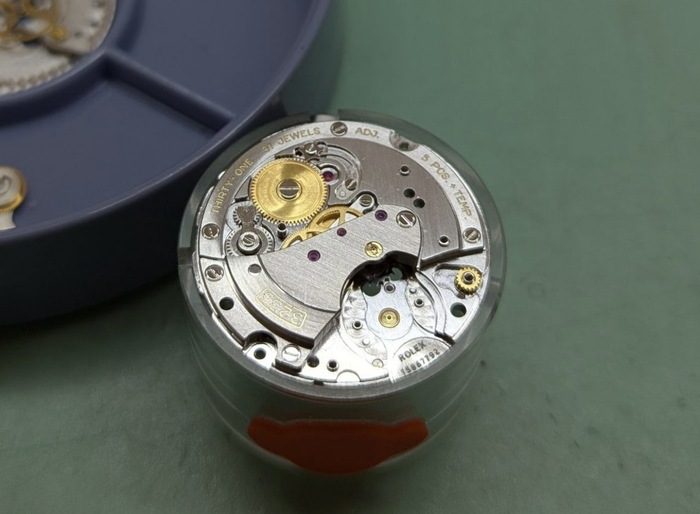

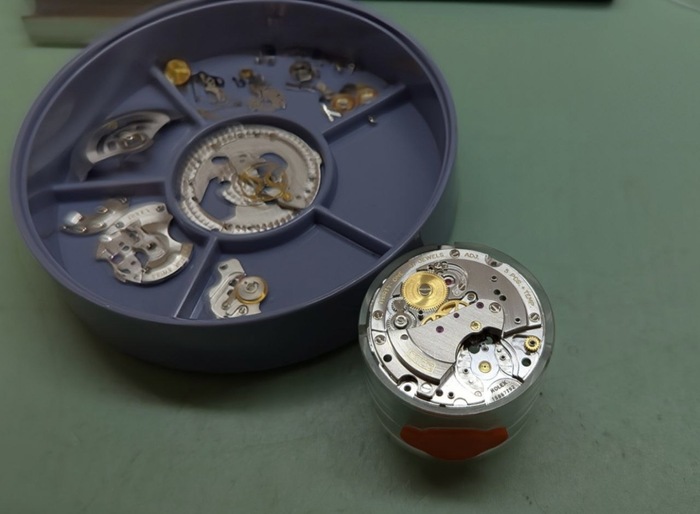

И дальше пошла работа. Сначала сервис механизма.

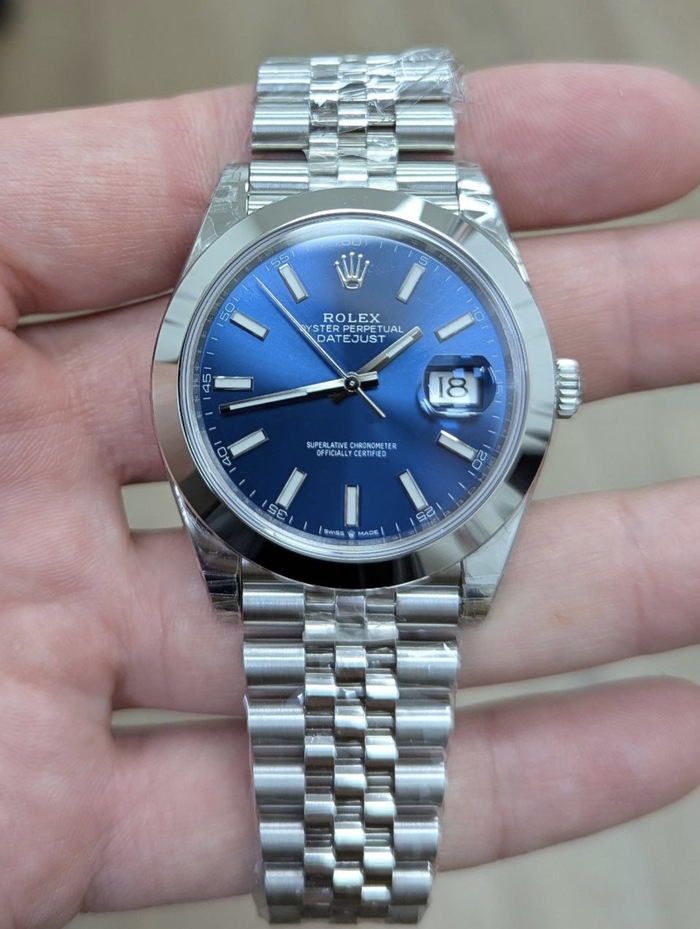

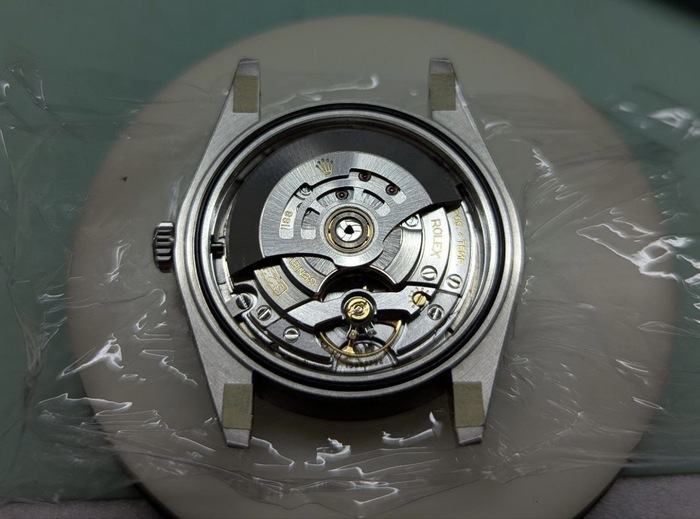

И далее результат с установленным стеклом и проверкой часов на водонепроницаемость .
Теперь часы будут радовать долгое время своей точность хода и временем работы механизма.
Три года назад, в 2022 году, купил аккумуляторную пилу. Специально выбрал модель из самой дешевой серии, без второй цепи и запасного аккумулятора.
Великих задач, лесозаготовок целыми делянками, на эту пилу не возлагал. Пила была нужна для летних рыбалок, чтобы быстренько наготовить дров для костра на одну ночь. Ну или спилить упавшее поперек лесной дороги дерево. Такое не часто, но случается. Мы до места рыбалки добираемся около 30 км. по лесным дорогам.
Пила честно отслужила 2,5 сезона летней рыбалки. Ни разу не подвела, но и я предусмотрительно заряжал перед каждой поездкой.
Напилил заготовки для холодного копчения.
За это время два раза цепь отдавал на заточку: первый раз, потому что нарвался на гвоздь, а второй раз уже планово, перед началом лета.
Этой весной решил спилить на даче старую яблоню. Зарядил аккумулятор и взял пилу с собой на дачу. Пила бодренько и с визгом впилась в ствол яблони, но не дойдя до середины, резко остановилась. Такое случалось не раз, когда место спила зажимает цепь. Это срабатывает электронная защита аккумуляторов от короткого замыкания. Лечится просто: отсоединяем аккумулятор на секунду и обратно подключаем. Пила зажужжала, но через мгновенье опять остановилась. Нажимаю кнопку проверки заряда аккумулятора- горит только один светодиод. Это означает, что в аккумуляторе нет заряда.
По возвращению домой, аккумулятор разобрал и проверил тестером каждый аккумулятор. Так и есть: один из 5 аккумуляторов совершенно не держит нагрузку, сдох.
В принципе, можно обойтись заменой только одного аккумулятора 18650. Того, который неисправен, но с высокой вероятностью, в ближайшее время, начнут выходить из строя и другие. Чтобы не попасть в такую неприятную ситуацию, поменяем все пять аккумуляторов разом.
Эти аккумуляторы еще послужат мне в электронных самоделках, где невысокий ток потребления.
Вот теперь, по опыту 3х лет эксплуатации, уже можно подвести итоги и рассказать о достоинствах и недостатках этой пилы.
Начнем с недостатков:
-Для меня, самым большим неудобством было отсутствие механизма натяжения цепи. Тут натяжение регулируется винтом, который очень неудобно расположен. Даже максимальное натяжение цепи, перед началом работы, не помогает: через 3-4 минуты работы уже нужно снова подтягивать, ибо цепь уже опасно болтается на направляющих.
-Народ предупреждал, что отсутствие встроенной системы смазки цепи очень неудобно. Ничего подобного. Чуток оттянул цепь и прошелся разочек масленкой, 3-4 оборота цепи на низкой скорости и пила готова к работе.
Единственно, я не пользовался родной масленкой, а сразу приспособил емкость от клея ПВА. Там и крышка хорошо закрывается и масла надолго хватает.
-Индикатор на аккумуляторе практически бесполезен. Он не показывает оставшуюся ёмкость аккумулятора, а показывает напряжение на клеммах. Как то пытался поймать момент, когда начнут тухнуть светодиоды. По моим подсчетам получилось следующая картина: когда индикатор только начинает показывает 75% заряда (3 светодиода светят из 4х), реально оставшаяся ёмкость уже всего 12-15%. Естественно, через 4-5 минут работы аккумулятор садится полностью.
-Как только купил, из любопытства замерил ток заряда. Очень удивился, что там заряд идет током 4-5Ампер. Конечно, очень здорово, что аккумулятор заряжается быстро, но это съедает срок службы элементов. Лучше бы сделали два режима заряда: быстрый и номинальным током.
-Я купил шуруповерт и пилу одной марки, чтобы аккумуляторы можно было перекидывать при необходимости. Не тут-то и было: при полной внешней схожести у них узел подключения отличается. Взаимозаменяемости нет. Зачем такую коварную подлость устроили конструкторы, один китайский бог знает.
Вот, пожалуй, и все недостатки, которые проявились за 3 года эксплуатации.
В остальном дешевая, компактная, удобная пила для непродолжительных работ. Покупать аналогичную фирменную пилу тысяч за десять смысла не вижу. Разве что потешить своё эго: мол, какой я крутой и богатый.
Пока из Китая везут заказанные аккумуляторы, надо будет разобрать саму пилу и посмотреть состояние двигателя и шестеренок. Думаю, ревизия смазки лишним не будет.
Недавно я искал интересные девайсы на китайском аналоге авито и нашёл очень занимательный и необычный гаджет всего-лишь за 400 рублей (4$) в состоянии «на запчасти». Меня сразу привлёк интересный форм-фактор устройства в формате ноутбука-трансформера и надпись, которая вызывает в моей голове «Neuron activation» — Windows CE. Когда девайс приехал ко мне и я принялся его разбирать, я был в шоке от того, какой диковинный процессор в нём используется и насколько круто этот миниатюрный красавец спроектирован. Сегодня мы с вами узнаем распиновку неизвестного разъёма зарядки без схемы на устройство, проведем моддинг с заменой на более привычный MicroUSB и посмотрим что-же за диковинный аппарат придумали корейцы в далёком 2008 году!
❯ Предисловие
Пожалуй, мои давние читатели знают о моей любви к необычным устройствам с ARM-процессорами. Осенью я рассказывал вам о том, как превратил электронный переводчик, изначально спроектированный для обучения английскому языку, в миниатюрный ARM-ноутбук размером с ладонь. Мы не только хакнули оболочку устройства и вышли на рабочий стол Windows CE, но и портировали различные полезные программы - например эмулятор NES и Wolfenstein3D, которые по итогу шли там вполне неплохо!
Однако в России найти подобные устройства порой бывает проблематично и в поисках одного интересного гаджета, а имено Open-Hardware ноутбука Ben NanoNote (построенного также на базе электронного переводчика!), я решил обратиться к китайским онлайн-барахолкам, аналогам нашего Авито. Я больше недели (!) искал устройства по разным ключевым словам, находил невероятно крутые и диковинные штучки и подбирал девайсы для заказа по своему скромному бюджету. И вот, в один день мне попался лот всего-лишь за 30 юаней (427 рублей на момент написания статьи):
Продавец честно заявил о том, что у устройства нет ЗУ и проверить он его не может, а также отметил то, что девайс имеет корейские корни. Загуглив модель устройства, я даже нашел пост на Хабре от 2008 года с обсуждением... миниатюрных ноутбуков, однако информации об устройстве в сети практически нет. Продавалось оно лишь на рынке Южной Кореи по цене около 150$. Я решил рискнуть, занял у подписчика Андрея денюжку и принялся искать способы заказать гаджет.
Однако с Goofish (китайский авито) заказать что-то напрямую с доставкой в Россию не выйдет — это локальный сервис исключительно для рынка Китая, поэтому для заказа мне нужен был посредник. На помощь пришёл мой подписчик Роман, согласившийся помочь с оплатой и заказом устройств на склад в Китае (причём абсолютно бесплатно!) и сервис самостоятельных покупок YouCanBuy, которые привезли посылку с десятью устройствами всего за 3 недели, за что вам огромное спасибо не только от меня, но и от всех моих читателей :)
В реальности девайс смотрелся ещё круче чем на фотографиях: довольно крупный дисплейчик, полноценная клавиатура с «ноутбучным» ходом клавиш и поворотный механизм, который превращал устройство в планшет...
... однако не всё так просто! Взглянув на разъём зарядки, я понял что здесь используется что-то проприетарное и наверняка не задокументированное. Поэтому для того, чтобы включить ноутбук, мне нужно было сначала его разобрать и понять, где же на разъёме находится вход питания для зарядки.
❯ Разбираем
Разбирается ноутбук довольно просто: необходимо открутить два винта с обратной стороны поддона и открутить потайные винты, скрывающиеся за резиновыми заглушками со стороны топкейса. После этого, я снял корпус... и моментально вымазался в каком-то не застывшем герметике! Н-да, прошлый хозяин явно пытался отремонтировать подуставшие петли!
«Под капотом» устройство собрано довольно добротно. Как я уже говорил раннее, клавиатура здесь исконно-ноутбучная и её линии идут не напрямую к процессору, а к внешнему программируемому контроллеру клавиатуры. Посередине платы расположился защитный экран, закрывающий процессор, память и другие чипы. На скотч с правой стороны экрана приклеен коннектор шлейфа дисплея, а с левой — чип приёмника ТВ-сигнала.
Далее я решил узнать, на каком же процессоре работает данный гаджет и отпаял защитный экран... то, что я увидел повергло меня в шок - вместо классического центрального процессора, здесь используется DSP серии TMS320!
Для тех, кто не совсем понимает различия: DSP построены на VLIW-архитектурах и занимаются задачами обработки цифровых сигналов — например обработка изображений с камеры, звука (т. н. «процессорные магнитолы») и иных сфер, где требуется высокая производительность для узкоспециализированных задач. Правда, как потом выяснилось, конкретно этот DSP является системой на кристалле и помимо самого VLIW-ядра содержит ещё и ARM-ядро с частотой всего-лишь 180МГц, которое, вроде-бы, должно быть вспомогательным.
Кроме процессора, на плате обнаружилось две банки SDRAM-памяти производства Samsung по 64Мб каждая, а также целых две NAND-флэшки: на одной располагается образ Windows CE, а вторая используется как «жесткий диск» (цитата из ОС)
Переходим наконец к разъёму питания. Это некий 24-pin коннектор производства компании MOLEX, что нам в общем-то ни о чем не говорит. Однако практически вплотную к разъёму можно заметить два танталовых конденсатора, что обычно хороший знак. Я сразу же подумал что эти конденсаторы стоят в цепи VCHARGE — то есть, +5V для зарядки. Несмотря на то, что плюс конденсатора звонится на разъёме — это не всегда показатель, поскольку с таким же успехом он может идти на OTG-выход для подключения внешних USB-устройств, поэтому слепо подавать питание на неизвестную мелочевку точно не стоит.
Однако учитывая то, что девайс разработан в Корее, я вспомнил как в свое время унифицировались некоторые разъемы на телефонах Samsung и LG. Посоветовавшись с подписчиками, мы сошлись на мнении что скорее всего это полупроприетарный коннектор, использовавшийся на некоторых телефонах LG середины двухтысячных годов, на которые схемы как раз имеются! На сайте pinouts.ru я нашёл точную распиновку разъёма и вызвонил линию VCHARGE с танталами около разъёма — и они оба звонятся! А значит, для зарядки мы можем подпаяться напрямую к ним.
Смысла оставлять старый разъем нет — зарядники относительно редкие, с неизвестными характеристиками (китайские дешевые БП тех лет давали лютые пульсации и могли спалить гаджет даже в режиме обычной зарядки), зато какой-нибудь MicroUSB сюда вписался бы идеально!
❯ Устанавливаем MicroUSB
Сначала старый разъём необходимо сдуть. Поскольку плата довольно большая и теплоемкая, а у коннектора довольно много пинов, очень важно не сорвать пятачки при его снятии. Для этого можно установить плату на нижний подогрев и аккуратно снять разъем феном с пинцетом или воспользоваться дедовской техникой выпаивания выводных элементов: распределяем каплю припоя по всем выводам коннектора (перемешивая обычный свинцовый ПОС с бессвинцовым заводским припоем, мы понижаем его общую температуру плавления) и затем нагревая его феном, аккуратно снимаем пинцетом.
Фен здесь нужен из-за того, что разъем сидит в посадочных отверстиях
После этого собрать лишний припой с коннектора можно медной оплеткой или же просто паяльником — то же самое касается и пятачков на самой плате.
Далее примеряем новый разъёмчик: важно его устанавливать на то место, где под ним не проходят никакие дорожки, ведь для крепления разъёма мы будем припаивать его крепежные ножки к полигону массы. Как правило, на месте старых разъемов никаких дорожек не проходит.
Теперь припаиваем к разъему медные жилки, которые мы будем использовать как перемычки. Не бойтесь прогадать с длиной перемычек — после пайки к пятачкам их можно укоротить до нужного размера, просто осторожно покрутив оставшийся кончик вокруг своей оси и он сам обломается.
Далее паяем перемычки до пятачков на плате и расчищаем острым предметом маску, под которой скрывается полигон массы к которому мы и будем с вами подпаиваться:
Теперь осталось лишь залудить зачищенные участки и добавить припоя так, чтобы он облегал крепежные ножки и «пузо» разъёма. Но не переусердствуйте, иначе припой начнет заполнять и внутреннюю часть коннектора и кабель вы больше не вставите! После этого смываем флюс и смотрим на результат:
Такой, кхм, «дриставрационный» моддинг не требует ни наличия микроскопа, ни дорогого оборудования — всё можно сделать дешевой паяльной станцией по типу WEP'а. Если бы у меня был микроскоп — сделал бы ещё красивее :)
❯ Аккумулятор
Далее встал вопрос с аккумулятором. Как вы могли заметить, по заводу предполагается тонкий и длинный АКБ на 1800мАч, а родной с годами полностью потерял свою ёмкость и его напряжение держалось на уровне 1.2В.
Найти точно такой же я не смог, да и дома у меня не оказалось банок, которые поместились бы в весьма небольшой отсек. Поэтому я решил вынести АКБ за корпус — заодно проведя небольшой апгрейд ёмкости до 2.000мАч. Несмотря на переделку разъёма (что уже можно считать «не трушной» реставрацией), сверлить корпус я не хотел, поэтому воспользовался небольшим стоковым отверстием дабы вывести провода и закрепить АКБ на двухсторонний скотч.
Не забываем отмыть грязненький корпус от остатков герметика:
Я отнес все термоусадки в тот день в машину, каюсь (:
И на этом моддинг можно считать завершенным. Аппарат включается, автономно работает и заряжается штатными средствами без каких либо костылей, при этом сохранив аутентичность корпуса (ну, кроме АКБ на поддоне). Давайте же посмотрим что такой ноутбук умел на практике!
❯ Знакомимся поближе
Включив ноутбук, нас встречает не рабочий стол WinCE как можно было подумать, а некий кастомный лаунчер от вендора устройства. В нём есть несколько подменю: мультимедиа, телевизор, файловый менеджер и конечно же словарь для изучения корейского языка.
При этом ТВ-приёмник здесь не аналоговый, как можно было изначально подумать, а аж DVB-H! Такой стандарт последний раз использовался в России году эдак в 2009, так что поймать хоть какой-то канал не выйдет, а жаль. Даже китайская Nokla TV E71 способна поймать аналоговые каналы сейчас... Из остальных мультимедийных возможностей здесь также присутствует FM-радио (без необходимости подключения внешней антенны) и возможность воспроизведения аудио и видеофайлов с флэшки или внтутренней памяти устройства. Трушный Windows Media Player, скопированный напрямую из cab'а для WinCE 2.1 здесь к сожалению не работает... но и так сойдет!
При этом устройство можно перевести в режим планшета и смотреть музыку/слушать видео с комфортом. Жаль в таком положении его нельзя поставить на стол как фоторамку :)
Однако на данный момент девайс больше напоминает плеер с весьма ограниченными возможностями, ну и конечно-же словарь на корейском языке. Но нажав на волшебную кнопочку Windows, лаунчер запускает стандартный explorer.exe и выводит на экран обычный рабочий стол "винды"! Вот только эта Windows специальная, предназначенная для встраиваемых систем и имя ей — CE.
Отличается она тем, что очень быстро работает даже на самом слабом железе — для запуска достаточно 8Мб ОЗУ и 66МГц процессора с MMU. Например, на CE работали многие портативные мини-ноутбуки из 90х: HP Jornada, HP LX, Casio Cassiopeia и многие другие интересные модели. И хотя эта винда несовместима с десктопной на бинарном уровне, но API у них очень похожи и многие разработчики портировали самый разный софт с полноценных компьютеров на маленькие. Теперь мультимедийный переводчик превращается в настоящий ноутбук с огромными возможностями по кастомизации!
Например, здесь можно запустить различные интересные игры для КПК из начала нулевых годов. Из-за практически полной совместимости Windows CE и Windows Mobile (последняя построена на базе ядра WinCE), с помощью специальных библиотек для совместимости, на подобных устройствах можно запускать довольно объёмную часть библиотеки игр с КПК из нулевых годов, включая игры AstraWare. Например такие хиты, как всеми любимый Bejeweled:
Или самостоятельные проекты, такие как Тетрис. В начале нулевых годов, когда формат HPC (портатвиных компьютеров с QWERTY-клавиатурой) переживал свои лучшие годы, у WinCE было большое коммьюнити, которое разрабатывало самые разные приложения и игры! Была портирована даже JVM!
Также девайс с очень небольшим скрипом, но тянет эмулятор NES - примерно в 15-20 кадров. Да, не лучший результат конечно, но в целом всё равно довольно занимателен сам факт, что такой девайс ещё способен эмулировать полноценную систему!
А вот сетевого стека здесь нет в силу отсутствия Wi-Fi. И вот это реально большое упущение: была бы в нем сеть, можно было бы использовать его как портативный SSH-терминал. Но... что имеем, то имеем.
❯ Заключение
Вот такая у нас получилась статья про реставрацию (или дриставрацию?) редчайшего ARM-ноутбука. Как мы с вами видим, аппарат был вполне перспективным, а сам форм-фактор на то время стал очень популярным на азиатских рынках, однако всё изменилось с появлением iPad...
Но тем не менее, Inkel MU-d очень классный коллекционный девайс и я безумно рад, что у меня появился такой крутейший гиковский гаджет! Надеюсь, вам было интересно, пишите своё мнение в комментариях! Если вам интересна тематика ремонта, моддинга и программирования под гаджеты прошлых лет, подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи, ссылки на новые статьи и видео и немножечко щитпоста.
Как вам такой моддинг?
Как вам Inkel Mu-d?
Очень важно! Разыскиваются девайсы для будущих статей!
Друзья! Для подготовки статей с разработкой самопальных игрушек под необычные устройства, объявляется розыск телефонов и консолей! В 2000-х годах, китайцы часто делали дешевые телефоны с игровым уклоном — обычно у них было подобие геймпада (джойстика) или хотя бы две кнопки с верхней части устройства, выполняющие функцию A/B, а также предустановлены эмуляторы NES/Sega. Фишка в том, что на таких телефонах можно выполнять нативный код и портировать на них новые эмуляторы, чем я и хочу заняться и написать об этом подробную статью и записать видео! Если у вас есть телефон подобного формата и вы готовы его задонатить или продать, пожалуйста напишите мне в Telegram (@monobogdan) или в комментарии. Также интересуют смартфоны-консоли на Android (на рынке РФ точно была Func Much-01), там будет контент чуточку другого формата :)
Интересные штукенции? Обожаю в них ковыряться и писать для них софт.
А также я ищу старые (2010-2014) подделки на брендовые смартфоны Samsung, Apple и т. п. Они зачастую работают на весьма интересных чипсетах и поддаются хорошему моддингу, парочку статей уже вышло, но у меня ещё есть идеи по их моддингу! Также может у кого-то остались самые первые смартфоны Xiaomi (серии Mi), Meizu (ещё на Exynos) или телефоны Motorola на Linux (например, EM30, RAZR V8, ROKR Z6, ROKR E2, ROKR E5, ZINE ZN5 и т.п, о них я хотел бы подготовить специальную статью и видео т. к. на самом деле они работали на очень мощных для своих лет процессорах, поддавались серьезному моддингу и были способны запустить даже Quake!). Всем большое спасибо за донаты!
