Вопрос знатокам⁠⁠

Следить за этажным щитом, это бесплатная обязанность ЖЭКа. Надо написать им, чтобы разобрались, а если не захотят, то в технадзор, чтобы они их сначала штрафанули, а потом предписание выдали на устранение.

300 000 скорость поля.

Только так и не иначе. 3 кВт для старой алюминиевой проводки это кабздец. А кстати дом с газом или с электроплитой? Если электроплита то можно от ее розетки взяться и использовать по очереди. Там и жила заземления есть.

Когда есть разница токов между фазным и нулевым. Когда человек хватается за место утечки, узо отрубается. Если утечка через человека превысит номинальный ток узо. Земля для этого не нужна.

Только так и не иначе. 3 кВт для старой алюминиевой проводки это кабздец. А кстати дом с газом или с электроплитой? Если электроплита то можно от ее розетки взяться и использовать по очереди. Там и жила заземления есть.

А брутто вроде как на упаковке указывают, а не на самом устройстве, вот что удивило

Возьми индикаторную отвёртку, подключи печку, потыкай отвёрткой в железные части печки, если горит, выдерни вилку, переверни и воткни обратно.

Если не горит, свободно пользуйся, (но на всякий случай не хватайся мокрыми руками за печку и батарею одновременно), нечего страшного в этом нет.

Если нет отвёртки, возьмитесь за батарею мокрой рукой и аккуратно потыкайте пальцем включенную печку, если пизданёт, то переверните вилку. (Не чего особо страшного в этом нет, но лучше отверткой).

Второй вариант это взять трехжильный провод, по толше (к примеру ввгнг 3x4 или NYM 3x4 он по мягче) и протянуть от розетки до щитка, а на подключить вызвать мастера с авито, заранее обсудив цену и фронт работ, по мне расключить стоит рублей 500 + выезд.

Лично я бы не рискнул подключать 3КВ к такой проводке...

Можно УЗО.

Можно УЗО.

Следующим добрым советом должен быть совет как выбрать нормального электрика, который сделает правильно, а не на отъебись.
Вот и получается, чтобы вызвать электрика, который сделает красиво, надо сначала самому разобраться как правильно.

У вас розетка с заземлением. А вот есть ли провод заземления это уже другой вопрос.

На корпус щитка "Земля" подсоединяется, но у тебя розетка по моему уже с землёй, просто надо убедится, что три провода приходит к рознтке, просто сними с неё крышку и убедись визуально, можешь с фоткой.

Щит этот пиздец некоторого рода, но в многоэтажках старых оно часто так.

Ты предлагаешь ТС-у перебрать щиток всего этажа? За свои бабки? Согласовав отключение со всеми соседями? Я боюсь, он таких прав-то не имеет.

Варианты

- дрочить управляющую компанию на перебор щитка и замену автоматов, а то может тут уже и капремонт скоро.

- скинуться с соседями по площадке и привести в порядок

- позвать электрика и пусть тебе до этой плитки прокинет провод на отдельный автомат. Или проверит,  есть ли земля в розетке.

Последнее ты можешь и сам примерно посмотреть, выше говорили, сними крышку розетки, есть ли там 3й провод.

Только вот что он есть и что он соединен с землей это разные вещи

Хоть как, в результате можете потерять жизнь. Не слушайте советов в интернете.

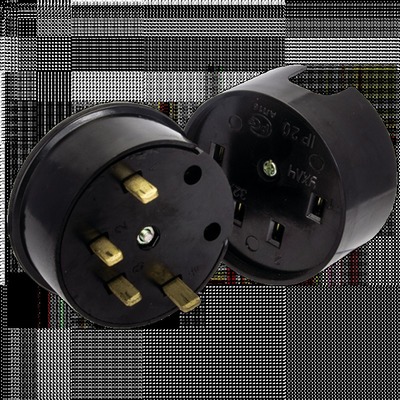

Откуда у вас там трёхфазная розетка. В щите можете на фото показать автомат на эту розетку? Перебирали точно такие же щиты в Московских высотках один в один, трёхфазного там ничего не было, одна фаза на один этаж. На плиту обычный старый чёрный однополюсной автомат

вот к электороплите и "цепляйся", но помни автомат в "этом щитке" скорее всего не выдержит общей нагрузки(ладно если автомат, а вдруг кабель "поплывёт")........или блины, или борщ. А подключить любой адекватный электрик сможет.

Тебе нужна работа или понимание?

Вот здесь про УЗО просто написано
https://electric-220.ru/news/uzo_bez_zazemlenija_rabotaet_il...

У тебя плита случаем не электрическая ? Это было бы здорово !

Но не один вменяемый специалист, с группой по ЭБ, не даст тебе совет что то "скручивать и объединять". Я настаиваю на отдельном кабеле до щита, с отдельным автоматом и соответствующей розеткой.

ЗЫ Извини если огорчил, но к Пожарной Безопасности я тоже имею отношение ;-)

Можно. Но есть ньюанс. Если у тебя плита, скажем на 5кВт по 3-м фазам, то это не значит, что одна фаза выдержит 3кВт. И уж в любом случае, не стоит тогда включать блинницу и плиту одновременно!!

Да заземлить-то оно можно. Только у тебя земли в щите нету!! Ну можешь контур заземления вкопать под окном. Можешь на батарею заземлить (это плохо) УЗО и диф не помогут, там нормальная земля нужна.
А чего боишься-то? Эта ж хрень к воде не подсоединяется, обычного автомата на 20А достаточно будет. И провода на 2.5мм2

Это щит примерно 1976 года в панельке, 12-16  этажей.

Если у Вас там 3х фазная и есть действительно не только нейтраль, а еще контур заземления - нормально. Электрика местного пригласите из управляющей компании, пусть проверит.

Ранее был стандарт глухозаземленной нейтрали. В вашем случае отдельно вести кабель.

Электрики ЖЕКа друзья с ближнего зарубежья, угадал?

Алюминий это не очень конечно хорошо... А если еще куча скруток по пути старых. Если прямой кабель 2.5 то в пределах, Моментально конечно не расплавится изоляция, будь внимателен при включении. Больше опасность скрутки представляют, которым надцать лет и они замурованы где то под потолком или в какомнибудь выключателе, как любили делать в СССР. Когда будешь розетку менять убедись что там не 1.5 алюминий, как бы даже и 1.5 хватит кратковременно, но на длительно я бы не стал такое использовать. Глянул эту блинницу, так это промышленная хренотень, должна быть достаточно надежной. Можно прозвонить вилку на корпус, если нигде не звонится, то узо не надо. УЗО конечно штука отличная, но полвека без них жили и массового геноцида от электричества не было как бы.

p.s. из инструкции к хреновене: Оборудование штекером питания не оснащено - для подключения к электропитанию необходим штекер от 25 до 32 А.

А еще она будет постоянно включаться и выключаться. Тоже так неприятно, особенно для скруток. Пожалуй и правда лучше отдельный кабель, но попробовать все равно можно на действующей проводке. :) Термостат на максимум, что бы не выключалась тогда.

Я бы подключил как есть. Только заменив вилку и розетку, на фото плохо видно, но розетка похожа на безымянный китай где вместо контактов фольга. Ну и при замене розетки все таки глянуть, там медь или алюминий и сечение какое. А уже после этого думать о новой проводке.   Ну и если вести новый кабель то наверное в щитке может и земля быть.

А что ты называешь трехжильным автоматом?

А причем тут мощность и заземление? Тебя убьет 100ма, а не 20А. закон ома... Заземление защищает от удара тока в случае попадания фазы на корпус. Какая разница в компьютере фаза окажется на корпусе или в блиннице? Включай эту хрень, только розетку и вилку нормальную. Не 6а вилку ставь, а приличную 16А. Есть конечно всякие выкрутасы у того же Легранда на 20А, но блин очень дорого. Поэтому просто хорошую вилку и хорошую розетку. Конечно желательно 2.5 кабель подведенный иметь, но и на 1.5 работать будет. Через 5 минут эксплуатации проверь температуру вилки розетки, вытащив одну из другой. Можно даже через 30 секунд первый раз, второй через 5 минут. Если не горячая - значит этот узел выдерживает. А проводка.... ну либо автомат раньше выбьет, либо почувствуешь специфический запах изоляции. Тогда сам выключишь.

p.s. ну и 3кВт вероятно это на холодную мощность, пр нагреве мощность  снизится. Можно заранее померить сопротивление и узнать мощность.

С чего ЭВМ = электрик по диплому?
ЭВМ это Электронная Вычислительная Машина. Потом начали это называть компом, пекой.

А ты где территориально?

У Вас провода сечение маленькое. Я бы не рискнул 3 кВт на такую проводку. Я на духовку отдельный провод тянул. Вам лучше хорошего электрика вызвать. И УЗО еще бы поставил.

А можно поинтересоваться, как масса брутто и нетто на корпусе плитки указана, это с футляром и без?

возьмитесь за батарею мокрой рукой и аккуратно потыкайте пальцем включенную печку, если пизданёт, то переверните вилку.

А вы точно электрик?

Я когда в доме заземление делал, штыри в землю трехметровые три штуки забивал. Думаю просто проводок от розетки в землю воткнуть - это будет совсем не то...

А электрик я по диплому

ЭВМ это не электрик, а по компам.
Даже если энерго колледж...

Можно отдельным проводом заземлить на корпус щитка прикручивается

14А, в чем риск то? Чайник на 2.4 квт или утюг рискуют, а тут страшно. Если провода медь, то все отлично, даже если алюминий, просто одновременно с этой штукой больше ничего не включать.

А вот тут сложнее стало)))) Нахера, скажите, тащить провод туда где нет нихера. А у вас уверенности нет что там не муляж. Так, щас меня электрики из соседней секты сожгут, но рекомендую разобраться где у вас какие автоматы и заменить розеточные на диф.автомат. В этом случае, даже если блинница пробьет на корпус, через 0,3А утечки тока автомат сработает. Током дернет, даже почувствуете, но автомат отработает. Это лучше чем обычный, тот на утечку не работает, только на превышение по току.

В такую проводку не включай, если сгореть с хатой не хочешь. Лучше пробросить отдельный провод с щитка на 2,5мм. И землю взять с него же.

Этот "щит" нужно разобрать -  ВСЁ там выкинуть!!! Я так понимаю это "хрущёвочка" и на этаже 3 или 4 квартиры. На монтаж нового оборудования нужно или всем скидываться(что мало вероятно), или теребить вашу УК, или оплачивать самому. Электрик дядя Ваня - не вариант. Нет, он конечно подцепится и даже какое-то время плита поработает, но я бы не рисковал. Шибко пожароопасно будет. Если на кухню есть отдельная розетка(и кабель соответственно) для электроплиты, то лучше параллелься к ней. Но тогда опять выбор или борщ готовить или блины.

Классический

YouTube●1:06

А там точно земля есть? Колодка то возможно и есть, а провода к ней нет) Попробуйте между колодкой земли и фазой замерить напряжение тестером. Если покажет 220 - уже неплохо. И "звонилкой" проверить контакт между "нулем" и "землёй". А то мало ли там тупо зануление на колодке. И да, ни в коем случае не слушать советов заземлиться на трубу газа/отопления/полотенцесушителя. Это не шутка, есть шанс убить кого нибудь если сделаете.

Просто включай и пеки свои блины. Не нужно ей заземление. Ты же компьютером пользуешься несмотря на отсутствие заземления, а там как бы тоже значок заземли меня.

Нет. Заземления у тебя нет. В старых домах есть зануление на рабочий ноль.Но есть большая вероятность при отгорании ноля (что бывает часто)ниже этажом или в щитовой получить на корпус прибора соседскую фазу 220.

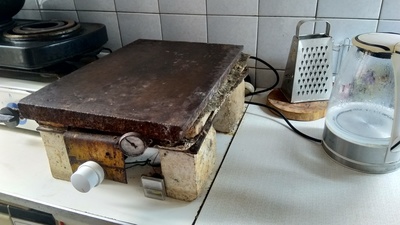

Лет 15 у меня вот такая конфорка стоит на кухне. Летом конечно не включаю, от неё жару очень много даже на первом положении, 800 ватт, второе 1600 и третье 3200. Блины жарить изумительно. Да и вообще всё готовить вкусно, и тепло зимой )) Провода подключил без вилки, прикрутил прямо к проводке подводящей в розетке. Заземления нет. У них вполне приличная изоляция из керамической массы. Переключатели правда уже несколько раз менял. Постепенно окисляются в местах контактов.

Раз ставил розетку, поставь рядом дифф. И всё.

Заземление по идее есть, вон на фото шина земли, стиралки то у всех подключены.

Это только по идее.

К сожалению, тот факт, что "все туда подключились" и даже, что один из проводов - желто-зеленый, не гарантирует, что эта шина таки заземлена. На фото не видно, подключен ли к этой шине заземляющий провод (приходящий оттуда же, откуда идет кабель питания).

Глазами посмотреть можно, но руками сам не лазь, если ты не электрик.

У тебя плита случаем не электрическая ? Это было бы здорово !

Но не один вменяемый специалист, с группой по ЭБ, не даст тебе совет что то "скручивать и объединять". Я настаиваю на отдельном кабеле до щита, с отдельным автоматом и соответствующей розеткой.

ЗЫ Извини если огорчил, но к Пожарной Безопасности я тоже имею отношение ;-)

А электроны двигаются в проводнике достаточно медленно, а быстро передается взаимодействие.

Можно конечно. Только как его тащить. По стене??

Да тут эстеты от щитка протащились, как будто первый раз такое увидели ))), я в том числе.

1. Отдельный провод земли до розетки проложить можно, вопрос найти эту землю в щитке.

2. На 3кВт меня бы еще интересовало сечение провода к той розетке, причем больше, чем земля.  И что еще висит на  автомате, где эта розетка, что-то я сомневаюсь, что там она одна

на том и всё.

Чисто теоретически: тебе нужно протянуть трехжильный провод к розетке от щитка, подключить заземление в розетке и щитке, и убедиться, что заземление в щитке точно есть и оно точно подключено, куда положено.

А если не подключено - потребовать у ЖЭКа или обслуживающей компании, чтобы сделали, как положено (а они будут отмазываться, что так и положено - без заземления).

Занулив эту розетку и плитку, ты рискуешь (при перекосе фаза, например), получить неслабое напряжение на корпус плитки. И я бы сказал, что вероятность такого события больше, чем неисправность плитки с попаданием напряжения на незаземлённый корпус.

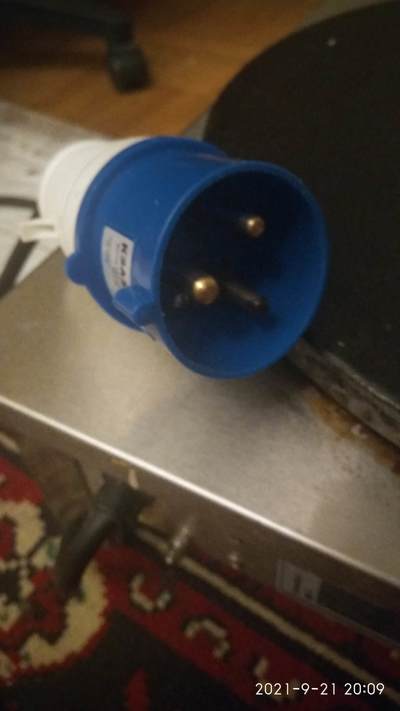

У блинницы у тебя вилка выходит. Тебе нужна такая же, но розетка и подключить её к твоему щиту. Это и скажешь электрику, которого вызовешь.

Как вариант, провод PE соединить с шасси (корпусом) распределительного щита в подъезде.
