Весна и печка. Часть 2.⁠⁠

Привет, подписчики!(Как вас много! :))

В Части 1 вы увидели как собрать камеру печки для обжига керамики. Теперь мы покажем, как сделать нагревательные элементы и теплоизолировать камеру.

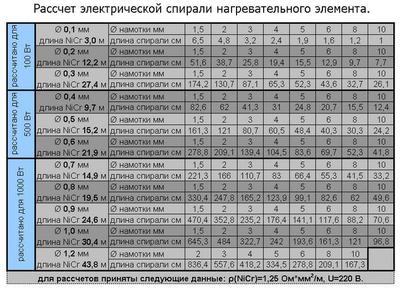

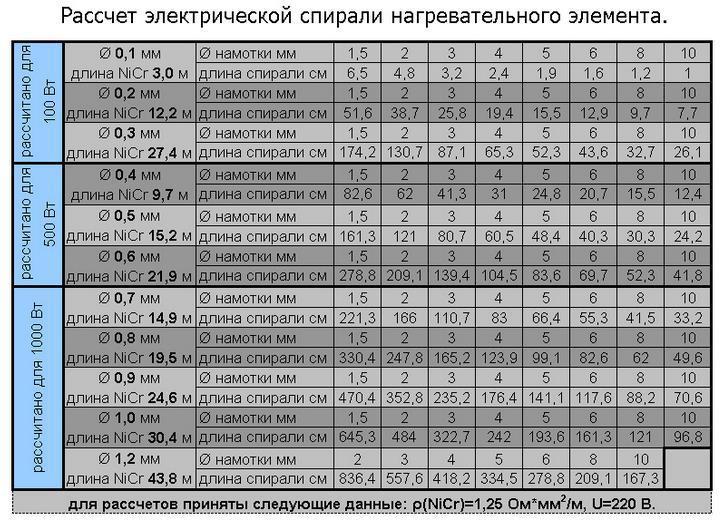

Нам понадобится 4 куска суперфехрали длиной 9,5м., диаметром 1,6мм. Такие спирали дадут нам 2кВт мощности. Также понадобится строительная шпилька с резьбой 8мм.(можно купить в обычном стоительном магазине), две гайки и две шайбы.

Зажимаем кусок проволоки так, чтобы торчал отрезок ~15см. И, зажав шпильку в тисках, медленно и печально наворачиваем спиральку виток к витку. Но!..

Возможно у вас есть шуруповерт :) И друг или подруга, готовые вам помочь.

Теперь один человек дает низкие обороты на шуруповерте, а второй направляет проволоку вот таким образом:

Второй конец шпильки нужно вставить куда-нибудь, чтобы он не болтался :)

Намотав спираль(не забудьте и со второй стороны оставить 15-20см), снимаем со шпильки(WD-40 вам в помощь :))

Теперь спирали необходимо уложить в пазы в корпусе печки. Но сначала проделаем отверстия для выхода проволоки. Вам понадобитя длинное шило, которое можно сделать из обычной отвертки.

Протыкаем по два отверстия в каждом ярусе на одной из сторон. Расстояние между дырками 3-4см.

Подсчитываем полную длину паза для спирали. В нашем случае это 100 см. Вычитаем расстояние между дырками и растягиваем спираль на нужную длину. Стараемся сделать это равномерно, чтобы витки не касались друг друга.

Теперь спираль нужно загнуть для укладки в паз. Сделать это можно с помощью двух пассатижей.

Проще всего рассчитать места сгиба так: отмеряем половину спирали и от этого места - половину одной стороны паза в одну сторону. Загибаем в этом месте. После чего сгибы делаются по размерам сторон паза. Проверяем, как спираль укладывается в нишу.

Вроде норм. Но если она где-то выгибается или не хватает - растяните или сожмите спираль. Хвостики конечно выправляем наружу. В результате должно выйти так(со всеми спиралями).

Мы слегка лажанулись сначала с расстоянием между дырками, поэтому их так много :)

Если вам очень интересно, что происходит в печи в момент ее работы, а уж тем более если вы собираетесь всем этим управлять, вам необходимо будет ввести внутрь термопару. Проделываем дырку в середине камеры и расширяем ее сверлом.

Не забудьте примерить термопару.

Термопара должна уметь мерять температуру выше 1000гр. Можно взять платино-родиевую, она надежнее, но не очень дешевая. Нас задавила жаба и мы взяли хромель-алюмелевую. В принципе в зависимости от диаметра проволоки их можно использовать до 1350гр.

Ну а теперь... :)

Вынимаем спирали! Ведь нам нужно сделать теплоизоляцию. Нам понадобится одеялко и подушечка. Термоизоляционное одеяло должно выдерживать температуру не ниже 1150гр. Можете купить например МКРВ или Cerablanket. Первое дешевле, второе удобнее.

Так как нам второе досталось почти нахаляву, мы использовали его. Отмеряем длину, достаточную, чтобы обнять печку, с небольшим запасом. И обмазываем хорошо разведенной огнеупорной глиной. Не тормозите, сохнет быстро.

Обматывем, нежно прижимаем одеялко к телу печки и слегка похлопываем для лучшей сцепки. Делаем два слоя. Хотите - три.

Кстати, третий слой можно сделать уже из обычной минваты, выдерживающей 700-800гр. Это дешевле.

А вот теперь нам нужна шкурка холодильника. Это будущий корпус печки. Неказист, но с перспективами :)

Слабонервным не смотреть! Части тела!!! (Угадайте модель по запчастям :))

Осталось всего ничего: сделать крышку, разместить камеру в корпусе и изготовить терморегуляционный прибор. Всего лишь... :)

Спасибо за внимание!

Следите за постами, продолжение следует...
